04抗滑挡土墙的设计与施工

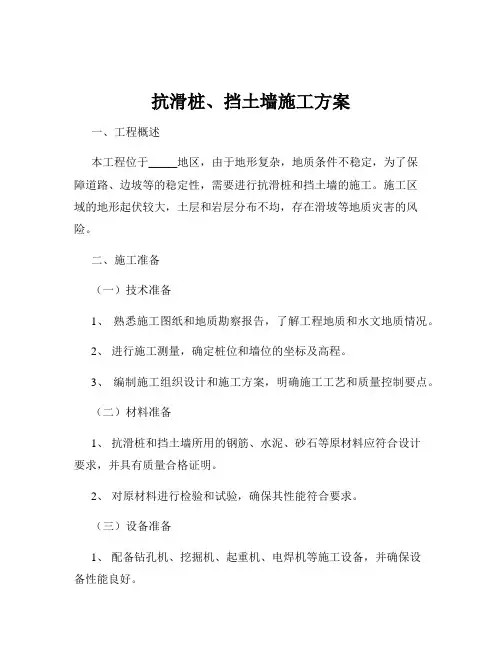

抗滑桩、挡土墙施工方案一、工程概述本工程位于_____地区，由于地形复杂，地质条件不稳定，为了保障道路、边坡等的稳定性，需要进行抗滑桩和挡土墙的施工。

施工区域的地形起伏较大，土层和岩层分布不均，存在滑坡等地质灾害的风险。

二、施工准备（一）技术准备1、熟悉施工图纸和地质勘察报告，了解工程地质和水文地质情况。

2、进行施工测量，确定桩位和墙位的坐标及高程。

3、编制施工组织设计和施工方案，明确施工工艺和质量控制要点。

（二）材料准备1、抗滑桩和挡土墙所用的钢筋、水泥、砂石等原材料应符合设计要求，并具有质量合格证明。

2、对原材料进行检验和试验，确保其性能符合要求。

（三）设备准备1、配备钻孔机、挖掘机、起重机、电焊机等施工设备，并确保设备性能良好。

2、对设备进行调试和维护，保证施工过程中的正常运行。

（四）现场准备1、清理施工现场的障碍物和杂物，平整场地。

2、修建施工便道和临时排水设施，保证施工场地的排水畅通。

三、抗滑桩施工（一）桩孔开挖1、采用人工挖孔或机械钻孔的方式进行桩孔开挖。

2、在开挖过程中，应根据地质情况采取相应的支护措施，如护壁、钢支撑等，确保施工安全。

3、控制桩孔的垂直度和孔径，避免出现偏差。

（二）钢筋笼制作与安装1、根据设计要求制作钢筋笼，钢筋的规格、型号、数量和间距应符合设计要求。

2、采用吊车将钢筋笼吊入桩孔内，并保证其位置准确。

（三）混凝土灌注1、灌注前，应检查桩孔的深度、孔径、垂直度和钢筋笼的位置等，符合要求后方可进行灌注。

2、混凝土采用商品混凝土，通过泵送或串筒的方式进行灌注，灌注过程应连续，避免出现断桩现象。

3、灌注完成后，及时进行养护，养护时间不少于 7 天。

四、挡土墙施工（一）基础施工1、根据设计要求进行基础开挖，开挖深度和宽度应符合设计要求。

2、对基础进行处理，如夯实、铺设垫层等，保证基础的承载力。

（二）墙体砌筑1、采用块石或混凝土预制块进行砌筑，砌筑时应保证墙体的平整度和垂直度。

挡土墙工程的设计与施工土壤侵蚀和山体滑坡是山区生态环境面临的重要问题。

为了防止这些自然灾害的发生，挡土墙工程成为了一种常用的防护措施。

本文将探讨挡土墙工程的设计与施工过程，并介绍一些常见的挡土墙类型。

设计阶段是挡土墙工程最为关键的环节之一。

首先，需要进行地质勘测，以了解周围环境的情况。

根据地质勘测结果，确定挡土墙的高度、厚度和稳定性要求。

同时，还需要考虑土壤类型、坡度、降雨量等因素，进行综合分析，选择合适的挡土墙类型。

在挡土墙工程的设计中，常见的挡土墙类型包括重力式挡土墙、加筋土挡土墙和悬臂式挡土墙等。

重力式挡土墙是一种以自重为主要抗滑力的结构，适用于较小的坡度和较浅的挡土墙高度。

加筋土挡土墙则采用钢筋或纤维材料增强土体的抗拉强度，适用于土体较松散或需要较大抗滑力的情况。

悬臂式挡土墙则通过悬挑结构来抵抗土体的滑动力，适用于较大坡度和较深的挡土墙高度。

在施工过程中，首先需要进行场地平整和开挖工作。

挡土墙的基础应该是坚实、稳定的，因此需要清除基底处的松土和软土，确保工程的稳定性。

接下来，进行土壤处理工作，使用合适的土质进行填充，提高挡土墙的稳定性和抗滑性。

同时，在土质填充过程中，需要进行适当的压实，以确保土体的密实度。

施工过程中还需要注意挡土墙的防渗性能。

水对土体的侵蚀会导致土体的破坏，因此需要在土体中设置适当的排水系统，防止水从土体中渗入。

此外，还需要在挡土墙的顶部设置排水沟，将雨水引导出挡土墙，减少水的对挡土墙的冲刷力。

挡土墙工程的施工还需要考虑施工材料的选择和使用。

施工材料的质量和选择直接关系到挡土墙工程的稳定性和持久性。

因此，在选择施工材料时，需要考虑抗滑性、抗冲刷性、耐久性等因素，选择合适的材料。

综上所述，挡土墙工程的设计与施工是一项复杂而关键的工作。

通过合理的设计和施工工艺，可以有效地保护山区生态环境，减少自然灾害对人们生活和财产造成的危害。

因此，在挡土墙工程中，各个环节都需要严格把控，确保工程的稳定性和可靠性。

挡土墙图集04J008解析contents •挡土墙概述与功能•04J008图集简介与特点•挡土墙构造要求与细节处理•挡土墙稳定性分析方法•施工方法与质量控制要点•施工安全管理与环境保护要求目录挡土墙概述与功能挡土墙定义及作用挡土墙定义挡土墙作用重力式挡土墙悬臂式挡土墙扶壁式挡土墙其他类型挡土墙常见类型与应用场景挡土墙设计应遵循安全、经济、合理的原则，确保结构稳定、耐久、美观。

规范要求挡土墙设计应符合国家相关标准和规范，如《建筑地基基础设计规范》、《公路路基设计规范》等。

在设计过程中，应充分考虑地质条件、荷载情况、施工条件等因素，确保设计的合理性和可行性。

同时，还应注意与周围环境的协调，减少对周边环境的影响。

设计原则设计原则及规范要求VS04J008图集简介与特点图集编制背景及目的编制背景编制目的主要内容与结构安排主要内容结构安排特点与价值体现特点04J008图集具有全面性、规范性、实用性等特点。

它涵盖了多种类型的挡土墙设计方案，满足了不同工程的需求；同时，图集中的所有方案均符合相关规范和标准，保证了工程的安全性和可靠性；此外，图集注重实用性，提供了详细的施工图纸和构造做法，方便使用者直接应用。

价值体现04J008图集在挡土墙的设计和施工中具有重要的价值。

它为设计师提供了丰富的设计方案和灵感，提高了设计效率和质量；同时，它为施工人员提供了标准的施工图纸和做法，保证了施工的准确性和一致性；此外，图集还促进了挡土墙技术的普及和应用，推动了相关行业的发展和进步。

挡土墙构造要求与细节处理基础构造及埋深要求010203墙体材料选择与厚度确定01020301 02 03应在挡土墙背后设置排水设施，如排水沟、排水管等，以排除墙后积水。

墙体应设置泄水孔，以便排除墙后积水，减小土压力。

对于有可能受到水侵蚀的挡土墙，应采取防水措施，如设置防水层、使用防水材料等。

排水设施设置及防水措施挡土墙稳定性分析方法极限平衡法原理及应用极限平衡法基本原理极限平衡法应用步骤极限平衡法优缺点有限元法在稳定性分析中应用有限元法基本原理应变和位移。

挡土墙施工技术规范(全文)（一）引言概述挡土墙是一种常见的土木工程结构，用于抵抗土体的压力，保护土地和建筑物免受土体滑坡和坍塌的影响。

本文将介绍挡土墙施工的技术规范，包括设计要求、土壤选择、基础建设、墙体结构和排水系统。

正文内容一、设计要求1. 确定挡土墙的设计目标，包括抗压能力、稳定性和持久性。

2. 根据地质和土体条件，确定挡土墙的高度、坡度和坡面保护措施。

3. 制定挡土墙的排水系统，防止积水对墙体的损害。

二、土壤选择1. 根据挡土墙的设计要求，选择合适的土壤类型，包括黏土、砾石和砂土。

2. 对选定的土壤进行试验，评估其力学性质和稳定性。

3. 根据土壤的性质和工程要求，进行土壤处理，如加固、排水和压实。

三、基础建设1. 根据挡土墙的高度和土体的类型，设计适当的基础结构，包括浅基础和深基础。

2. 进行基坑的开挖和土体的清理。

3. 根据设计要求，选择适当的基础材料和施工方法，如混凝土、砂浆和钢筋。

四、墙体结构1. 根据设计要求，确定挡土墙的结构类型，如重力式墙体、抗滑墙体和抗倾覆墙体。

2. 进行墙体的构筑，包括土工织物的铺设和墙体材料的安装。

3. 对墙体进行质量检查，确保结构的稳定性和安全性。

五、排水系统1. 设计合理的排水系统，包括排水沟、渗流井和排水管道。

2. 确保排水系统能够有效地排除墙体内部和周围的积水。

3. 对排水系统进行定期的维护和清理，以保持其正常运行。

总结挡土墙施工技术规范包括设计要求、土壤选择、基础建设、墙体结构和排水系统五个大点。

在施工过程中，应严格按照规范要求进行操作，确保挡土墙的稳定性和安全性。

同时，定期维护和检查挡土墙及其排水系统，以保障其长期有效的功能。

抗滑桩及桩间挡土墙施工方案抗滑桩及桩间挡土墙施工方案一、引言抗滑桩和桩间挡土墙是工程中常用的两种结构，广泛应用于防止土体滑坡、纠正建筑物偏移等方面。

本文将介绍这两种结构的施工方案，以确保施工质量和工程安全。

二、设计原则1、地质状况评估：在制定施工方案前，应对工程所在地的地质状况进行详细评估，确定抗滑桩和桩间挡土墙的具体位置和数量。

2、结构稳定性：抗滑桩和桩间挡土墙应具有足够的稳定性，以承受可能出现的土体滑坡和侧压力。

在设计时，应确保结构的安全性和可靠性。

3、施工安全性：在施工过程中，应采取必要的措施，确保施工安全。

例如，设置安全警示标志、提供安全绳索等。

三、施工流程1、选址：根据地质状况评估结果，确定抗滑桩和桩间挡土墙的具体位置。

2、设计：根据工程要求和地质状况，设计抗滑桩和桩间挡土墙的结构形式和尺寸。

3、施工：按照设计要求进行抗滑桩和桩间挡土墙的施工。

4、验收：施工完成后，应进行质量验收，确保抗滑桩和桩间挡土墙的稳定性和安全性。

四、技术细节1、抗滑桩设置：应根据土体滑坡的可能性和滑坡方向，合理设置抗滑桩的位置和数量。

2、桩间挡土墙施工：应选择合适的材料和施工方法，确保桩间挡土墙的稳定性和承载力。

3、土体加固措施：对于松散的土体，应采取加固措施，以提高抗滑桩和桩间挡土墙的承载力。

五、质量控制1、钻探取样：在施工前，应对工程所在地的土质进行钻探取样，以了解土体的力学性能和地质状况。

2、承载力测试：在施工完成后，应对抗滑桩和桩间挡土墙进行承载力测试，以确保其满足设计要求。

3、沉降观测：在施工期间和施工完成后，应对抗滑桩和桩间挡土墙进行沉降观测，以确保其稳定性和安全性。

六、应用建议1、在实际工程中，应根据具体情况选择合适的抗滑桩和桩间挡土墙类型，并对其进行优化设计。

2、在施工过程中，应严格遵守施工规范和设计方案，确保施工质量。

3、在使用过程中，应定期进行维护和检查，及时发现和处理可能出现的问题。

总之，抗滑桩和桩间挡土墙是工程中常用的两种结构，对于防止土体滑坡、纠正建筑物偏移等方面具有重要作用。

抗滑桩及桩间挡土墙施工方案2、《抗滑桩及桩间挡土墙设计规范》3、相关设计图纸和技术文件4、工程实际情况和施工现场实际情况三、施工计划1、施工时间：预计从2022年3月开始，至2022年7月完成。

2、施工队伍：具备相关施工资质和经验的专业施工队伍。

3、施工设备：挖掘机、打桩机、混凝土搅拌车等相关设备。

4、施工人员：具备相关施工经验和技能的工人。

5、施工安全：严格按照相关安全规定，确保施工过程中的安全。

四、施工方案1、施工前期准备1）施工队伍组织和培训，确保施工人员具备相关技能和知识。

2）准备施工设备和材料，确保施工进度和质量。

3）对施工现场进行勘察和测量，确定施工方案和施工进度。

2、抗滑桩施工1）挖掘抗滑桩孔，根据设计要求进行混凝土浇筑和钢筋加固。

2）对抗滑桩进行质量检查，确保符合相关标准和要求。

3、桩间挡土墙施工1）挖掘桩间挡土墙基础，进行混凝土浇筑。

2）进行挡土板的预制和安装，确保挡土板的质量和稳定性。

3）对桩间挡土墙进行质量检查，确保符合相关标准和要求。

4、施工后期工作1）对施工现场进行清理和整理，确保施工安全和环境卫生。

2）进行验收和质量检查，确保施工质量和安全。

五、施工保证措施1、严格按照相关标准和规定进行施工，确保施工质量和安全。

2、对施工现场进行安全检查和管理，确保施工人员的安全。

3、对施工设备和材料进行检查和维护，确保施工进度和质量。

4、对施工过程中的问题及时处理和解决，确保施工进度和质量。

2、《客运专线铁路路基工程施工技术指南》、《铁路混凝土工程施工质量验收补充标准》和《铁路混凝土工程施工技术指南》是三本重要的施工指南书籍，对于铁路工程的施工有着重要的指导作用。

5、D1K838+320～D1K839+662区间路基设计图和6、D1K840+214.2～D1K840+379.84区间路基设计图是铁路工程的两张路基设计图，对于路基的施工有着重要的指导意义。

施工计划方面，需要配备卷扬机、空压机、钢筋切割机、钢筋弯曲机和电焊机等机械设备，以确保施工的顺利进行。

抗滑桩挡板工程施工方案一、工程概况本工程为某工地土方支护工程，主要包括抗滑桩和挡土墙的施工。

抗滑桩主要用于防止土体土方发生滑动。

挡土墙则用于支撑土坡和土方，起到防止土体垮塌的作用。

工程地点位于某市区域开发区内，周围有建筑物和交通道路。

工程地质为黏土或粘土，存在一定的滑动性。

二、施工原则1. 安全第一。

在施工过程中，必须严格按照国家有关安全生产的规定，确保施工人员的安全。

2. 环保优先。

施工过程中，要将环保作为首要原则，合理安排施工时间和施工路线，减少对周边环境的影响。

3. 质量第一。

施工过程中，要保证材料的质量，合理安排施工工艺，确保工程的施工质量达到设计要求。

三、施工内容及工序1. 抗滑桩施工（1）预制桩安装根据设计要求，预制桩必须先进行安装。

首先确定桩位，然后进行打洞、打桩和出土，最后将预制桩安装于桩位。

（2）钻孔灌注桩施工根据设计要求和现场勘测，确定钻孔灌注桩的孔径和孔深。

之后进行挖孔、放筋、浇筑混凝土、养护等过程。

（3）钢筋混凝土桩施工根据设计要求确定桩径和桩长，之后进行成孔、打桩和浇筑混凝土等工序。

2. 挡土墙施工（1）挡土墙的基础施工首先进行挡土墙基础的挖掘和处理，然后进行基础的浇筑和养护等步骤。

（2）挡土墙墙体的施工根据设计要求，进行挡土墙的墙体施工，包括挡土墙的混凝土浇筑、墙体体检等步骤。

四、施工工艺和要求1. 施工工艺（1）抗滑桩施工工艺按照设计图纸要求，对预制桩、钻孔灌注桩和钢筋混凝土桩进行施工。

在施工过程中，要注意预制桩的安装位置和预制桩与基础的连接。

钻孔灌注桩的施工中要掌握好孔壁的支护，确保灌注桩的质量。

钢筋混凝土桩的施工要注意钢筋的连接和混凝土的浇筑质量。

（2）挡土墙施工工艺首先要依据设计要求对基础进行处理。

之后进行挡土墙的墙体施工，包括混凝土浇筑和墙体体检。

在施工过程中，要注意底部排水和墙体的护面处理。

2. 施工要求（1）施工中要搞好施工现场的安全管理，完成资料登记和施工记录。

目录一、编制依据二、工程概况三、施工人员安排及设备等准备工作四、施工部署五、施工方案及安全技术措施抗滑桩砼浇注及桩间挡墙施工方案一、编制依据：1、东侧临道路路边地下车库挡墙抗滑桩施工图。

相关图纸会审资料。

2、现场实际情况。

二、工程概况：临道路边地下车库挡墙工程：1、抗滑桩共14根（具体尺寸见施工图），现场人工挖孔已经施工完成，桩筋已经安装完毕，并经过相关单位验收合格，可以进入下道工序施工。

2、现场拟准备浇注桩混凝土及桩间挡墙施工。

抗滑桩桩深度均在12米至14米左右。

抗滑桩及挡墙总长53.5米，挡墙宽度250根据现场实际情况从6号楼东侧为抗滑桩施工范围土石方范围先施工，露出土石方的桩后施工。

施工顺序为先施工抗滑桩，待抗滑桩砼达到80%后再施工桩间挡墙。

3、由于抗滑桩混凝土未施工完毕，直接会导致6#楼基础土方工程无法施工。

4、现场水电均已接通。

5、附抗滑桩及挡墙平面图、剖面图。

三、施工人员安排及设备等准备工作：1、租赁吊装设备：50吨吊车一台。

2、混凝土浇注采用：汽车泵一台、3台商品砼搅拌车供应砼。

3、如桩内地下水太大，应充分考虑2台7.5千瓦抽水泵同时抽水作业；4、抗滑桩太深，水大，向外租赁18米长，260mm直径专用钢串筒一套。

5、插入式振动棒4台。

6、泥工12人。

一班作业从早上6：00开盘至22：00前结束。

7、确定超声波管已经埋设到位，并绑扎牢固。

8、晚上加班用的照明灯具等施工机具设备准备齐全。

9、挡墙土方开挖一台300型挖机器、2台渣土运输车。

混泥土喷射机PZ-7型一台。

10、向搅拌站提前报送混凝土材料浇筑计划：该桩、挡墙混凝土为SP8c35标号。

11、监理、搅拌站、泥工班组、现场施工管理人员的相互配合工作已经做好。

具备浇注条件。

四、施工部署：第1步、抗滑桩砼浇筑；第2步、桩低应变检测、超声波检测；第3步、挡墙土方开挖；第4步、边坡土钉、细石砼喷锚。

第5步、桩上挡墙及地梁位置混凝土打凿。

第6步、地梁及挡墙钢筋植筋。

抗滑挡土墙设计与施工在工程建设领域，抗滑挡土墙是一种常见且重要的结构，用于抵御滑坡等地质灾害，保障道路、建筑物和人员的安全。

抗滑挡土墙的设计与施工需要综合考虑地质条件、滑坡推力、墙体稳定性等多个因素，以确保其能够有效地发挥作用。

一、抗滑挡土墙的类型抗滑挡土墙的类型多种多样，常见的有重力式抗滑挡土墙、悬臂式抗滑挡土墙、扶壁式抗滑挡土墙等。

重力式抗滑挡土墙依靠自身的重力来抵抗滑坡推力，通常由块石、混凝土或毛石混凝土等材料砌筑而成。

这种类型的挡土墙结构简单，施工方便，但需要较大的自重，因此适用于滑坡推力较小、地基承载力较高的情况。

悬臂式抗滑挡土墙由立壁和底板组成，立壁承受滑坡推力，底板则将力传递到地基上。

它的优点是结构轻巧，但对地基的要求较高，适用于滑坡推力不大、地基条件较好的场合。

扶壁式抗滑挡土墙是在悬臂式挡土墙的基础上，增设扶壁以增强其稳定性。

它适用于滑坡推力较大、高度较高的情况。

二、抗滑挡土墙的设计（一）地质勘察在设计抗滑挡土墙之前，必须进行详细的地质勘察。

勘察内容包括滑坡的类型、规模、滑动面的位置和形状、岩土的物理力学性质等。

这些数据对于确定滑坡推力、选择挡土墙类型和设计尺寸至关重要。

（二）滑坡推力计算滑坡推力是设计抗滑挡土墙的重要依据。

通常采用极限平衡法或数值分析法来计算滑坡推力。

极限平衡法是一种较为常用的方法，它基于一些假定条件，通过对滑坡体进行受力分析，计算出滑坡推力的大小和方向。

（三）墙体稳定性验算在确定了滑坡推力后，需要对挡土墙的稳定性进行验算，包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算等。

如果不满足要求，则需要调整墙体的尺寸或采取其他加固措施。

（四）墙体结构设计根据稳定性验算结果，设计抗滑挡土墙的结构。

包括墙体的高度、厚度、基础的深度和宽度等。

同时，还需要考虑墙体的排水设计，以防止积水对墙体稳定性产生不利影响。

三、抗滑挡土墙的施工（一）施工准备在施工前，需要做好场地清理、测量放线、材料准备等工作。

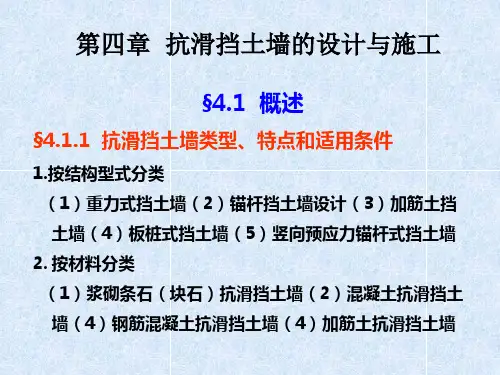

第4章抗滑挡土墙的设计与施工§4．1 概述滑坡是岩土工程中常见的主要病害之一。

当斜坡岩土体在各种自然因素或人为因素的影响下，斜坡岩土体在重力作用下，沿着一定的土层(软弱层)整体向下滑移的现象，即称为滑坡。

大规模滑坡对人类的生产建设活动和人民的生命财产有着极大的危害，如重庆云阳滑坡和武隆滑坡等。

因此，应对滑坡进行预防和处理。

通过预防来预料可能发生的灾害，并在与处理工程所需费用权衡之后，或将居民和建筑物迁移到另一安全地带，或改移公路、河道等，或在稳定的基岩中修建隧道以避免滑坡，或在小规模滑坡情况下用桥梁通过。

在不得已必须在滑坡区兴工动土进行建设，而改变自然环境时，就应事先修建整治工程，以提高滑坡体的稳定性，防止滑坡体产生滑坡。

滑坡整治工程大致分为减滑工程和抗滑工程两点。

减滑工程的目的在于不改变滑坡的地形、土质、地下水等的状态，即通过改变滑坡体自然条件，而使滑坡运动得以停止或缓和。

抗滑工程则在于利用抗滑构筑物来支挡滑坡体运动的一部分或全部，使其附近及该地区的设施及人民生命财产等免受危害。

这类工程主要用来制止小规模滑坡或部分制止大规模滑坡。

常用的抗滑工程主要有抗滑挡土墙和抗滑桩等。

减滑工程主要有排除地表水工程(水沟、防渗工程)、排除地下水工程、截断地下水工程、刷方减重等工程措施。

本章主要介绍抗滑工程中的抗滑挡土墙的设计与施工特点。

§4．1．1 抗滑挡土墙类型、特点和适用条件抗滑挡土墙是目前整治中小型滑坡中应用最为广泛而且较为有效的措施之一。

根据滑坡的性质、类型和抗滑挡土墙的受力特点、材料和结构不同，抗滑挡土墙又有多种类型。

从结构型式上分，有：(1)重力式抗滑挡土墙；(2)锚杆式抗滑挡土墙；(3)加筋土抗滑挡土墙；(4)板桩式抗滑挡土墙；(5)竖向预应力锚杆式抗滑挡土墙等型式。

从材料上分，有：(1)浆砌条石(块石)抗滑挡土墙；(2)混凝土抗滑挡土墙(浆砌混凝土预制块体式和现浇混凝土整体式)；(3)刚筋混凝土式抗滑挡土墙；(4)加筋土抗滑挡土墙等。
