_交流充电桩通用技术规范

第1篇一、概述交流充电桩是一种用于为电动汽车提供充电服务的设备，通过将交流电转换为适合电动汽车使用的直流电，实现对电动汽车的充电。

为确保充电过程的安全、高效，以下为交流充电桩操作规程。

二、操作步骤1. 充电前准备（1）检查车辆状态，确保车辆停稳，切断动力电源和辅助电源。

（2）拉紧手刹，确保车辆不会在充电过程中移动。

（3）确认充电桩处于正常工作状态，接口完好无损。

2. 连接充电桩（1）将充电桩的充电枪插入电动汽车的充电接口。

（2）确认充电桩与电动汽车连接牢固。

3. 设置充电参数（1）打开充电桩操作面板，根据实际需求设置充电参数，如充电功率、充电时间等。

（2）确认充电参数设置正确。

4. 启动充电（1）按下充电桩操作面板上的“启动”按钮，开始充电。

（2）观察充电桩显示屏，确认充电状态。

5. 监控充电过程（1）在充电过程中，密切关注充电桩显示屏，观察充电状态、电压、电流等参数。

（2）如发现异常情况，立即停止充电，并切断充电桩电源。

6. 充电结束（1）当充电完成或达到设定时间时，充电桩会自动停止充电。

（2）拔下充电桩充电枪，将充电桩恢复至初始状态。

（3）确认充电桩与电动汽车连接已断开。

7. 收尾工作（1）清理充电桩周围环境，确保无障碍物。

（2）记录充电数据，如充电时间、充电功率等。

三、注意事项1. 充电过程中，严禁启动或移动车辆。

2. 充电过程中，严禁带电插拔充电枪。

3. 充电结束后，驾驶员应确认充电终止，并确保充电设备与电动汽车物理分离。

4. 如遇系统起火，立即按下红色急停按钮切断电源，并使用灭火器灭火。

5. 严禁使用金属物体触碰充电枪接口、电动汽车充电口。

6. 严禁私自拆卸、改装充电桩设备及附加设施，否则由此造成的损坏由当事人承担相应责任。

7. 操作人员应基本了解电动汽车的构造和充电设备的工作原理，掌握充电操作规程、充电设备检测、故障判断和处理。

四、总结遵守交流充电桩操作规程，不仅能够确保充电过程的安全、高效，还能延长充电桩的使用寿命。

4.2 人机交互功能公共充电基础设施通用技术规范（草案）1适用范围本文件规定了电动乘用车用公共充电基础设施的技术要求、 共平台监控。

本文件适用于上海市建设的电动乘用车用公用充电基础设施。

2规范性引用文件工作环境温度-20 C 〜+50C;相对湿度5%〜95%海拔高度W 20000。

下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件， 仅所注日期的版本 适用于本文件。

凡是不注日期的引用文件， 其最新版本（包括所有的修改单） 适用于本文件。

电动汽车术语 电动汽车传导充电系统 第1部分通用要求 电动汽车传导充电用连接装置第 电动汽车传导充电用连接装置第 电动汽车传导充电用连接装置第 GB/T 19596 GB/T 18487.1 GB/T 20234.1 GB/T 20234.2 GB/T 20234.3 1部分：通用要求 2部分：交流充电接口 3部分：直流充电接口 GB/T 27930 GB/T 2423.2-2008 GB/T 2423.17-2008 GB 4208 DB31/T 845-2014 电动汽车非车载传导充电机和电池管理系统之间的通信协议 电工电子产品环境试验 第2部分：试验方法 试验B:高温 电工电子产品环境试验 第2部分：试验方法 试验Ka ：盐雾 外壳防护等级（IP 代码） 新能源汽车及充电设施公共数据采集技术规范3术语和定义GB/T 18487.1和GB/T 19596中确立的及以下术语和定义适用于本文件。

3.1 公共充电基础设施 P ublic electrical vehicle Supply Equipment可为电动汽车提供公共充电服务的充电设施。

技术要求 4.1工作环境条件试验方法、标志和标识、公4.2.1充电方式4.2 人机交互功能可实现定时间、定电量、定金额、自动充满等自动充电方式。

应禁用手动控制充电方式。

4.2.2显示参数应明显显示运行状态、充电电压、充电电流、充电时间、充电电量、计费信息、故障提示信息等信息；显示字符应清晰、完整，不依靠环境光源即可辨认，也应在阳光直射下可辨认。

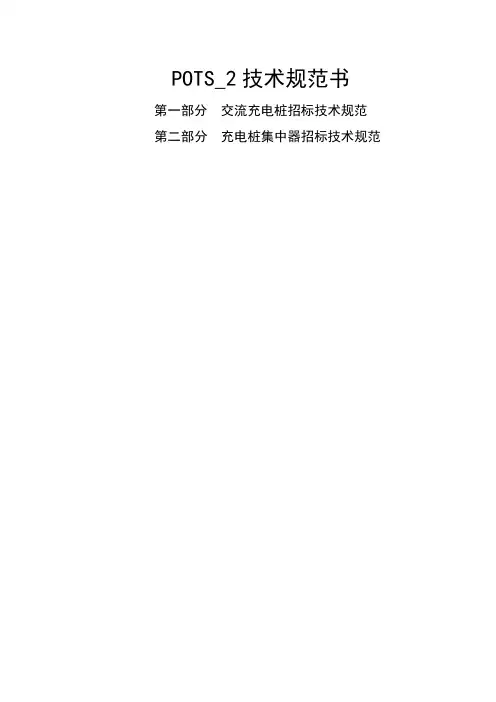

POTS_2技术规范书第一部分交流充电桩招标技术规范第二部分充电桩集中器招标技术规范第一部分交流充电桩招标技术规范目录1总则 (1)2投标人应提供的资格文件和技术文件 (1)2.1资格文件 (1)2.2技术文件 (1)3技术规范 (2)3.1引用的标准 (2)3.1.1电动汽车技术标准 (2)3.1.2电气技术标准 (2)3.1.3国网公司企业标准 (2)3.2功能规范 (3)3.2.1概述 (3)3.2.2正常工作环境条件 (3)3.2.3电源条件 (3)3.2.4结构要求 (3)3.2.5功能要求 (4)1总则1)投标人应仔细阅读招标文件，包括商务和技术部分的所有规定。

2)如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备及产品完全符合本技术规范书的要求。

如有偏差，应在投标书中进行描述。

3)本技术规范书所使用的标准如和投标人所执行的标准不一致时，按较高标准执行。

4)投标文件作为合同的附件，和合同正文具有同等的法律效力。

5)本技术规范书中涉及的有关商务方面的内容，如和招标文件的商务部分有矛盾时，以商务部分为准。

6)本技术规范书未尽事宜，由招标方和中标方在合同技术谈判时双方协商确定。

2投标人应提供的资格文件和技术文件2.1资格文件投标人应提供下列资格文件，否则视为非响应性投标。

1)投标人具有履行合同所需的技术和主要设备等生产能力的文件资料。

2)投标人有能力履行合同设备维护保养、修理及其他服务义务的文件。

3)投标人应提供设备的技术文件或相关图纸。

2.2技术文件1)合同设备施工时所必须的其它原理图。

2)其它资料和说明书。

3技术规范所有设备的设计、制造、检查、试验及特性应符合下列使用标准和技术条件的要求。

如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行。

如投标人选用上述要求以外的标准时，需供招标方确认。

3.1引用的标准3.1.1电动汽车技术标准GB/T 18487.1-2001《电动车辆传导充电系统一般要求》GB/T 18487.2-2001《电动车辆传导充电系统电动车辆和交流/直流电源的连接要求》GB/T 19596-2004 《电动汽车术语》YD/T 1436-2006 《室外型通信电源系统》3.1.2电气技术标准GB/T 14549-1993 《电能质量公用电网谐波》GB/T 17215.211-2006《交流电测量设备通用要求、试验和试验条件》GB/Z 17625.6-2003《电磁兼容限值对额定电流大于16A 的设备在低压供电系统中产生的谐波电流的限制》GB 50054-1995 《低压配电设计规范》GJB 3855-1999 《智能充电机通用规范》DL/T448-2000《电能计量装置技术管理规程》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》DL/T 621-1997《交流电气装置的接地》3.1.3国网公司企业标准Q/GDW236-2009《电动汽车充电站通用要求》Q/GDW237-2009《电动汽车充电站布置设计导则》Q/GDW238-2009《电动汽车充电站供电系统规范》3.2功能规范3.2.1概述交流充电桩采用交流220伏电源，对电动汽车动力电池进行充电。

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版V1.0编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。

4. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)2 工作范围 (2)2.1 工程概况 (2)2.2 范围和界限 (2)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (5)4.1 正常使用条件 (5)4.2 特殊使用条件 (6)5 技术要求 (6)5.1 技术参数 (6)5.2 设计和结构要求 (6)6 试验 (14)6.1 试验条件 (14)6.2 型式试验 (16)6.3 出厂试验 (16)6.4 现场试验及调试 (17)7 产品对环境的影响 (18)8 企业VI标识 (18)9 技术文件要求 (20)9.1 一般要求 (20)9.2 资料文件 (20)9.3 设计联络 (21)10 监造、包装、运输、验收及质量保证 (22)10.1 监造 (22)10.2 包装 (22)10.3 运输 (23)10.4 到货及验收 (23)10.5 安装指导 (23)10.6 质量保证 (24)1总则1.1本技术规范书适用于中国南方电网公司采购的单相220V/三相380V电压等级电动汽车交流充电桩，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

电动汽车交流充电桩技术规范（通用部分）二〇二二年四月- 1 -目录1总则 ..................................................................................................................................................... - 3 -1.1一般规定.................................................................................................................................. - 3 -1.2工作范围和进度要求.............................................................................................................. - 3 -1.3标准和规范.............................................................................................................................. - 3 -1.4需随设备提供的资料.............................................................................................................. - 4 -1.5投标时必须提供的技术数据和信息 ...................................................................................... - 4 -1.6备品备件.................................................................................................................................. - 5 -1.7 专用工具和仪器仪表.............................................................................................................. - 5 -1.8到货及验收.............................................................................................................................. - 5 -2 技术要求 ............................................................................................................................................. - 6 -2.1 技术原则.................................................................................................................................. - 6 -2.2 技术参数.................................................................................................................................. - 6 -2.3 功能要求.................................................................................................................................. - 6 -2.4 性能要求.................................................................................................................................. - 8 -2.5 其它要求................................................................................................................................ - 10 - 3试验 ................................................................................................................................................... - 11 -3.1 型式试验................................................................................................................................ - 11 -3.2 出厂试验................................................................................................................................ - 11 - 4技术服务、工厂检验和监造 ........................................................................................................... - 12 -4.1技术服务................................................................................................................................ - 12 -4.2工厂检验和监造.................................................................................................................... - 12 -4.4质保........................................................................................................................................ - 13 - 附件1： ................................................................................................................................................ - 14 -- 2 -1总则1.1一般规定1.1.1投标方应具备我公司所要求的资质，具体资质要求详见技术规范的附件1。

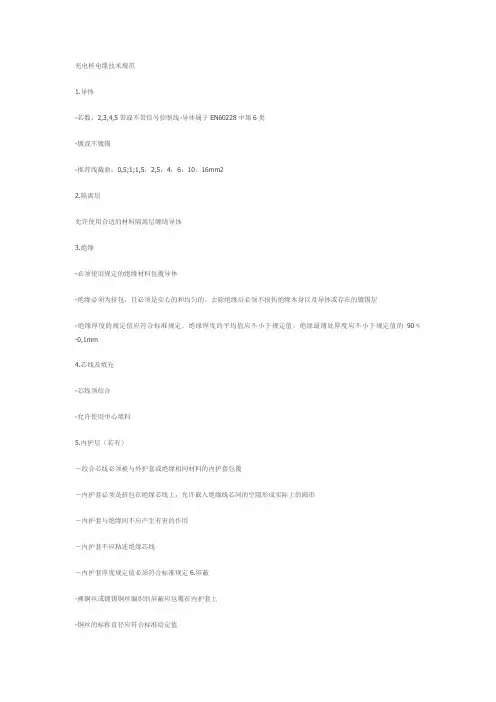

充电桩电缆技术规范
1.导体
-芯数：2,3,4,5带或不带信号控制线-导体属于EN60228中第6类
-镀或不镀锡
-推荐线截面：0,5;1;1,5；2,5；4；6；10；16mm2
2.隔离层
允许使用合适的材料隔离层缠绕导体
3.绝缘
-必须使用规定的绝缘材料包覆导体
-绝缘必须为挤包，且必须是实心的和均匀的。

去除绝缘后必须不损伤绝缘本身以及导体或存在的镀锡层
-绝缘厚度的规定值应符合标准规定。

绝缘厚度的平均值应不小于规定值，绝缘最薄处厚度应不小于规定值的90﹪-0,1mm
4.芯线及填充
-芯线须绞合
-允许使用中心填料
5.内护层（若有）
－绞合芯线必须被与外护套或绝缘相同材料的内护套包覆
－内护套必须是挤包在绝缘芯线上，允许嵌入绝缘线芯间的空隙形成实际上的圆形
－内护套与绝缘间不应产生有害的作用
－内护套不应粘连绝缘芯线
－内护套厚度规定值必须符合标准规定6.屏蔽
-裸铜丝或镀锡铜丝编织的屏蔽应包覆在内护套上
-铜丝的标称直径应符合标准给定值
-屏蔽长度100mm内总绞接数、绞和角、填充系数均须符合标准要求
7.护套或外护套
-必须使用规定的护套材料包覆屏蔽或绞合芯线
-外护套必须为单层挤包，且必须是紧密吻合，但与屏蔽或芯线不粘连
-护套厚度的规定值应符合标准规定。

护套厚度的平均值应不小于规定值，护套最薄处厚度应不小于规定值的85﹪-0,1mm 产品型号。

Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电设施通用技术要求 General technical requirements forelectric vehicle charging establishment中国南方电网有限责任公司发布目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 名词术语 (1)4 总则 (2)5 设计要求 (2)5.1 充电站 (2)5.2 充电桩 (3)5.3 其他 (3)6 功能要求 (3)6.1 充电站 (3)6.2 充电桩 (3)7 技术要求 (4)7.1 充电站 (4)7.2 充电桩 (4)8 环境与安全防护要求 (4)8.1 环境条件 (4)8.2 防雷与接地 (4)8.3 防火与消防 (4)8.4 安全防护、电击防护 (4)8.5 图像监控 (5)8.6 通风 (5)8.7 照明 (5)8.8 其他 (5)9 标识与标志要求 (5)10 工程验收要求 (5)附录A（规范性附录）电动汽车充电设施用直流计量装置 (6)附录B（规范性附录）电动汽车充电设施交流计量装置 (8)I前 言为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本标准。

本标准是中国南方电网有限责任公司电动汽车充电技术系列标准之一。

该系列标准目前包括以下标准：Q/CSG 11516.1-2010 电动汽车充电设施通用技术要求Q/CSG 11516.2-2010 电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010 电动汽车非车载充电机技术规范Q/CSG 11516.4-2010 电动汽车交流充电桩技术规范Q/CSG 11516.5-2010 电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010 电动汽车非车载充电机监控单元与电池管理系统通信协议Q/CSG 11516.7-2010 电动汽车充电站监控系统技术规范Q/CSG 11516.8-2010 电动汽车充电站及充电桩验收规范本标准由中国南方电网有限责任公司标准化委员会批准。

中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）版本号：2016版V1.0编号：中国南方电网有限责任公司2016年3月本规范对应的专用技术规范目录电动汽车交流充电桩技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 本技术规范书适用于南方电网公司单相220V/三相380V电压等级电动汽车交流充电桩。

4. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对修改形成的“项目单位技术差异表”，放入技术规范书中，随招标文件同时发出并视为有效，否则将视为无差异。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (4)4.1 正常使用条件 (4)4.2 特殊使用条件 (4)5 技术要求 (4)5.1 技术参数 (4)5.2 设计和结构要求 (5)6 试验 (10)6.1 试验条件 (10)6.2 型式试验 (12)6.3 出厂试验 (12)6.4 现场试验及调试 (13)7 产品对环境的影响 (13)8 企业VI标识 (13)9 技术文件要求 (14)9.1 一般要求 (14)9.2 资料文件 (15)9.3 设计联络 (16)10 监造、包装、运输、验收及质量保证 (16)10.1 监造 (16)10.2 包装 (16)10.3 运输 (17)10.4 到货及验收 (17)10.5 安装指导 (17)10.6 质量保证 (17)1总则1.1本技术规范书适用于中国南方电网公司采购的单相220V/三相380V电压等级电动汽车交流充电桩，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

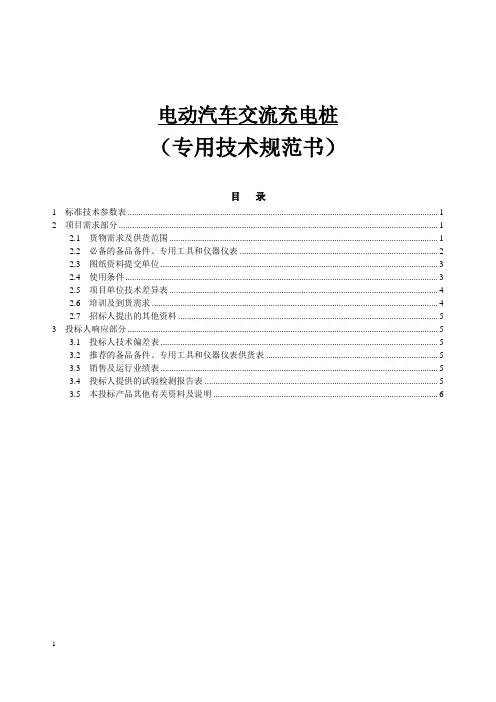

电动汽车交流充电桩（专用技术规范书）目录1标准技术参数表 (1)2项目需求部分 (1)2.1货物需求及供货范围 (1)2.2必备的备品备件、专用工具和仪器仪表 (2)2.3图纸资料提交单位 (3)2.4使用条件 (3)2.5项目单位技术差异表 (4)2.6培训及到货需求 (4)2.7招标人提出的其他资料 (5)3投标人响应部分 (5)3.1投标人技术偏差表 (5)3.2推荐的备品备件、专用工具和仪器仪表供货表 (5)3.3销售及运行业绩表 (5)3.4投标人提供的试验检测报告表 (5)3.5本投标产品其他有关资料及说明 (6)11 标准技术参数表投标人应认真逐项填写表1中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
