常用钢丝绳规格表

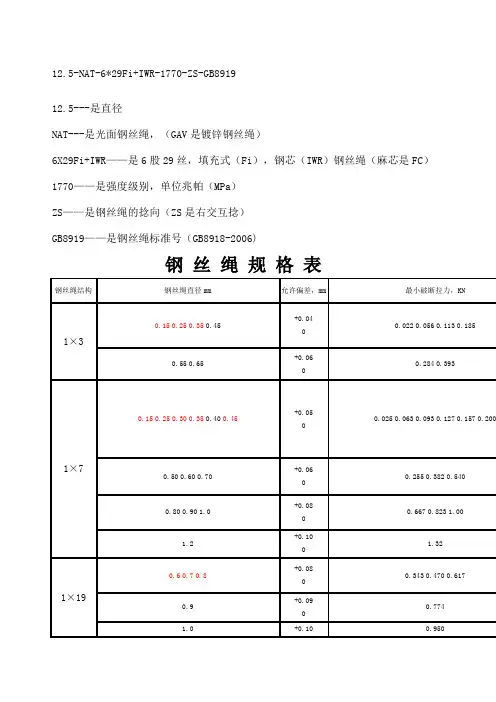

12.5-NAT-6*29Fi+IWR-1770-ZS-GB8919
12.5---是直径
NAT---是光面钢丝绳，（GAV是镀锌钢丝绳）
6X29Fi+IWR——是6股29丝，填充式（Fi），钢芯（IWR）钢丝绳（麻芯是FC）1770——是强度级别，单位兆帕（MPa）
ZS——是钢丝绳的捻向（ZS是右交互捻）
GB8919——是钢丝绳标准号（GB8918-2006)
钢丝绳规格表
备注：1、以上产品可采用镀锌、201、202、301、304、316、316L钢丝生产，可进行涂塑处理;
2、本产品规格为红色的，属于非常规产品，无库存，生产时按客户要求定做;
3、除以上规格外，我公司还可提供其他规格钢丝绳，如：1×37、6×37、7×37等，规格最
大可到Φ46mm，也可根据客户规格生产;
4、可提供右交互捻（ZS）、右交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）;
5、可提供FC纤维芯（天然合成）、NF（天然纤维芯）、SF合成纤维芯、IWR（金属丝绳芯）、
IWS（金属丝股芯）等，特殊规格按实际情况
6、本公司产品均附力学检测报告、材质检验报告、产品合格证
不锈钢丝规格
用途:可用于航天,石油化工,编网,绑线,制钉,回形针,大头针,工艺品,钢丝绳,建筑,通讯线路,医疗设备器械等
表面处理:
包装方式:盘卷包装,轴包装,桶包装或按客户具体要求
也可根据客户需要,制作特殊规格的产品,并可来料加工
产品均附力学检测报告、材质检验报告、产品合格证
如对本公司产品有何疑问，可登陆公司网站：。

实用钢丝绳的规格参数表一、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

三、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:SP =ΨΣSi式中SP ——钢丝绳的破断拉力,kN;ΣSi ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61 绳, Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:式中SP ——钢丝绳的破断拉力,N;d——钢丝绳的直径 ,mm。

(二)钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为安全系数。

下表列出了不同用途钢丝绳的安全系数。

(三)钢丝绳的许用扭力P = SP / K式中 P——钢丝绳的许用拉力,N;SP——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数。

钢丝绳规格表钢丝绳是一种常用的承重元素，广泛应用于各行各业的起重、吊装和运输领域。

本文档旨在提供一份完整的钢丝绳规格表，方便用户了解不同规格的钢丝绳的性能和适用范围。

1. 概述钢丝绳由一组细钢丝编织而成，具有较高的强度和耐久性。

其使用范围广泛，可适用于多种工况和环境。

2. 规格参数规格棉花金丝尼龙聚酯直径 (mm)681012最小断裂载荷1000233038005670抗拉强度 (MPa)1570157015701570松弛系数0.30.30.30.33. 规格说明3.1 直径钢丝绳的直径是一个重要的参数，直径越大，钢丝绳的承载能力越高。

常见的钢丝绳直径有6mm、8mm、10mm和12mm等。

3.2 最小断裂载荷最小断裂载荷是指钢丝绳在正常使用条件下的最小断裂强度。

它是一个衡量钢丝绳质量和承重能力的重要指标。

根据表中数据可见，直径越大的钢丝绳其最小断裂载荷越高。

3.3 抗拉强度抗拉强度是指钢丝绳在受力时能够承受的最大拉力。

钢丝绳的抗拉强度与其材料性质和制造工艺有关。

表中所示的抗拉强度为1570MPa，这是一种常见的钢丝绳材料。

3.4 松弛系数松弛系数是指钢丝绳在长期使用后的伸长程度。

钢丝绳会因为受到载荷而发生轻微的伸长，松弛系数越小，钢丝绳的稳定性和工作寿命越好。

4. 注意事项•在使用钢丝绳前，请仔细阅读产品说明书，并确保选用合适的规格和型号。

•在安装和使用钢丝绳时，请按照相关安全操作规程进行，并保持钢丝绳的表面清洁和润滑。

•钢丝绳在使用过程中会产生磨损和疲劳，定期检查和维护是必要的。

•避免超载使用钢丝绳，以免造成严重的事故和伤害。

5. 结论本文档提供了一份完整的钢丝绳规格表，涵盖了常见的直径、最小断裂载荷、抗拉强度和松弛系数等参数。

使用者可根据实际需求选择合适的钢丝绳规格，并按照相关操作规程进行安装和使用，以确保安全和可靠性。

如果有任何问题或需要进一步咨询，请及时联系相关专业人士。

一般用途钢丝绳标准一、尺寸和允许偏差1.钢丝绳的公称直径应符合表1的规定。

直径系列和最小尺寸，mm 表1股数结构1×7 6.2mm 8.7mm 11mm 13.5mm 15.5mm 17.5mm 19.5mm1×19 5.6mm 7.4mm 9.5mm 12.5mm 14.5mm 16.5mm 18.5mm 20.5mm3×7+IWS 9.7mm 13mm 16.2mm 20mm6×7+IWS 17.2mm 21.4mm3×7+IWRC 9.7mm 13mm 16.2mm6×7+IWRC 17.2mm注：d—公称直径；f—抗拉强度(kN/m2)。

本产品提供的仅供参考，应按照实际要求选择相应强度等级。

2.公称抗拉强度等级应符合表2的规定。

公称抗拉强度等级，kN/m2 表2型号规格 mm? × (?) 公称抗拉强度等级(kN/m2)6×7+IWS-1770-光面≥17706×7+IWS-1870-光面≥187030 ≥2400(锦纶绳) ≥2260(涤纶绳) ≥2060(丙纶绳) ≥1960(尼龙绳)6×7+IWRC-2470-镀锌≥24706×7+IWRC-2870-镀锌≥2870注：型号规格中的公称抗拉强度等级在单根钢丝绳测试的条件下测定。

当组成钢丝绳的所有单根钢丝或钢丝股同时断裂时，钢丝绳才判为断裂。

二、强度和破断拉力1.本产品钢丝绳的强度应能满足在正常使用的条件下，不会发生破断现象。

正常使用的条件包括正常的预张拉、正常工作载荷以及非疲劳损坏的承载能力。

预张拉、正常工作载荷以及非疲劳损坏的承载能力应根据实际要求选择。

在有特殊使用要求的情况下，用户应提供相应的使用条件。

本产品所提供的强度为公称抗拉强度，实际抗拉强度值应在公称抗拉强度范围内。

公称抗拉强度是指保证钢丝绳正常使用的最低抗拉强度(例如：若某公司承诺的最低抗拉强度为1870kN/m2，则选购时需选择≥1870kN/m2的产品)。

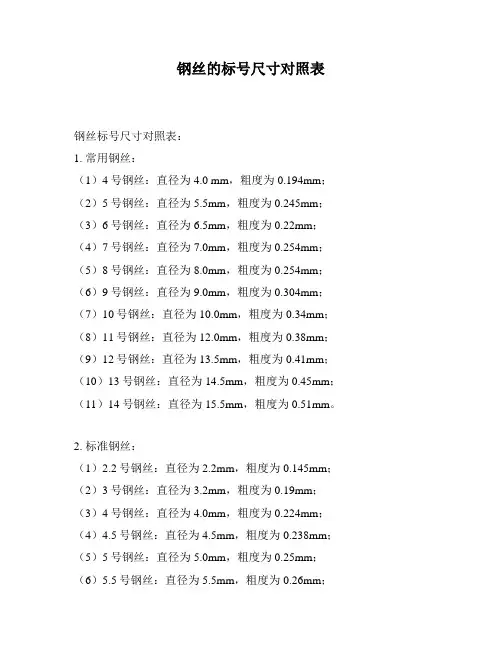

钢丝的标号尺寸对照表钢丝标号尺寸对照表：1. 常用钢丝：（1）4号钢丝：直径为4.0 mm，粗度为0.194mm；（2）5号钢丝：直径为5.5mm，粗度为0.245mm；（3）6号钢丝：直径为6.5mm，粗度为0.22mm；（4）7号钢丝：直径为7.0mm，粗度为0.254mm；（5）8号钢丝：直径为8.0mm，粗度为0.254mm；（6）9号钢丝：直径为9.0mm，粗度为0.304mm；（7）10号钢丝：直径为10.0mm，粗度为0.34mm；（8）11号钢丝：直径为12.0mm，粗度为0.38mm；（9）12号钢丝：直径为13.5mm，粗度为0.41mm；（10）13号钢丝：直径为14.5mm，粗度为0.45mm；（11）14号钢丝：直径为15.5mm，粗度为0.51mm。

2. 标准钢丝：（1）2.2号钢丝：直径为2.2mm，粗度为0.145mm；（2）3号钢丝：直径为3.2mm，粗度为0.19mm；（3）4号钢丝：直径为4.0mm，粗度为0.224mm；（4）4.5号钢丝：直径为4.5mm，粗度为0.238mm；（5）5号钢丝：直径为5.0mm，粗度为0.25mm；（6）5.5号钢丝：直径为5.5mm，粗度为0.26mm；（7）6号钢丝：直径为6.0mm，粗度为0.274mm；（8）6.5号钢丝：直径为6.5mm，粗度为0.28mm；（9）7号钢丝：直径为7.0mm，粗度为0.302mm；（10）7.5号钢丝：直径为7.5mm，粗度为0.32mm；（11）8号钢丝：直径为8.0mm，粗度为0.34mm；（12）9号钢丝：直径为9.0mm，粗度为0.36mm；（13）10号钢丝：直径为10.0mm，粗度为0.39mm；（14）11号钢丝：直径为11.0mm，粗度为0.41mm；（15）12号钢丝：直径为12.0mm，粗度为0.43mm；（16）13号钢丝：直径为13.0mm，粗度为0.45mm；（17）14号钢丝：直径为14.0mm，粗度为0.48mm；（18）15号钢丝：直径为15.0mm，粗度为0.50mm；（19）16号钢丝：直径为16.0mm，粗度为0.53mm；（20）17号钢丝：直径为17.0mm，粗度为0.55mm；（21）18号钢丝：直径为18.0mm，粗度为0.58mm；（22）19号钢丝：直径为19.5mm，粗度为0.62mm。

钢丝绳规格表钢丝绳结构钢丝绳直径mm允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m1×3 0.150.250.350.45+0.040.0220.0560.1130.1850.0120.0290.0550.089 0.550.65+0.060.2840.3930.1350.1861×7 0.150.250.300.350.400.45+0.050.0250.0630.0930.1270.1570.2000.0110.0310.0440.0610.0800.100 0.500.600.70+0.060.2550.3820.5400.1250.1800.245 0.800.901.0+0.080.6670.8231.000.3270.4000.5001.2+0.101.32 0.7001×19 0.60.70.8+0.080.3430.4700.6170.1750.2400.310 0.9+0.090.774 0.3901.0+0.100.950 0.5001.21.5+0.121.272.250.7001.102.0+0.203.82 2.00 2.5+0.255.58 3.13 3.0 +0.30 8.03 4.503.5 +0.3510.6 6.134.0 +0.40 13.9 8.195.0 +0.5021.0 12.96.0 +0.6030.4 18.5钢丝绳结构钢丝绳直径，mm允许偏差，mm最小破断拉力，KN参考重量，kg/100m7× 7 6× 7 0.450.500.600.700.800.90+0.090.1420.1760.2530.3450.4610.5390.080.120.150.200.260.321.01.2+0.150.6731.200.400.651.51.62.0+0.201.672.152.940.931.201.652.43.0+0.304.106.372.403.703.54.0+0.407.649.515.106.50 5.0+0.5014.7 10.5 6.08.0+0.6018.640.615.126.6钢丝绳结构钢丝绳直径，mm允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m1.6+0.251.85 1.122.43.2+0.34.107.852.604.34.0 +0.40 10.7 6.707×19 6×194.85.05.66.06.40 16.516.722.323.528.59.7010.512.814.916.4 7.2+0.5034.7 20.8 8.0+0.5640.1 25.8 9.5+0.6653.4 36.2 11.0+0.7672.5 53.0 12.7+0.84101.0 68.2 14.3+0.91127.0 87.8 16.0+0.99156.0 106.0 19.0+1.14221.0 157.0 22.0+1.22295.0 213 25.0+1.37380.0 278备注：1、以上产品可采用镀锌、201、202、301、304、316、316L钢丝生产，可进行涂塑处理;2、本产品规格为红色的，属于非常规产品，无库存，生产时按客户要求定做;3、除以上规格外，我公司还可提供其他规格钢丝绳，如：1×37、6×37、7×37等，规格最大可到Φ46mm，也可根据客户规格生产;4、可提供右交互捻（ZS）、右交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）;5、可提供FC纤维芯（天然合成）、NF（天然纤维芯）、SF合成纤维芯、IWR（金属丝绳芯）、IWS（金属丝股芯）等，特殊规格按实际情况6、本公司产品均附力学检测报告、材质检验报告、产品合格证CAD中所有的线型均是由点和线段组成的，例如点画线或虚线。

完整版)钢丝绳规格参数表钢丝绳是一种由高强度碳素钢钢丝拧成股，再围绕绳芯拧成绳的产品。

钢丝绳的质量受钢丝原材料的影响很大。

一般来说，钢丝绳生产使用的是优硬线，而不是普通的高线或普线。

钢丝绳生产中使用的钢丝直径从0.2mm到5mm不等，制绳钢丝的抗拉强度从1470MPa到1960MPa不等。

钢丝绳的表面处理可分为光面、镀锌和不锈钢三种。

钢丝绳的种类有很多，按绕捻方法不同可分为左同向捻、右同向捻、左交互捻和右交互捻四种。

起重作业中常用右交互捻钢丝绳。

按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种，其中麻芯钢丝绳最常用。

按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。

按钢丝表面处理不同又可分为光面和镀锌两种，起重作业中常用光面钢丝绳。

按钢丝绳股结构分类，又可分为点接触绳、线接触绳和面接触绳。

点接触绳的各层钢丝直径相同，但各层螺距不等，因此钢丝互相交叉形成点接触。

虽然制造工艺简单，但在工作中接触应力很高，钢丝易磨损折断。

线接触绳的股内钢丝粗细不同，将细钢丝置于粗钢丝的沟槽内，粗细钢丝间成线接触状态。

由于线接触钢丝绳接触应力较小，钢丝绳寿命长，同时挠性增加。

面接触绳的股内钢丝形状特殊，采用异形断面钢丝，钢丝间呈面状接触。

其优点是外表光滑，抗腐蚀和耐磨性好，能承受较大的横向力。

但价格昂贵，只能在特殊场合下使用。

综上所述，钢丝绳的规格参数包括钢丝直径、制绳钢丝抗拉强度、钢丝绳绳股及丝数、钢丝表面处理等。

选择合适的钢丝绳种类和规格参数，可以提高起重作业的效率和安全性。

一般起重作业使用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳，其规格参数如下表所示：表1 钢丝绳的破断拉力直径/mm 钢丝/mm 钢丝绳的抗拉强度/MPa 钢丝破断拉力总和/kN6.2 0.4 1550 20.007.7 0.5 1550 31.309.3 0.6 1550 45.1011.0 0.7 1550 61.3012.5 0.8 1550 80.1014.0 0.9 1550 101.0015.5 1.0 1550 125.0017.0 1.1 1550 151.5018.5 1.2 1550 180.0020.0 1.3 1550 211.5021.5 1.4 1550 245.5023.0 1.5 1550 281.5024.5 1.6 1550 320.50 26.0 1.7 1550 362.00 28.0 1.8 1550 405.50 31.0 2.0 1550 501.00 34.0 2.2 1550 606.00 37.0 2.4 1550 721.50 40.0 2.6 1550 —表2 钢丝绳的破断拉力钢丝绳的抗拉强度/MPa 直径/mm 钢丝绳钢丝2000/mm1400 8.7 24.301550 11.0 38.001700 13.0 54.701850 15.0 74.501850 17.5 —2000 19.5 —在起重作业中，我们通常采用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳。

一、钢丝绳的参数一般起重作业可采取GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。

之巴公井开创作表1 钢丝绳的破断拉力表 2 钢丝绳的破断拉力二、钢丝绳的标识表记标帜目前在起重机上所采取的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。

依照国家尺度《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标识表记标帜方法如下:这暗示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。

三、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超出这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。

(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS iΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;对6×61 绳, Ψ=0.80。

但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采取下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:式中S P ——钢丝绳的破断拉力,N;d——钢丝绳的直径 ,mm。

(二)钢丝绳的平安系数为了包管起重作业的平安,钢丝绳许用拉力只是其破断拉力的几分之一。

破断拉力与许用拉力之比为平安系数。

下表列出了分歧用途钢丝绳的平安系数。

表为钢丝绳的平安系数(三)钢丝绳的许用扭力P = S P / K式中 P——钢丝绳的许用拉力,N;K ——钢丝绳的平安系数。

例 : 型号6×37-26的钢丝绳,用做捆绑绳时其许用拉力为多大？解: S P=500d2=500×262=338000(N)用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N）。
