CRH3型动车组牵引与控制特性分析

CRH3型动车组牵引系统维护分析摘要：重点介绍了牵引系统原理分析与主功能组的电路图分析，主要涉及内容为受电弓、牵引变压器、牵引变流器、牵引电机、主断路器、牵引电机、冷却风机等各部件的组成及检修维护分析。

在车组运营维护过程中，根据系统原理组成、检修维护经验、客户维护资料进行相关故障排除，以达到故障的及时处理又达到预防性检修维护目的。

关键词：CRH3型动车组，牵引系统，控制原理，维护。

一、受电弓维护分析1、CRH3动车组受电弓故障类型受电弓上臂风管断裂，弓头悬挂失效等惯性故障，分析认为风管故障的原因如下：（1）风管绑扎间距过大，受气动载荷或异物冲击作用容易造成反复的折弯变形，加上该管伟铝塑管，材质较硬、脆，从而更易产生疲劳断裂，造成自动降弓。

（2）风管连接处采用的快速接头容易漏气，造成自动降弓。

根据故障类型不同，前期根据故障现象制定了应急方案：采取了将绑扎间距从40cm降低到20cm的，有效降低了气动载荷和异物冲击对风管的损伤，目前已完成全部更换工作，该类故障基本得到了有效控制。

为彻底解决该问题，将由株机公司按照ADD风管国产化方案将西门子提供的受电弓全部改为螺纹接头和软管的方案。

2、受电弓日常维护2.1受电弓碳滑条检查 I1 5000公里/2天目测碳条：⑴将碳条表面清理干净，目视检查碳条外观状态。

观察碳条有无明显磨损、裂纹，碳条有无明显烧蚀以及剥离。

⑵当目测检查发现明显的疑点时需要对碳条做全面的检查。

⑶检查炭条厚度符合要求，当炭滑板厚度不足24mm 时，更换碳滑条。

⑷如果发现距离炭条横向端头不足200mm范围内存在1处横向裂纹，必须更换碳滑条。

注意：双滑板受电弓更换碳滑条时，必须2条一起更换。

2.2受电弓检查 I2 20000公里/10天检查项目如下：①正常磨耗到限；②超过1处横向裂纹并连续到了碳条基板（当横向裂纹接近碳滑板端部200mm时，有1处裂纹的碳滑板必须更换）；③纵向贯穿性裂纹；④滑板受冲撞后扭曲变形导；⑤边缘处磕碰导致滑板大面积掉块（接近宽度的1/2）；⑥铝托架严重烧损（面积接近高度的1/2）；二、主断路器维护分析2.1 AC主断路器检查M1 100000公里/45天目视检查断路器，尤其是绝缘体陶瓷部分(A) 的状况（瓷漆应无裂开或损坏）和 BTE 接地开关的接头 (B)。

CRH3型动车组牵引系统的组成及工作原理研究摘要：CRH3型动车组是我国引进吸收较为成功的现役主力车型之一，本文主要针对CRH3型动车组牵引系统各组成部分的功能、作用以及其工作原理等方面进行较为全面的研究分析，为动车组牵引系统的故障处理以及日后维护工作提供参考。

关键词：CRH3型动车组；牵引系统；工作原理；牵引变流器Study on composition and working principle of CRH3 emU traction SystemAbstract：CRH3 emU is one of the main models in active service that has been successfully introduced and absorbed in China. This paper mainly conducts a comprehensive research and analysis on the functions, functions and working principles of each component of CRH3 EMU traction system, so as to provide reference for the fault treatment and future maintenance of THE EMU traction system.Keyword:CRH3 EMU; Traction system; Working principle; Traction converter引言近几年来，我国高速列车的速度等级不断提高，车辆内部构造趋于复杂，为了满足车辆的多种功能的实现，尤其是列车牵引系统的稳定及维护，才能不断提升车辆本身的性能。

我们结合CRH3型动车组牵引系统的功能原理与组成特点，并结合调试过程的经验，深入的研究车辆的牵引系统，为动车组的维护和研发提高数据参考。

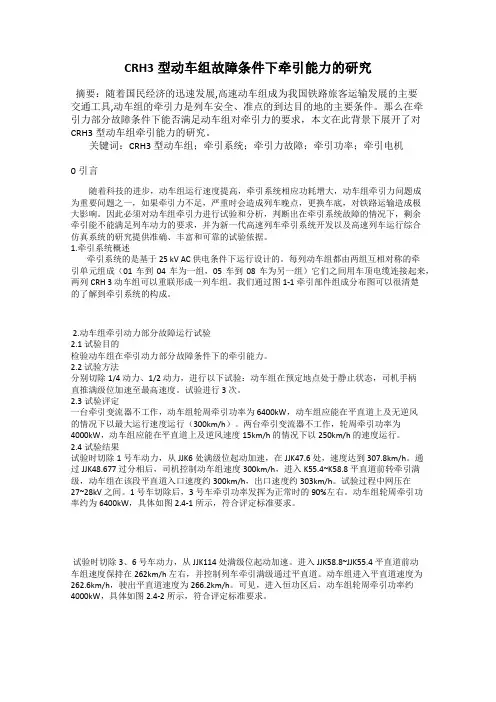

CRH3型动车组故障条件下牵引能力的研究摘要：随着国民经济的迅速发展,高速动车组成为我国铁路旅客运输发展的主要交通工具,动车组的牵引力是列车安全、准点的到达目的地的主要条件。

那么在牵引力部分故障条件下能否满足动车组对牵引力的要求，本文在此背景下展开了对CRH3型动车组牵引能力的研究。

关键词：CRH3型动车组；牵引系统；牵引力故障；牵引功率；牵引电机0 引言随着科技的进步，动车组运行速度提高，牵引系统相应功耗增大，动车组牵引力问题成为重要问题之一，如果牵引力不足，严重时会造成列车晚点，更换车底，对铁路运输造成极大影响。

因此必须对动车组牵引力进行试验和分析，判断出在牵引系统故障的情况下，剩余牵引能不能满足列车动力的要求，并为新一代高速列车牵引系统开发以及高速列车运行综合仿真系统的研究提供准确、丰富和可靠的试验依据。

1.牵引系统概述牵引系统的是基于25 kV AC 供电条件下运行设计的。

每列动车组都由两组互相对称的牵引单元组成（01车到04车为一组，05车到08车为另一组）它们之间用车顶电缆连接起来，两列CRH 3动车组可以重联形成一列车组。

我们通过图1-1牵引部件组成分布图可以很清楚的了解到牵引系统的构成。

2.动车组牵引动力部分故障运行试验2.1试验目的检验动车组在牵引动力部分故障条件下的牵引能力。

2.2 试验方法分别切除1/4 动力、1/2 动力，进行以下试验：动车组在预定地点处于静止状态，司机手柄直推满级位加速至最高速度。

试验进行3 次。

2.3试验评定一台牵引变流器不工作，动车组轮周牵引功率为6400kW，动车组应能在平直道上及无逆风的情况下以最大运行速度运行（300km/h）。

两台牵引变流器不工作，轮周牵引功率为4000kW，动车组应能在平直道上及逆风速度15km/h 的情况下以250km/h 的速度运行。

2.4试验结果试验时切除1号车动力，从JJK6处满级位起动加速，在JJK47.6 处，速度达到307.8km/h。

CRH动车组驱动装置的控制策略与性能评估CRH动车组是中国铁路系统中的一种列车，并且驱动装置对于其性能来说至关重要。

在这篇文章中，我们将讨论CRH动车组驱动装置的控制策略以及对性能的评估。

控制策略CRH动车组的驱动装置采用的是电力机车驱动系统，其控制策略主要包括牵引控制、再生制动控制和牵引再生切换控制。

牵引控制主要是根据列车速度和牵引力要求，控制逆变器输出功率，从而实现列车的加速和匀速运行。

再生制动控制则是利用逆变器反转电机，将电动机作为发电机运行，使动车组的制动力实现再生。

而牵引再生切换控制则是根据列车运行状态和减速度要求，实现牵引和再生制动之间的平滑切换。

性能评估对于CRH动车组驱动装置的性能评估，主要包括牵引性能、制动性能、能耗性能和可靠性。

牵引性能是指驱动装置在正常运行速度范围内实现列车加速和匀速运行所需的性能指标。

制动性能则是指在列车制动或再生制动过程中，具有较好的制动力和制动距离控制能力。

能耗性能主要是指在实现列车运行任务的过程中，具有较低的能耗水平，从而提高动车组的运行经济性。

可靠性是指驱动装置在长时间运行过程中，具有良好的稳定性和故障自愈性，确保列车的安全运行。

综合评估基于以上控制策略和性能评估指标，目前CRH动车组的驱动装置已经取得了一定的成绩。

控制策略的不断优化和性能指标的持续提升，使得CRH动车组在列车牵引和制动过程中具有更好的控制精度和运行平稳性。

同时，CRH动车组的能耗水平和可靠性指标也在不断改善，为广大乘客提供更加舒适和安全的出行环境。

总结通过对CRH动车组驱动装置的控制策略和性能评估的讨论，可以得出结论：CRH动车组在驱动技术方面已经取得了显著的进步，不仅在牵引性能和制动性能上表现出色，而且在能耗性能和可靠性方面也有着显著的提升。

相信随着技术的不断革新和发展，CRH动车组的驱动装置将会不断提升，为乘客提供更加安全、舒适和高效的出行体验。

CRH3车辆参数CRH3是中国铁路总公司自主研发的一种高速列车型号，也是中国高铁发展中的重要里程碑。

该车辆参数包括车身结构、车辆性能、动力系统和控制系统等。

车身结构方面，CRH3采用整体焊接结构，车身由车头、车体和车尾组成。

车头部分采用螺栓连接，具有可更换设计，能够方便维修和更换。

车体部分采用铝合金材料制造，具有较轻的重量和更好的抗风性能。

车尾则具有空气动力学设计，能够使列车在高速运行时减小空气阻力。

车辆性能方面，CRH3具有较高的速度和载客量。

其最高设计时速可达到380km/h，运行速度稳定，能够满足高速铁路线路的需求。

CRH3的标准编组为8辆，能够容纳550名乘客。

车厢内部采用无走道设计，乘客座椅舒适，配备了充足的储物空间和卫生间设施。

动力系统方面，CRH3采用了电力传动系统。

列车由8辆车组成，每个车厢都配备了自己的电机和牵引装置。

这种设计能够提高列车的起动力和牵引力，保证列车在高速运行时的平稳性和安全性。

CRH3的电机采用了永磁同步电动机，具有高效率、低噪音和低能耗的特点。

控制系统方面，CRH3采用了集成式列控系统。

该系统能够对列车进行自动驾驶、调度和监控，提高列车的运行效率和安全性。

CRH3的列控系统还具有自动驾驶功能，能够根据线路信息和列车运行状态进行自动调整和控制。

同时，列控系统还配备了各种故障检测和故障处理功能，能够及时发现和解决问题，保证列车的正常运行。

总的来说，CRH3是一种具有高速、大容量和高效率的高速列车。

其车身结构坚固，车辆性能优越，动力系统和控制系统先进。

CRH3的问世对中国高铁的发展具有重要意义，同时也为其他国家提供了一个优秀的高速铁路技术方案。

CRH动车组驱动装置的牵引力与加速性能分
析
中国铁路高速CRH动车组作为现代高铁的代表，其牵引力与加速性能对于列车的运行速度和运行效率起着至关重要的作用。

本文将从CRH动车组驱动装置的牵引力和加速性能两个方面进行分析，探讨其在高速铁路运行中的重要性和影响。

首先，我们来分析CRH动车组的牵引力。

作为高速列车，CRH动车组拥有强大的牵引力是其能够保持高速运行的基础。

牵引力是指列车牵引力输出段轮轮重所受摩擦力的大小，它直接影响列车的起步和加速性能。

CRH动车组采用的电力牵引系统，通过电动机驱动牵引装置实现列车的运行，具有很强的牵引力输出能力。

其次，我们来探讨CRH动车组的加速性能。

加速性能是指列车在单位时间内增加速度的能力，也是体现动车组运行效率和节能减排的重要指标之一。

CRH动车组采用先进的控制系统和优化的动力传动装置，能够快速实现从静止到高速的加速过程，确保列车在短时间内达到稳定的运行速度，提升列车的整体运行效率。

综上所述，CRH动车组的牵引力与加速性能在高速铁路运行中至关重要，直接影响列车的运行速度、运行效率和运行安全。

通过不断优化动车组的驱动装置和控制系统，提升列车的牵引力和加速性能，能够进一步提高高速铁路的运行水平，实现更快速、更稳定、更高效的运行，为乘客提供更加舒适和便捷的出行体验。

CRH动车组作为中国
高速铁路的骄傲，其不断提升的牵引力和加速性能必将为我国铁路事业的发展注入新的动力与活力。

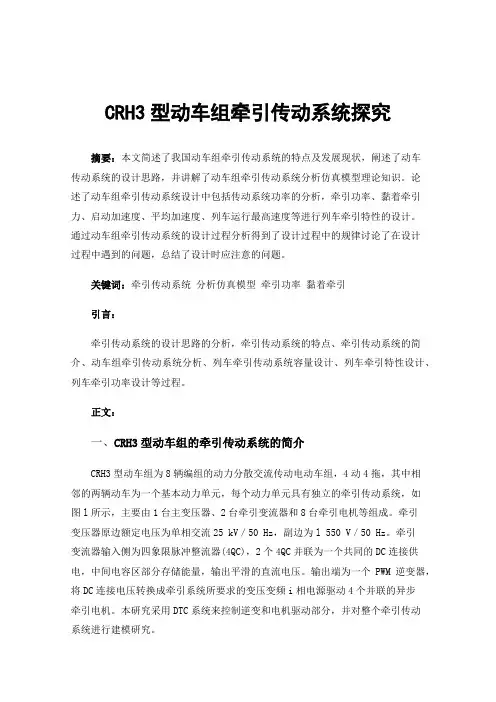

CRH3型动车组牵引传动系统探究摘要：本文简述了我国动车组牵引传动系统的特点及发展现状，阐述了动车传动系统的设计思路，并讲解了动车组牵引传动系统分析仿真模型理论知识。

论述了动车组牵引传动系统设计中包括传动系统功率的分析，牵引功率、黏着牵引力、启动加速度、平均加速度、列车运行最高速度等进行列车牵引特性的设计。

通过动车组牵引传动系统的设计过程分析得到了设计过程中的规律讨论了在设计过程中遇到的问题，总结了设计时应注意的问题。

关键词：牵引传动系统分析仿真模型牵引功率黏着牵引引言：牵引传动系统的设计思路的分析，牵引传动系统的特点、牵引传动系统的简介、动车组牵引传动系统分析、列车牵引传动系统容量设计、列车牵引特性设计、列车牵引功率设计等过程。

正文：一、CRH3型动车组的牵引传动系统的简介CRH3型动车组为8辆编组的动力分散交流传动电动车组，4动4拖，其中相邻的两辆动车为一个基本动力单元，每个动力单元具有独立的牵引传动系统，如图l所示，主要由1台主变压器、2台牵引变流器和8台牵引电机等组成。

牵引变压器原边额定电压为单相交流25 kV／50 Hz，副边为l 550 V／50 Hz。

牵引变流器输入侧为四象限脉冲整流器(4QC)，2个4QC并联为一个共同的DC连接供电，中间电容区部分存储能量，输出平滑的直流电压。

输出端为一个PWM逆变器，将DC连接电压转换成牵引系统所要求的变压变频i相电源驱动4个并联的异步牵引电机。

本研究采用DTC系统来控制逆变和电机驱动部分，并对整个牵引传动系统进行建模研究。

二、CRH3型动车组的牵引传动系统的特点CRH3型动车组在不同的速度时刻根据牵引／制动曲线输出所需的牵引力，使动车组顺利完成牵引或制动过程。

牵引工况时，牵引力和速度的数学关系为：三、牵引传动系统的设计对于高速列车的牵引传动系统的设计，首先对列车牵引功率进行设计；其次根据牵引功率、黏着牵引力、启动加速度、平均加速度、列车运行最高速度等进行列车牵引特性设计；最后根据列车的动拖比计算牵引电动机的容量、牵引变流器的容量及牵引变压器的容量。

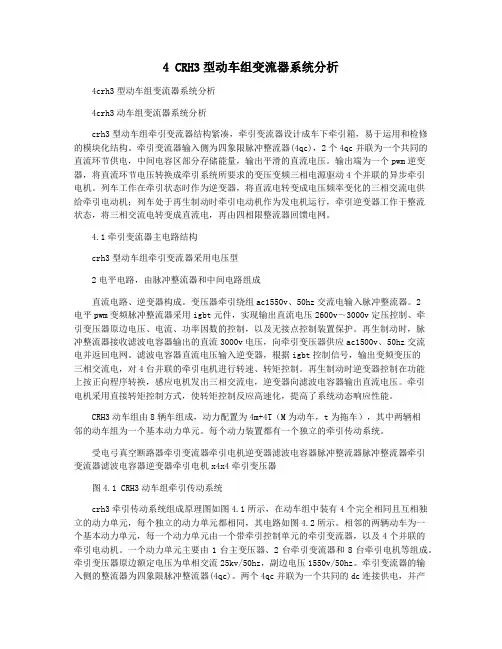

4 CRH3型动车组变流器系统分析4crh3型动车组变流器系统分析4crh3动车组变流器系统分析crh3型动车组牵引变流器结构紧凑，牵引变流器设计成车下牵引箱，易于运用和检修的模块化结构。

牵引变流器输入侧为四象限脉冲整流器(4qc)，2个4qc并联为一个共同的直流环节供电，中间电容区部分存储能量，输出平滑的直流电压。

输出端为一个pwm逆变器，将直流环节电压转换成牵引系统所要求的变压变频三相电源驱动4个并联的异步牵引电机。

列车工作在牵引状态时作为逆变器，将直流电转变成电压频率变化的三相交流电供给牵引电动机；列车处于再生制动时牵引电动机作为发电机运行，牵引逆变器工作于整流状态，将三相交流电转变成直流电，再由四相限整流器回馈电网。

4.1牵引变流器主电路结构crh3型动车组牵引变流器采用电压型2电平电路，由脉冲整流器和中间电路组成直流电路、逆变器构成。

变压器牵引绕组ac1550v、50hz交流电输入脉冲整流器。

2电平pwm变频脉冲整流器采用igbt元件，实现输出直流电压2600v～3000v定压控制、牵引变压器原边电压、电流、功率因数的控制，以及无接点控制装置保护。

再生制动时，脉冲整流器接收滤波电容器输出的直流3000v电压，向牵引变压器供应ac1500v、50hz交流电并返回电网。

滤波电容器直流电压输入逆变器，根据igbt控制信号，输出变频变压的三相交流电，对4台并联的牵引电机进行转速、转矩控制。

再生制动时逆变器控制在功能上按正向程序转换，感应电机发出三相交流电，逆变器向滤波电容器输出直流电压。

牵引电机采用直接转矩控制方式，使转矩控制反应高速化，提高了系统动态响应性能。

CRH3动车组由8辆车组成，动力配置为4m+4T（M为动车，t为拖车），其中两辆相邻的动车组为一个基本动力单元。

每个动力装置都有一个独立的牵引传动系统。

受电弓真空断路器牵引变流器牵引电机逆变器滤波电容器脉冲整流器脉冲整流器牵引变流器滤波电容器逆变器牵引电机x4x4牵引变压器图4.1 CRH3动车组牵引传动系统crh3牵引传动系统组成原理图如图4.1所示，在动车组中装有4个完全相同且互相独立的动力单元，每个独立的动力单元都相同，其电路如图4.2所示。

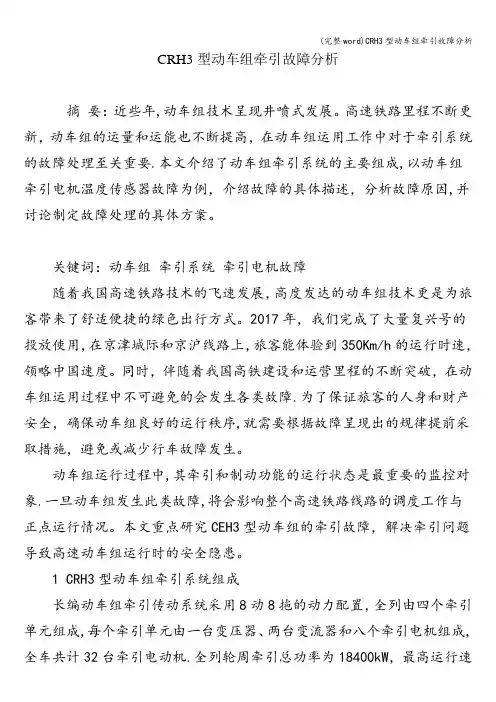

CRH3型动车组牵引故障分析摘要：近些年,动车组技术呈现井喷式发展。

高速铁路里程不断更新，动车组的运量和运能也不断提高，在动车组运用工作中对于牵引系统的故障处理至关重要.本文介绍了动车组牵引系统的主要组成,以动车组牵引电机温度传感器故障为例，介绍故障的具体描述，分析故障原因,并讨论制定故障处理的具体方案。

关键词：动车组牵引系统牵引电机故障随着我国高速铁路技术的飞速发展，高度发达的动车组技术更是为旅客带来了舒适便捷的绿色出行方式。

2017年，我们完成了大量复兴号的投放使用，在京津城际和京沪线路上，旅客能体验到350Km/h的运行时速，领略中国速度。

同时，伴随着我国高铁建设和运营里程的不断突破，在动车组运用过程中不可避免的会发生各类故障.为了保证旅客的人身和财产安全，确保动车组良好的运行秩序,就需要根据故障呈现出的规律提前采取措施，避免或减少行车故障发生。

动车组运行过程中,其牵引和制动功能的运行状态是最重要的监控对象.一旦动车组发生此类故障,将会影响整个高速铁路线路的调度工作与正点运行情况。

本文重点研究CEH3型动车组的牵引故障，解决牵引问题导致高速动车组运行时的安全隐患。

1 CRH3型动车组牵引系统组成长编动车组牵引传动系统采用8动8拖的动力配置，全列由四个牵引单元组成,每个牵引单元由一台变压器、两台变流器和八个牵引电机组成,全车共计32台牵引电动机.全列轮周牵引总功率为18400kW，最高运行速度为380km/h，最高持续运行速度为350km/h。

1。

1 牵引变压器牵引变压器是动车组主要动力来源之一,如图1-1.变压器的主要电压制式为：额定电压为1AC 25kV/50Hz。

其次级绕组为牵引变流器提供电能.电气差动保护、冷却液流量计和电子温度计的主要功能是对主变压器运行状态进行监控和保护。

在接触网电压的波动范围内,经过主变压器输出的电压、电流及功率满足动车组的牵引和再生制动的指令。

1。

2 牵引变流器每一个牵引变流器由2 个4 象限斩波器（4QC），一个带串联谐振电路的中间电压电路，1个过压限制器（MUB）以及1个脉冲宽度调制逆变器(PWMI)组成。

第一章绪论本章作为引言，主要介绍了动车组概念及组成，逆变技术的发展过程及现状，最后简要归纳了本课题的研究任务并对文章安排做了简要介。

1.1 动车组1.1.1 动车组概念及组成“动车组”这个词流行之前，同样的事物也被称做“列车组”、“机车组”等，“动车组”其实是个非常简单的概念。

动车组是按动力分布方式而命名的，其实就是动力分散式列车。

动力集中式列车的牵引力是机头产生，动力集中于一侧。

具有牵引力的动车与无动力的拖车再加上机头，三者组合称为动车的组合，简称动车组。

把动力装置分散安装在每节车厢上，使其既具有牵引动力，又可以载客，这样的客车车辆便叫做动车。

而动车组就是几节自带动力的车辆加几节不带动力的车辆编成一组，就是动车组。

带动力的车辆叫动车，不带动力的车辆叫拖车。

此外有“狭义动车组”一说，英文名为“MU”，全称“Multiple Units”，意为“单元式组合列车”。

“单元”是这种列车中最突出和最核心的概念。

“单元”指若干车辆以特定方式连挂以实现特定功能的编组。

而当这样的编组中一节车也不能再缩减时，称做“最小单元”。

某些情况下，单元内会有可以摘除冗余车辆，但多数情况下单元就是最小单元。

最小单元一旦被拆散，该单元用以实现的功能将消失，或者不再完整。

在比较罕见的情况下，单节车也可以成为单元。

为方便进一步描述，可以按照以下方式划分单元：1. 制动单元。

2. 自走单元。

3. 随走单元。

4. 运营单元。

5. 特殊单元动车组的组成，有多种方式：①由两节或两节以上的动车联挂组成。

②一节动车和一节或数节无动力的附挂车组成，尾部附挂车的末端设有驾驶台。

③两端为动车，中间连接一节或数节无动力的附挂车。

④两端为动车，中间连接多节附挂车，但与动车相邻的附挂车中靠近动车的转向架是驱动转向架，另一动车组列车[1]转向架为无动力的关节式转向架，其他附挂车的转向架均为无动力的关节式转向架。

关节式转向架的支承方式是相邻的两节附挂车的端部共同支承在一个转向架上。

第2章总体技术目录第2章总体技术 (2)2.1概况 (2)2.1.1原型车一般情况 (2)2.1.2原型车主要技术特征 (2)2.1.3高新技术采用的情况 (4)2.1.4与原型车的主要差异 (4)2.2 主要总体特性 (6)2.2.1列车总体描述及动力配置 (6)2.2.2总体平面布置 (7)2.2.3车种车型设置及特征 (17)2.2.4旅客界面 (17)2.2.5主要技术参数 (19)2.2.6在中国使用所受的限制 (20)2.3 车种车型 (21)2.3.1车内布置 (21)2.3.2车下布置 (24)2.4 牵引制动特性 (25)2.4.1动车组牵引特性 (25)2.4.2动车组制动特性 (29)2.4.3与ATP系统的衔接 (34)2.4.4救援回送的工况 (43)2.5 动车组标记 (55)2.5.1车外标记 (55)2.5.2车内标记 (62)第2章总体技术2.1概况2.1.1原型车一般情况CRH3动车组的原型车是Velaro-E动车组。

它是以德国铁路股份公司（DB AG）的ICE-3高速动车组为原型车开发研制的，最高运行速度达350km/h，用于西班牙新建的马德里—巴塞罗那高速铁路，将2007年投入运用。

由于ICE系列动车组是德国国铁的注册商标，所以西门子公司为西班牙提供的动车组定名为Velaro-E，Velaro-E是西门子公司具有自主知识产权的品牌。

自1991年首批ICE高速旅客列车投入运营以来，ICE系列高速列车一直在不断地改进。

ICE-1是德国首批高速列车，运行速度为250 km/h，它的成功为后续高速列车建立了极好的基础。

ICE-2充分发挥了高速列车的基本特性，通过灵活编组，适应了德国客流量的变化，设置了控制车，提高了列车的运能。

ICE-3高速动车组不仅致力于增加定员，还致力于在颇具挑战性的线路上达到330km/h的最高运行速度。

为了满足高速、大坡度 (40‰)、起停频繁及加减速度大的要求，ICE-3高速动车组采用了动力分散方式。

2 CRH3型动车组牵引与控制特性分析2.1 CRH3动车组牵引系统组成部分在CRH3动车组上装有四个完全相同且互相独立的动力单元。

每一个动力单元有一个牵引变流器和一个控制单元，四个并联的牵引电动机以及一个制动电阻器单元。

牵引零部件辅助设备所需的3相AC 440V60Hz 电流由动车组的辅助变流器单元提供。

每个基本的动力单元主要包含以下关键器件：1. 主变压器。

主变压器设计成单制式的变压器，额定电压为单相AC 25kV 50Hz。

变压器被布置在动车组没有驱动的变压器车车底，并且每一个变压器的附近都布置有一套冷却系统。

主变压器箱体是由钢板焊接的，主变压器箱安装在车下，主变压器采用强迫导向油循环风冷方式。

主变压器的次级绕组为牵引变流器提供电能。

它使用一个电气差动保护、冷却液流量计和电子温度计对主变压器进行监控和保护。

2. 牵引变流器。

牵引变流器采用结构紧凑，易于运用和检修的模块化结构。

在运用现场通过更换模块可方便更换和维修。

牵引变流器由多重四象限变流器、直流电压中间环节和逆变器组成，牵引变流器的模块具有互换性。

3. 牵引电机。

动车组总共由16个牵引电机驱动，位于动力转向架上。

牵引电机按高速列车的特殊要求而设计。

具有坚固的结构，优化重量，低噪音排放，高效率和紧凑设计的特征。

四极三相异步牵引电机按绝缘等级200 制造。

牵引电机是强迫风冷式。

牵引电机使用的是牵引变流器的电压源逆变器供电，变频变压( VVVF) 调速运行方式。

4. 其他部件。

动车组其他牵引系统部件还包括牵引电机通风机、过压限制电阻等。

某些零部件被设计成即使出现故障也能在小幅度减少或不减少性能的情况下运行。

CRH3型动车组采用交-直-交传动方式。

以交流异步感应电动机作为牵引电机的高速动车组适宜采用再生制动方式。

制动时它将交流电动机做为发电机使用，从而产生制动力矩，并将其所发出的电能反馈回电网。

在所有的制动方式中，再生制动是唯一向电网反馈能量的制动方式，同电阻制动相比，减少了庞大而笨重的制动电阻，同时免去了一整套通风冷却装置。

1 绪论1.1 CRH3型动车组概述CRH3全称,China Railway High speed 3，动车组为4动4拖动力分派方式编组，采用电力牵引交流传动，由2个牵引单元组成，每个牵引单元由两动一拖构成。

动车组具有良好的气动外形，其载客速度为350kM/h，最高试验速度为404kM/h。

两列动车组可以联挂运行，自动解编。

CRH3动车组设置一等座车一辆、二等座车6辆和一辆带厨房的二等座车。

一等车厢座席采取2＋2布置，二等车车厢座席采取2＋3布置，除带厨房的二等座车采用固定座椅外，其余车型均采用了可旋转座椅，全车定员557人。

CRH3动车组为8辆编组的交流传动的电动车组，分为两个牵引单元，每个牵引单元又包括两个动力单元。

两端为带司机室控制车，列车正常运行时由前端司机室操纵。

两列动车组可以连挂在一起运行。

动车组的配置和主要部件的配置如，图1.1所示。

图1.1 CRH3动车组的配置简图CRH3动车组8辆车分为5种不同的车，即端车（头车和尾车）、变压器车、中间变流器车、餐车和一等车，从车种上可分为一等车和二等车和餐车和二等车的合造车，从动力配置上分可分为动力车和非动力车。

端车上设司机室、观光一等区和二等客室，设有电热饮水机，配有一个动力单元；变压器车设两个标准卫生间、电热饮水机和二等客室，并安装牵引变压器；中间变流器车设有两个标准卫生间、电热饮水机和二等客室，并安装牵引变流器和压缩空气单元；一等车设有设一个标准卫生间和一个残疾人卫生间、电热引水机和一等客室，在车端靠近车门处设有残疾人轮椅存放区，车下安装有辅助变流器；餐车和二等车的合造车，设有厨房、吧台、就餐区、多功能乘务员室和二等客室，车下设有辅助变流器。

动车组外形一致，车顶空调和电气设备设有导流罩，车下设有封闭的设备舱，两端设有车钩导流罩，采用流线形设计，降低空气动力学阻力和噪声,为保证动力学性能，后续列将加装车辆间橡胶风档，进一步减少空气动力1.2 CRH3型动车组技术参数（1）最大速度：380Km/h电源电压：27.5 kVAC 变2×1 550 VAC 进变流器输入（变化范围：1 085 VAC～1 922 VAC）低压电源：110 VDC 电源（变化范围：77 VDC～138 VDC）辅助电源：三相400 V AC 50 Hz 160 kVA（2）牵引与制动最大加速度：启动加速度为0.5 m/s2，0～200 km/h平均加速度0.38 m/s2最大冲动率：0.75 m/s3车轮直径：920 mm（全新）～830 mm（全磨损）减速箱传动比：2.788减速箱的机械损耗：3%（最大估计值）紧急制动气电混合制动300 km/h～200 km/h 减速度a3=0.9265 m/s2；200 km/h～80 km/h减速度a2=1.1364 m/s2；80 km/h～0 km/h 减速度a1=1.048m/s2。

CRH3型动车组牵引系统电气安全性能分析摘要：CRH3型动车组牵引系统主要包括牵引变压器、牵引变流器和牵引电机等主要部件。

牵引系统部件的电气安全主要是电气连接，其连接形式为端子和连接器等结构，通过分析部件的载流量和耐压评估其性能优劣。

电气安全性能对动车组安全运行至关重要，因此在设计之初应做好分析和选型，确保动车组安全运行。

关键词：CRH3型动车组、牵引系统、电气安全、载流量、耐压一、牵引系统概述动车组牵引系统有两个互相对称的牵引单元组成，两个牵引单元通过车顶电缆连接在一起，牵引单元主要包括牵引变压器，牵引变流器，牵引电机。

分别布置在车下，部件之间通过动力电缆连接。

二、电气连接部件牵引系统电气连接主要使用大A端子，连接器、大线端子等连接方式。

牵引变压器输入为大A端子/T型头，输出为连接器；牵引变流器输入和输出均为大线端子；牵引电机输入包括连接器和大线端子。

三、主要部件介绍3.1牵引变压器3.1.1大A端子和T型头大线端子使用铜材质，执行EN13600《铜-铜合金电气连接的无缝铜管》，端子的结构执行DIN46235《挤压连接用的电缆终端》,紧固件的选择及扭矩值执行DIN25201-3《轨道车辆及其部件的结构设计导则-螺旋连接件-第3部分，结构设计-电气上的应用》。

电气螺栓连接件的接触面按照大平面设计，连接导线之间无毛刺和凸起。

T型头采用NKT公司生产的高压T型插头，型号为CB36-630。

高压T型插头主要部件包括接线端子、应力锥和高压套管。

高压套管执行GB/T4109标准，高压电缆及其附件符合GB/T12706.3-2008《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第3部分：额定电压35kV（Um=40.5kV）电缆》标准规定。

表1套管及T型头电气性能由上表可知T型头满足载流量要求。

3.1.2低压连接器变压器采用完全相同的牵引端连接器座，连接器的油密封通过密封圈实现，油箱内电气连接通过连接器的紧固螺栓实现，连接器座和连接器插头的密封通过密封胶圈实现，在连接器连接前通过保护盖进行防护，连接体依靠基座压紧固定。

摘要目前，沪宁、沪杭高速列车采用的CRH 3型动车组，是由中国北车集团唐山轨道客车有限责任公司引进德国西门子公司先进技术、实现国产化生产的动力分散型交流传动动车组。

动车组以ICE-3列车（西门子Velaro ）为原型车，并对其进行了必要的改进，其牵引控制为VVVF 控制方式。

关键词逆变器；IGBT ；再生制动；微处理器上海铁道科技2011年第1期CRH 3高速动车组以德国ICE-3列车改进的。

ICE 的全称是Inter City Express ，即城际快车。

该车采用的交流牵引系统，是德国西门子公司用于客运车辆（地铁、城轨）及长途客车（电传动内燃机车、电力机车）的VVVF 交流传动系统，主要有三部分：(1)SIBAS 32system 牵引电子控制单元。

使用32位微处理器的西门子Bahn Automatisierungs 系统，进行列车牵引和电力传动中调制和逻辑控制功能。

也包含了整个车辆控制单元的信息处理。

同时集成了车辆诊断系统和提供调试和维护帮助的系统。

满足IEC 60571与EN 50155的标准要求，并符合EN 50121－3－2中规定的电磁兼容条件。

(2)四象限斩波器进行整流与反馈和IGBT 组成电压型脉宽调制三相桥式逆变器。

(3)560kW 自通风三相鼠笼式牵引电机。

1列车牵引特性综述1.1概述列车编组：8车EC08-TC07-IC06-FC05-BC04-IC03-TC02-EC0816车2列8车联挂EC ：带驾驶室牵引逆变器的动车TC ：带变压器和单辅助逆变器的拖车IC ：带牵引逆变器的动车BC ：带餐厅双辅助逆变器的拖车FC ：带头等座和双辅助逆变器的拖车1.2列车工作情况最大速度：380km/h电源电压：27.5kVAC 变2×1550VAC 进变流器输入（变化范围：1085VAC ～1922VAC ）辅助电源：三相400V AC 50Hz 160kVA低压电源：110VDC 电源（变化范围：77VDC ～138VDC ）1.3牵引与制动最大加速度：启动加速度为0.5m/s 2，0～200km/h 平均加速度0.38m/s 2最大冲动率：0.75m/s 3车轮直径：920mm （全新）～830mm （全磨损）减速箱传动比：2.788/1减速箱的机械损耗：3%（最大估计值）紧急制动：气电混合制动300km/h ～200km/h 减速度a3=0.9265m/s 2；200km/h ～80km/h制动力a2=1.1364m/s 2；80km/h ～0km/h 制动力a1=1.048m/s 2。

CRH3高速动车组牵引特性分析朱帼蓉;陈慧民【摘要】目前300～350 km/h的交流传动动车组已在沪宁、沪杭高铁线路及京津、武广城际铁路上运行.高速动车组具有重量轻,粘着利用好,启动加速度快等特点.以CRH3型4动4拖八节编组为例介绍交流传动动车组牵引加速度、牵引力、制动力和制动距离的计算,以及牵引系统在故障情况下的运行特点.【期刊名称】《上海铁道科技》【年(卷),期】2010(000)004【总页数】3页(P97-99)【关键词】牵引力;粘着率;牵引加速度;制动距离【作者】朱帼蓉;陈慧民【作者单位】上海铁路局科研所;上海铁路局科研所【正文语种】中文中国北车集团唐山轨道客车有限责任公司引进德国西门子公司先进技术实现国产化生产的动力分散型交流传动动车组CRH3型已于2008年8月1日在京津城际铁路和2009年8月武广客运专线投入运行。

动车组以4辆动车和4辆拖车构成一个基本编组,在规定的载客人数，平直的轨道上，启动加速度为0.5 m/s2，牵引控制为VVVF控制方式。

电气制动为再生制动方式加电阻制动，由轮缘润滑/防空转防滑行控制来提高粘着力。

系统软件不断地监视车辆及驱动轮的运行。

如发现偏离允许值，牵引力或制动力会自动减少到一个适当水平，以保证粘着要求，并使车轮踏面磨耗与擦伤可以减少到最小程度。

整列车制动方式为电气制动与空气制动并用，电气制动优先。

交流传动动车组的电源，由接触网提供单相交流27.5 kV，通过车辆上的变压器降压整流为3 000 V直流电源再由牵引逆变器变成频率为0～200 Hz，电压为0～2 500 V的三相变频变压交流电源，提供给三相交流牵引电动机，再通过齿轮箱的传动给车轮在钢轨产生牵引力，驱动列车的运动。

列车由 8辆车构成，EC08，IC06，IC03和 EC01车是动车，而TC07，FC05，BC04和TC02是拖车（如图1所示）。

图1 动车组车辆构成EC01/EC08为带驾驶室有牵引逆变器动车,TC02/TC07为带变压器辅助逆变器拖车,IC03/IC06为有牵引逆变器动车,BC04为双辅助逆变器蓄电池餐车，FC05为双辅助逆变器蓄电池头等车。
