电动环链葫芦操作规程

电动环链葫芦操作规程
1．本机应由专人安装、操作和维护，控制台应由专人负责。

2．根据布点要求，妥善悬挂葫芦。

悬挂结束后应进行空转试验。

并调整承重链条长度，挂架后承重链的张紧状态应尽量一致。

避免载荷集中在少数几台葫芦上。

3．起吊时应由专人负责指挥，并随时检查：脚手架是否与墙体相碰，各葫芦运转是否正常等。

如发现故障，立即切断电源。

1．工程式结束时，应对葫芦进行保养维护，供下次的使用。

2．为防止链条自行翻转扭曲，葫芦出厂时已将多行链条捆在一起，使用时将葫芦上钩挂在固定点，待环链自由下垂后解除扎丝。

转移工地时，应在下钩架处将多行链捆扎，以防翻链扭曲。

注意事项：
①．操作时严禁在重物下站人。

②．不得超载使用。

③．按妥接地装置。

④．不要长时期地将脚手架空悬挂在葫芦上，每次起吊结束，应及时将脚手架紧固在墙体上。

⑤．多行链不得翻身扭曲，链条磨损过度时应及时更换新链，使用中尽量避免严重锈蚀。

⑥．下钩不得与机体相碰，应保持不小于CM。

⑦．久置室外应采取防雨、湿措旋。

⑧．不应斜拉、斜吊。

电动葫芦使用说明

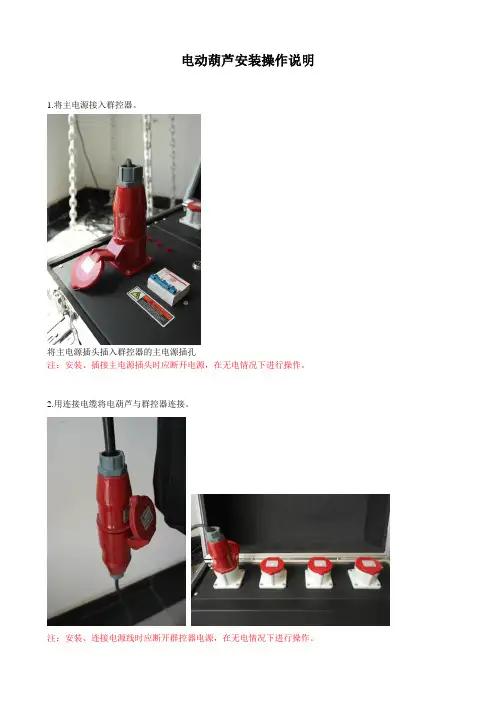

电动葫芦安装操作说明1.将主电源接入群控器。

将主电源插头插入群控器的主电源插孔
注：安装、插接主电源插头时应断开电源，在无电情况下进行操作。

2.用连接电缆将电葫芦与群控器连接。

3.将电动葫芦上吊钩直接安装在固定吊点上，或者通过吊装带、卸甲固定。

注：长期固定安装不可采用吊装带固定，短期安装上吊钩可以直接钩在吊装带或卸甲上。

4.将群控器电源接通，搬动电动葫芦的控制开关，按下启动按钮，将电动葫芦吊起。

主电源开关电动葫芦上下运转开关电动葫芦操控主开关
急停开关
注：控制多台电动葫芦时，应先点按电动葫芦操控主开关试运行，观察所有电动葫芦的运行方向是否一致。

5.安装下吊钩。

电动葫芦下吊钩
6.安装集连带。

集连带
7.将剩余链条装入集连带，
链条末端链坠
注：应先将链条末端链坠放入集连带，再依次将链条放入链带内，避免链条缠绕、打结。

进行升降操作时现场必须有一个指挥人员，观察灯架或音响在上升和下降过程中的运行情况，发现问题及时停车。

在控制器运行过程中，上下运转开关和操控主开关不能同时操作。

8.用吊装带将需要起重的物品用吊装带固定在电动葫芦的下吊钩上。

注：应保证起重物品的起重吊点牢固，避免断裂、滑脱。

9.用群控器操作一台或多台电动葫芦起降！
群控器
控制电源线。

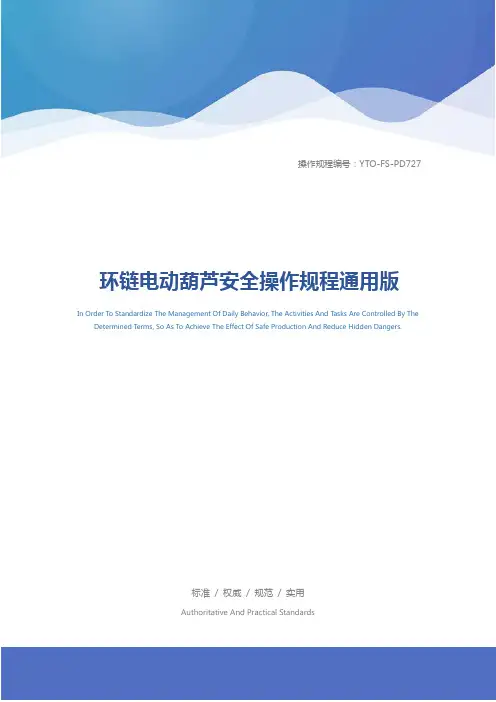

环链电动葫芦安全操作规程通用版

操作规程编号：YTO-FS-PD727环链电动葫芦安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards环链电动葫芦安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

【目的】规范起重机的使用，确保起重机正常运行及延长其使用寿命，特制定操作规程。

【适用范围】本规定适用搅拌岗位600升中转罐吊装的安全操作及维护保养。

【职责】搅拌操作人员应严格按照本规定执行。

【内容】1. 开机前的准备：2.1. 操作人员必须经车间安全员培训并经考核合格后准予操作。

2.2. 使用前应仔细检查，如、吊点安装牢固状况、吊钩、防脱片、链环、手电门、钢丝绳、钢丝绳夹头及其他防护装置等，证明完好无损后方可使用。

2. 开机操作：3.1. 插上电源，接通控制电源。

3.2. 起吊重物前试运行起重机。

3. 设备运行期间操作及注意事项：4.1. 起吊重物不得超过起重机所规定的重量。

4.2. 操作时严禁在重物下站人或行走。

4.3. 切勿超载使用。

4.4. 制动带上不得沾有油污。

4.5. 设备起吊状态下无安全防护措施，人体任何部位严禁位于起重物品下方。

4.6. 起重链条应垂直悬挂使用，其倾斜程度应保持在链条与铅垂线间夹角不大于10°-15°范围内，双行链条不得翻身扭曲。

德马格电动葫芦说明书

尊敬的顾客：
感谢您选用德马格电动葫芦。

为了方便您的选择和链条组的进一步简化，从2006年4月起我们将会对现有的几个方面实行新的构建方案。

1.规格标识：取消DC20标准。

未来将会把DC10和DC20统一称为DC10。

两者的区别在于下料的长度。

2.速度方面：消除V1，V2和VS之间的差异。

V后面的数字直接代表最大和平均提升速度，DCS型号代表额定和最大速度。

3.FEM分级：与载荷跃变递减相适应。

很抱歉我们现在不能为您提供最新的链条组资料。

请参阅本页后面的新旧模型代码。

感谢您的合作。

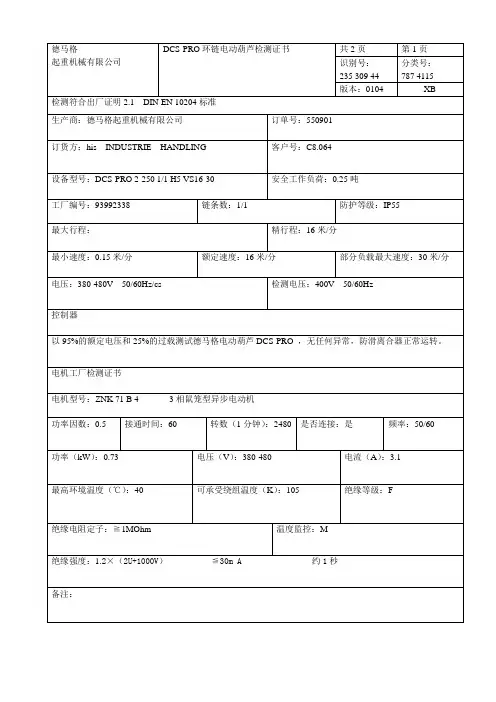

安全检验证书
德马格环链电动葫芦DC-Pro，DCS-Pro，DC-Com
德马格手控葫芦DSM-Pro，DCMS-Pro
操作人员必须仔细阅读使用说明
产品型号：DCS-PRO
生产年份：2008
驱动机构总成2m+/M5+
起重量：0.25吨
工厂代码：93992338
运行速度
德马格起重机械有限公司
邮政专用信箱67 D-58286
电话（02335）92-0
传真（02335）927676
CE认证附在使用说明中。

本款产品属于德马格最新型产品。

本产品的安装，生产和技术规定已经得到权威人士的签字认证。

（通过德国《伤害保险》“电动设备和生产手段”第4章，第5条认证）。

凯力葫芦中文说明书

赛
亚
JPKK 型环链电动葫芦说明书
编制：审核：
江阴市凯力起重电机有限公司
目录
概述………………………………………………………………（2）型号表示法………………………………………………………（5）主要技术参数尺寸表……………………………………………（7）主要安装尺寸参数表及图型对照表…………………………（9）一、结构特点与工作原理 … … … … … … … … … … … … … … … （ 1 3 ） 1、葫芦电机 … … … … … … … … … … … … … … … … … … … （ 1 3 ） 2、电器控制装置 … … … … … … … … … … … … … … … … … （ 1 3 ） 3、葫芦减速机构 … … … … … … … … … … … … … … … … … （ 1 4 ） 4、吊环、吊钩、吊钩壳装置 … … … … … … … … … … … … （ 1 4 ） 5、链条提升机构 … … … … … … … … … … … … … … … … … （ 1 7 ） 6、运行机构 … … … … … … … … … … … … … … … … … … … （ 1 9 ）二、安装与调试 … … … … … … … … … … … … … … … … … … … （ 2 0 ） 1、整机安装 … … … … … … … … … … … … … … … … … … … （ 2 0 ） 2、电器安装 … … … … … … … … … … … … … … … … … … … （ 2 0 ） 3、调试 … … … … … … … … … … … … … … … … … … … … … （ 2 1 ）三、使用与维修 … … … … … … … … … … … … … … … … … … … （ 2 2 ） 1、链条 … … … … … … … … … … … … … … … … … … … … … （ 2 2 ） 2、制动器调整方法 … … … … … … … … … … … … … … … … （ 2 5 ） 3、调整摩擦离合器的方法 … … … … … … … … … … … … … （ 2 6 ） 4、J P K K 环链电动葫芦维修保养周期表 … … … … … … … （ 2 7 ） 5、使用过程中故障排除方法 … … … … … … … … … … … … （ 2 8 ）附录：电器原理图 … … … … … … … … … … … … … … … … … … … … … （ 29）

科尼环链葫芦用户手册

8.6 行走发动机的变频器 ........................................................... 18
8.6.1 概述 ...................................................................... 18 9 安装 ........................................................................... 19
Konecranes
VKONECRANES 公司保留在不经通知的情况下改动和是拷貝.
2 C14543050550-0 PS06031 7/10/2028
安装和试用起重葫芦之前，请仔细阅读配套的使用说明书.
请妥善保管说明书，以备后用.
内容目录表
1 ................................................................................... 1 2 安全说明......................................................................... 4 3 正确操作和维护的说明 ............................................................. 5 4 行走机械的安全说明 ............................................................... 7
7.1 环链葫芦型号 ................................................................. 10 7.2 主要局部配件 ................................................................. 11 7.3 环链葫芦的运行 ............................................................... 12 7.4 环链葫芦的尺寸和重量 ......................................................... 12 7.5 环链葫芦的连接附件 ........................................................... 13 7.6 环境数据 ..................................................................... 13 7.7 印制电路板 (备有紧急停止的升降双速度)......................................... 14 8 描述－技术特征（滑车 LHT） ...................................................... 15 8.1 技术特征 ..................................................................... 15 8.2 环境数据 ..................................................................... 15 8.3 尺寸 ......................................................................... 15

科尼环链葫芦用户手册

Konecranes
KONECRANDS 公司保留在不经通知的情况下改动和更版上述信息的权利。
12/2010
3
9.3.2 行走机构的安装位置 ........................................................ 26 10 维护 – 替换 .................................................................. 27
8.6 行走发动机的变频器 ........................................................... 18
8.6.1 概述 ...................................................................... 18 9 安装 ........................................................................... 19
1

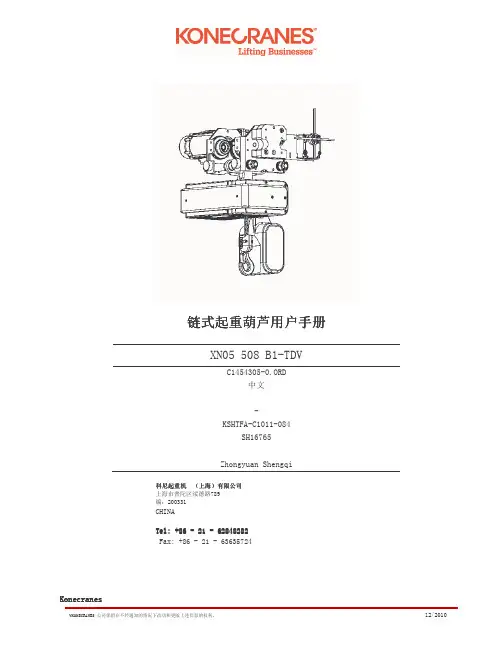

链式起重葫芦用户手册
XN05 508 B1-TDV
C1454305-0.ORD 中文
KSHTFA-C1011-084
SH16765
Zhongyuan Shengqi
科尼起重机（上海）有限公司上海市普陀区绥德路789 编：200331
CHINA Tel: +86 - 21 - 62848282 Fax: +86 - 21 - 63635724
9.1 电气 ......................................................................... 20 9.1.1 电源连接 .................................................................. 20 9.1.2 连接： .................................................................... 20

电动葫芦使用说明书

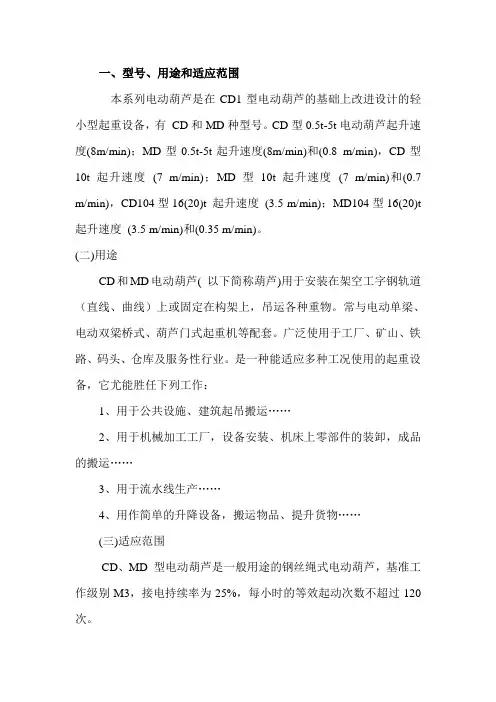

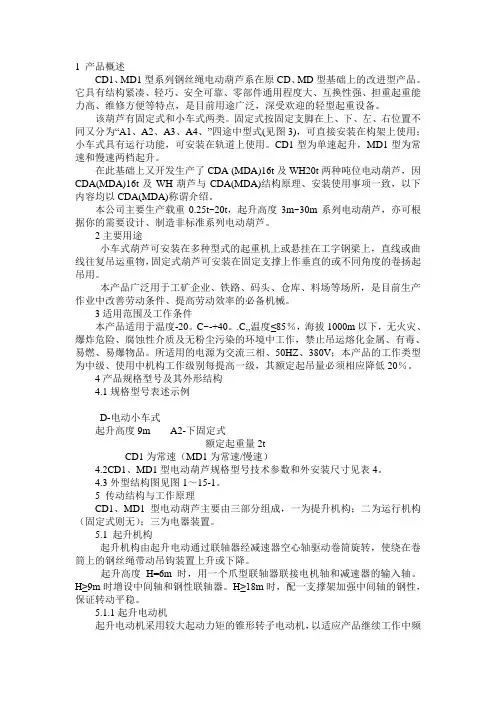

一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。

CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t 起升速度(3.5 m/min)和(0.35 m/min)。

(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。

常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。

广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。

是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。

葫芦主电路的额定电压为交流380伏，额定频率为50赫。

葫芦的工作环境温度为–25℃～+40℃。

葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。

二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。

各部件在结构上可以相对独立，维修调整方便。

1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。

本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。

电缆吊机-环链葫芦-TXK M系列说明书

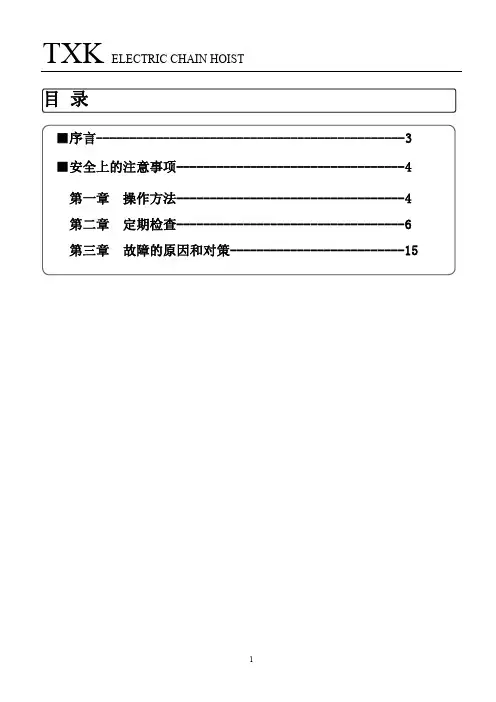

目录■序言----------------------------------------------3 ■安全上的注意事项----------------------------------4 第一章操作方法----------------------------------4 第二章定期检查----------------------------------6 第三章故障的原因和对策--------------------------15■关于免责事项●对于因火灾、地震和雷击等自然灾害、第三者的行为、其他事故、用户的故意或过失、误操作、其他越出使用环境条件的使用而产生的损坏，本公司不承担任何责任。

●对于在本产品的使用过程中或因不能使用而产生的附带损害（企业利益的损失、事业的中断、吊升载荷的损伤等），本公司不承担任何责任。

●对于因不遵守用户手册的记载内容及超出规定范围而产生的损害，本公司不承担任何责任。

●对于因与本公司未参与的机械结合而导致的误动作等而产生的损害，本公司不承担任何责任■关于用途限制●本产品不是作为载人运载产品进行设计和生产的。

所以，请勿用于人的运载搬运。

●本产品是在通常的使用环境条件下，作为使载荷上下、水平移动等装卸作业用途而进行设计的产品。

请不要在设计目的以外的场合加以使用。

●请勿将本产品作为不伴随载荷移动的设备机械的一部分进行编组使用。

■关于操作和使用人员●请熟读本用户手册及关联产品的操作说明书，在已理解其内容的基础上进行操作和使用。

●操作和使用人员请穿戴规定服装和保护用具。

■安全上的注意事项●如果环链电动葫芦的使用方法错误，将导致吊升载荷的坠落等危险状态。

在安装、操作和使用、保养检查前，请务必熟读本用户手册，正确使用。

请在熟练掌握机械知识、安全信息、注意事项等所有内容后再进行使用。

●操作任何一种起重设备都可能具备潜在的危险会造成人员或财产方面的损失。

●而操作人员若不遵守正确的操作方式及注意事项时，发生危险的机会将会大幅度的增加，因此在您开始使用本公司的产品之前，每一位操作者都应该对手册中所有的说明内容及注意事项完全熟悉，这样才能确保操作的安全。
