BMS系列环链电动葫芦使用说明书

电动葫芦说明书和外包装设有T址一、产品介绍电动葫芦是一种通过电能驱动的起重设备，它可以用于吊装货物或物体。

本产品采用高品质材料制造，结构紧凑，重量轻，操作方便。

本说明书将为用户提供使用电动葫芦的详细指导和注意事项。

二、产品规格1. 最大起重量：根据不同型号可选，通常为500kg、1000kg、2000kg等。

2.起升高度：根据不同型号可选，通常为3m、6m、9m等。

3. 牵引速度：根据不同型号可选，通常为8m/min、10m/min、12m/min等。

4.额定电压：通常为220V、380V等。

三、产品特点1.安全可靠：本产品采用高品质电机和电线设备，可确保运行过程中的安全可靠性。

2.灵活多用途：电动葫芦可用于吊装货物、维修设备、安装等多种场景，适应性强。

3.起重能力强：产品最大起重重量较大，可满足大部分货物的吊装需求。

4.操作简单：本产品操作简单，只需按下相应的按钮即可实现上下运行。

四、使用方法1.使用前检查：确保电动葫芦的外观完好无损，各部件连接紧固，电源线接线正确。

2.电源连接：将电源线连接到适配器或电源插座，并确保电源电压与设备额定电压相匹配。

3.操作顺序：首先按下启动开关，然后使用上升和下降按钮控制物体的升降。

4.注意事项：使用过程中注意保持清洁卫生，避免水或其他液体进入设备内部。

五、安全使用注意事项1.严禁在不正常工作环境下使用电动葫芦，如高温、潮湿等。

2.在使用过程中应保持设备周围通风良好，避免长时间工作导致设备过热。

3.严禁将电动葫芦用于超出额定起重重量的物体，以免危险发生。

5.使用过程中应保持设备稳定，避免碰撞和摔落，以免导致设备损坏。

六、产品维护与保养1.定期检查设备各部件的连接紧固情况，确保设备正常运行。

2.定期清洁设备外表面，避免灰尘和脏物进入设备内部。

3.如果设备存放时间较长，请拔掉电源线，避免设备长时间待机。

七、故障排除1.如果电动葫芦不能正常启动，请检查电源线是否连接正确。

环链电动葫芦安全操作规程环链电动葫芦是一种用于起吊、悬挂和搬运重物的机械设备，具有提升效率高、操作便捷等优点，被广泛应用于各个行业。

然而，在使用环链电动葫芦的过程中，如果不遵守安全操作规程，将会存在一定的危险和风险。

因此，为了确保操作人员和设备的安全，有必要制定环链电动葫芦的安全操作规程。

下面，我们将详细介绍环链电动葫芦的安全操作规程，以便操作人员能够正确、安全地使用环链电动葫芦。

一、环链电动葫芦的基本知识1. 了解葫芦的性能和结构，熟悉其工作原理和操作方法。

2. 掌握环链电动葫芦的额定载荷和提升高度，不得超过其额定工作范围，防止过载和超高作业。

3. 确保环链电动葫芦的电源电压符合要求，避免电压不稳定或过高过低造成设备故障。

4. 定期检查环链电动葫芦的运行状态和配件是否完好，如有异常及时停止使用并进行维修。

环链电动葫芦安全操作规程（二）1. 在使用环链电动葫芦前，需要经过专业的培训，掌握设备的安全操作方法和操作规程，获得操作资格证书。

2. 在操作环链电动葫芦时，必须配戴合格的安全帽、安全鞋和手套等个人防护装备，确保人身安全。

3. 在使用环链电动葫芦前，要检查其各个部件是否完好无损，特别是电缆、吊钩、刹车等部分，防止损坏和故障造成事故。

4. 确保环链电动葫芦的电源线路接地良好，不得出现漏电等情况，避免触电事故的发生。

5. 操作环链电动葫芦时，严禁超载使用，不得提升超过额定载荷的物体，避免发生安全事故。

6. 确保提升物体的稳定性，不得使用不符合要求的吊钩或吊具，确保提升过程中物体不会脱落或滑落。

7. 在操作环链电动葫芦时，迅速准确地控制提升、停止和放下，避免意外发生。

8. 确保工作现场清洁整齐，不得有杂物和障碍物，防止操作过程中的意外事故。

9. 在操作环链电动葫芦时，要保持集中注意力，不得分散注意力或玩忽职守，确保操作的安全性和准确性。

10. 禁止未经授权的人员操作环链电动葫芦，确保设备的安全和有效使用。

2023年环链电动葫芦安全操作规程第一章总则第一条为了确保环链电动葫芦的安全操作，避免事故发生，保障人身和财产安全，依据有关法律法规以及行业标准，制定本规程。

第二条适用范围：本规程适用于所有使用环链电动葫芦的人员及相关管理人员。

第二章安全操作规程第三条环链电动葫芦的操作人员应具备以下资格：1. 年满18周岁以上，并接受过环链电动葫芦操作培训；2. 具备明确的工作职责和任务；3. 熟悉环链电动葫芦的结构、性能、操作方法和安全规范。

第四条操作前的准备工作：1. 每日操作前应对环链电动葫芦进行外观、电源及电机等检查，确保正常；2. 必须保证葫芦的工作环境干燥，没有易燃、易爆物品；3. 必须保证操作场地宽敞，无威胁操作安全的障碍物。

第五条操作时应注意事项：1. 在操作环链电动葫芦之前，应通知其他工作人员，确保操作区域的安全；2. 操作人员必须站在安全位置上控制葫芦，不得站在负载下方；3. 操作，人员不得将环链电动葫芦用作人员乘坐的设备；4. 在负载超过规定的最大额定负荷时，严禁使用环链电动葫芦；5. 操作人员在操作过程中，严禁离开操作位置，必要时应有其他人员代替；6. 负载抬升时，应保持平稳，不允许猛拉猛放，避免因负载摆动而引发事故；7. 操作过程中应注意绳索和链条的情况，发现有损坏或异常应立即停止使用并报告相关人员；8. 操作结束后，应将环链电动葫芦归位并关闭电源。

第六条环链电动葫芦的维护保养：1. 环链电动葫芦每月应进行一次维护，包括检查电缆和电源线，以及关键部件的磨损情况；2. 每6个月应进行一次全面的维修保养，检查和清理电机、制动器、链条和滑轮等部件；3. 维护保养时应断开电源，并由专业人员进行维修；4. 维修保养记录应详细记录，并保存至少一年。

第三章管理制度第七条环链电动葫芦的管理人员应：1. 负责对使用环链电动葫芦的人员进行培训，并监督其合规操作；2. 根据实际情况，制定使用环链电动葫芦的操作规程，并进行宣传和培训；3. 负责组织环链电动葫芦的定期检查和维护保养；4. 记录环链电动葫芦的使用情况、维护情况以及事故记录，并保留至少两年。

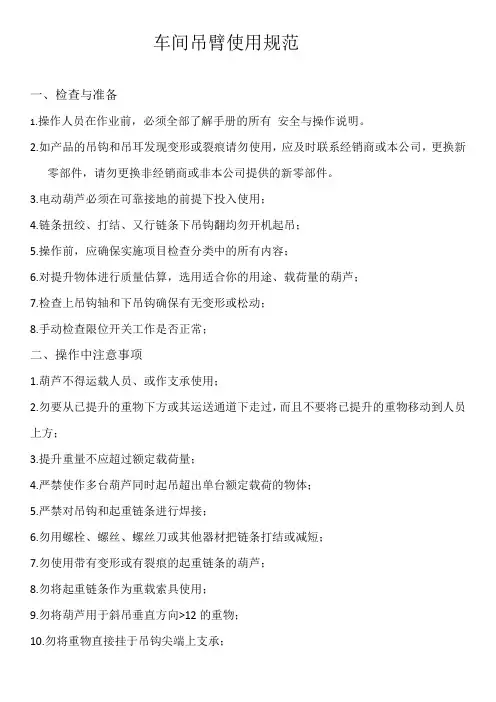

车间吊臂使用规范一、检查与准备1.操作人员在作业前，必须全部了解手册的所有安全与操作说明。

2.如产品的吊钩和吊耳发现变形或裂痕请勿使用，应及时联系经销商或本公司，更换新零部件，请勿更换非经销商或非本公司提供的新零部件。

3.电动葫芦必须在可靠接地的前提下投入使用；4.链条扭绞、打结、又行链条下吊钩翻均勿开机起吊；5.操作前，应确保实施项目检查分类中的所有内容；6.对提升物体进行质量估算，选用适合你的用途、载荷量的葫芦；7.检查上吊钩轴和下吊钩确保有无变形或松动；8.手动检查限位开关工作是否正常；二、操作中注意事项1.葫芦不得运载人员、或作支承使用；2.勿要从已提升的重物下方或其运送通道下走过，而且不要将已提升的重物移动到人员上方；3.提升重量不应超过额定载荷量；4.严禁使作多台葫芦同时起吊超出单台额定载荷的物体；5.严禁对吊钩和起重链条进行焊接；6.勿用螺栓、螺丝、螺丝刀或其他器材把链条打结或减短；7.勿使用带有变形或有裂痕的起重链条的葫芦；8.勿将起重链条作为重载索具使用；9.勿将葫芦用于斜吊垂直方向>12的重物；10.勿将重物直接挂于吊钩尖端上支承；11.勿将悬吊的重物或产品从膜架或物品上方通过卸载，卸载时缓慢进行避免重物碰伤或碰到其它物品上。

三、操作完毕1.操作之后应确保将重物安全的降落下来，以避免重物掉落；2.操作完毕后及时按下手电门总停按钮，避免他人误操作。

四、项目检查与维护1.确保由专业人员按第4章节项目检查和第5章节维护所规定的规则进行定期项目检查与维护，否则请与你的经销商或公司联系落实其项目检查与维护事宜；2.勿拉长或焊接起重链条7起重链条由特殊合金钢制作，不得焊接或改装。

五、项目检查与保养要保持连续和令人满意的操作，必须实施定期项目检查规程，更换磨损或损坏的零部件，以使其不成为非安全操作的隐患。

项目检查间隔依葫芦使用情况和工作级别而定，并基于所使用的葫芦环境以及重要零部件的磨损程度老化和故障的程度来确定项目检查间隔。

电动葫芦电动葫芦开箱使用前，首先应该应该详细了解电动葫芦的详细说明书，对电动葫芦的性能和使用方法有大概的了解。

电动葫芦的常识：1、开动前应认真检查设备的机械、电气、钢丝绳、吊钩、限位器等是否完好可靠。

2、不得超负荷起吊。

起吊时，手不准握在绳索与物件之间。

吊物上升时严防撞顶。

3、起吊物件时，必须遵守挂钩起重工安全操作规程。

捆扎时应牢固，在物体的尖角缺口处应设衬垫保护。

4、使用拖挂线电气开关起动，绝缘必须良好。

正确按动电钮，操作时注意站立的位置。

5、单轨电动葫芦在轨道转弯处或接近轨道尽头时，必须减速运行。

6、凡有操作室的电动葫芦必须有专人操作，严格遵守行车工有关安全操作规程。

操作规程第一条：带有驾驶室的起重机械必须设有专人驾驶。

严禁非驾驶人员操作。

第二条：起重机司机须持有特殊工种操作证，方能按指定机型独立操作。

第三条：起重机械凡有下列情况之一者，禁止使用。

1、钢丝绳达到报废标准。

2、吊钩、滑轮、卷筒达到报废标准。

3、制动器的制动力矩刹不住额定载苛。

4、限位开关失灵。

5、主要受力件有裂纹、开焊。

6、主梁弹性变形或永久变形超过修理界限。

7、车轮裂纹、掉片、严重啃轨或"三条腿"。

8、电气接零保护挂靠失去作用或绝缘达不到规定值。

9、电动机温升超过规定值。

10、转子、电阻一相开路。

11、车上有人（检查、修理指定专人指挥时除外）。

12、露天起重机当风力达六级及以上。

13、新安装、改装、大修后未经验改合格。

14、轨道行车梁松动、断裂、物件破碎、终点车档失灵。

第四条：一般通用桥式起重机操作规程：1、工作前严禁饮酒。

2、不准带无关人员上车。

3、开车前先检查机械、电气、安全装置是否良好；车上有无可碰、卡、挂现象；确认一切正常，打铃告警后，再送电试车。

4、检查试车中发现有第三条规定情况之一时，应立即停车。

5、操作中必须精力集中，与下面密切配合。

操作时不准吸烟、吃东西和与他人谈话。

7、操作中严格执行"十不吊"：①超过额定负苛不吊。

一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。

CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t 起升速度(3.5 m/min)和(0.35 m/min)。

(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。

常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。

广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。

是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。

葫芦主电路的额定电压为交流380伏，额定频率为50赫。

葫芦的工作环境温度为–25℃～+40℃。

葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。

二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。

各部件在结构上可以相对独立，维修调整方便。

1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。

本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。

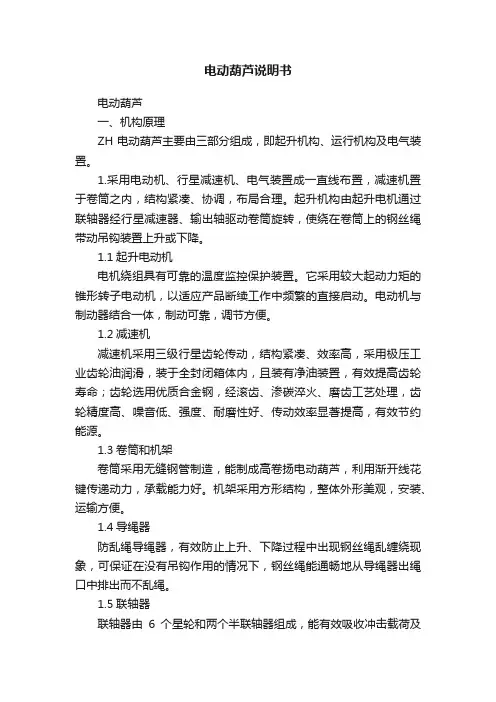

电动葫芦说明书电动葫芦一、机构原理ZH电动葫芦主要由三部分组成，即起升机构、运行机构及电气装置。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。

起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机电机绕组具有可靠的温度监控保护装置。

它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。

电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。

机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。

吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。

1.7钢丝绳钢丝绳采用GB8918,6×36SW+FC型或18×7+FC型起重用线接触钢丝绳，强度高，经久耐用，可根据用户需要采用挠性更佳的钢丝绳。

2.运行机构运行机构由三合一驱动装置、主动装置、从动轮组等共同组成，可安装在单梁起重机的主梁下方、安装在单梁起重机主梁侧面、安装在单梁起重机主梁的上面、也可安装在双梁起重机两主梁的上面，在轨道上做往复移动。

环链电动葫芦日常使用维护说明
1.切勿通过电缆来前后或左右移动起重葫芦。

2.未经制造者的许可不得改动安全部件的数值和调节器。

3.未经制造者或受训的维护代理之授权，切勿修理或改装起重葫芦。

4.切勿使用起重葫芦去拽拉.抖松或斜拉物体。

5.切勿触碰移动中的部件。

6.若起重葫芦维修不善（磨损.变形……）切勿使用。

7.切勿让起重葫芦遭受严重的震动，切勿将起重链用作吊索。

8.切勿在操作者操作起重葫芦时分散其注意力.
9.若没有必要，切勿让负载悬挂着。

10.若需移动葫芦，应以推动负载来实现。

11.切勿使用不必要的控制（避免使用按钮的点动—停止—启动频繁操作），否责会造成起重葫芦的过热甚至损坏。

12.切勿用非许可的电源运行起重葫芦（电压不足或电压过高，无相位）。

13.切勿将负载倾斜拉动，最大的允许角度为3度。

14.若发生危险操作或如果起重葫芦出现问题时（异常响声.异常动作……），请通知维修人员进行维修。

15.链条应当定期加注润滑油（七天为一周期）。

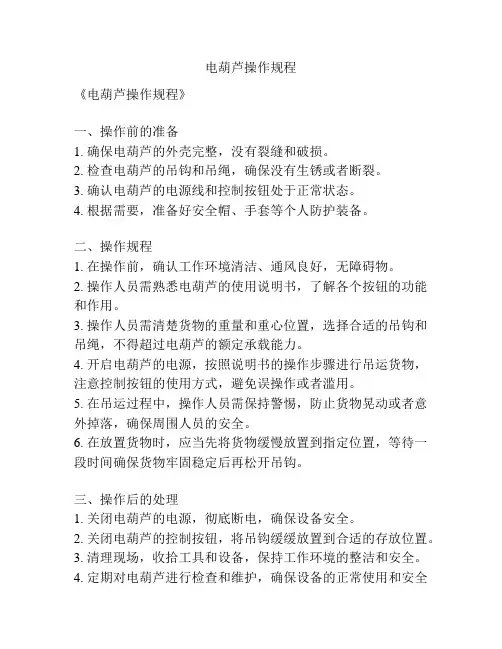

电葫芦操作规程
《电葫芦操作规程》
一、操作前的准备
1. 确保电葫芦的外壳完整，没有裂缝和破损。

2. 检查电葫芦的吊钩和吊绳，确保没有生锈或者断裂。

3. 确认电葫芦的电源线和控制按钮处于正常状态。

4. 根据需要，准备好安全帽、手套等个人防护装备。

二、操作规程
1. 在操作前，确认工作环境清洁、通风良好，无障碍物。

2. 操作人员需熟悉电葫芦的使用说明书，了解各个按钮的功能和作用。

3. 操作人员需清楚货物的重量和重心位置，选择合适的吊钩和吊绳，不得超过电葫芦的额定承载能力。

4. 开启电葫芦的电源，按照说明书的操作步骤进行吊运货物，注意控制按钮的使用方式，避免误操作或者滥用。

5. 在吊运过程中，操作人员需保持警惕，防止货物晃动或者意外掉落，确保周围人员的安全。

6. 在放置货物时，应当先将货物缓慢放置到指定位置，等待一段时间确保货物牢固稳定后再松开吊钩。

三、操作后的处理
1. 关闭电葫芦的电源，彻底断电，确保设备安全。

2. 关闭电葫芦的控制按钮，将吊钩缓缓放置到合适的存放位置。

3. 清理现场，收拾工具和设备，保持工作环境的整洁和安全。

4. 定期对电葫芦进行检查和维护，确保设备的正常使用和安全
性。

总之，操作电葫芦时，操作人员需严格按照规程进行操作，确保设备的安全和货物的顺利吊运，做好安全意识教育和培训，提高操作人员的安全意识和技能水平。

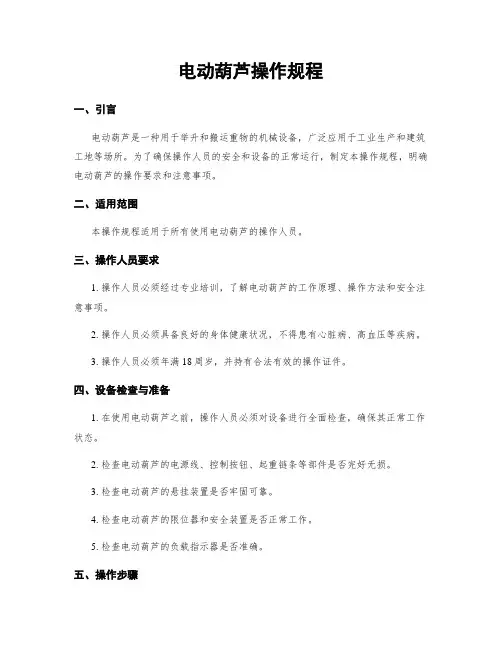

电动葫芦操作规程一、引言电动葫芦是一种用于举升和搬运重物的机械设备，广泛应用于工业生产和建筑工地等场所。

为了确保操作人员的安全和设备的正常运行，制定本操作规程，明确电动葫芦的操作要求和注意事项。

二、适用范围本操作规程适用于所有使用电动葫芦的操作人员。

三、操作人员要求1. 操作人员必须经过专业培训，了解电动葫芦的工作原理、操作方法和安全注意事项。

2. 操作人员必须具备良好的身体健康状况，不得患有心脏病、高血压等疾病。

3. 操作人员必须年满18周岁，并持有合法有效的操作证件。

四、设备检查与准备1. 在使用电动葫芦之前，操作人员必须对设备进行全面检查，确保其正常工作状态。

2. 检查电动葫芦的电源线、控制按钮、起重链条等部件是否完好无损。

3. 检查电动葫芦的悬挂装置是否牢固可靠。

4. 检查电动葫芦的限位器和安全装置是否正常工作。

5. 检查电动葫芦的负载指示器是否准确。

五、操作步骤1. 确保工作场所安全，清除可能影响操作的障碍物。

2. 根据实际需要，选择合适的起重链条和吊钩。

3. 将电动葫芦悬挂在起重装置上，并确保悬挂装置牢固可靠。

4. 打开电源开关，确认电动葫芦的电源线连接正确。

5. 按照操作说明，使用控制按钮控制电动葫芦的上下运动。

6. 在操作过程中，严禁超载使用电动葫芦，以免造成设备损坏或事故发生。

7. 在起重过程中，操作人员应保持专注，注意观察吊钩和起重物的运动状态。

8. 在起重物到达目标位置后，将吊钩缓慢放下，确保安全放置。

9. 关闭电源开关，切断电动葫芦的电源供应。

10. 在操作结束后，及时清理工作场所，将电动葫芦归位并进行必要的维护保养。

六、安全注意事项1. 操作人员在操作电动葫芦时，必须佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、防滑鞋等。

2. 严禁在电动葫芦下方或负载上方站立或通过。

3. 在起重过程中，禁止站在起重物下方，以免发生意外。

4. 在操作过程中，禁止将手或其他物体伸入电动葫芦的工作区域。
