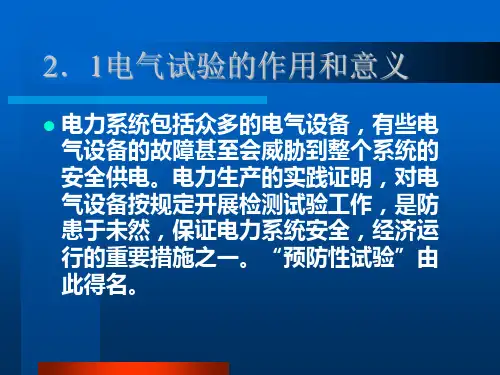

第一部分高压电气试验基本知识一高压电气试验的意义电气设备在制造或检修过程中,由于材质或工艺存在瑕疵,或者由于操作人员的疏忽,在电气设备内部留下潜伏性缺陷。
如果将存在缺陷的电气设备投入电力系统运行,有的当时就会发生事故。
有的虽然暂时不发生事故,但运行一段时间后,由于受电动力,温度,湿度等多种因素的作用,就会使缺陷进一步发展。
最后也会扩大事故。
电气事故会引起很严重的后果,不仅损坏设备,而且造成线路跳闸,电力中断,严重影响社会生活秩序和生产活动。
为了防止电气设备在投入运行时或运行中发生事故,必须对电气设备进行高压电气试验,以便及时发现设备中潜伏的缺陷。
因此高压试验是防止电气事故发生的重要手段,对电力系统安全运行有十分重要的意义。
二高压电气试验的分类1 根据试验目的任务不同分类:A 交接试验电气设备安装竣工后的验收试验称为交接试验。
交接试验执行国家标准GB50150-2006 (电气装置安装工程电气设备交接试验标准)B 预防性试验指对已投入运行的电气设备,为了及时发现运行中设备的隐患,预防发生事故或设备损坏,而进行的试验或检测称为预防性试验。
预防性试验执行电力行业标准《电力设备预防性试验规程》 DL/T 596-1996 。
C 其他试验1)临时性试验电气设备在运行中遇到异常情况,根据具体需要,临时对电气设备进行事故调查试验。
2)带电测量和在线监测所谓“带电测量”,是指在运行电压下的设备,采用专用仪器,由人员参与进行的测量。
而“在线监测”是指在不影响设备运行的条件下,对设备状况连续或定时进行监测。
这种监测一般是自动进行的。
(电力设备预防性试验规程)规定:如果经实用考核证明用带电测量和在线监测技术能达到停电试验的效果,经批准可以不做停电试验或适当延长试验周期。
3)电气设备的工厂试验指电气设备制造厂产品出厂前的各种试验。
2 根据试验项目内容不同分类:A 绝缘试验绝缘试验是指对电气设备绝缘状况的检查试验。
绝缘试验主要包括电气设备外绝缘外观检查,绝缘特性数据测试和耐压试验。

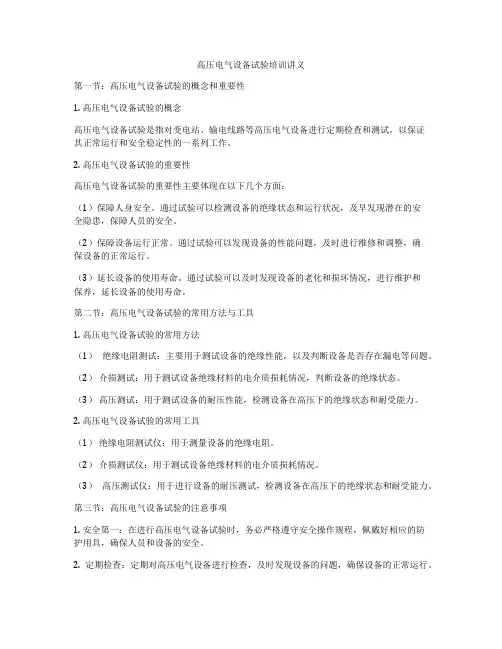

高压电气设备试验培训讲义第一节:高压电气设备试验的概念和重要性1. 高压电气设备试验的概念高压电气设备试验是指对变电站、输电线路等高压电气设备进行定期检查和测试,以保证其正常运行和安全稳定性的一系列工作。
2. 高压电气设备试验的重要性高压电气设备试验的重要性主要体现在以下几个方面:(1)保障人身安全。
通过试验可以检测设备的绝缘状态和运行状况,及早发现潜在的安全隐患,保障人员的安全。
(2)保障设备运行正常。
通过试验可以发现设备的性能问题,及时进行维修和调整,确保设备的正常运行。
(3)延长设备的使用寿命。
通过试验可以及时发现设备的老化和损坏情况,进行维护和保养,延长设备的使用寿命。
第二节:高压电气设备试验的常用方法与工具1. 高压电气设备试验的常用方法(1)绝缘电阻测试:主要用于测试设备的绝缘性能,以及判断设备是否存在漏电等问题。
(2)介损测试:用于测试设备绝缘材料的电介质损耗情况,判断设备的绝缘状态。
(3)高压测试:用于测试设备的耐压性能,检测设备在高压下的绝缘状态和耐受能力。
2. 高压电气设备试验的常用工具(1)绝缘电阻测试仪:用于测量设备的绝缘电阻。
(2)介损测试仪:用于测试设备绝缘材料的电介质损耗情况。
(3)高压测试仪:用于进行设备的耐压测试,检测设备在高压下的绝缘状态和耐受能力。
第三节:高压电气设备试验的注意事项1. 安全第一:在进行高压电气设备试验时,务必严格遵守安全操作规程,佩戴好相应的防护用具,确保人员和设备的安全。
2. 定期检查:定期对高压电气设备进行检查,及时发现设备的问题,确保设备的正常运行。
3. 专业操作:高压电气设备试验需要经过专业培训,并获得相应的资质证书,确保操作人员具备相关的专业知识和技能。
4. 记录完整:在进行高压电气设备试验时,需要做好详细的记录,包括试验时间、设备状况、测试结果等内容,以便于日后的追溯和分析。
5. 及时处理:在进行高压电气设备试验时,如发现设备存在问题,需及时处理和通知相关部门,确保设备运行的安全和稳定。
高压电气设备试验pdf一、引言高压电气设备是电力系统的重要组成部分,其性能和安全性直接关系到电力系统的稳定运行。
为了确保高压电气设备的正常运行,需要进行定期的试验和检测。
本文将介绍高压电气设备试验的目的、方法、步骤和注意事项。
二、高压电气设备试验的目的高压电气设备试验的主要目的是检查设备的性能和安全性,确保设备在正常运行时能够满足电力系统的要求。
具体来说,高压电气设备试验的目的包括以下几个方面:1. 检查设备的绝缘性能,确保设备在运行过程中不会出现漏电、击穿等安全问题。
2. 检查设备的机械性能,确保设备在运行过程中不会出现变形、松动等故障。
3. 检查设备的电气性能,确保设备在运行过程中能够正常工作,不会出现误动、拒动等问题。
三、高压电气设备试验的方法高压电气设备试验的方法包括绝缘电阻测试、耐压试验、局放试验、机械特性试验等多种方法。
下面将对其中几种常用的方法进行介绍:1. 绝缘电阻测试:通过测量设备绝缘电阻的大小,可以判断设备的绝缘性能是否良好。
通常采用兆欧表进行测量。
2. 耐压试验:通过模拟设备在正常运行时的电压情况,对设备进行高压测试,以检查设备的耐压性能是否符合要求。
通常采用直流耐压试验或交流耐压试验。
3. 局放试验:通过检测设备局部放电的情况,可以判断设备的绝缘性能是否存在缺陷。
通常采用超声波检测仪或超高频检测仪进行检测。
4. 机械特性试验:通过模拟设备在正常运行时的动作情况,对设备的机械性能进行检查。
通常采用模拟操作或实际操作的方式进行。
四、高压电气设备试验的步骤高压电气设备试验的步骤包括准备阶段、试验阶段和总结阶段。
下面将对这三个阶段的详细步骤进行介绍:1. 准备阶段:在开始试验前,需要对设备进行全面的检查和准备工作。
包括检查设备的外观是否完好、连接是否牢固、绝缘是否良好等。
同时,还需要准备好所需的试验设备和工具,如兆欧表、直流耐压仪、超声波检测仪等。
2. 试验阶段:根据试验计划和要求,按照规定的步骤进行试验。
高压电气试验培训课件1. 介绍高压电气试验是电力行业中对电气设备进行安全性能和功能性能检测的重要环节。
本课件旨在提供一份详尽的高压电气试验培训材料,帮助学员了解高压电气试验的基本概念、流程和注意事项。
2. 高压电气试验的基本概念2.1 高压电气试验定义高压电气试验是指在额定电压以上,对电气设备进行性能测试和耐受性测试的一种试验方法。
2.2 高压电气试验的意义高压电气试验能够验证电器设备在正常工作条件下的安全可靠性,提高设备的耐用性和可靠性,降低事故风险。
2.3 高压电气试验的分类高压电气试验可以分为以下几种类型:•绝缘强度试验•整机工频耐压试验•外壳保护试验3. 高压电气试验的流程3.1 试验前准备•确定试验对象和试验目的•检查试验设备和周边环境是否满足要求•制定试验方案和安全措施3.2 试验操作步骤1.设备接线准备2.试验设备调整与校验3.试验设备连接和开关操作4.试验参数设定和实时监测3.3 试验结果分析•对试验结果进行评估与记录•判断试验设备是否合格•分析不合格原因并提出改进建议4. 高压电气试验的注意事项•操作人员应具备相关安全知识和操作技能•严格遵守操作规程和电器设备使用规范•定期维护和检修试验设备•在试验过程中保持警觉,及时处理异常情况5. 高压电气试验的案例分析本章节将结合具体案例对高压电气试验进行实例分析,以帮助学员更好地理解试验过程和结果分析方法。
6. 高压电气试验的未来发展方向基于新技术和需求的快速发展,高压电气试验将迎来新的挑战和机遇。
本章节将介绍高压电气试验的未来发展方向和趋势。
7. 总结通过本课件的学习,学员将对高压电气试验的基本概念、流程、注意事项等方面有一个全面的了解和认识。
高压电气试验作为电力行业的重要环节,将为电器设备的安全和可靠运行提供有力保障。
注意:请根据实际情况和需求,对课件内容进行必要的调整和补充。
第一部分高压电气试验基本知识一高压电气试验的意义电气设备在制造或检修过程中,由于材质或工艺存在瑕疵,或者由于操作人员的疏忽,在电气设备内部留下潜伏性缺陷。
如果将存在缺陷的电气设备投入电力系统运行,有的当时就会发生事故。
有的虽然暂时不发生事故,但运行一段时间后,由于受电动力,温度,湿度等多种因素的作用,就会使缺陷进一步发展。
最后也会扩大事故。
电气事故会引起很严重的后果,不仅损坏设备,而且造成线路跳闸,电力中断,严重影响社会生活秩序和生产活动。
为了防止电气设备在投入运行时或运行中发生事故,必须对电气设备进行高压电气试验,以便及时发现设备中潜伏的缺陷。
因此高压试验是防止电气事故发生的重要手段,对电力系统安全运行有十分重要的意义。
二高压电气试验的分类1 根据试验目的任务不同分类:A 交接试验电气设备安装竣工后的验收试验称为交接试验。
交接试验执行国家标准GB50150-2006(电气装置安装工程电气设备交接试验标准)B 预防性试验指对已投入运行的电气设备,为了及时发现运行中设备的隐患,预防发生事故或设备损坏,而进行的试验或检测称为预防性试验。
预防性试验执行电力行业标准《电力设备预防性试验规程》DL/T 596-1996。
C 其他试验1)临时性试验电气设备在运行中遇到异常情况,根据具体需要,临时对电气设备进行事故调查试验。
2)带电测量和在线监测所谓“带电测量”,是指在运行电压下的设备,采用专用仪器,由人员参与进行的测量。
而“在线监测”是指在不影响设备运行的条件下,对设备状况连续或定时进行监测。
这种监测一般是自动进行的。
(电力设备预防性试验规程)规定:如果经实用考核证明用带电测量和在线监测技术能达到停电试验的效果,经批准可以不做停电试验或适当延长试验周期。
3)电气设备的工厂试验指电气设备制造厂产品出厂前的各种试验。
2 根据试验项目内容不同分类:A 绝缘试验绝缘试验是指对电气设备绝缘状况的检查试验。
绝缘试验主要包括电气设备外绝缘外观检查,绝缘特性数据测试和耐压试验。
绝缘试验又分为非破坏性试验和破坏性试验。
1)非破坏性试验非破坏性试验是指使用较低的试验电压(一般低于电气设备的额定电压)或其他不会损伤绝缘的办法来测量绝缘的某些特性,从而判断绝缘内部是否存在缺陷。
常用的非破坏性试验有:绝缘电阻和吸收比测量,直流泄漏电流测量,绝缘介质损耗角正切值测量(简称介质损失角测量)2)破坏性试验破坏性试验是指对电气设备进行耐压试验。
试验电压远高于电气设备正常运行时所承受的电源电压。
通过耐压试验,可以考核电气设备遇到过电压时的承受能力。
如果电气设备的绝缘裕度达不到技术标准所规定的要求,则耐压试验时会出现绝缘击穿,造成损坏,因此这种试验称为破坏性试验。
耐压试验有以下几种:(1)直流耐压试验。
(对被试品施加直流高压)(2)交流耐压试验。
交流耐压又包括工频耐压试验和感应耐压试验。
工频耐压试验。
工频耐压试验时利用工频交流电源通过调压装置,经过升压变压器的高压输出端输出一个交流高压,对被试品进行高压耐压试验。
称为工频耐压试验,也称为交流外施电压试验,或简称交流耐压试验。
感应耐压试验。
是指交流耐压试验时利用被试品(变压器或电压互感器)本身一,二次绕组之间的电磁感应原理产生的高压电对自身进行的耐压试验。
感应耐压试验时在被试品的低压侧施加一个试验电压,在被试品的铁心中产生磁通,通过电磁感应原理在被试设备的高压绕组感应产生高电压,从而达到耐压试验的目的。
感应耐压试验不能用于直流耐压试验。
(3)冲击耐压试验。
B 特性试验通常把绝缘试验以外的电气试验通称为特性试验。
特性试验的目的就是检验电气设备的技术特性是否符合有关技术规程的要求,以满足电气设备正常运行的需要。
有些电气设备既要进行绝缘试验,又要进行特性试验。
如变压器。
但有些只要进行绝缘试验,无特性试验项目,如绝缘子,电力电缆等设备。
三高压电气试验的要求1 试验工作的计划安排:无论是电气设备交接试验或者预防性试验,都要事先安排好试验计划。
试验周期,项目和标准都要严格执行规程规定。
A 交接试验计划的安排:一般情况下,将交接试验安排在电气设备安装竣工后,既投运前进行。
但有的交接试验项目必须在安装施工过程中进行。
如运到现场的变压器就需要测量与铁心绝缘的个紧固件的绝缘电阻。
B 预防性试验的计划安排:电气设备预防性试验严格按照《电力设备预防性试验规程》规定的各类电气设备的试验周期安排试验计划。
对有的电气设备,根据运行状况及历次的试验数据经过综合分析判断,按照具体需要,也可以在规程允许的范围内缩短或延长试验周期。
为了便于对历年的试验数据进行比较,通常将同一设备的预防性试验尽量安排在相同的季节。
接地电阻的测量要安排在土壤水分较少的时候。
2 绝缘试验的总体要求1)在进行与温度和湿度有关的各种试验时(如测量直流电阻。
绝缘电阻,泄露电流,介质损失角),应同时测量被试品的温度和周围空气的温度和湿度。
被试品的温度不应低于+5℃,户外试验应在良好的天气进行,且空气相对湿度一般不高于80﹪。
对油侵式变压器等冲油设备,应以被试品上层油温作为测试温度。
2)试验顺序:先进行非破坏性试验,最后进行破坏性试验。
如果非破坏性试验未能通过,则不能进行破坏性试验。
对于冲油设备,只有在油试验合格后方可进行破坏性试验。
3)对试验电压极性的要求:进行直流高压试验时,应采用负极性接线。
既负极加压,正极接地。
其目的是为了防止外绝缘的闪络和易于发现绝缘受潮等缺陷。
4)当电力设备的额定电压与实际使用的额定工作电压不同时,应根据下列原则确定试验电压:a 当采用额定电压较高的设备以加强绝缘时,应按照设备的额定电压的试验标准确定试验电压。
b 当采用额定电压较高的设备作为代用设备时,应按照实际使用的额定工作电压确定其试验电压。
C 为满足高海拔地区的要求而采用较高电压等级的设备时,应在安装地点按实际使用的的额定工作电压确定其试验电压。
5)非标准电压等级的电气设备试验电压的确定:对于非标准电压等级的电气设备,当没有规定其交流耐压试验电压值时,可根据试验规程中规定的相邻电压等级的同类设备按比例采用插入法算出试验电压。
110KV以下的电力设备,应按照规程进行耐压试验,有特殊规定的除外。
50Hz的交流耐压试验,加至试验电压后的持续时间,凡无特殊说明者,均为1分钟。
6)冲油设备静止时间的规定:冲油电力设备应在充满合格油,并注意静止一定时间待气泡消除后方可进行。
静置时间按制造厂要求执行,制造厂无规定时,则应依据设备的额定电压满足以下要求:500KV>72h220KV及330KV>48h110KV及以下>24h7)连接在一起的多个电气设备的绝缘试验的规定:在进行绝缘耐压试验时,除制造厂装配的成套设备外,应尽量将连接在一起的各种设备分离开来单独试验。
但同一试验电压的设备可以连接在一起进行试验。
为了便于现场试验工作,已有单独试验记录的若干不同试验电压的电力设备,在单独试验有困难时,也可以连在一起进行试验,但试验电压应采用所连接设备中的最低试验电压。
8)保证试验质量,防止发生误判断电气试验要保证试验质量,必须做到:防止误试验,防止误接线,防止误判断,试验仪器必须定期效验。
a:防止误试验就是要防止搞错试验项目和试验标准执行错误。
试验人员必须了解被试品的技术要求和熟悉试验标准的有关规定。
b防止误接线就是要做到试验接线正确。
试验人员必须熟练掌握试验接线,并在一定程度上了解试验方法的原理。
同时要求有敬业精神。
c防止误判断就是要做到对试验结果进行综合分析,并作出正确判断。
这就要求试验人员要做到试验接线正确,试验操作正确,试验读数正确,并具备一定的综合分析判断能力。
d定期效验试验仪器:要获得真实的试验数据,试验所用仪器仪表必须要有足够的精度,为此应定期对仪器仪表送到专业部门进行精确检验。
9)现场试验记录及试验报告在进行电气试验时应由专人负责作好现场原始试验记录,其内容包括:a试验日期,天气状况,温度,湿度。
b被试设备所属单位,被试品名称,型号,制造厂名称,编号,出厂日期,主要技术数据。
c试验种类,参加试验人员,使用的仪器仪表名称和型号。
d详细地记录试验项目,测量数据,试验过程中是否出现异常,有无缺陷存在,处理经过。
e注明试验结果是否合格。
试验结束后,应由专人整理出试验报告,并由专人审阅,再经领导批准,盖上试验单位试验专用章。
试验报告上应详细列出试验负责人,参加试验人员,试验报告编写,审阅和批准人员的姓名。
试验报告除交付被试设备所属单位收存外,试验单位也应留档备查,作为日后电气设备安排大修小修时的参考依据。
10)试验时的人身和设备安全及与设备运行单位的配合:电气试验时要接触被试高压电气设备,因此试验时必须注意人身和设备的安全。
电气设备停电试验应完成保证安全的组织措施和技术措施,严格执行《电业安全工作规程》的有关规定。
在进行试验时还应与运行单位负责人密切配合,试验中发现问题及时告知负责人。
对不合格的被试品应采取应急措施,不得将试验不合格的被试品投入运行。
