高压试验基本知识东北电力科学研究院2019年7月沈阳高压试验的意义和分类一、高压试验的意义及时发现设备中潜伏的缺陷1、交接试验的意义安装竣工后交接验收时进行2、预防性试验的意义及时发现电气设备在运行中出现的各种潜伏性缺陷二、高压试验的分类1、根据试验项目内容不同分类非破坏性试验2、根据实验目的任务不同分类（1）交接试验（2）预防性试验（3）其他试验：临时性试验、带电测量和在线监测二、对于绝缘试验的总体要求1、对气候条件的要求被试品温度不应低于+5℃，空气相对湿度一般不高于80%2、对试验顺序的要求先非破坏性试验，后破坏性试验3、对试验电压极性的要求直流高压试验采用负极性接线4、电力设备的额定电压高于实际使用工作电压的试验电压确定（1）当采用额定电压较高的设备以加强绝缘时，按额定电压确定试验电压。
（2）当采用额定电压较高的设备作代用设备时，应按照实际使用的工作电压确定试验电压。
（3）为满足高海拔地区的要求而采用较高等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。
5、非标准电压等级的电气设备试验电压的确定若未规定其交流耐压试验电压值，可根据试验规程中规定的相邻电压等级的同类设备按比例采用插入法记算出试验电压。
6、连在一起的多个电气设备的绝缘试验的规定宜分开来单独试验7、充油设备静置时间的规定静置时间按照制造厂要求执行，当制造厂无规定时，应根据设备额定电压满足以下要求：500kV>72h220及330kV>48h110kV及以下>24h8、对进口设备的交接试验标准：按合同规定的标准执行；签订设备合同时应注意相同试验的试验标准不得低于我国现行电气设备交接试验标准的规定。
绝缘电阻和吸收比试验一、直流电压作用下流过绝缘介质的电流当电气设备绝缘的两端施加直流电压时，将有一电流流过绝缘介质，这个电流具有这样的性质：随时间而衰减，最后趋于一稳定值。
将此电流进行分解，该电流可分为三个部分。

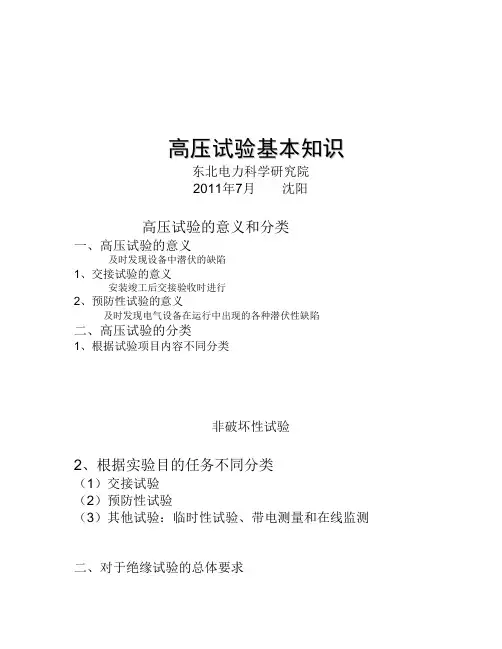

高压试验基本知识东北电力科学研究院2011年7月沈阳高压试验的意义和分类一、高压试验的意义及时发现设备中潜伏的缺陷1、交接试验的意义安装竣工后交接验收时进行2、预防性试验的意义及时发现电气设备在运行中出现的各种潜伏性缺陷二、高压试验的分类1、根据试验项目内容不同分类非破坏性试验2、根据实验目的任务不同分类（1）交接试验（2）预防性试验（3）其他试验：临时性试验、带电测量和在线监测二、对于绝缘试验的总体要求1、对气候条件的要求被试品温度不应低于+5℃，空气相对湿度一般不高于80%2、对试验顺序的要求先非破坏性试验，后破坏性试验3、对试验电压极性的要求直流高压试验采用负极性接线4、电力设备的额定电压高于实际使用工作电压的试验电压确定（1）当采用额定电压较高的设备以加强绝缘时，按额定电压确定试验电压。
（2）当采用额定电压较高的设备作代用设备时，应按照实际使用的工作电压确定试验电压。
（3）为满足高海拔地区的要求而采用较高等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。
5、非标准电压等级的电气设备试验电压的确定若未规定其交流耐压试验电压值，可根据试验规程中规定的相邻电压等级的同类设备按比例采用插入法记算出试验电压。
6、连在一起的多个电气设备的绝缘试验的规定宜分开来单独试验7、充油设备静置时间的规定静置时间按照制造厂要求执行，当制造厂无规定时，应根据设备额定电压满足以下要求：500kV>72h220及330kV>48h110kV及以下>24h8、对进口设备的交接试验标准：按合同规定的标准执行；签订设备合同时应注意相同试验的试验标准不得低于我国现行电气设备交接试验标准的规定。
绝缘电阻和吸收比试验一、直流电压作用下流过绝缘介质的电流当电气设备绝缘的两端施加直流电压时，将有一电流流过绝缘介质，这个电流具有这样的性质：随时间而衰减，最后趋于一稳定值。
将此电流进行分解，该电流可分为三个部分。
高压试验培训资料高压试验培训资料是指用于培训高压试验相关知识和技能的教育材料。
对于需要进行高压电力设备的检验、检测和维修的人员来说，高压试验培训资料是非常重要的工具。
本文将从多个角度介绍与高压试验培训资料相关的内容。
一、高压试验培训资料的种类高压试验培训资料包括但不限于以下几种种类：1.高压试验基础知识教材：这类教材主要介绍高压试验的基本概念、原理、方法和注意事项等，帮助学员初步了解高压试验的基础知识。
2.高压试验操作规程：高压试验具体操作规程是进行高压试验所必需的，这类资料一般包括实验步骤、设备操作方法、安全注意事项和数据处理等内容。
3.高压试验案例分析：通过分析实际高压试验案例，学员可以更深入地理解高压试验的实际应用和解决问题的方法。
4.高压试验设备使用手册：高压试验设备使用手册介绍了高压试验设备的具体使用方法和技巧，帮助学员正确操作高压试验设备。
5.高压试验实验报告模板：高压试验实验报告是培训结束后学员需要提交的一份重要文件，实验报告模板能够帮助学员按照规定的格式撰写完整的实验报告。
以上是高压试验培训资料的主要种类，不同的高压试验培训机构和教师会根据自己的实际情况和教学内容来进行选择和整理。
二、高压试验培训资料的编写标准高压试验培训资料的编写标准是培训机构和教师共同遵循的规范。
一份合格的高压试验资料应该具备以下几个方面的特点：1.准确性：高压试验是一项技术性活动，培训资料必须准确反映高压试验的技术要求和实际操作。
2.完整性：高压试验培训资料应该包含必要的理论知识、操作方法、案例分析等内容，全面呈现培训课程的核心要点。
3.易读性：培训资料应该易于理解和阅读，使用简洁的语言，避免复杂的专业术语，尽可能采用图表等辅助工具，提高学习效果。
4.实用性：培训资料应该具备实际应用价值，能够帮助学员解决实际问题，培养学员的实践能力。
5.规范性：培训资料应该符合国家相关法规和标准的要求，确保学员学习的内容安全可靠。
高压试验技术培训教材目录一、基本知识高压试验技术培训的意义和目的-----------------------------------------------------------1 高压试验人员应具备的基本素养和要求--------------------------------------------------1 高压电气试验的分类--------------------------------------------------------------------------1 电气高压试验的专业术语--------------------------------------------------------------------2 二、常规试验方法绝缘电阻、吸收比和极化指数试验--------------------------------------------------------3 直流高电压和泄漏电流测量试验-----------------------------------------------------------5 介质损耗因数tgδ试验-----------------------------------------------------------------------7 交流耐压试验-----------------------------------------------------------------------------------9 电力设备局部放电试验-----------------------------------------------------------------------11 三、各类电气设备交接试验方法同步发电机试验--------------------------------------------------------------------------------13 交、直流电动机试验--------------------------------------------------------------------------15 电力变压器试验--------------------------------------------------------------------------------16 电流电压互感器试验--------------------------------------------------------------------------17 真空、SF6断路器及GIS试验--------------------------------------------------------------19 避雷器试验--------------------------------------------------------------------------------------19 套管试验-----------------------------------------------------------------------------------------20 电力电缆试验-----------------------------------------------------------------------------------20 电抗器、消弧线圈试验-----------------------------------------------------------------------21 电除尘器的试验--------------------------------------------------------------------------------21 绝缘子试验--------------------------------------------------------------------------------------21 电容器试验--------------------------------------------------------------------------------------21 绝缘油的化学分析和电气试验--------------------------------------------------------------21 接地电阻试验-----------------------------------------------------------------------------------21 母线试验和定相试验--------------------------------------------------------------------------22 电气绝缘安全用具的试验--------------------------------------------------------------------22基本知识1、高压试验技术培训的意义和目的：电力系统中60%以上的停电事故都是由电气设备的绝缘缺陷引起的，而设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学等方面的信息。
第一部分高压电气试验基本知识一高压电气试验的意义电气设备在制造或检修过程中，由于材质或工艺存在瑕疵，或者由于操作人员的疏忽，在电气设备内部留下潜伏性缺陷。
如果将存在缺陷的电气设备投入电力系统运行，有的当时就会发生事故。
有的虽然暂时不发生事故，但运行一段时间后，由于受电动力，温度，湿度等多种因素的作用，就会使缺陷进一步发展。
最后也会扩大事故。
电气事故会引起很严重的后果，不仅损坏设备，而且造成线路跳闸，电力中断，严重影响社会生活秩序和生产活动。
为了防止电气设备在投入运行时或运行中发生事故，必须对电气设备进行高压电气试验，以便及时发现设备中潜伏的缺陷。
因此高压试验是防止电气事故发生的重要手段，对电力系统安全运行有十分重要的意义。
二高压电气试验的分类1 根据试验目的任务不同分类：A 交接试验电气设备安装竣工后的验收试验称为交接试验。
交接试验执行国家标准GB50150-2006 （电气装置安装工程电气设备交接试验标准）B 预防性试验指对已投入运行的电气设备，为了及时发现运行中设备的隐患，预防发生事故或设备损坏，而进行的试验或检测称为预防性试验。
预防性试验执行电力行业标准《电力设备预防性试验规程》 DL/T 596-1996 。
C 其他试验1）临时性试验电气设备在运行中遇到异常情况，根据具体需要，临时对电气设备进行事故调查试验。
2）带电测量和在线监测所谓“带电测量”，是指在运行电压下的设备，采用专用仪器，由人员参与进行的测量。
而“在线监测”是指在不影响设备运行的条件下，对设备状况连续或定时进行监测。
这种监测一般是自动进行的。
（电力设备预防性试验规程）规定：如果经实用考核证明用带电测量和在线监测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长试验周期。
3）电气设备的工厂试验指电气设备制造厂产品出厂前的各种试验。
2 根据试验项目内容不同分类：A 绝缘试验绝缘试验是指对电气设备绝缘状况的检查试验。
绝缘试验主要包括电气设备外绝缘外观检查，绝缘特性数据测试和耐压试验。
电气高压试验技术一、基本知识1、高压试验的意义和目的随着电力工业的飞速发展，机组参数、系统电压等级逐步提高，电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。
据统计，电力系统中60%以上的的停电事故都是由电气设备的绝缘缺陷引起的，而设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学等方面的信息。
这就需要在工程交接或者设备运行过程中，通过各种试验方法去取得各种不同电气设备在不同时间的数据信息，并通过规程的要求来判断其能否投入运行或者能否继续运行。
因此，了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。
电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。
这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。
其中电气设备的交接试验和预防性试验是两类最重要的试验，中华人民共和国电力行业标准和国家标准：DL/T 596—1996《电力设备预防性试验规程》和GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。
2、高压电气试验的分类电气试验一般可分为出厂试验、交接试验和预防性试验。
出厂试验是检查产品设计、制造、工艺的质量，防止不合格品出厂，新产品时应有型式试验，比较大型的设备出厂试验应有建设使用单位的人员现场监造。
任何电气设备的出厂应附合格的出厂试验报告，以供后续的试验和运行参考。
交接试验主要是电气设备投运前按照《交接规程》和厂家技术标准等来检查产品有无缺陷、运输途中有无损坏、最终判断它能否投入运行并且为预防性试验积累参考数据等。
为适应电气装置安装工程和电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，国家标准GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。
