高压试验基本知识(绝缘试验实施导则)

高压试验工作规程一、目的高压试验是用高压电源对设备或电器进行电气强度试验的一种检测方法，旨在检测设备的绝缘强度和耐压性能。

本规程的目的是明确高压试验工作的组织和实施流程，确保测试工作的安全、有效进行。

二、适用范围本规程适用于所有需要进行高压试验的设备和电器的检测工作。

三、测试人员要求1. 高压试验工作由经过专业培训的测试人员进行。

2. 测试人员要熟悉设备及电器的技术要求和测试方法，同时要掌握相关的安全知识和紧急救护措施。

3. 测试人员要具备责任心和严谨的工作态度，确保测试过程中的数据准确性和安全性。

四、设备和仪器要求1. 高压试验设备要符合相关的国家标准和技术规范，并定期进行检验和维护。

2. 测试仪器和传感器要保持精确，并在每次测试前进行校准。

3. 现场要配备足够数量的灭火器、避雷器和安全隔离带等安全设备，并确保其有效性。

五、测试准备1. 在进行高压试验前，必须对测试设备和电器进行检查，确保其安全可靠。

2. 检查测试设备和仪器是否符合要求，并进行必要的校准和检修。

3. 检查现场的安全设备是否齐全并正常工作。

六、测试流程1. 在进行高压试验前，必须制定详细的测试方案，并根据设备和电器的特点确定测试条件和参数。

2. 按照测试方案，将待测设备或电器与高压试验设备连接，确保连接可靠。

3. 在进行高压试验前，必须对待测设备或电器进行预试，查找可能存在的安全隐患，确保测试过程的安全。

4. 在进行高压试验时，要密切观察设备的工作状态和测试参数，并记录相关数据。

5. 在测试过程中发现异常情况时，要立即停止测试，并采取相应的紧急措施。

6. 测试结束后，要对设备和仪器进行清理和维护，确保其下次测试的可用性。

7. 将测试数据整理并撰写测试报告，将报告交由相关人员进行评审。

七、安全措施1. 在进行高压试验前，要确保测试现场的安全，对于存在危险品的场所，必须严格执行相关的安全操作规程。

2. 严禁在高压试验设备工作时穿戴金属饰品或身上带有导电物品。

高压电气试验安全技术操作规程范文在进行高压电气试验时，需要严格遵守以下安全技术操作规程：
1. 试验前的准备工作
- 在进行高压电气试验前，必须确保试验设备完好无损，无漏电现象。

- 检查试验设备接地情况，确保全面有效，防止漏电危险。

- 确认试验设备的接地线连接牢固，不得出现松动现象。

2. 试验过程中的操作要求
- 在进行高压电气试验时，操作人员必须戴好绝缘手套，并保持干燥。

- 在接通高压电源前，必须进行试验设备的预热操作，确保设备运行稳定。

- 在试验过程中，操作人员必须着防护服，防止因意外触电而受伤。

3. 试验结束后的安全措施
- 在试验结束后，必须及时断开电源，并进行设备的检查和维护。

- 确保试验设备处于断电状态后，方可对设备进行清洁和维护。

- 如发现试验设备存在故障或异常情况，应立即停止使用并及时维修处理。

在进行高压电气试验时，操作人员必须严格遵守上述安全技术操作规程，确保试验过程安全稳定，避免发生意外事故。

第 1 页共 1 页。

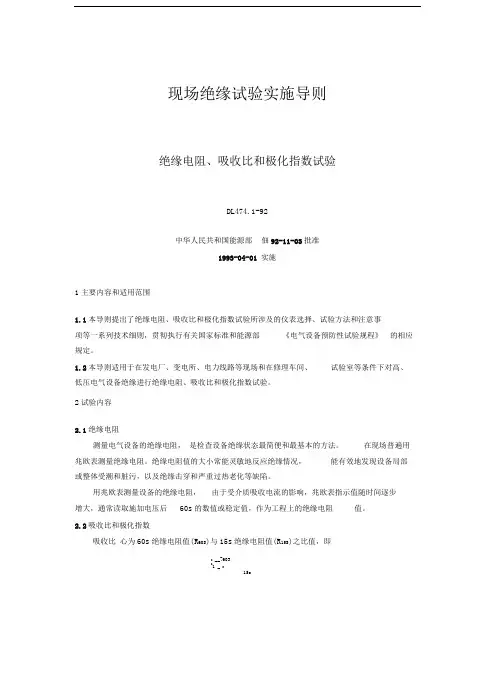

现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验DL474.1-92中华人民共和国能源部佃92-11-03批准1993-04-01 实施1主要内容和适用范围1.1本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则，贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。

1.2本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。

2试验内容2.1绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。

在现场普遍用兆欧表测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

2.2吸收比和极化指数吸收比心为60s绝缘电阻值(R60S)与15s绝缘电阻值(R15S)之比值，即K __?603K1 _R15scaH)nt8060拒2ffl]Qfl图1某台发电机绝缘电阻R与时间t的关系1—干燥前15C；2—干燥结束时735C；3 —运行72h后，并冷却至27 C对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R l5s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min（R伽in）和R lmin（R lmin）时绝缘电阻的比值K，称作绝缘的极化指数K _ R10minK2K在工程上，绝缘电阻和吸收比（或极化指数）能反映发电机或油浸变压器绝缘的受潮程度。

绝缘受潮后吸收比值（或极化指数）降低（如图1），因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷（例如绝缘在高压下击穿），吸收比值仍然很好。

一、高压电气设备试验的基本知识1、绝缘预防性试验的重要性电气设备绝缘预防性试验是保证设备安全运行的重要措施。

通过试验,掌握设备绝缘状况,及时发现绝缘内部隐藏的缺陷,并通过检修加以消除,严重者必须予以更换,以免设备在运行中发生绝缘击穿,造成停电或设备损坏等不可挽回的损失2、绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验,是在较低的电压下或用其他丕会损坏绝缘的办法来测量各种特性参数,主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等,从而判断绝缘内部有无缺陷。

二类是破坏性试验或称耐压试验,试验所加电压高于设备的工作电压,对绝缘考验非常严格,特别是揭露那些危险性较大的集中性缺陷,并能保证绝缘有一定的耐电强度,主要包括直流耐压、交流耐压等。

耐压试验的缺点是会给绝缘造成一定的损伤。

3、绝缘预防性试验的内容1）绝缘电阻的测试绝缘电阻值的大小,能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。

2）泄漏电流的测试当兆欧表的测量电压太低,还可以采用加直流高压来测量电气设备的泄漏电流，当设备存在某些缺陷时,高压下的泄漏电流要比低压下的大得多,亦即高压下的绝缘电阻要比低压下的电阻小得多。

3）直流耐压试验直流耐压试验电压较高,对发现绝缘某些局部缺陷具有特殊的作用,可与泄漏电流试验同时进行。

4）交流耐压试验交流耐压试验对绝缘的考验非常严格,能有效地发现较危险的集中性缺陷。

它是鉴定电气设备绝缘强度最直接的方法,对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

注意：在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验,若试验结果合格方能进行交流耐压试验。

否则,应及时处理,待各项指标合格后再进行交流耐压试验,以免造成不应有的绝缘损伤。

5）、介质损耗因数tg6测试介质损耗因数tgδ是反映绝缘性能的基本指标之一。

介质损耗因数tgδ反映绝缘损耗的特征参数,它可以很灵敏地发现电气设备绝缘整体受潮、劣化变质以及小体积设备贯通和未贯通的局部缺陷。

电气高压试验安全操作规程电气高压试验是一项非常重要的工作，为了确保工作的顺利进行和人员的安全，制定一套严格的安全操作规程是必不可少的。

本文将从试验前的准备工作、实施试验的安全注意事项以及试验后的安全措施等方面，详细阐述电气高压试验的安全操作规程。

一、试验前的准备工作1. 准备试验设备和工具：确保试验设备完好可靠，并按照规定的参数调整和校准，同时检查试验工具的状态和数量是否满足需要。

2. 安全接地：确保试验设备和试验对象的可靠接地，以防止触电事故的发生。

3. 检查试验环境：确保试验场所通风良好，没有易燃易爆物品和有毒有害物质存在。

如果有特殊情况需要进行防护措施，例如在高温、低温、潮湿等特殊环境下进行试验，需提前采取相应的保护措施。

4. 人员培训：在进行电气高压试验前，对参与试验的人员进行必要的培训，使其了解试验的目的、内容和安全注意事项，并掌握正确使用试验设备和工具的方法。

二、实施试验的安全注意事项1. 人员配备：根据试验的性质和要求，合理配置试验人员，确保必要的监控和保护措施得以实施。

对试验人员进行分类管理，确定每个人员的具体工作岗位和职责。

2. 人身防护：试验人员必须穿戴符合要求的工作服、安全帽、防护眼镜、耳塞等个人防护用品，并注意定期更换和保养。

对于高压试验，还需配备绝缘手套、绝缘鞋等特殊防护用品。

3. 安全隔离：试验过程中，保持试验设备和周围设备的安全隔离，防止试验中的高电压、高电流等对周围设备和人员造成危害。

4. 试验参数监测：对试验过程中的电流、电压、温度等参数进行实时监测，并及时采取措施避免试验过程中出现异常情况。

5. 急救措施：在试验现场应配备急救箱、灭火器等急救设备，指定专人负责急救工作，并对试验人员进行必要的急救培训。

6. 紧急避险措施：在试验过程中，一旦发生事故或紧急情况，试验人员应立即按照应急预案进行处置，并迅速撤离现场，确保人员的安全。

三、试验后的安全措施1. 试验设备的归位：试验结束后，将试验设备按照规定的程序归位，并进行必要的清理和维护工作，确保设备的安全。

第一部分高压电气试验基本知识一高压电气试验的意义电气设备在制造或检修过程中，由于材质或工艺存在瑕疵，或者由于操作人员的疏忽，在电气设备内部留下潜伏性缺陷。

如果将存在缺陷的电气设备投入电力系统运行，有的当时就会发生事故。

有的虽然暂时不发生事故，但运行一段时间后，由于受电动力，温度，湿度等多种因素的作用，就会使缺陷进一步发展。

最后也会扩大事故。

电气事故会引起很严重的后果，不仅损坏设备，而且造成线路跳闸，电力中断，严重影响社会生活秩序和生产活动。

为了防止电气设备在投入运行时或运行中发生事故，必须对电气设备进行高压电气试验，以便及时发现设备中潜伏的缺陷。

因此高压试验是防止电气事故发生的重要手段，对电力系统安全运行有十分重要的意义。

二高压电气试验的分类1 根据试验目的任务不同分类：A 交接试验电气设备安装竣工后的验收试验称为交接试验。

交接试验执行国家标准GB50150-2006 （电气装置安装工程电气设备交接试验标准）B 预防性试验指对已投入运行的电气设备，为了及时发现运行中设备的隐患，预防发生事故或设备损坏，而进行的试验或检测称为预防性试验。

预防性试验执行电力行业标准《电力设备预防性试验规程》 DL/T 596-1996 。

C 其他试验1）临时性试验电气设备在运行中遇到异常情况，根据具体需要，临时对电气设备进行事故调查试验。

2）带电测量和在线监测所谓“带电测量”，是指在运行电压下的设备，采用专用仪器，由人员参与进行的测量。

而“在线监测”是指在不影响设备运行的条件下，对设备状况连续或定时进行监测。

这种监测一般是自动进行的。

（电力设备预防性试验规程）规定：如果经实用考核证明用带电测量和在线监测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长试验周期。

3）电气设备的工厂试验指电气设备制造厂产品出厂前的各种试验。

2 根据试验项目内容不同分类：A 绝缘试验绝缘试验是指对电气设备绝缘状况的检查试验。

绝缘试验主要包括电气设备外绝缘外观检查，绝缘特性数据测试和耐压试验。

高压试验操作规程
《高压试验操作规程》
一、前言
高压试验是工程设计中常见的一种测试方法，用于验证设备在高压环境下的安全性能。

为了保证测试的准确性和安全性，制定了一系列操作规程。

二、测试准备
1. 确定测试设备和试验要求
2. 确保测试人员已经接受专业培训
3. 准备好所需的安全防护设备和工具
4. 查阅相关资料，了解测试标准和流程
三、测试操作
1. 在测试前进行必要的安全检查和准备工作，确保测试环境安全可靠
2. 按照测试标准和流程进行测试操作，严格按照规定的参数进行调节和操作
3. 实时监测测试设备和试验样品的状态，及时发现并处理异常情况
4. 确保测试过程中的安全和环保要求，避免出现意外事故
四、测试结束
1. 测试完成后对设备进行清洁和维护
2. 对测试数据进行汇总和分析，撰写测试报告
3. 总结测试过程中的经验和不足，不断完善操作规程
五、安全注意事项
1. 严格按照规程操作，切勿擅自更改测试参数或流程
2. 在测试过程中保持高度警惕，及时处理可能出现的安全隐患
3. 对测试人员进行定期的安全培训和考核，确保其具备必要的安全意识和操作能力
4. 在测试现场设置安全警示标识，保证测试环境的安全性
六、结语
《高压试验操作规程》是确保高压试验工作安全有效进行的重要文件，相关人员应严格遵守并不断完善规程，以确保测试工作的顺利进行和结果的准确可靠。

中华人民共和国电力行业标准现场绝缘试验实施导则DL/T474.1~5-2006绝缘电阻、吸收比和极化指数试验DL/T474.1-2006中华人民共和国国家发展和改革委员会2006-05-06发布2006-10-01实施1 范围本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则。

本标准适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。

2 试验内容下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T596 电力设备预防性试验规程JJG622 绝缘电阻表（兆欧表）检定规程3 试验内容试验内容包括绝缘电阻、吸收比和极化指数。

3.1 绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。

在现场普遍用兆欧表测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

3.2吸收比和极化指数吸收比K1为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即K R R160s15s对于大容量和吸收过程较长的变压器、发电机、电缆、电容器等电气设备，有时吸收比值R60s/R15s尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min时的绝缘电阻(R10min)与1min时的绝缘电阻(R1min)时绝缘电阻的比值PI来描述绝缘吸收的全过程，PI称作绝缘的极化指数，即在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸变压器等设备绝缘的受潮程度。
