误码测试仪使用说明书

数据误码测试仪安全操作及保养规程前言数据误码测试仪是进行通信系统性能测试、数据传输分析的重要工具之一。

为了保障设备的长期使用，保证数据误码测试的准确性及可靠性，本文将介绍数据误码测试仪的安全操作及保养规程。

安全操作规程1. 设备的安装在设备的选址方面，应选择通信场所，避免挑选存在较多异频干扰的平台。

设备的安装要求设备和网络环境处于静电防护状态。

为确保操作的安全与稳定性，关键设备接入网络前，需要对测试仪进行正注册记录。

### 2. 设备的启动在设备启动时，需要确认的 Tester、Tx 和 Rx 都已经进行了附加测试以确认它们完备、操作安全、未发生故障、没有被错误相连接。

在操作步骤中，关键点是必须明确使用到的网络环境标准和参数，并根据网络环境的实际情况进行合理选型。

3. 设备的测试进行测试之前，需要先熟悉工具的使用说明，根据实际情况合理调整并确认测试波形，无误后开始测试。

测试过程中需保持示波器和相应仪器的工作频率一致，确认测试仪器的输入与输出符合测试要求。

在测试完成后，必须先关闭设备运行软件再进行关机操作，避免硬件损坏。

对于平衡线、脉冲、数字及其它混合信号测试需等设备无测试需要再关闭电源，在使用过程中需要避免设备过于冷却或过热，以免导致电器元器件损坏。

5. 设备的维护需要定期对测试仪进行维护工作，及时清理设备内部积尘，检查关键部位的连接线是否松动，遇到问题及时与厂家联系，进行维修。

6. 设备的保险在操作过程中，必须规范地操作设备并保证测试的准确性。

在机器总电源单元、机箱、加入区域、各个模块之间置入保险盒，在出现问题时预防有害损坏。

设备保养规程1. 设备运输保持设备操作界面、主机、各种线缆不折叠、不碰撞、不剧烈震动，在设备运输过程中，应保持设备垂直状态运输，避免挤压、震动。

2. 设备的清洁对设备的清洁需要选用专业清洁液、刷子进行清洁，避免使用有机溶剂对物质造成损坏。

定期维护设备，并更换电力设备中的不同电容及保险器，防止因电容损坏或过劳损坏引起的电流波动而造成测试误差。

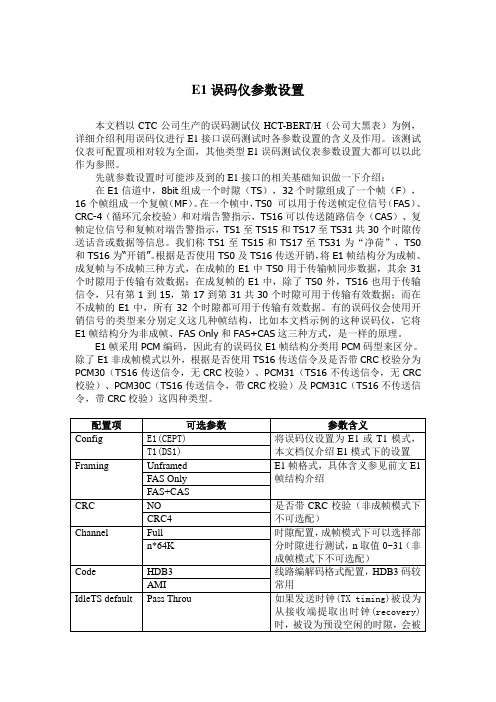

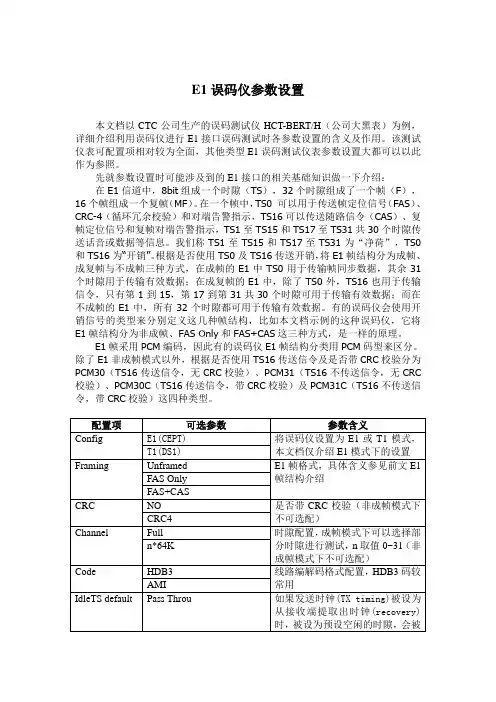

E1误码仪参数设置本文档以CTC公司生产的误码测试仪HCT-BERT/H（公司大黑表）为例，详细介绍利用误码仪进行E1接口误码测试时各参数设置的含义及作用。

该测试仪表可配置项相对较为全面，其他类型E1误码测试仪表参数设置大都可以以此作为参照。

先就参数设置时可能涉及到的E1接口的相关基础知识做一下介绍：在E1信道中，8bit组成一个时隙（TS），32个时隙组成了一个帧（F），16个帧组成一个复帧（MF）。

在一个帧中，TS0 可以用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16可以传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。

我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。

根据是否使用TS0及TS16传送开销，将E1帧结构分为成帧、成复帧与不成帧三种方式，在成帧的E1中TS0用于传输帧同步数据，其余31个时隙用于传输有效数据；在成复帧的E1中，除了TS0外，TS16也用于传输信令，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据。

有的误码仪会使用开销信号的类型来分别定义这几种帧结构，比如本文档示例的这种误码仪，它将E1帧结构分为非成帧、FAS Only和FAS+CAS这三种方式，是一样的原理。

E1帧采用PCM编码，因此有的误码仪E1帧结构分类用PCM码型来区分。

除了E1非成帧模式以外，根据是否使用TS16传送信令及是否带CRC校验分为PCM30（TS16传送信令，无CRC校验）、PCM31（TS16不传送信令，无CRC 校验）、PCM30C（TS16传送信令，带CRC校验）及PCM31C（TS16不传送信令，带CRC校验）这四种类型。

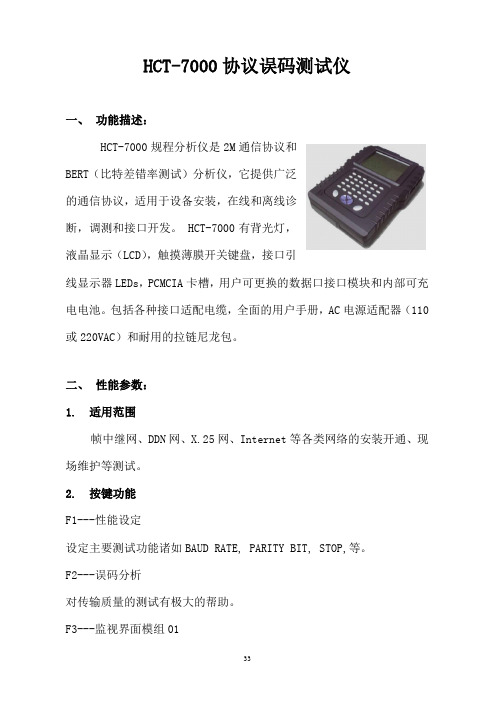

HCT-7000协议误码测试仪一、功能描述：HCT-7000规程分析仪是2M通信协议和BERT（比特差错率测试）分析仪，它提供广泛的通信协议，适用于设备安装，在线和离线诊断，调测和接口开发。

HCT-7000有背光灯，液晶显示（LCD），触摸薄膜开关键盘，接口引线显示器LEDs，PCMCIA卡槽，用户可更换的数据口接口模块和内部可充电电池。

包括各种接口适配电缆，全面的用户手册，AC电源适配器（110或220VAC）和耐用的拉链尼龙包。

二、性能参数：1. 适用范围帧中继网、DDN网、X.25网、Internet等各类网络的安装开通、现场维护等测试。

2. 按键功能F1---性能设定设定主要测试功能诸如BAUD RATE, PARITY BIT, STOP,等。

F2---误码分析对传输质量的测试有极大的帮助。

F3---监视界面模组01可程式化之监视模拟F4---模拟界面模组02可程式化之模拟界面模组之功能F5---测试数据对截取到的资料，档案，计时/计量器进行荧幕上之测试F6---系统重新设定MORE 下一页选择至目录之下一页。

F1---同步通信终端模拟同步通信终端设备之功能。

F2---档案总管对系统档案（最多可至五个档案）来进行读取、存取、删除等，容量依内部支援的RAM可进行扩充。

F3---综合性设定包括键盘声音、列表机、时钟设定、银幕显示功能设定以及版本和电池电量显示。

F4---系统测试包括LCD、键盘、列表机接口，也可进行界面状态分析及诊断。

F5---E1 Utility包括回路以及告警设定，信号设定和显示方式，时槽设定和配置资料以及SLIP测量。

ESC 回首页回到主选单之首页。

三、操作步骤A、数据测试1、信号接入2、选择主菜单的F1性能设定3、再选择F1：AUTO CONFIGURE(在这个界面中就可以初步的看到信号端口有无时钟)4、下一步进入端口参数配置，在测雷达数据信号时要将Protocol设为HDLC或SDLC， INTERFACE设为RS-232。

误码仪安全操作及保养规程误码仪（Error Code Analyzer，ECAT）是一种用于分析故障代码的设备，它可以帮助维修人员更快速地诊断和修复问题。

鉴于误码仪使用的特殊性质，对其进行安全操作和保养非常重要。

本文将介绍误码仪的使用安全操作规程和保养方法，以确保设备的正常运转和延长使用寿命。

一、安全操作规程1.1 使用前的准备在进入误码仪操作前，需要对工作区域进行检查，特别需要注意以下事项：•操作区域要干净、整洁；•误码仪和测试工具应处于干燥、通风的环境中；•误码仪及相关工具应只由经过专业培训的人使用。

1.2 启动和连接电源当您准备好开始使用误码仪时，请按照以下步骤操作：1.将误码仪连接到正确的电源插座上；2.确保电源电压符合误码仪所用电压；3.按下电源开关按钮启动误码仪；4.将数据线正确连接到误码仪端口上。

1.3 操作和维护误码仪在使用误码仪的过程中，请务必遵守以下操作和维护规程：1.如有必要更换测量电缆线；2.不要移动或振动误码仪；3.如果您使用误码仪的过程中发现任何问题，请立即停止使用。

1.4 关机及存储在停止使用误码仪后，请执行以下步骤：1.按下关机按钮，确保误码仪完全关闭；2.将误码仪和相关测试工具存放在清洁干燥的地方。

二、误码仪保养方法2.1 清洁误码仪需要定期清洁，以确保其运行顺畅。

如下所述，应每隔一定时间进行以下清洁：1.使用干燥软布或吸尘器轻轻刷除表面的灰尘和污渍。

2.用清洁溶液擦拭设备表面，并在擦拭稀释的洗涤液后用干布擦干。

务必避免使用化学洗涤液。

2.2 检查除了定期清洁外，还应定期检查误码仪设备的硬件和软件系统是否正常运行。

检查项包括：1.电源是否通过了电器测试。

2.测试工具和测量线是否符合规格。

3.检查软件是否正常工作。

4.检查仪器和仪器线路的接合处是否有损伤或松动。

2.3 维护在保养误码仪时，如下所述的活动应定期维护：1.充满电池。

2.将误码仪存储在干净、干燥的地方。

线路误码测试仪安全操作及保养规程线路误码测试仪是一种检测数据通信设备和线缆的工具，能够快速准确地判断设备的工作状态和线路的通信质量。

为了确保设备的正常使用和延长设备的使用寿命，本文将介绍线路误码测试仪的安全操作及保养规程。

安全操作规程1. 适当环境在使用线路误码测试仪之前，应先确认测试环境符合测试要求。

测试环境应尽可能保持静止，降低干扰和误差。

测试过程中应避免触电的可能性，不能在潮湿或高温的环境下使用。

2. 确认电源接通仪器电源前应查看电池电量或直流电源是否稳定。

使用电源时，应注意电压、电流、功率等参数是否在规定范围。

3. 正确连接连接线路测试仪前需要确认测试接口和待测设备之间的连接线是否正确插入，不能插反，也不能接错。

注意待测试的线缆或设备，是否已经拆除电源或停用，避免电击等危险情况。

4. 防潮防尘线路误码测试仪有几个重要的电子元器件，不可渗水或进入灰尘。

使用后，应注意清洗内部元器件和接口。

在对设备进行维护和保养的时候，应注意防止损伤内部元件。

保养规程1. 清洁维护如线路误码测试仪被污染，应立即停用。

对仪器的机箱、显示屏、键盘等进行定期清洁，可用清洁干净的湿布擦拭或者使用专业的清洁剂。

对带电元器件进行保养时，应注意保护人员的安全，避免受到电击。

2. 保护温度线路误码测试仪应储存在干燥，通风，阴凉的地方。

在运输和使用过程中，应防止受到明显的机械震动和冲击，保护设备不受碰撞。

在高温场合下应避免设备长期放置，避免设备由于高温膨胀而损坏。

3. 均衡充电线路误码测试仪使用锂离子电池或镍氢电池，每次使用完毕后都应该充电。

应分别使用专用的充电器进行充电，不能使用不相适应的充电器。

为了确保电量足够，应根据实际情况，定期充电并使用电池保护系统。

结论线路误码测试仪是一种可靠的设备，能检测数据通信设备和线缆的工作状态。

在使用过程中，应遵守安全规程，确保设备的正常使用和人员的安全。

在保养过程中，应定期进行清洁，防止水和灰尘进入设备。

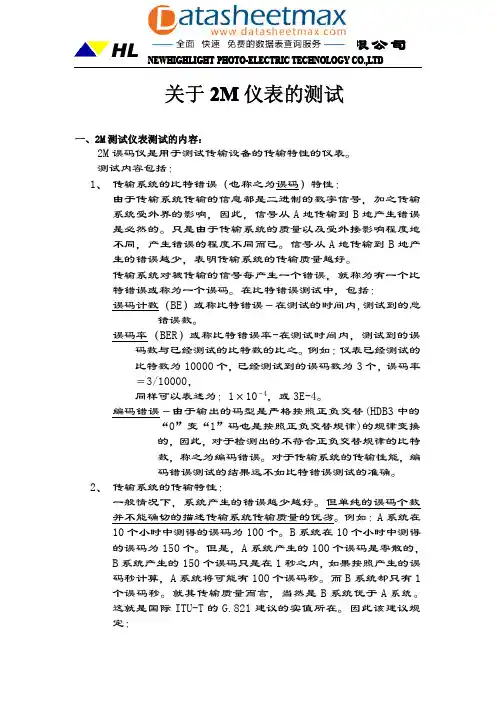

关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。

测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。

只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。

信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。

传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。

在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。

误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。

例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。

编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。

对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。

2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。

但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。

例如：A系统在10个小时中测得的误码为100个。

B系统在10个小时中测得的误码为150个。

但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。

而B系统却只有1个误码秒。

就其传输质量而言，当然是B系统优于A系统。

这就是国际ITU-T的G.821建议的实值所在。

因此该建议规定：以上的的误码，该秒就称之为1个误码秒。

如果没有误码产生，则该秒就称之为1个无误码秒。

所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。

误码测试仪安全操作及保养规程误码测试仪是一种用于测量数字通信系统中误码率的仪器。

由于误码测试仪使用过程中可能会涉及到电流、高压等危险因素，因此，本文将介绍误码测试仪的安全操作规程以及保养规程，以确保使用者的安全和设备的正常运行。

误码测试仪安全操作规程操作前的准备工作在正式操作误码测试仪之前，需要做好以下准备工作：•在使用前应对误码测试仪进行视觉检查，确认外观无损坏或变形等现象；•确认误码测试仪的电源是否为正常电源，且线路无毛刺、磨损等现象；•确认测量电缆连接是否良好并处于正确位置；•确认使用的测量电缆及连接头是否与设备匹配，避免发生接口不匹配的情况；•在测量之前应根据所要测定的需求，对误码测试仪进行必要的配置，在正确范围内进行校准。

操作中的注意事项在误码测试仪使用中，需要：•操作时应全神贯注、认真工作，避免疏忽大意；•操作者应熟悉误码测试仪的操作方法及注意事项；•避免误码测试仪受到恶劣的工作环境影响，如眩光、过热、潮湿、灰尘等；•避免误码测试仪受到物理震动、冲击、挤压等因素影响；•避免误码测试仪在工作中与其他设备或物品发生接触，以免影响测量精度；•发现误码测试仪存在失效或异常状态，应及时停机处理，避免损坏设备或带来其他安全风险；•使用结束后应及时关闭电源并切断电源，避免漏电或损坏设备。

误码测试仪保养规程对误码测试仪进行定期保养和维护，不仅可以延长设备使用寿命，还可以保证测量数据的准确性和稳定性。

日常保养•操作错误导致的故障应直接关闭电源，并联系专业技术人员处理；•将误码测试仪放置在干燥、清洁、通风的环境中；•如测定完毕不需再次测定，应关闭电源并切断电源；•每次使用后，应在表面和电缆等处进行清洁。

定期保养•对误码测试仪进行定期检查，确保设备表面、内部和工作环境干燥清洁；•定期检查误码测试仪显示是否正常；•定期校准误码测试仪以确保其准确性。

总结误码测试仪是一种精密仪器，因此其操作和保养规程十分重要。

G-BERT 4250 操作指南在程序接口的右上角，可以看到1，2，3 三个按钮，分别以蓝色，黄色和绿色/红色区分，其代表三种不同的操作，见图1。

图1 G-BERT 4250 GUI这些步骤的意义如下：a)设备系统自检：检查设备电压，序列号，温度，程序代码等。

b)误码仪初始化：设置码型，速率，测试方式，电口/光口输入输出，电口/光口输入输出输出相位等。

c)开始测试误码：测试误码，包括当前误码/误码率，累计误码/误码率，相应告警等。

误码测试操作步骤：1，在开始菜单中找到 G-BERT的程序，然后运行该程序。

2，鼠标点击“1，BERT自检”蓝色按钮。

a)在接口的显示框中会出现设备系统自检的结果，如果“成功”，则可以继续第3步，否则，b)如果显示“失败”，则需要检查电源是否正常，USB通信是否正常。

3，设置测试需要的相关内容：码型，速率，测试方式，电口/光口输入输出，电口/光口输入输出输出相位等，然后鼠标点击“2，BERT初始化”黄色按钮。

a)在接口的显示框中会出现误码仪初始化的结果，如果“成功”，则可以继续第4步，否则，b)如果显示“失败”，需要重新初始化4，鼠标点击“3，BERT开始”绿色按钮，按钮随即变成“4, BERT结束”同时开始误码检测。

光衰减器操作步骤当BERT上电或退出软件时，为了省电及激光安全，VOA输出将默认会被关断；同时，打开本软件时，VOA图形用户接口的配置项除了“Output ON/OFF”外都不可用。

当设置“Output ON/OFF”的开关状态为“ON”时，软件将会自动调用上次保存的配置数据，如波长、衰减值，输出功率值等；也就是说，当软件退出时，当前的VOA配置数据将会被自动保存。

使用步骤：1.连接光源到VOA的输入光口，同时连接一个光功率计到VOA的输出光口；2.设置“Output ON/OFF”开关到“ON”；3.选择“Input WL”为光源对应的波长；4.设置VOA模式为“Calibrate Mode”;5.设置所需要的光衰减值；6.读出此时光功率计的读数，并将该数值填入到“Output (dBm)”框；7.切换VOA模式到“Attenuate Mode”，改变光衰减值，可以同时得到对应的输出光功率读数。

数字调制及解调信道信噪比与误码性能测试实验指导书一、功率计的功能及使用WY2288是一种智能化射频毫伏表/小功率计，能测量频率从200Hz～1500MHz的正弦电压有效值和相应的功率值。

它采用检波放大原理，具有频响宽，驻波系数小，灵敏度高，测量准确度高的特点。

基于CPU控制的数字化仪器，LCD菜单式显示多参数和变化动态指针显示，实现自动量程，是科研单位、高校实验室、生产线中超高频电压和功率测试和计量的必备仪器。

（一）工作特性（1）被测电压频率范围：200Hz～1500MHz（2）电压测量范围：1mV～10V；最高显示数：11000。

如使用40dB分压器（选购件）可扩展到300V。

满度值为10mV、100mV、1V、10V共四档。

（3）电平测量范围：-47～+33dBm（0dBm=0.224V，50Ω匹配负载），分辨率±0.01dB。

-48～+31dBm（0dBm=0.274V，75Ω匹配负载），分辨率±0.01dB。

（4）功率测量范围：0.1µW～2000mW。

最高显示数：24000。

满度值分2µW，200µW，20mW，2000mW 共四档。

（5）电压测量固有误差(以探针探头插入T型接头,匹配50Ω时为基准)：±1% ±10个字。

10mV档：±3% ±0.3mV。

（6）功率测量固有误差：±3% ±10个字。

2µW档±10% ±50个字。

（7）固有频响误差(以1MHz，0.8Vrms信号用探针探头插入T型接头,匹配50Ω时为基准)，1kHz～100MHz：≤±3%；200Hz～300MHz：≤±5%；300MHz～600MHz：≤±8%；600MHz～1000MHz：≤±12%；1000MHz ～1500MHz：≤±30%。
