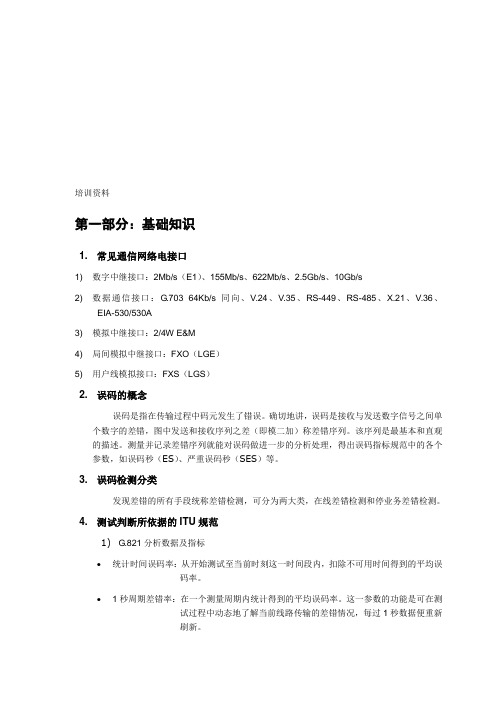

培训资料第一部分：基础知识1. 常见通信网络电接口1) 数字中继接口：2Mb/s（E1）、155Mb/s、622Mb/s、2.5Gb/s、10Gb/s2) 数据通信接口：G.703 64Kb/s同向、V.24、V.35、RS-449、RS-485、X.21、V.36、EIA-530/530A3) 模拟中继接口：2/4W E&M4) 局间模拟中继接口：FXO（LGE）5) 用户线模拟接口：FXS（LGS）2. 误码的概念误码是指在传输过程中码元发生了错误。
确切地讲，误码是接收与发送数字信号之间单个数字的差错，图中发送和接收序列之差（即模二加）称差错序列。
该序列是最基本和直观的描述。
测量并记录差错序列就能对误码做进一步的分析处理，得出误码指标规范中的各个参数，如误码秒（ES）、严重误码秒（SES）等。
3. 误码检测分类发现差错的所有手段统称差错检测，可分为两大类，在线差错检测和停业务差错检测。
4. 测试判断所依据的ITU规范1)G.821分析数据及指标•统计时间误码率：从开始测试至当前时刻这一时间段内，扣除不可用时间得到的平均误码率。
•1秒周期差错率：在一个测量周期内统计得到的平均误码率。
这一参数的功能是可在测试过程中动态地了解当前线路传输的差错情况，每过1秒数据便重新刷新。
•差错秒（ES）：在一秒时间间隔内，至少发生了一个比特差错，则这一秒记为差错秒。
•严重差错秒（SES）：可用时间内的严重误码秒计数，如果1秒内的误码率大于或等于10-3，则这1秒判为严重误码秒。
•严重差错秒比（%SES）：严重误码秒数与可用时间的百分比率。
•差错秒比（%ES）：可用时间内的误码秒数与可用时间的百分比率。
•劣化分（DM）：可用时间内的劣化分记数，劣化分定义：误码率大于或等于10^-6的秒累加到60秒时，记为1个劣化分，其中不包括严重误码秒。
•劣化分比（%DM）：劣化分与可用时间扣除严重误码秒后的时间的百分比。

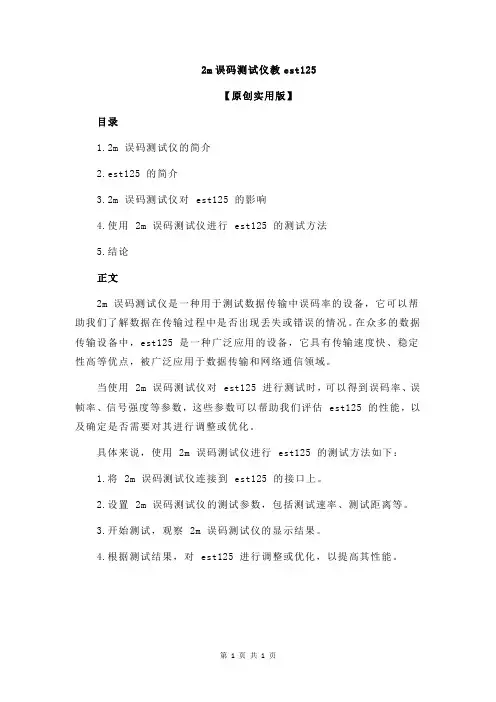

2m误码测试仪教est125
【原创实用版】
目录
1.2m 误码测试仪的简介
2.est125 的简介
3.2m 误码测试仪对 est125 的影响
4.使用 2m 误码测试仪进行 est125 的测试方法
5.结论
正文
2m 误码测试仪是一种用于测试数据传输中误码率的设备，它可以帮助我们了解数据在传输过程中是否出现丢失或错误的情况。
在众多的数据传输设备中，est125 是一种广泛应用的设备，它具有传输速度快、稳定性高等优点，被广泛应用于数据传输和网络通信领域。
当使用 2m 误码测试仪对 est125 进行测试时，可以得到误码率、误帧率、信号强度等参数，这些参数可以帮助我们评估 est125 的性能，以及确定是否需要对其进行调整或优化。
具体来说，使用 2m 误码测试仪进行 est125 的测试方法如下：
1.将 2m 误码测试仪连接到 est125 的接口上。
2.设置 2m 误码测试仪的测试参数，包括测试速率、测试距离等。
3.开始测试，观察 2m 误码测试仪的显示结果。
4.根据测试结果，对 est125 进行调整或优化，以提高其性能。
第1页共1页。
2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。
随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。
本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。
2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。
2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。
3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。
其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。
4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。
5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。
通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。
1．概述2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道、同向64k、RS232、RS485、RS449、、、EIA530、EIA530A、接口数字通道进行测试，具有两个2Mbit/s 接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试在线误码测试比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试图案滑动测试时钟滑动测试信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试线路信号频率测试话路通道信号电平、频率测试信令状态显示话路通道内容显示话路通道忙闲显示直通方式环路延时测试自动保护倒换时间测试信号波形模板测试时隙内容分析、、误码性能分析双路2Mbit/s同时检测，双向监听●对RS232、RS485、RS449、、、EIA530、EIA530A、接口的数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失告警测试线路信号频率测试环路延时测试自动保护倒换时间测试中断业务误码测试●对同向64Kbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失、AIS告警线路信号频率测试直通方式环路延时测试自动保护倒换时间测试误码性能分析2、仪表外观及组成前面板①状态、告警指示灯②液晶显示器③监听扬声器④电源开关⑤操作键⑥功能键⑦光标移动键图. 前面板2.1.1 状态、告警指示灯如图，此指示灯只指示Rx1端口或DATA端口的状态。
右边的灯代表当前仪表状态，绿色灯亮表示相应的状态正常，红色灯亮表示相应的状态不正常，仪表检测到事件后红灯亮秒，若在秒内事件又出现，红灯保持常亮。
事件消失后红灯熄灭。
信号左边的黄灯来表历史告警纪录表示仪表检测到事件后灯亮，事件消失后灯仍保持亮，直至用CLR HIS清除。
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ±50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive) 存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。
CAT-2ME误码测试仪使用说明书感谢阁下购买本公司生产的CAT-2ME误码测试仪，在使用之前请详细阅读本使用说明书。
注意本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。
本说明书所提及的商标所有权由各商标持有人所有。
本公司有权随时更改产品性能及本说明书而不事先通知客户。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
本公司对由合法渠道取得产品的用户提供一年免费质保，但不包括由于操作不当、错误连接和意外而造成的产品损坏及人员伤害。
在质保期内由于产品本身质量而造成不能正常使用的，本公司负责更换，回收的产品由本公司所有。
版本记录：目录注意 (1)一、概述 (3)二、主要功能 (3)三、技术指标 (3)四、前面板功能介绍 (4)五、指示灯 (5)六、操作说明 (6)七、菜单说明 (7)八、使用条件 (13)一、概述CA T-2ME误码测试仪是一款手持式，高性能的，集成幀，无幀测试，中断，在线测试为一体。
具有告警，误码测试、语音监听、M.2100,G.826,G.821分析功能。
同时配有可充电电池，方便维护人员现场使用，它是一款够用、适用、好用、性价比极高的2Mb/S测试仪表，也是人手一机的最佳选择。
二、主要功能1. 在线测试和中断业务测试，且可外接打印机，并将结果进行打印2. 多种伪随机序列可选，用于中断业务成帧或非成帧测试3. 多种固定码可选，方便快速设置成帧方式：PCM31CRC、PCM30CRC，PCM31，PCM30成帧/非成帧测试下的FAS、CRC-4、CORD、E-BIT误码在线测试4. 可人为插入误码，LOS，AIS，LOF等告警插入，且可显示误码数，误码率。
5. 10个超亮LED告警和状态指示，告警，误码声音鸣响指示6. 发送时钟源：内部本振时钟、收信号恢复时钟可选7. ES 、SES、US，按照ITU-TG.821、G.826和M.2100标准进行结果分析8. 带背光高分辨率LCD误码测试、告警测试、性能分析，话路监听等多种功能集中于一体9. 大容量存储功能，可存储多组测试结果，掉电保持，在线话路监听功能，日历，时间显示10. 内置镍氢充电电池，内部集成智能快速充电电路，可在仪表工作的同时完成快速充电11. 手持式结构，适合现场操作三、技术指标比特率：2048Kb/s±50ppm接口：75欧姆，非平衡，高阻输入阻抗>2千欧姆输入灵敏度：0～-43dB线路编码：HDB3帧型：非成帧，成帧组帧：PCM30，PCM30CRC，PCM31，PCM31CRC测试码型：伪随机码：2^23-1，2^15-1，2^11-1，2^9-1固定码：1111，0000，1010告警指示和检测：SIGNAL LOSS，AIS，FRAME LOSS，MF LOSS，PATTERN LOSS，ERROR，REMOTE ALARM，REMOTE MF ALARM误码插入：单误码插入，比特率误码插入： 10E-4，10E-5，10E-6，10E-7结果分析：按照ITU-T的G.821，G.826和M.2100标准差错插入：1比特、10 、10同步：LED指示同步丢失数据格式：同步接口显示：数据接口信号接通显示四、前面板功能介绍仪表面板分为两部分，上部为液晶显示，下部为键盘操作。
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路，用PCM编码。
一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。
例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
