2）由于小孔壁很薄，其沿程阻力很小，通过小孔的流 量受油液温度变化的影响不大，因此，薄壁小孔常被 用作液压系统中的节流阀来调节流量。
3）锥阀、滑阀、喷嘴挡板阀就是近似的薄壁小孔，其 流量-压力关系可用上式计算，只是 (流量系数cd ） 有所不同。
《液压与气压传动技术》
2、对细长孔
• 气蚀会使液压元件的工作性能变坏，并使其寿命大 大缩短。
《液压与气压传动技术》
1、产生原因
油液中都溶解油一定量的空气，当油液流动时 某处压力低于空气分离压时，油液中的空气就会 分离出来而产生大量气泡。
由此可知，压力的过度下降时产生空穴现象的 原因。
《液压与气压传动技术》
节流口处的气穴现象
由于流速急剧升高，节流口处的压力急速降低，导致空气分离， 通过节流口后压力急速升高，气泡受压爆破，产生气蚀现象。
d 4
q
p
128l
液压油的动力粘度；
p 液体流经细长小孔前后的压力差。
当T 时，也 ，P一定时，q 。
《液压与气压传动技术》
3、对短孔
流经短孔的流量公式与薄壁小孔的流量公式完 全相同，只有流量系数不同，短孔Cd一般取 0.8~0.82。
小孔的流量压力综合公式 ：
《液压与气压传动技术》
二、气穴现象
• 在液压系统中，如果某点处的压力低于空气分离压 时而产生的气泡现象，称为空穴现象。也有称为气 穴现象的。
• 如果液体中的压力进一步降低到饱和蒸气压时，液 体将迅速气化，产生大量蒸气泡，这时的气穴现象 将会愈加严重。
• 当附着在金属表面上的气泡破灭时，它所产生的局 部高温和高压会使金属剥蚀，这种由气穴造成的腐 蚀作用称为气蚀。

流体力学 - 第一章流体属性及静力学

流体力学 - 第一章流体属性及静力学
第一章 流体属性及静力学
1
第一章
流体属性及静力学
§1-1 流体定义及连续介质假定 §1-2 流体的密度、重度和粘性 §1-3 流体的其他属性 §1-4 作用于流体上的力 §1-5 流体静压力特性及静止流体中 压力变化规律 §1-6 静止流体作用在壁面上的力
第一章 流体属性及静力学
2
重点：连续介质模型，流体的粘性， 作用于流体上的力，静压力的特性，
第一章 流体属性及静力学
31
外力：周围物体对其作用力 。包括周 围流体和固体的作用力 。 外力又可分为： 表面力：表面压力、表面粘性力。自由 面上还有表面张力 ——是一种特殊类型的 表面力 ，液体内分子对表面分子的吸引。 质量力(体积力 )：重力、惯性力、磁场 力等等。
第一章 流体属性及静力学
32
1. 流体的压缩性
如果温度不变，流体的体积随压强增加 而缩小，这种特性称为流体的压缩性，通 常用体积压缩系数 p 来表示。 p 指的是在温度不变时，压强增加一个 单位所引起的流体体积相对缩小量，即：
p
1 dV V dp
第一章 流体属性及静力学
28
流体体积压缩系数的倒数就是流体的体积 弹性模量Ｅ。它指的是流体的单位体积相对变 化所需的压强增量，即：
第一章 流体属性及静力学
25
粘性流体(viscous fluid)：考虑粘性影响。 理想流体(ideal fluid)：不考虑粘性影响。 粘性流体与理想流体的主要差别如下： (1)流体运动时，粘性流体相互接触的流体 层之间有剪切应力作用，而理想流体没有； (2)粘性流体附着于固体表面，即在固体表 面上其流速与固体的速度相同，而理想流体在 固体表面上发生相对滑移。
第一章 流体属性及静力学

工程流体力学1

工程流体力学1

PPT文档演模板
工程流体力学1
四、流体力学的研究方法及其应用
流体力学研究流体这样一个连续介质的宏 观运动规律以及它与其它运动形态之间的相互 作用，其研究方法有理论研究、数值计算和实 验三种，三种方法取长补短，相互促进，彼此 影响，从而促使流体力学得到飞速的发展。
PPT文档演模板
工程流体力学1
1.理论研究
PPT文档演模板
工程流体力学1
4.应用
流体力学在生产部门中有着非常广泛的应 用，可以这样说，目前已很难找出一个技术部 门，它与流体力学没有或多或少的联系。
航空工程和造船工业中，飞机和船的外形设 计；在水利工程中，大型水利枢纽，水库，水 电站，洪峰预报，河流泥沙；动力机械中蒸气 透平，喷气发动机，压缩机，水泵；在石油工 业中，油气集输，油、气、液的分离，钻井泥 浆循环，注水，压裂，渗流；金属冶炼和化学 工业等。
例如：在标准状态下， 1μm3任何气体含 有个分子2.69×107。 液体分子间距比气体小， 1μm3液体体积中有3.35×1010液体分子个。
PPT文档演模板
工程流体力学1
在大多数工程应用中，人们关心的是大量 分子的总体统计效应，而不是单个分子的行为， 流体力学的一切宏观参数（密度、温度、压强） 都是大量分子行为的统计平均值。当从宏观角 度研究流体的机械运动时，就认为流体物质是 连续。
在流体力学中，把流体质点作为最小的研 究对象，每个质点都含有大量的分子，故分子 随机出入该微小体积不会影响宏观特性，能保 持宏观力学特性。因此，有理由认为流体是连 续介质。
PPT文档演模板
工程流体力学1
连续性介质模型特点：
1).客观上存在宏观上足够小而微观上足够大的 小体积，这个小体积在几何上为一个点，此点称 为流体质点；

流体力学第一章

流体力学第一章

解：1、切应力
L
d d
ω
M,ω
dM ddF dddL
2 22
流体力学
d δ
M dM
粘性－例题2
M 2d2Ld 0 2
2、速度梯度（角变形率）
du dn
dy
60
M d dLdn 2 60
流体力学
d d ω
120M d3 2nL
粘性－例题3
例：已知液体中流速分布：矩形分布；三角形分 布；抛物线分布。定性画出切应力分布图
பைடு நூலகம்流体力学
粘性产生的机理1
液体
分子间内聚力
流体团剪切变形
改变分子间距离
分子间引力阻止
距离改变
内摩擦抵抗变形
流体力学
粘性产生的机理2
气体
分子热运动
流体层相对运动
分子热运动产生 流体层之间的动 量交换
内摩擦抵抗相对运动
流体力学
u+u u
粘性应力（内摩擦应力）1
切应力
y
F
C
U
FUU
Ah h
u+u
τ
h
水
1.002 10-3
空气
1.81 10-5
流体力学
运动粘性系数 1.003 10-6 1.5 10-5
几个概念1
牛顿流体与非牛顿流体
作纯剪切运动时，是否符合牛顿内摩擦定律
符合
不符合
（塑）牙膏
0 > 0
油漆
牛非
顿牛 流顿
0
体流
体
流体力学
水
淀粉糊 （假）
du/dy
几个概念2
理想流体
粘性系数为零的流体

流体力学知识点(1)

流体力学知识点(1)

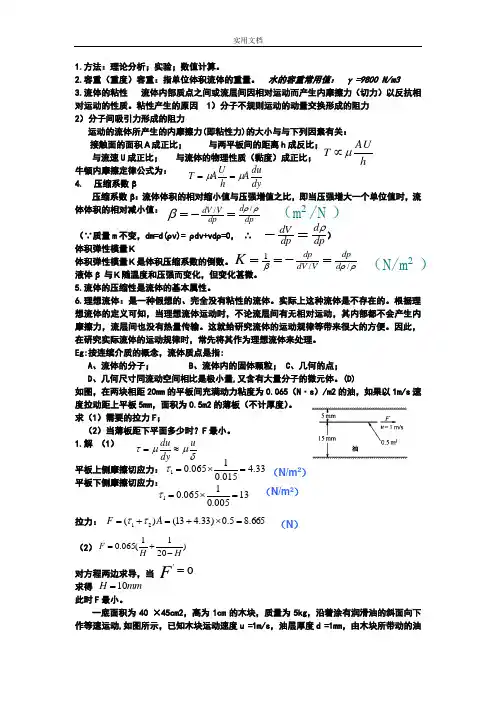

1.方法：理论分析；实验；数值计算。

2.容重（重度）容重：指单位体积流体的重量。

水的容重常用值： γ =9800 N/m33.流体的粘性 流体内部质点之间或流层间因相对运动而产生内摩擦力（切力）以反抗相对运动的性质。

粘性产生的原因 1）分子不规则运动的动量交换形成的阻力 2）分子间吸引力形成的阻力运动的流体所产生的内摩擦力(即粘性力)的大小与与下列因素有关： 接触面的面积Ａ成正比； 与两平板间的距离h 成反比； 与流速U 成正比； 与流体的物理性质（黏度）成正比；牛顿内摩擦定律公式为：4.压缩系数β 压缩系数β：流体体积的相对缩小值与压强增值之比，即当压强增大一个单位值时，流体体积的相对减小值：（∵质量m 不变，dm=d(ρv)= ρdv+vd ρ=0， ∴ ）体积弹性模量Ｋ体积弹性模量Ｋ是体积压缩系数的倒数。

液体β 与Ｋ随温度和压强而变化，但变化甚微。

5.流体的压缩性是流体的基本属性。

6.理想流体：是一种假想的、完全没有粘性的流体。

实际上这种流体是不存在的。

根据理想流体的定义可知，当理想流体运动时，不论流层间有无相对运动，其内部都不会产生内摩擦力，流层间也没有热量传输。

这就给研究流体的运动规律等带来很大的方便。

因此，在研究实际流体的运动规律时，常先将其作为理想流体来处理。

Eg:按连续介质的概念，流体质点是指:A 、流体的分子；B 、流体内的固体颗粒；C 、几何的点；D 、几何尺寸同流动空间相比是极小量,又含有大量分子的微元体。

(D)如图，在两块相距20mm 的平板间充满动力粘度为0.065（N ·s ）/m2的油，如果以1m/s 速度拉动距上平板5mm ，面积为0.5m2的薄板（不计厚度）。

求（1）需要的拉力F ；（2）当薄板距下平面多少时？F 最小。

1.解 （1）平板上侧摩擦切应力：平板下侧摩擦切应力：拉力：（2）对方程两边求导，当求得 此时F 最小。

一底面积为40 ×45cm2，高为1cm 的木块，质量为5kg ，沿着涂有润滑油的斜面向下作等速运动,如图所示，已知木块运动速度u =1m/s ，油层厚度d =1mm ，由木块所带动的油hAUT μ∝dydu Ah U A T μμ==（m 2 /N ） dp d dp VdV ρρβ//=-=dpd dp dVρ=-ρρβ//1d dp V dV dp K =-==（N/m 2 ）δμμτu dy du ≈=13005.01065.01=⨯=τ（N/m 2） 33.4015.01065.01=⨯=τ（N/m 2） 665.85.0)33.413()(21=⨯+=+=A F ττ（N ） )2011(065.0HH F -+=0'=Fmm H 10=层的运动速度呈直线分布，求油的粘度。
