四极开关的选用

断路器1P2P3P4P有什么区别该怎么选用火零地如何区分断路器是电气系统中常用的电气保护装置，其主要作用是在电路中监测电流，当电路中的电流异常时，自动切断电路，确保电路和设备的安全运行。

常见的断路器种类有1P、2P、3P和4P，这些断路器之间的区别主要体现在断路器的极数（Pole Number）上。

1P断路器代表单极断路器，即只有一个断路开关。

这种断路器适用于单相电路，例如家庭中的小型电气设备和照明电路。

2P断路器代表双极断路器，即有两个断路开关。

这种断路器适用于双相或单相两路电路，例如一些较大的家用电器和电机。

3P断路器代表三极断路器，即有三个断路开关。

这种断路器适用于三相电路，用于保护三相负载和三相电机。

4P断路器代表四极断路器，即有四个断路开关。

这种断路器适用于三相电路，同时还有一个独立的中性线，用于保护电路中的中性线是否发生异常。

选用不同极数的断路器，应根据电路的实际需求来决定。

一般来说，对于单相电路，使用1P或2P断路器就可以满足要求。

对于三相电路，使用3P断路器即可。

另外，火线和零线是电路中的两根主要导线。

在家庭电路中，一般使用蓝色的标记线作为零线，使用棕色或红色的标记线作为火线。

地线则常常使用绿色和黄色相间的标记线。

为了确保正确区分火线和零线，可以采取以下几种方法：1.标记线颜色：在安装电路时，按照国家标准，使用不同颜色的标记线来区分火线和零线。

2.标记标识：在插座和电器开关上，也会标注相应的符号，用以提示用户正确连接电线。

3.测试工具：使用电压表或电线探测器等工具来测试电路中的导线，以确定哪根导线是火线和零线。

总而言之，选用断路器的种类应根据电路的需求来选择，而火线和零线可以通过标记线颜色、标识符号和测试工具等方法来区分。

低压配电电气设计【1】一般规定1、本章适用于民用建筑工频交流电压1000V及以下的低压配电设计。

2、低压配电系统的设计应根据工程的种类、规模、负荷性质、容量及可能的发展等因素综合确定。

3、确定低压配电系统时，应符合下列要求：（1）供电可靠和保证电能质量要求；（2）系统接线简单可靠并具有一定灵活性；（3）保证人身、财产、操作安全及检修方便；（4）节省有色金属，减少电能损耗；（5）经济合理，技术先进。

4、低压配电系统的设计应符合下列规定：（1）变压器二次侧至用电设备之间的低压配电级数不宜超过三级；（2）各级低压配电屏或低压配电箱宜根据发展的可能留有备用回路；（3）由市电引入的低压电源线路，应在电源箱的受电端设置具有隔离作用和保护作用的电器；（4）由本单位配变电所引入的专用回路，在受电端可装设不带保护的开关电器；对于树干式供电系统的配电回路，各受电端均应装设带保护的开关电器。

5、低压配电设计除应符合本规范外，尚应符合现行国家标准《低压配电设计规范》GB50054的规定。

【2】低压配电系统1、多层公共建筑及住宅的低压配电系统应符合下列规定：（1）照明、电力、消防及其他防灾用电负荷，应分别自成配电系统；（2）电源可采用电缆埋地或架空进线，进线处应设置电源箱，箱内应设置总开关电器；电源箱宜设在室内，当设在室外时，应选用室外型箱体；（3）当用电负荷容量较大或用电负荷较重要时，应设置低压配电室，对容量较大和较重要的用电负荷宜从低压配电室以放射式配电；（4）由低压配电室至各层配电箱或分配电箱，宜采用树干式或放射与树干相结合的混合式配电；（5）多层住宅的垂直配电干线，宜采用三相配电系统。

2、高层公共建筑及住宅的低压配电系统应符合下列规定：（1）高层公共建筑的低压配电系统，应将照明、电力、消防及其他防灾用电负荷分别自成系统。

（2）对于容量较大的用电负荷或重要用电负荷，宜从配电室以放射式配电。

（3）高层公共建筑的垂直供电干线，可根据负荷重要程度、负荷大小及分布情况，采用下列方式供电：1）可采用封闭式母线槽供电的树干式配电；2）可采用电缆干线供电的放射式或树干式配电；当为树干式配电时，宜采用电缆T接端子方式或预制分支电缆引至各层配电箱；3）可采用分区树干式配电。

关于四极断路器的选用四极断路器（4P）分为A、B、C、D四种：A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

B：N极不安装过电流脱扣器，且N极与其他三极一起合分。

C：N极安装过电流脱扣器，且N极与其他三极一起合分。

D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

这里有两个问题要注意：1在用四极的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。

N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷 如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。

一般设备回路可选用N线不装过电流脱扣器的断路器。

2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”即为3P+N，与三极MCCB无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。

因此，这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合（如有控制电源采用220V的成套系统）。

如果选择错了，不但起不到保护作用，反而要出大问题。

对于下列情况，有必要选用四极断路器；一是有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；二是住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；三是剩余电流保护器，必须保证所保护的回路中的一切带电导线断开，因此对具有剩余电流动作保护要求的回路，均应选用带N极的漏电断路器。

目前国内市场供应的四极塑壳式断路器有六种型式；1断路器的N极不带过电流脱扣器，N极与其他三个相线一起合分电路。

2断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个极一起断开。

3、断路器N极带过电流脱扣器，N极与其他三个相线一起合分电路。

4、断路器的N极带过流脱扣器，N极始终接通，不与其他三个相线一起断开。

中国航空工业规划设计研究院王厚余为保证电器检修安全和实现电器装置的某些功能,在切断一电源回路时,除断开所有相线外,还需断开中性线,即断开全部带电导体,被称为电器装置的隔离.标准和我国标准对此都有规定,但语焉不详.最常用的隔离措施是装设四极开关(单相时为两极开关),但在执行中众说纷坛,莫衷一是,引起电器同行广泛的关注.笔者不揣浅薄,愿就个人理解所及,陈述一些浅见.1.停电进行维修时电击事故的起因过去电器维护室只用三级开关断开三根相线,维护人员常因触及带危险电压的中性线而受到伤害,不少同志认为中性线上的危险电压室因流过中性线的过大的三相不平衡电流导致的电压降引起的.其实不然,因为线路的总电压降通常不大于线路标称电压的,即,而中性线上的电压降又仅占一部分,所以不论三相电压如何不平衡,中性线上的电压降不可能大于接触电压限值而引起电击事故,这一理由不能成立.其实中性线上的危险电压另有来源,如雷电在线路感应的顺态高频过电压;又如配电变电所(特别是大接地电流电网中的变电所)高压侧接地故障,因共用接地极在低压电路上导入的暂态工频过电压;以及因断零引起的中性线上的的持续工频危险电压等;但发生机率最高的中性线危险电压室低压相线故障接地引起的,如图1中所示,它是由接地故障电流在变电所接地电阻上的电压降所引起的,图中值越大,故障接地电阻越小,中性线上的值越大,当的比值大于0.29时,即可大于50V,最大可达百伏左右.发生这种接地故障时,线路故障往往不切断电源以避免众多用户大面积停电,这就给维修人员带来潜在的电击危险.2.中性线并联对电器装置动作功能的影响在开关操作中,有时如不隔离中性线,电器装置正常功能的动作就无法实现.常见的一例是带RCD功能的一供一备两末端电源回路的电源转换开关的工作不正常,即RCD可能拒动,也可能误动,这可用图2和图3来说明.两图中和分别是工作电源和备用电源,CB1和CB2为带RCD功能的末端三极电源转换开关..为简化图画,PE线以金属线槽和设备外壳来代替.当图2中的点发生接地故障时,故障电流可经两个通路返回电源,其一部分按正常路径经PE线返回电源T1,其另一部分因电源的中性线未被断开,如图中箭头所示,扰经PE线和T2中性线返回电源T1.由于被分流降低了的动作灵敏度,本该动作的CB1可能拒动.图3中电器装置未发生接地故障,因未断开中性线,正常工作时,的中性线负载电流可经两个通路返回电源,其一部分按正常路径的中性线返回电源,其另一部分则如图中箭头所示绕道的中性线和PE线返回电源T1.此部分电流成为零序电流互感器检测出的剩余电流,这样,当装置正常工作时CB1可能误动.发生上例所述电器装置内带RCD功能两末端电源回路转换开关拒动或误动的原因都在两电源回路的中性线未与相线一道隔离而并联导通所致.中性线未隔离导致电器装置某些功能不能正常发挥的情况还不仅限与此,下文中还将陈述.3.四极开关的断零危险如上述采用四极开关隔离中性线可保证建筑物内电气检修的安全，也可保证电气装置某些功能的正常运作。

三极ATSE和四极ATSE在电气计划中的选用ATSE即主动动作的改换开关电器，是由一个或多个开关设备构成的电器，该电器用于从一路电源断开负载电路并自行联接到另一路电源上。

ATSE共分为3个等级：PC级、CB级、CC级PC级ATSE：能够接通、承载但不必于分断短路电流。

该ATSE 是以负荷阻离隔关作为主体开关，加装电动操作安排、机械连锁安排、主动操控单元等构成。

能够活络接通、分断电路或进行电路的改换。

CB级ATSE：装备过电流脱扣器的ATSE。

其主触头能够接通并活络分断短路电流。

该ATSE是以断路器作为主体开关，切换由主动操控单元完毕，具有机械和电气联锁功用。

因为其构造较为凌乱，因而CB级ATSE的牢靠性低于PC级ATSE。

CC级ATSE：能够接通、承载，但不必于分断短路电流。

其主体构造由触摸器构成，切换功用由基地继电器或逻辑操控模块构成二次回路完毕操控功用。

ATSE在选用时应留神的疑问1：改换时刻ATSE每次改换都是一个断电进程，在招认改换时刻时要留神有两种改换状况，一种是从主电源切换到备用电源，一种是从备用电源切换回主电源。

从备用电源切换到主电源时，一般不会央求主电源在康复后当即切换，延时切换的意图在于保证主电源安稳供电，防止因主电源一再缺陷时致使柴油机一再主张。

2：运用品种ATSE在沟通和直流条件下的选用应由实验电流、电压、功率因数等条件断定。

详细的选用规范可见《低压开关设备和操控设备》。

3：PC级和CB级ATSE的选用1）因为PC级的ATSE的牢靠性高于CB级，首要场合应选用PC 级，假定需求短路维护功用只需求在PC级ATSE前端设置短路维护器。

2）用于消防泵的ATSE应契合PC级的央求。

3）在选用PC级的ATSE时，应留神施行《民用修建电气计划规范》JGJ16-2008中7.5.4第三款的央求，即ATSE额外电流不该小于回路核算电流的125%。

4）《民用修建电气计划规范》JGJ16-2008规矩：中选用CB级ATSE为消防负荷供电时，应选用仅具有短路维护功用的断路器构成的ATSE，维护应与上下级维护电用具有挑选性协作。

数据中心配电系统3P和4P开关的区别应用注册一级建造师：唐国丰摘要：《全国民用建筑工程设计技术措施》关于三相四极开关的选用，用寥寥的五点规定了在什么情况下使用4P开关，什么情况下不能使用4p开关，但这种概念模糊的说明，对我国数据中心供配电的设计和施工者造成了不小的困扰，甚至有些项目滥用4P断路器，既浪费了设备投资又增加了断“零”的风险。

关键词：数据中心配电4P开关断零4P开关的有两个用途。

一、作电器隔离，用以断开线路的中性线，保证电气维修时维修人员的安全，我国过去广泛采用所谓接零保护的TN-C系统，因该系统的中性线是PEN线，不能用闸刀切断，线路中普遍采用3P开关，在电气维修过程中N线没有完全隔离造成点击事故。

而4P开关可以有效的断开N线，起电气隔离作用。

二、用作功能开关，如双电源自动切换装置（ATS）。

但4P开关使用过程中存在断“零”的风险，因此在供配电设计时应慎用4P开关。

4P断路器为什么容易招致断“零”呢？断路器或开关在闭合或断开过程中，相线触头间会产生电弧，负载电流产生的电弧，能烧蚀清除开关触点上的电阻膜（触头表面形成一层化学腐蚀物、氧化物、金属钝化层、尘埃脏物），而对于四极开关产品标准要求先断开三个相线触头，后断开中性线触头，以免操作瞬间断“零”。

三根相线断开后中性线上不复存在电流，中性线触头也就不会产生电弧来清除其电阻膜。

因膜电阻大，就造成了断“零”事故的发生。

另外，因在中性线上增加了一个接线点就增加了一个断“零”风险，比如，施工接线中性线端子没有压紧而导致松动，开始时还能正常工作，不易被发现。

过了一段时间接触不良导致断“零”，待烧毁大量设备后才发现是中性线不导电造成，已经为时已晚。

“……《全国民用建筑工程设计技术措施》P45页4.53.3-17三相四极开关的选用：1）正常供电电源与备用发电机之间的转换开关应采用四极开关；2）带漏电保护的双电源转换开关应采用四极开关。

两个电源开关带漏电保护其下级的电源转换开关应采用四极开关；3）在两种不同接地系统间电源转换开关应采用四极开关；4）TT系统的电源进线开关应采用四极开关；5）IT系统中当有中性线时应采用四极开。

怎样选择微型断路器的A、B、C、D型一、微型断路器的A、B、C、D型的选择断路器通用的脱扣特性有A、B、C、D四种。

那么我们该如何选择呢？（1）A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受肯定的持续时间开关不跳闸，它的特性就是避开冲击电流。

低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。

过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。

过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调整时通常利用旋转或者是调整杠杆。

电磁式过电流脱扣器同样的有固定和可调两种。

而电子式过电流脱扣器一般都是可调的。

断路器的分断本领指的就是能够承受最大的短路电流，所以旋转断路器的分断本领必需大于其保护设备的短路电流。

过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，快捷性强。

瞬时型：0.02S，用于短路保护；短延时型：0.10.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。

断路器是用来保护电线以及防止火灾发生，所以要依据电线的大小来选配而不是依据电气的功率来选配。

如决断路器选择太大就起不到保护电线的作用，当电线超载断路器依旧不会起跳，就会给家庭安全带来隐患。

1.5平方线配C10的开关2.5平方线配C16或20的开关4平方线配C25的开关6平方线配C32的开关附上家庭使用铜线载流量与所带负载功率选择表对于用于负荷为电动机的空气开关，应选择D型特性，以避开电动机起动是58倍的高起动电流。

四极开关的选用
基于GB50054-2011低压配电设计规范
3.1.15在符合下列情况时，应选用具有断开中性极的开关电器：
1.有中性导体的IT系统与TT系统或TN系统之间的电源转换开关电器；
2.TT系统中，当负荷侧有中性导体时选用隔离电器；
3.IT系统中，当有中性导体时选用开关电器。

3.1.16在电路中（TNS）需防止电流流过不期望的路径时，可选用具有断开中性极的开关电器。

在电路中如果电流流经不期望的路径，则会产生杂散电流。

它将产生电磁干扰，影响其它设备的工作。

在图1的TNS系统中，用电设备的中性线电流，可以从两个不同的路径流过，这样就会产生电磁干扰。

而图2，采用具有中性极的开关电器，中性线电流就不会从右边的中性线中流过了。

1.两电源同在一处共用一低压配电盘，末端电源转换开关应采用四极开关
JGJ16-2008民用建筑电气设计规范
7.5.2在TNC系统中，严禁断开PEN导体，不得装设断开PEN导体的电器（不允许装设四极开关）；
7.5.3三相四线制系统中四极开关的选用应符合：
2.TN-C-S、TNS系统中的电源的转换开关，应采用切断相导体和中性导体的四极开关；
3.正常供电电源与备用发电机之间，其电源转换开关应采用四极开关；
4.TT系统的电源进线开关应采用四极开关；
5.IT系统中当有中性导体时应采用四极开关（避免电源侧故障时，危险电位沿中性导体引入）。

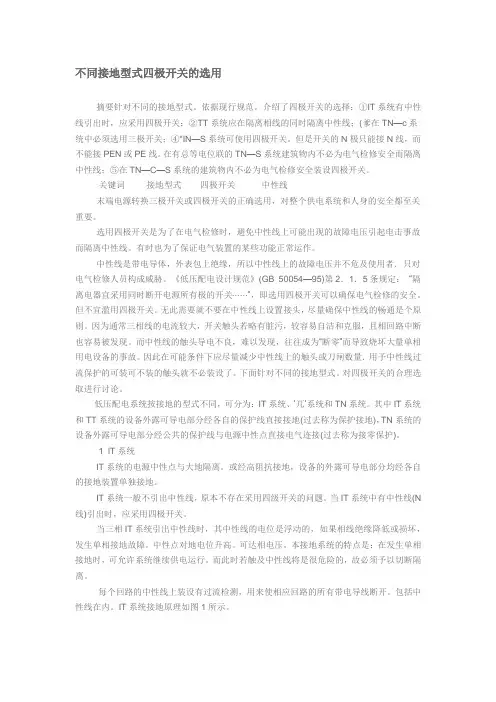

不同接地型式四极开关的选用摘要针对不同的接地型式。

依据现行规范。

介绍了四极开关的选择：①IT系统有中性线引出时，应采用四极开关：②TT系统应在隔离相线的同时隔离中性线；(爹在TN—c系统中必须选用三极开关；④"IN—S系统可使用四极开关。

但是开关的N极只能接N线，而不能接PEN或PE线。

在有总等电位联的TN—S系统建筑物内不必为电气检修安全而隔离中性线；⑤在TN—C—S系统的建筑物内不必为电气检修安全装设四极开关。

关键词接地型式四极开关中性线末端电源转换三极开关或四极开关的正确选用，对整个供电系统和人身的安全都至关重要。

选用四极开关是为了在电气检修时，避免中性线上可能出现的故障电压引起电击事故而隔离中性线。

有时也为了保证电气装置的某些功能正常运作。

中性线是带电导体，外表包上绝缘，所以中性线上的故障电压并不危及使用者．只对电气检修人员构成威胁。

《低压配电设计规范》(GB 50054—95)第2．1．5条规定：“隔离电器宜采用同时断开电源所有极的开关⋯⋯”，即选用四极开关可以确保电气检修的安全。

但不宜滥用四极开关。

无此需要就不要在中性线上设置接头，尽量确保中性线的畅通是个原则。

因为通常三相线的电流较大，开关触头若略有脏污，较容易自洁和克服，且相回路中断也容易被发现。

而中性线的触头导电不良，难以发现，往往成为“断零”而导致烧坏大量单相用电设备的事故。

因此在可能条件下应尽量减少中性线上的触头或刀闸数量．用予中性线过流保护的可装可不装的触头就不必装设了。

下面针对不同的接地型式。

对四极开关的合理选取进行讨论。

低压配电系统按接地的型式不同，可分为：IT系统、’兀’系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)，TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

1 lT系统IT系统的电源中性点与大地隔离。

或经高阻抗接地，设备的外露可导电部分均经各自的接地装置单独接地。

开关极数的选择:1.对于单相照明回路有等电位接地的选1P，无的选1P+N2.对于单相插座回路选2P3.对于三相供电的选用4P，TN-C系统不允许用4P均用3P4.对于电机选用3P5.对于TN-C-S、TN-S系统，一般用3P，有漏电功能的单相电源开关选2P/3P，三相选4P。

TT系统中三相一律选4P，单相选2P6. 对于三相空调配五根线的必然配4P漏电断路器7.1P，2P，1P+N，3P，4P，4P+N，P指的是装设了保护的极（刀极），N指中性线只装设了刀极，没有装设保护模块。

2P和1P+N都是两极开关，而4P和3P+N 都叫四极开关，1P+N，3P+N因为中性线没有装设保护，所以便宜点，中性线刀极随相线刀极一起动作。

有的产品还把1P+N分成两种：一种用了两个模块宽度，一种只用了一个模块宽度（体积较小）。

1P-单极开关2P- 两极开关3P-三极开关4P-四极开关1P+N-带零线端子的单极开关(零线不开断)3P+N-带零线端子的三极开关(零线不开断)1P(1极)开关:接线头只有一个,只能断开一根相线,这种开关适用于控制一相"火"线2P(3 极)开关:接线头有二个,一个接相线一个接零线,这种开关适用于控制一相一零3P(3极)开关:接线头有三个,三个都接"火"线,这种开关适用于控制三相380V电压线路4P(4极)开关:接线头有四个,三个都接"火"线,一个零线,这种开关适用于控制三相四线制线路4P和3P+N都是四级，4P的N线上带保护，3P+N的N线则不带保护，同时3P+N的N线不带过载、短路脱扣线圈，故不起保护作用，N极线和其他3级之间存在机械关系。

1P+N，3P+N和2P，4P在电气上都是当作两极，四极开关来看待，在确定需要断开中性线，但中性线电流不可能超过相线的时候，从节省成本考虑，可选择1P+N，3P+N；如果中性线电流有可能超过相线（谐波等的影响），则需要选择2P，4P。

季　节(1968—),女,工程师,从事电气工程设计工作。

低压交流三相配电系统中四极开关的应用探讨季　节,　董家业(同济大学建筑设计研究院,上海　200092)摘　要:在低压交流三相线路中,往往需要根据负荷情况或线路的保护要求设置不同极数的断路器、起动器或刀熔开关,以用作线路的电气隔离、短路保护、过负荷保护、接地故障保护、防电击。

在工程设计中,应掌握分寸,根据不同的接地制式和使用条件选用四极开关还是三极开关。

通过详细分析,阐述了四极开关的应用范围,给出了选用四极开关时的注意事项,供同行选用开关时参考。

关键词:电气隔离;电气控制;电气保护;接地制式;四极开关中图分类号:T M564　文献标识码:B 文章编号:167428417(2010)022*******董家业(3—),男,教授级高级工程师,研究方向为建筑电气。

0　引　言在低压交流三相配电线路中设置不同极数的开关,可以起到电气隔离、控制、保护和防电击作用。

本文以工程设计中所设置开关作用的不同,对四极开关的选用及原因进行剖析,更深入了解四极开关的使用,提高工程的安全性。

1　用作电气隔离的开关及其选用1.1　隔离作用当线路或设备停用、检修或发生事故时,开关用于断开电源,确保人身安全。

本文所述的隔离即为电气隔离。

电气隔离不只用以保证检修安全,如为了实现电气装置的正常功能,也需实施电气隔离。

1.2　开关选用(1)根据国标G B 50054—1995《低压配电设计规范》、JG J 16—2008《民用建筑电气设计规范》以及国际电工委员会《I EC 标准》规定,隔离装置必须将相线隔离或将不接地的导线隔离。

在T N 系统中,除双电源转换开关外,仅作为检修隔离用的开关可以采用三极开关,不必采用四极开关,详见图1。

这是因为在T N 2C 2S 和T N 2S 接地制式的单电源配电系统中,根据我国电气规范和I EC 标准的规定,在建筑物内都设有总等电位联结系统,即使一些未做总等电位联结的老建筑物,因其金属结构、金属管道等相互之间的自然接触,也具有一定的等电位联结作用。

1.1 如何正确选用应急电源装置EPS？【解析】应急电源装置EPS（Emergency Power System）是由电力变流器（整流器、逆变器）、储能装置（蓄电池）和转换开关（电子式或机械式）等组合而成的一种电源设备。

这种电源设备在交流输入电源正常时，交流输入电源通过转换开关直接输出。

交流输入电源同时通过充电器对蓄电池组进行充电。

发生中断（如电力中断、电压不符合供电要求），EPS装置利用蓄电池组的储能放电经过逆变器变换并且经过转换开关切换至应急状态向负荷供电。

新版《民用建筑电气设计规范》JGJ16-2008（以下简称新版《民规》）6.2.2对EPS应急电源装置在建筑物应急照明系统中的应用作了如下规定：1 EPS装置应按负荷性质、负荷容量及备用供电时间等要求选择。

2 EPS装置可分为交流制式及直流制式。

电感性和混合性的照明负荷宜选用交流制式；纯阻性及交、直流共用的照明负荷宜选用直流制式。

3 EPS的额定输出功率不应小于所连接的应急照明负荷总容量得1.3倍。

4 EPS得蓄电池初装容量应保证备用时间不小于90min。

5 EPS 装置的切换时间应满足下列要求：1）用作安全照明电源装置时，不应大于0.25s；2）用作疏散照明电源装置时，不应大于5s；3）用作备用照明电源装置时，不应大于5s；金融、商业交易场所不应大于1.5s。

正确理解上述规定、合理选用EPS装置，应把握以下要点：EPS的系统主电路分为常规配电型和直流应急型两种形式。

常规配电型——当所供电的应急用电负荷均为单相设备（如应急灯、消防设备等），且总安装功率≤10kW时，可采用单相输入、单相输出的EPS；若总安装功率＞10kW时，则采用三相输入、单相输出的EPS。

当应急负荷中既有单相负荷、又有三相负荷时，应选用三相输入、三相输出的EPS。

每一套EPS装置均应包含一组完善的蓄能电源和配电保护装置。

直流应急型——当应急用电负荷全部为交直流电源通用的用电设备（指白炽灯、卤钨灯和配用电子镇流器的荧光灯）时，采用直流应急输出的主电路结构。

开关极数的选择
对于TN-S系统没有必要选四极的，都选用三极的，因为N线和PE线分开以后便不能再连，TN-S系统在变压器处分开了，N线就不能再接地。

只有PE线和PEN线才做重复接地，N线为允许带电导体，禁止接地。

所以对于TN-S、TN-C-S系统，没有必要设4极开关；对于TT系统，需设4极开关。

一般选4极是隔离开关的主要作用是检修时在供电回路中形成一个明显的断开点。

考虑到照明负荷很难保证三相平衡，当三相不平衡时，N线上带有零序电流，如果检修时不断开N线,检修人员仍然有触电的危险。

照明配电箱的进线隔离开关应该选4极，检修时可将N线齗开，防止N线在非正常状态下带电而引至检修工人触电。

设计时，漏电齗路器应标注漏电跳闸时动作时间，以小高层住宅大楼为例：用户终端选30mA，动作时间t=0.1s（秒）或瞬时，每层总开关选300mA，t=0.3s，大楼防火灾漏电齗路器（总开关）选I△n=500MA （或1A），t=0.5S。

正确选用可避免越级跳闸，扩大仃电范围。

三相电的配电系统中，3极隔离开关的作用（1）在无负荷情况下关合和开断电路。

（2）与断路器配合改变设备的运行方式。

（3）进行一定范围内空载线路的操作。

（4）可以进行空载变压器
的投入和退出操作。

（5）可以形成可见的断开点。

浅谈企业级变配电所电气设备的选择董智坚发布时间：2023-05-11T08:00:37.955Z 来源：《中国建设信息化》2023年5期作者：董智坚[导读] 企业变配电所设计是企业工程项目的一部分，电气设备的选型就很关键连云港港口集团供电工程有限公司江苏连云港 222000摘要：企业变配电所设计是企业工程项目的一部分，电气设备的选型就很关键，对于变配电设计准确性、安全性、节能性和合理性等有着决定性作用，有着较强的技术性和规范性特点，诸多因素都涉及到国家强制性条纹落实。

在选择电气设备的时候，不仅需要满足国家现象规定和规范，还应该满足国家当前节能方针，结合企业自身情况，在保障经济、安全、节能和合理的要求上，确保企业变配电所安全运行。

为落实电气设备选型设计，下面就从作者实际工作经验入手，分析企业级变配电所电气设备选择，希望对有关从业人员带来帮助。

关键词：企业；变配电所；电气设备变配电的重要环节就是电气设备的选择，电气设备的正确选择能够有效的保障变配电整体的正常运行，还能够使变配电工作长期运行，提高变配电工作的效率。

因此，我们要在电气设备的选择上更加的严谨认真，确保能够选择适合变配电的电气设备并且能确保其能够在环境中正常运行。

1 配电变压器的选择在选择配电变压器容量时，应考虑站区用电需求，采用科学的负荷预测方法计算站区负荷增长趋势，合理选择配电容量。

如果选型过小，不能满足平台负载增长的需要，就会造成配电变压器的重载运行，这将大大增加平台的过载损失，缩短变压器的使用寿命。

如果长时间或长时间重载运行，变压器将被烧毁。

若是所选择的变压器容量比较大，就会出现“大马小车”现象，使得变压器的容量有着较低的利用效率，增加变压器空载损耗。

所以，配电选择就会对其供电系统经济性和可靠性。

在进行选择变压器容量的时候，对于负荷统计分析得知，按照最大负荷和变压器的经济运行情况进行选择，采用变压器铜损、铁损相等的条件，进而推算最大的负荷，负荷是随机性的，运行效率是可变的。
