四极双投闸刀开关的重要性

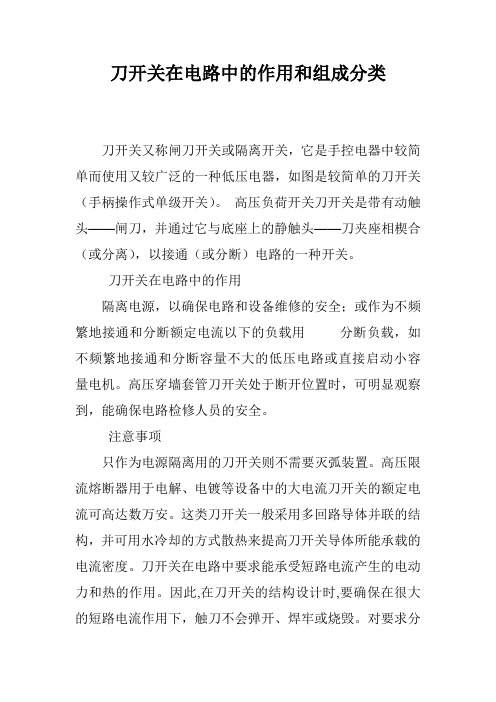

刀开关在电路中的作用和组成分类
刀开关又称闸刀开关或隔离开关，它是手控电器中较简单而使用又较广泛的一种低压电器，如图是较简单的刀开关（手柄操作式单级开关）。

高压负荷开关刀开关是带有动触头——闸刀，并通过它与底座上的静触头——刀夹座相楔合（或分离），以接通（或分断）电路的一种开关。

刀开关在电路中的作用
隔离电源，以确保电路和设备维修的安全；或作为不频繁地接通和分断额定电流以下的负载用分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。

高压穿墙套管刀开关处于断开位置时，可明显观察到，能确保电路检修人员的安全。

注意事项
只作为电源隔离用的刀开关则不需要灭弧装置。

高压限流熔断器用于电解、电镀等设备中的大电流刀开关的额定电流可高达数万安。

这类刀开关一般采用多回路导体并联的结构，并可用水冷却的方式散热来提高刀开关导体所能承载的电流密度。

刀开关在电路中要求能承受短路电流产生的电动力和热的作用。

因此,在刀开关的结构设计时,要确保在很大的短路电流作用下，触刀不会弹开、焊牢或烧毁。

对要求分
断负载电流的刀开关，则装有快速刀刃或灭弧室等灭弧装置。

高压熔断器刀开关按照极数可以分为单极刀开关、双极刀开关和三极刀开关；按照转换方式可以分为单投式刀开关、双投式刀开关；按操作方式可分为手柄直接操作式和杠杆式刀开关。

所示为三极单投式刀开关的电路图，它可用来接通或分断电路A,也可作为将电路A与电源隔离之用。

图2为单极双投式刀开关，它可用来接通或分断电路A或电路B，也可将电源向电路A供电转换到向电路B供电。

转换开关用于主电路将一组已连接的器件转换到另一组已连接的器件。

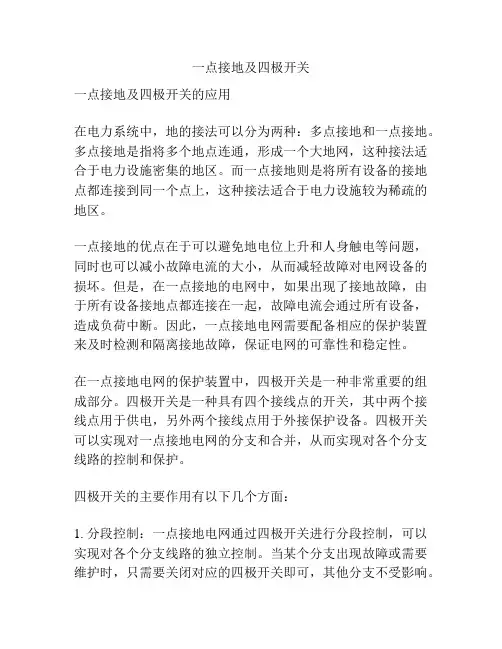

一点接地及四极开关一点接地及四极开关的应用在电力系统中，地的接法可以分为两种：多点接地和一点接地。

多点接地是指将多个地点连通，形成一个大地网，这种接法适合于电力设施密集的地区。

而一点接地则是将所有设备的接地点都连接到同一个点上，这种接法适合于电力设施较为稀疏的地区。

一点接地的优点在于可以避免地电位上升和人身触电等问题，同时也可以减小故障电流的大小，从而减轻故障对电网设备的损坏。

但是，在一点接地的电网中，如果出现了接地故障，由于所有设备接地点都连接在一起，故障电流会通过所有设备，造成负荷中断。

因此，一点接地电网需要配备相应的保护装置来及时检测和隔离接地故障，保证电网的可靠性和稳定性。

在一点接地电网的保护装置中，四极开关是一种非常重要的组成部分。

四极开关是一种具有四个接线点的开关，其中两个接线点用于供电，另外两个接线点用于外接保护设备。

四极开关可以实现对一点接地电网的分支和合并，从而实现对各个分支线路的控制和保护。

四极开关的主要作用有以下几个方面：1. 分段控制：一点接地电网通过四极开关进行分段控制，可以实现对各个分支线路的独立控制。

当某个分支出现故障或需要维护时，只需要关闭对应的四极开关即可，其他分支不受影响。

2. 隔离故障：当一点接地电网出现故障时，四极开关可以及时检测并隔离故障电路，避免故障对其他分支线路的影响。

3. 提高电网可靠性：一点接地电网的主要问题是出现接地故障时可能会导致负荷中断。

通过四极开关的应用，可以实现故障的快速检测和隔离，保证电网的可靠性和稳定性。

需要注意的是，四极开关的使用需要遵循一定的原则和操作规程。

在使用四极开关时，需要确保其具备足够的绝缘强度和可靠性，并定期进行检修和维护，以确保其正常运行和稳定性。

综上所述，一点接地及四极开关的应用是电力系统中非常重要的一部分。

通过合理的设计和使用，可以提高电网的可靠性和稳定性，为电力系统的正常运行和发展建立坚实的保障。

除了以上提到的作用，四极开关还可以实现电网的自动化控制。

浅析双电源自动切换开关在南水北调工程中的应用南水北调工程是我国一项重大的水利工程，其目的是将长江等水源地的水资源输送到干旱的北方地区，以缓解水资源紧张的问题。

在这个工程中，涉及到各种设备的采用，其中双电源自动切换开关是其中一个非常重要的设备，它在工程中起到了极为重要的作用。

双电源自动切换开关是一种能够自动切换输入电源的开关。

在南水北调工程中，经常需要使用这种开关来保证电网的稳定性。

由于该工程分布广泛，包括水源、输送渠道和灌溉用水等许多地方，独立的电力系统会受到许多不可预知的干扰，如天气、地质条件等，导致电力系统的稳定性受到影响。

双电源自动切换开关就是用来解决这个问题的。

双电源自动切换开关的作用是在主电源传输电力的过程中，当主电源出现故障时，能够自动将备用电源启动并接通主电源负载，以保证电网的稳定性。

它能够自动判断主电源的电压、电流或频率等是否符合要求，并根据判断结果自动切换到备用电源。

当主电源恢复正常后，它又可以自动恢复到主电源状态，以此保证整个电网的正常运行，从而保证了南水北调工程的用电需求。

1.主电源出现故障时，自动切换到备用电源。

当主电源出现故障时，双电源自动切换开关能够自动识别故障，并将备用电源启动并接替主电源的工作，以保证供电的连续性。

由于南水北调工程的输水系统负载较大，所以短暂的电力中断就会给整个系统带来巨大的影响，而双电源自动切换开关能够在短时间内自动接替主电源的工作，从而有效避免了这一问题。

2.对主电源进行监控和控制。

双电源自动切换开关对主电源进行监控和控制，以确保主电源的稳定性和安全性。

通过对电压、电流、频率等参数的监控，能够及时发现主电源的故障，并及时启动备用电源，从而保证系统的连续性和稳定性。

3.备用电源自动充电功能。

可根据南水北调工程的输水系统的负载情况，使用双电源自动切换开关自动完成备用电源的充电。

这样即可保证备用电源始终处于充电状态，为应急使用提供了保障。

综上所述，双电源自动切换开关在南水北调工程中起到了重要的作用。

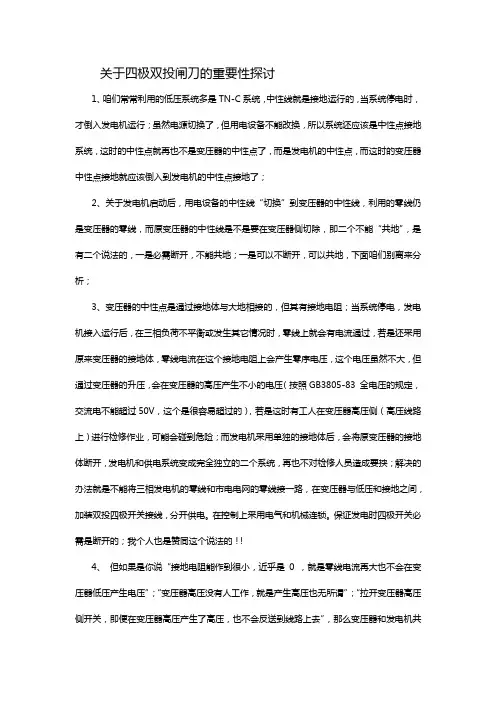

关于四极双投闸刀的重要性探讨1、咱们常常利用的低压系统多是TN-C系统，中性线就是接地运行的，当系统停电时，才倒入发电机运行；虽然电源切换了，但用电设备不能改换，所以系统还应该是中性点接地系统，这时的中性点就再也不是变压器的中性点了，而是发电机的中性点，而这时的变压器中性点接地就应该倒入到发电机的中性点接地了；2、关于发电机启动后，用电设备的中性线“切换”到变压器的中性线，利用的零线仍是变压器的零线，而原变压器的中性线是不是要在变压器侧切除，即二个不能“共地”，是有二个说法的，一是必需断开，不能共地；一是可以不断开，可以共地，下面咱们别离来分析；3、变压器的中性点是通过接地体与大地相接的，但其有接地电阻；当系统停电，发电机接入运行后，在三相负荷不平衡或发生其它情况时，零线上就会有电流通过，若是还采用原来变压器的接地体，零线电流在这个接地电阻上会产生零序电压，这个电压虽然不大，但通过变压器的升压，会在变压器的高压产生不小的电压（按照GB3805-83 全电压的规定，交流电不能超过50V，这个是很容易超过的），若是这时有工人在变压器高压侧（高压线路上）进行检修作业，可能会碰到危险；而发电机采用单独的接地体后，会将原变压器的接地体断开，发电机和供电系统变成完全独立的二个系统，再也不对检修人员造成要挟；解决的办法就是不能将三相发电机的零线和市电电网的零线接一路，在变压器与低压和接地之间，加装双投四极开关接线，分开供电。

在控制上采用电气和机械连锁。

保证发电时四极开关必需是断开的；我个人也是赞同这个说法的！！4、但如果是你说“接地电阻能作到很小，近乎是0 ，就是零线电流再大也不会在变压器低压产生电压”；“变压器高压没有人工作，就是产生高压也无所谓”；“拉开变压器高压侧开关，即便在变压器高压产生了高压，也不会反送到线路上去”，那么变压器和发电机共用一个接地体也是可以的，对低压电器的利用和安全都是没有影响的；5、就我的知识范围，尚未查到专门针对这个问题的国家规程或标准，你可以参考一下《交流电气装置的接地》DL/T 621—1997，在网上能查到。

例谈四极开关使用的必要性一、前言电气设计的首要原则为安全可靠，同时应考虑技术先进性及经济合理性。

因此，准确地选择电气隔离器件，可有效保证低压配电系统中电气装置在功能上的正常发挥，以及相关人员在维护使用时的安全。

当前在三相用电回路中，较常用的电气隔离器件为四极开关。

但是，如何合理使用四极开关，在IEC标准和GB 50054-2011《低压配电设计规范》中都没有详尽的说明与规定，仅对TN-C系统中严禁将保护接地中性导体接入开关器件作了强制性规定。

在此，笔者作为低压供配电设计人员，以工程经验及个人见解，对合理使用四极开关进行总结，并结合一个工程案例，对此加以分析说明。

二、合理设计使用四极开关在过去的三相四线回路中，经常采用三极开关。

当需切断电源检修时，则断开三极开关，并认为断开三根相线后，可以安全地完成检修操作。

其实在这样的情况下，仍然不时会出现电击伤人等事故。

究其原因，多为中性线带电而导致该类事故发生。

因此，要做到电气隔离，需要有效切断所有带电导体。

在三相四线回路中，带电导体就是指三根相线和一根中性线，而设计使用四极开关，就可有效断开所有的带电导体，达到电气隔离的目的。

当低压配电系统中使用功能性的双电源转换开关时，可以通过设计使用四极开关来隔断杂散电流的通路；为防止剩余电流装置拒动或误动，也需要设计使用四极开关。

这些情况下设计使用四极开关，都能保证电气装置的稳定运行。

所以，合理地设计使用四极开关，不仅能大大降低电击伤人等事故的发生率，还可以有效保证电气装置在功能上的正常发挥。

三、设计使用四极开关的误区在IEC标准和国家标准中，没有明确地对四极开关的使用场合作具体规定，所以，造成了行业内对四极开关设计使用的误解，并导致一定范围的滥用。

最为普遍的误解，即是认为四极开关是用来防止中性线电流过载的。

在中性线上有三次谐波电流过载时，三极开关不能保护中性线，需要在中性线上装设开关触头和过电流检测元件，所以要使用四极开关。

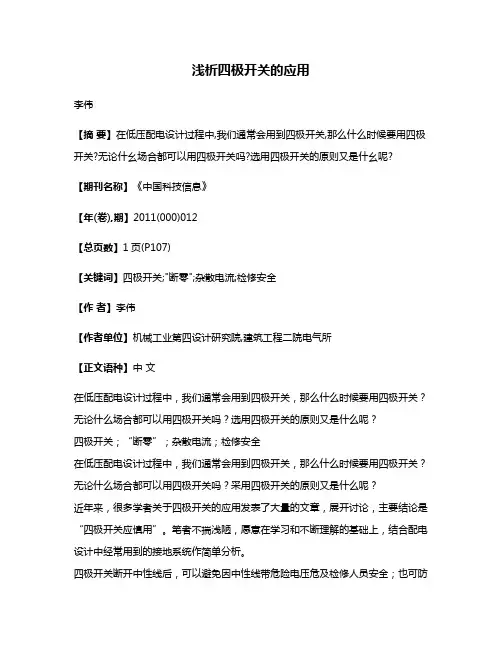

浅析四极开关的应用李伟【摘要】在低压配电设计过程中,我们通常会用到四极开关,那么什么时候要用四极开关?无论什幺场合都可以用四极开关吗?选用四极开关的原则又是什幺呢?【期刊名称】《中国科技信息》【年(卷),期】2011(000)012【总页数】1页(P107)【关键词】四极开关;"断零";杂散电流;检修安全【作者】李伟【作者单位】机械工业第四设计研究院,建筑工程二院电气所【正文语种】中文在低压配电设计过程中，我们通常会用到四极开关，那么什么时候要用四极开关？无论什么场合都可以用四极开关吗？选用四极开关的原则又是什么呢？四极开关；“断零”；杂散电流；检修安全在低压配电设计过程中，我们通常会用到四极开关，那么什么时候要用四极开关？无论什么场合都可以用四极开关吗？采用四极开关的原则又是什么呢？近年来，很多学者关于四极开关的应用发表了大量的文章，展开讨论，主要结论是“四极开关应慎用”。

笔者不揣浅陋，愿意在学习和不断理解的基础上，结合配电设计中经常用到的接地系统作简单分析。

四极开关断开中性线后，可以避免因中性线带危险电压危及检修人员安全；也可防止杂散电流的危害。

这是采用四极开关的优点。

那么如果不断开中性线，中性线上的危险电压是怎么产生的呢？原因很多，例如：⑴ 低压供电网络内发生一相接地故障，故障电流在变电所接地极上产生电压降，使中性点和中性线对地带危险电压，如图一所示。

⑵保护接地和低压侧系统接地共用接地装置的变电所内高压侧发生接地故障，其故障电流同样也在RB上产生电压降，引起中性线带危险电压，如图二所示。

⑶低压线路上感应的雷电过电压沿中性线进入电气装置内。

不装四极开关又为什么会产生杂散电流呢？一般双电源转换系统接地选用不当就会出现此类情况。

请看图三。

转换开关Q1及Q2为三极开关，这样中性线电流就有两条通道回到电源侧：变压器中性线电流即可由本回路的中性线返回变压器，也可绕道沿发电机电源线路的中性线返回变压器，这一电流即是杂散电流。

四级双电源转换开关的选择与使用四极开关的作用只是对带电导体的隔离，以保证电气维修安全和电气装置功能的正常发挥，其装用范围是有限的。

三相断电后有很多原因造成中性线带危险电压，例如：1、低压供电网络内发生一相接地故障，故障电流在变电所接地极电阻上产生电压降，使中性点和中性线对地带危险电压。

2、变电所高压侧发生接地故障，故障电流同样在变电所接地极电阻上产生电压降，使中性点和中性线对地带危险电压。

3、低压线路上感应的雷电过电压沿中性线进入电气装置。

上述中性线上的危险电压有的持续时间长，有的电压幅值非常高，都可在电气维修时引发电气事故或造成电气装置工作不正常，因此在电气装置中应在线路的适当位置装设四极开关，或采取其他电气隔离装置。

采用四极开关切断中性线可保证电气维护安全和保证电气装置实现正常，但易造成“断零”故障，增加设备被烧坏的危险，所以设计中应掌握分寸，正确装用四极开关，避免在一电气装置内自上至下全部选用四极开关，恐失之过滥。

四极开关使用的场合TN-C系统中性线PEN包含PE线，而PE线是不允许断开，因此TN-C系统不允许装四极开关，无法保证电气维修安全和某些电气功能的正常发挥。

TN-C-S，TN-S系统不需要为电气维修安装四极开关，因为IEC标准和我国标准都规定了在建筑物内设置总等电位连接的要求，一些未做总等电位连接的老建筑也因金属结构，管道相互之间的自然接触，也具有一定的等电位连接的作用，管道与PE线，中性线相互连通，都处于同一电压水平上，维修人员触及中性线时不存在电位差，不可能发生触电，因此不需要为维护维修安全而安装四极开关。

TT系统应为电气安全安装四极开关，在TT 系统内即使有总等电位联结，也需要为电气维修安装四极开关，因为中性线和总等电位联结系统时不相连通的，当中性线带电压进入建筑物内时，总等电位联结系统却为地电位，这一电位差将引起电气事故。

因此为保证安全，TT系统应在建筑物内适当线段上，例如电源进线出装用四极开关。

浅谈民用建筑内四极开关的应用问题【摘要】本文主要围绕民用建筑内四极开关的应用问题展开讨论。

首先介绍了四极开关的定义，然后详细探讨了四极开关在民用建筑中的应用情况，包括其重要性和作用。

接着介绍了四极开关的安装与维护方法，以及与电路保护的关系。

总结了选购四极开关时需要注意的事项，帮助读者更好地选择和使用四极开关。

通过本文的阐述，读者可以了解到四极开关在民用建筑中的重要性和应用情况，以及如何正确选择和维护四极开关，保障电路的安全和稳定运行。

【关键词】四极开关, 民用建筑, 应用问题, 安装与维护, 电路保护, 选购注意事项, 结论1. 引言1.1 引言四极开关在民用建筑中的应用日益广泛，随着人们对电力安全的重视和需求的增加，四极开关作为电路的重要保护装置，在建筑内起着至关重要的作用。

四极开关能够有效地控制电路的开关和保护功能，确保电力系统的正常运行，同时也能在电路出现故障时及时切断电源，保护设备和人身安全。

在民用建筑中，四极开关主要用于控制家庭用电和室内照明等电路，保障人们的生活和工作需求。

了解四极开关的定义、应用、安装与维护方法以及选购注意事项对于保障建筑电路的安全和稳定运行至关重要。

本文将就四极开关在民用建筑中的应用问题进行深入探讨，希望能为读者提供一些有益的信息和知识。

2. 正文2.1 四极开关的定义四极开关是一种用于控制电气设备通断的电器元件，通常用于交流电路中。

四极开关具有四个导通触点，分别对应正相序、负相序、零线和地线，可以实现对电路的全面控制和保护。

四极开关在民用建筑中扮演着重要的角色，广泛应用于照明、空调、插座等电气设备的供电控制。

四极开关的安装与维护至关重要，确保其正常运行和安全性。

在安装时，需要注意保持接线端子的清洁和紧固，确保与其他设备连接良好，以免出现接触不良或短路等问题。

定期进行检查和维护，及时处理开关异常热情况、接线端子松动等问题，保障电路的稳定性和安全性。

四极开关与电路保护密切相关，可以通过设置短路保护、过载保护等功能模块，对电路进行有效保护。
