四极塑壳式断路器有哪几种型式

最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

摘要：选择不同类型短路分断能力的断路器来适应不同的线路预期短路电流(当I在相同的情况时)的需要断路器的选用原则是：断路器的短路分断能力≥线路的预期短路电流。

关键词：断路器要点配电线路1、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护(由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电)。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s)，因QF1的短延时，QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3、0.4s)。

在QF2动作切断故障线路时，整个系统就恢复了正常。

可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。

对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器(包括塑壳式和万能式)，DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。

关于四极断路器的选用四极断路器（4P）分为A、B、C、D四种：A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

B：N极不安装过电流脱扣器，且N极与其他三极一起合分。

C：N极安装过电流脱扣器，且N极与其他三极一起合分。

D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

这里有两个问题要注意：1在用四极的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。

N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷 如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。

一般设备回路可选用N线不装过电流脱扣器的断路器。

2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”即为3P+N，与三极MCCB无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。

因此，这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合（如有控制电源采用220V的成套系统）。

如果选择错了，不但起不到保护作用，反而要出大问题。

对于下列情况，有必要选用四极断路器；一是有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；二是住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；三是剩余电流保护器，必须保证所保护的回路中的一切带电导线断开，因此对具有剩余电流动作保护要求的回路，均应选用带N极的漏电断路器。

目前国内市场供应的四极塑壳式断路器有六种型式；1断路器的N极不带过电流脱扣器，N极与其他三个相线一起合分电路。

2断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个极一起断开。

3、断路器N极带过电流脱扣器，N极与其他三个相线一起合分电路。

4、断路器的N极带过流脱扣器，N极始终接通，不与其他三个相线一起断开。

最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10　安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。

创新的保护理念，具有故障诊断和通信功能。

断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。

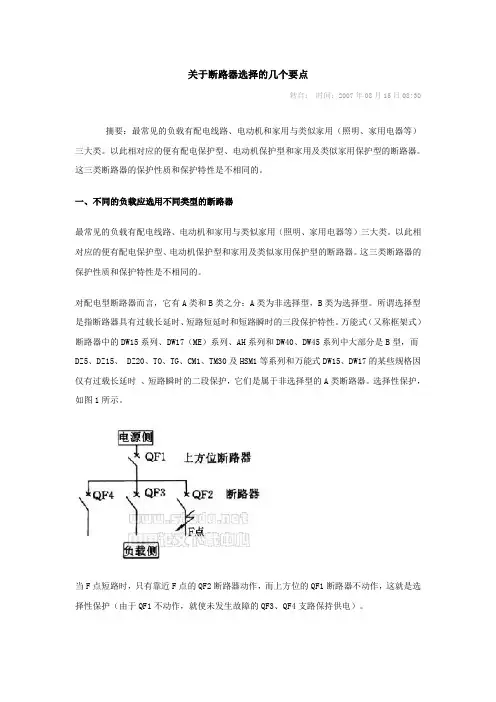

关于断路器选择的几个要点转自：时间：2007年08月15日08:30摘要：最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护，如图1所示。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3 、0.4s）。

在QF2动作切断故障线路时，整个系统就恢复了正常。

可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B型断路器。
