单极开关与双极开关分别用于什么

单极单控开关：一个开关控制一条线路。

通常两个接线柱，一进一出。

单极双控开关：当开关闭合时，两条线路同时接通。

通常三个接线柱一进两出，闭合时，两边同时有电流流出。

如打开风扇的同时，灯亮。

双极单控开关：开关闭合哪一边，哪一边接入电路。

通常三个接线柱，闭合哪边，哪边有电流流出。

如接一边灯亮，一边风扇转。

双极双控开关：开关闭合哪一边，哪边的两条线路接入电路。

通常五个接线柱，闭合有两个方向，闭合一个方向，那个方向的两条线路有电流。

如闭合一边灯亮，风扇转，闭合另一边同时开启另外两个事物。

三级单控开关：闭合哪边，哪边接入。

通常四个接线柱，三个闭合方向，闭合哪个方向，那个方向的一条线路有电流。

如，闭合一边只灯A亮，另一边只灯B亮，再一边只灯C亮。

能看懂吗？双极开关所谓双级开关就是两个翘板的开关，也叫双刀开关。

双极开关控制二个支路，是对应单极(单刀)开关来说的,对于照明电路来说，双极开关可以同时切断火线和零线，在使用中更安全。

单极开单级开关的级数是指开关开断（闭合）电源的线数，如对220V的单相线路可以使用单级开关开断相线（火线），而零线（N线）不经过开关，也可以使用2级开关同时开断相线和N线。

对应于3相380v,则分别有3级或4级开关使用情况。

这里开关一般指断路器。

家庭所用的照明控制开关通常都为单极开关。

单联开关就是一个翘板的开关，控制一个支路。

比如卫生间有一盏灯，用一只开关控制，这只开关最简单的形式就是单联开关双联开关就是一个面板上有两个开关按钮，控制二个支路。

比如卫生间有一盏灯，一只排气扇（同一个回路）。

用一个面板上的两个开关按钮控制，这只开关最简单的形式就是双联开关单联开关就是单极开关，其实它们应该说是单极单联开关。

双控开关就是两个位置同时控制一个回路的控制开关。

如一个楼梯，你可以在一层控制，也可以在屋顶控制，双控开关必须是成对出现才有意义。

单极、双极、三极开关的不同之处，这是种叫法问题。

单联、双联、三联开关或者叫做一开、双开、三开开关，单联其实就是只有一个按钮的开关，双联就是2个按钮的开关，以此类推完整称呼：双极开关叫双极单联开关单极开关叫单极单联开关双联开关叫单极双联开关关。

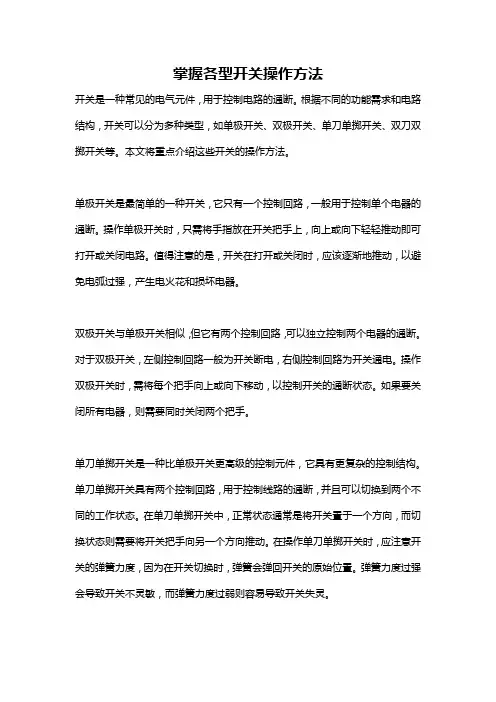

掌握各型开关操作方法开关是一种常见的电气元件，用于控制电路的通断。

根据不同的功能需求和电路结构，开关可以分为多种类型，如单极开关、双极开关、单刀单掷开关、双刀双掷开关等。

本文将重点介绍这些开关的操作方法。

单极开关是最简单的一种开关，它只有一个控制回路，一般用于控制单个电器的通断。

操作单极开关时，只需将手指放在开关把手上，向上或向下轻轻推动即可打开或关闭电路。

值得注意的是，开关在打开或关闭时，应该逐渐地推动，以避免电弧过强，产生电火花和损坏电器。

双极开关与单极开关相似，但它有两个控制回路，可以独立控制两个电器的通断。

对于双极开关，左侧控制回路一般为开关断电，右侧控制回路为开关通电。

操作双极开关时，需将每个把手向上或向下移动，以控制开关的通断状态。

如果要关闭所有电器，则需要同时关闭两个把手。

单刀单掷开关是一种比单极开关更高级的控制元件，它具有更复杂的控制结构。

单刀单掷开关具有两个控制回路，用于控制线路的通断，并且可以切换到两个不同的工作状态。

在单刀单掷开关中，正常状态通常是将开关置于一个方向，而切换状态则需要将开关把手向另一个方向推动。

在操作单刀单掷开关时，应注意开关的弹簧力度，因为在开关切换时，弹簧会弹回开关的原始位置。

弹簧力度过强会导致开关不灵敏，而弹簧力度过弱则容易导致开关失灵。

双刀双掷开关与单刀单掷开关类似，但它具有更复杂的通断控制结构，可以使电路通到另一个电器。

双刀双掷开关有三个位置：从中心切换到左侧某个位置，从中心切换到右侧某个位置，或者停在中心位置。

操作双刀双掷开关时，需要将开关把手向左或向右推动，以便控制中心挡板的位置。

在操作双刀双掷开关时，应注意中心挡板的移动和开关把手的位置。

除了上述常见的开关类型外，还有其他一些开关，如按键开关、翻盖开关、旋钮开关等。

这些开关也有各自的操作方法，但大多数操作方法都与上述开关类型类似，主要区别在于开关的外观和控制结构。

总之，无论是哪种类型的开关，正确的操作方法都非常重要。

电工符号大全图解基础知识
电工符号是用于表示电气元件、电路、电器设备等的图形符号。

电工符号是电工、电子工程师和其他相关行业的必备工具，因为它们可以帮助人们更好地理解和设计电路和电气设备。

以下是电工符号的一些基础知识和常用符号。

1.电源符号
电源符号用于表示电路的电源，通常表示为一个长方形，有两个或三个连接点，分别代表电源的正负极或者地线。

2.开关符号
开关符号用于表示电路的开关，分为单极开关和双极开关。

单极开关一般用于直流电路，双极开关则用于交流电路。

3.电阻符号
电阻符号用于表示电路中的电阻器，一般表示为一个波浪线或一个长方形，两端有连接点。

4.电容符号
电容符号用于表示电路中的电容器，一般表示为两个平行的线或两个相邻的圆圈。

5.电感符号
电感符号用于表示电路中的电感器，一般表示为一个卷曲的线圈。

6.晶体管符号
晶体管符号用于表示电路中的晶体管，一般表示为三个箭头和一些线。

7.二极管符号
二极管符号用于表示电路中的二极管，一般表示为一个箭头和一
1/ 2
些线。

8.电机符号
电机符号用于表示电路中的电动机，一般表示为一个圆圈和一些线。

这些符号只是电工符号中的一部分，还有很多其他符号，需要根据具体情况进行选择和使用。

2/ 2。

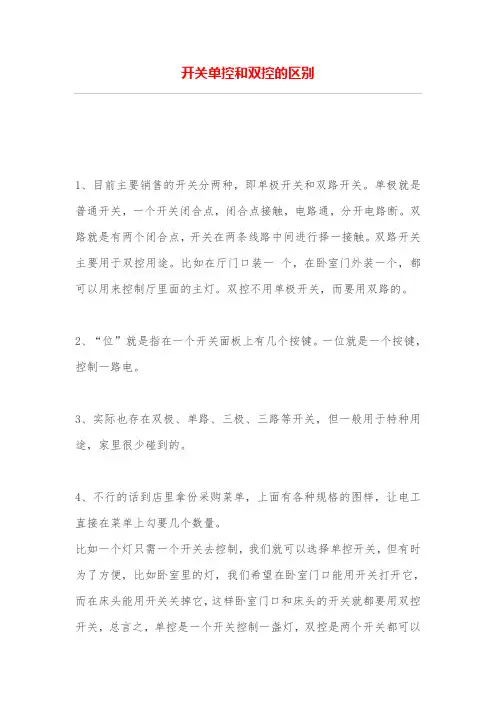

开关单控和双控的区别
1、目前主要销售的开关分两种，即单极开关和双路开关。

单极就是普通开关，一个开关闭合点，闭合点接触，电路通，分开电路断。

双路就是有两个闭合点，开关在两条线路中间进行择一接触。

双路开关主要用于双控用途。

比如在厅门口装一个，在卧室门外装一个，都可以用来控制厅里面的主灯。

双控不用单极开关，而要用双路的。

2、“位”就是指在一个开关面板上有几个按键。

一位就是一个按键，控制一路电。

3、实际也存在双极、单路、三极、三路等开关，但一般用于特种用途，家里很少碰到的。

4、不行的话到店里拿份采购菜单，上面有各种规格的图样，让电工直接在菜单上勾要几个数量。

比如一个灯只需一个开关去控制，我们就可以选择单控开关，但有时为了方便，比如卧室里的灯，我们希望在卧室门口能用开关打开它，而在床头能用开关关掉它，这样卧室门口和床头的开关就都要用双控开关，总言之，单控是一个开关控制一盏灯，双控是两个开关都可以
控制同一盏灯。

双控可以代替单控开关使用，但单控不能代替双控。

单开单控开关，后面有两个触点，分别是L和N，L代表火线，N代表零线，把火线和零线分别接在L和N触点上就OK了。

单开双控开关，后面有三个触点，分别是L、L1、L2。

把两个L1、L2分别用线连起来，火线接在一个双控开关的L触点上，零线接在另一个双控开关的L触点上。

用两个双联开关，每个双联开关有三个接线用A1A2A3表示，别一个用B1B2B3表示，A1B1表示中间接线柱，顺序：火线入接A1,A2接B2,A3接B3，B1出接灯头一端，另一端接零线形成回路。

开关的种类和选型开关是一种常见的电子元件，用于控制电路的通断。

根据其工作原理和使用场景的不同，开关可以分为多种类型。

本文将介绍几种常见的开关类型以及如何选择适合的开关。

一、按照控制方式分类1. 手动开关：这是最简单的一种开关，通过人工操作来控制电路的通断。

常见的手动开关有按钮开关、拨动开关和旋钮开关等。

手动开关适用于需要频繁操作的场合，如电源开关、灯光开关等。

2. 自动开关：自动开关是一种能够根据特定条件自动控制电路通断的开关。

常见的自动开关有感应开关、光控开关和温控开关等。

自动开关适用于需要根据环境条件变化来控制电路的场合，如自动照明系统、自动门禁系统等。

二、按照电路类型分类1. 单极开关：单极开关是一种只有一个控制回路的开关。

它只能将电路从一种状态切换到另一种状态，常见的单极开关有单极单刀开关和单极双刀开关等。

单极开关适用于只需要控制一个电路的场合，如家用电器的开关控制。

2. 双极开关：双极开关是一种有两个控制回路的开关。

它可以独立控制两个电路的通断，常见的双极开关有双极单刀开关和双极双刀开关等。

双极开关适用于需要同时控制两个电路的场合，如电动窗帘的上升和下降控制。

三、按照额定电流分类1. 小电流开关：小电流开关适用于额定电流较小的电路，如家用电器、电子设备等。

它通常采用电子元件作为控制元件，具有体积小、功耗低的特点。

2. 大电流开关：大电流开关适用于额定电流较大的电路，如电动机、照明设备等。

它通常采用机械结构作为控制元件，具有承载能力强、耐久性好的特点。

选择开关时，需要考虑以下几个因素：1. 电路要求：根据电路的特性和需要，选择适合的开关类型。

例如，对于频繁操作的电路，应选择手动开关；对于需要根据环境条件变化的电路，应选择自动开关。

2. 额定电流：根据电路的额定电流，选择能够承载该电流的开关。

如果电路的额定电流较大，需要选择大电流开关。

3. 可靠性：选择具有良好可靠性的开关，以确保电路的正常运行。

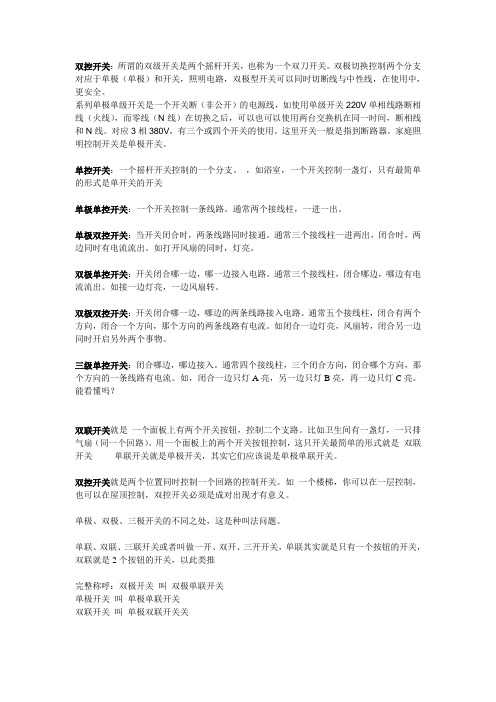

双控开关：所谓的双级开关是两个摇杆开关，也称为一个双刀开关。

双极切换控制两个分支对应于单极（单极）和开关，照明电路，双极型开关可以同时切断线与中性线，在使用中，更安全。

系列单极单级开关是一个开关断（非公开）的电源线，如使用单级开关220V单相线路断相线（火线），而零线（N线）在切换之后，可以也可以使用两台交换机在同一时间，断相线和N线。

对应3相380V，有三个或四个开关的使用。

这里开关一般是指到断路器。

家庭照明控制开关是单极开关。

单控开关：一个摇杆开关控制的一个分支。

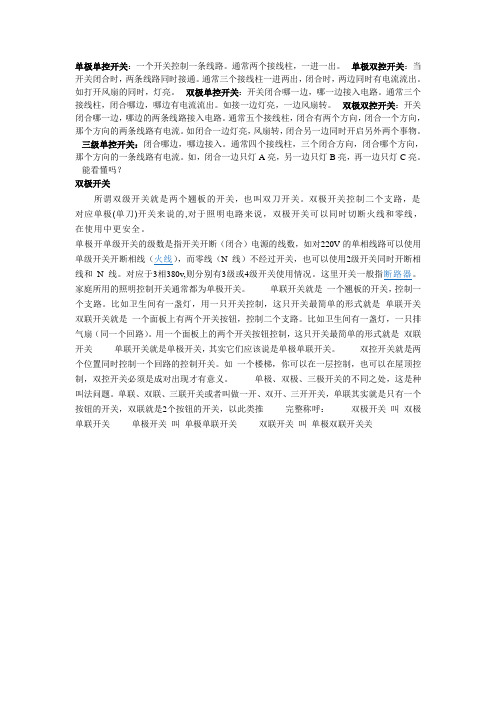

，如浴室，一个开关控制一盏灯，只有最简单的形式是单开关的开关单极单控开关：一个开关控制一条线路。

通常两个接线柱，一进一出。

单极双控开关：当开关闭合时，两条线路同时接通。

通常三个接线柱一进两出，闭合时，两边同时有电流流出。

如打开风扇的同时，灯亮。

双极单控开关：开关闭合哪一边，哪一边接入电路。

通常三个接线柱，闭合哪边，哪边有电流流出。

如接一边灯亮，一边风扇转。

双极双控开关：开关闭合哪一边，哪边的两条线路接入电路。

通常五个接线柱，闭合有两个方向，闭合一个方向，那个方向的两条线路有电流。

如闭合一边灯亮，风扇转，闭合另一边同时开启另外两个事物。

三级单控开关：闭合哪边，哪边接入。

通常四个接线柱，三个闭合方向，闭合哪个方向，那个方向的一条线路有电流。

如，闭合一边只灯A亮，另一边只灯B亮，再一边只灯C亮。

能看懂吗？双联开关就是一个面板上有两个开关按钮，控制二个支路。

比如卫生间有一盏灯，一只排气扇（同一个回路）。

用一个面板上的两个开关按钮控制，这只开关最简单的形式就是双联开关单联开关就是单极开关，其实它们应该说是单极单联开关。

双控开关就是两个位置同时控制一个回路的控制开关。

如一个楼梯，你可以在一层控制，也可以在屋顶控制，双控开关必须是成对出现才有意义。

单极、双极、三极开关的不同之处，这是种叫法问题。

单联、双联、三联开关或者叫做一开、双开、三开开关，单联其实就是只有一个按钮的开关，双联就是2个按钮的开关，以此类推完整称呼：双极开关叫双极单联开关单极开关叫单极单联开关双联开关叫单极双联开关关单=按钮；双=按钮；三=三按钮单控制：是，它只有一个触点（常开常闭触点）双控制：是它有一二个触点（常开触点和常闭触点）这些开关按钮，同春。

一级开关和二级开关的关系1.引言1.1 概述概述一级开关和二级开关是电气系统中常见的两种开关装置，它们在电路控制和跳闸保护方面发挥着重要的作用。

一级开关作为电路的主要控制开关，负责打开和关闭电路以及控制设备的运行状态。

而二级开关作为电路的安全保护开关，主要用于监测电路中的电流和电压，并在发生过载、短路等故障时自动跳闸，以保护电器设备和电路的安全。

一级开关通常具备较高的额定电流和额定电压能力，并且可靠稳定，能够长时间运行。

它们通常用于电气系统中的主要电源控制、主开关、主断路器等位置，对电路的开闭控制起着核心作用。

一级开关可以是手动操作的，也可以是自动化操作的，例如由计算机、PLC（可编程逻辑控制器）等控制设备进行远程操作。

与一级开关相比，二级开关主要用于电路中的保护功能。

它们通常包括过载保护、短路保护、漏电保护等功能。

二级开关能够监测电流和电压的大小，并在电路中出现异常情况时及时跳闸，以避免电器设备的过热和损坏，同时确保电路的运行安全。

二级开关通常具备较低的额定电流和额定电压，以及较高的短时耐受能力。

一级开关和二级开关在电气系统中起着互补的作用。

一级开关负责电路的开关控制，确保设备的正常运行；而二级开关则负责电路的安全保护，及时跳闸以保护设备和人身安全。

二者紧密配合，共同构建起完善的电气系统，为设备的可靠运行提供保障。

本文将重点探讨一级开关和二级开关之间的关系，探讨它们在电气系统中的作用和联系。

同时，将进一步探讨在不同电气系统中，一级开关和二级开关的选型要求和应用场景，以期为读者提供实际应用的指导和参考。

1.2 文章结构文章结构部分的内容可以包括以下方面：文章结构的设定是为了使读者能够更好地理解和掌握一级开关和二级开关的关系。

本文将按照以下方式组织内容：首先，引言部分将介绍本文的背景和目的，概述一级开关和二级开关的基本概念。

引言将帮助读者对文章内容有一个整体的了解。

然后，正文部分将详细介绍一级开关和二级开关的定义和功能。

开关的分类及功能介绍开关是一种控制电流通断的装置，其分类和功能多样。

以下是开关的主要分类和功能介绍：1. 按操作方式分类：旋转式开关：通过旋转按钮来控制电路通断，常见的有旋钮开关、转盘开关等。

单极开关和双极开关：单极开关只有一个可控电路通断的位置，如单极按钮开关、单极旋钮开关等；双极开关可控制两个电路通断的位置，如双极按钮开关、双极旋钮开关等。

单刀开关和双刀开关：单刀开关只有一个通断触点，如单刀按钮开关、单刀旋钮开关等；双刀开关具有两个通断触点，如双刀按钮开关、双刀旋钮开关等。

独立式开关和集成式开关：独立式开关单独存在，不与其他元件结合，如独立式按钮开关、独立式旋钮开关等；集成式开关与其他元件集成在一起，如集成式按钮开关、集成式旋钮开关等。

2. 按用途分类：电源开关：在额定负荷下闭合时不应发生过热现象，而在断开状态下对电路又有足够的电绝缘性能。

常见的有钮子开关和按钮开关。

信号开关：在电子设备中常用于检测、控制和功能选择，有的只起信号传递作用。

常见的有微动、键盘和指轮开关。

信号开关要求机械寿命长、通断速度快、可靠性高，并要防止各种污染和尘埃对开关工作的影响。

3. 按电流、电压和功率等级分类：开关按钮可以根据承受的电流、电压和功率等级进行分类，以满足不同场合的需求，如低功率开关、高功率开关等。

4. 高压开关：高压断路器：不仅能通断正常负荷电流，而且能通断一定短路电流，并能在保护装置下自动跳闸，切除短路故障。

种类包括油断路器、六氟化硫（SF6）断路器和真空断路器。

高压隔离开关：用于隔离电压，保证检修人员的安全。

结构特点是无灭弧装置，不允许带负荷操作。

高压熔断器：对高压线路及电气设备进行短路或过负荷保护。

其特点是灭弧能力不强，灭弧速度不高。

总之，开关的种类和功能繁多，需要根据具体使用场合和需求来选择合适的开关类型。

同时，在安装和使用开关时，应遵循相关的安全规范，确保人身和设备的安全。

常用低压电器基础知识1. 低压电器的概念和分类低压电器是指额定电压在1000V及以下的电气设备或元件。

根据其功能和用途的不同，低压电器可以分为开关类、保护类和控制类三种类型。

1.1 开关类低压电器开关类低压电器主要用于电路的接通和断开，常见的有开关、插座、隔离开关等。

1.1.1 开关开关是一种用于控制电流流通状态的电器设备，可以分为单极、双极和多极三种类型。

单极开关只有一个开关单元，用于控制电路的通断；双极开关有两个开关单元，可分别控制两个电路的通断；多极开关则可以控制多个电路的通断。

1.1.2 插座插座用于将电器设备与电源连接，一般由插头和插座组成。

插头是电器设备的一部分，插座则固定在墙壁或电线盒中。

插座根据用途可以分为普通插座和特殊插座，特殊插座包括USB插座、电话插座等。

1.2 保护类低压电器保护类低压电器主要用于保护电路和电器设备的安全，常见的有保险丝、断路器、熔断器等。

1.2.1 保险丝保险丝是一种用于过载保护的电器元件，当电流超过额定值时，保险丝会熔断，切断电路，保护电器设备不受损坏。

根据安装方式和熔断特性的不同，保险丝可以分为熔断器式和复位式两种类型。

断路器是一种用于过载和短路保护的电器设备，与保险丝相比，断路器具有手动和自动两种断电方式，可以重复使用。

断路器根据额定电流和断电方式的不同，可以分为空气断路器、塑壳断路器、漏电断路器等。

1.3 控制类低压电器控制类低压电器主要用于实现电气设备的控制和调节，常见的有继电器、计时器、接触器等。

1.3.1 继电器继电器是一种电器设备，通过电磁作用实现在一个电路中控制另一电路的开闭，常用于自动控制系统中。

继电器根据控制方式的不同，可以分为电压继电器、电流继电器和时间继电器等。

计时器是一种用于定时控制的电器设备，可以实现定时开关、定时报警等功能。

计时器根据控制原理和显示方式的不同，可以分为机械计时器和电子计时器等。

1.3.3 接触器接触器是一种电控制器具有控制较大电流的功能，常用于电动机的起动、停止和正反转控制，同时也可用于其他电气设备的控制。

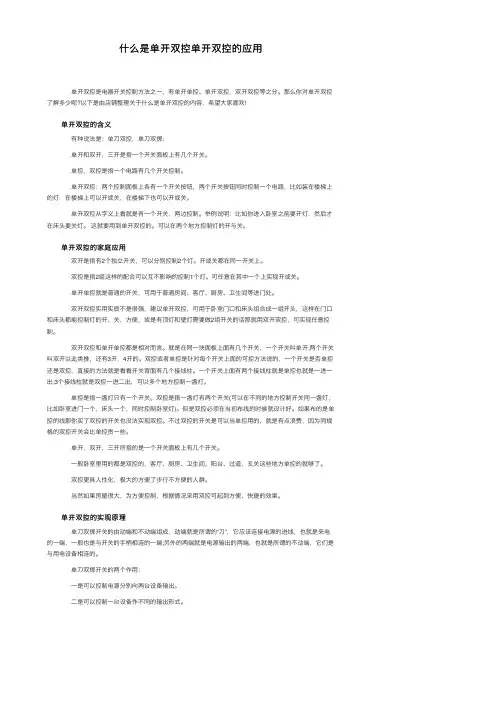

什么是单开双控单开双控的应⽤ 单开双控是电器开关控制⽅法之⼀，有单开单控、单开双控，双开双控等之分。

那么你对单开双控了解多少呢?以下是由店铺整理关于什么是单开双控的内容，希望⼤家喜欢! 单开双控的含义 有种说法是：单⼑双控，单⼑双掷; 单开和双开，三开是指⼀个开关⾯板上有⼏个开关。

单控，双控是指⼀个电路有⼏个开关控制。

单开双控：两个控制⾯板上各有⼀个开关按钮，两个开关按钮同时控制⼀个电路，⽐如装在楼梯上的灯，在楼梯上可以开或关，在楼梯下也可以开或关。

单开双控从字义上看就是有⼀个开关，两边控制。

举例说明：⽐如你进⼊卧室之前要开灯，然后才在床头要关灯。

这就要⽤到单开双控的。

可以在两个地⽅控制灯的开与关。

单开双控的家庭应⽤ 双开是指有2个独⽴开关，可以分别控制2个灯。

开或关都在同⼀开关上。

双控是指2组这样的配合可以互不影响的控制1个灯。

可任意在其中⼀个上实现开或关。

单开单控就是普通的开关，可⽤于普通房间、客厅、厨房、卫⽣间等进门处。

双开双控实⽤实质不是很强，建议单开双控，可⽤于卧室门⼝和床头组合成⼀组开头，这样在门⼝和床头都能控制灯的开、关，⽅便，或是有顶灯和壁灯需要做2组开关的话那就⽤双开双控，可实现任意控制。

双开双控和单开单控都是相对⽽⾔。

就是在同⼀块⾯板上⾯有⼏个开关，⼀个开关叫单开;两个开关叫双开以此类推，还有3开，4开的。

双控或者单控是针对每个开关上⾯的可控⽅法说的，⼀个开关是否单控还是双控，直接的⽅法就是看看开关背⾯有⼏个接线柱。

⼀个开关上⾯有两个接线柱就是单控也就是⼀进⼀出;3个接线柱就是双控⼀进⼆出，可以多个地⽅控制⼀盏灯。

单控是指⼀盏灯只有⼀个开关。

双控是指⼀盏灯有两个开关(可以在不同的地⽅控制开关同⼀盏灯，⽐如卧室进门⼀个，床头⼀个，同时控制卧室灯)。

但是双控必须在当初布线的时候就设计好。

如果布的是单控的线那你买了双控的开关也没法实现双控。

不过双控的开关是可以当单控⽤的，就是有点浪费，因为同规格的双控开关会⽐单控贵⼀些。
