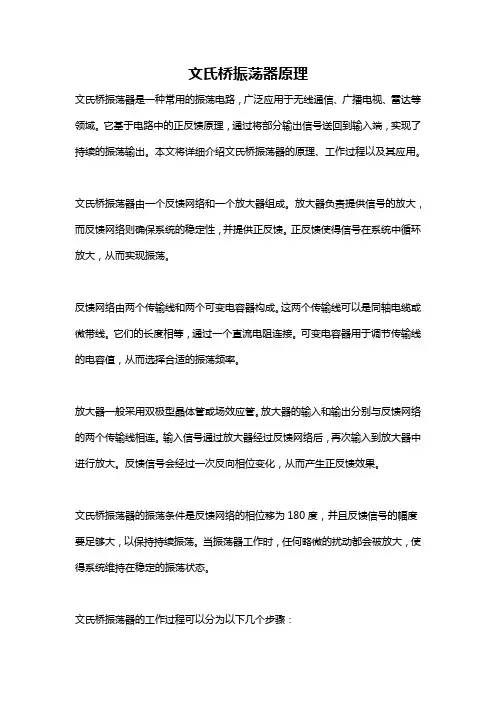

文氏桥振荡器原理文氏桥振荡器是一种常用的振荡电路，广泛应用于无线通信、广播电视、雷达等领域。

它基于电路中的正反馈原理，通过将部分输出信号送回到输入端，实现了持续的振荡输出。

本文将详细介绍文氏桥振荡器的原理、工作过程以及其应用。

文氏桥振荡器由一个反馈网络和一个放大器组成。

放大器负责提供信号的放大，而反馈网络则确保系统的稳定性，并提供正反馈。

正反馈使得信号在系统中循环放大，从而实现振荡。

反馈网络由两个传输线和两个可变电容器构成。

这两个传输线可以是同轴电缆或微带线。

它们的长度相等，通过一个直流电阻连接。

可变电容器用于调节传输线的电容值，从而选择合适的振荡频率。

放大器一般采用双极型晶体管或场效应管。

放大器的输入和输出分别与反馈网络的两个传输线相连。

输入信号通过放大器经过反馈网络后，再次输入到放大器中进行放大。

反馈信号会经过一次反向相位变化，从而产生正反馈效果。

文氏桥振荡器的振荡条件是反馈网络的相位移为180度，并且反馈信号的幅度要足够大，以保持持续振荡。

当振荡器工作时，任何略微的扰动都会被放大，使得系统维持在稳定的振荡状态。

文氏桥振荡器的工作过程可以分为以下几个步骤：1. 初始时，振荡器处于静止状态，没有任何输出。

2. 由于微小的噪声或扰动，输入信号在放大器中被放大。

3. 放大器的输出通过反馈网络传输，并再次输入到放大器中。

4. 反馈信号在传输线中经历180度的相位变化，并被放大器放大。

5. 放大器的输出作为振荡器的输出信号，经过反馈网络返回到放大器。

6. 这个过程不断重复，信号在放大器和反馈网络之间循环放大，并最终达到稳定的振荡状态。

文氏桥振荡器的频率可以通过调节反馈网络中的传输线长度或可变电容器的电容值来实现。

当传输线长度较短时，频率较高；而当传输线长度较长时，频率较低。

可变电容器的电容值与频率成反比，因此可以通过调节电容值来改变振荡频率。

文氏桥振荡器具有以下几个特点：1. 简单可靠：结构简单，零部件少，容易实现和调整，振荡稳定可靠。

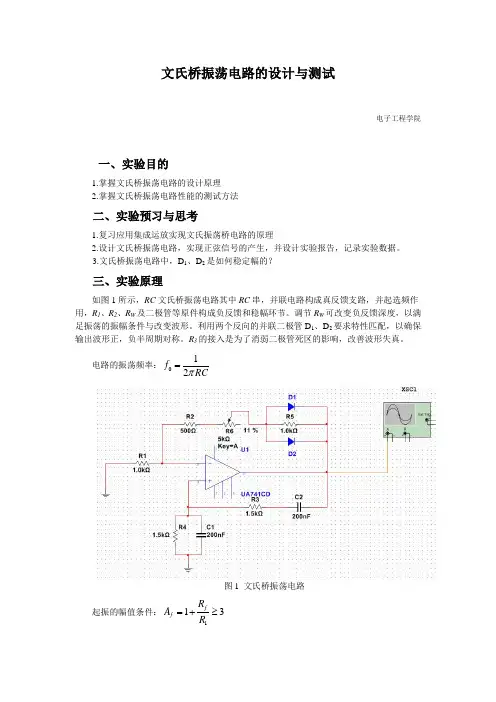

文氏桥振荡电路的设计与测试电子工程学院一、实验目的1.掌握文氏桥振荡电路的设计原理2.掌握文氏桥振荡电路性能的测试方法二、实验预习与思考1.复习应用集成运放实现文氏振荡桥电路的原理2.设计文氏桥振荡电路，实现正弦信号的产生，并设计实验报告，记录实验数据。

3.文氏桥振荡电路中，D 1、D 2是如何稳定幅的？三、实验原理如图1所示，RC 文氏桥振荡电路其中RC 串，并联电路构成真反馈支路，并起选频作用，R 1、R 2、R W 及二极管等原件构成负反馈和稳幅环节。

调节R W 可改变负反馈深度，以满足振荡的振幅条件与改变波形。

利用两个反向的并联二极管D 1、D 2要求特性匹配，以确保输出波形正，负半周期对称。

R 3的接入是为了消弱二极管死区的影响，改善波形失真。

电路的振荡频率：012f RCπ=图1 文氏桥振荡电路起振的幅值条件：113f f R A R =+≥调整R W，使得电路起振，且失真最小。

改变选频网络的参数C或R，即可调节振荡频率。

四、实验内容1.文氏桥振荡器的实现根据元件，应用集成运放设计并搭建实现文氏桥振荡电路，调节电路中参数使得电路输出从无到有，从正弦波到失真。

定量地绘出正弦波的波形，记录起振时的电路参数，分析负反馈强弱规律对起振条件及输出波形的影响。

并记录出最大不失真输出时的振幅。

1.当Rw=550Ω时电路开始拥有输出波形；2.当增加Rw的值时，振幅逐渐增加；且当Rw=750Ω时，输出波形开始出现失真，此时的正弦波振幅为8.569，周期为约2.188ms3.当继续增加Rw的值时，失真将加剧，如下两图所示：此时Rw=10kΩ此时R w=17kΩ2.研究RC参数对振荡频率的影响改变R、C参数的大小，用示波器观测起振的正弦输出，分析R、C参数对振荡频率的影响。

将R减小至1kΩ，得到波形如下R减小时，起振时间减小，周期减小变为约1.265ms，频率增大。

将R增大到2kΩ得到波形如图R增大时，起振时间增大，周期增大变为约2.530ms，频率减小。

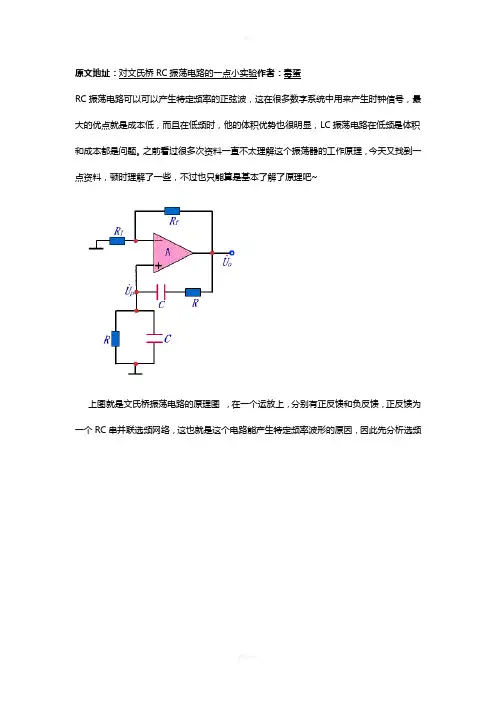

原文地址：对文氏桥RC振荡电路的一点小实验作者：毒蛋RC振荡电路可以可以产生特定频率的正弦波，这在很多数字系统中用来产生时钟信号，最大的优点就是成本低，而且在低频时，他的体积优势也很明显，LC振荡电路在低频是体积和成本都是问题。

之前看过很多次资料一直不太理解这个振荡器的工作原理，今天又找到一点资料，顿时理解了一些，不过也只能算是基本了解了原理吧~上图就是文氏桥振荡电路的原理图，在一个运放上，分别有正反馈和负反馈，正反馈为一个RC串并联选频网络，这也就是这个电路能产生特定频率波形的原因，因此先分析选频网络图a为RC串并联选频网络，左端输入，右端输出。

当输入信号的频率足够低的时候，可以将该网络等效为中图（频率小，电容容抗远大于电阻），输出超前于输入，如果频率趋近于0，输出将为趋近于0，相位超前趋近于90°，当输入信号足够大的时候，网络等效为右图（频率大，电容容抗远小于电阻），输出将滞后于输入，如果频率趋近于无穷大，输出趋近于0，相位滞后趋近于90°。

两种情况下，信号都有衰减对这样一个网络，输出的相位总是在滞后90°和超前90°之前徘徊，那么显然，总存在一个频率，使得输出和输入同相位，而且此时信号衰减最低，为三分之一，下图为网络的幅频特性和相频特性如图，当频率在f0左右时，信号衰减小，而偏移这个频率的，衰减严重。

f0=1/2πRC对选频网络的仿真此时频率大于f0，很明显，输出的衰减已经超过1/3，而且相位滞后现在再看文氏桥振荡电路，负反馈上的反馈系数为1+Rf/R1，而正反馈系数就为该选频网络的衰减系数。

在这个运放没有输入信号的时候，会有很多干扰，这个干扰先被放大为1+Rf/R1倍，如果某个干扰的频率正好为f0时，他正好又会被衰减为1/3，所以设定1+Rf/R1=3，这样该信号就会被还原，而其他频率的信号经过这个过程后会被衰减，被抑制，这样，就选出了一个特定频率的干扰来放大，便得到了需要的正弦波。

电子技术实验报告实验名称：集成运算放大器组成的RC文氏电桥振荡器系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)1、产生自激振荡的条件 (3)2、RC 串-并联网络的选频特性 (4)3、自动稳幅 (5)三、实验仪器 (6)四、实验内容 (7)1、电路分析及参数计算 (7)2、振荡器参数测试 (8)3、振幅平衡条件的验证 (9)4、观察自动稳幅电路作用 (10)五、误差分析 (10)六、实验心得 (11)一、实验目的1、掌握产生自激振荡的振幅平衡条件和相位平衡条件。

2、了解文氏电桥振荡器的工作原理及起振条件和稳幅原理。

二、实验原理1、产生自激振荡的条件所谓振荡器是指在接通电源后，能自动产生所需的信号的电路，如多谐振荡器、正弦波振荡器等。

当放大器引入正反馈时，电路可能产生自激振荡，因此，一般振荡器都由放大器和正反馈网络组成。

其框图如图1 所示。

振荡器产生自激震荡必须满足两个基本条件：（1）振幅平衡条件：反馈信号的振幅应该等于输入信号的振幅，即：V F = V i或|AF| = 1（2）相位平衡条件：反馈信号与输入信号应同相位，其相位差应为：Ф= ФA + ФF = ±2nπ（n = 0、1、2……）为了振荡器容易起振，要求|AF|>1，即：电源接通时，反馈信号应大于输入信号，电路才能振荡，而当振荡器起振后，电路应能自动调节使反馈信号的振幅应该等于输入信号的幅度，这种自动调节功能称为稳幅功能。

电路振荡产生的信号为矩形波信号，这种信号包含着多种谐波分量，故也称为多谐振荡器。

为了获得单一频率的正弦信号，要求在正反馈网络具有选频特性，以便从多谐信号中选取所需的正弦信号。

本实验采用RC 串-并联网络作为正反馈的选频网络，其与负反馈的稳幅电路构成一个四臂电桥，如图3 所示，故又称为文氏电桥振荡器。

2、RC 串-并联网络的选频特性RC 串-并联网络如图2（a ）所示，其电压传输系数为：2()1122F +=12R1211(1)(21)122R2112R VF jwR c R c VO R j wc R jwc jwR c c wc R ++==+++++-（）当R1= R2= R ， C1= C2= C 时，则上式为：1()13()F j wRc wRc +=+-若令上式虚部为零,即得到谐振频率f o 为：1fo=2RC π 当f=f o 时，传输系数最大，且相移为0，即：F max =1/3，φF =0传输系数 F 的幅频特性和相频特性如图2（b ）（c ）所示。

文氏桥振荡电路一、 问题背景将RC 串并联选频网络和放大器结合起来即可组成RC 振荡电路，放大器件可采纳集成运算放大器。

RC 串并联选频网络接在运算放大器的输出端和同相输入端之间，组成正反馈，接在运算放大器的输出端和反相输入端之间的电阻，组成负反馈。

正反馈电路和负反馈电路组成一文氏电桥电桥。

文氏电桥振荡器的优势是：不仅振荡较稳固，波形良好，而且振荡频率在较宽的范围内能方便地持续调剂。

二、问题简介由文桥选频电路和同相较例器组成的正弦波发生器如图1 所示。

（1）假设取R 1=15k Ω，试分析该振荡电路的起振条件（R f 的取值）；（2）仿真观看R f 取不同值时，运放同相输入端和输出端的电压波形；图1 由文桥选频电路和放大器组成正弦波发生器的电路原理图（3）假设在反馈回路中加入由二极管组成的非线性环节（如图2所示），仿真观看R 2 取不同值时，运放同相输入端和输出端的电压波形。

也可同时改变R f 和R 2的值。

图2 加入非线性环节的正弦波发生器的电路原理图三、理论分析（1）由图一的电路能够看出，电路在回路网络中加入了文氏选频网络，下面对文氏选频网络进行理论上的分析，从电路总提取文氏电路如图三所示。

图3 文氏选频网络图中o U是运放的输出量，fU 是反馈量。

为了能够使电路振荡起来，就必需通过选定参数即确信频率，使得在某一频率下o U 和fU 同相。

那么，当信号频率很低时，有1R C ω>>故将会有fU 的相位超前o U 的相位，当频率接近0时，相位超前接近于90度。

相反地，当信号频率很高以至于趋于无穷大时，能够得出fU 的相位滞后o U 的相位几乎-90度。

因此，在信号频率由0到无穷大的转变进程中，必然有某一个频率，使得输出量与反馈量同相，从而形成正反馈。

下面就具体来求解此振荡频率。

由反馈系数1//11//f oRU j C F U R R j C j C ωωω==++整理可得113()F j CR CR ωω=+-假设电路的信号频率为f ，令特点频率012f RC π=代入F 的表达式，能够取得0013()F f fj f f =+-。

新疆大学课程设计报告所属院系：电气工程学院_________________ 专业： ____________________ 自动化_________________ 课程名称：_________ 电子技术基础A _____________ 设计题目：文式桥振荡电路的设计班级： _______________________________学生姓名： ________________________________学生学号： ______________________________________ 指导老师： _________________完成日期：________________ 2013.7.13 ___________课程设计题目：文式桥振荡电路的设计要求完成的内容：设计一个文式桥正弦波振荡器。

指标条件如下：■n ■ ■・w ■w ■ rn ■m ■ ■■n ■■ ■ ns ■■ ■ n■ ■ inr・m振荡频率为f o=2kHz,输出幅值实测，输出端设置电压跟随器。

建议运算放大器■rv ■■ v^MBS^BB^^^eaBK^E^rn! ■■BTB^W**-!!■■■■■■VBB^^^RVBS■!n!^wa-r aa-r ^BST ■■■«选用（LM741 或LM353。

要求：（1）根据设计要求，确定电路的设计方案，初选电路元器件，设置参数。

;n・・・・・・・i^M・・n・^^^u・・・n^wn・・・・-・・^^M!・・・T>・^wn! a-a s-e ■ ■ ■■■!■-■・・・・H■■■!・・・・UP ait・・・■（2）仿真分析、测量电路的相关参数，修改、复核，使之满足设计要求。

（3）综合分析计算电路参数，验证满足设计要求后，认真完成设计报告电气工程学院课程设计报告文式桥振汤电路的设计一.设计方案根据设计要求，需要设计一个文式正弦波振荡器，并要求其输出端接一个电压跟随器。

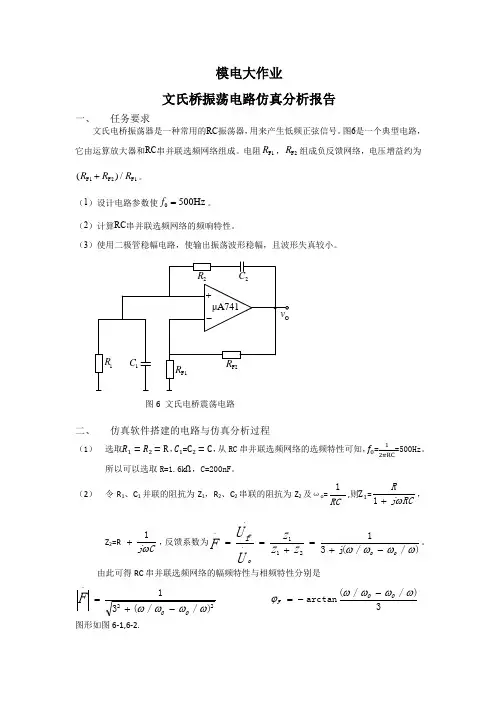

模电大作业文氏桥振荡电路仿真分析报告一、任务要求文氏电桥振荡器是一种常用的RC 振荡器，用来产生低频正弦信号。

图6是一个典型电路，它由运算放大器和RC 串并联选频网络组成。

电阻F1R ，F2R 组成负反馈网络，电压增益约为F1F2F1()/R R R +。

（1）设计电路参数使0500Hz f =。

（2）计算RC 串并联选频网络的频响特性。

（3）使用二极管稳幅电路，使输出振荡波形稳幅，且波形失真较小。

图6 文氏电桥震荡电路二、 仿真软件搭建的电路与仿真分析过程（1） 选取R 1=R 2=R ，C 1=C 2=C ，从RC 串并联选频网络的选频特性可知，f 0=12πRC=500Hz 。

所以可以选取R=1.6k Ω，C=200nF 。

（2） 令R 1、C 1并联的阻抗为Z 1，R 2、C 2串联的阻抗为Z 2及ωo =RC1,则Z 1=RCj Rω+1，Z 2=R Cj ω1+，反馈系数为)//(j 31211...ωωωωo o oZ Z Z f UU F-+=+==。

由此可得RC 串并联选频网络的幅频特性与相频特性分别是22.)//(31ωωωωO O F-+=3)//(arctanωωωωϕO O F --=图形如图6-1,6-2.当f=f 0，即ω=ω0，|U f |=13|U o |，φf =0o 。

当ω=ω0时，即f=f 0时，F =13，所以A =A u =3，只要为RC 串并联选频网络配一个电压放大倍数等于3的放大电路就可以构成正弦波振荡电路。

考虑到起振条件，所选放大电路的电压放大倍数应该略大于3。

根据起振条件和幅值平衡条件，A u =U o U p=1+RF2R F1≥3，即R F2≥2R F1。

一般R F2取值略大于2R F1。

根据上述原理，可以用Multisim 搭建出如图1的电路：图1（3） 在R F2回路串联两个并联的二极管和电阻R F3，利用电流增大时二极管动态电阻减小、电流减小时二极管动态电阻增大的特点，加入非线性环节，从而使输出电压稳定。

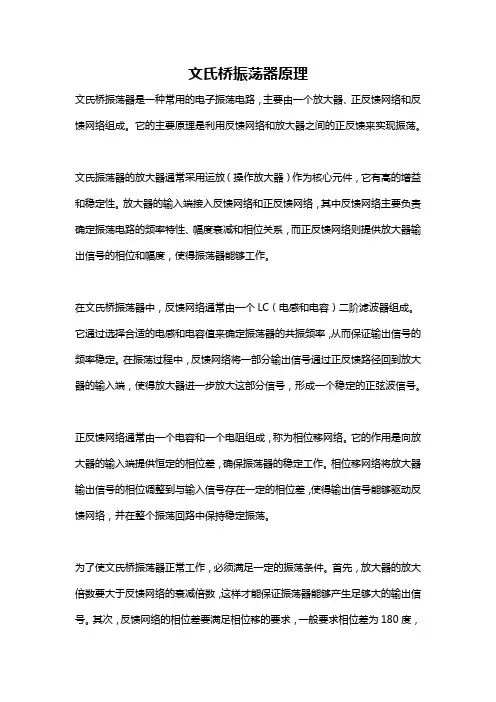

文氏桥振荡器原理文氏桥振荡器是一种常用的电子振荡电路，主要由一个放大器、正反馈网络和反馈网络组成。

它的主要原理是利用反馈网络和放大器之间的正反馈来实现振荡。

文氏振荡器的放大器通常采用运放（操作放大器）作为核心元件，它有高的增益和稳定性。

放大器的输入端接入反馈网络和正反馈网络，其中反馈网络主要负责确定振荡电路的频率特性、幅度衰减和相位关系，而正反馈网络则提供放大器输出信号的相位和幅度，使得振荡器能够工作。

在文氏桥振荡器中，反馈网络通常由一个LC（电感和电容）二阶滤波器组成。

它通过选择合适的电感和电容值来确定振荡器的共振频率，从而保证输出信号的频率稳定。

在振荡过程中，反馈网络将一部分输出信号通过正反馈路径回到放大器的输入端，使得放大器进一步放大这部分信号，形成一个稳定的正弦波信号。

正反馈网络通常由一个电容和一个电阻组成，称为相位移网络。

它的作用是向放大器的输入端提供恒定的相位差，确保振荡器的稳定工作。

相位移网络将放大器输出信号的相位调整到与输入信号存在一定的相位差，使得输出信号能够驱动反馈网络，并在整个振荡回路中保持稳定振荡。

为了使文氏桥振荡器正常工作，必须满足一定的振荡条件。

首先，放大器的放大倍数要大于反馈网络的衰减倍数，这样才能保证振荡器能够产生足够大的输出信号。

其次，反馈网络的相位差要满足相位移的要求，一般要求相位差为180度，确保正反馈提供正确的相位和幅度信号。

最后，反馈网络的幅度衰减要小于1，否则将无法维持振荡器的稳定运行。

文氏桥振荡器具有许多优点，例如结构简单、频率稳定、输出信号纯净等。

它在实际应用中被广泛用于无线电通信、音频放大和信号发生器等领域。

但是，文氏桥振荡器也存在一些不足之处，例如对温度和供电电压的变化较为敏感，需要经过精确调谐才能获得精确频率等。

总的来说，文氏桥振荡器是一种简单而有效的电子振荡电路，通过合理的选择放大器、反馈网络和正反馈网络的参数，可以实现稳定的正弦波振荡输出。

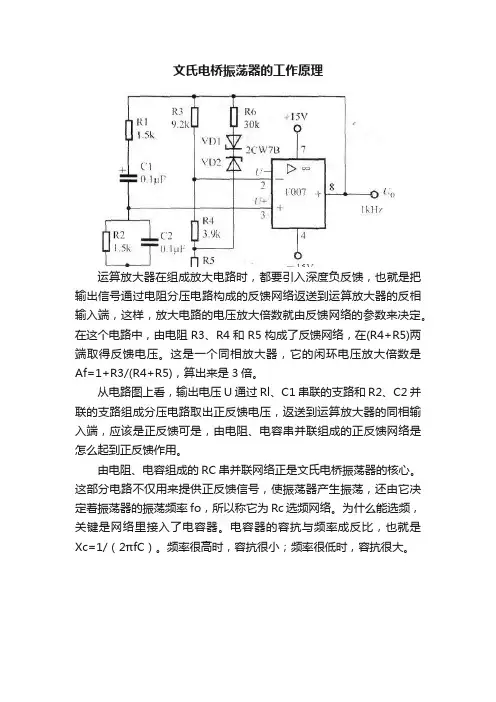

文氏电桥振荡器的工作原理运算放大器在组成放大电路时，都要引入深度负反馈，也就是把输出信号通过电阻分压电路构成的反馈网络返送到运算放大器的反相输入端，这样，放大电路的电压放大倍数就由反馈网络的参数来决定。

在这个电路中，由电阻R3、R4和R5构成了反馈网络，在(R4+R5)两端取得反馈电压。

这是一个同相放大器，它的闲环电压放大倍数是Af=1+R3/(R4+R5)，算出来是3倍。

从电路图上看，输出电压U通过Rl、C1串联的支路和R2、C2并联的支路组成分压电路取出正反馈电压，返送到运算放大器的同相输入端，应该是正反馈可是，由电阻、电容串并联组成的正反馈网络是怎么起到正反馈作用。

由电阻、电容组成的RC串并联网络正是文氏电桥振荡器的核心。

这部分电路不仅用来提供正反馈信号，使振荡器产生振荡，还由它决定着振荡器的振荡频率fo，所以称它为Rc选频网络。

为什么能选频，关键是网络里接入了电容器。

电容器的容抗与频率成反比，也就是Xc=1/（2πfC）。

频率很高时，容抗很小；频率很低时，容抗很大。

RC选频网络(上图)网络中的电阻R是不变的，当频率很低时，Xc>>R，在RC串联支路上，起作用的是电容C，电阻R可以忽略；在RC并联部分，当频率很低时，电容C的作用可以忽略，起作用的是电阻R，这就可以画出网络的低频等效电路[图(b)]。

当频率很高时，Xc<<R，在RC串联部分，电容C的作用可以忽略；在RC并联部分，电阻R的作用可以忽略，又可以画出网络的高频等效电路[图(c)]。

可以看出，当网络输入电压 U不变时，频率行艮低或很高时，网络的输出电压U2都很小，也就是网络的电压传输系数F=U2/U1都很小。

由此可以推断，在频率他很低向很高的连续变化过程中，总会有某一中问频率fo使电压传输系数F达到最大，画出电压传输系数F与频率f的关系曲线（上图）就看得更清楚了。

由于网络的输出电压U2就是运放的正反馈信号，所以只有频率为fo的正反馈信号最强，才能使振荡器产生振荡。

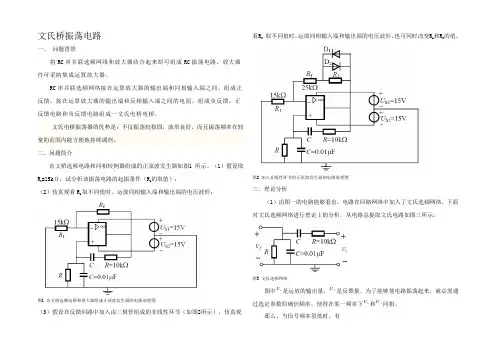

文氏桥振荡电路一、问题背景将RC串并联选频网络和放大器结合起来即可构成RC振荡电路，放大器件可采用集成运算放大器。

RC串并联选频网络接在运算放大器的输出端和同相输入端之间，构成正反馈，接在运算放大器的输出端和反相输入端之间的电阻，构成负反馈。

正反馈电路和负反馈电路构成一文氏电桥电桥。

文氏电桥振荡器的优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节。

二、问题简介由文桥选频电路和同相比例器组成的正弦波发生器如图1 所示。

（1）若取R1=15kΩ，试分析该振荡电路的起振条件（R f的取值）；（2）仿真观察R f取不同值时，运放同相输入端和输出端的电压波形；图1 由文桥选频电路和放大器组成正弦波发生器的电路原理图（3）若在反馈回路中加入由二极管构成的非线性环节（如图2所示），仿真观察R2取不同值时，运放同相输入端和输出端的电压波形。

也可同时改变R f和R2的值。

图2 加入非线性环节的正弦波发生器的电路原理图三、理论分析（1）由图一的电路可以看出，电路在回路网络中加入了文氏选频网络，下面对文氏选频网络进行理论上的分析，从电路总提取文氏电路如图三所示。

图3 文氏选频网络图中o U 是运放的输出量，fU 是反馈量。

为了能够使电路振荡起来，就必须通过选定参数即确定频率，使得在某一频率下o U 和fU 同相。

那么，当信号频率很低时，有1RCω>>故将会有fU 的相位超前o U 的相位，当频率接近0时，相位超前接近于90度。

相反地，当信号频率很高以至于趋于无穷大时，可以得出fU 的相位滞后o U 的相位几乎-90度。

所以，在信号频率由0到无穷大的变化过程中，必然有某一个频率，使得输出量与反馈量同相，从而形成正反馈。

下面就具体来求解此振荡频率。

由反馈系数1//11//foR Uj C F U R Rj Cj Cωωω==++整理可得113()F j C R C R ωω=+-若电路的信号频率为f ，令特征频率012f R C π=代入F 的表达式，可以得到0013()F f f j f f =+-。

文氏桥式rc振荡电路振幅可调-概述说明以及解释1.引言1.1 概述概述部分的内容：文氏桥式RC振荡电路是一种常见的电路结构，通过使用电阻和电容元件，实现了信号的振荡输出。

在该电路中，通过反馈网络的作用，信号可以循环地输入和输出，形成稳定的振荡波形。

本文旨在介绍文氏桥式RC振荡电路的原理，并探讨如何通过调节电路元件来实现振幅的可调性。

通过对其特性和工作原理的分析，我们将深入了解这一电路结构的工作机制，以及如何通过合理的调整可以实现振幅的可调。

在正文部分，我们将详细介绍文氏桥式RC振荡电路的原理。

我们将从电路结构和基本元件开始，逐步解释电路中各个部分的功能。

此外，我们还将介绍文氏桥式RC振荡电路的工作原理和其特点。

在振幅可调的方法部分，我们将探讨如何通过调节电路中的元件来实现振幅的可调。

通过调整电阻或电容的数值，我们可以改变电路中的反馈系数，从而达到调节振幅的目的。

我们将介绍一些常用的调节方法，并对其原理进行解释。

最后，我们将在结论部分对文氏桥式RC振荡电路的特点进行总结，并展望未来的发展方向。

同时，我们将对本文的主要观点和结论进行回顾，并对读者进行进一步的思考和探索的启发。

通过本文的阅读，读者将能够全面了解文氏桥式RC振荡电路的工作原理和特点，以及如何通过调节电路元件实现振幅的可调性。

同时，读者还能够对该领域的研究进行一定的展望，并为未来的实际应用提供一些思考和指导。

文章结构部分的内容可以描述整篇文章的组织结构和各个部分的主要内容，以便读者可以更好地了解文章的框架和内容安排。

例如：1.2 文章结构本文分为引言、正文和结论三个部分。

在引言部分，我们将概述文氏桥式RC振荡电路的基本原理、目的和研究背景。

接下来的正文部分将详细介绍文氏桥式RC振荡电路的原理和振幅可调的方法，包括相关的理论知识和实验验证。

最后，在结论部分，我们将总结文氏桥式RC振荡电路的特点，并提出进一步研究的展望。

在正文部分的2.1节，我们将详细介绍文氏桥式RC振荡电路的原理。

stem教育视角下文氏桥振荡电路的自主设计与实现介绍文氏桥振荡电路是一种常用于产生高精度正弦波信号的电路。

再结合STEM教育的观点，我们可以通过自主设计与实现文氏桥振荡电路的方法，培养学生的动手能力、逻辑思维、创新意识，并且加深学生对科学原理的理解。

本文将从设计过程的准备、具体实施以及实验效果等方面进行探讨。

准备过程在进行文氏桥振荡电路的自主设计前，我们需要做一些准备工作，包括： 1. 学习基础电路知识：了解文氏桥振荡电路的原理、组成部分以及工作方式，深入理解振荡电路的相关概念。

2. 调研文氏桥振荡电路的现有设计方案：通过文献资料、互联网等渠道，了解已有的文氏桥振荡电路设计方案，从中获取启发和借鉴。

3. 确定设计目标：根据教学需要或个人兴趣，确定设计的具体目标，例如频率范围、输出功率等。

设计过程根据准备过程中的学习和调研，我们可以开始进行文氏桥振荡电路的自主设计。

设计过程包括以下几个步骤：1. 组件选择选择合适的电子元件，包括电容、电感、电阻等。

根据设计目标和可获得的元件，确定具体的参数。

2. 电路连接根据文氏桥振荡电路的原理，将选择好的元件进行连接。

确保元件的连接方式正确。

3. 参数计算根据文氏桥振荡电路的设计公式，计算并确定各个元件的参数，例如电容的值、电感的值、稳压管的电流等。

4. 仿真模拟使用电路仿真软件，对设计好的文氏桥振荡电路进行仿真。

通过调整各个元件的参数，观察电路的输出信号，检查设计是否达到预期的目标。

5. 实验调试将设计好的电路进行实际搭建，通过实验调试来验证仿真结果的准确性。

利用示波器等测量仪器，观察输出信号的频率、幅度等参数，并与设计目标进行对比。

实验效果与进一步优化实验完毕后，我们可以对实验结果进行分析和讨论，评估设计的有效性和实用性。

同时，根据实验中出现的问题和不足之处，进行进一步的优化和改进。

结论通过自主设计与实现文氏桥振荡电路的过程，我们不仅培养了学生的动手能力、逻辑思维和创新意识，同时也加深了对科学原理的理解。

模电大作业文氏桥振荡电路仿真分析报告一、任务要求文氏电桥振荡器是一种经常使用的RC 振荡器，用来产生低频正弦信号。

图6是一个典型电路，它由运算放大器和RC 串并联选频网络组成。

电阻F1R ，F2R 组成负反馈网络，电压增益约为F1F2F1()/R R R +。

（1）设计电路参数使0500Hz f =。

（2）计算RC 串并联选频网络的频响特性。

（3）利用二极管稳幅电路，使输出振荡波形稳幅，且波形失真较小。

图6 文氏电桥震荡电路二、 仿真软件搭建的电路与仿真分析进程（1） 选取R 1=R 2=R，R 1=C 2=C，从RC 串并联选频网络的选频特性可知，R 0=12R RCΩ，C=200nF 。

（2） 令R 1、C 1并联的阻抗为Z 1，R 2、C 2串联的阻抗为Z 2及ωo =RC1,则Z 1=RCj Rω+1，Z 2=R Cj ω1+，反馈系数为)//(j 31211...ωωωωo o oZ Z Z f UU F-+=+==。

由此可得RC 串并联选频网络的幅频特性与相频特性别离是22.)//(31ωωωωO O F-+=3)//(arctanωωωωϕO O F --=图形如图6-1,6-2.当f=R 0，即ω=R 0，|R R |=13|R R |，R R =0R 。

当ω=R 0时，即f=R 0时，R =13，因此R =R R =3，只要为RC 串并联选频网络配一个电压放大倍数等于3的放大电路就能够够组成正弦波振荡电路。

考虑到起振条件，所选放大电路的电压放大倍数应该略大于3。

依照起振条件和幅值平稳条件，R R =R R R R =1+RR2R R1≥3，即R R 2≥2R R 1。

一样R R 2取值略大于2R R 1。

依照上述原理，能够用Multisim搭建出如图1的电路：图1（3） 在R R 2回路串联两个并联的二极管和电阻R R 3，利用电流增大时二极管动态电阻减C 2R 2R 1C 1R R+- + -R R图6-1 RC 串并联选频网络1 ω/ωOF图6-2 RC 串并联选频网络的频率1/31 ω/ωOφF900-900小、电流减小时二极管动态电阻增大的特点，加入非线性环节，从而使输出电压稳固。

文氏桥式rc振荡电路
文氏桥式RC振荡电路是一种简单的振荡电路，它由一个电阻、一个电容和一个反馈电路
组成。

它的工作原理是：电容充电时，电压上升，当电容电压达到一定值时，反馈电路将电流引
入电阻，电容开始放电，电压开始下降，当电压达到一定值时，反馈电路将电流引入电容，电容开始充电，电压开始上升，以此类推，形成一个振荡的过程，从而产生振荡信号。

文氏桥式RC振荡电路的优点是结构简单，可以用来产生低频振荡信号，并且可以通过调
节电阻和电容的值来调节振荡频率。

它的缺点是振荡频率不稳定，受温度影响较大，而且振荡幅度也不够大。

文氏桥式RC振荡电路广泛应用于电子设备中，如电视机、收音机、电话机等，用于产生
低频振荡信号，以控制设备的工作。

它还可以用于模拟信号的处理，如滤波、延迟等。

内蒙古师范大学计算机与信息工程学院《电子工艺实训》课程设计报告设计题目文氏桥振荡器的焊接与测试指导教师张鹏举职称讲师姓名。

学号。

日期2013年7月5日文氏桥振荡器的焊接与测试的实验报告计算机与信息工程学院2012级12班hjgh 3455456指导教师张鹏举教授摘要根据元件包中所提供元件，应用集成运放设计并搭建实现文氏桥振荡电路，调解电路中参数使得电路输出从有到无，从正弦波到失真。

定量的绘出正弦波的波形，记录起振时的电路参数，分析负反馈强弱对起振条件及输出波形的影响。

并记录出最大不失真输出时的振幅。

关键词文氏桥振荡器；振荡频率；正玄波1 设计任务及主要技术指标和要求(1) 进一步掌握焊接技术。

(2) 掌握文氏桥振荡器的组成及工作原理。

(3) 掌握文氏桥振荡器的调整方法和自动稳幅系统的作用。

2 引言在所有低频振荡电路中，文氏桥是最简单的一种，其工作状况几乎不受外部环境变化的影响，很少发生背离设计初衷的情况。

即使采用非常普通的标准器件，也能输出非常标准的正弦波，受运算放大器的限制也很小。

尽管如此，对文氏桥的理解也不能过于简单，由于设计过于理想化或简单化会导致其性能或结果偏离设计要求。

3工作原理文氏电桥振荡电路又称RC串并联网络正弦波振荡电路，它是一种较好的正弦波产生电路，适用于频率小于1MHz，频率范围宽，波形较好的低频振荡信号。

从结构上看，正弦波振荡器是没有输入信号的，为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈风络是振荡电路的最主要部分。

但是，这样两部分构成的振荡电路通常是得不到正弦波的，这是由于正反馈时不量是很难控制，帮还需要加入一些其他电路。

下图即为运算器组成的文氏电桥RC正弦波振荡电路（图1）。

图1 RC文氏桥振荡器4 电路组成部分为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。

但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。

高性能文氏桥式振荡器的简易设计
徐干龙;杨凤英
【期刊名称】《电测与仪表》
【年(卷),期】1987(000)010
【摘要】使用集成运放(以下简称运放)的非线性模型,推导出设计方程,且据此方程作出一组特性曲线。

最后,利用该组曲线,以设计100kHz低失真的文氏桥式振荡器为例,证实了运放非线性模型的实用性。

【总页数】3页(P34-35)
【作者】徐干龙;杨凤英
【作者单位】上海华东师范大学;上海华东师范大学
【正文语种】中文
【中图分类】TN7
【相关文献】
1.文氏桥振荡器研究性实验设计 [J], 毛会琼;陈世海;王军
2.文氏桥式振荡器电路探析 [J], 左全生
3.低电压文氏振荡器的设计 [J], 樊昕昕
4.低温漂稳幅文氏桥振荡器的研究与设计 [J], 李永清
5.应用复合运放扩展文氏桥式振荡器频率范围 [J], 陈道炼
因版权原因，仅展示原文概要，查看原文内容请购买。
