文氏电桥振荡器电路组成及工作原理

文氏桥振荡器原理文氏桥振荡器是一种常用的振荡电路，广泛应用于无线通信、广播电视、雷达等领域。

它基于电路中的正反馈原理，通过将部分输出信号送回到输入端，实现了持续的振荡输出。

本文将详细介绍文氏桥振荡器的原理、工作过程以及其应用。

文氏桥振荡器由一个反馈网络和一个放大器组成。

放大器负责提供信号的放大，而反馈网络则确保系统的稳定性，并提供正反馈。

正反馈使得信号在系统中循环放大，从而实现振荡。

反馈网络由两个传输线和两个可变电容器构成。

这两个传输线可以是同轴电缆或微带线。

它们的长度相等，通过一个直流电阻连接。

可变电容器用于调节传输线的电容值，从而选择合适的振荡频率。

放大器一般采用双极型晶体管或场效应管。

放大器的输入和输出分别与反馈网络的两个传输线相连。

输入信号通过放大器经过反馈网络后，再次输入到放大器中进行放大。

反馈信号会经过一次反向相位变化，从而产生正反馈效果。

文氏桥振荡器的振荡条件是反馈网络的相位移为180度，并且反馈信号的幅度要足够大，以保持持续振荡。

当振荡器工作时，任何略微的扰动都会被放大，使得系统维持在稳定的振荡状态。

文氏桥振荡器的工作过程可以分为以下几个步骤：1. 初始时，振荡器处于静止状态，没有任何输出。

2. 由于微小的噪声或扰动，输入信号在放大器中被放大。

3. 放大器的输出通过反馈网络传输，并再次输入到放大器中。

4. 反馈信号在传输线中经历180度的相位变化，并被放大器放大。

5. 放大器的输出作为振荡器的输出信号，经过反馈网络返回到放大器。

6. 这个过程不断重复，信号在放大器和反馈网络之间循环放大，并最终达到稳定的振荡状态。

文氏桥振荡器的频率可以通过调节反馈网络中的传输线长度或可变电容器的电容值来实现。

当传输线长度较短时，频率较高；而当传输线长度较长时，频率较低。

可变电容器的电容值与频率成反比，因此可以通过调节电容值来改变振荡频率。

文氏桥振荡器具有以下几个特点：1. 简单可靠：结构简单，零部件少，容易实现和调整，振荡稳定可靠。

实验五：RC文氏电桥振荡器本实验是关于RC文氏电桥振荡器的实验，主要进行了电路搭建、调试及实验数据的采集和分析，达到了理论与实践相结合的效果。

实验原理RC文氏电桥振荡器是一种简单而重要的电子电路，其原理基于铁电效应和RC振荡。

其基本结构组成如下图所示：RC文氏电桥振荡器是一个以RC电路为电源，通过电桥调整回路带负反馈的振荡器。

因为回路带负反馈，在理想情况下，通过电桥调整回路的频率和放大系数可以使正反馈系数为零，系统能够稳定振荡。

而回路带有负反馈，振荡时由于阻尼作用，能量衰减，因此保证振荡的稳定性。

实验器材主要实验器材包括：RC文氏电桥振荡器、万用表、示波器、频率计等。

实验步骤实验中我们采用了以下步骤：1. 搭建RC文氏电桥振荡器电路，并初步调试，确定谐振频率和振幅值。

2. 用示波器观察振荡波形，观察系统是否精确地稳定振荡。

3. 使用万用表测量各个元件的电阻值，计算谐振频率和放大系数的理论值，和实际测量值进行比较，分析误差的来源。

4. 使用频率计，测量振荡器输出频率，和计算得到的理论值进行比较。

实验结果实验中，我们搭建了RC文氏电桥振荡器电路，在逐步调试之后确定谐振频率约为1800Hz，振幅值约为5V。

我们使用示波器观察振荡波形，结果发现系统能够精确地稳定，没有出现明显的幅度变化和频率漂移。

本实验通过搭建RC文氏电桥振荡器电路，调试参数，观察波形，测量数据等步骤，成功地实现了RC文氏电桥振荡器的稳态输出。

实验中发现，RC文氏电桥振荡器具有谐振频率和振幅的稳定性，这得益于电桥带负反馈的作用，通过电桥调整回路的频率和放大系数，使系统能够稳定振荡。

实验中，我们还发现实际测量值和理论值相符合，但存在一定误差，误差来源主要有元器件参数的实际偏差和线路布线误差，这启示我们在实际项目中，需要做好元器件的选择和电路布线的设计，以保证实际电路的性能。

总之，本实验对于理解RC文氏电桥振荡器的原理和稳态输出具有重要的意义，对于相关领域的学习和实践具有一定的参考价值。

文氏电桥振荡器的工作原理
文氏电桥振荡器是一种基于电桥平衡的振荡器电路，常用于产生稳定的正弦波信号。

其工作原理如下：
1. 电桥平衡状态
文氏电桥振荡器的基本原理是利用电桥的平衡状态来产生振荡。

电桥是由两个电阻和两个电容组成的电路，当电桥平衡时，电路中的电流为零。

为了产生振荡，需要在电桥中加入一个外部信号源，如一个交流电源或一个射频信号。

2. 振荡过程
当电桥中加入外部信号源后，电桥的平衡状态会被打破，电桥中的电流不再为零。

这个电流会通过电桥中的电阻和电容产生电压，从而改变电桥的平衡状态。

如果电桥中的电阻和电容的值可以使得电桥再次达到平衡状态，那么就可以产生稳定的振荡。

在文氏电桥振荡器中，通常使用两个可变电阻和两个固定电容组成电桥。

当电桥平衡时，振荡器处于稳态。

当加入一个外部信号源后，电桥会失去平衡，产生电流。

这个电流会通过电桥中的电阻和电容产生电压，从而改变电桥的平衡状态。

如果电桥中的电阻和电容的值可以使得电桥再次达到平衡状态，那么就可以产生稳定的振荡。

3. 输出信号
文氏电桥振荡器产生的输出信号为正弦波，其频率由电桥中的电容和电阻的值决定。

在振荡过程中，电桥的平衡状态会不断被打破和重新建立，从而产生周期性的电流和电压波动，最终形成稳定的正弦波输出信号。

综上所述，文氏电桥振荡器的工作原理基于电桥平衡状态和振荡过程，利用电桥中的电阻和电容的值来产生稳定的正弦波信号。

文氏电桥振荡电路工作原理1. 引言文氏电桥振荡电路是一种常用于产生稳定振荡信号的电路，它在许多实际应用中都起到重要作用。

本文将深入探讨文氏电桥振荡电路的工作原理，并分享我对这一原理的观点和理解。

2. 文氏电桥简介文氏电桥是一种基于有源电感元件的电桥，由振荡放大器和文氏电桥组成。

它具有简单的电路结构，稳定的频率响应和较高的频率稳定性，因此被广泛应用于信号发生器、频率计和无线电通信等领域。

3. 文氏电桥振荡电路结构文氏电桥振荡电路由文氏电桥、振荡放大器和反馈网络组成。

文氏电桥由一个有源电感元件和电容元件构成。

振荡放大器通过放大器和反馈网络来提供正反馈，从而使电路产生振荡信号。

4. 文氏电桥振荡电路工作原理文氏电桥振荡电路的工作原理基于正反馈，当电路中的输出信号经过放大器和反馈网络之后，反馈信号与输入信号在相位和幅度上具有一致性。

这种一致性会导致振荡现象的发生，使电路产生稳定的振荡信号。

5. 文氏电桥振荡电路的频率稳定性文氏电桥振荡电路具有较高的频率稳定性，这是由于文氏电桥中的有源电感元件和电容元件等被精确选择和设计，以使其在特定的电路参数范围内能够提供稳定的反馈信号。

这种频率稳定性使得文氏电桥振荡电路在很多应用中都能够提供可靠的振荡信号。

6. 文氏电桥振荡电路的应用文氏电桥振荡电路在实际应用中有广泛的应用价值。

它可以用于产生精确的信号频率，例如信号发生器和频率计。

它还可以用于无线电通信中的调频发射机和接收机等设备上，以提供稳定的载波频率。

7. 对文氏电桥振荡电路工作原理的观点和理解在我的观点和理解中，文氏电桥振荡电路作为一种常见的振荡电路，其工作原理基于正反馈机制的产生振荡现象。

通过合理选择和设计电路元件，能够实现稳定的振荡信号输出。

文氏电桥振荡电路的频率稳定性使其在多个领域中都具有重要的应用价值。

总结：本文深入探讨了文氏电桥振荡电路的工作原理，并分享了对这一原理的观点和理解。

文氏电桥振荡电路以其简单的结构、稳定的频率响应和较高的频率稳定性在实际应用中得到广泛应用。

R C文氏电桥振荡电路RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。

C1R1和C2R2支路是正反馈网络，R3R4支路是负反馈网络。

C1R1、C2R2、R3、R4正好构成一个桥路，称为文氏桥。

图1 RC文氏电桥振荡器RC串并联选频网络的选频特性RC串并联网络的电路如图2所示。

RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。

图2 RC串并联网络RC串并联网络的传递函数为式（1）当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。

令式（1）的虚部为0，即可求出谐振频率。

谐振频率对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:频率特性幅频特性相频特性文氏RC振荡电路正反馈网络传递函数的幅度频率特性曲线和相位频率特性曲线如图3所示。

(a) 幅频特性曲线 (b) 相频特性曲线图3 RC串并联网络的频率响应特性曲线反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数此时反馈系数与频率f0的大小无关，此时的相角 jF=0°。

文氏RC振荡电路可以通过双连电位器或双连电容器来调节振荡电路的频率，即保证R=R1 = R2，C=C1 = C2始终同步跟踪变化，于是改变文氏桥RC振荡电路的频率时，不会影响反馈系数和相角，在调节频率的过程中，不会停振，也不会使输出幅度改变。

根据振荡条件丨AF丨＞1，在谐振时，放大电路的电压增益应该Au=3。

由图1可知，RC串并联网络的反馈信号加在运算放大器的同相输入端，运算放大器的电压增益由R3和R4确定，是电压串联负反馈，于是应有振荡的建立和幅度的稳定振荡的建立所谓振荡的建立，就是要使电路自激，从而产生持续的振荡输出。

由于电路中存在噪声，噪声的频谱分布很广，其中也包括f0及其附近一些频率成分。

rc文氏电桥振荡电路1. 引言RC文氏电桥振荡电路是一种常见的电子电路，可以产生稳定的振荡信号。

它由RC网络和文氏电桥组成，通过反馈机制实现自激振荡。

本文将深入探讨RC文氏电桥振荡电路的原理、特点、设计方法及应用。

2. RC文氏电桥振荡电路原理2.1 RC网络RC网络是由电阻(R)和电容(C)组成的网络，它可以作为振荡电路的基础组成部分。

当电容充电或放电时，可以产生变化的电压信号。

RC网络可以通过调节电阻和电容的数值来改变振荡频率和振幅。

2.2 文氏电桥文氏电桥是一种平衡交流电桥，由一个电感(L)和两个电容(C1和C2)组成。

当桥路平衡时，可以产生稳定的交流信号。

文氏电桥是常用的振荡电路中的重要部分，通过调节电感和电容的数值可以改变桥路的平衡条件。

2.3 自激振荡原理RC文氏电桥振荡电路是一种自激振荡电路，它基于反馈机制实现振荡。

当桥路发生微小的不平衡时，由于反馈作用，会引起振荡信号的放大，进而驱动桥路向稳定状态靠近。

通过调节RC网络和文氏电桥的参数，可以实现稳定的振荡输出。

3. RC文氏电桥振荡电路设计方法3.1 选择合适的RC网络根据实际需求和设计目标，选择合适的RC网络。

通过调节电阻和电容的数值可以调整振荡频率、振幅和波形形状。

3.2 优化文氏电桥参数由于文氏电桥的电感和电容可以直接影响振荡频率和稳定性，因此需要进行参数优化。

可以通过改变电感和电容的数值，或者通过添加调节电路来实现。

3.3 确保反馈机制稳定自激振荡电路需要一个稳定的反馈机制来保持振荡的稳定性。

可以通过添加放大器、滤波器或稳压器来实现反馈，确保振荡信号的稳定输出。

3.4 对振荡电路进行调试和测试在设计完成后，需要对振荡电路进行调试和测试。

可以通过测量输出信号的频率、振幅和波形形状来验证设计的有效性。

如果需要，可以进行参数调整和优化。

4. RC文氏电桥振荡电路的应用4.1 信号发生器由于RC文氏电桥振荡电路可以产生稳定的振荡信号，因此可以作为信号发生器使用。

1. RC 桥式正弦波振荡器（文氏电桥振荡器）如图电路主要由两部分组成：（1）正反馈环节：由RC 串、并联电路构成，同时起相位起振作用和选频作用。

（2）负反馈和稳幅环节：由R 3、R 5、R P =R 4及二极管等元件构成，其中R 3、R 5、R P 主要作用是引入负反馈，调节电位器可以改变负反馈深度，以满足振荡的振幅条件和改善波形；稳幅环节是利用两个反向并联二极管VD 1、VD 2正向电阻的非线性特性来实现的，二极管要求采用温度稳定性好且特性匹配的硅管，以保证输出正、负半周波形对称；R 3的作用是削弱二极管非线性的影响，以改善波形失真。

电路的谐振频率：f o =RC π21起振的振幅条件：21≥R R f（其中R f = R P +（R 5// r D ），r D 为二极管正向导通电阻）2. 实验步骤和测量数据（1）调节R P ，使电路起振且波形失真最小。

如果不能起振，说明负反馈太强，应适当调大R P ；如果波形失真严重，应适当调小R P 。

观察起振过程，从正弦波的建立到出现失真。

记录数据并分析负反馈强弱对起振条件及输出波形的影响。

（2）调节电位器R P ，使输出电压u o 幅度最大且不失真，用万用表交流电压档分别测量输出电压U o m 、反馈电压U+和U —，分析振荡的幅度条件。

（3）改变选频网络的参数C 或R 可调整电路的振荡频率，频率粗调通过改变电容C 进行量程切换，而量程内频率细调通过改变电阻R 来实现。

1. 占空比可调方波发生器电路主要由滞回比较器和RC 积分电路组成。

分析时注意电路的连接方式。

电路的谐振频率： f o =）（211321ln )2(1R R C R R P ++方波的输出振幅：U o m =±U Z2. 实验步骤和测量数据（1）调节电位器R 5至中心位置，用双踪示波器同时观察并描绘方波u o 及三角波u c 波形，测量其幅度和频率并记录。

（2）改变电位器R 5动点位置，观察u o 、u c 幅度及频率变化情况，把动点调至最上端和最下端，测出频率范围并记录。

RC文氏电桥振荡电路RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。

C1R1和C2R2支路是正反馈网络，R3R4支路是负反馈网络。

C1R1、C2R2、R3、R4正好构成一个桥路，称为文氏桥。

图1 RC文氏电桥振荡器RC串并联选频网络的选频特性RC串并联网络的电路如图2所示。

RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。

图2 RC串并联网络RC串并联网络的传递函数为式（1）当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。

令式（1）的虚部为0，即可求出谐振频率。

谐振频率对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:频率特性幅频特性相频特性文氏RC振荡电路正反馈网络传递函数的幅度频率特性曲线和相位频率特性曲线如图3所示。

(a) 幅频特性曲线 (b) 相频特性曲线图3 RC串并联网络的频率响应特性曲线反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数此时反馈系数与频率f0的大小无关，此时的相角jF=0°。

文氏RC振荡电路可以通过双连电位器或双连电容器来调节振荡电路的频率，即保证R=R1 = R2，C=C1 = C2始终同步跟踪变化，于是改变文氏桥RC振荡电路的频率时，不会影响反馈系数和相角，在调节频率的过程中，不会停振，也不会使输出幅度改变。

根据振荡条件丨AF丨＞1，在谐振时，放大电路的电压增益应该Au=3。

由图1可知，RC串并联网络的反馈信号加在运算放大器的同相输入端，运算放大器的电压增益由R3和R4确定，是电压串联负反馈，于是应有振荡的建立和幅度的稳定振荡的建立所谓振荡的建立，就是要使电路自激，从而产生持续的振荡输出。

由于电路中存在噪声，噪声的频谱分布很广，其中也包括f0及其附近一些频率成分。

文氏桥振荡电路一、 问题背景将RC 串并联选频网络和放大器结合起来即可组成RC 振荡电路，放大器件可采纳集成运算放大器。

RC 串并联选频网络接在运算放大器的输出端和同相输入端之间，组成正反馈，接在运算放大器的输出端和反相输入端之间的电阻，组成负反馈。

正反馈电路和负反馈电路组成一文氏电桥电桥。

文氏电桥振荡器的优势是：不仅振荡较稳固，波形良好，而且振荡频率在较宽的范围内能方便地持续调剂。

二、问题简介由文桥选频电路和同相较例器组成的正弦波发生器如图1 所示。

（1）假设取R 1=15k Ω，试分析该振荡电路的起振条件（R f 的取值）；（2）仿真观看R f 取不同值时，运放同相输入端和输出端的电压波形；图1 由文桥选频电路和放大器组成正弦波发生器的电路原理图（3）假设在反馈回路中加入由二极管组成的非线性环节（如图2所示），仿真观看R 2 取不同值时，运放同相输入端和输出端的电压波形。

也可同时改变R f 和R 2的值。

图2 加入非线性环节的正弦波发生器的电路原理图三、理论分析（1）由图一的电路能够看出，电路在回路网络中加入了文氏选频网络，下面对文氏选频网络进行理论上的分析，从电路总提取文氏电路如图三所示。

图3 文氏选频网络图中o U是运放的输出量，fU 是反馈量。

为了能够使电路振荡起来，就必需通过选定参数即确信频率，使得在某一频率下o U 和fU 同相。

那么，当信号频率很低时，有1R C ω>>故将会有fU 的相位超前o U 的相位，当频率接近0时，相位超前接近于90度。

相反地，当信号频率很高以至于趋于无穷大时，能够得出fU 的相位滞后o U 的相位几乎-90度。

因此，在信号频率由0到无穷大的转变进程中，必然有某一个频率，使得输出量与反馈量同相，从而形成正反馈。

下面就具体来求解此振荡频率。

由反馈系数1//11//f oRU j C F U R R j C j C ωωω==++整理可得113()F j CR CR ωω=+-假设电路的信号频率为f ，令特点频率012f RC π=代入F 的表达式，能够取得0013()F f fj f f =+-。

文氏电桥振荡电路原理一、引言文氏电桥振荡电路是一种常见的正弦波振荡电路，其原理是通过文氏电桥的平衡条件，使得反馈网络中的信号形成正反馈，从而实现振荡。

本文将详细介绍文氏电桥振荡电路的原理。

二、文氏电桥简介文氏电桥是由美国物理学家奥斯汀·福特·文氏于1920年发明的一种用于测量电阻和容抗值的仪器。

它由四个分别为R1、R2、C1和C2的元件组成，如图1所示。

图1 文氏电桥当该电桥中两个对角线上的节点具有相同的电势时，即满足平衡条件时，可以得到以下公式：R1C1 = R2C2三、文氏振荡器原理文氏振荡器由放大器和反馈网络组成。

放大器将输入信号进行放大后，送入反馈网络中。

在反馈网络中，信号会经过一个相位移动，并与放大器输出信号相加。

如果反馈网络中的相位移动为360度，则输出信号与输入信号相位差为0度，即形成了正反馈。

图2 文氏振荡器在文氏电桥振荡电路中，反馈网络由两个电容C3和C4组成，如图3所示。

图3 文氏电桥振荡电路当文氏电桥平衡时，有：R1C1 = R2C2又因为：C3 + C4 = C1 + C2所以可以得到：R1R2 = (C1 + C2)(C3 + C4)当文氏电桥不平衡时，输出信号将会被放大并送回反馈网络中。

如果反馈网络中的相位移动为360度，则输出信号与输入信号相位差为0度，即形成了正反馈。

在这种情况下，输出信号将会继续增大，直到放大器达到饱和状态或者其他非线性效应出现。

四、工作原理文氏电桥振荡电路的工作原理可以分为以下几个步骤：1. 初始状态：文氏电桥处于平衡状态，没有输入信号。

2. 扰动状态：当有微小的扰动输入时，文氏电桥将不再平衡。

这个扰动可以来自于任何一个元件的微小变化。

3. 放大器放大：扰动信号被放大器放大，并送入反馈网络中。

4. 相位移动：扰动信号在反馈网络中经过一个相位移动。

5. 正反馈：如果反馈网络中的相位移动为360度，则输出信号与输入信号相位差为0度，即形成了正反馈。

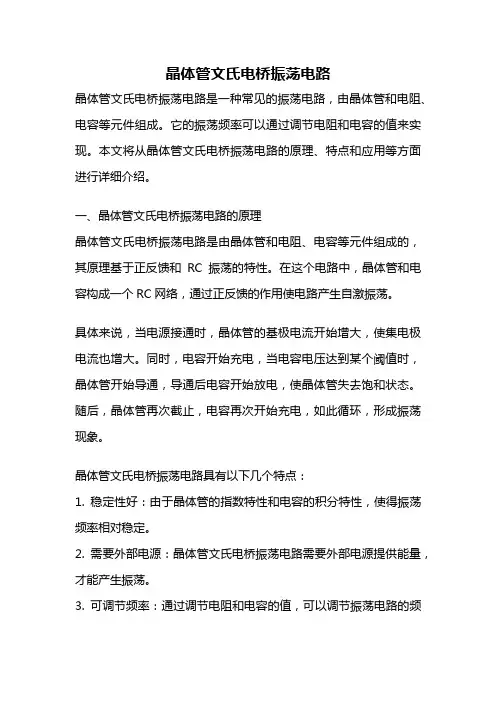

晶体管文氏电桥振荡电路晶体管文氏电桥振荡电路是一种常见的振荡电路，由晶体管和电阻、电容等元件组成。

它的振荡频率可以通过调节电阻和电容的值来实现。

本文将从晶体管文氏电桥振荡电路的原理、特点和应用等方面进行详细介绍。

一、晶体管文氏电桥振荡电路的原理晶体管文氏电桥振荡电路是由晶体管和电阻、电容等元件组成的，其原理基于正反馈和RC振荡的特性。

在这个电路中，晶体管和电容构成一个RC网络，通过正反馈的作用使电路产生自激振荡。

具体来说，当电源接通时，晶体管的基极电流开始增大，使集电极电流也增大。

同时，电容开始充电，当电容电压达到某个阈值时，晶体管开始导通，导通后电容开始放电，使晶体管失去饱和状态。

随后，晶体管再次截止，电容再次开始充电，如此循环，形成振荡现象。

晶体管文氏电桥振荡电路具有以下几个特点：1. 稳定性好：由于晶体管的指数特性和电容的积分特性，使得振荡频率相对稳定。

2. 需要外部电源：晶体管文氏电桥振荡电路需要外部电源提供能量，才能产生振荡。

3. 可调节频率：通过调节电阻和电容的值，可以调节振荡电路的频率。

4. 输出波形正弦：由于RC网络的特性，晶体管文氏电桥振荡电路的输出波形为正弦波。

三、晶体管文氏电桥振荡电路的应用晶体管文氏电桥振荡电路在实际应用中具有广泛的用途，主要包括以下几个方面：1. 信号发生器：由于晶体管文氏电桥振荡电路输出波形为正弦波，可以作为信号发生器使用，用于实验室测试、无线通信等领域。

2. 频率调制解调器：振荡电路的频率可以通过调节电阻和电容的值来实现，因此可以用于频率调制解调器中。

3. 时钟电路：振荡电路可以产生稳定的振荡信号，因此可以用作时钟电路，用于计算机、通信设备等领域。

4. 音频放大器：振荡电路可以产生正弦波信号，因此可以作为音频放大器的输入信号源，用于音响设备等领域。

晶体管文氏电桥振荡电路是一种常见的振荡电路，通过晶体管和电阻、电容等元件的组合，实现了正弦波的产生。

它具有稳定性好、可调节频率等特点，并在信号发生器、频率调制解调器、时钟电路、音频放大器等领域有广泛的应用。

文氏桥振荡器原理文氏桥振荡器是一种常用的电子振荡电路，主要由一个放大器、正反馈网络和反馈网络组成。

它的主要原理是利用反馈网络和放大器之间的正反馈来实现振荡。

文氏振荡器的放大器通常采用运放（操作放大器）作为核心元件，它有高的增益和稳定性。

放大器的输入端接入反馈网络和正反馈网络，其中反馈网络主要负责确定振荡电路的频率特性、幅度衰减和相位关系，而正反馈网络则提供放大器输出信号的相位和幅度，使得振荡器能够工作。

在文氏桥振荡器中，反馈网络通常由一个LC（电感和电容）二阶滤波器组成。

它通过选择合适的电感和电容值来确定振荡器的共振频率，从而保证输出信号的频率稳定。

在振荡过程中，反馈网络将一部分输出信号通过正反馈路径回到放大器的输入端，使得放大器进一步放大这部分信号，形成一个稳定的正弦波信号。

正反馈网络通常由一个电容和一个电阻组成，称为相位移网络。

它的作用是向放大器的输入端提供恒定的相位差，确保振荡器的稳定工作。

相位移网络将放大器输出信号的相位调整到与输入信号存在一定的相位差，使得输出信号能够驱动反馈网络，并在整个振荡回路中保持稳定振荡。

为了使文氏桥振荡器正常工作，必须满足一定的振荡条件。

首先，放大器的放大倍数要大于反馈网络的衰减倍数，这样才能保证振荡器能够产生足够大的输出信号。

其次，反馈网络的相位差要满足相位移的要求，一般要求相位差为180度，确保正反馈提供正确的相位和幅度信号。

最后，反馈网络的幅度衰减要小于1，否则将无法维持振荡器的稳定运行。

文氏桥振荡器具有许多优点，例如结构简单、频率稳定、输出信号纯净等。

它在实际应用中被广泛用于无线电通信、音频放大和信号发生器等领域。

但是，文氏桥振荡器也存在一些不足之处，例如对温度和供电电压的变化较为敏感，需要经过精确调谐才能获得精确频率等。

总的来说，文氏桥振荡器是一种简单而有效的电子振荡电路，通过合理的选择放大器、反馈网络和正反馈网络的参数，可以实现稳定的正弦波振荡输出。

文氏电桥振荡器的工作原理运算放大器在组成放大电路时，都要引入深度负反馈，也就是把输出信号通过电阻分压电路构成的反馈网络返送到运算放大器的反相输入端，这样，放大电路的电压放大倍数就由反馈网络的参数来决定。

在这个电路中，由电阻R3、R4和R5构成了反馈网络，在(R4+R5)两端取得反馈电压。

这是一个同相放大器，它的闲环电压放大倍数是Af=1+R3/(R4+R5)，算出来是3倍。

从电路图上看，输出电压U通过Rl、C1串联的支路和R2、C2并联的支路组成分压电路取出正反馈电压，返送到运算放大器的同相输入端，应该是正反馈可是，由电阻、电容串并联组成的正反馈网络是怎么起到正反馈作用。

由电阻、电容组成的RC串并联网络正是文氏电桥振荡器的核心。

这部分电路不仅用来提供正反馈信号，使振荡器产生振荡，还由它决定着振荡器的振荡频率fo，所以称它为Rc选频网络。

为什么能选频，关键是网络里接入了电容器。

电容器的容抗与频率成反比，也就是Xc=1/（2πfC）。

频率很高时，容抗很小；频率很低时，容抗很大。

RC选频网络(上图)网络中的电阻R是不变的，当频率很低时，Xc>>R，在RC串联支路上，起作用的是电容C，电阻R可以忽略；在RC并联部分，当频率很低时，电容C的作用可以忽略，起作用的是电阻R，这就可以画出网络的低频等效电路[图(b)]。

当频率很高时，Xc<<R，在RC串联部分，电容C的作用可以忽略；在RC并联部分，电阻R的作用可以忽略，又可以画出网络的高频等效电路[图(c)]。

可以看出，当网络输入电压 U不变时，频率行艮低或很高时，网络的输出电压U2都很小，也就是网络的电压传输系数F=U2/U1都很小。

由此可以推断，在频率他很低向很高的连续变化过程中，总会有某一中问频率fo使电压传输系数F达到最大，画出电压传输系数F与频率f的关系曲线（上图）就看得更清楚了。

由于网络的输出电压U2就是运放的正反馈信号，所以只有频率为fo的正反馈信号最强，才能使振荡器产生振荡。

rc文氏电桥振荡电路RC文氏电桥振荡电路是一种常用于信号处理和通讯领域的电路。

该电路由四个电阻和两个电容构成，具有非常高的灵敏度和精度。

本文将对RC文氏电桥振荡电路的原理、特点、应用以及设计方法进行介绍，以期能够为电子工程师和爱好者提供一些参考和指导。

RC文氏电桥振荡电路的原理RC文氏电桥振荡电路是一种能够自产生振荡信号的电路。

其基本原理是利用阻抗匹配条件和反馈机制，将输入信号增强后输出为稳定的正弦波信号。

具体来说，RC文氏电桥振荡电路由四个电阻分别为R1、R2、R3和R4以及两个电容C1和C2构成。

其中，R1和R2形成一个电压分压器，将输入信号Vinput分成两个电压V1和V2。

R3和R4与C2串联成为共振回路，该回路的频率为f0=1/(2πR3C2)。

当电压分压器输出的两个电压相等时，C1和C2之间的电压差为0，则RC文氏电桥处于稳定状态。

此时输出的信号由共振回路自产生，成为和共振回路频率相同的正弦波信号，其振幅由输入信号决定。

特点RC文氏电桥振荡电路具有以下特点：1. 灵敏度高，可以产生稳定的正弦波信号；2. 频率稳定，可以通过改变电容和电阻的值实现对频率的调整；3. 反馈机制有效，可以使输出信号稳定，而不会随着时间的推移而衰减；4. 通用性强，适用于信号处理、通讯、测试等多个领域。

应用RC文氏电桥振荡电路在通讯和信号处理领域有着广泛的应用。

常见的应用包括：1. 信号发生器和频率计，在实验室和测试中常用于产生精确的正弦波信号和测量频率；2. 闪光灯驱动器，在照相机等器材中用于产生闪光灯的高压高频驱动信号；3. 无线电接收机和发送机，在收发机中通常用于产生射频信号；4. 数字时钟和计时器，可以通过RC文氏电桥振荡电路产生精确定时信号。

设计方法RC文氏电桥振荡电路的设计需要考虑到电容和电阻的选择和匹配。

以下是一些可以参考的设计方法：1. 选择合适的电容和电阻，使得RC回路的频率等于所需的输出频率；2. 对于稳定性要求比较高的应用，需要选择高精度的电容和电阻；3. 在电路的反馈路径中添加适当的放大器可以增强信号的稳定性和输出电压的幅度。

实验五：R C文氏电桥振荡器RC文氏电桥振荡器一、实验目的(1)学习RC正弦波振荡器的组成及其振荡条件。

(2)学会测量、调试振荡器。

二、实验原理文氏电桥振荡器是一种较好的正弦波产生电路，适用于产生频率小于1MHz，频率范围宽，波形较好的低频振荡信号。

因为没有输入信号，为了产生正弦波，必须在电路里加入正反馈。

下图是用运算放大器组成的电路，图中R3,R4构成负反馈支路，R1，R2，C1，C2的串并联选频网络构成正反馈支路并兼作选频网络，二极管构成稳幅电路。

调节电位器Rp可以改变负反馈的深度，以满足振荡的振幅条件和改善波形。

二极管D1，D2要求温度稳定性好且特性匹配，这样才能保证输出波形正负半周对称，同时接入R4以消除二极管的非线性影响。

若R1=R2，C1=C2，则振荡频率为f0=1/2πRC，正反馈的电压与输出电压同相位，且正反馈系数为1/3。

为满足电路的起振条件放大器的电压放大倍数AV > 3，其中AV = 1+R5/ =Rp+R4。

由此可得出当R5 >2R3时，可满足电路的自激振荡的振幅起振条件。

在实际应用中R5应略大于R3，这样既可以满足起振条件，又不会因其过大而引起波形严重失真。

此外，为了输出单一的正弦波，还必须进行选频。

由于振荡频率为f0=1/2πRC，故在电路中可变换电容来进行振荡频率的粗调，可用电位器代替R1，R2来进行频率的细调。

电路起振后，由于元件参数的不稳定性，如果电路增益增大，输出幅度将越来越大，最后由于二极管的非线性限幅，这必然产生非线性失真。

反之，如果增益不足，则输出幅度减小，可能停振，为此振荡电路要有一个稳幅电路。

图中两个二极管主要是利用二极管的正向电阻随所加电压而改变的特性，来自动调节负反馈深度。

三、实验内容（1）计算机仿真部分仿真电路如图所示启动仿真按钮，通过调节电位器使输出为不失真的正弦波（如下图所示）。

此时Vf=1.987V，Vo=5.964V，f=1.572KHZ正弦波振荡器仿真数据测试记录Vf Vo 临界频率C1=C2=0.01uF 1.987V 5.964V 1.572KHZ计算得到的数据fo=1/2piRC=1.592KHZ（c=0.01uF时）与仿真得到的数据基本一致，证明本次仿真是十分成功的【得到输出波形图如下】（2）实验室操作部分调整示波器到有正弦输出正弦波振荡器实验数据测试记录Vf Vo 临界频率C1=C2=0.01uF 4.69V 16.22V 1.60KHZ四、问题及原因分析试验中我组始终得不到实验想要的正弦波形的情况（包括波形跳动明显等），经分析后我们得出的结论为集成块损坏的情况，更换后即得出正确的正弦波形。

文氏电桥振荡电路原理一、引言文氏电桥振荡电路是一种常用的电子振荡器电路，广泛应用于通信、无线电和电子测量等领域。

它基于文氏电桥原理，并通过反馈放大器实现自激振荡。

本文将详细介绍文氏电桥振荡电路的原理和工作原理。

二、文氏电桥原理文氏电桥是由法国物理学家恩斯特·文氏于1851年提出的一种电桥测量方法。

它基于电桥平衡原理，通过改变电桥的4个阻抗的比例关系来实现测量。

文氏电桥由一个桥臂接入一个电阻、电感和电容并联的串联电路，另外三个桥臂接入相等的参考电阻。

当电桥平衡时，即当输入信号频率与电感和电容并联串联电路的固有频率相等时，电桥中不会有电流通过，相当于桥路上的电阻为无穷大。

根据电桥平衡条件，可以得出与输入信号频率相等时的电容和电感的比例关系。

三、文氏电桥振荡电路文氏电桥振荡电路是将文氏电桥的原理应用于电子振荡器电路中。

它基于文氏电桥原理，通过调节电容和电感的比例关系，使得电桥处于平衡状态并产生振荡信号。

1. 电路结构文氏电桥振荡电路包括文氏电桥和反馈放大器两部分组成。

文氏电桥的四个桥臂由电阻、电感和电容并联串连而成，另外三个桥臂接入相等的参考电阻。

反馈放大器将电桥的输出信号放大并反馈至文氏电桥中，保持文氏电桥处于平衡状态。

2. 工作原理文氏电桥振荡电路的工作原理是通过反馈放大器实现自激振荡。

当输入信号频率与电感和电容并联串联电路的固有频率相等时，电桥处于平衡状态，反馈放大器放大并输出同频振荡信号。

该信号经反馈回文氏电桥，使其保持平衡。

由于反馈放大器的放大作用，振荡信号不断增强，形成稳定的自激振荡。

3. 调节频率为了使文氏电桥处于平衡状态，需要调节电容和电感的比例关系，使其与输入信号频率相等。

一种常用的调节方法是通过改变电容或电感的值来实现。

另外，也可以通过改变参考电阻的值来调节电桥的平衡频率。

四、文氏电桥振荡电路的应用文氏电桥振荡电路在通信、无线电和电子测量等领域有广泛的应用。

1. 无线电发射器文氏电桥振荡电路可以用作无线电发射器的基础电路。

文氏电桥正弦波振荡电路1[精品] 文氏电桥正弦波振荡电路(2007.4.27总结)一、振荡原理如上图所示，信号Xi经过一个放大环节A放大后得到放大信号Xo=A*Xi。

如果在上图中加一个反馈环节，如下图所示:Xo经过反馈环节F后得到反馈信号Xf=A*F*Xi。

当反馈信号Xf与输入信号Xi 幅值和相位都相同时，即以Xf作为输入Xi，则可以在输出端维持原有的信号Xo，也就是自激。

所以，要使得上图中的系统平衡，则应有A*F=1。

即|A*F|=1(幅度平衡条件)且Ψa+Ψf=2*n*PI (n为整数) Ψa和Ψf分别为A、F的幅角，此式说明反馈环节F是一个正反馈。

A*F=1是振荡平衡的条件，也就是可维持等幅振荡输出;如果A*F<1，则电路的振荡输出将越来越小，直到停止振荡;如果A*F>1,振荡电路的输出将越来越大，直到电路中器件达到饱和或者截止。

所以电路维持等幅振荡的唯一条件是A*F=1。

二、振荡的建立和稳定前面讨论的自激振荡条件，是假设先给振荡电路的放大环节有一个外加的输入信号。

但实际振荡电路一般不会外加激励信号。

对于一个正弦波振荡器来说，有一个选频网络，所以振荡电路只可能在某一个频率f0下满足相位平衡的条件(在后面的内容中将会对此做详细的叙述)。

放大电路中存在噪声或干扰(例如接通直流电源时电路中就会产生电压或者电流的瞬变过程)，它的频谱范围很广，必然包括振荡频率的分量。

这些噪声和干扰经过选频网络选频后，只有f0这一频率分量满足相位平衡条件，只要此时A*F>1则可以增幅振荡，将此信号放大，建立起振荡。

而除了f0之外的其他频率的分量则衰减。

所以电路起振的条件为A*F>1且Ψa+Ψf=2*n*PI(n为整数)。

除了要求电路的相位满足条件之外还要满足|A*F|>1。

从A*F>1到A*F=1:接通电源后，频率为f0的分量将逐渐增大，当幅值达到一定程度后，放大环节的非线性期间就会接近甚至进入非线性工作区(饱和区或者截止区)，这时候放大增益A将逐渐下降，输出波形产生失真，所以经过选频网络后其输入也将随之下降。
