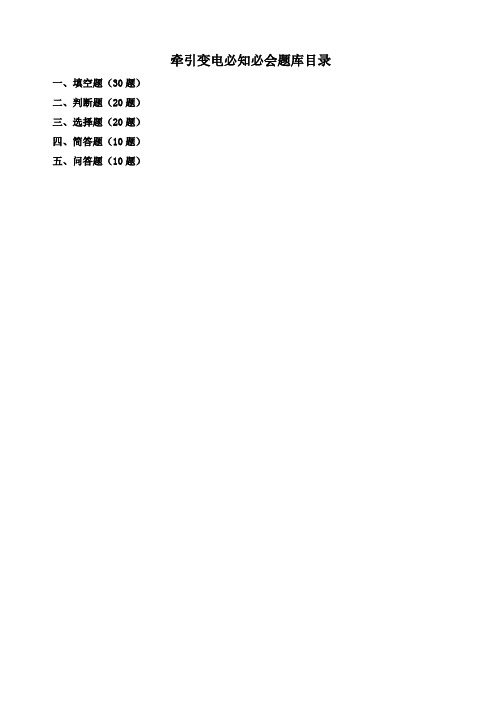

牵引变电必知必会题库目录一、填空题（30题）二、判断题（20题）三、选择题（20题）四、简答题（10题）五、问答题（10题）牵引变电必知必会题库一、填空题（30题）1.凡设有继电保护装置的电气设备，不得无继电保护运行，主变压器的和保护不得同时撤除。
（重瓦斯；差动）2.通常将接触网、钢轨回路、馈电线和回流线构成的供电网称为。
（牵引网）3.全所直流失压时，值班人员应立即手动断开，对接触网实行。
（断路器；越区供电）4.电器组在变电所进行设备检修作业时，和要随时巡视作业地点。
（牵引变电所所长；当班值班员）5.检修结束后，监护恢复安全措施。
（工作领导人；值班人员）6.值班人员在室外巡视高压设备时，突然发生高压接地故障，此时巡视人员在行走时应尽量，目的防止对人体造成伤害。
（缩短步长；跨步电压）7. 要全过程监护值班人员办理安全措施。
值班员按工作票要求做好各项安全措施后，确认无误，方可在工作票上签字。
（工作领导人；工作领导人）8.事故情况下，牵引变压器允许过负荷情况是：过负荷200％允许时间为，10分钟允许的过负荷最大值为。
（2分钟；100%）9.在变电所内作业时，严禁用、、等易燃物品擦拭以防止起火。
（棉纱；汽油；酒精；带电部分）10.牵引变电所主变压器一般采用调压。
（无载）11.供电调度员下达的倒闸命令和作业命令均需有和。
（命令编号；批准时间）12.牵引变电所运行和检修中实行，并贯彻的方针. （三定四化、记名检修；修养并重、预防为主）13.牵引变电所发生高压接地故障切断电源之前，任何人与接地点的距离室内不得小于，室外不得小于。
(4m；8m)14.牵引变电所值班员的安全等级不低于，助理值班员的等级不得低于。
（3级；2级）15.当班值班员不得和。
（签发工作票；参加检修工作）16.雷雨情况下必须巡视室外高压设备时，要、，并不得。
（穿绝缘靴；戴安全帽；靠近避雷针和避雷器）17.倒闸作业由操作，监护。
（助理值班员；值班员）18.当班助理参加检修工作。

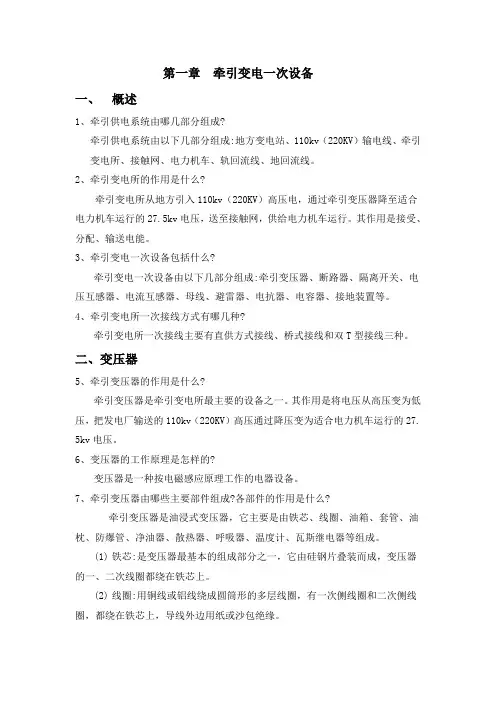

第一章牵引变电一次设备一、概述1、牵引供电系统由哪几部分组成?牵引供电系统由以下几部分组成:地方变电站、110kv（220KV）输电线、牵引变电所、接触网、电力机车、轨回流线、地回流线。
2、牵引变电所的作用是什么?牵引变电所从地方引入110kv（220KV）高压电，通过牵引变压器降至适合电力机车运行的27.5kv电压，送至接触网，供给电力机车运行。
其作用是接受、分配、输送电能。
3、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。
4、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有直供方式接线、桥式接线和双T型接线三种。
二、变压器5、牵引变压器的作用是什么?牵引变压器是牵引变电所最主要的设备之一。
其作用是将电压从高压变为低压，把发电厂输送的110kv（220KV）高压通过降压变为适合电力机车运行的27. 5kv电压。
6、变压器的工作原理是怎样的?变压器是一种按电磁感应原理工作的电器设备。
7、牵引变压器由哪些主要部件组成?各部件的作用是什么?牵引变压器是油浸式变压器，它主要是由铁芯、线圈、油箱、套管、油枕、防爆管、净油器、散热器、呼吸器、温度计、瓦斯继电器等组成。
(1)铁芯:是变压器最基本的组成部分之一，它由硅钢片叠装而成，变压器的一、二次线圈都绕在铁芯上。
(2)线圈:用铜线或铝线绕成圆筒形的多层线圈，有一次侧线圈和二次侧线圈，都绕在铁芯上，导线外边用纸或沙包绝缘。
(3)油箱:是变压器的外壳，内部充满变压器油，使铁芯与线圈浸在变压器油内。
变压器油的作用是绝缘与散热。
(4)绝缘套管:变压器各侧引线必须使用绝缘套管，为了线圈的引出线从油箱内引到油箱外，使带电的引线穿过油箱时与接地的油箱绝缘。
绝缘套管作用是绝缘和支持。
(5)油枕:变压器油因温度的变化会发生热胀冷缩的现象，油面也会由于温度的变化而发生上升和下降。
牵引变电所复习1. 简介牵引变电所是指专门为城市轨道交通、高铁、城际铁路等铁路牵引供电的设施。
在此类型的变电所中，电能通过接触网供应给牵引车辆，以确保铁路交通的正常运行。
本文将对牵引变电所的相关知识进行复习。
2. 牵引变电所的组成局部牵引变电所由以下几局部组成：变电设备是牵引变电所最重要的组成局部，它将输入交流电源的电能通过变压器、隔离开关、断路器等设备进行处理，以满足牵引车辆的需求。
在牵引变电所中，通常使用高压交流作为输入电源。
2.2 接触网接触网是将电能供应给牵引车辆的装置，主要由电缆、牵引线、各种支撑和固定装置组成。
它起到了接收、传输和供应电能的作用。
转换设备将高压交流电转换为牵引车辆需要的直流电，以确保电能能够准确、稳定地供应到牵引车辆上。
2.4 控制与保护设备控制与保护设备用于对牵引变电所的各个设备进行监控、控制和保护，以确保设备的平安运行。
这些设备包括自动控制系统、保护装置、测量与监控设备等。
3. 牵引变电所的工作原理牵引变电所的工作原理可以简单概括为以下几个步骤：1.输入交流电源。
牵引变电所通常使用高压交流电作为输入电源，通过变电设备进行处理。
2.变换电压。
通过变压器将高压交流电转换为适合牵引车辆的工作电压。
3.供电给接触网。
将变换后的电能通过接触网传输给牵引车辆。
4.转换为直流电。
在车辆上，通过转换设备将交流电转换为直流电，以满足牵引车辆的需求。
5.控制与保护。
使用控制与保护设备对牵引变电所的各个设备进行监控、控制和保护，确保设备的平安运行。
4. 牵引变电所的运行维护为确保牵引变电所的正常运行，需要进行定期的运行维护工作。
以下是一些常见的维护任务：4.1 设备巡检定期对牵引变电所的各个设备进行巡检，检查设备的运行状态、温度、绝缘等情况，及时发现并处理设备故障。
4.2 清洁工作定期清洁和维护接触网、牵引线路等设备，以确保设备外表的清洁和良好导电性。
4.3 检修与维护定期对变压器、隔离开关、断路器等设备进行检修和维护，去除设备外表的杂物，检查设备的接线、连接器等情况。

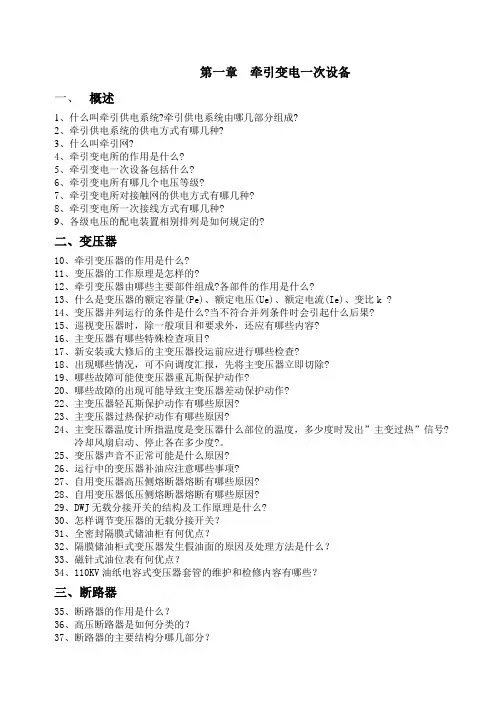

第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?2、牵引供电系统的供电方式有哪几种?3、什么叫牵引网?4、牵引变电所的作用是什么?5、牵引变电一次设备包括什么?6、牵引变电所有哪几个电压等级?7、牵引变电所对接触网的供电方式有哪几种?8、牵引变电所一次接线方式有哪几种?9、各级电压的配电装置相别排列是如何规定的?二、变压器10、牵引变压器的作用是什么?11、变压器的工作原理是怎样的?12、牵引变压器由哪些主要部件组成?各部件的作用是什么?13、什么是变压器的额定容量(Pe)、额定电压(Ue)、额定电流(Ie)、变比k ?14、变压器并列运行的条件是什么?当不符合并列条件时会引起什么后果?15、巡视变压器时，除一般项目和要求外，还应有哪些内容?16、主变压器有哪些特殊检查项目?17、新安装或大修后的主变压器投运前应进行哪些检查?18、出现哪些情况，可不向调度汇报，先将主变压器立即切除?19、哪些故障可能使变压器重瓦斯保护动作?20、哪些故障的出现可能导致主变压器差动保护动作?22、主变压器轻瓦斯保护动作有哪些原因?23、主变压器过热保护动作有哪些原因?24、主变压器温度计所指温度是变压器什么部位的温度，多少度时发出”主变过热”信号?冷却风扇启动、停止各在多少度?。
25、变压器声音不正常可能是什么原因?26、运行中的变压器补油应注意哪些事项?27、自用变压器高压侧熔断器熔断有哪些原因?28、自用变压器低压侧熔断器熔断有哪些原因?29、DWJ无载分接开关的结构及工作原理是什么?30、怎样调节变压器的无载分接开关？31、全密封隔膜式储油柜有何优点？32、隔膜储油柜式变压器发生假油面的原因及处理方法是什么？33、磁针式油位表有何优点？34、110KV油纸电容式变压器套管的维护和检修内容有哪些？三、断路器35、断路器的作用是什么？36、高压断路器是如何分类的？37、断路器的主要结构分哪几部分？38、什么叫电弧？39、油在高压断路器中的作用是什么？40、断路器的操作结构应满足哪些基本要求？41、什么叫断路器的开断时间？42、为什么断路器的跳闸辅助接点要先投入后断开？43、为什么断路器不允许在带电的情况下用“千斤顶”慢合闸？44、如何根据断路器的合闸电流选择合闸保险？45、断路器检修时为什么必须断开二次回路电源，应断开的电源包括哪些？46、巡视断路器时，除一般项目和要求外，还应注意那些问题？47、断路器在运行中应符合哪些规定？48、运行中的油断路器缺油应如何处理？49、运行中的断路器温度过高如何处理？50、油断路器着火可能是什么原因造成，如何处理？51、LN1-27.5千伏气体开关爆炸有哪些原因？52、LN1－27.5千伏开关的灭弧原理是什么？53、LN1－27.5千伏断路器维护与检修的内容有哪些？54、真空断路器有哪些优点？55、ZN-27.5型真空断路器巡视中发现哪些问题必须停运？56、运行中的ZN-27.5型断路器应进行哪些定期维护？57、真空断路器的巡视检查项目有哪些？58、真空断路器定期检修项目有哪些？59、高压少油断路器的巡视检查项目有哪些？60、高压少油断路器的小修项目有哪些？61、电磁操动结构检查维护项目有哪些？62、CY-Ⅲ液压操动结构加油时应注意什么？3-Ⅲ机构在运行中启动频繁是什么原因？如何处理？63、CY3-Ⅲ操动机构油压异常有哪些原因？如何处理？64、CY3-Ⅲ机构液压系统油压建立不起来或太慢应检查哪些地方？65、CY3-Ⅲ液压操动结构拒合具体检查哪些方面？66、CY367、CY-Ⅲ液压操动结构拒分主要检查哪些方面？3-Ⅲ液压操动结构拒动或误动应检查哪些方面？68、CY369、 CY-Ⅲ液压操动结构巡视检查项目有哪些？3四、隔离开关70、隔离开关的作用是说明？71、隔离开关是如何分类的？72、隔离开关可用来进行哪些操作？73、对隔离开关有哪些基本要求？74、隔离开关为什么不能用来接通或切断负载电流或短路电流？75、操作隔离开关有哪些注意事项？76、操作中发生带负荷错拉、错合隔离开关时怎么办？77、为什么停电时要先拉负荷侧隔离开关，再拉电源侧；送电时先合电源侧，再合负荷侧？78、隔离开关接触部分发热是什么原因？应采取什么措施？79、隔离开关拉不开怎么办？80、发现隔离开关瓷瓶裂纹、崩缺怎么办？五、互感器81、什么叫电压互感器？其作用是什么？82、电压互感器的工作原理是什么？83、电压互感器一、二次保险的保护范围是怎样规定的？84、为什么110kv电压互感器一次侧不装设保险？85、为什么中央信号盘，控制盘表用电压互感器电源都装有保险？保护盘的电压互感器都不装保险？85、切换27.5kv电压互感器转换小开关时，时间为什么不能过长？应控制在几秒？86、出现什么情况应立即将电压互感器停运？87、变电所使用的电压互感器一般节油哪些保护？停运时电压互感器应注意什么？88、电压互感器断线有哪些现象？如何处理？89、电压互感器二次侧为什么不许短路？90、什么是电流互感器？其作用是什么？91、电流互感器二次为什么不许开路？开路后有什么现象？如何处理？92、短路电流互感器为什么不许用保险丝？93、变压器差动保护用的电流互感器应接在开关的母线侧还是接在开关的变压器侧，为什么？94、当各项保护和仪表共用一套电流互感器时，表计回路有工作时如何短接？注意什么？95、电流互感器有哪些常见故障？如何处理？96、在互感器二次回路上作业应注意哪些问题？97、互感器二次为什么必须接地？98、互感器在运行时要注意哪些事项？99、互感器有哪些巡视检查项目？六、电容器与电抗器100、什么是无功功率？101、牵引变电所并联电容补偿装置的作用是什么？102、摇测电容器绝缘用多大摇表合适？如何摇测？103、当全所停电后，为什么必须将电容器断路器断开？104、电容器的投入和退出有哪些规定？105、发生什么情况，应将电容器立即切除？106、新装的电容器在投运前应做好什么检查？107、电容器断路器跳闸后如何处理？找不到原因怎么办？108、电容器保险熔断如何处理？109、处理电容器故障时应注意哪些安全事项？110、巡视电容器时，除一般项目及要求外还应注意那些问题？111、电抗器在变电所中起什么作用？112、电抗器是如何限制线路短路电流的？七、熔断器113、熔断器的作用是什么？114、熔断器有何优缺点？115、RM10型低压熔断器是如何灭弧的？116、RN2/型高压管式熔断器是如何实现灭弧的？117、为什么说RN2/型高压管式熔断器具有限流作用？八、防雷与接地118、电力系统的过电压有那两种形式？119、大气过电压有哪两种基本形式？120、雷电有哪些危害性？121、变电所避雷装置的作用是什么？122、变电所防雷设备有哪些种类？123、110kv阀型避雷器上部均压环起什么作用？124、避雷器故障如何处理？125、发现阀型避雷器磁套管裂纹如何处理？126、避雷器爆炸如何处理？127、避雷器正常巡视项目有哪些？128、特殊天气对避雷器设备有哪些巡视内容？129、我国对安全电压如何规定？130、什么叫接地？131、什么叫接地装置？132、接地装置的作用是什么？133、什么叫接触电压？什么叫跨步电压？134、什么叫工作接地？135、什么叫保护接地？136、什么叫保护接零？接零的目的是什么？。
牵引变电所知识学习牵引变电所是铁路电力系统中不可或缺的一部分，它负责为铁路牵引机车和列车提供稳定的供电。
在现代铁路建设中，牵引变电所是电气化铁路运营的基础设施之一。
因此，学习牵引变电所的知识对于电气化铁路的设计、建设和运营都至关重要。
一、牵引变电所的定义牵引变电所是指为铁路交通提供高电压、高电流的供电设备，作用是把电力从高压电网输送给铁路线路或站场的电设备，并将它们适当地加工成满足列车不同运行状态的电能。
牵引变电所一般设在电气化铁路的交流电化区内，其中包括交流供电和直流供电两种形式。
二、牵引变电所的组成和结构牵引变电所由冷却系统、变电设备、保护装置、自动化系统和控制系统等部分组成，其中变电设备是牵引变电所的核心。
变电设备包括变压器、开关柜、断路器、接触网电缆和牵引变流器等。
这些设备形成一个系统，通过控制中心进行控制，实现对列车供电的调控。
三、牵引变电所的类型牵引变电所有不同类型，主要分为以下几种：1. 交流牵引变电所：交流牵引变电所是最常见的一种，它通过变压器将交流电压升高后输入到接触网上，然后供应给列车运行。
其优点是稳定和安全，但其缺点也是非常明显的，将会有很大的能量损耗。
2. 直流牵引变电所：直流牵引变电所又称为直流牵引供电系统，它与交流牵引变电所的相比较，具有更高的稳定性和更低的能量损耗，但其投资和维护成本较高。
3. 静止式牵引变电所：静止式牵引变电所是指供电、变电和控制设备都在一个机房内，并通过专门的控制系统实现对列车的供电调节。
与传统的牵引变电所相比较，能有效地降低能量损耗和占地面积。
四、学习牵引变电所的意义1. 了解牵引变电所的工作原理，可以提高铁路电力工程师的实践能力和工作效率。
2. 学习牵引变电所的设计和运行原理，可以更好地参与到电气化铁路的设计、建设和运营中。
3. 对于铁路电力系统的安全和稳定性有着十分重要的意义，学习牵引变电所的相关知识可以帮助铁路工程师更好地掌握铁路电力系统的安全技能。

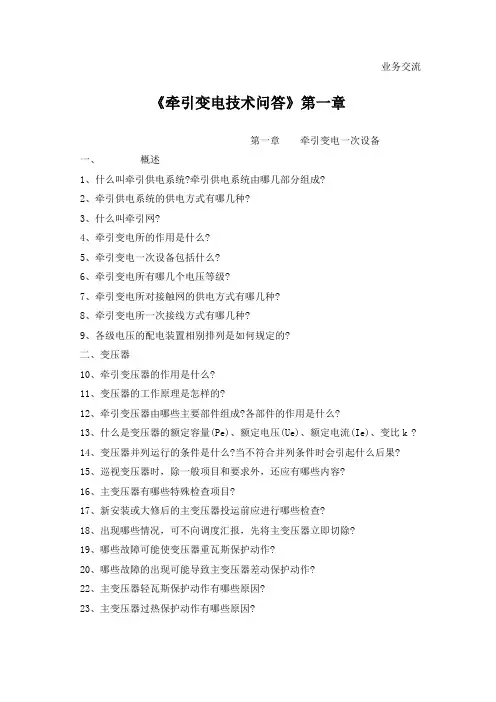

业务交流《牵引变电技术问答》第一章第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?2、牵引供电系统的供电方式有哪几种?3、什么叫牵引网?4、牵引变电所的作用是什么?5、牵引变电一次设备包括什么?6、牵引变电所有哪几个电压等级?7、牵引变电所对接触网的供电方式有哪几种?8、牵引变电所一次接线方式有哪几种?9、各级电压的配电装置相别排列是如何规定的?二、变压器10、牵引变压器的作用是什么?11、变压器的工作原理是怎样的?12、牵引变压器由哪些主要部件组成?各部件的作用是什么?13、什么是变压器的额定容量(Pe)、额定电压(Ue)、额定电流(Ie)、变比k ?14、变压器并列运行的条件是什么?当不符合并列条件时会引起什么后果?15、巡视变压器时，除一般项目和要求外，还应有哪些内容?16、主变压器有哪些特殊检查项目?17、新安装或大修后的主变压器投运前应进行哪些检查?18、出现哪些情况，可不向调度汇报，先将主变压器立即切除?19、哪些故障可能使变压器重瓦斯保护动作?20、哪些故障的出现可能导致主变压器差动保护动作?22、主变压器轻瓦斯保护动作有哪些原因?23、主变压器过热保护动作有哪些原因?24、主变压器温度计所指温度是变压器什么部位的温度，多少度时发出”主变过热”信号?冷却风扇启动、停止各在多少度?。
25、变压器声音不正常可能是什么原因?26、运行中的变压器补油应注意哪些事项?27、自用变压器高压侧熔断器熔断有哪些原因?28、自用变压器低压侧熔断器熔断有哪些原因?29、DWJ无载分接开关的结构及工作原理是什么?30、怎样调节变压器的无载分接开关？31、全密封隔膜式储油柜有何优点？32、隔膜储油柜式变压器发生假油面的原因及处理方法是什么？33、磁针式油位表有何优点？34、110KV油纸电容式变压器套管的维护和检修内容有哪些？三、断路器35、断路器的作用是什么？36、高压断路器是如何分类的？37、断路器的主要结构分哪几部分？38、什么叫电弧？39、油在高压断路器中的作用是什么？40、断路器的操作结构应满足哪些基本要求？41、什么叫断路器的开断时间？42、为什么断路器的跳闸辅助接点要先投入后断开？43、为什么断路器不允许在带电的情况下用“千斤顶”慢合闸？44、如何根据断路器的合闸电流选择合闸保险？45、断路器检修时为什么必须断开二次回路电源，应断开的电源包括哪些？46、巡视断路器时，除一般项目和要求外，还应注意那些问题？47、断路器在运行中应符合哪些规定？48、运行中的油断路器缺油应如何处理？49、运行中的断路器温度过高如何处理？50、油断路器着火可能是什么原因造成，如何处理？51、LN1-27.5千伏气体开关爆炸有哪些原因？52、LN1－27.5千伏开关的灭弧原理是什么？53、LN1－27.5千伏断路器维护与检修的内容有哪些？54、真空断路器有哪些优点？55、ZN-27.5型真空断路器巡视中发现哪些问题必须停运？56、运行中的ZN-27.5型断路器应进行哪些定期维护？57、真空断路器的巡视检查项目有哪些？58、真空断路器定期检修项目有哪些？59、高压少油断路器的巡视检查项目有哪些？60、高压少油断路器的小修项目有哪些？61、电磁操动结构检查维护项目有哪些？62、CY3-Ⅲ液压操动结构加油时应注意什么？63、CY3-Ⅲ机构在运行中启动频繁是什么原因？如何处理？64、CY3-Ⅲ操动机构油压异常有哪些原因？如何处理？65、CY3-Ⅲ机构液压系统油压建立不起来或太慢应检查哪些地方？66、CY3-Ⅲ液压操动结构拒合具体检查哪些方面？67、CY3-Ⅲ液压操动结构拒分主要检查哪些方面？68、CY3-Ⅲ液压操动结构拒动或误动应检查哪些方面？69、 CY3-Ⅲ液压操动结构巡视检查项目有哪些？四、隔离开关70、隔离开关的作用是说明？71、隔离开关是如何分类的？72、隔离开关可用来进行哪些操作？73、对隔离开关有哪些基本要求？74、隔离开关为什么不能用来接通或切断负载电流或短路电流？75、操作隔离开关有哪些注意事项？76、操作中发生带负荷错拉、错合隔离开关时怎么办？77、为什么停电时要先拉负荷侧隔离开关，再拉电源侧；送电时先合电源侧，再合负荷侧？78、隔离开关接触部分发热是什么原因？应采取什么措施？79、隔离开关拉不开怎么办？80、发现隔离开关瓷瓶裂纹、崩缺怎么办？五、互感器81、什么叫电压互感器？其作用是什么？82、电压互感器的工作原理是什么？83、电压互感器一、二次保险的保护范围是怎样规定的？84、为什么110kv电压互感器一次侧不装设保险？85、为什么中央信号盘，控制盘表用电压互感器电源都装有保险？保护盘的电压互感器都不装保险？85、切换27.5kv电压互感器转换小开关时，时间为什么不能过长？应控制在几秒？86、出现什么情况应立即将电压互感器停运？87、变电所使用的电压互感器一般节油哪些保护？停运时电压互感器应注意什么？88、电压互感器断线有哪些现象？如何处理？89、电压互感器二次侧为什么不许短路？90、什么是电流互感器？其作用是什么？91、电流互感器二次为什么不许开路？开路后有什么现象？如何处理？92、短路电流互感器为什么不许用保险丝？93、变压器差动保护用的电流互感器应接在开关的母线侧还是接在开关的变压器侧，为什么？94、当各项保护和仪表共用一套电流互感器时，表计回路有工作时如何短接？注意什么？95、电流互感器有哪些常见故障？如何处理？96、在互感器二次回路上作业应注意哪些问题？97、互感器二次为什么必须接地？98、互感器在运行时要注意哪些事项？99、互感器有哪些巡视检查项目？六、电容器与电抗器100、什么是无功功率？101、牵引变电所并联电容补偿装置的作用是什么？102、摇测电容器绝缘用多大摇表合适？如何摇测？103、当全所停电后，为什么必须将电容器断路器断开？104、电容器的投入和退出有哪些规定？105、发生什么情况，应将电容器立即切除？106、新装的电容器在投运前应做好什么检查？107、电容器断路器跳闸后如何处理？找不到原因怎么办？108、电容器保险熔断如何处理？109、处理电容器故障时应注意哪些安全事项？110、巡视电容器时，除一般项目及要求外还应注意那些问题？111、电抗器在变电所中起什么作用？112、电抗器是如何限制线路短路电流的？七、熔断器113、熔断器的作用是什么？114、熔断器有何优缺点？115、RM10型低压熔断器是如何灭弧的？116、RN2/型高压管式熔断器是如何实现灭弧的？117、为什么说RN2/型高压管式熔断器具有限流作用？八、防雷与接地118、电力系统的过电压有那两种形式？119、大气过电压有哪两种基本形式？120、雷电有哪些危害性？121、变电所避雷装置的作用是什么？122、变电所防雷设备有哪些种类？123、110kv阀型避雷器上部均压环起什么作用？124、避雷器故障如何处理？125、发现阀型避雷器磁套管裂纹如何处理？126、避雷器爆炸如何处理？127、避雷器正常巡视项目有哪些？128、特殊天气对避雷器设备有哪些巡视内容？129、我国对安全电压如何规定？130、什么叫接地？131、什么叫接地装置？132、接地装置的作用是什么？133、什么叫接触电压？什么叫跨步电压？134、什么叫工作接地？135、什么叫保护接地？136、什么叫保护接零？接零的目的是什么？。
第一章牵引变电一次设备一、概述1、牵引供电系统由哪几部分组成?牵引供电系统由以下几部分组成:地方变电站、110kv（220KV）输电线、牵引变电所、接触网、电力机车、轨回流线、地回流线。
2、牵引变电所的作用是什么?牵引变电所从地方引入110kv（220KV）高压电，通过牵引变压器降至适合电力机车运行的27.5kv电压，送至接触网，供给电力机车运行。
其作用是接受、分配、输送电能。
3、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。
4、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有直供方式接线、桥式接线和双T型接线三种。
二、变压器5、牵引变压器的作用是什么?牵引变压器是牵引变电所最主要的设备之一。
其作用是将电压从高压变为低压，把发电厂输送的110kv（220KV）高压通过降压变为适合电力机车运行的27. 5kv电压。
6、变压器的工作原理是怎样的?变压器是一种按电磁感应原理工作的电器设备。
7、牵引变压器由哪些主要部件组成?各部件的作用是什么?牵引变压器是油浸式变压器，它主要是由铁芯、线圈、油箱、套管、油枕、防爆管、净油器、散热器、呼吸器、温度计、瓦斯继电器等组成。
(1)铁芯:是变压器最基本的组成部分之一，它由硅钢片叠装而成，变压器的一、二次线圈都绕在铁芯上。
(2)线圈:用铜线或铝线绕成圆筒形的多层线圈，有一次侧线圈和二次侧线圈，都绕在铁芯上，导线外边用纸或沙包绝缘。
(3)油箱:是变压器的外壳，内部充满变压器油，使铁芯与线圈浸在变压器油内。
变压器油的作用是绝缘与散热。
(4)绝缘套管:变压器各侧引线必须使用绝缘套管，为了线圈的引出线从油箱内引到油箱外，使带电的引线穿过油箱时与接地的油箱绝缘。
绝缘套管作用是绝缘和支持。
(5)油枕:变压器油因温度的变化会发生热胀冷缩的现象，油面也会由于温度的变化而发生上升和下降。
油枕的作用就是储油和补油，使油箱内保证充满油，同时油枕缩小了变压器与空气的接触面，减少油的劣化速度。
油枕侧面的油位计还可以监视油的变化(6)呼吸器:油枕内空气随变压器油的体积膨胀或缩小，排除或吸入的空气都经过呼吸器。
呼吸器内装有干燥剂(硅胶)来吸收空气中的水分，过滤空气，从而保持油的清洁。
(7)防爆管:装于变压器顶盖上管口用薄膜封住。
变压器内部故障时，油箱内温度升高，产生大量气体，压力也增大，油和气体便冲破防爆管口薄膜向外喷出，防止变压器油箱爆炸或变形。
(注:本所变压器无防爆管装置)(8)散热器:当变压器上层油温和下层油温产生温差时，通过散热器形成油的对流，经散热器冷却后流回油箱以降低变压器温度。
为提高冷却效果可采用风冷、强迫油循环风冷、强迫油循环水冷等措施。
(9)瓦斯继电器:装在油箱与油枕的连接管上。
当变压器内部严重故障时，接通跳闸回路，当变压器内部不严重故障时，接通信号回路。
瓦斯保护是变压器内部故障的主保护。
(10)温度计:用来测量油箱内上层油温，监视变压器是否正常运行。
三、断路器8、断路器的作用是什么？高压断路器在电网中的作用共分为以下几点：（1）能切断或闭合高压线路的空载电流；（2）能切断与闭合高压线路的负荷电流；（3）能切断与闭合高压线路的故障电流；（4）与继电保护配合，可快速切除故障，保证系统安全运行。
9、真空断路器有哪些优点？真空断路器是利用真空作为灭弧与绝缘介质的，其优点主要有以下四点：(1)真空断路器利用真空扩散灭弧，有很高的断路能力(又称为自能灭弧方式)，断路器位于分闸位置时，若触头间发生击穿，无论何时都具有与断路器分闸时相同的开断能力。
所以发展性故障与多次雷击的情况对真空断路器不会构成威胁，仍能断开。
(2)真空断路器的电弧电压很低，触头间的电磨损很轻微。
只要触头烧损不大于允许的烧损量，但能满足规定的耐压要求，断路器则仍然具有开断电弧的能力。
(3)不产生有害气体，装配容易，维护简单。
(4)灭弧室采用对电弧有强大的电磁推力的触头结构，以驱使电弧高速旋转，防止电弧集中燃烧，迫使电弧在电流自然过零时熄灭，灭弧室结构具有散热效果好，电场分布均匀，不受其它因素影响，外形尺寸小的优点。
四、隔离开关10、隔离开关的作用(1)隔离电源，将需要检修的电气设备与带电的电网可靠地隔离，以保证检修工作人员的安全；(2)倒闸作业(倒母线作业)，在双母线制的电路中，用隔离开关将电气设备或供电线路从一组母线切换到另一组母线；(3)用以连通或切断小电流电路。
11、隔离开关是如何分类的？(1)按绝缘支柱数目，可分为单柱式、双柱式和多柱式隔离开关；(2)按闸刀的运行方式，可分为水平旋转式、垂直旋转式、摆动式和插入式四种；(3)按有无接地闸刀，可分为有接地闸刀和无接地闸刀两种；(4)按装设地点不同，可分为户内式和户外式两种；(5)按操作机构不同，可分为手动、电动等类型。
12、隔离开关为什么不能用来接通或切断负载电流或短路电流？隔离开关因为没有专门的灭弧装置，所以不能用来接通或切断负载电流和短路电流。
13、操作隔离开关有哪些注意事项？合闸时要迅速而果断，但在合闸终了时不能用力过猛，使合闸终了时不发生冲击。
操作完毕后，应检查是否已合上，合好后应使刀闸完全进入固定触头，并检查接触的严密性。
拉闸时开始要慢而谨慎，当刀片刚离开固定触头时应迅速。
特别是切断变压器的空载电流，架空线路及电缆的充电电流，架空线路的小负荷电流，以及切断环路电流时，拉刀闸更应迅速果断，以便能迅速消弧，拉闸操作完毕后应检查刀闸每相确实已在断开位置，并应使刀片尽量拉到头。
14、操作中发生带负荷错拉、错合隔离开关时怎么办？错拉隔离开关在触头刚分开时便产生电弧，这时应立即合上，可以熄灭电弧，避免事故，但如刀闸已全部拉开，则不允许将误拉的刀闸再合上，若是单级刀闸，操作一相后发现错拉对其它两相则不应继续操作。
错合隔离开关时，即使在合闸时发生电弧，也不准将隔离开关再拉开。
因为带负荷拉隔离开关将造成弧光放电，烧损设备。
15、为什么停电时要先拉负荷侧隔离开关，再拉电源侧；送电时先合电源侧，再合负荷侧？停电时先拉负荷侧隔离开关，送电时先合电源侧隔离开关，都是为了在发生错误操作时，缩小事故范围，避免人为扩大事故。
(1)在停电时，可能出现的误操作情况有：断路器开关尚未断开电源，先拉隔离开关刀闸，造成带负荷拉隔离开关刀闸。
当断路器开关尚未断开电源时,误拉隔离开关刀闸。
如先拉电源侧隔离开关，弧光短路点在断路器内侧，将造成母线短路，但入先拉负荷侧隔离开关，则弧光短路点在断路器外，断路器开关保护动作跳闸，能切除故障，缩小了事故范围，所以停电要先拉负荷侧隔离开关。
(2)送电时，如断路器误在合闸位置，便去合隔离开关，此时如先合负荷侧隔离开关，后合电源侧隔离开关，等于用电源侧隔离开关带负荷送电，一旦发生弧光短路便造成母线故障，人为扩大了事故范围。
如先合电源侧隔离开关。
后合负荷侧隔离开关，等于用负荷侧隔离开关带负荷送电。
发生弧光短路时，断路器保护动作跳闸，切除故障，缩小了事故范围。
所以送电时先合电源侧隔离开关。
五、互感器16、什么叫电压互感器？其作用是什么？将大电压变为小电压的互感器教电压互感器。
其作用是把高压降为低压，供给保护与测量使用，这样既缩小了仪表与继电器的体积，又扩大了量程。
17、电压互感器的工作原理是什么？电压互感器实际是一个降压变压器，只不过容量很小，工作状态接近于变压器空载状态。
电压互感器的工作原理与变压器基本相同。
18、电压互感器二次侧为什么不许短路？电压互感器本身阻抗很小，如二次短路时，二次通过的电流增大，造成一次保险熔断，影响表计指示及保护误动。
19、什么是电流互感器？其作用是什么？电流互感器是将大电流变成小电流的电气设备，其一次线圈匝数少，串接在测量电路的回路中，二次线圈匝数多，串联接入测量用的仪表及保护继电器。
供给测量与保护用。
20、电流互感器二次为什么不许开路电流互感器二次开路时，阻抗无限增大，二次电流等于0，一次完全变成激磁电流，在二次线圈产生很高的电势，其峰值可达几千伏，威胁人身安全，或造成仪表、保护装置、互感器二次绝缘损坏。
21、互感器二次为什么必须接地？电流互感器和电压互感器二次接地属于保护接地，防止一、二次绝缘损坏击穿，高电压串到二次侧来，这样对人身和设备造成危险，所以互感器二次必须接地。
六、电容器与电抗器22、什么是电抗器，有什么作用电抗器其是一种无导磁材料的空心电感线圈，其阻抗值较大当出现短路故障时，电压降主要产生在电抗器上，从而限制了短路电流，并使母线维持较高的残压。
23、牵引变电所并联电容补偿装置的作用是什么？①补偿无功功率，提高系统功率因数。
②减少线路能量损耗。
③补偿线路能量损耗。
④提高系统供电能力。
七、熔断器24、熔断器的作用是什么？熔断器由金属熔体，支持熔体的触头装置和外壳等组成，当电路中电流过大时熔体将被烧断，这样当电路中过载或断路时，熔断器能迅速切断电源，使电路中的各种设备得到保护。
八、防雷与接地25、电力系统的过电压有那两种形式？电力系统的过电压有内部过电压和大气过电压两种形式。
内部过电压是由于操作断路器或事故切换断路器时，而发生的电磁能转换所引起的操作过电压。
外部过电压是雷电直接对设备或对设备附近物体放电，而产生对电气绝缘有危险的电位升高所引起的过电压，也叫外部过电压。
26、大气过电压有哪两种基本形式？一种是雷电直接对建筑物或其它物体放电，其过电压所引起的强大雷电流将通过这些物体入地，从而产生破坏性很大的热效应，叫做直接雷击或直击雷。
另一种雷电的静电感应或电磁感应所引起的过电压，叫做感应过电压或感应雷。
27、变电所避雷装置的作用是什么？变电所避雷装置的作用是防止电气设备遭受雷击，造成过电压，损坏电气设备威胁人身安全。
28、变电所防雷设备有哪些种类？变电所防雷设备有避雷器、避雷针或避雷线。
29、什么叫接地？电气设备某部分与土壤之间作良好的电气连接叫接地。
30、什么叫接地装置？与土壤直接接触的金属物体叫接地体或接地极。
连接接地体与电气设备接地部分的导线叫接地线，接地线和接地体合称为接地装置。
31、接地装置的作用是什么？接地装置的作用是当设备或其外壳发生接地故障时，故障电流通过接地装置泄至大地，确保人身安全。
32、什么叫工作接地？为了保证电气设备在正常和事故情况下都能可靠地工作而进行的接地叫工作接地，如变压器中性点的直接接地，防雷设备的接地等，变压器中性点的直接接地可降低电网的绝缘水平及造价，而防雷设备的接地是为了对地泄放雷电流。
33、什么叫保护接地？为保证人身安全，防止触点事故而进行的接地叫保护接地。
例如电电气设备外壳接地九、母线、电缆和瓷瓶34、什么叫母线？母线的作用是什么？在变电所中各级电压配电装置间、各种电器之间的连接以及变压器等电气设备与相应配电装置之间的连接，大多数采用矩形或圆形截面的裸导线或绞线，统称为母线。
