建筑施工图注意事项

建筑施工图设计的注意事项
在进行建筑施工图设计时，有一些重要的注意事项需要我们密切关注，以确保设计方案的准确性和施工的顺利进行。

以下是一些关键的
注意事项：
首先，设计师在进行施工图设计时，必须对相关的建筑法规、标准
和规范有清晰的了解。

只有遵守相关法规和标准，才能确保设计方案
的合法性和安全性。

其次，在设计施工图时，必须考虑到建筑物的结构和承重能力。

设
计师应该根据建筑物的用途和需求，合理设计建筑结构，并确保其承
载能力符合要求。

另外，设计师还需要考虑到建筑物的功能性和实用性。

施工图设计
应该充分考虑到建筑物的使用需求，设计合理的空间布局和功能分区，以提高建筑物的使用效率。

此外，在设计施工图时，还需要考虑到建筑物的节能和环保要求。

设计师应该尽量采用环保材料和节能设计措施，以减少对环境的影响，并提高建筑物的能源利用效率。

最后，设计师在进行施工图设计时，应该与业主和施工方充分沟通，以确保设计方案的准确性和施工的顺利进行。

设计师应该及时回应相
关方的建议和意见，做好设计方案的修改和优化工作。

总的来说，建筑施工图设计是一个复杂而细致的过程，设计师需要
在设计过程中注意各种细节，确保设计方案的全面性和可行性。

只有
在不断的努力和精益求精中，才能设计出高质量的建筑施工图，为建筑的施工和使用提供保障。

建筑设计施工图设计要点一、总平面布置图送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。

主要问题有：1.总平面图要有一定的范围。

只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。

2.保留原地形和地物。

场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。

3.竖向设计。

往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。

结果是：(1)竖向设计标高不符合规划部门的控制标高。

(2)场地内与场地外围的城市道路标高不衔接，不合理。

(3)场地及其道路的标高不利于排水。

(4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。

4.没土方工程平衡设计。

盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。

5.总图设计必要的详图设计。

比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。

6.消防车道宽度不满足消防要求。

消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。

二、建筑设计说明部分1.装饰做法光是文字说明表达不完整。

最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。

总说明中占地面积一般都缺标注。

2.门窗表。

一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。

建筑施工图设计常见问题和注意事项摘要：建筑物是否安全往往取决于建筑施工图设计是否合理，所以对建筑施工图的要求相当高。

为了可以保证建筑施工质量，必须要合理设计建筑施工图，这是毋庸置疑的。

基于此，本文以建筑施工图设计未研究对象，首先介绍了建筑施工图设计的常见问题，然后分析了优化建筑施工图设计的有效措施，最后提出了建筑施工图设计中的注意事项，希望可以为同行人提供参考意见。

关键词：建筑施工图；问题；建设单位施工图设计要求设计师必须要具备较强的专业技能，可以灵活运用有关专业知识，而且遵循有关规定要求。

并且在建筑施工图设计中每个部分彼此影响，有着密切的联系，这样在施工图设计中就必须要综合考虑到各个方面，比如：施工材料以及施工工艺等等。

并且施工图设计对施工项目的开展有决定性的影响，所以应该在最大限度上确保施工图设计质量是合格的，只有这样才能保证建筑施工项目顺利开展。

一、建筑施工图设计的常见问题因为许多建筑且以及一些建筑工程师没有掌握丰富的专业知识，也不具有较强的质量意识，所以造成建筑施工图在设计时与建筑规范要求不相符，施工过程中出现许多问题，具体表现在以下几点：（一）总平面图缺项问题该问题往往在房地产项目的建筑施工图设计中容易出现，是因为有些中小型总平面设计违反《建筑工程设计编制深度的规定》等等规定，造成总平面图设计没有深度。

许多缺项问题都主要表现在总平面设计只重视建筑平面定位，不重视其交叉点以及间距等竖向设计，还有建筑以及用电等标注，进而导致建筑施工过程中出现许多问题，对施工进程造成不利影响，使施工单位面临重大的经济损失。

（二）节能设计的问题随着越来越多的人具有节约能源意识，建筑业的节能设计也广泛受到社会各界的密切关注，成为当前乃至今后建筑业发展的主要方向[1]。

但是作为新的系统独立学科，有些设计人员还是坚持原来的思维定式，并没有充分掌握全新的节能设计理念，也没有引起足够的重视，造成建筑施工图审核不达标情况容易出现。

建筑施工图设计要点与注意要点分析1、总平面设计内容不全，深度不够总平面施工图中只表示了建筑的位置，设计建筑与原有建筑的关系不清。

设计道路与原有道路的标高衔接不上。

解决方法：（1）竖向设计首先要根据已有的规划设计条件，确定用地范围内的场地的标高，如无特殊情况和要求，一般至少要高出市政道路0.2m。

这样不至于使场地外围的水倒流入设计场地内，同时也将场地内的排水排向市政雨水系统。

其次要注意道路与市政原有道路的交接处、入口处的设计标高。

总平面图中的道路设计要标注出道路的坡长、坡度和坡向。

道路的坡度一般在0.3～8%范围内。

（2）总平面图要画出一定的范围。

从规划部门提供的地形图中画出周围原有规划的道路、建筑物、构筑物及其相邻建筑的位置、名称、层数和高度。

注意道路与建筑物边界的距离。

当有高度大于2m挡土墙和护坡时，上缘于建筑间的水平距离不应小于3m，下缘与建筑水平距离不小于2m。

标注场地内设计的建筑与相邻建筑之间的距离。

一般高层和高层之间的防火间距为13m，高层和多层之间的防火间距为9m，多层和多层之间的防火间距为6m。

高层的裙房可按多层计算。

当外墙有突出可燃构件时，与构件之间的距离，都要满足防火消防的要求。

（3）消防车道的宽度和转弯半径要满足当地消防部门的要求。

消防车道与建筑之间的距离不小于5米，并画出消防登高面的位置，并要注意消防车停留区域的场地坡度不能大于0.3%。

当消防车道有穿越建筑物底层的架空空间时，要注意车道上方的净空高度要满足4米的要求。

（4）画出总平面图中必要的详图。

如道路的横断面、挡土墙、护坡、停车场，花坛等。

（5）居住区道路、公共绿地活动区域、停车位设计都要考虑到无障碍的设计。

（6）场地的竖向设计也不能盲目的追求自己想要的标高，要考虑到土方平衡，避免不必要的挖方和填方，做到经济合理性。

2、建筑设计总说明中容易忽视的内容及深度解决方法：（1）建筑说明首先要说明设计依据的批文及本专业所执行的主要法规及标准。

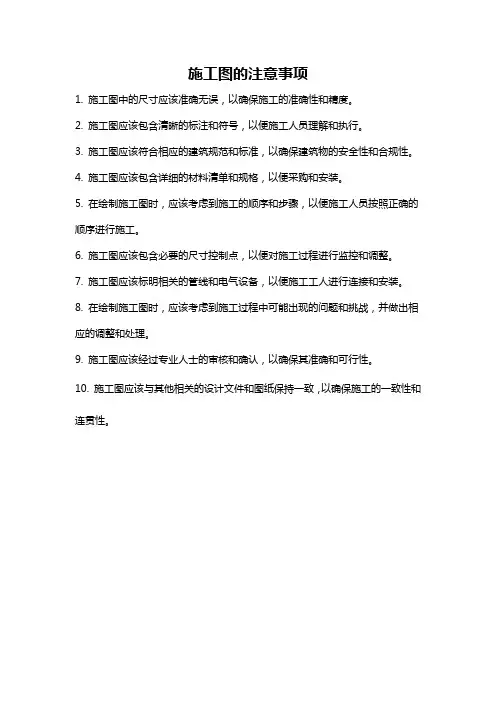

施工图的注意事项
1. 施工图中的尺寸应该准确无误，以确保施工的准确性和精度。

2. 施工图应该包含清晰的标注和符号，以便施工人员理解和执行。

3. 施工图应该符合相应的建筑规范和标准，以确保建筑物的安全性和合规性。

4. 施工图应该包含详细的材料清单和规格，以便采购和安装。

5. 在绘制施工图时，应该考虑到施工的顺序和步骤，以便施工人员按照正确的顺序进行施工。

6. 施工图应该包含必要的尺寸控制点，以便对施工过程进行监控和调整。

7. 施工图应该标明相关的管线和电气设备，以便施工工人进行连接和安装。

8. 在绘制施工图时，应该考虑到施工过程中可能出现的问题和挑战，并做出相应的调整和处理。

9. 施工图应该经过专业人士的审核和确认，以确保其准确和可行性。

10. 施工图应该与其他相关的设计文件和图纸保持一致，以确保施工的一致性和连贯性。

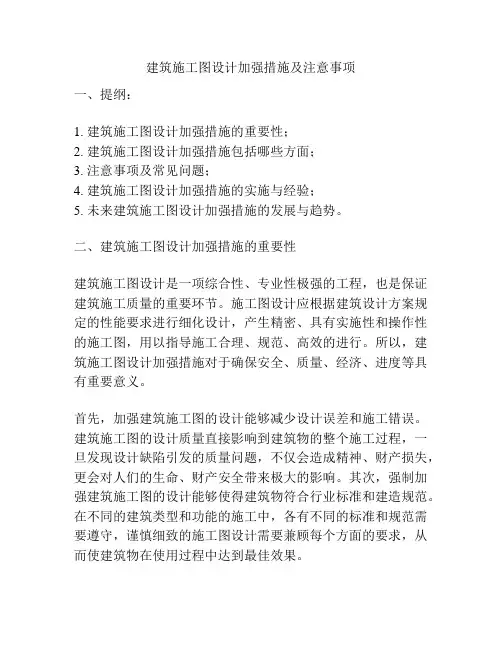

建筑施工图设计加强措施及注意事项一、提纲：1. 建筑施工图设计加强措施的重要性；2. 建筑施工图设计加强措施包括哪些方面；3. 注意事项及常见问题；4. 建筑施工图设计加强措施的实施与经验；5. 未来建筑施工图设计加强措施的发展与趋势。

二、建筑施工图设计加强措施的重要性建筑施工图设计是一项综合性、专业性极强的工程，也是保证建筑施工质量的重要环节。

施工图设计应根据建筑设计方案规定的性能要求进行细化设计，产生精密、具有实施性和操作性的施工图，用以指导施工合理、规范、高效的进行。

所以，建筑施工图设计加强措施对于确保安全、质量、经济、进度等具有重要意义。

首先，加强建筑施工图的设计能够减少设计误差和施工错误。

建筑施工图的设计质量直接影响到建筑物的整个施工过程，一旦发现设计缺陷引发的质量问题，不仅会造成精神、财产损失，更会对人们的生命、财产安全带来极大的影响。

其次，强制加强建筑施工图的设计能够使得建筑物符合行业标准和建造规范。

在不同的建筑类型和功能的施工中，各有不同的标准和规范需要遵守，谨慎细致的施工图设计需要兼顾每个方面的要求，从而使建筑物在使用过程中达到最佳效果。

三、建筑施工图设计加强措施包括哪些方面1. 设计人员的素质要求设计人员必须具备扎实的专业知识、严谨的工作态度和高度的责任心，确保设计方案的科学性和可靠性。

2. 设计上的安全要求勾勒出为施工过程安全的细节，包括识别可能存在的风险，逐一对其进行评估并在设计中予以综合考虑。

例如排水设计时必须要考虑地势，以排除可能导致水位过高的可能性。

3. 建筑材料的规范设计人员必须对建筑材料进行细致的考量，合理的选择和应用建材，对材料的规格、质量等进行标定。

同时，需要对材料的使用情况给出明确的要求，以确保整个工程施工的效果和耐久度。

4. 施工工艺的规范设计人员必须对建筑物的施工工艺进行规范和管理，精确制定每个施工环节的操作细节，控制每个施工步骤的时间、质量、成本等要素，以得到可靠有效的建筑物。

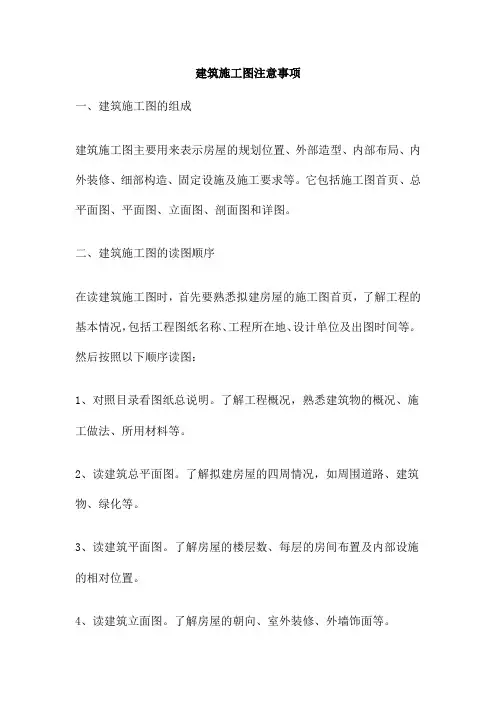

建筑施工图注意事项一、建筑施工图的组成建筑施工图主要用来表示房屋的规划位置、外部造型、内部布局、内外装修、细部构造、固定设施及施工要求等。

它包括施工图首页、总平面图、平面图、立面图、剖面图和详图。

二、建筑施工图的读图顺序在读建筑施工图时，首先要熟悉拟建房屋的施工图首页，了解工程的基本情况，包括工程图纸名称、工程所在地、设计单位及出图时间等。

然后按照以下顺序读图：1、对照目录看图纸总说明。

了解工程概况，熟悉建筑物的概况、施工做法、所用材料等。

2、读建筑总平面图。

了解拟建房屋的四周情况，如周围道路、建筑物、绿化等。

3、读建筑平面图。

了解房屋的楼层数、每层的房间布置及内部设施的相对位置。

4、读建筑立面图。

了解房屋的朝向、室外装修、外墙饰面等。

5、读建筑剖面图。

了解房屋内部的结构和构造方式。

6、细部构造节点详图。

了解房屋墙身与屋顶的构造、门窗及楼梯等细部的具体做法。

三、建筑施工图的注意事项1、注意图纸的尺寸标注和标高：尺寸标注是施工图的基本要素，要注意是否完整、准确，避免出现误差和错误。

标高是施工图的重要组成部分，要注意与实际施工情况是否一致，防止出现误差和错误。

2、注意图纸的索引和标注：在建筑施工图中，有很多细节部分需要索引其他图纸进行详细说明。

要注意索引的准确性和完整性，避免出现误解或错误。

同时要注意图纸中的各种标注是否清晰、准确，避免出现混淆或错误。

3、注意图纸的文字说明和材料说明：建筑施工图中有很多文字说明和材料说明，要注意其准确性和完整性。

要认真阅读图纸中的文字说明，了解设计意图和使用材料等细节问题。

同时要注意材料说明的准确性和完整性，避免出现误差和错误。

4、注意图纸的修改和变更：建筑施工图中可能会出现修改和变更的情况。

要注意及时更新图纸，并与现场施工情况进行核对，避免出现误差和错误。

同时要注意保留好修改和变更的记录，以便日后查阅和参考。

5、注意图纸的安全性和可靠性：建筑施工图是施工过程中的重要依据，其安全性和可靠性直接关系到整个工程的质量和安全。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

建筑施工图设计常见问题和注意事项摘要：建筑工程施工开展的过程中，必须要加强对建筑施工图的质量控制，因为整个施工图纸是建筑施工的重要基础如果不能够确保建筑施工图的设计质量，那么很容易导致整个建筑施工，出现问题和矛盾不仅会耽误施工工期而且也会导致建筑施工的成本控制失去应有的作用，本文通过对建筑施工图设计过程中常见的问题及措施进行分析，并且提出相应的注意事项。

关键词：建筑施工图设计；常见问题；注意事项1建筑施工图设计的基本组成施工图纸是指工程项目的总平面布置图、外形、内部布置、结构构造、内外装修、材料做法、设备、施工等要求的图样。

建筑施工图主要包括两大部分：文字和图形。

其中，封面目录、设计说明、施工用料表、节能、日照计算书等属于文字部分；总平面图、建筑平面图、立面图、剖面图、大样详图等属于图形部分。

首先，要在宏观上定性建筑方案，需要按照三步进行，第一步是方案设计，第二步是初步设计，第三步是施工图设计；其次，要对方案进行优化，增加专业因素；最后，也是最重要的阶段，是具体量化施工图设计内容，这些内容主要包含总平面、建筑结构、给排水、暖通电气、动力等专业因素。

2施工图设计中常见问题的分析2.1总平面图设计缺项在许多中小型建筑项目设计的过程中，经常会因为设计人员自身不够细致耐心，而导致总平面图出现，设计深度不足或者是缺少细节等情况，例如，很多的总平面设计图纸，包括建筑平面的定位设计，而对于道路宽度坡向坡高坡长以及挡土墙设置，并没有在总施工平面图中有所体现，此外还有许多建筑红线以及绿地保护器，也都没有在施工图纸中显现，这些问题都很容易导致建筑施工过程中，由于缺乏必要的参考，而导致施工出现不足。

2.2防火设计达不到要求在设计施工图纸的过程中，通常情况下会因为道路转弯半径设置不符合规范要求，关于消防扑救场地的设计也不符合规范标准，进而造成防火设计存在安全隐患的问题。

另外，部分高层建筑在进行设计时，会发生未预留变形缝以及预留变形缝较窄的情况，进而导致建筑在使用过程中会出现裂缝的现象，导致防火设计达不到效果。

施工图纸编制规范与注意事项一、导言施工图纸是一项重要的工程文档，它承载着整个工程项目的设计信息和施工要求。

因此，编制施工图纸时必须遵守一定规范和注意事项，以确保工程的准确性和安全性。

本文将就施工图纸的编制规范和注意事项进行探讨。

二、施工图纸的基本要求1. 符合相关标准和规范：在编制施工图纸时，必须参照相关的国家标准和规范，如《建筑设计图集编制规范》、《建筑施工图图样绘制规范》等。

只有符合这些标准和规范，才能确保图纸的合理性和可操作性。

2. 结构清晰明了：施工图纸需要有清晰明了的结构框架，即图纸的布局必须合理，各个部分之间的关系要可读性强，便于工程人员理解和使用。

同时，要注意图纸的比例和尺寸的统一，方便承包商进行测量和施工。

3. 标注准确：施工图纸上的标注必须准确且清晰易懂。

图纸上的文字、图形和符号应当完整无误地体现出设计意图和施工安排。

特别是关键部位的尺寸、材料和算量等信息，必须在图纸上做出明确标注，以避免误解和错误。

三、施工图纸的符号标注1. 结构标识符号：施工图纸中的结构标识符号是一种用来表示不同结构部位的特定图标符号。

这些符号一般由工程设计师根据标准制定，施工图纸上的结构标识符号必须准确无误地表示出各个构造的位置和形状，以便施工人员参照施工。

2. 材料标识符号：在施工图纸中，各种材料都需要进行标注。

标注材料的目的是告诉施工人员所选用的材料的型号、规格、质量等信息，以确保施工过程中使用正确的材料。

标注材料时，要严格按照相关标准和规范，采用统一的符号和术语。

四、施工图纸的尺寸标注1. 尺寸标注的准确性：尺寸标注是施工图纸上非常重要的一部分，影响着施工的精度和效果。

在进行尺寸标注时，必须严格按照相关标准和规范，采用统一的尺寸标注方法，并注明尺寸的单位。

另外，应当避免使用过多的尺寸标注，以免给施工人员造成困扰。

2. 控制尺寸的一致性：施工图纸上的尺寸标注必须与设计图纸保持一致，以避免不必要的施工错误。

施工图纸看图注意事项目录1、建筑施工图的组成部分2、纸目录及门窗表3、建筑设计总说明4、建筑平平面图5、建筑立面图6、建筑剖面图7、节点大样图及门窗大样8、楼梯大样图9、做好技术复核工作10、看结构图需要注意事项施工图纸看图注意事项l 、建筑施工图的组成部分第一步就是看懂建筑施工图，建筑专业是憋个建筑物没计的龙头格外重要。

图纸要齐全，图纸包括：总平面图、建施、结施、水暖、通风、电施。

注意其中有几张图纸是须特别留意的：建筑节能设计说明、消防设计说明、基础设计说明。

图纸附件：审查意见、图纸修改、变更单、图纸会审记录、合同、工程量清单及其他合同附件。

其他：地勘报告、红线图、市政管网图、道路交通图等。

建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，地下室、一层〜屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图等，节点大样图及门窗大样图，楼梯大样图（有多个楼梯及电梯）。

作为一个工程师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗编号以及门窗尺寸及做法以建筑和结构施工图纸核对。

3、建筑设计总说明看建筑设计总说明了解项目总体规划。

阅读没计总说明，备好相应的标准、规范、规程和标准图集。

建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法．．．等等做法，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节注：I、将各种图纸变更、修改和审图、图纸会审的图纸疑问用红色笔标注在图纸上。

2、有无违反强制性条文和节能设计规范的地方。

施工图注意事项：
一、平面图
1、尺寸标注，一边标注一边注意考察尺寸的合理性以及相互
关系，尺寸位置注意尽量不要重叠，注意美观和出图后的
清晰，标尺寸注意基准点的选择，要明晰但不凌乱；
2、门窗编号，材质洞口尺寸，注意防火门窗开启方向不同编
号不同，注意不要重复标号；
3、平面索引，注意索引号的准确性，图集的有效性，关键部
位必须标清楚，如变形缝等；
4、加雨水管，注意雨水管位置与窗的关系；
5、做好与各专业的协调工作，重要留洞、消火栓等。

6、在施工图全面开展前应考虑清楚哪些部分是大量重复并且
可能涉及修改的部位，如厨房、卫生间、雨水管、空调冷
凝水管、阳台等，最好把这些内容先做成图块。

7、住宅平面在多用标准层的情况下表达清楚变化层的情况，
不一定需要多加平面图。

二、立面图
1、三道尺寸线
2、立面材料标清
3、雨水管、烟道等可见构件；
4、立面索引；关键位置需表达清楚，女儿墙、阳台、窗台等；
5、立面标准层、标准窗最好做成图块
三、剖面图
1、三道尺寸线
2、注意剖切关系是否正确；
3、关键部位索引
四、节点详图
1、画厨卫详图时注意是否符合规范，同时考虑是否使用方便，
是否可以再优化；
2、楼梯详图注意是否碰头，与结构仔细商量，尤其是三跑、
四跑楼梯以及非常规楼梯间；
3、墙身节点必须注意与设计说明、节能报告等材质统一起来；
4、节点详图常用比例：厨卫、楼梯间、坡道、门窗详图1:50；
阳台平立面1:20或1:10；墙身大样1:5或1:3等。

一、工艺施工图交底注意事项项目施工前请先熟悉和了解工艺设计施工图纸，按设计说明要求，备齐有关规范和标准图集。

施工时请特别注意如下事项：1、请严格按照图纸施工。

如施工中无法做到，请及时与设计院联系以确定新的方案。

2、各单体土建施工时注意预埋、预留，施工单位需要有相关专业的技术人员来配合土建预埋、预留工作。

3、及时进行设备采购，如设备采购后与设计图纸不一致，及时向设计院反馈，以免设备无法安装，影响运行。

4、施工时应结合其他专业图纸同步施工，如发现专业间图纸对应不上，请及时与设计院联系。

5、所有水平或垂直的风管,必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固，可靠的原则下根据现场情况选定,见国标03K132。

6、风管及设备在表面除锈后，刷防锈底漆和色漆各两遍。

7、当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔。

8、其他未尽说明详见工艺施工说明。

****设计院****年**月**日二、水环境工程施工图技术交底注意事项1.工艺专业（1）调蓄池工艺施工图注意事项项目施工前请先熟悉和了解工艺设计施工图纸，按设计说明要求，备齐有关规范和标准图集。

施工时请特别注意如下事项：1．请严格按照图纸施工。

如施工中无法做到，请及时与设计院联系以确定新的方案。

2．各单体土建施工时注意预埋、预留，施工单位需要有相关专业的技术人员来配合土建预埋、预留工作。

3．及时进行设备采购，如设备采购后与设计图纸不一致，及时向设计院反馈，以免设备无法安装，影响运行。

4．施工时应结合其他专业图纸同步施工，如发现专业间图纸对应不上，请及时与设计院联系。

5．所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固，可靠的原则下根据现场情况选定，见国标03K132。

6．风管及设备在表面除锈后，刷防锈底漆和色漆各两遍。

7．当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔。

绘制施工图应注意事项1.图纸要根据工作进度适时检查（4—5张便可为一批），做到画图与改图同时进行；切勿等图纸全部画好才检查。

2.图框统一从平面图里调取，以保证整套图图框的一致性；平面图绘制人员需从开始制作时便检查核对好图框内容以确保图框的准确性。

3.绘图的顺序——应先画公共空间依次为大厅、等候厅、过道等按A、B、C、D面的顺序把应画的立面逐一画到位再按主次顺序进入各功能房绘制。

4.图纸的名称表示要清楚，应注明楼层，区域等。

5.柜台的绘制应特别注意人的位置，有窗口时人的位置应对齐窗口的中点；无窗口时应将柜台n份等分，人的位置对齐每等分的中点不得偏离。

6.柜台高度尺寸统一设为：高台H：1050mm，矮台H：750mm；台面统一用人造石或石材；画剖面图时人造石台面统一画20mm厚，柜门比柜台缩进10mm。

（特殊情况除外）7.尺寸标注要清楚，可分二或三段来表示。

8.文字标注要详细标明材料的大小规格、色彩、性能等。

9.家具、柜台及其它详图的绘制一定要有平面、立面、侧面、剖面、节点图等。

10.材质填充要统一，不同材质最好能用填充予以区分。

11.图纸的摆放——同一空间、内容的图纸最好摆放在一起，图纸摆放要饱满。

12.画立面图时应结合平面、天花、地材、墙体定位四大图，以确保尺寸、材料的统一性。

13.文字、文字标注符号、尺寸、剖面符号要整齐，比例大小要统一。

14.门的高度及门套线的宽度要统一（应在绘制立面图之前根据各楼层的高度确定好门的高度）。

15.板材表示统一为：18mm大芯板，15mm大芯板，十二厘板，九厘板，五厘板。

16.文字招牌汉英比例——当英文高度为a时，汉字高度最好在3a—4a；招牌离地面高度应在2m左右。

17.材料的划分一定要以材料的规格为依据，以免造成材料的大面积浪费（如不确定时最好采用3的倍数）。

通用施工图交底注意事项通用施工图交底是施工前必不可少的一项重要工作，其目的是将图纸上的设计意图向施工方进行详细交代，确保施工过程中实施的准确性和一致性。

以下是通用施工图交底的注意事项：1. 准备工作：施工图交底前，应准备齐全的施工图纸及相关文件，并对图纸进行审核和标识清楚。

确保图纸的准确性和可读性。

2. 了解图纸：施工方在交底前，要先仔细阅读并理解施工图纸，包括构造、尺寸、材料、设备、工艺、质量要求等相关内容。

3. 领会设计意图：施工方接收到设计图纸后，要深入理解设计意图，包括设计师的构思和设计要求，从而更好地进行施工。

4. 细化图纸细节：施工方要在具体施工现场，根据实际情况对施工图纸进行再次审查和细化，检查图纸上的尺寸、标注和说明是否清晰，如有问题及时与设计方进行沟通。

5. 强调安全要求：施工图上通常会有一些安全要求和标注，施工方在交底时要特别强调这些内容，确保施工过程中的安全性和稳定性。

6. 编制详细作业指导书：施工图交底应编制详细的作业指导书，包括工序、材料、施工方法、关键工艺等方面的内容，详细说明每个工序的操作规程。

7. 强调质量要求：施工方在交底时要重点强调施工质量要求，特别是涉及关键部位和工艺的要求，确保施工过程中质量的有效控制。

8. 提前培训施工人员：施工方应提前组织培训，确保施工人员熟悉图纸内容和要求，并理解施工方案和工艺。

9. 及时沟通交流：在施工图交底过程中，施工方应与设计方保持及时的沟通和交流，及时解决问题和相互配合。

10. 检查交底效果：施工方交底后应进行检查，确保施工人员对施工图纸的理解和掌握程度。

11. 做好记录和备份：交底过程中，施工方需要做好记录和备份工作，包括施工图的审核、沟通记录、培训记录等，以备后续查阅和管理。

12. 建立评估机制：施工方应建立施工图交底的评估机制，定期对施工图交底的效果进行评估和总结，不断改进交底工作的质量和效率。

总之，通用施工图交底是建设工程中不可或缺的环节。

施工图深化设计的注意事项施工图深化设计是指在方案设计图和初步设计图的基础上，对建筑方案进行进一步的细化和完善，形成可以进行施工的图纸。

因此，在进行施工图深化设计时，需要注意以下几个方面。

一、基础的完善在进行施工图深化设计时，首先需要对建筑的基础进行完善。

这包括对基坑和基础的尺寸、形状、深度、承载力等进行详细设计，同时还需要完善基础的结构形式和施工工艺等方面的细节。

这样可以保证建筑物的稳定性和安全性，为后续的施工打下坚实的基础。

二、结构的细节设计施工图深化设计的另一个重要方面是结构的细节设计。

这包括对柱子、梁、墙体、楼板、屋顶等建筑结构的形状、尺寸、配筋等进行详细设计，同时还需要考虑材料的选择、施工工艺等方面的细节。

在进行结构的细节设计时，需要充分考虑建筑结构的强度、稳定性、耐久性等方面的要求，从而确保建筑结构的安全性和稳定性。

三、安装系统的设计施工图深化设计还需要对建筑安装系统进行设计。

这包括电气、水暖、空调、通风、照明等系统的设计，需要充分考虑系统的布局、设备的选择、管道的布置、细节的设计等方面。

在进行安装系统的设计时，需要确保系统的安全性、稳定性、性能合理等方面的要求，从而保证建筑物的功能完善和运行顺畅。

四、材料的选择和验收在施工图深化设计的过程中，需要对建筑所使用的材料进行选择和验收。

在进行材料的选择时，需要充分考虑材料的品质、性能、价格等方面的因素，并且要根据建筑的特点和要求进行合理的选择。

在材料验收的过程中，需要对材料的质量、规格、数量等方面进行检查，确保材料符合设计和规范要求，从而保证施工质量。

五、施工工艺的制定施工图深化设计还需要制定合理的施工工艺，确保各项工序的合理有序。

施工工艺制定需要考虑建筑的结构、材料、尺寸、工艺等方面的因素，并且要根据实际施工情况不断进行调整和完善。

制定合理的施工工艺可以保证施工过程的高效、安全和质量，从而保证建筑能够按时完成和投入使用。

综上所述，施工图深化设计是建筑设计中不可或缺的环节，需要充分考虑建筑的特点和要求，从而进行合理的设计和细化。

建设工程中的施工图设计要点解析施工图设计在建设工程中起着至关重要的作用，它是指在方案设计完成后，将方案设计文件转化为施工图纸的过程。

施工图设计的质量和准确性直接影响项目的施工进度和施工质量。

本文将对建设工程中施工图设计的要点进行解析，旨在提高施工图设计的准确性和规范性。

一、施工图设计的基本原则在进行施工图设计时，应遵循以下基本原则：1.合理性原则：施工图应符合工程设计方案，从而确保施工过程的可行性和顺利进行。

2.完整性原则：施工图应包括全部的建筑、结构、给排水、暖通、电气等专业设计内容，确保施工的全面性和完整性。

3.准确性原则：施工图应严格按照设计要求和技术规范进行绘制，确保尺寸、比例、图例等的准确性。

4.规范性原则：施工图应符合相应的国家标准和规范，确保施工的规范化和合法性。

5.可读性原则：施工图应具备良好的可读性，便于施工人员理解和操作。

二、施工图设计的要点解析1.建筑施工图设计要点解析（此处按照建筑施工图设计的要点进行论述，具体描述施工图设计内容，例如建筑布局、平面设计、立面设计等）2.结构施工图设计要点解析（此处按照结构施工图设计的要点进行论述，具体描述施工图设计内容，例如结构布置、荷载计算、构造节点设计等）3.给排水施工图设计要点解析（此处按照给排水施工图设计的要点进行论述，具体描述施工图设计内容，例如给水管道布置、排水设备安装、配管图绘制等）4.暖通施工图设计要点解析（此处按照暖通施工图设计的要点进行论述，具体描述施工图设计内容，例如采暖系统设计、通风系统设计、空调系统设计等）5.电气施工图设计要点解析（此处按照电气施工图设计的要点进行论述，具体描述施工图设计内容，例如电气布线设计、配电箱设计、照明设计等）三、施工图设计的注意事项在进行施工图设计时，需要注意以下几点：1.与设计单位密切配合，确保设计意图准确传达给施工图设计人员。

2.严格按照设计要求和技术规范进行绘图，尺寸和比例必须准确无误。
