25m预应力锚索张拉计算书(手动张拉)

四、张拉设备及检验1、张拉设备的选用设备能力计算：3束：P=1860*0.75*140*3/1000=585.9KN4束：P=1860*0.75*140*4/1000=781.2KN5束：P=1860*0.75*140*5/1000=976.5KN张拉采用两端对称张拉,选用两个YDC1500型穿心液压千斤顶,其张拉力150T.压力表的选用：压力表选用最大读数为60MPa,千斤顶同油压表的关系必须经省级计量单位标定.2、在下述情况下,应对油表、千斤顶进行配套校验.油泵、千斤顶、油表之中有一件是进场后修复过,第一次使用的；使用超过六个月或连续张拉200次以上的；在运输和张拉操作中出现异常时.五、张拉有关数量值计算张拉时应两端同时对称张拉,张拉控制以张拉力为主,伸长值为校核控制,实际伸长值与理论伸长值控制在±6%以内.锚下控制应力计算：σcon=1860mpa*0.75=1395mpa.预应力钢绞线张拉理论伸长量计算公式：ΔL＝<P p L>/<A p E p> (1)式中：P p――预应力筋的平均张拉力<N>；当预应力筋为直线时P p＝P；L――预应力筋的长度<mm>；A p――预应力筋的截面面积<mm2>；本工程采用每根A p=140mm2；E p――预应力筋的弹性模量<N／mm2>；本工程采用E p=197444mpa.预应力筋平均张拉应力按下式计算：P p＝P<1－e-〕kx+μθ〔>／<kx＋μθ> (2)式中：P p――预应力筋平均张拉力<N>；P――预应力筋张拉端的张拉力<N>；x――从张拉端至计算截面的孔道长度<m>；θ――从张拉端至计算截面曲线孔道部分切线的夹角之和<rad>；k――孔道每米局部偏差对摩擦的影响系数；由于本工程采用的是预埋金属螺旋管道,故采用0.0015；μ――预应力筋与孔道壁的摩擦系数；本工程采用0.25.六、张拉伸长量计算：<一>中跨半跨计算方法如下：1、N1#束：分为工作段长65cm+直线长789.2cm+曲线长349.1cm<5º>+直线90.7cm；2、N2#束：分为工作段长65cm+直线长628.5cm+曲线长349.1cm<5º>+直线252.9cm；3、N3#束：分为工作段长65cm+直线长467.8cm+曲线长349.1cm<5º>+直线415.1cm；4、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1040.1cm；<二>边跨非连续端半跨计算方法如下：1、N1#束：分为工作段长65cm+直线长617.2cm+曲线长349.1cm<5º>+直线266.7cm；2、N2#束：分为工作段长65cm+直线长456.7cm+曲线长349.1cm<5º>+直线426.7cm；3、N3#束：分为工作段长65cm+直线长296.2cm+曲线长349.1cm<5º>+直线586.7cm；4、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1050.1cm；<三>边跨连续端半跨N4计算方法如下：1、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1040.1cm；七、张拉计算结构名称：长**河桥25米后张法预制箱梁<一>、中跨中梁半跨计算结果如下：1、N1束4股预应力钢绞线特性截面面积Ap〕mm2〔560,弹性模量Ep〕N/mm2〔195000,张拉控制力Pk<KN>781.2.伸长量计算2、N2束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算3、N3束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算4、N4束3股预应力钢绞线特性截面面积Ap〕mm2〔420弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>585.9.伸长量计算<二>、边跨非连续端半跨计算结果如下：1、N1束4股预应力钢绞线特性截面面积Ap〕mm2〔560,弹性模量Ep〕N/mm2〔195000,张拉控制力Pk<KN>781.2.伸长量计算2、N2束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算3、N3束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算4、N4束5股预应力钢绞线特性截面面积Ap〕mm2〔700弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>976.5.伸长量计算<三>、边跨连续端半跨N4计算结果如下：1、N4束5股预应力钢绞线特性截面面积Ap〕mm2〔700弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>976.5.伸长量计算八、25米箱梁预应力钢束材料数量及伸长量计算表。

125m 箱梁预应力张拉计算书第一章 设计伸长量复核丹江特大桥K162+957;K163+405箱梁，设计采用标准强度fpk=1860Mpa 的高强低松弛钢绞线，公称直径Ф15.2mm ，公称面积Ag=139mm ²；弹性模量Eg=1.95×105Mpa 。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。

一、计算公式及参数：1、预应力平均张拉力计算公式及参数：()()μθμθ+-=+kx e p p kx p 1 式中：P p —预应力筋平均张拉力（N ）P —预应力筋张拉端的张拉力（N ）2X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ）k —孔道每米局部偏差对摩檫的影响系数，取0.0015 μ—预应力筋与孔道壁的摩檫系数，取0.252、预应力筋的理论伸长值计算公式及参数： ()P P p E A l p l =∆式中：P p —预应力筋平均张拉力（N ）L —预应力筋的长度（mm ）A p —预应力筋的截面面积（mm 2），取139 mm 2E p —预应力筋的弹性模量（N/ mm 2），取1.95×105 N/ mm 2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=11.322m；X曲=1.018mθ=4×π/180=0.0698radk X曲+μθ=0.0015×1.018+0.25×0.0698=0.019P p=193905×（1-e-0.019）/0.019=192074NΔL曲= P p L/（A p E p）=192074×1.018/（139×1.95×105）=7.2mm ΔL直= PL/（A p E p）=193905×11.322/（139×1.95×105）=81mm (ΔL曲+ΔL直)*2=(7.2mm+81mm)*2=176.4mm与设计比较（176.4-172）/172=2.56%2、N4束一端的伸长量：单根钢绞线张拉的张拉力3。

施工技术方案申报批复单承包单位：天津城建道桥工程有限公司合同号：TJ18监理单位：湖南省交通建设工程监理有限公司编号：注：①施工技术方案中应包括环保方案；②专业监理工程师的审定意见应包括环保方案审定。

炎汝高速公路第18合同段（K78+397~K78+500右侧高边坡25m预应力锚索）预应力锚索张拉计算说明书编制单位：天津城建道桥工程有限公司编制人:审核人：审批人：编制时间：年月日25m预应力锚索张拉计算说明书一、预应力锚索的主要设计参数和要求1、预应力锚索采用6φj15.2高强度低松弛钢绞线，采用无粘结钢绞线，对应采用OVM15-6型锚具。

2、应力钢绞线的锚固段长均为10m，自由段长度上、中、下均为15m。

3、索预应力施加须待砂浆体及锚索地梁砼达到设计强度的80%后方可进行锚索张拉。

4、预应力锚索施工时，施加预应力值为设计（单孔锚索轴向拉力为800KN）的1.1倍，即锚下控制力为880KN，依次按中、上、下、的次序（两根锚索则先上后下）分两次进行张拉，每次张拉值为总拉张值的一半，必须待每根锚索拉张完第一次后，再依次按中、中、下的次序进行第二次张拉，且每次张拉应分级进行。

5、本设计规定预应力筋只采用应力控制方法进行张拉，即张拉到设计总张拉值即可。

二、张拉的材料、机具设备1、预应力材料采用湖北武钢生产的低松驰钢绞线，根据湖南联智公路工程试验检测中心检验报告，其力学强度为：抗拉强度≥1860Mpa，弹性模量为195.00Gpa，延伸率≥3.5，符合要求。

2、张拉设备及千斤顶：我标段自行购买预应力张拉仪全套设备，千斤顶：250T，进油表：60Mpa，均为河南开封制造（中国红旗仪表有限公司）。

已委托湖南郴州市计量测试检定所标定。

千斤顶编号为1#，张拉设备校准方程为Y=0.0238x+0.0414（备用：另一千斤顶编号为2#，张拉设备校准方程为Y=0.0204x-0.1713）。

三、张拉程序本项目张拉是带夹片式具有自锚性能的锚具，张拉程序为：低松弛力筋0→50%初应力→110%σ（持荷2min锚固）。

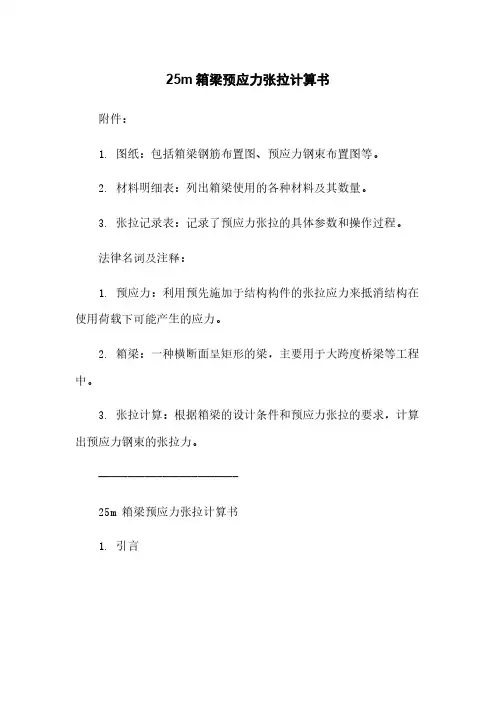

25m箱梁预应力张拉计算书附件：1. 图纸：包括箱梁钢筋布置图、预应力钢束布置图等。

2. 材料明细表：列出箱梁使用的各种材料及其数量。

3. 张拉记录表：记录了预应力张拉的具体参数和操作过程。

法律名词及注释：1. 预应力：利用预先施加于结构构件的张拉应力来抵消结构在使用荷载下可能产生的应力。

2. 箱梁：一种横断面呈矩形的梁，主要用于大跨度桥梁等工程中。

3. 张拉计算：根据箱梁的设计条件和预应力张拉的要求，计算出预应力钢束的张拉力。

------------------------25m 箱梁预应力张拉计算书1. 引言本文档旨在对一根25m长的箱梁进行预应力张拉计算，以确保其在使用荷载下的安全性和稳定性。

这个箱梁将被用于X大桥的建设项目中，项目承包商为Y公司。

2. 环境参数2.1 温度：根据工程地理位置及气候条件进行确认。

2.2 湿度：根据工程地理位置及气候条件进行确认。

2.3 风荷载：根据设计要求及气象数据进行计算确认。

3. 箱梁几何参数3.1 长度：25m3.2 宽度：根据设计要求确定。

3.3 高度：根据设计要求确定。

4. 材料参数4.1 混凝土：按设计要求控制混凝土的配合比及抗压强度等参数。

4.2 钢筋：按设计要求确定钢筋的型号、数量及布置。

4.3 预应力钢束：按设计要求确定预应力钢束的型号、数量及布置。

5. 张拉力计算5.1 预应力钢束数量及布置根据工程设计要求，计算出所需的预应力钢束数量及其布置。

5.2 预应力力计算根据箱梁的几何参数、材料参数及工程要求，计算出预应力力的大小。

5.3 张拉计算根据预应力力及预应力钢束数量，确定每一个预应力钢束所需的张拉力大小。

计算出张拉力的施加位置、顺序及方法。

6. 张拉方案6.1 钢筋安装根据设计要求及图纸，进行钢筋的预埋安装。

6.2 钢束固定根据预应力计算结果，安装和固定预应力钢束。

6.3 张拉工序按照张拉计算结果及工程要求，按顺序进行预应力钢束的张拉工作。

25m箱梁预应力张拉计算书1、工程概况杏树凹大桥左线桥中心桩号为ZK9+875，上部构造采用16×25m预制预应力混凝土小箱梁，先简支后连续。

全桥分4联，桥长406m，，右线中心桩号为YK9+782.5，上部构造采用15×25m预制预应力混凝土小箱梁，先简支后连续。

全桥分4联，桥长381m。

本桥左线位于R-3600左偏圆曲线上，右线位于R-3400左偏圆曲线上。

每跨横桥面由4片预制安装小箱梁构成。

25m预制箱梁为单箱单室构造，箱梁高度为140厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为284.5厘米。

本桥共有C50预应力混凝土箱梁124片。

各梁的预应力筋分布情况如下表所示：箱梁名称数量(片)腹板N1、N2 底板N3、N4 顶板T1 顶板T2波纹管钢绞线波纹管钢绞线波纹管钢绞线波纹管钢绞线中跨中梁30 φ内55 4φs15.2 φ内50 3φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 中跨边梁30 φ内55 4φs15.2 φ内50 3φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 边跨中梁32 φ内55 4φs15.2 φ内55 4φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 边跨边梁32 φ内55 4φs15.2 φ内55 4φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 预应力筋均为纵向，分布在底板、腹板及顶板，其中底板4束，腹板4束，顶板5束，对称于梁横断方向中线布置。

预应力钢绞线采用抗拉强度标准值fpk=1860 MP、公称直径d=15.2mm的低松驰高强度，其力学性能符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定，公称截面积Ap=139mm2，弹性模量Ep=1.95*105MPa，松驰系数:0.3。

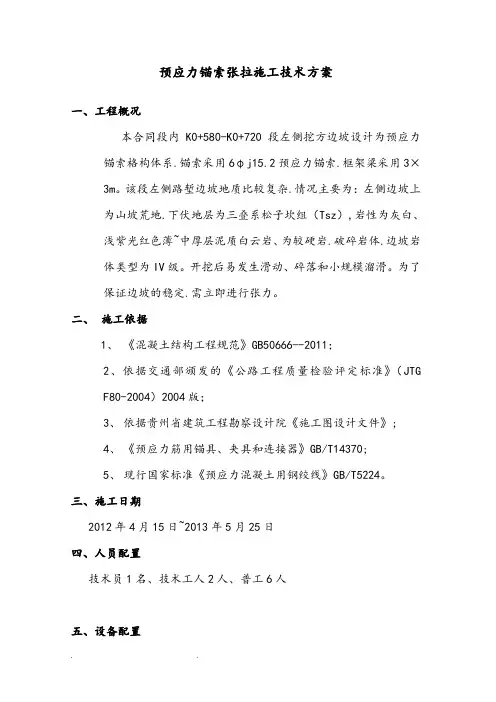

预应力锚索张拉计算书手动张拉修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】预应力锚索张拉施工技术方案一、工程概况本合同段内K0+580-K0+720段左侧挖方边坡设计为预应力锚索格构体系，锚索采用6φj15.2预应力锚索，框架梁采用3×3m。
