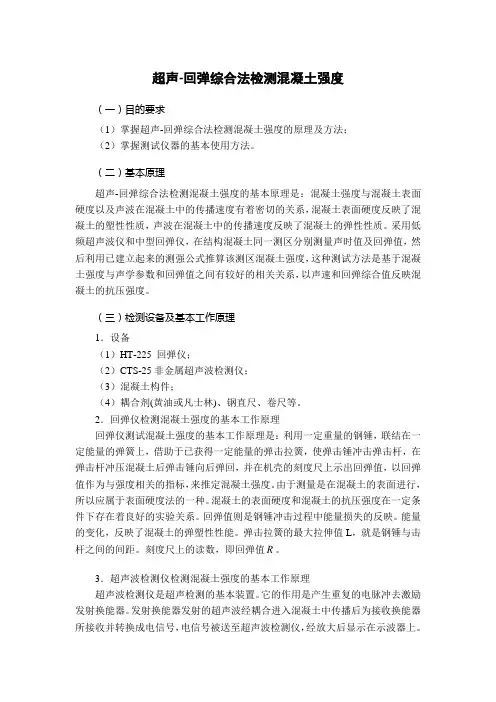

超声-回弹综合法检测混凝土强度（一）目的要求（1）掌握超声-回弹综合法检测混凝土强度的原理及方法；（2）掌握测试仪器的基本使用方法。

（二）基本原理超声-回弹综合法检测混凝土强度的基本原理是：混凝土强度与混凝土表面硬度以及声波在混凝土中的传播速度有着密切的关系，混凝土表面硬度反映了混凝土的塑性性质，声波在混凝土中的传播速度反映了混凝土的弹性性质。

采用低频超声波仪和中型回弹仪，在结构混凝土同一测区分别测量声时值及回弹值，然后利用已建立起来的测强公式推算该测区混凝土强度，这种测试方法是基于混凝土强度与声学参数和回弹值之间有较好的相关关系，以声速和回弹综合值反映混凝土的抗压强度。

（三）检测设备及基本工作原理1．设备（1）HT-225 回弹仪；（2）CTS-25非金属超声波检测仪；（3）混凝土构件；（4）耦合剂(黄油或凡士林)、钢直尺、卷尺等。

2．回弹仪检测混凝土强度的基本工作原理回弹仪测试混凝土强度的基本工作原理是：利用一定重量的钢锤，联结在一定能量的弹簧上，借助于已获得一定能量的弹击拉簧，使弹击锤冲击弹击杆，在弹击杆冲压混凝土后弹击锤向后弹回，并在机壳的刻度尺上示出回弹值，以回弹值作为与强度相关的指标，来推定混凝土强度。

由于测量是在混凝土的表面进行，所以应属于表面硬度法的一种。

混凝土的表面硬度和混凝土的抗压强度在一定条件下存在着良好的实验关系。

回弹值则是钢锤冲击过程中能量损失的反映。

能量的变化，反映了混凝土的弹塑性性能。

弹击拉簧的最大拉伸值L，就是钢锤与击杆之间的间距。

刻度尺上的读数，即回弹值R。

3．超声波检测仪检测混凝土强度的基本工作原理超声波检测仪是超声检测的基本装置。

它的作用是产生重复的电脉冲去激励发射换能器。

发射换能器发射的超声波经耦合进入混凝土中传播后为接收换能器所接收并转换成电信号，电信号被送至超声波检测仪，经放大后显示在示波器上。

根据超声波在混凝土中的传播速度(简称波速)来推求结构混凝土强度。

综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。

超声回弹法评定混凝土强度检测报告
混凝土是一种常见的建筑材料，其强度是保证建筑结构安全稳定的重
要指标。

因此，对混凝土强度进行准确、快速的检测具有重要意义。

超声
回弹法作为一种简便、经济、可靠的检测方法，被广泛应用于实际工程中。

超声回弹法的原理是利用超声波在混凝土中传播的速度与混凝土的强
度有一定的关系。

检测仪器中的发射装置会发出超声波信号，当信号与混
凝土接触后，部分能量会被混凝土吸收，而另一部分会以回弹的形式返回
到发射装置。

接收装置会通过测量回弹信号的能量大小来评定混凝土的强度。

在进行超声回弹法检测时，需要按照一定的规范和方法进行操作。

首先，需要进行样品的准备工作，包括样品的制备和养护。

然后，在进行测
量前应确保仪器的准确性和稳定性，如校正仪器的零偏值。

接下来，将仪
器的检测头紧贴混凝土表面，并使之受到一定的冲击。

仪器会根据回弹信
号的能量大小来判断混凝土的强度，通常使用回弹指数来表示。

然而，需要注意的是，超声回弹法只能提供一个相对的强度评定，不
能替代传统的混凝土强度试验。

它的准确性受到多种因素的影响，如混凝
土材料的性质、结构密实性、表面平整度等。

因此，在进行混凝土强度评
定时，建议结合其他方法进行综合分析，以提高评定的准确性。

总的来说，超声回弹法作为一种广泛应用于混凝土强度检测的方法，
具有操作简便、经济高效的优点。

但在实际应用中，需要注意方法的局限性，并结合其他方法进行混凝土强度的综合评定，以确保工程结构的安全
可靠性。

超声回弹综合法检测混凝土强度探讨摘要：单一的检测方法回弹法、超声法的检测机理的局限性造就了这两种方法的缺陷。

超声回弹综合法是利用超声仪和回弹仪，测试混凝土的超声声速值和回弹值，然后根据超声回弹综合法测强公式推算混凝土强度的一种方法。

超声回弹综合法弥补了回弹法和超声法各自的缺陷，提高了检测精度。

目前，在我国混凝土强度无损检测技术中，超声回弹综合法应用较为广泛。

关键词：超声回弹综合法；无损检测；混凝土强度；测强曲线1、引言混凝土技术已进入高科技时代, 品种不断增加, 应用领域不断扩大，结构设计方法也在不断完善。

然而使用混凝土的每一个环节稍有不慎都将影响其质量，危及整个结构的安全。

因此，加强混凝土的质量检测与控制成为当今公路工程技术的重要课题。

目前，在混凝土无损检测中用的最多的是超声回弹综合法，采用低频超声波检测仪和标准动能为2.207J的回弹仪，在结构或构件混凝土同一测区分别测量声时(t)及回弹值(R)，利用已建立的测强公式，推算测区混凝土强度值的一种方法。

2、检测仪器介绍及使用2、1回弹仪回弹仪采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

2、2超声波检测仪超声波检测仪采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

3、超声回弹综合法测强的影响因素3、1水泥品种及水泥用量的影响水泥品种：普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥。
