超声回弹综合法检测混凝土强度2013

综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。

声发射法
声发射信号、事 件记数、幅值分 布、能谱等
超声脉冲法 声速、衰减
声发射信号源 定位、声发射 的凯塞效应、 破坏过程的连 续观察
国内外无损检测方法分类(四)
检测 常用 目的 方法
测试量
基本原理
弹性 模量 和粘 塑性 性质 及耐 久性
共振法 敲击法 超声法 透气法
固有频率、品质因数 振动分析
对数衰减率
点轨迹形成的面。
❖ a 平面波：波阵面呈平面的波。可以看作是由无限 大板状振源或从无限远处的点状振源发出的振动波。 例如光线，可以看作平面波。
❖ b 球面波：波阵面呈球面的波。由点状振源发出。 对于混凝土质量检测，因振源(换能器)尺寸较小， 振动频率不太高，传播距离有限，因此一般都看成 球面波。
❖ c 柱面波：波阵面为同轴圆柱面的波。由无限长直 棒振源发出的振动波。
❖ 根据惠更斯-菲涅耳原理，平面波在均匀媒质中传播 时，在其传播方向上遇到一定尺寸的孔或障碍物时， 会出现下列两种情况：
❖ ⑴孔或障碍物的尺寸比波长大许多，则声波基本仍 沿直线传播，在孔的外侧和障碍物后面没有声波， 如图3所示。
❖ ⑵当园孔或障碍物尺寸较小，接近于波长时，在园 孔或障碍物处形成许多子波源，都向园孔另一侧或 障碍物表面发出球面子波，这些子波干涉叠加的结 果使得声波局部改变方向通过小孔或绕过小障碍物 继续传播，称为声波的绕射现象，如下图所示。
声波遇到大孔洞或大障碍物后的传播
❖ (a)孔径远大于λ
(b)障碍物远大于λ
声波的绕射现象
❖ (a)平面波在小孔处的绕射
(b)平面波在小障碍物处的绕射
5 超声波在媒质界面上的传播特性
❖ 当声波从一种媒质传播到另一种媒质时，在 两种媒质的分界面上，只有一部分声波穿透 界面，在另一媒质中继续传播，称之为折射 波或透射波；另一部分声波被反射回原媒质 称为反射波。穿过界面继续传播的声波，其 传播方向、能量及波形等都会发生变化，变 化的情况取决于两种媒质的阻抗、声波入射 方向等因素。

混凝土强度超声回弹综合法是一种常用的非破坏性检测方法，用于评估混凝土结构的强度和质量。

该方法利用超声波在材料中传播的速度和回弹指数的变化来推测混凝土的强度。

该方法的具体步骤如下：
1.准备工作：将测量仪器（回弹仪、超声波检测仪等）带到测试
现场，并校正仪器。

2.测量回弹指数：使用回弹仪测量混凝土表面的回弹指数。

回弹
指数是混凝土表面在受到回弹锤击后回弹的程度，其数值越大，混凝土的强度越高。

3.测量超声波速度：使用超声波检测仪测量混凝土中超声波传播
的速度。

当超声波在混凝土中传播时，其传播速度与混凝土的
弹性模量和密度有关。

4.计算混凝土强度：根据回弹指数和超声波速度的测量结果，通
过相应的公式计算出混凝土的强度。

需要注意的是，该方法虽然可以在不破坏混凝土结构的前提下评估其强度，但其精度受到多种因素的影响，例如混凝土质量、表面状态、测量位置、仪器校准等，因此应该结合其他检测方法进行综合评估。

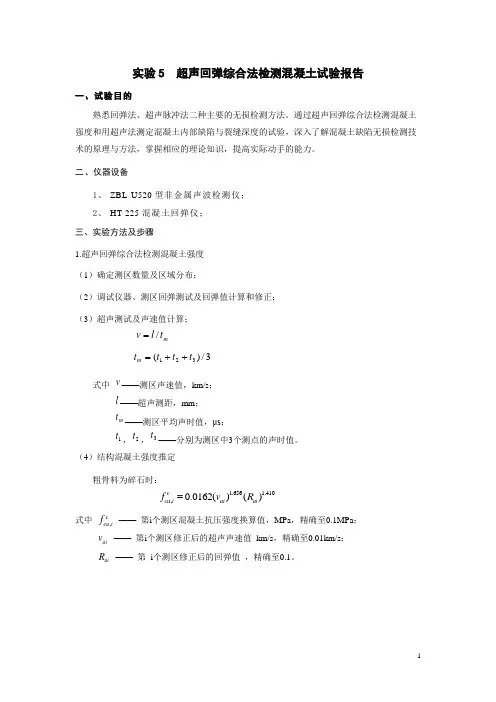

实验5 超声回弹综合法检测混凝土试验报告一、试验目的熟悉回弹法、超声脉冲法二种主要的无损检测方法。

通过超声回弹综合法检测混凝土强度和用超声法测定混凝土内部缺陷与裂缝深度的试验，深入了解混凝土缺陷无损检测技术的原理与方法，掌握相应的理论知识，提高实际动手的能力。

二、仪器设备1、 ZBL-U520型非金属声波检测仪；2、 HT-225混凝土回弹仪；三、实验方法及步骤1.超声回弹综合法检测混凝土强度（1）确定测区数量及区域分布；（2）调试仪器、测区回弹测试及回弹值计算和修正；（3）超声测试及声速值计算；m t l v /=3/)(321t t t t m ++=式中 v ——测区声速值，km/s ；l ——超声测距，mm ；m t ——测区平均声时值，μs ；1t ，2t ，3t ——分别为测区中3个测点的声时值。

（4）结构混凝土强度推定粗骨料为碎石时：1.656 1.410,0.0162()()c cu i ai ai f v R =式中 ,ccu i f —— 第i 个测区混凝土抗压强度换算值，MPa ，精确至0.1MPa ；ai v —— 第i 个测区修正后的超声声速值 km/s ，精确至0.01km/s ；ai R —— 第 i 个测区修正后的回弹值 ，精确至0.1。

四、试验记录与结果分析五、问题与讨论1、混凝土强度无损检测常用的方法、适用范围和各自特点。

超声回弹综合法是指采用超声仪和回弹仪，在构件混凝土同一测区分别测量声音和回弹值，然后利用已建立起的测强公式推算测区混凝土强度（混凝土抗压强度）的一种方法。

与单一回弹法或超声法相比，超声回弹综合法具有受混凝土龄期和含水率影响小、测试精度高、适用范围广、能够较全面地反映结构混凝土的实际质量等优点。

回弹法是用一弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值（反弹距离与弹击锤冲击长度之比）作为与强度相关的指标，来推定混凝土强度的一种方法。
