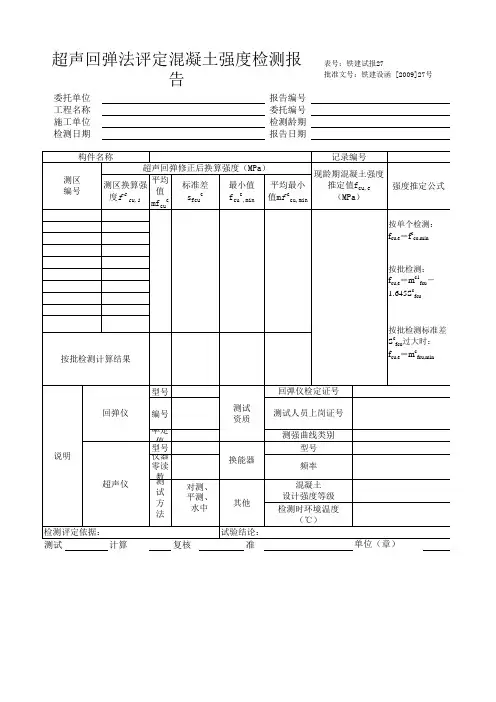

综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。
混凝土预制梁块强度检测报告编号：QL[2010]008号共 7页广西交通科学研究院二Ｏ一Ｏ年元月五日委托单位：桥梁隧道工程专项资质评审组检测单位：广西交通科学研究院主要检测人：（证号：）（证号：）（证号：）报告编写人：（证号：）报告复核人：（证号：）报告审核人：审定：检测单位地址：广西南宁市高新二路6号邮政编码：530007电话：0771-*******传真：0771-*******注意事项1、报告无“试验检测报告专用章”无效。
2、报告无批准（审定）、审核、复核、试验（检测）人员和报告编写人员签字无效。
3、报告涂改无效。
4、报告复印无加盖“试验检测报告专用章”无效。
5、对试验、检测报告若有异议，应于收到报告之日起十五日内向试验、检测单位提出。
目录一、前言 41.1 工程概况 41.2 任务来源 41.3 检测方法及目的 41.4 检测依据 4二、检测结果 52.1回弹检测 52.2 超声测试 62.3 混凝土强度 6三、结论 7一、前言1.1 工程概况我院于2010年1月5日按自然养护条件制作了一块混凝土设计强度等级为C30的钢筋混凝土梁块，构件条件满足《超声回弹综合法检测混凝土强度技术规程》(CECS 02：2005)第6.0.1条中规定的相关检测条件，可按规范规定的混凝土强度检测方法对此梁块的强度进行推定。
梁块所用粗骨料为碎石，梁块具体尺寸见图1-1。
1.2 任务来源受桥梁隧道工程专项资质评审组委托，我院于2010年2月1日对该试验块进行混凝土强度检测。
1.3 检测方法及目的本次检测的目的是采用超声回弹综合法检测混凝土梁块的混凝土强度，判断其是否达到设计强度等级。
1.4 检测依据《超声回弹综合法检测混凝土强度技术规程》 (CECS 02：2005)1.5 检测仪器⑴ ZC3-A型回弹仪（仪器管理编号：JT-13-01-2）⑵ SM-SY5声波检测仪（仪器管理编号：JT-15-01-1）⑶ 钢砧（仪器管理编号：JT-13-08-1）⑷ 温度计（仪器管理编号：JT7-24-2-6）⑸ 钢直尺（仪器管理编号：JT-09-03）二、检测结果2.1回弹检测本次选取梁块顶面布设混凝土回弹测区，测区数为10个，每个测区均为20cm×20cm正方形，每个测区测试16个回弹测点。
超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）一般在4000-5000km/s之间变化。
混凝土强度（f）与声速（v）之间有较好的相关性。
混凝土强度越高，其声速也越快。
当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。
二、检测标准检测标准：CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。
回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。
检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。
超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。
在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。
此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。
超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。
（2）连接电源，用交流电源或直流电池供电。
（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。
（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。
（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。
每次开机后系统都会自动将这些参数重置为较为常用的默认值。
（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。
