电力变压器短路故障原因及处理办法

电力变压器常见故障及处理方法范文电力变压器是电力系统中不可或缺的设备之一，负责将电能从一电压等级转换为另一电压等级，以满足电力传输和分配的需要。

然而，变压器在长期运行中可能会遇到各种故障，这些故障会影响电力系统的稳定运行和供电可靠性。

因此，对于电力变压器常见故障及其处理方法的了解是非常重要的。

本文将详细介绍电力变压器常见故障及其处理方法。

一、变压器绕组故障1. 绝缘老化变压器绕组中的绝缘材料随着时间的推移会发生老化。

这会导致绝缘材料的强度下降，从而增加了电压击穿的风险。

绝缘老化的常见原因包括潮湿、高温、电场强度、绝缘材料质量等。

一旦绝缘老化，可能会导致绕组间短路或相间短路，严重时可能会引发火灾。

处理方法：1）定期进行绝缘测试，检查绝缘材料的状态；2）定期进行绝缘油测试，及时发现绝缘油中的杂质和水分；3）定期进行绝缘表面的清洁和防潮工作；4）定期检查绝缘材料的连续性。

2. 绕组接触不良变压器绕组中的连接头和引线之间存在着相互接触的接触面，这些接触面往往会因为松动、腐蚀或氧化等原因导致接触不良。

接触不良会增加接触电阻、产生局部高温，并可能引起发热、烧毁故障等。

处理方法：1）定期检查绕组连接头和引线的接触面，确保其紧固和干净；2）定期测量接触电阻，及时发现异常情况，并及时采取措施修复。

3. 绕组短路绕组短路是指绕组内的两个或多个导体之间发生接触或相间短路。

绕组短路可能是由于绝缘材料老化、电弧击穿、绕组振动引起的绕组移位等原因引起的。

一旦发生绕组短路，可能会引发严重的火灾或事故，对电力系统造成严重影响。

处理方法：1）定期进行绕组绝缘测试，及时发现绝缘状态异常的绕组；2）定期检查绕组连接头的紧固情况，防止因外力振动引起的绕组移位。

二、变压器油污染故障1. 油中气体积累变压器中的绝缘油会受到绝缘材料的气体分解产生气体的影响，从而导致油中气体积累。

这些气体积累会导致油的体积膨胀、压力升高，并可能引起电弧击穿。

变压器故障的诊断与修复在电力系统中，变压器作为一种重要的电气设备，承担着电能的传递和转换的任务。

然而，由于工作环境、设备老化等原因，变压器故障是难以避免的。

为了确保电力系统的安全稳定运行，及时准确地对变压器故障进行诊断与修复至关重要。

本文将介绍变压器常见的故障类型以及相应的诊断与修复方法。

1. 短路故障短路故障是变压器中最常见的故障之一。

它通常是由于绝缘材料受损或绝缘击穿引起的。

当变压器出现短路故障时，首先需要进行外观检查，检查绝缘子是否破裂、线圈是否有明显的烧损迹象。

接下来，可以采用绝缘电阻测试仪对绝缘材料进行测试。

如果绝缘电阻值较低，说明存在绝缘材料损坏的可能性。

修复短路故障时，需要更换损坏的绝缘材料，并进行必要的绝缘处理。

2. 渗漏故障渗漏故障是指变压器绕组之间或绕组与地之间发生的电气连接中断，导致电流“渗漏”到其他部分。

渗漏故障的产生可能是因为绝缘材料老化、绝缘子损坏等原因。

对于渗漏故障的诊断，可以通过红外热像仪对变压器进行扫描，检测具有异常温度的部位，进而确定渗漏故障的位置。

修复渗漏故障时，应根据具体情况进行线圈绝缘修复或绝缘子更换。

3. 过载故障当变压器长时间工作在超过额定容量的载荷下时，可能会导致过载故障。

过载故障主要表现为变压器温升过高、绕组电流异常等。

对于过载故障的诊断，首先需测量变压器的温度和电流，判断是否超过额定值。

另外，还可以对变压器油进行化验分析，检测油中是否存在异常物质。

修复过载故障的方法包括降低负载、增加冷却措施以及维护液压油等。

4. 绕组接地故障变压器绕组接地故障是指绕组中的线圈或导线与地之间发生不正常的电气连接。

这种故障可能会引起变压器的工作异常和安全隐患。

对于绕组接地故障的诊断，可以使用交流电阻测试仪进行测量，找出接地点的位置。

修复绕组接地故障时，需要清除接地点的外部污垢，并进行绝缘处理或更换线圈。

总结：变压器故障的诊断与修复是保证电力系统安全稳定运行的关键。

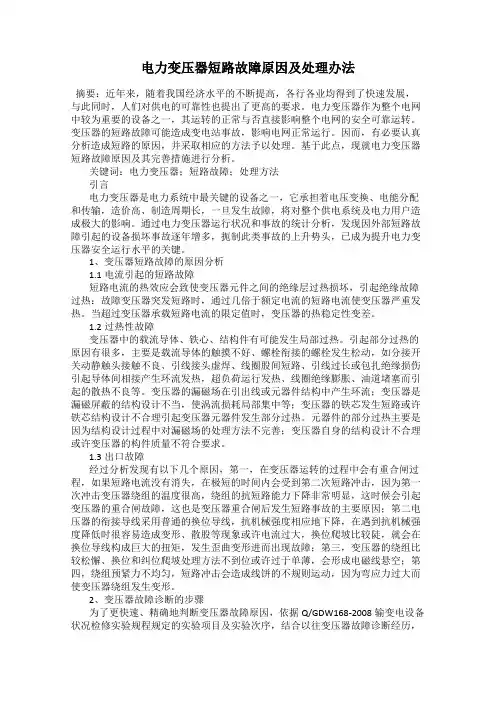

电力变压器短路故障原因及处理办法摘要：近年来，随着我国经济水平的不断提高，各行各业均得到了快速发展，与此同时，人们对供电的可靠性也提出了更高的要求。

电力变压器作为整个电网中较为重要的设备之一，其运转的正常与否直接影响整个电网的安全可靠运转。

变压器的短路故障可能造成变电站事故，影响电网正常运行。

因而，有必要认真分析造成短路的原因，并采取相应的方法予以处理。

基于此点，现就电力变压器短路故障原因及其完善措施进行分析。

关键词：电力变压器；短路故障；处理方法引言电力变压器是电力系统中最关键的设备之一，它承担着电压变换、电能分配和传输，造价高、制造周期长，一旦发生故障，将对整个供电系统及电力用户造成极大的影响。

通过电力变压器运行状况和事故的统计分析，发现因外部短路故障引起的设备损坏事故逐年增多，扼制此类事故的上升势头，已成为提升电力变压器安全运行水平的关键。

1、变压器短路故障的原因分析1.1电流引起的短路故障短路电流的热效应会致使变压器元件之间的绝缘层过热损坏，引起绝缘故障过热：故障变压器突发短路时，通过几倍于额定电流的短路电流使变压器严重发热。

当超过变压器承载短路电流的限定值时，变压器的热稳定性变差。

1.2过热性故障变压器中的载流导体、铁心、结构件有可能发生局部过热。

引起部分过热的原因有很多，主要是载流导体的触摸不好、螺栓衔接的螺栓发生松动，如分接开关动静触头接触不良、引线接头虚焊、线圈股间短路、引线过长或包扎绝缘损伤引起导体间相接产生环流发热，超负荷运行发热、线圈绝缘膨胀、油道堵塞而引起的散热不良等。

变压器的漏磁场在引出线或元器件结构中产生环流；变压器是漏磁屏蔽的结构设计不当，使涡流损耗局部集中等；变压器的铁芯发生短路或许铁芯结构设计不合理引起变压器元器件发生部分过热。

元器件的部分过热主要是因为结构设计过程中对漏磁场的处理方法不完善；变压器自身的结构设计不合理或许变压器的构件质量不符合要求。

1.3出口故障经过分析发现有以下几个原因，第一，在变压器运转的过程中会有重合闸过程，如果短路电流没有消失，在极短的时间内会受到第二次短路冲击，因为第一次冲击变压器绕组的温度很高，绕组的抗短路能力下降非常明显，这时候会引起变压器的重合闸故障，这也是变压器重合闸后发生短路事故的主要原因；第二电压器的衔接导线采用普通的换位导线，抗机械强度相应地下降，在遇到抗机械强度降低时很容易造成变形、散股等现象或许电流过大，换位爬坡比较陡，就会在换位导线构成巨大的扭矩，发生歪曲变形进而出现故障；第三，变压器的绕组比较松懈、换位和纠位爬坡处理方法不到位或许过于单薄，会形成电磁线悬空；第四，绕组预紧力不均匀，短路冲击会造成线饼的不规则运动，因为弯应力过大而使变压器绕组发生变形。

变压器短路事故分析变压器短路事故是指变压器内部绝缘系统出现故障，导致两个或多个绕组之间出现直接短路或接近短路的故障。

这种事故在发电厂、变电站、工矿企业等大型电力设施中经常发生。

本文通过分析变压器短路事故的原因、后果以及防范措施，对这类事故进行详细探讨。

首先，变压器短路事故的主要原因包括硬件故障和操作失误。

硬件故障主要指电气元件的老化、损坏等，如绝缘材料老化、接线端子松动、导线断裂等，这些故障导致电流过大、短路电流增大，最终引发短路事故。

操作失误方面，主要包括操作人员的误操作、疏忽等，如接线错误、保护装置设置不当等，这些操作失误也会导致短路事故的发生。

其次，变压器短路事故的后果非常严重。

首先是设备的损坏，短路电流的冲击会导致变压器内部绕组和绝缘材料的损坏，甚至烧毁变压器。

其次是停电事故，变压器的短路会导致电力系统的一部分或全部停电，给用户带来不便。

再次是人身伤亡事故，变压器短路时可能引发火灾，造成人员伤亡。

最后，短路事故还会造成电力系统的连锁故障，引发更大的事故。

为了防范变压器短路事故的发生，应采取以下措施。

首先是加强维护保养，定期检查变压器的绝缘材料和接线端子等，确保其处于良好的工作状态。

其次是合理设置保护装置，对变压器进行过载、短路等故障的保护，及时切除故障，保护变压器的安全运行。

再次是加强操作人员的培训，提高其操作技能和安全意识，减少操作失误的发生。

最后是加强监控系统的建设，使用传感器、监测装置等对变压器进行实时监测，及时发现故障并采取措施修复。

总之，变压器短路事故是一种严重的电力事故，可能导致设备损坏、停电、人员伤亡等后果。

通过加强设备维护、合理设置保护装置、提高操作人员技能和安全意识以及加强监控系统建设等措施，可以有效地预防和减少变压器短路事故的发生。

只有不断完善电力设备管理，提高安全意识，才能构建安全可靠的电力系统。

电力变压器匝间短路故障分析及处理
一、电力变压器匝间短路故障分析
电力变压器匝间短路故障是一类常见的故障，它可能会引起电力变压器受损，严重时甚至可能会导致电力变压器损坏。

这类故障普遍存在，而由此造成的电力变压器损坏率也非常高，因此如何有效的分析和处理电力变压器匝间短路故障至关重要。

1．确定短路故障的原因及类型。

2．使用交直流双谐振分析仪，分析故障的电磁特性，以确定故障的位置。

3．使用变压器包换比及各次绕组绝缘电阻测量仪，分析电力变压器内部结构，以确定是否存在短路现象及其位置。

4．使用高频电流计量仪，分析变压器各次绕组之间的电流平衡，根据测量结果确定是否存在匝间短路。

二、电力变压器匝间短路故障处理
1．故障排除
故障排除是电力变压器短路故障处理的重要环节，应根据故障类型，正确进行。

变压器的常见故障及处理方法变压器是电力系统中常见的电力设备之一，常见的故障有多种多样，下面将介绍一些常见的变压器故障及其处理方法。

1.短路故障：变压器的内部绝缘层受损，导致两个或多个绕组之间发生短路。

处理方法：立即切断变压器的电源，并对变压器进行绝缘测试，确定是否需要更换绕组，修复绝缘层。

2.绕组过热：长时间运行或负载过大，导致变压器的绕组温度升高。

处理方法：降低负载，减少额定功率，保证变压器正常运行，对于温度过高的绕组，可以采取冷却措施，如增加风扇散热等。

3.油变质：变压器绝缘油的质量下降，降低了绝缘性能。

处理方法：定期对变压器绝缘油进行检测和维护，更换变压器绝缘油，保证其绝缘性能。

4.气化故障：由于变压器内部的局部放电或绕组的局部绕组故障，导致油中产生气泡。

处理方法：对变压器的绕组和设备进行全面检查，找出故障的位置，并进行修复，以防止继续产生气化。

5.地线故障：变压器中的绝缘层发生损坏，导致绕组与地之间产生短路。

处理方法：立即停电，切断变压器与电源的连接，对绝缘层进行修复或更换，确保绝缘性能良好。

6.异常噪音：变压器在运行过程中产生异常噪音。

处理方法：对变压器进行维护和检查，查找引起噪音的原因，如冷却系统的故障、内部松动的零件等，并及时修复。

7.外部短路故障：变压器外部线路短路，导致变压器内部过电流，潮流过大。

处理方法：及时切断变压器与电源的连接，排除外部短路故障，修复或更换受损的部件。

8.电涌故障：外部电力设备突然断电或重启，导致变压器绝缘击穿。

处理方法：安装过电压保护装置，及时切断变压器与电源的连接，进行绝缘层测试，并及时修复绝缘层。

9.损坏绝缘：绝缘层被机械损坏，如割裂、磨损等。

处理方法：对绝缘层进行修复或更换，保证绝缘层的完整性。

10.过载故障：电网发生异常起动或负荷突然增加，导致变压器超过额定容量。

处理方法：降低变压器的负载，减少额定功率，保证变压器正常运行，避免过载。

总之，对于变压器的常见故障，在发生故障时应立即切断电源，保证人员和设备的安全。

配电变压器的常见故障及解决措施一、变压器绕组故障1.绕组短路故障：受潮、绝缘老化、压力不足等原因，导致绕组短路。

解决措施一般是对绕组进行绝缘处理或更换绕组绝缘。

2.绕组接地故障：绕组与地之间存在电气接触，可能导致严重的线圈烧毁。

解决措施是修复绕组，并确保绕组与地之间有足够的绝缘距离。

3.绕组开路故障：线圈中其中一或多个线圈断开。

解决措施是找出断路点并进行修复，或更换受损线圈。

二、变压器油泄漏故障1.电缆间隙泄漏：导致变压器油泄漏的原因包括油封老化、电缆接头疏忽等。

解决措施是更换老化的油封，修复或更换疏忽的电缆接头。

2.绝缘子泄漏：绝缘子破裂或老化会导致变压器油泄漏。

解决措施是更换破裂或老化绝缘子，并将泄漏油进行处理。

三、变压器过载故障1.长时间过负荷运行：长时间的过负荷工作可能导致变压器过热，损坏线圈绝缘。

解决措施是及时检测负载情况，合理调整负载，避免过负荷运行。

2.短时间高电流冲击：电力系统突然发生故障，导致变压器承受过大电流。

解决措施是安装合适的保护装置，及时切断故障电路。

四、变压器绝缘老化故障1.变压器老化：随着使用时间的增加，变压器绝缘老化加剧，可能导致绝缘击穿。

解决措施是定期进行变压器绝缘测试，及时更换老化的绝缘材料。

2.外部污秽：变压器绝缘面附着污秽物质，可能引发局部击穿。

解决措施是定期进行外部清洁，确保绝缘表面的干净。

五、变压器过电压故障1.电力系统中的浪涌：电力系统发生突发的过电压，可能造成绕组绝缘击穿或线圈损坏。

解决措施是选择合适的过电压保护装置，及时切断故障电路。

2.雷电击穿：雷电击穿可能导致变压器绝缘击穿。

解决措施是安装合适的避雷装置，提高抗雷电击穿能力。

六、变压器损耗故障1.内部损耗过大：变压器内部部件老化、松动等原因，导致损耗增加。

解决措施是定期进行变压器内部检修，修复或更换受损部件。

2.损耗产生过多热量：变压器损耗产生的热量积累过多，可能导致变压器过热。

解决措施是根据变压器的额定功率和负荷情况，合理选择散热方式和冷却方式。

常见变压器故障与解决措施变压器作为电力系统中的重要设备，承载着电能的传输和分配任务。

然而，由于各种原因，变压器也常常会出现故障。

本文将介绍常见的变压器故障以及解决措施。

1.短路故障短路故障是指变压器的绕组之间或绕组与地之间发生不正常的连接，导致电流异常增大。

短路故障会造成变压器过热、发生火灾等严重后果。

解决措施：-及时对变压器进行巡视和检测，发现异常情况立即修理。

-增加合理安装变压器的隔离和保护设备，减少短路故障的可能性。

2.绝缘故障绝缘故障是指变压器的绝缘部分出现破损或击穿，导致电器设备之间短路或绝缘损坏。

解决措施：-定期进行变压器的绝缘电阻测试，发现问题及时维修或更换绝缘部分。

-增加变压器绝缘部分的保护层，提高绝缘能力。

3.过载故障过载故障是指变压器长时间承担过高负载，导致变压器内部温度升高，引起热失控、损坏绝缘等问题。

解决措施：-控制负载，在变压器额定负载范围内运行，避免长时间高负载运行。

-定期对变压器进行检测和保养，确保正常运行。

4.漏油故障漏油故障是指变压器内部油量减少或油箱内发现油迹，可能会导致变压器绝缘能力下降，严重时会引起火灾。

解决措施：-定期检查变压器的油位，确保油位在正常范围内。

-加强变压器的密封性能，防止油箱漏油。

5.电压波动故障电压波动故障是指供电电源的电压不稳定，导致变压器输出电压偏低或偏高，影响正常使用。

解决措施：-加强对供电电源的监测，确保电压的稳定。

-安装电压调节设备，使输出电压保持在正常范围内。

总结：以上是常见的变压器故障和解决措施，但是变压器的故障形式各异，解决方法也需要根据具体情况来确定。

因此，对于变压器的维护和检修工作，需要有专业的技术人员进行操作，并且要定期对变压器进行检测和保养，以确保其正常运行和安全使用。

变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括：
1. 温升过高：可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。

处理方法包括降低负载、改进冷却系统、更换绝缘材料等。

2. 绝缘击穿或闪络：可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。

处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。

3. 短路：可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。

处理方法包括修复或更换受损绕组、检查并修正连接问题等。

4. 绕组故障：可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。

处理方法包括重新连接或更换受损绕组、更换绕组材料等。

5. 油泄漏：可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。

处理方法包括修复或更换受损部件、提高密封性能等。

6. 噪音过大：可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。

处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。

以上仅列举了一些常见的变压器故障及处理方法，具体处理方法应根据具体故障原因进行判断和采取相应措施。

在处理变压器故障时，建议请专业人员进行安全检修和维修。
