调频收音机制作 电子设计大赛优秀论文

调频调幅收音机论文姓名：***班级：电子09-2学号：**********收音机论文-超外差调幅调频收音机的组装与调试·前言·收音机及超外差收音机工作原理·电路原理图·电路解说·印刷电路板：·元件清单：·安装调试及故障排除·结束语：前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

本次的组装的收音机具有调频、调幅两波段收音功能，调频采用CD2003GP与D2822集成电路、调幅采用分立元件，功放电路独立式设计而成，具有选择性好、灵敏度高，装配调试简单，是学习电路原理的好选择。

收音机及超外差收音机工作原理一、调幅(AM)工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，本振信号经内部混频器，与输入信号相混合。

混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。

至此，电台的信号就变成了以中频455kHz为载波的调幅波。

如图所示。

二、调频（FM）工作原理调频（FM）收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

信号与本地振荡器产生的本振信号进行FM混频，混频后输出。

FM混频信号由FM中频回路进行选择，提取以中频10.7MHz为载波的调频波。

该中频选择回路由10.7MHz滤波器构成。

中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。

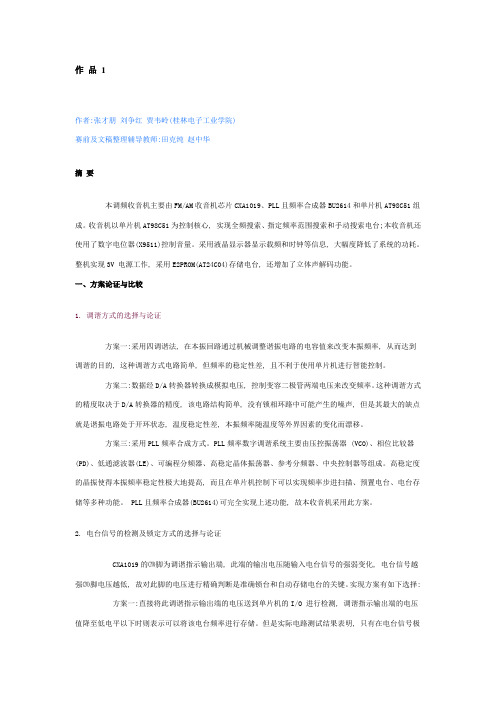

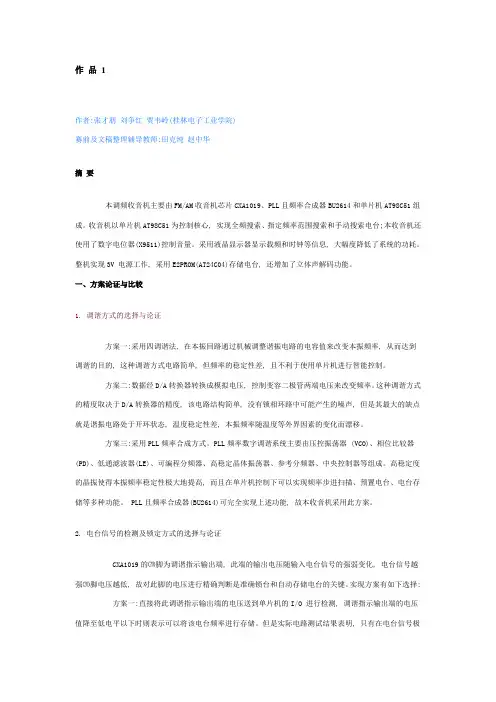

作品1作者:张才朋刘争红贾韦岭(桂林电子工业学院)赛前及文稿整理辅导教师:田克纯赵中华摘要本调频收音机主要由FM/AM收音机芯片CXA1019、PLL且频率合成器BU2614和单片机AT98C51组成。

收音机以单片机AT98C51为控制核心, 实现全频搜索、指定频率范围搜索和手动搜索电台;本收音机还使用了数字电位器(X9511)控制音量。

采用液晶显示器显示载频和时钟等信息, 大幅度降低了系统的功耗。

整机实现3V 电源工作, 采用E2PROM(AT24C04)存储电台, 还增加了立体声解码功能。

一、方案论证与比较1. 调谐方式的选择与论证方案一:采用四调谐法, 在本振回路通过机械调整谐振电路的电容值来改变本振频率, 从而达到调谐的目的, 这种调谐方式电路简单, 但频率的稳定性差, 且不利于使用单片机进行智能控制。

方案二:数据经D/A转换器转换成模拟电压, 控制变容二极管两端电压来改变频率。

这种调谐方式的精度取决于D/A转换器的精度, 该电路结构简单, 没有锁相环路中可能产生的噪声, 但是其最大的缺点就是谐振电路处于开环状态, 温度稳定性差, 本振频率随温度等外界因素的变化而漂移。

方案三:采用PLL频率合成方式。

PLL频率数字调谐系统主要由压控振荡器 (VCO)、相位比较器(PD)、低通滤波器(LE)、可编程分频器、高稳定晶体振荡器、参考分频器、中央控制器等组成。

高稳定度的晶振使得本振频率稳定性极大地提高, 而且在单片机控制下可以实现频率步进扫描、预置电台、电台存储等多种功能。

PLL且频率合成器(BU2614)可完全实现上述功能, 故本收音机采用此方案。

2. 电台信号的检测及锁定方式的选择与论证CXA1019的⒇脚为调谐指示输出端, 此端的输出电压随输入电台信号的强弱变化, 电台信号越强⒇脚电压越低, 故对此脚的电压进行精确判断是准确锁台和自动存储电台的关键。

实现方案有如下选择: 方案一:直接将此调谐指示输出端的电压送到单片机的I/O 进行检测, 调谐指示输出端的电压值降至低电平以下时则表示可以将该电台频率进行存储。

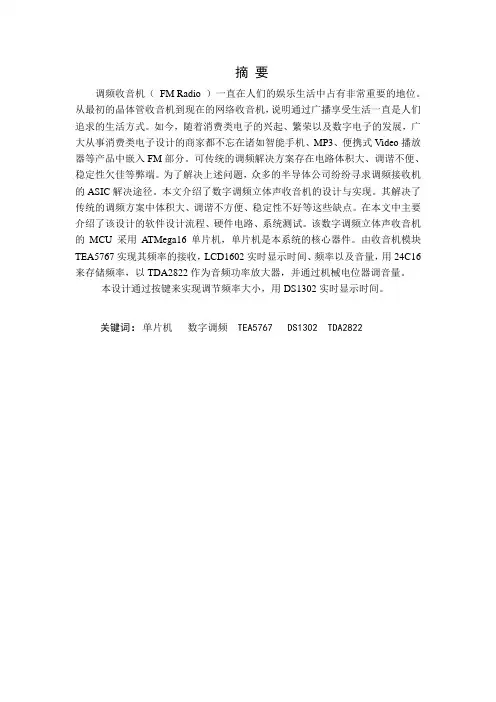

调频收音机（FM Radio ）一直在人们的娱乐生活中占有非常重要的地位。

从最初的晶体管收音机到现在的网络收音机，说明通过广播享受生活一直是人们追求的生活方式。

如今，随着消费类电子的兴起、繁荣以及数字电子的发展，广大从事消费类电子设计的商家都不忘在诸如智能手机、MP3、便携式Video播放器等产品中嵌入FM部分。

可传统的调频解决方案存在电路体积大、调谐不便、稳定性欠佳等弊端。

为了解决上述问题，众多的半导体公司纷纷寻求调频接收机的ASIC解决途径。

本文介绍了数字调频立体声收音机的设计与实现。

其解决了传统的调频方案中体积大、调谐不方便、稳定性不好等这些缺点。

在本文中主要介绍了该设计的软件设计流程、硬件电路、系统测试。

该数字调频立体声收音机的MCU采用ATMega16单片机，单片机是本系统的核心器件。

由收音机模块TEA5767实现其频率的接收，LCD1602实时显示时间、频率以及音量，用24C16来存储频率，以TDA2822作为音频功率放大器，并通过机械电位器调音量。

本设计通过按键来实现调节频率大小，用DS1302实时显示时间。

关键词：单片机数字调频TEA5767 DS1302 TDA2822FM radio (FM Radio) has been occupying an important position in people's entertainment life. From the first to the transistor radio network radio now, through radio and enjoy the life is always the pursuit of life style. Now, with the rise of consumer electronics, prosperity and development of digital electronics, is engaged in the consumer electronics design businesses don't forget such as intelligent mobile phone, MP3, portable Video players and other products of embedding the FM part. FM can be the traditional solution disadvantages of large volume, inconvenient circuit tuning, poor stability. In order to solve the above problem, semiconductor, many have sought FM receiver ASIC solution. This paper introduces the design and Realization of digital FM stereo radio. The solution to the frequency modulation scheme in the traditional large volume, tuning is not convenient, the stability is not good, these shortcomings. In this paper mainly introduces the system software design process, the design of the hardware. The digital FM stereo radio MCU using ATMega16 SCM, SCM is the core device of the system. The TEA5767 radio module can receive the frequency, LCD1602 real-time display of time, frequency and volume, use 24C16 to store the frequency, with TDA2822 as the audio power amplifier, and by mechanical potentiometer to adjust the volume.This design through the button to adjust frequency, using DS1302 real-time display.Keywords: single chip digital FM TEA5767 DS1302 TDA2822目录摘要 (1)Abstract (2)第一章系统结构及功能介绍 (4)1.1 系统工作原理概述 (4)1.2 系统的特点和使用 (5)1.2.1 系统的特点 (5)1.2.2 使用说明 (5)第二章硬件系统的设计 (6)2.1调频收音功能的实现和电路 (8)2.1.1调谐收音功能的实现 (8)2.2 音量调节和音频放大电路[1] (13)2.2.1音频放大电路[2] (14)2.3.1 DS1302引脚功能表及内部结构图 (15)2.3.2 DS1302的控制字节说明 (15)2.4键盘和显示电路 (17)2.4.1键盘 (17)2.5.2显示 (18)第三章系统软件设计 (19)3.1 主程序部分 (19)3.2电台调谐功能软件设计流程图 (20)3.3音量调节功能软件流程图 (22)第四章系统测试 (23)4.1 TEA5767的频率输入方式和存储 (23)4.2 LCD显示 (23)4.3 时钟模块DS1302 (23)4.4 系统的主要技术指标 (23)第五章结束语 (24)致谢 (25)第一章 系统结构及功能介绍1.1 系统工作原理概述本系统以TEA5767作为收音模块来频率的接收，和单片机ATmega16作为控制中心，系统结构如图1-1所示。

基于51系列单片机的调频收音机的设计陈超东华理工大学机械与电子工程学院08062120摘要随着科学技术的发展，调频收音机的应用十分广泛，尤其消费类占有相当的市场。

从分立元件组成的收音机到由集成电路组成的收音机，调频收音机技术已达到十分成熟的地步。

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。

从普通的调幅收音机到高级调频收音机，调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。

本课题主要研究调频收音机的设计全过程，介绍一种基于51系列单片机的调频收音机，~，。

该系统主要由电源模块、控制模块、显示模块和调频模块，功放模块组成。

它以51单片机为核心，控制TEA5767调频芯片及LED数码管实现调频收音与显示频率，并通过功放播音。

该设计将是一台工作稳定、高性能、体积小、易调谐、接收灵敏度高、参考频率选择灵活、可实现自动搜台的调频收音机。

关键词：调频收音机； 51系列单片机； TEA5767芯片AbstractWith the development of science and technology, FM radio is widely used, especially consumer occupies a considerable market. From discrete components radio to consist of Integrated Circuits Radio, FM radio technology has reached a very mature stage.Radio from its birth date, not only facilitate the media dissemination of information, but also promoted the modern electronic technology and the development of more advanced telecommunications equipment. From the ordinary AM radio to senior FM radio, FM radio with high technology content and high quality has been widely welcomed.The main topic on FM radio design process, based on the51 Series MCU FM radio, can realize the automatic frequency range between ~, adjustable. The system is mainly composed of a power supply module, control module, display module and a modulation module, power amplifier module. With51 single-chip microcomputer as the core control chip, TEA5767FM and LED digital control to achieve the FM radio frequency power amplifier and display, and the broadcast. The design will be a stable work, high performance, small volume, easy tuning, high receiving sensitivity, frequency reference selection is flexible, can realize the automatic searching FM radio.Key words: FM radio；The 51 Series MCU；TEA5767 chip目录第一章绪论 (1)第二章系统总体设计方案 (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (5) (5)第三章系统硬件电路的设计与实现 (6)控制模块设计 (6)调频模块设计 (6)键盘电路 (7)显示模块设计 (8)功放模块设计 (8)电源模块设计 (9)第四章系统的软件设计 (10)主程序设计 (10)TEA5767的主要功能特征 (10)TEA5767的管脚说明及其基本的外围电路 (11)TEA5767的应用电路 (12)第五章系统调试 (14) (14) (14) (15).......................................................................................15第六章总结 (16)参考文献 (17)附录一 (18)附录二 (19)第一章绪论1888年德国科学家赫兹，发现了无线电波的存在。

调频收音机设计论文摘要：TEA5767音频输出具有立体声方式，也可以采用单声道输出，具体方式可以通过编程设定，为简化设计，本设计功放部分采用TDA2030单声道A类音频放大芯片，功放芯片使用TDA2030，供电采用±5V供电。

TEA5767系列单片数字收音机就被广泛地应用在数字音响，便携式CD、VCD、DVD、MP3、MP4、手机、PDA等数字消费电子系统中。

但是该数字收音机芯片与传统的超外差式收音机的调谐原理不太相同，传统的超外差式收音机的固定频率为10.7MZ，而TEA5767系列数字收音机的固定中频为225KHz，由于固定中频不同，锁相环系统的软件控制就有很大的差别。

一、设计方案本设计是一个数字调频收音机，就是接收这些频率调制的无线电信号，经过解调还原成原信号的电子设备。

FM Radio电路一般主要由接收天线、振荡器、混频器、AGC（自动增益控制）、中频放大器、中频限幅器、中频滤波器、鉴频器、低频静噪电路、搜索调谐电路、信号检测电路及频率锁定环路、音频输出电路等组成。

本设计就是用单片机控制集成了上述所有FM功能的专用芯片，设计一个数字FM收音机系统。

本设计采用模块化设计，整个系统由控制模块、FM音频模块、电源模块和功放模块组成，系统的整体方案框图如下图1：二、电路设计（1）控制模块。

控制模块是本设计的核心，通过外围电路和向TEA5767芯片写入相关程序，控制部分要实现能够改变收音机的接收频率、工作模式、音量等各项参数的功能。

因此必须需要一个微控制器才能达到要求，本设计采用STC89C52单片机作为系统的控制核心。

微控制器部分以STC89C52为核心，包括复位电路，晶振电路和按键控制电路。

时钟电路是计算机的心脏，它控制着计算机的工作节奏。

单片机允许的时钟频率是因型号而异的，STC89C52典型值为1105926MHZ，本设计采用的就是典型值。

单片机STC89C52内部都有一个反相放大器，XTAL1、XTAL2分别为反相放大器输入和输出端，外接定时反馈元件以后就组成振荡器，产生时钟送至单片机内部的各个部件。

模拟电子课程设计——收音机套件组装与调试目录一、设计目的 (3)二、设计要求 (3)三、主要器材 (3)四、设计思路 (4)五、设计过程 (4)5.1设计步骤 (4)5.1.1安装 (4)5.1.2焊接 (4)5.1.3装成 (4)5.1.4直流测量 (4)5.2收音机工作原理 (4)5.2.1 无线电的发送与接收 (4)5.2.2 收音机的基本工作原理 (5)5.3博士-618收音机的电路原理图 .......................... 错误！未定义书签。

5.4元器件识别 (6)5.4.1 电阻的测量 (6)5.4.2 电容的测量 (7)5.4.3 电感的测量 (8)5.4.4 三极管的测试 (8)5.5收音机组装与调试 (8)5.5.1频率调整 (8)一、设计目的1、学习超外差式收音机的基本工作原理；2、通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机装配工艺；培养动手能力及严谨的科学作风。

3、通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。

二、设计要求1、对照收音机电路图看接线图；2、了解电路图的符号，并与实物对照；3、根据技术指标测试元器件的主要参数；4、认真仔细焊接电路板；5、安装收音机并对其进行调试。

三、主要器材1、收音机套件一套；2、工具一套;3、数字万用表一个；4、稳压电源一个；5、中波扫频仪一台。

6、元件明细图四、设计思路通过对博士618收音机元件，焊接、组装、调试的过程。

增加我们的动手能力及对高频电子线路这门课的认识五、设计过程5.1 设计步骤5.1.1安装1.首先对元件明细图表认清元件，核对数量。

然后用两只φ2.5x4的丝杆把可变电容器拧在线路板上。

2.把三只中频变压器和两只音频变压器对照印制板电路图安装在线路板上，这样一来线路板就被装上的几个原件分隔成了几块，然后再找出每一块中需要的元件，一一对号安装，这样安装不易出错，也比较容易。

【关键字】论文调幅收音机的研制论文一、前言有时候我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。

要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。

所谓实习就是要我们自己实际的去练习，去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。

搞要：通过这次电子工艺实习，我深刻的认识到了，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难。

这次实习我真的很高兴，主要是自己亲自参与并弄好了一个收音机。

虽然是第一次自己亲手做实验，但是我在这次实习中认识到，只有自己亲手做了，才会明白其实很多事是很简单的，只要你敢做，就没有你做不到的事。

二、整机原理框图；1、总体概述: 常用典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。

Automatic Gain Control自动增益控制; 根据输入信号调整缩小倍数，使输出信号幅度一致。

从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行缩小（中放一超外差调幅收音机基本原理方框图般有两级，是对固定中频频率进行缩小的调谐缩小器，所以它的缩小倍数和选频特性都可以做得比较理想）；再把缩小了的中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级缩小，然后去激励功率输出级输出足够的功率去推动喇叭发声。

三、原理图四、各单元原理分析一）、输入回路：从磁性天线感应的调幅信号送入C1a、C2(双连可变电容器)(调台的钮)和B1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管V1的基极。

毕业设计（论文）调频收音机设计摘要随着科学技术的发展，调频收音机的应用十分广泛，尤其消费类占有相当的市场。

从分离元件组成的收音机到由集成电路组成的收音机，调频收音机技术已达到十分成熟的地步。

从普通的调幅收音机到高级调频收音机，调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。

本课题主要研究调频收音机的设计全过程，各部分电路的组成、作用、性能指标和工作原理。

设计方法主要采用了两块集成电路TA7335P和FS2204，使电路设计变的简单。

主要的设计思路是：由天线、输入回路、高频放大电路、混频电路、本机振荡电路、中频放大电路、鉴频电路、低频功率放大电路、扬声器组成。

本课题设计成果，基本上满足要求，性能指标符合。

本电路缺点的是音质噪声大，电路还有一点失真等等，还需改进。

关键词调频收音机发展、调频收音机、调频收音机设计毕业设计（论文）ABSTRACTABSTRACTAlong with the development of science and technology, FM radios are widely used, especially consumer accounts for a sizeable market. Separation of components from the radio component of the integrated circuit components from the radio, FM radio technology has reached a very mature stage. From the ordinary AM radios to senior FM radios, FM radio to a higher technological content and high sound quality has been widely welcomed.The main research topics FM radio entire process of design, the circuit of the composition, function, performance and principle. Design methods used two ICTA7335P and FS2204, the circuit design of a simple change. The main design ideas : from antenna input circuit, high-frequency amplifier, mixer circuit, the machine oscillation circuit, IF amplifier, Kam-frequency circuit, low-frequency power amplifier, loudspeakers component.Design results of this project, basically meet the requirements with performance indicators. The shortcomings of the circuit noise is the sound quality, there is little distortion circuit, and so on, need to improve.Keywords FM radio, FM radio, FM radio design目录摘要 (I)ABSTRACT (Ⅱ)1绪论 (1)1.1课题背景 (1)1.2课题概论 (1)2调频收音机设计 (2)2.1调频广播与单声道调频收音机的基本组成 (2)2.1.1调频波的特点 (2)2.1.2调频广播的优点 (3)2.1.3 单声道调频收音机基本组成及信号流程 (4)2.2调频头电路 (4)2.2.1 调频头电路的组成、作用与要求 (5)2.2.2 输入回路 (7)2.3高频放大电路 (7)2.3.1晶体管共基极高放电路 (8)2.3.2场效应管共源极高放电路 (9)2.4变频电路 (11)2.5自动频率控制电路（AFC） (12)2.6调频头电路实例分析 (13)2.7中频放大电路 (13)2.7.1作用与性能要求 (13)2.7.2电路分析 (14)2.7.3调谐回路的种类 (16)2.7.4典型实例分析 (17)2.8 鉴频电路与去加重电路 (17)2.8.1鉴频电路 (17)2.8.2鉴频的基本方法 (18)2.8.3电路分析 (20)2.9低频放大电路 (20)2.9.1作用、构成、性能要求 (21)2.9.2电路分析 (23)2.9.3典型实例分析 (24)2.10整机电路分析 (24)2.10.1集成电路调频/调幅收音机设计 (25)3结论 (26)参考文献 (27)附录A：调频头实例电路图 (28)附录B：中频放大电路图 (29)附录C：集成电路调频/调幅收音机电路图 (30)致谢 (31)电路专科毕业设计（论文）绪论绪论1.1课题背景随着科学技术的不断发展,新颖的调频收音机的不断出现,技术不断的提高,设计出来的收音机外型精致和小巧。

哈尔滨理工大学荣成学院《电工电子实训》——ADS-22调频、调幅教学收音机制作专业：机电一体化班级：机电09—2班学号：0930130220姓名：李鑫前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

本次课程设计就是将继承芯片焊接在印制电路板上，然后堆砌进行调试的过程。

本次实训用收音机ADS-22调频、调幅教学收音机。

该款收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。

课程设计的要求是分析调频接收系统各功能模块的工作原理，对所设计电路进行调试。

目录第1章绪论 (4)1-1本课程设计研究的对象及内容 (4)1-2本课程设计的目的 (4)1-3本课程设计的要求 (4)第2章产品简介 (5)2-1产品概述 (5)2-2产品主要性能指标 (6)2-3收音机工作原理 (6)2-4主要元件说明 (10)第3章焊装工艺 (14)3-1目的及要求 (14)3-2焊装步骤 (14)第4章检测与调试 (18)4-1通电前检测 (18)4-2试听 (18)4-3无台故障检修 (19)第5章结语 (21)第1章绪论1、1本课程设计研究的对象及内容1、1、1实训对象本次实训针对本校09级机电一体化专业在校专科生。
