第十三章 航空发动机燃烧室资料讲解

航空发动机燃烧室设计与优化研究航空运输业是现代交通运输系统中最重要的组成部分之一，而航空发动机则是航空运输的核心设备。

作为航空发动机的核心部件，燃烧室的设计和优化对于发动机的性能和可靠性具有至关重要的影响。

本文将从航空发动机燃烧室的结构和工作原理入手，探讨燃烧室设计和优化的相关研究内容。

一、航空发动机燃烧室结构和工作原理航空发动机燃烧室是燃料和空气在高温高压条件下混合燃烧的地方。

其主要结构由燃烧室本体、喷油器、点火器等组成。

燃烧室的工作原理是将经过压气机压缩后的空气漏进燃烧室内，与注入的燃料混合并点燃，所产生的高温气体通过燃气涡轮将机械能转化为动力，从而驱动飞机前进。

燃烧室设计和优化对于发动机性能和可靠性影响非常大。

优秀的燃烧室设计可以提高燃烧效率，降低排放，增强发动机动力性和可靠性。

在燃烧室的设计和优化中，研究人员通常需要考虑气体动力学、燃烧化学、热力学、材料科学等方面的因素。

二、燃烧室设计和优化的相关研究内容1.流场分析流场分析是燃烧室设计和优化的一个关键环节。

其主要任务是研究燃烧室内部气体的运动规律，如气流分布、涡流结构等。

燃烧室的进、出口以及喷油器的位置、数量和喷油角度等设计参数会对气流分布产生影响。

通过流场分析，可以优化各个参数，以获得最佳的气流分布效果。

2.燃烧化学分析在燃烧室内，燃料和空气混合后发生燃烧反应，生成高温高压的气体流。

这一过程涉及到燃烧化学，因此燃烧化学分析也是燃烧室设计和优化的重要研究内容之一。

燃烧化学分析的主要任务是研究燃料的燃烧机理和燃烧产物的组成以及其对发动机性能的影响。

通过燃烧化学分析，可以精确预测燃烧反应的产物和其排放产物，为排放控制和燃料选择提供理论基础。

3.热力学分析在燃烧室内，高温高压的气体流存在着很大的热应力，这会对燃烧室材料的选择和设计产生影响。

因此，热力学分析也是燃烧室设计和优化的一个重要环节。

热力学分析的主要任务是研究燃烧室内流体的热力学性质，如温度、压力、密度等变化规律。

机械工程中航空发动机燃烧室的热流场分析航空发动机是现代航空运输的基础设备，其中燃烧室是发动机的核心部件。

燃烧室内的热流场分析对于发动机的性能和可靠性具有重要意义。

本文将探讨机械工程中航空发动机燃烧室的热流场分析，重点介绍燃烧室内的热流动现象、热负荷分布以及燃气温度等关键参数的计算方法。

1. 热流动现象的分析燃烧室内的热流动现象主要包括燃烧室内部的热辐射、对流和传导。

燃烧室内部的燃烧过程产生的高温气体通过排气口排出，同时燃烧室内壁面与燃气之间的热传导和对流也会导致热量的传输。

因此，对于热流场分析来说，需要考虑不同机构的热辐射应用、对流传热特性和热传导过程。

2. 热负荷分布燃烧室内的热负荷分布是热流场分析的关键参数之一。

热负荷分布决定了燃烧室内不同部位的热量转移情况，对于热流场的分析与设计具有重要影响。

在燃烧室内，燃气温度、压力、速度等因素会影响热负荷的分布，因此需要对这些因素进行综合考虑，以得到准确的热负荷分布。

3. 燃气温度分析燃气温度是机械工程中燃烧室热流场分析的另一个重要参数。

燃气温度的高低会直接影响到发动机的性能和寿命。

燃气温度的分析涉及到燃烧室内的燃烧过程、燃气的组成和燃料的燃烧效率等因素。

通过数值模拟和实验测试等方法，可以得到燃气温度分布图，并对其进行分析和评估。

4. 计算方法与实验验证对于航空发动机燃烧室的热流场分析，计算方法与实验验证是不可或缺的。

计算方法主要通过建立数学模型来模拟和计算燃烧室内的热流动现象，其中包括雷诺平均湍流模型、湍流燃烧模型等。

通过数值方法计算得到的结果可以提供参考，但是需要通过实验验证来验证其准确性和可靠性。

5. 工程应用与发展趋势热流场分析在航空发动机研发与设计中具有重要应用价值。

通过对燃烧室内热流动现象、热负荷分布和燃气温度等参数的分析，可以改善燃烧室的设计，提高发动机的效率和寿命。

未来，随着计算机技术的不断发展和数值模拟方法的改进，航空发动机燃烧室的热流场分析将更加精确和可靠。

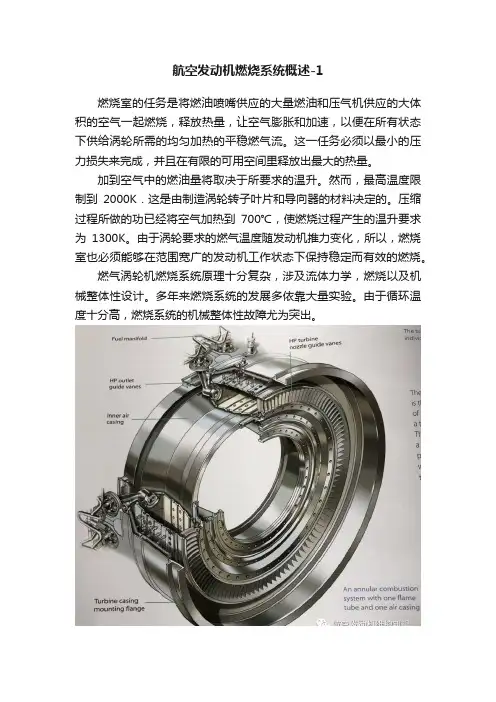

航空发动机燃烧系统概述-1燃烧室的任务是将燃油喷嘴供应的大量燃油和压气机供应的大体积的空气一起燃烧，释放热量，让空气膨胀和加速，以便在所有状态下供给涡轮所需的均匀加热的平稳燃气流。

这一任务必须以最小的压力损失来完成，并且在有限的可用空间里释放出最大的热量。

加到空气中的燃油量将取决于所要求的温升。

然而，最高温度限制到2000K．这是由制造涡轮转子叶片和导向器的材料决定的。

压缩过程所做的功已经将空气加热到700℃，使燃烧过程产生的温升要求为1300K。

由于涡轮要求的燃气温度随发动机推力变化，所以，燃烧室也必须能够在范围宽广的发动机工作状态下保持稳定而有效的燃烧。

燃气涡轮机燃烧系统原理十分复杂，涉及流体力学，燃烧以及机械整体性设计。

多年来燃烧系统的发展多依靠大量实验。

由于循环温度十分高，燃烧系统的机械整体性故障尤为突出。

现在目前PW1100G的燃烧室耐久性差问题，已经波及数十个用户的机队，造成某航空公司整体更换LEAP发动机。

燃烧系统的几个重要指标之间相互矛盾，比如提高燃烧室进气流量和降低燃烧室内部流速之间的矛盾。

高效燃烧与减少燃烧室压力损失的矛盾等。

这些矛盾只能以某种折中托妥协达到两全。

现代燃烧室的主要目标是提高燃烧效率的同时减少排放。

这是因为现代高增压比，高涡轮进口温度发动机会导致氮氧化物的急剧升高。

因为排放问题，催生了现代燃烧室采用贫油预混方式，点火之前与大量空气进行混合，贫油造成火焰不能稳定传播，且冷却问题尤为突出。

产生了新的火焰不稳定，熄火，气动或声学振动等问题。

从发动机压气机来的空气以高达500英尺／秒的速度进入燃烧室。

但是，因为这一速度太高，不适于燃烧，燃烧室必须做的第一件事是使空气扩压，即使之减速并提高其静压。

因为在正常混合比下燃烧着的煤油速度只是几英尺／秒，所以，任何燃油的火焰，即使在扩压的空气流中，那里现有大约80英尺／秒的速度，也会被吹走。

因此，必须在燃烧室中创造出一个低轴向速度的区域，以使火焰在发动机工作状态的整个范围内都一直在烧着。

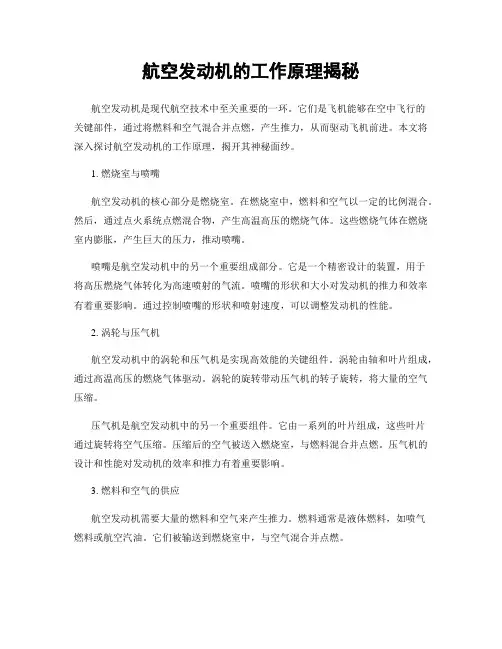

航空发动机的工作原理揭秘航空发动机是现代航空技术中至关重要的一环。

它们是飞机能够在空中飞行的关键部件，通过将燃料和空气混合并点燃，产生推力，从而驱动飞机前进。

本文将深入探讨航空发动机的工作原理，揭开其神秘面纱。

1. 燃烧室与喷嘴航空发动机的核心部分是燃烧室。

在燃烧室中，燃料和空气以一定的比例混合。

然后，通过点火系统点燃混合物，产生高温高压的燃烧气体。

这些燃烧气体在燃烧室内膨胀，产生巨大的压力，推动喷嘴。

喷嘴是航空发动机中的另一个重要组成部分。

它是一个精密设计的装置，用于将高压燃烧气体转化为高速喷射的气流。

喷嘴的形状和大小对发动机的推力和效率有着重要影响。

通过控制喷嘴的形状和喷射速度，可以调整发动机的性能。

2. 涡轮与压气机航空发动机中的涡轮和压气机是实现高效能的关键组件。

涡轮由轴和叶片组成，通过高温高压的燃烧气体驱动。

涡轮的旋转带动压气机的转子旋转，将大量的空气压缩。

压气机是航空发动机中的另一个重要组件。

它由一系列的叶片组成，这些叶片通过旋转将空气压缩。

压缩后的空气被送入燃烧室，与燃料混合并点燃。

压气机的设计和性能对发动机的效率和推力有着重要影响。

3. 燃料和空气的供应航空发动机需要大量的燃料和空气来产生推力。

燃料通常是液体燃料，如喷气燃料或航空汽油。

它们被输送到燃烧室中，与空气混合并点燃。

空气的供应是航空发动机工作的另一个关键因素。

通常，航空发动机会通过进气道从飞机外部吸入空气。

进气道的设计和位置对发动机的性能有重要影响。

一些高性能的发动机还可以通过压缩机将空气压缩，提高发动机的效率。

4. 温度和压力的控制航空发动机的工作过程中，温度和压力的控制至关重要。

高温高压的燃烧气体会对发动机的材料和结构造成巨大的压力和热负荷。

因此，发动机需要采取一系列的措施来控制温度和压力。

一种常见的控制方法是使用冷却系统。

冷却系统通过将冷却剂（如空气或燃料）引入发动机的关键部位，降低温度并保护发动机的结构。

此外，发动机还可以通过调整喷嘴的形状和喷射速度来控制温度和压力。

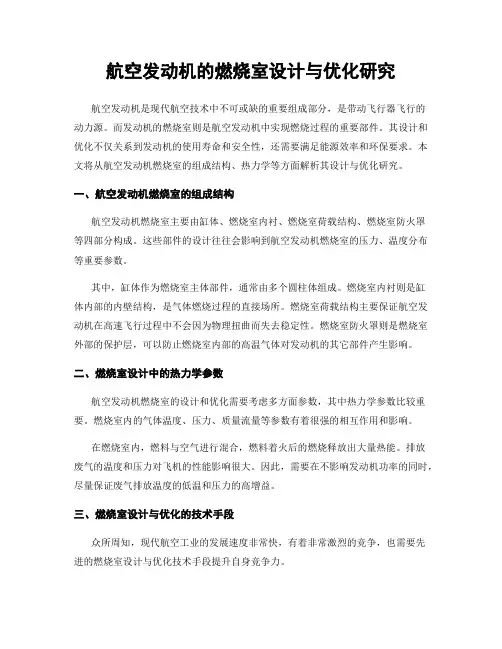

航空发动机的燃烧室设计与优化研究航空发动机是现代航空技术中不可或缺的重要组成部分，是带动飞行器飞行的动力源。

而发动机的燃烧室则是航空发动机中实现燃烧过程的重要部件。

其设计和优化不仅关系到发动机的使用寿命和安全性，还需要满足能源效率和环保要求。

本文将从航空发动机燃烧室的组成结构、热力学等方面解析其设计与优化研究。

一、航空发动机燃烧室的组成结构航空发动机燃烧室主要由缸体、燃烧室内衬、燃烧室荷载结构、燃烧室防火罩等四部分构成。

这些部件的设计往往会影响到航空发动机燃烧室的压力、温度分布等重要参数。

其中，缸体作为燃烧室主体部件，通常由多个圆柱体组成。

燃烧室内衬则是缸体内部的内壁结构，是气体燃烧过程的直接场所。

燃烧室荷载结构主要保证航空发动机在高速飞行过程中不会因为物理扭曲而失去稳定性。

燃烧室防火罩则是燃烧室外部的保护层，可以防止燃烧室内部的高温气体对发动机的其它部件产生影响。

二、燃烧室设计中的热力学参数航空发动机燃烧室的设计和优化需要考虑多方面参数，其中热力学参数比较重要。

燃烧室内的气体温度、压力、质量流量等参数有着很强的相互作用和影响。

在燃烧室内，燃料与空气进行混合，燃料着火后的燃烧释放出大量热能。

排放废气的温度和压力对飞机的性能影响很大。

因此，需要在不影响发动机功率的同时，尽量保证废气排放温度的低温和压力的高增益。

三、燃烧室设计与优化的技术手段众所周知，现代航空工业的发展速度非常快，有着非常激烈的竞争，也需要先进的燃烧室设计与优化技术手段提升自身竞争力。

首先是模拟技术的应用。

燃烧室是一个非常复杂的体系，现代CFD技术可以帮助工程师更直观地理解燃气动力学过程，优化燃烧室流场，并预测燃烧室的热力学参数。

其次是燃烧室材料和制造工艺的提升。

如高温合金结构材料、先进的制造工艺在一定程度上可以弥补模拟技术的局限性。

再次是优化燃料配方和燃烧技术。

根据不同的使用条件，燃烧室可以使用不同的燃料，使用不同的燃烧技术，以增加燃烧室的效率，降低排放，提高能源利用。

航空发动机燃烧室机匣的组成及选材分析3.1航空发动机的基本组成发动机是飞机的“心脏”，是推动飞机和整个航空工业蓬勃发展的源动力，20世纪下半叶世界航空动力呈加速发展态势，21世纪航空动力面临新的机遇，它将以更快的速度向前发展，并促使飞机和航空工业出现新的飞跃。

一般而言发动机由点火装置、燃烧室、装药和喷管四部分组成。

3.1.1点火装置发动机点火装置工作的基本要求是: 能保证主装药准确、可靠地点燃、点火延迟时间要短。

它的基本失效模式有发火失效和对发动机点火失效两种。

以往的型号研制经验表明，一般情况下，众多的结构可靠性评估续计变量中，以在规定时间内达到的点火压强为最佳统计变量。

3.1.2燃烧室燃烧室是燃料与空气混合并进行燃烧的地方，燃烧室工作的好坏直接影响发动机的性能，并关系到发动机的安全可靠性。

3.1.3装药一般选取受内压时的壳体应力为统计变量。

发动机药柱分为自由装填式和壳体粘接式两类。

对于自由装填式药柱，强度是足够的，通常不需要进行结构完整性分析。

对于壳体粘接式药柱，特别是内孔形状复杂的药柱，通常存在较严重的药柱强度问题，因为药柱从制造到使用的过程中，其内部会产生各种机械应力。

药柱失效的基本故障或基本机理，决定最终结果造成气体生成速率过低或过高。

在化学和结构两方面的损坏都表现为造成过高的壳体内压。

经验及分析表明，当壳体粘接式药柱受热载荷和工作压强载荷时，工作内压是应研究的主要载荷，以延伸率作为药柱结构可靠性评估的统计变量较为合理；而受加速度载荷和自重载荷时。

以强度作为药柱结构可靠性评估的统计变量较为合理。

上述观点已为多年来发动机的研制实践所证实。

3.1.4喷管航空发动机离心喷嘴主要有喷嘴壳体、旋流器、旋流室和喷口组成。

根据其自身工作条件及环境影响，其材料主要选用马氏体钢材2Cr13、3Cr13和4Cr13三种类型。

一般离心喷嘴有四种类型：单路、双路单室单喷口、双路双室单喷口及双路双室双喷口，分别具有不同的结构设计、性能和用途。

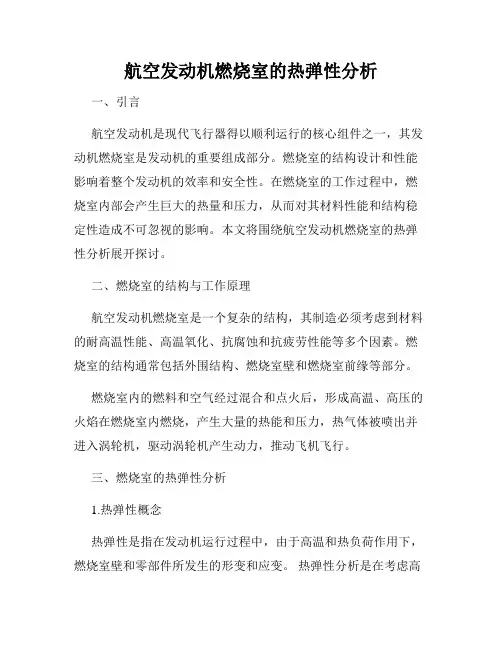

航空发动机燃烧室的热弹性分析一、引言航空发动机是现代飞行器得以顺利运行的核心组件之一，其发动机燃烧室是发动机的重要组成部分。

燃烧室的结构设计和性能影响着整个发动机的效率和安全性。

在燃烧室的工作过程中，燃烧室内部会产生巨大的热量和压力，从而对其材料性能和结构稳定性造成不可忽视的影响。

本文将围绕航空发动机燃烧室的热弹性分析展开探讨。

二、燃烧室的结构与工作原理航空发动机燃烧室是一个复杂的结构，其制造必须考虑到材料的耐高温性能、高温氧化、抗腐蚀和抗疲劳性能等多个因素。

燃烧室的结构通常包括外围结构、燃烧室壁和燃烧室前缘等部分。

燃烧室内的燃料和空气经过混合和点火后，形成高温、高压的火焰在燃烧室内燃烧，产生大量的热能和压力，热气体被喷出并进入涡轮机，驱动涡轮机产生动力，推动飞机飞行。

三、燃烧室的热弹性分析1.热弹性概念热弹性是指在发动机运行过程中，由于高温和热负荷作用下，燃烧室壁和零部件所发生的形变和应变。

热弹性分析是在考虑高温和热负荷作用下的燃烧室变形及零部件变形的情况下，对燃烧室的材料性能和结构稳定性进行分析。

2.热应力分析热应力是指由于燃烧室内部的高温和热负荷的作用下，燃烧室内壁所受到的内部应力。

当燃烧室的温度和热负荷增加时，其内壁的热膨胀率也随之增大，这会对内部壁面产生拉伸应力。

因此，高温环境下燃烧室的材料强度和刚度分析对于保持燃烧室的稳定性和提高其寿命具有重要意义。

3.热疲劳分析热疲劳是指由于温度变化和热负荷的交替作用下，材料内部所发生的变形和极限荷载下的断裂。

燃烧室内部材料的高温、高压、高速度等多重因素综合作用，会导致其内部材料极受到热疲劳的作用，从而降低燃烧室的寿命。

4.热扰动分析热扰动是指由于燃烧过程中的火焰、燃烧产物和高温气流等的作用下，对燃烧室内部的流场产生的扰动。

热扰动会对燃烧室的燃烧效率和稳定性产生影响。

燃烧室的内部结构必须具备压强变化的承受能力，从而保持其结构的稳定性。

四、燃烧室的热弹性分析方法1.数值仿真法数值仿真法是利用计算机技术对燃烧室的热弹性进行模拟与计算。

航空航天航空发动机的燃烧过程分析航空航天发动机是现代航空航天领域中必不可少的关键设备，而发动机燃烧过程的分析对其性能的提升和安全性的保障起着重要作用。

本文将对航空航天发动机的燃烧过程进行分析，从燃料供给到燃烧效果评估，探讨其在航空航天领域中的重要性及影响因素。

一、燃料供给系统燃料供给系统是航空航天发动机的重要组成部分，它直接影响到发动机燃烧过程的稳定性和效率。

燃料供给系统主要由燃油泵、喷油嘴、燃油过滤器等部件组成。

燃油泵负责将燃料从油箱中压送至喷油嘴，而喷油嘴则将燃料均匀地喷入燃烧室中。

燃油过滤器的作用在于过滤燃料中的杂质，以防止对发动机产生不良影响。

二、燃烧室结构燃烧室结构对燃烧过程的质量和效率具有重要影响。

燃烧室通常由燃烧室壁和燃烧室头部组成。

燃烧室壁的作用是防止燃烧产生的高温气体对外界环境产生损害，同时也起到冷却燃烧室的作用。

燃烧室头部则负责将燃料与氧化剂混合，并提供适当的燃烧条件，使燃烧过程能够顺利进行。

三、燃烧过程与性能分析燃烧过程是航空航天发动机工作过程中的核心环节，其质量和效率直接影响到发动机的性能。

燃烧过程主要包括燃料与氧化剂的混合、燃烧和燃烧产物排放等阶段。

首先，燃料与氧化剂的混合是燃烧过程的关键步骤。

燃料和氧化剂需要在燃烧室中充分混合，以实现完全燃烧。

混合过程的效果直接影响到燃烧效率和能量转化率。

其次，燃烧阶段是燃烧过程的核心。

在燃烧室中，燃料与氧化剂的混合物在火花引燃或者高温条件下被点燃，产生高温高压气体，推动涡轮旋转并输出功率。

燃烧过程的稳定性和速率对发动机的工作效果和寿命有着重要影响。

最后，燃烧产物排放对环境和人体健康造成的影响也不可忽视。

航空航天发动机燃烧过程中会产生大量的废气和排放物，如二氧化碳、氮氧化物等。

减少燃烧产物排放对节能环保具有重要意义。

四、发动机燃烧过程的优化与挑战发动机燃烧过程的优化旨在提高燃烧效率、减少能量损失和排放物产生。

在航空航天领域中，燃烧过程的优化对提升航空器性能、减少燃料消耗具有重要意义。

第一章航空发动机燃烧室概述航空发动机燃烧室是航空发动机中一个至关重要的组件，其主要功能是将燃料和氧气混合并点燃，产生高温高压气体以提供动力驱动发动机运转。

在燃烧室内，燃料和氧气混合物在高温高压条件下燃烧，释放出巨大的能量。

这些能量会转化为高温高压气体，通过喷嘴喷出，推动涡轮叶片旋转，进一步驱动发动机的转子部分。

燃烧室的设计和性能对于航空发动机的整体性能至关重要。

一个优秀的燃烧室应当能够实现高效的燃烧，产生最大的推力，并且具有良好的耐久性和可靠性。

燃烧室的设计涉及到多个方面的考虑，包括燃烧室形状、燃料喷射和点火系统、冷却方法、喷嘴设计等。

首先，燃烧室的形状对于燃烧效率和喷嘴出口速度有着重要影响。

常见的燃烧室形状有圆筒形和环形燃烧室。

圆筒形燃烧室具有简单的结构，易于制造，但燃烧效率相对较低。

环形燃烧室则能够更好地扩大喷嘴出口速度，提高推力。

其次，燃料喷射和点火系统的设计对于燃烧室的性能和稳定性至关重要。

燃料喷射系统需要确保燃料均匀地喷入燃烧室，并与空气充分混合。

喷射角度、喷嘴口径和布置都会影响喷射效果。

而点火系统则需要确保燃料可靠地点燃，点火的时机和稳定性对于燃烧效率和推力输出也有重要影响。

另外，燃烧室还需要采取有效的冷却措施，以保证燃烧室内部能够承受高温高压的工作环境。

常用的冷却方法包括内壁冷却、外壁冷却和衬套式冷却。

内壁冷却通常通过将一部分空气引入燃烧室内壁冷却腔进行冷却。

外壁冷却则是通过在燃烧室外壁设置冷却排管，从而将热量传导到发动机外部。

衬套式冷却是在燃烧室墙壁上加装陶瓷衬套，起到隔热的作用。

最后，喷嘴的设计对于燃烧室推力输出和燃烧效率也有重要影响。

喷嘴的形状和大小会影响喷射速度和喷射方向。

常见的喷嘴形状有圆形喷嘴、方形喷嘴和扇形喷嘴等。

总的来说，航空发动机燃烧室是发动机中非常重要的一个组件，它直接影响着发动机的性能和可靠性。

一个优秀的燃烧室应当能够实现高效的燃烧、产生巨大的推力，并具有良好的耐久性和可靠性。
