输电线路常用金具图文及参数2016.5.1.

输电线路常用金具图文及参数2016.5.1.

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

电力金具选型手册输电线路金具选型

电力金具选型手册输电线路金具选型

电力金具选型手册输电线路金具选型电力线路金具选型手册（2007版）目录：A悬垂线夹1、悬垂线夹（XGU中心回转式）2、悬垂线夹（XGU带碗头挂板）3、悬垂线夹（XGU带U形挂板）4、悬垂线夹（XGU防磨型）5、悬垂线夹（XGT型）6、悬垂线夹（XGT、XGJ）7、悬垂线夹（XGH提包式）本手册主要介绍电力线路金具中的悬垂线夹。

悬垂线夹是一种用于固定电力线路的金具，具有承载能力强、安装方便等优点。

以下是各种型号的详细介绍：1、悬垂线夹（XGU中心回转式）该型号悬垂线夹采用中心回转式设计，可以使电缆得到更好的支撑和固定，适用于各种电力线路。

2、悬垂线夹（XGU带碗头挂板）该型号悬垂线夹带有碗头挂板，可以更好地固定电力线路，适用于各种电力线路。

3、悬垂线夹（XGU带U形挂板）该型号悬垂线夹带有U形挂板，适用于各种电力线路，具有安装方便、承载能力强等优点。

4、悬垂线夹（XGU防磨型）该型号悬垂线夹采用防磨设计，可以有效地延长使用寿命，适用于各种电力线路。

5、悬垂线夹（XGT型）该型号悬垂线夹采用特殊材料制造，具有抗腐蚀、耐磨损等特点，适用于各种电力线路。

6、悬垂线夹（XGT、XGJ）该型号悬垂线夹采用多种材料制造，具有承载能力强、安装方便等优点，适用于各种电力线路。

7、悬垂线夹（XGH提包式）该型号悬垂线夹采用提包式设计，可以更好地固定电力线路，适用于各种电力线路。

总之，本手册介绍的各种型号的悬垂线夹具有各自的特点和优点，可以根据实际需要进行选择和使用。

8、悬垂线夹（XGF 500KV线路用）本款悬垂线夹适用于500KV线路，采用XGF设计，具有良好的悬挂性能和耐腐蚀性能。

该线夹的使用可以有效提高线路的稳定性和安全性。

9、悬垂线夹（XGF下垂式500KV线路用）XGF下垂式500KV线路用悬垂线夹是一种专门为下垂线路设计的线夹，其设计能够有效降低线路的下垂量，提高线路的稳定性和安全性。

该线夹还具有良好的耐腐蚀性能和悬挂性能。

输电线路设计—金具

输电线路设计—金具

输电线路设计—金具一、金具的种类在输电线路设计中，常见的金具种类包括电杆顶金具、拉线夹、悬挂夹、接地棒等。

它们各自有着不同的作用和用途。

1.电杆顶金具：用于固定、连接电杆和导线。

主要有插接式电杆顶金具和压接式电杆顶金具两种。

插接式电杆顶金具通常由螺栓、支座和插头等组成，便于更换和维修。

压接式电杆顶金具则采用压接方式将导线连接到电杆上，具有较高的接触面积和强度。

2.拉线夹：用于连接绝缘导线和拉线，通常由夹体、固定螺栓、垫圈等组成。

拉线夹需要具备良好的电气性能和导线的承载能力，以保证线路的正常输电。

3.悬挂夹：用于固定输电线路的间隙裸电缆，使其保持一定的张力和支撑。

悬挂夹通常由夹线体、固定螺栓、挂环等组成，抗拉强度要求较高。

4.接地棒：用于将输电线路接地，以保证人身安全和降低雷击可能性。

接地棒需要选择导电性能较好的材料，并进行良好的接地接口处理。

二、金具的选材金具的选材直接影响到线路的稳定性和安全可靠性。

一般情况下，金具的选材要考虑以下几个方面：1.金具的导电性能：选用电导率较高的材料，以减小电阻，降低能量损耗。

2.金具的耐腐蚀性：金具在户外使用，常接触到各类大气环境，容易受到风吹日晒、雨水侵蚀等，因此需要选择能够抵抗腐蚀的材料。

3.金具的强度和韧性：金具需要承受一定的张力和外力，因此需要具备足够的强度和韧性，以保证其不会发生损坏、折断等情况。

4.金具的可靠性：金具的可靠性是确保线路安全运行的重要因素。

因此，在选材时需要考虑金具的寿命、使用环境和工艺要求等因素，以保证金具的可靠性和稳定性。

三、设计要点和注意事项在进行输电线路金具设计时，需要注意以下几个要点和注意事项：1.合理确定金具间距和张力：金具的间距和张力的确定需要综合考虑导线的类型和规格、线路的长度和负载情况等因素。

间距过大或张力过小都会影响线路的稳定性，导致电线路的功率损失和负载能力下降。

2.金具的防震设计：金具需要具备一定的抗震能力，以防止地震等自然灾害对线路的破坏。

10kV及380_220V配电线路通用设计-精品文档

10kV及380_220V配电线路通用设计-精品文档
0
800
120
单回耐张（ZN杆型） 单回耐张(终端D杆型）
单回分支（F杆型）
600
单回耐张(跨越K杆型）
1000
双回耐张（2NJ1杆型）
700
700
2.4
“4.4 杆塔部分”阐述了本版通用设计采用
预应力钢筋混凝土电杆及普通钢筋混凝土电杆，其强度
安全系数分别不应小于1.8和1.7 。线路中较长的耐张
个模块，112种型式。
1.3 给出了江西省典型II气象区内各种型号导线 的应力弧垂表，总计28张图表构成了通用设计机械和 电气计算的基础。 1.4 根据配电线路的特点，添加了金具、绝缘子、
柱上开关及电缆终端布置、接地及导线接续等内容， 使得通用设计图纸更趋完善、实用。
二、10kV架空配电线路通用设计使用说明
大气 温度 （℃）
正 常 情 况
风速（m/s）
2.3 “4.2导线选取和使用”介绍了导线截面的
确定、导线型号选取、导线适用档距、安全系数及允
许最大直线转角角度、导线参数。
10kV导线型号选取、适用档距、安全系数及允许最大直线转角角度
导线分类 适用档距 L(m) 导线型号 JKLYJ-10/50 JKLYJ-10/70 JKLYJ-10/95 JKLYJ-10/120 JKLYJ-10/150 JKLYJ-10/185 JKLYJ-10/240 LGJ-50/8 LGJ-70/10 LGJ-95/15 LJ-120 LJ-150 LJ-185 LJ-240 LGJ-50/8 LGJ-70/10 LGJ-95/15 LGJ-120/20 LGJ-150/20 LGJ-185/25 LGJ-240/30 安全系数 3 4 4.5 5.5 6 6 6.5 7.5 8.5 10.5 6 6 6.5 7 4.5 5 6 7 7.5 10 12 导线允许最大直线转角 （°） 15 15 15 15 12 10 8 15 15 15 15 12 10 8 12 10 8 8 8 8 8

10KV及以上架空线路、变电站电力金具技术规范书

10KV及以上架空线路、变电站电力金具技术规范书

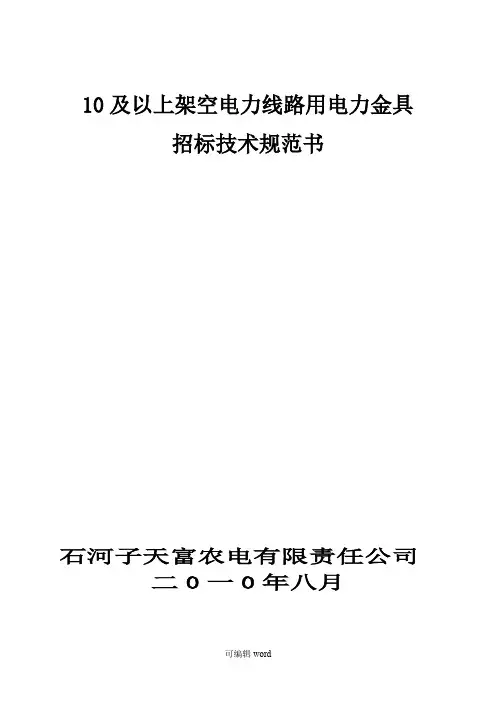

10及以上架空电力线路用电力金具招标技术规范书石河子天富农电有限责任公司二0一0年八月10及以上架空电力线路用电力金具招标技术规范书一、总则⒈投标者必须仔细阅读包括本技术规范书在内的招标文件中的所有条款。

投标者提供的技术规范应符合招标文件所规定的要求。

⒉本技术规范书仅适用于10及以上架空电力线路用电力金具的招标。

它规定了10及以上架空电力线路用电力金具应遵循的基本技术原则，包括10及以上架空电力线路用电力金具技术性能、引用标准、使用条件、提供技术文件以及10及以上架空电力线路用电力金具的具体技术参数和要求等内容。

3. 本技术规范书如果投标者没有以书面形式对本技术规范的条文提出异议，则意味着卖方提供的产品完全符合本技术规范的要求。

如有异议，应在投标过程中一次性完整地以“对技术规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

4. 本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。

5. 本技术规范书经买、卖双方确认后，与合同正文具有同等的法律效力。

6. 本技术规范书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。

7. 本技术规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。

二、投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

⒈投标人或制造商应提供本次投标产品的销售记录及相应的最终用户的使用情况证明。

⒉投标人或制造商应提供具有权威机关颁发的–9000系列的认证书或等同的质量保证体系认证证书。

⒊投标人或制造商应提供具有履行合同所需的技术和主要设备等生产能力的文件资料。

⒋投标人应提供本次投标产品的生产许可证。

⒌投标人应提供本次投标产品的技术数据表和有关技术资料。

⒍投标人或制造商应提供投标产品全套有效的型式试验报告。

⒎产品适用的标准说明。

⒏与本次评标有关的其他有效的技术文件资料。

三、技术文件的提交产品出厂时应附带如下技术文件：⒈产品合格证；⒉产品使用说明书；⒊产品出厂试验报告；四、质量保证⒈制造厂家应在产品质保期内，负责更换所有缺陷产品。

输电线路金具

输电线路金具

27
由于爆炸的巨大压力和爆压可适应于任何断面形状， 当铝钢截面很大(如LGJQ型导线)时，可以将钢芯的对接改 为搭接(将两根钢芯插入同一管内，两根钢芯被互相挤紧以 产生很大的摩擦力)型式(因为钢芯较小，铝管内径容许)。 爆压采用的接续钢管仍然是无缝钢管，但管长可减少 约一半，管壁减薄。其不但可节约材料，而且在放线时， 可避免其过放线滑车时蹩弯压接管。
图5.6 钢芯铝绞线及钢芯铝合金绞线用液压接续管
15
表5-6
16
4)钢芯搭接液压接续管(JYD- × × ×/ × × 型) 其适用于安装GB1179-1999《圆线同心绞线》的钢芯铝绞线。 接续管的结构及尺寸规范见图5.7及表5-7。
图5.7 钢芯搭接液压接续管 表5-7
17
18
5) (83)标准钢芯铝绞线钢芯对接型液压接续管 其适用于安装(83)标准钢芯铝绞线。 接续管的结构及尺寸规范见图5.8及《金具手册》。
3
二、接续金具的一般要求： 对于接续导线的接续金具，其既承受导线的全部 拉力，同时又是导电体。因此，此类接续金具接续后 必须满足以下条件： （1）接续点的机械强度应不小于被接续导线计算 拉断力的90%。 （2）接续点的电阻应不大于被接续等长导线的电 阻； （3）接续点在额定电压下长期通过最大负荷电流 时的温升不得超过导线的温升。 以上条件的满足除取决于金具的尺寸外，主要由金 具的安装质量保证。因此，要求接续金具的安装必须严 格遵照有关施工技术规程所规定的程序认真进行，以保 证接续点的机电性能稳定可靠。
图5-13 爆压接续
常用的爆压接续管有以下几种:
28
1）椭圆形爆压接续管(JTB-××/××型)
--接续管断面呈椭圆形，主要用于中小截面的铝绞线和钢 芯铝绞线。导线搭接于管中。 爆压接续管的长度比钳压接续管短。定型的爆压椭圆形接续 管的长度为： 70mm2及以下钢芯铝绞线用爆压接续管的长度为钳压管长度为钳压接续管 长度的1/3。 在工程施工中，如果爆压接续管供货不及时，可以按上述原 则用钳压管改制。 椭圆形爆压接续管的结构及尺寸规范见图5.14及表5-12。

输电线路金具ppt课件

输电线路金具ppt课件

篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
瓷质防污型绝缘子，增加了爬电距离。安装前应逐个表面清洗干净，逐个外观检 查。安装时检查碗头球头与弹簧销子之间的间隙。安装好弹簧销子的情况下球头 不得从碗头中脱出。验收前应清除表面污垢。

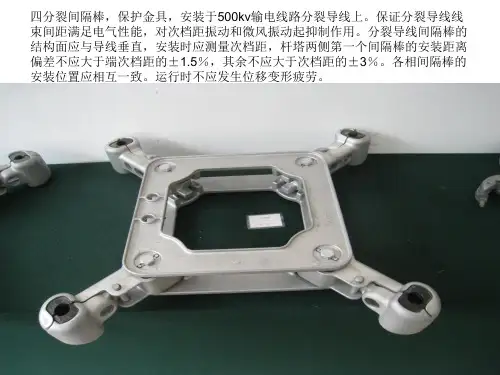

四分裂间隔棒，保护金具，安装于500kv输电线路分裂导线上。保证分裂导线线 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统 束间距满足电气性能，对次档距振动和微风振动起抑制作用。分裂导线间隔棒的 结构面应与导线垂直，安装时应测量次档距，杆塔两侧第一个间隔棒的安装距离 偏差不应大于端次档距的±1.5％，其余不应大于次档距的±3％。各相间隔棒的 安装位置应相互一致。运行时不应发生位移变形疲劳。
