服装工业制版第三章推版知识

4典型款式的制板与推板4.1 下装的制板与推板4.1.1西服裙西服裙分一前片和两后片，前片共有四个省，前中心有一暗裥，每个后片有两个省，后中装拉链，后开衩，使用全里子，里子下摆悬空。

西服裙的规格尺寸及图示说明见表4.1.1，西服裙的工艺要求及缝制工艺说明见表4.1.2。

表4.1.1 西服裙的规格尺寸及图示说明合约号04NMKC2681 款号2621136A 品名西服裙规格尺寸单位：cm号型部位155/64A 160/66A 165/68A 档差腰围W 66 68 70 2臀围H 92.2 94 95.8 1.8腰臀深WHL 19.5 20 20.5 0.5裙长L 57.5 60 62.5 2.5表4.1.2 西服裙的工艺要求及缝制工艺说明单位:cm1)西服裙工业制板西服裙制图采用中间号型160/66A，腰围加放松量2cm，臀围加放松量是4cm。

结构制图见图4.1.1。

在西服裙净样的基础上，四周加上缝份，在需要标位处打剪口，在省尖点处打孔定位，完成西服裙的面布样板见图4.1.2，里布样板见图4.1.3。

2)西服裙工业推板选取中间号型规格样板作为标准母板，选定裙片前后中心线作为推板时的纵向公共线，臀围线作为横向公共线，在标准母板的基础上推出大号和小号标准样板。

各部位档差及计算公式见表4.1.3。

西服裙前片推板见图4.1.4，西服裙后片推板见图4.1.5，西服裙腰头及腰衬的推板见图4.1.6。

图4.1.1 西服裙结构制图图4.1.2 西服裙面布样板图4.1.3 西服裙里布样板表4.1.3西服裙各部位档差及计算公式图4.1.4 西服裙前片推板图4.1.5 西服裙后片推板图4.1.6 西服裙腰头和腰衬的推板4.1.2 牛仔裤牛仔裤男女没有区别，应用也非常广泛。

款式特点：低腰、紧身、后裤片左右各有一贴袋，兜屁股、装铜扣、皮标签，面料坚固、结实。

牛仔裤的规格尺寸及图示说明见表4.1.4 ，牛仔裤的工艺要求及缝制工艺说明见表4.1.5 。

服装制版推板服装制版推板是一种常见的制版工具，主要用于制作服装设计所需的模板，以便在纺织生产过程中使用。

该工具主要有两种材质，即木质和塑料制品。

其中，木质制品具有坚固耐用、便于粘贴和易于切割等优点，而塑料制品则更加轻便便携、易于清洗和更加环保。

无论是哪一种材质，服装制版推板在纺织生产中都扮演着重要角色。

下面将具体介绍服装制版推板的用途、制作方法、常见问题以及使用技巧等知识。

一、制版推板的用途1. 制作纸样：服装制版推板可以制作服装纸样，通过将设计图稿放置在制版推板上，使用刀具在推板表面切割制作出与设计图尺寸相同的纸样。

2. 制版生产：将纸样放在纺织品上，通过制版推板来描绘出纸样轮廓，然后进行剪裁和缝制。

3. 多次复制：服装制版推板可以复制多个相同的设计样式，以达到制作批量衣服的目的。

二、制作方法1. 制版推板的制作：可以在制成木制或者塑料备件上制作，其中木制制品可以由专业木工切割，并将制成的木板涂上保护膜，以延长使用寿命。

塑料制品则可以在塑料生产厂或塑料模具厂制作。

2. 制作纸样：将设计图纸放在一侧，画出样式的外轮廓，然后使用刀具在制版推板表面进行切割，直至制成与设计图尺寸相同的纸样。

三、常见问题及解决方法1. 制版推板的损坏：由于制版推板在制作过程中需要使用刀具，在分割过程中可能会出现刮擦和破损，导致制作成的服装样式不完整。

解决办法：在制作推板过程中需要特别注意，切割时必须保证精准和谨慎，最好配备专业的制版刀具，避免对制版推板的损伤。

2. 制作纸样时出现尺寸偏差或形状不对：由于没有保持好制版推板和设计图之间的精确定位，或者在切割时刀具的角度或力道不对，导致纸样的轮廓和尺寸不准确。

解决办法：制作纸样时一定要严格按照设计图的标准进行操作，精确地维护好尺寸和形状。

此外，使用制版刀具时要掌握合适的切割角度和力道。

四、使用技巧1. 制版推板在使用时必须保持平稳，避免因为震动和移动而导致轮廓错位。

2. 按设计图的标准操作推板切割过程中要仔细，一旦出现偏差马上进行修正。

陕西国际商贸学院《服装工业制板推板》课程教学大纲一、说明1、课程的性质与任务《服装推板制板》课程是“服装设计”、“服装设计与工程”专业学生的一门重要的专业课程，主要内容包括服装工业制版推板基本原理、服装号型规格系列推板原理和方法、服装工业净样板等分法的推板程序、服装工业样板档差放缩法的推板程序和方法、服装工业样板投影射线推画法的推板程序和方法；同时对服装工业样板制板工艺技术、服装工业样板应用等内容进行了阐述；使学生熟练掌握服装工业制版推板原理、程序和方法，以及服装工业样板的应用等技术。

2、课程的目的与要求通过对本课程的学习，使学生理解并掌握服装工业制版推板的基本原理；掌握或熟练掌握成衣规格制定方法与组成；熟练掌握服装号型规格系列推板原理和方法、服装工业净样板等分法的推板程序、服装工业样板档差放缩法的推板程序和方法、服装工业样板投影射线推画法的推板程序和方法；掌握服装工业样板制板工艺技术、服装工业样板应用等技术。

基本要求如下：（1）、理解并掌握服装工业推板制板基本原理。

（2）、熟练掌握服装工业净样板的结构设计制图。

（3）、熟练掌握服装号型规格系列推板原理和方法。

（4）、熟练掌握服装工业净样板等分法的推板程序。

（5）、熟练掌握服装工业样板档差放缩法的推板程序和方法。

（6）、熟练掌握服装工业样板投影射线推画法的推板程序和方法。

（7）、掌握服装工业样板制板工艺技术、服装工业样板应用等技术。

3、教学方式本课程实践性较强，故采用讲授和实训操作相结合的方式进行教学。

4、课时本课程计划总课时为108课时。

其中讲授课时54，课内实训课时54。

5、推荐教材及参考书目本课程根据《服装工业制版推板原理和技术》一书编写的。

周邦桢主编，中国纺织出版社出版，2009年7月第3次印刷。

二、讲授内容及要求第一章服装工业推板制板基本原理【主要内容】1、概述；2、人体尺寸测量及样板结构设计基础。

【所需课时】 2【基本要求】1、熟练掌握人体测量的方法及测量的要素；2、理解服装样板结构设计的基础。

服装⼯业推板的基本原理与基本依据⼀、服装⼯业样板推板的基本原理服装号型、规格系列推板，运⽤了数学中相似形原理、坐标等差平移原理和任意图形在投影射线中的相似变换原理，图4-1是任意图形投影射线相似变换原理⽰意图。

服装样板推放、绘制出的成套号型规格系列样板，必须具备三个⼏何特征，即相似性、平⾏性和规格档差⼀致性。

(1)同⼀品种、款型、体型的全套号型规格系列样板，⽆论⼤⼩，都必须保持廓形相似。

(2)全套号型规格系列样板的各个相同部位的直线、曲线、弧线都必须保持平⾏。

(3)全套号型规格系列样板，由⼩到⼤或由⼤到⼩依次排列，各相同部位的线条间距必须保持相等的规格档差和结构部位档差。

服装⼯业样板推板的基本依据(⼀) 标准样板是服装⼯业推板的基准依据(⼆) 产品的号型规格系列是样板形成系列的技术依据(1) 推板的号型系列设置执⾏上装5.4系列，下装5.2系列国家标准。

(2) 推板的号型规格系列，按国标要求进⾏Y、A、B、C四种体型搭配组合。

(3) 不论采⽤何种⽅法制图推板，全套号型规格系列样板都必须具备：款型相似、线条平⾏、全套样板从⼩号到⼤号各相同的结构部位必须保持等差或等距。

(4) 不论是⼿⼯推板，还是运⽤计算机辅助推板，在设计绘制标准样板的平⾯结构图(净样板)时，最好运⽤数学⽐例设计公式，尽量不⽤定⼨或少⽤定⼨。

(三) 号型规格系列档差是号型规格系列样板扩放、推画的数值依据(1) 上下装成⾐规格系列主要结构部位，如⾐长、胸围、肩宽、领围、袖长及裤长、腰臀围的规格档差，从号型控制部位分档档差转化、移植。

(2) ⼀些没列⼊号型控制部位的次要的具体结构部位的规格档差值，则可运⽤标准样板结构设计制图的⽐例公式，从上下紧相邻的号型相同部位规格差值中计算求取。

今天的⽂章分享就到此结束，如果对我⽂章有任何疑问和看法，可以在下⽅留⾔和⼩编互动！。

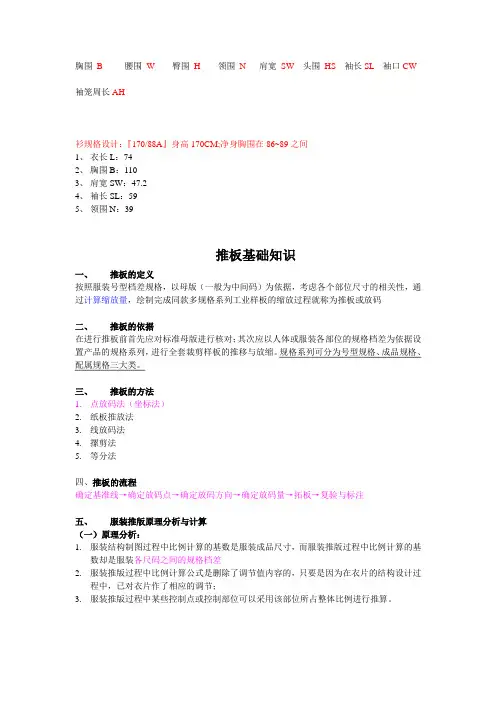

胸围B 腰围W 臀围H 领围N 肩宽SW 头围HS 袖长SL 袖口CW 袖笼周长AH衫规格设计：『170/88A』身高170CM;净身胸围在86~89之间1、衣长L：742、胸围B：1103、肩宽SW：47.24、袖长SL：595、领围N：39推板基础知识一、推板的定义按照服装号型档差规格，以母版（一般为中间码）为依据，考虑各个部位尺寸的相关性，通过计算缩放量，绘制完成同款多规格系列工业样板的缩放过程就称为推板或放码二、推板的依据在进行推板前首先应对标准母版进行核对；其次应以人体或服装各部位的规格档差为依据设置产品的规格系列，进行全套裁剪样板的推移与放缩。

规格系列可分为号型规格、成品规格、配属规格三大类。

三、推板的方法1.点放码法（坐标法）2.纸板推放法3.线放码法4.摞剪法5.等分法四、推板的流程确定基准线→确定放码点→确定放码方向→确定放码量→拓板→复验与标注五、服装推版原理分析与计算（一）原理分析：1.服装结构制图过程中比例计算的基数是服装成品尺寸，而服装推版过程中比例计算的基数却是服装各尺码之间的规格档差2.服装推版过程中比例计算公式是删除了调节值内容的，只要是因为在衣片的结构设计过程中，已对衣片作了相应的调节；3.服装推版过程中某些控制点或控制部位可以采用该部位所占整体比例进行推算。

（二）公式计算1.上装推版计算（1）衣长：当袖窿深线为X坐标时，衣长的推放量分配在衣长两端水平线处。

（2）腰节长：腰节长档差-衣长上平线处的放缩量{3}袖窿深：2/10胸围档差（4）横开领：2/10领围档差（5）前直开领：2/10领围档差（6）后直开领：不变，一般保持原有数值（7）肩宽：1/2肩宽档差（8）落肩量：保持原有的肩线斜度（9）前胸宽：1.8/10胸围档差或 1.5/10胸围档差（10）后背宽：1.8/10胸围档差或 1.5/10胸围档差（11）袖窿宽：1/10胸围档差（12）胸围大：一般四开身结构按照1/4胸围档差计算；三开身按照胸宽加袖窿宽的档差计算（13）袖长：袖长档差—袖山高放缩量(14)袖山高：1.5/10胸围档差（15）袖肥：2/10胸围档差。

服装工业推板_服装工业制版与推板服装工业推板是工业制板中的一种方法，而一种方法的掌握和灵活运用必须要有扎实的基础知识和丰富的施行经验，同时，应摸索服装工业制版与推板的一些规律和方便操作的步骤。

一、选择和确定中间规格进行服装工业推板，无论采纳何种推板方法，首先要选择和确定标准规格纸样，也称基本纸样。

本书进行推板的基本纸样，依据习惯的档差推板法，基本纸样又称中间规格纸样或封样纸样，是制板人员依据号型系列或订单上提供的各个规格，选择具有代表性并能左右兼顾的规格作为基准。

用来制作样衣的样板就是依此规格绘制的服装工业纸样。

例如，在商场中卖的T恤后领处缝有尺寸标记，但标记不是只有一种规格，通常的规格有S. M. L. XL等。

绘制纸样时，在这四个规格中多项选择择M规格作为中间规格进行首先绘制。

S规格以M规格为基准进行缩小，L规格也以M规格为基准进行扩大，XL规格则又以L规格为参照进行扩大。

选择合适的中间规格主要合计三个方面的因素:第一，由于目前大多数推板的工作还是由人工来完成，合适的中间规格在缩放时能减少误差的产生。

如果以最小规格去推放其余规格或以最大规格推缩其他规格，产生的误差相对来说会大些，尤其在最大规格推缩其他规格比最小规格推放其余规格的操作过程更麻烦些。

在服装CAD的推板系统中，凭借计算机运算速度快及准确的作图则不会产生上述的问题。

第二，由于纸样绘制可以采纳不同的公式或方法进行计算，合适的中间规格在缩放时能减少其产生的差数。

第三，关于批量生产的不同规格服装订单，通过中间规格纸样的排料可以估算出面料的平均用料，减少浪费，节约成本。

假设一份订单中有以下7种规格:28. 29. 30. 31. 32. 34. 36，常选择30规格或31规格作为中间规格进行制板。

二、绘制标准中间规格纸样能够作为推板用的标准中间规格纸样必须要进行以下工作。

在确定中间规格之后，首先，分析面料的哪些性能影响纸样的绘制;其次，分析各部位测量的方法和它们之间的联系;第三，采纳合理的制板方法，绘制出封样用裁剪纸样和工艺纸样;第四，按裁剪纸样裁剪面料，并严格按工艺纸样缝制及后整理;第五，验收缝制好的样衣，写出封样意。

教案导入新课：因为服装工业化生产的成衣面对的是众多的消费着，而人的体型又不尽相同，有高有矮，有胖有瘦，因此同一款式的服装需要不同的规格才能满足不同体型的消费者。

所以对成衣化工业生产来说，需要同一款式却规格不同的系列样板。

如果这些规格都通过制板的方式来实现的话，会造成服装结构的不一致，另外效率也不高，所以企业在制作系列样板时都采用推档技术，作为服装专业人员必须掌握这门技术。

教学过程：一、课程介绍1、推档的概念：服装工业推板是工业制板的一部分，它是以中间规格的标准纸样作为基准，兼顾各个规格或号型系列之间的关系，进行科学地计算，正确合理的分配尺寸，绘制出各规格或号型系列样板的方法。

在服装生产企业中，通称推板，也称放码、推档。

2、推档的方法：手工推档的方法有制图法和直接推档法。

在服装企业中基本采用直接推档法，在本次课程中将作为重点来练习。

二、本课程学习的目的和方法通过理论和实例的分析，达到学以致用的目的，能结合款式和客户的具体要求，采用合理的公式和数据，进行推档熟练操作。

学习方法：一是理论联系实际，重在实践。

二是要多看，多思，多想。

第一章概论一、服装工业化生产的特点1、服装工业化生产和门装的区别对象不同：门装是针对个别体型进行分析和研究的，属单裁单做的范畴；而服装工业样板研究的对象是大众化的人，具有普遍性的特点。

操作方式不同：门装是由一个人独立操作，可以省略制板的过程，直接在面料上画样。

工业化生产是由许多部门共同完成的，这就要求服装工业制板详细、规范、准确，各部门尽可能配合默契。

在服装生产中，一般有技术科、裁剪部门，生产部门，后整理部门等组成。

技术科负责提供合乎款式要求（样衣和效果图）、面料要求（缩率，到顺毛，对格）、规格尺寸、工艺要求的工业样板；裁剪部门负责排板、画样、铺料、开刀；生产部门负责裁片缝制；后整理部门负责锁眼、钉扣、整烫、包装。

以上所有部门都和工业样板息息相关，所以说工业样板在生产过程中是贯穿始终的，是服装生产顺利与否的先决条件，是保质保量进行生产的保证。
