继电器控制电路模块及原理讲解

继电器模块介绍与应用继电器模块介绍与应用继电器是一种常见的电器元件，用于控制电路的开关。

继电器模块则是将继电器嵌入一个单元中，方便用户在电路中进行使用和控制。

在本文中，我们将介绍继电器模块的工作原理、特点以及广泛的应用领域。

一、继电器模块的工作原理1.1 工作原理概述继电器模块是由继电器和其他电路元件组成的系统。

它的工作原理基于电磁感应和开关原理。

当继电器模块受到控制信号时，电磁线圈内产生磁场，通过磁场吸引力或排斥力将继电器的触点开关切换到不同的位置，从而控制电路的通断。

1.2 继电器模块内部结构继电器模块通常由以下几个部分组成：(1) 电磁线圈：负责产生磁场以控制触点开关。

(2) 触点：具有触点材料和触点形状，能够在不同状态下连接或断开电路。

(3) 弹簧：控制触点的开合速度和重复次数。

(4) 辅助电路：用于连接继电器和其他元件，提供控制信号和电源。

二、继电器模块的特点2.1 隔离性继电器模块具有较好的隔离性，通过电磁感应的工作原理，在控制信号和被控制电路之间形成了一定的电气隔离，保证了控制信号与被控制电路之间的安全和可靠。

2.2 低功耗继电器模块的功耗相对较低，只需要在触发时短暂提供电流来激活电磁线圈，可以在长时间的使用中节省能源成本。

2.3 可靠性继电器模块具有较高的可靠性，能够经受较大的电流和电压冲击，且具有较长的使用寿命。

设计良好的继电器模块还具备过电流保护和过温保护等功能，保障了电路系统的安全稳定。

三、继电器模块的应用领域继电器模块由于其特点和优势，在各个领域都有广泛的应用。

以下列举了一些常见的应用领域：3.1 工业自动化继电器模块在工业自动化中起着重要的作用。

它可以用于控制大型设备、机器人、输送带、电机等运行状态，实现自动化的生产流程。

3.2 家居控制继电器模块可以用于家居控制系统，如智能灯光控制、窗帘控制、门禁控制等。

通过继电器模块的使用，可以实现对家居设备的智能化控制和远程控制。

继电器工作原理以及电路图
继电器工作原理：
继电器是一种通过控制小电流来实现对大电流的开关操作的装置。

它由一个电磁铁和一对触点组成。

当控制电路通电时，电流通过继电器的线圈，产生磁场。

这个磁场会吸引铁芯，使之向下运动。

当铁芯靠近底部时，触点之间的接触断开。

当控制电路断电时，线圈中的电流停止流动，磁场消失，铁芯恢复原位，触点之间的接触闭合。

根据继电器的不同类型，触点可以是常开型（NO）或常闭型（NC）。

常开型继电器在无控制信号时处于断开状态，常闭型继电器在无控制信号时处于闭合状态。

继电器工作原理电路图如下：（无标题）
[继电器工作原理电路图]
请注意，根据不同的继电器类型（如电压、电流、功率等），电路图的具体连接方式可能会有所不同。

以上电路图仅为示意图，供参考。

继电器模块的原理及作用继电器是一种电控制设备，它通过电磁吸合控制电路的开关动作，实现对电路的自动控制。

继电器模块是一种集成了继电器和其他辅助电路的模块，具有更方便、高可靠性和易接线的特点。

接下来，我将详细介绍继电器模块的原理和作用。

继电器是由激磁系统和触点系统组成的。

激磁系统通常由线圈、铁芯和磁场组成，线圈通过外部电流激磁产生磁场，使铁芯受力，引起其位移。

触点系统包含常闭触点和常开触点，当继电器处于非吸合状态时，常闭触点闭合，常开触点断开；而当继电器吸合时，常闭触点断开，常开触点闭合。

由此可见，继电器模块通过线圈的电磁吸引力来控制继电器的开关状态。

继电器模块广泛应用于各个领域，其主要作用包括以下几个方面：1. 信号放大与隔离：继电器模块可以放大弱信号，增加信号的幅度，以驱动更大的负载。

同时，继电器模块还具有隔离功能，可将输入信号与输出信号进行电气隔离，保护控制电路的稳定性和安全性。

2. 信号转换和逻辑控制：继电器模块可以将不同类型的信号进行转换，如将模拟信号转换为数字信号，或将交流信号转换为直流信号。

此外，继电器模块还可以实现逻辑控制，根据输入信号的逻辑关系来控制输出。

3. 自动控制和保护：继电器模块通常用于自动控制系统，如自动化生产线、自动控制设备等。

通过对输入信号的检测和处理，继电器模块可以实现自动启动、停止、调节和保护等功能，提高生产效率和安全性。

4. 电路保护和故障检测：继电器模块可以用于电路的保护，当电路出现过电流、过压、过温等异常情况时，继电器模块可以及时切断电路，避免设备损坏或事故发生。

此外，继电器模块还可以检测电路的故障，当电路中出现断线、短路等问题时，继电器模块可以发出报警信号，以便及时修复。

5. 电力控制与交互连接：继电器模块可以实现对电力的控制，如打开或关闭灯光、电动机、电磁阀等。

此外，继电器模块还可以实现不同设备之间的交互连接，如将传感器信号传输给控制器，或将控制指令传输给执行器。

4路继电器模块工作原理
嘿，朋友们！今天咱来聊聊4 路继电器模块的工作原理。

想象一下啊，这个 4 路继电器模块就像是一个超级管理员，掌控着电路的开关大权！比如说你家里的电灯开关，当你按下开关的时候，灯就亮了，这其实就有点像继电器在工作呢！
这 4 路继电器模块啊，它有四个通道，就好像是四条不同的道路。

每
个通道都可以独立地控制一个电路的通断。

比如说，第一条路可以控制客厅的灯，第二条路可以控制卧室的灯，第三条路可以控制厨房的灯，第四条路可以控制卫生间的灯。

哎呀，这多方便啊！
它的工作原理呢，简单来说就是通过控制信号来切换继电器的状态。

比如说，当控制信号来了，继电器就会“咔哒”一声合上，电路就通了；当控制信号消失了，继电器又会“咔哒”一声断开，电路就断了。

这不就跟你开门关门一个道理嘛！“嘿，这不神奇嘛！”
再打个比方，这 4 路继电器模块就像是一个有四个抽屉的柜子，每个
抽屉里都放着一个开关。

你可以根据需要随时打开或关闭这个开关，从而控制相应的电路。

你说酷不酷？
我跟你说啊，有一次我在弄一个小项目，就用到了这个 4 路继电器模块。

我把它连接到我的单片机上，通过编程控制它的开关。

哇，当我看到那些灯根据我的程序亮起来灭下去的时候，心里那叫一个兴奋啊！“哇塞，这也太有意思了吧！”
总之呢，这 4 路继电器模块可真是个好东西。

它让我们能够更方便、更灵活地控制电路，给我们的生活和工作带来了很多便利。

所以啊，大家都应该好好了解了解它的工作原理，说不定啥时候就派上大用场了呢！这就是我的观点啦，你们觉得呢？。

8路继电器模块原理
8路继电器模块是一种常用的开关控制装置，由8个继电器组成，可以同时控制8个电路的开关状态。

其工作原理如下：
1. 电源供电：8路继电器模块通常使用直流电源供电，一般为5V或12V。

通过外部电源连接到继电器模块的电源端，为所有继电器提供工作电压。

2. 控制信号输入：每个继电器都有一个控制继电器工作的信号输入端口。

当接收到控制信号时，继电器会切换其开关状态。

控制信号可以是来自微控制器、开关按钮或其他电子设备。

3. 继电器操作：当控制信号到达时，继电器的工作电磁就会激活。

这时，工作电磁会产生磁场，使得继电器的触点闭合或打开，从而控制相关电路的通断。

4. 电路连接：8路继电器模块通常有8个输出端口，可以将继电器的触点与需要控制的设备或电路连接起来。

触点的通断状态取决于继电器的开关状态。

5. 继电器保护电路：为了保护继电器和被控制的设备，继电器模块通常还会配备保护电路，如电压过流保护、电压过载保护和短路保护等。

这些保护电路能够确保在异常情况下继电器和被控制的设备不会受到损坏。

综上所述，8路继电器模块通过控制信号输入，使得继电器的触点打开或闭合，从而控制相关电路的通断状态。

它是一种常
用的开关控制装置，广泛应用于家电控制、自动化系统以及工业控制等领域。

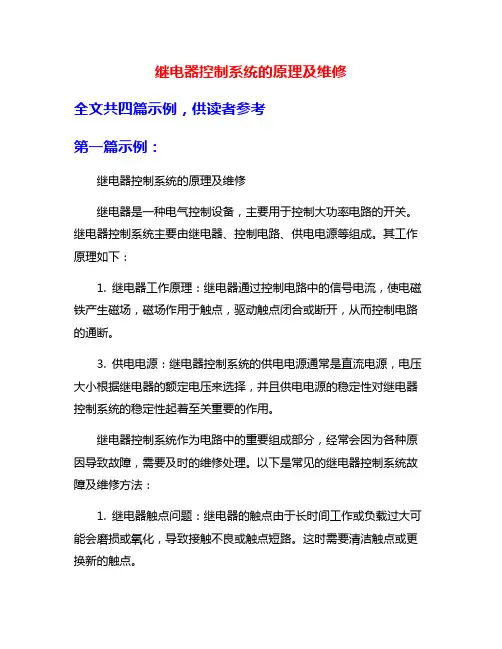

继电器控制系统的原理及维修全文共四篇示例，供读者参考第一篇示例：继电器控制系统的原理及维修继电器是一种电气控制设备，主要用于控制大功率电路的开关。

继电器控制系统主要由继电器、控制电路、供电电源等组成。

其工作原理如下：1. 继电器工作原理：继电器通过控制电路中的信号电流，使电磁铁产生磁场，磁场作用于触点，驱动触点闭合或断开，从而控制电路的通断。

3. 供电电源：继电器控制系统的供电电源通常是直流电源，电压大小根据继电器的额定电压来选择，并且供电电源的稳定性对继电器控制系统的稳定性起着至关重要的作用。

继电器控制系统作为电路中的重要组成部分，经常会因为各种原因导致故障，需要及时的维修处理。

以下是常见的继电器控制系统故障及维修方法：1. 继电器触点问题：继电器的触点由于长时间工作或负载过大可能会磨损或氧化，导致接触不良或触点短路。

这时需要清洁触点或更换新的触点。

2. 继电器线圈故障：继电器的线圈如果出现开路或短路可能导致继电器无法工作。

这时可以先检查线圈的连接是否良好，如果连接正常但仍无法工作，则需要更换线圈。

3. 控制电路故障：控制电路连接不良或元件损坏也会导致继电器无法正常工作。

可以通过检查控制电路中的元件是否损坏，重新连接电路来解决问题。

4. 供电电源问题：供电电源电压不稳定或过高也可能导致继电器控制系统故障。

可以通过使用稳压电源或调整电源电压来解决问题。

通过以上维修方法，可以有效的处理继电器控制系统的故障，保证电路的正常工作。

在维修时，需要注意安全措施，避免触电或损坏设备。

希望以上内容对您有所帮助，谢谢阅读！第二篇示例：继电器控制系统是工业自动化领域中常用的一种控制装置，它通过控制电磁继电器的通断来实现对电路的开关控制。

继电器控制系统具有操作简便、可靠性高、安全性好等优点，因此被广泛应用于各种自动化设备和生产线中。

本文将从继电器控制系统的原理、工作流程和常见故障及维修方法等方面进行详细介绍。

一、继电器控制系统的原理继电器是一种通过电磁感应原理工作的电器元件，它包括一个线圈和若干个触点。

继电器概述和工作原理
继电器是一种电控制器件，用于在电气输出电路中使被控量发生预定的阶跃变化。

继电器是当输入激励达到一定要求时，会在输出电路中引起相应的变化，它是一种能够通过小电流控制大电流的电器设备。

继电器通常由控制系统（输入回路）和被控制系统（输出回路）构成。

它们之间的互动关系使得继电器可以应用于自动化控制电路中，实现对电路的控制和保护作用。

作为开关电器的一种，继电器广泛应用于遥控、遥测、通讯、自动控制等领域，并且是非常重要的控制元件之一。

继电器的工作原理主要基于电磁效应。

继电器的核心组成部分包括线圈、磁路、反力弹簧和触点。

当线圈通电后，它会产生电磁吸力，吸引磁路中的衔铁，导致触点产生位移动作，从而实现常闭和常开触点的状态改变。

断电后，反力弹簧帮助衔铁复位，触点也随之恢复至初始状态。

这个基本的原理使得继电器能够在电路中起到自动开关的作用，进而实现用较小的电流控制较大电流的目的。

继电器模块介绍1. 什么是继电器模块继电器模块是一种用于控制高功率电路的装置。

它由一个电磁线圈和一组可控开关组成，通过控制线圈的通断来实现对外部电路的开关控制。

继电器模块通常用于需要隔离低功率信号与高功率负载之间的应用，如家庭自动化、工业自动化、汽车电子等领域。

2. 继电器模块的工作原理继电器模块的工作原理基于电磁感应。

当线圈中流过足够的电流时，会产生一个磁场，使得触点发生吸引或释放动作。

继电器模块一般由触点、线圈、固定铁芯和外壳等部分组成。

触点有通常有两个状态：常闭（NC）和常开（NO）。

当线圈中没有通电时，触点处于常闭状态；当线圈中通入足够的电流时，触点瞬间吸合，处于常开状态。

3. 继电器模块的分类根据不同的工作方式和应用场景，继电器模块可以分为以下几类：3.1 电压分类继电器模块根据工作电压的不同，可以分为低压继电器和高压继电器两种类型。

低压继电器一般用于控制低功率负载，如家庭自动化中的灯光控制；而高压继电器则适用于控制高功率负载，如工业设备中的电机启停。

3.2 功率分类根据所能承受的最大功率不同，继电器模块可以分为小功率继电器和大功率继电器。

小功率继电器一般适用于低功率负载控制，如家用空调、冰箱等；而大功率继电器则适用于高功率负载控制，如工业设备、汽车发动机等。

3.3 控制方式分类根据控制方式的不同，继电器模块可以分为直流（DC）继电器和交流（AC）继电器。

直流继电器适用于直流供电系统，常见于汽车、船舶等领域；而交流继电器则适用于交流供电系统，常见于家庭、工业设备等领域。

4. 继电器模块的应用继电器模块广泛应用于各个领域，以下是几个常见的应用场景：4.1 家庭自动化继电器模块可用于家庭自动化系统中，如智能灯光控制、窗帘控制、门锁控制等。

通过与传感器和控制器的配合，可以实现智能化的家居控制。

4.2 工业自动化在工业自动化领域，继电器模块被广泛运用于机械设备的启停、电机控制、温度控制等方面。

延时继电器模块工作原理程序延时继电器模块是一种常用的电子元件，用于控制电路的开关时间。

它通过延时继电器模块的内部电路实现对电路的时间控制，从而实现对电器设备的控制。

下面将详细介绍延时继电器模块的工作原理和程序。

一、延时继电器模块的工作原理延时继电器模块的工作原理主要通过内部的延时电路来实现。

它由控制电路、继电器和延时电路三部分组成。

1.控制电路：控制电路负责接收外部的开关信号，并将信号传递给延时电路。

控制电路通常采用微处理器或集成电路来实现，能够根据设定的参数控制延时继电器的时间。

2.继电器：继电器是延时继电器模块的核心部分，它负责控制电路的开关。

当控制电路接收到开关信号后，继电器会根据设定的延时时间来切换电路的通断状态。

3.延时电路：延时电路是延时继电器模块的关键部分，它通过内部的电子元件来实现对电路的延时控制。

延时电路通常采用电容器、电阻器和集成电路等元件组成的RC电路。

当控制信号触发时，电容器开始充放电，延时电路会根据电容器的充放电时间来确定延时的时间长度。

二、延时继电器模块的工作程序延时继电器模块的工作程序可以简单地描述为以下几个步骤：1.设置延时时间：首先，用户需要通过控制电路来设置延时时间。

用户可以通过按键或旋钮等方式来设定所需的延时时间。

2.触发信号：当设定的延时时间到达时，控制电路会产生一个触发信号，将信号传递给延时电路。

3.延时控制：延时电路接收到触发信号后，开始进行延时控制。

延时电路的时间长度取决于电容器的充放电时间，在设定的延时时间内，电容器会逐渐充放电，从而控制继电器的通断状态。

4.控制电路切换：当延时时间结束后，延时电路会切换控制电路，使控制电路重新处于初始状态。

同时，继电器也会根据延时电路的切换状态来切换电路的通断状态。

通过以上步骤，延时继电器模块能够实现对电路的时间控制。

它可以应用于各种需要延时操作的场合，如定时开关、延时关闭等。

总结：延时继电器模块通过内部的延时电路实现对电路的时间控制。

继电器工作原理及作用概要继电器是一种常用的电气控制装置，其工作原理基于电磁吸引力和机械传动的原理，能够实现电路的开关控制。

继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。

下面将对继电器的工作原理和作用进行详细的介绍。

一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。

当线圈通电时，会在铁芯上产生磁场，该磁场可以吸引触点闭合或断开。

利用这种原理，继电器可以实现不同电路之间的电气连接或分离。

其工作原理如下：1.电磁吸引力：当继电器的线圈通电时，会在铁芯上产生磁场。

此时，触点上的活动铁片会受到磁力的作用，而闭合或断开。

2.机械传动：当触点上的活动铁片受到磁力作用时，会通过机械传动机构将运动转化为力度，在触点上产生闭合或断开的动作。

3.增益作用：由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力，因此继电器可以放大电流和电压信号。

由上述原理可知，继电器主要根据控制信号的输入来使触点闭合或断开，从而实现对电路的控制。

二、继电器的作用继电器具有多种作用，主要包括以下几点：1.开关控制：继电器可以实现对电路的开关控制。

通过线圈的通电或断电，继电器能够控制触点的闭合或断开，从而实现对电路的通断控制。

2.信号放大：继电器的线圈可以将微弱的控制信号进行放大，使得继电器能够控制较大电流和电压的设备。

这样可以实现远距离的信号传输和控制。

3.电路分离和保护：继电器可以将不同电路之间进行分离，保证各电路之间的安全性。

当继电器的触点闭合时，可以将高压电路与低压电路进行分离，这样可以保护低压电路免受高压电路的干扰和损坏。

4.控制大电流设备：继电器能够承受较大的电流和电压，因此可以用来控制大功率设备，如电机、压缩机、空调等。

通过继电器的控制，可以实现对这些设备的启停和转向等操作。

5.逻辑运算和时间延迟：继电器可以根据不同控制要求进行逻辑运算和时间延迟。

通过联接多个继电器，可以实现逻辑运算模块的功能，如与门、或门、非门等。

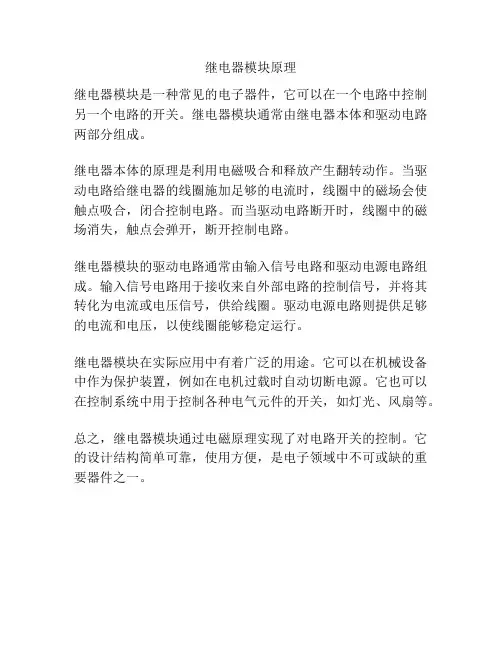

继电器模块原理
继电器模块是一种常见的电子器件，它可以在一个电路中控制另一个电路的开关。

继电器模块通常由继电器本体和驱动电路两部分组成。

继电器本体的原理是利用电磁吸合和释放产生翻转动作。

当驱动电路给继电器的线圈施加足够的电流时，线圈中的磁场会使触点吸合，闭合控制电路。

而当驱动电路断开时，线圈中的磁场消失，触点会弹开，断开控制电路。

继电器模块的驱动电路通常由输入信号电路和驱动电源电路组成。

输入信号电路用于接收来自外部电路的控制信号，并将其转化为电流或电压信号，供给线圈。

驱动电源电路则提供足够的电流和电压，以使线圈能够稳定运行。

继电器模块在实际应用中有着广泛的用途。

它可以在机械设备中作为保护装置，例如在电机过载时自动切断电源。

它也可以在控制系统中用于控制各种电气元件的开关，如灯光、风扇等。

总之，继电器模块通过电磁原理实现了对电路开关的控制。

它的设计结构简单可靠，使用方便，是电子领域中不可或缺的重要器件之一。

stm321路5v继电器模块工作原理STM321 5V继电器模块是一种常用的电子器件，用于控制高电压或高电流的开关。

它可以通过控制输入信号（例如Arduino或其他微控制器的数字输出引脚）来打开或关闭电路。

继电器模块的工作原理如下：1.继电器结构继电器由两个主要部分组成：电磁部分和机械部分。

电磁部分包括电磁线圈和磁铁，机械部分由触点和弹簧组成。

2.电磁激励当继电器的电磁线圈接收到足够的电压时，电磁线圈产生的磁场会把磁铁吸引到线圈附近。

这个过程需要克服弹簧的弹力。

3.机械连接当磁铁被吸引到电磁线圈附近时，机械部分连接到磁铁上的触点也会跟随磁铁移动。

触点通常由金属制成，具有良好的导电性能。

4.机械触点继电器的机械触点可以分为两种类型：常开（Normally Open, NO）和常闭（Normally Closed, NC）。

当没有电流通过继电器时，常开触点是断开的，而常闭触点是闭合的。

5.弹簧恢复当电磁线圈电压被移除时，磁铁失去吸引力，弹簧会恢复原来的状态，将机械触点带回到其初始位置。

6.控制电路为了使继电器正常工作，需要提供足够的电流给电磁线圈。

通常，电磁线圈的工作电压为5V，但也可以使用其他不同的电压。

7.应用场景继电器广泛应用于各种电子设备中，例如家电、工控设备、汽车电子和通信设备等。

它们在需要进行大功率控制的场合下非常有用，例如控制电机、灯光、空调等。

8.优点和缺点继电器的主要优点是能够实现高电压和高电流的控制，同时具有绝缘性能，可以隔离微控制器与控制的高电压电路。

然而，它们的工作速度较慢，并且容易受到机械磨损的影响。

总的来说，STM3215V继电器模块的工作原理是通过控制电磁线圈的电磁场来实现触点的开关。

它可以实现对高电压和高电流的控制，是一种非常常用的电子器件。

继电器的结构和工作原理及应用举例一、继电器的结构继电器的基本结构通常包括电磁系统、机械系统和触点系统。

1.电磁系统：由电磁铁和铁芯组成，其中电磁铁由线圈和铁芯构成。

当线圈通电时，电磁铁会产生磁场，吸引铁芯。

2.机械系统：主要由铁芯和机械连接件组成，当电磁铁产生吸引力时，铁芯会跟随电磁铁移动。

3.触点系统：通常包括公共触点、常闭触点和常开触点，通过机械系统的运动，触点可以实现联通或断开电路。

二、继电器的工作原理1.通常情况下，继电器是处于断开状态的，即常开触点闭合，常闭触点断开。

此时，电路中的电流不会通过继电器。

2.当线圈通电时，产生的电磁场会吸引铁芯，使得机械系统发生运动。

当铁芯移动到一定位置时，触点也会随之开合。

3.当线圈断电时，产生的电磁场消失，铁芯不再被吸引，机械系统恢复原位。

此时，触点会发生相应的变化，回到初始状态。

三、继电器的应用举例1.工业控制：继电器广泛应用于工业控制系统中，例如自动化生产线中的传感器检测到产品异常后，通过继电器控制报警器或其它设备的启停，保证生产线的正常运行。

2.交通领域：在交通信号灯的控制中，继电器可以实现不同方向交通灯的切换。

当有车辆通过时，继电器会根据信号输入的情况切换信号灯。

3.家用电器：继电器也被广泛应用于家用电器中，例如冰箱、洗衣机等电器的控制系统中，通过继电器控制电机的启停来实现对电器的控制。

4.通信设备：在通信设备中，继电器用于接通或断开电源信号，同时也可以进行信号的放大、转换等操作。

5.电力系统：继电器在电力系统中也扮演着重要的角色，例如保护继电器用于检测电力系统中的异常情况，一旦检测到异常，保护继电器就会切断电路，起到保护的作用。

以上仅是继电器应用的几个例子，实际上，继电器在各个领域中都有较为广泛的应用，其主要作用是控制和保护电路，实现信号的转换和放大。

随着科技的发展，继电器的功能越来越强大，不断满足人们对于电路控制的需求。

继电器控制原理继电器是一种电器开关，它常被用于控制电源的开关、电机启停、照明系统、温控系统等。

在这些应用中，继电器作为控制电路的开关、保护电路和信号扩展器使用。

在这篇文章中，我们将详细介绍继电器控制原理。

一、继电器的结构及工作原理继电器主要由磁路系统和电气系统两部分构成。

其磁路系统由固定铁心、动铁心和线圈组成。

电气系统由恢复弹簧、触点等零件组成。

继电器的工作原理是利用线圈中通电产生的磁场，使动铁心受到吸引，使触点闭合或者断开，从而实现开关控制的目的。

继电器的控制电路一般分为两种类型：直流控制和交流控制。

1.直流控制在直流控制电路中，继电器的线圈与直流电源相连，当线圈中通电时，就会在磁心周围产生一个磁场，吸引动铁心向线圈方向运动，从而使触点闭合。

当线圈熄灭时，动铁心就会恢复到初始状态，使得触点分开。

在直流控制电路中，需要使用恢复弹簧来保证动铁心和触点的运动正常，并防止振荡等故障。

直流控制电路的优点是线路结构简单，易于实现。

由于直流电源具有稳定的电压和电流，因此继电器的控制精度和可靠性相对较高。

由于线圈只能工作在一定电压范围内，因此需要选择适合的直流电源，否则会影响继电器的正常工作。

在交流控制电路中，继电器的线圈与交流电源相连，因此当线圈中通电时，就会在磁心周围产生一个来回变化的磁场。

但由于线圈中电流的方向变化，动铁心会不停地来回运动，使得触点也会不停地闭合和分开。

这会导致继电器的寿命缩短，因此需要在触点上添加一个限流电阻来进行保护。

交流控制电路的优点是可以使用交流电源进行控制，因此具有广泛的应用范围。

但在交流电源的控制下，继电器会频繁振荡，容易受到电源干扰，从而使得控制精度和可靠性下降。

三、继电器的特性及用途继电器的特性是指继电器的制造商在设计和生产时所考虑的因素，包括动作时间、释放时间、额定电压和额定电流等。

这些参数可以根据应用场景的需要进行调整，从而满足不同的控制要求。

继电器的用途非常广泛，可以用于家用电器、照明系统、长距离信号传输、电机控制、电磁阀控制等多种应用场景。

继电器控制电路模块及原理继电器是一种电器装置，通常由线圈、铁芯、触点等组成。

它能够通过控制小电流来切换或控制大电流，实现电路的开关和控制功能。

继电器广泛应用于自动化控制领域，例如电力系统、自动化生产线、机器人等。

本文将介绍继电器控制电路的模块及原理。

一、继电器控制电路模块1.电源：为继电器提供工作所需的电能。

电源可以是交流电源或直流电源，具体根据实际需求选择。

2.控制电路：控制电路通常由一个开关装置组成，用于控制继电器的通断。

控制电路的设计应考虑到控制开关的位置、形式和输入电压等因素。

3.继电器：继电器包含一个线圈和一对触点。

通过控制电路使线圈工作，使得触点闭合或断开。

继电器具有很大的开关能力，能够控制或切换大电流电路。

4.被控电路：被控电路是继电器控制的对象，可以是电灯、电机、电磁阀等。

继电器闭合或断开的触点，将使得被控电路的通断状态发生相应的变化。

二、继电器控制电路原理继电器控制电路的原理是通过控制电路中的开关，使得电流流过继电器的线圈，从而激发线圈产生磁场。

该磁场能够使得线圈上的铁芯被吸引或释放，从而使得触点闭合或断开。

不同类型的继电器有不同的工作原理，下面以最常见的电磁继电器为例进行介绍。

电磁继电器的控制电路原理如下：1.当控制电路中的开关闭合时，电流可以通过线圈流过。

电流的大小决定了线圈上产生的磁场的强度。

2.磁场引起线圈上的铁芯被吸引，触点会闭合。

3.当控制电路中的开关断开时，电流无法通过线圈，磁场逐渐消失。

4.消失的磁场使得线圈上的铁芯被释放，触点会断开。

综上所述，继电器控制电路模块主要由电源、控制电路、继电器和被控电路组成。

通过控制电路的开关，使得继电器的线圈能够工作，控制触点的闭合或断开。

不同类型的继电器有不同的工作原理，电磁继电器是其中最常见的一种。

在选择和设计继电器控制电路时，需要考虑到多个因素，确保电路的可靠性和稳定性。

继电器控制电路模块及原理讲解发布: 2011-9-8 | 作者: —— | 来源:huangguohai| 查看: 564次| 用户关注：能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS 集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。

本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。

现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。

本实验中所用继电器的型号为JRC5M－D C12V微型密封的继电器（其线圈电阻为750Ω）。

现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。

当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SC R2～SCR4输入高电平或低电平时状态与SCR1相同。

本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。

并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。

低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
