数字逻辑电路基础知识整理数字逻辑电路是电子数字系统中的基础组成部分,用于处理和操作数字信号。
它由基本的逻辑门和各种组合和顺序逻辑电路组成,可以实现各种功能,例如加法、减法、乘法、除法、逻辑运算等。
下面是数字逻辑电路的一些基础知识整理:1. 逻辑门:逻辑门是数字逻辑电路的基本组成单元,它根据输入信号的逻辑值进行逻辑运算,并生成输出信号。
常见的逻辑门包括与门、或门、非门、异或门等。
2. 真值表:真值表是描述逻辑门输出信号与输入信号之间关系的表格,它列出了逻辑门的所有输入和输出可能的组合,以及对应的逻辑值。
3. 逻辑函数:逻辑函数是描述逻辑门输入和输出信号之间关系的数学表达式,可以用来表示逻辑门的操作规则。
常见的逻辑函数有与函数、或函数、非函数、异或函数等。
4. 组合逻辑电路:组合逻辑电路由多个逻辑门组合而成,其输出信号仅取决于当前的输入信号。
通过适当的连接和布线,可以实现各种逻辑操作,如加法器、多路选择器、比较器等。
5. 顺序逻辑电路:顺序逻辑电路由组合逻辑电路和触发器组成,其输出信号不仅取决于当前的输入信号,还取决于之前的输入信号和系统状态。
顺序逻辑电路可用于存储和处理信息,并实现更复杂的功能,如计数器、移位寄存器、有限状态机等。
6. 编码器和解码器:编码器将多个输入信号转换成对应的二进制编码输出信号,解码器则将二进制编码输入信号转换成对应的输出信号。
编码器和解码器可用于信号编码和解码,数据传输和控制等应用。
7. 数字信号表示:数字信号可以用二进制表示,其中0和1分别表示低电平和高电平。
数字信号可以是一个比特(bit),表示一个二进制位;也可以是一个字(word),表示多个二进制位。
8. 布尔代数:布尔代数是逻辑电路设计的数学基础,它通过符号和运算规则描述了逻辑门的操作。
布尔代数包括与、或、非、异或等基本运算,以及与运算律、或运算律、分配律等运算规则。
总的来说,数字逻辑电路是由逻辑门和各种组合和顺序逻辑电路组成的,它可以实现各种基本逻辑运算和数字信号处理。
数字逻辑应用与设计知识点数字逻辑应用与设计是计算机科学与工程领域的重要基础知识,它涉及到数字电路的设计、逻辑分析与应用等方面。
本文将从以下几个方面对数字逻辑应用与设计的相关知识点进行探讨。
一、数字逻辑基础知识1. 二进制与十进制:介绍二进制与十进制数制的互相转换方法,以及其在计算机中的应用。
2. 逻辑门与布尔代数:介绍逻辑门的种类与功能,并引出与逻辑门相关的布尔代数的基本规则。
3. 组合逻辑电路:讲解组合逻辑电路的设计原理、常用的逻辑门电路,以及组合逻辑电路的应用。
二、数字逻辑应用1. 编码器与解码器:介绍编码器与解码器的基本原理、种类及其应用场景。
2. 多路选择器与复用器:讲解多路选择器与复用器的基本概念、操作方式及其在电路设计中的应用。
3. 加法器与减法器:讲解全加器和全减器的结构和实现方法,并介绍加法器和减法器的级联应用。
4. 移位寄存器与计数器:介绍移位寄存器和计数器的基本原理,以及它们在数字系统中的应用。
三、数字逻辑设计1. Karnaugh图:简要介绍Karnaugh图及其在逻辑函数化简中的应用方法。
2. 时序逻辑与状态机:讲解时序逻辑电路的基本概念,引出状态机的概念和分类,并举例说明其应用。
3. 存储器与寄存器:介绍存储器的基本结构、存储方式,以及常用的寄存器类型。
4. 控制器设计:讲解控制器的设计原理与方法,引入基本的有限状态机的设计流程。
综上所述,数字逻辑应用与设计的知识点包括数字逻辑基础、数字逻辑应用和数字逻辑设计等方面。
它们是计算机科学与工程领域中不可或缺的基础知识,对于深入理解计算机原理和设计具有重要意义。
通过学习与应用这些知识点,我们可以更好地理解数字电路的工作原理,为计算机系统的设计与优化提供有力支持。
数字逻辑设计知识点数字逻辑设计是计算机科学中非常重要的一门学科,它主要研究数字电子电路和逻辑电路的设计与实现。
在计算机领域,数字逻辑设计是构建计算机硬件的基础,也是计算机组成与结构的重要组成部分。
本文将从基本原理、逻辑门、化简、时序逻辑等多个方面介绍数字逻辑设计的知识点。
一、基本原理数字逻辑设计的基础是布尔代数和逻辑运算。
布尔代数是由英国数学家乔治·布尔提出的算法,用于描述逻辑关系,是数字逻辑设计的重要数学基础。
逻辑运算包括与、或、非、异或等运算,通过这些运算可以构建逻辑电路。
二、逻辑门逻辑门是构成数字逻辑电路的基本组件,它们通过执行逻辑运算来实现特定的功能。
常见的逻辑门有与门、或门、非门、异或门等。
例如,与门的输出只有当所有输入都为1时才为1,否则为0;或门的输出只有当至少一个输入为1时才为1,否则为0。
逻辑门的电路图可以使用布尔代数表达式或者真值表来表示,以方便理解和分析逻辑电路的功能。
逻辑门可以通过组合逻辑和时序逻辑的方式进行组合,实现更复杂的功能。
三、化简在数字逻辑设计中,化简是一种常用的方法,用于简化逻辑电路的结构和功能。
通过化简可以减少逻辑门的使用数量,提高电路的运算速度和节省成本。
常用的化简方法包括代数化简、卡诺图和映射方法等。
代数化简通过运用布尔代数的公式和规则,将复杂的逻辑表达式简化为更简单的形式。
卡诺图是一种图形化的工具,通过将逻辑函数转化为一个由矩形方块组成的表格,从而帮助我们直观地找出简化逻辑表达式的方法。
映射方法可以将逻辑电路直接映射为门电路或者转移函数。
四、时序逻辑时序逻辑是数字逻辑设计中的重要概念,它描述了电路的状态和信号随时间变化的关系。
时序逻辑是处理时钟信号和状态转移的电路,广泛用于计算机的处理器和存储器设计中。
时序逻辑电路通常包括寄存器、触发器、计数器等。
寄存器是一种用于存储数据的电路,以二进制形式存储;触发器是一种用于存储和稳定电平信号的电路;计数器是一种用于计数和控制信号电路状态转移的电路。
直接说正题,帮助一下刚刚入门的朋友们,也算是学习IC设计的一个总结吧。
一、首先要知道自己在干什么?数字电路(fpga/asic)设计就是逻辑电路的实现,这样子说太窄了,因为asic还有不少是模拟的,呵呵。
我们这里只讨论数字电路设计。
实际上就是如何把我们从课堂上学到的逻辑电路使用原理图(很少有人用这个拉),或者硬件描述语言(Verilog/VHDL)来实现,或许你觉得这太简单了,其实再复杂的设计也就是用逻辑门电路搭起来的。
你学习逻辑电路的时候或许会为卡拉图,触发器状态推倒公式而感到迷惑,但是其实有一点可以放心的是,实际设计中只要求你懂得接口时序和功能就可以了,用不着那么复杂得推倒公式,只要你能够用语言把逻辑关系表述清楚就可以了,具体这个逻辑关系采用什么门电路搭的,可以不关心,综合工具(synthesis tool)可以帮你处理。
当然你要知道基本门电路的功能,比如D触发器,与门,非门,或门等的功能(不说多的,两输入的还是比较简单的)。
---一句话,采用verilog或者VHDL描述设计对象的逻辑功能,这就是数字电路设计的任务!说到这里入门必须要两个基本功:逻辑电路基础,硬件描述语言。
有了这两个基本功,就算你其他都不会也能找到工作,呵呵,或许你会说,现在面试要问fpga,要问时序分析,有那么简单么?其实这些东西在你有了这两个基本功之后,其他的都可以慢慢学习。
注意硬件描述语言和逻辑电路的学习可以同步学习,而且要牢记,学习硬件描述语言进步取决于你对电路的理解和你对仿真器的使用。
为什么这样子说呢?因为硬件描述语言RTL(寄存器传输级)主要是用来给综合工具综合成电路的,所以要满足特定的coding style,这些coding style 将对应这特定的逻辑,比如时序电路应该怎么写,组合电路怎么写,这是有一定约束的,为此若你对逻辑电路比较熟悉,你就知道自己写代码大体综合后会采用什么门电路来组成;另外,写代码就要仿真,这是不可以避免的---不仿真,你怎么知道自己写的代码符合设计的要求呢?能够熟练使用仿真器,你就有了调试代码的基本能力,否则,写再多的代码也没有用。

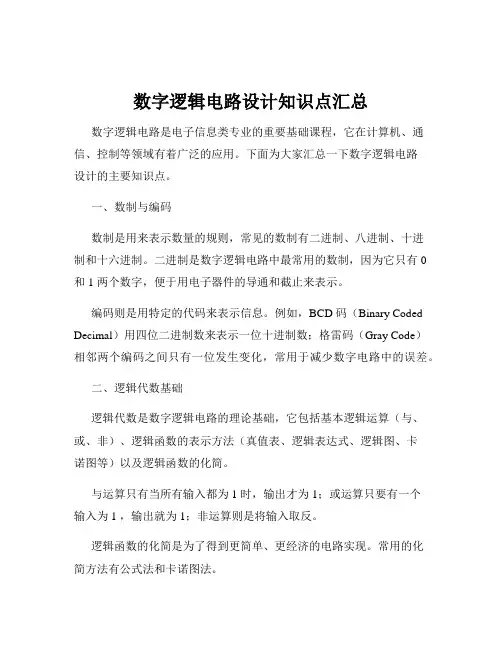

数字逻辑电路设计知识点汇总数字逻辑电路是电子信息类专业的重要基础课程,它在计算机、通信、控制等领域有着广泛的应用。
下面为大家汇总一下数字逻辑电路设计的主要知识点。
一、数制与编码数制是用来表示数量的规则,常见的数制有二进制、八进制、十进制和十六进制。
二进制是数字逻辑电路中最常用的数制,因为它只有 0 和 1 两个数字,便于用电子器件的导通和截止来表示。
编码则是用特定的代码来表示信息。
例如,BCD 码(Binary Coded Decimal)用四位二进制数来表示一位十进制数;格雷码(Gray Code)相邻两个编码之间只有一位发生变化,常用于减少数字电路中的误差。
二、逻辑代数基础逻辑代数是数字逻辑电路的理论基础,它包括基本逻辑运算(与、或、非)、逻辑函数的表示方法(真值表、逻辑表达式、逻辑图、卡诺图等)以及逻辑函数的化简。
与运算只有当所有输入都为 1 时,输出才为 1;或运算只要有一个输入为 1 ,输出就为 1;非运算则是将输入取反。
逻辑函数的化简是为了得到更简单、更经济的电路实现。
常用的化简方法有公式法和卡诺图法。
三、门电路门电路是实现基本逻辑运算的电子电路,包括与门、或门、非门、与非门、或非门、异或门等。
TTL (TransistorTransistor Logic)门电路和 CMOS (Complementary Metal Oxide Semiconductor)门电路是常见的两种类型。
TTL 门电路速度快,但功耗较大;CMOS 门电路功耗低,但速度相对较慢。
在实际设计中,需要根据具体的性能要求选择合适的门电路类型。
四、组合逻辑电路组合逻辑电路的输出仅取决于当前的输入,没有记忆功能。
常见的组合逻辑电路有编码器、译码器、加法器、数据选择器、数据分配器等。
例如,加法器是实现两个数相加的电路,半加器和全加器是加法器的基本单元。
译码器则是将输入的二进制编码转换为特定的输出信号。
五、时序逻辑电路时序逻辑电路的输出不仅取决于当前的输入,还与电路的过去状态有关,具有记忆功能。
