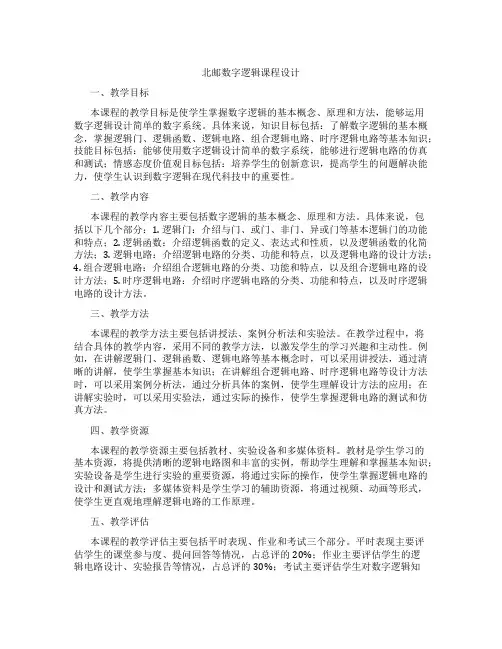

北邮数字逻辑课程设计一、教学目标本课程的教学目标是使学生掌握数字逻辑的基本概念、原理和方法，能够运用数字逻辑设计简单的数字系统。
具体来说，知识目标包括：了解数字逻辑的基本概念，掌握逻辑门、逻辑函数、逻辑电路、组合逻辑电路、时序逻辑电路等基本知识；技能目标包括：能够使用数字逻辑设计简单的数字系统，能够进行逻辑电路的仿真和测试；情感态度价值观目标包括：培养学生的创新意识，提高学生的问题解决能力，使学生认识到数字逻辑在现代科技中的重要性。
二、教学内容本课程的教学内容主要包括数字逻辑的基本概念、原理和方法。
具体来说，包括以下几个部分：1. 逻辑门：介绍与门、或门、非门、异或门等基本逻辑门的功能和特点；2. 逻辑函数：介绍逻辑函数的定义、表达式和性质，以及逻辑函数的化简方法；3. 逻辑电路：介绍逻辑电路的分类、功能和特点，以及逻辑电路的设计方法；4. 组合逻辑电路：介绍组合逻辑电路的分类、功能和特点，以及组合逻辑电路的设计方法；5. 时序逻辑电路：介绍时序逻辑电路的分类、功能和特点，以及时序逻辑电路的设计方法。
三、教学方法本课程的教学方法主要包括讲授法、案例分析法和实验法。
在教学过程中，将结合具体的教学内容，采用不同的教学方法，以激发学生的学习兴趣和主动性。
例如，在讲解逻辑门、逻辑函数、逻辑电路等基本概念时，可以采用讲授法，通过清晰的讲解，使学生掌握基本知识；在讲解组合逻辑电路、时序逻辑电路等设计方法时，可以采用案例分析法，通过分析具体的案例，使学生理解设计方法的应用；在讲解实验时，可以采用实验法，通过实际的操作，使学生掌握逻辑电路的测试和仿真方法。
四、教学资源本课程的教学资源主要包括教材、实验设备和多媒体资料。
教材是学生学习的基本资源，将提供清晰的逻辑电路图和丰富的实例，帮助学生理解和掌握基本知识；实验设备是学生进行实验的重要资源，将通过实际的操作，使学生掌握逻辑电路的设计和测试方法；多媒体资料是学生学习的辅助资源，将通过视频、动画等形式，使学生更直观地理解逻辑电路的工作原理。
大学数字逻辑实验课程设计一、课程目标知识目标：1. 掌握数字逻辑电路的基本原理和设计方法；2. 熟悉数字逻辑电路的仿真与实验操作；3. 了解数字逻辑电路在实际工程中的应用。
技能目标：1. 能够运用所学知识设计简单的数字逻辑电路；2. 能够使用相关软件对数字逻辑电路进行仿真与测试；3. 能够分析并解决数字逻辑电路中存在的问题。
情感态度价值观目标：1. 培养学生对数字逻辑电路的探究兴趣，激发学生学习积极性；2. 培养学生的团队协作能力，增强合作意识；3. 培养学生的创新意识，提高实践能力。
课程性质：本课程为大学电子信息类专业的实验课程，旨在帮助学生将数字逻辑理论知识与实际操作相结合，提高学生的动手能力和实践能力。
学生特点：学生已具备一定的数字逻辑理论知识，但对于实验操作和相关软件的使用相对陌生。
教学要求：结合学生特点，注重理论与实践相结合，强调实验操作技能的培养。
通过课程学习，使学生能够将所学知识应用于实际工程设计中，提高学生的综合素质。
课程目标分解为具体学习成果，以便于后续教学设计和评估。
1. 数字逻辑电路基本原理：包括逻辑门、组合逻辑电路、时序逻辑电路等基本概念和原理。
- 教材章节：第1章 数字逻辑电路基础- 内容列举：逻辑门功能与真值表、组合逻辑电路设计、时序逻辑电路原理。
2. 数字逻辑电路设计方法：介绍常用数字逻辑电路设计方法，如原理图设计、硬件描述语言等。
- 教材章节：第2章 数字逻辑电路设计方法- 内容列举：原理图设计方法、硬件描述语言基础、数字逻辑电路设计实例。
3. 数字逻辑电路仿真与实验操作：学习使用相关软件进行数字逻辑电路的仿真与实验操作。
- 教材章节：第3章 数字逻辑电路仿真与实验- 内容列举：仿真软件介绍、仿真流程、实验操作步骤。
4. 数字逻辑电路在实际工程中的应用：分析数字逻辑电路在通信、计算机等领域的应用案例。
- 教材章节：第4章 数字逻辑电路应用- 内容列举：数字通信系统中数字逻辑电路的应用、计算机硬件中数字逻辑电路的应用。
北京邮电大学数字电路与逻辑设计实验报告学院：xxxx学院姓名：xxx班级：xxxxxxxxxx128学号：xxxxxxxxxx实验一Quartus II原理图输入法设计与实现一、实验目的（1）熟悉用Quartus II原理图输入法进行电路设计和仿真；（2）掌握Quartus II图形模块单元的生成与调用；（3）熟悉实验板的使用。
二、实验所用仪器及元器件（1）计算机；（2）直流稳压电源；（3）数字系统与逻辑设计实验开发板。
三、实验任务要求（1）用逻辑门设计实现一个半加器，仿真验证其功能，并生成新的半加器图形模块单元。
（2）用实验（1）中生成的半加器模块和逻辑门设计实现一个全加器，仿真验证其功能，并下载到实验板测试，要求用拨码开关设定输入信号，发光二极管显示输出信号。
（3）用3线-8线译码器（74LS138）和逻辑门设计实现函数，仿真验证其功能，并下载到实验板测试。
要求用拨码开关设定输入信号，发光二极管显示输出信号。
四、实验原理图及仿真波形图228328（1）半加器【实验原理图】【仿真波形图】【仿真波形图分析】由波形图可以看出，真值表如下：a b so co 000001101010111由此可得，，满足半加器的设计要求。
（2）全加器428【实验原理图】【仿真波形图】【仿真波形图分析】由波形图可以看出真值表如下：ain bin cin sum cout 00000001100101001101100101115281100111111用分别表示信号ain 、bin 、cin 、sum 和cout ，则可得逻辑表达式为满足全加器的设计要求。
（3）3线-8线译码器实现函数【实验原理图】【仿真波形图】【仿真波形图分析】由波形图可得真值表如下：A B C F00010011010101101000101011001111则逻辑表达式为。
实验二用VHDL设计与实现组合逻辑电路一、实验目的（1）熟悉用VHDL语言设计组合逻辑电路的方法；（2）熟悉用Quartus II文本输入法进行电路设计；（3）熟悉不同的编码及其之间的转换。
实验三：交通灯控制一、实验目的（1）学习采用状态机方法设计时序逻辑电路。
（2）掌握ispLEVER 软件的使用方法。
（3）掌握用VHDL 语言设计数字逻辑电路。
（4）掌握ISP 器件的使用。
二、实验所用器件和设备在系统可编程逻辑器件ISP1032 一片示波器一台万用表或逻辑笔一只TEC-5实验系统，或TDS-2B 数字电路实验系统一台三、实验内容以实验台上的4个红色电平指示灯，4个绿色电平指示灯模仿路口的东南西北4个方向的红，绿，黄交通灯。
控制这些交通灯，使它们按下列规律亮，灭。
VHDL源代码：LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY light isport (restfunc,emergency,clk: in std_logic;--restfunc为复位信号,emergency为紧急信号,clk为50kHz频率时钟light : out std_logic_vector(11 downto 0));--12个指示灯ARCHITECTURE func of light istype state is (s1,s2,s3,s4); --交通灯4个状态signal current_state,next_state: state;--current_state,next_state为别为当前状态,转移状态signal en1,en2,en3,en4, c,c1,c2,c3,c4: std_logic;--en为使能信号,c为进位信号signal temp1: integer range 0 to 49999;signal temp2: integer range 0 to 99999;signal temp3: integer range 0 to 249999;signal temp4: integer range 0 to 9999;begin--1s计数器,对50kHz进行50000分频process(clk,en1)beginif (clk'event and clk='1') then --上升沿判断if (temp1=49999 and en1='1' and emergency='0') thentemp1<=0;c1<='1';--进位elsif (en1='1' and emergency='0') thentemp1<=temp1+1;c1<='0';end if;end if;if (en1='0') thenc1<='0';temp1<=0;end if;end process;process(clk,en2)--2s计数器,对50kHz进行100000分频beginif (clk'event and clk='1') thenif (temp2=99999 and en2='1' and emergency='0') thentemp2<=0;c2<='1';elsif (en2='1'and emergency='0') thentemp2<=temp2+1;c2<='0';end if;end if;if (en2='0') thenc2<='0';temp2<=0;end if;end process;process(clk,en3)--5s计数器,对50kHz进行250000分频beginif (clk'event and clk='1') thenif (temp3=249999 and en3='1' and emergency='0') thentemp3<=0;c3<='1';elsif (en3='1' and emergency='0') thentemp3<=temp3+1;c3<='0';end if;end if;if (en3='0') thentemp3<=0;c3<='0';end if;end process;process(clk,en4) --0.2s计数器,对50kHz进行10000分频beginif (clk'event and clk='1') thenif (temp4=9999 and en4='1') thentemp4<=0;c4<=not c4;elsif (en4='1') thentemp4<=temp4+1;end if;end if;end process;c<=c1 or c2 or c3; --进位信号process (c,restfunc) --状态转移,复位情况beginif (restfunc='1') then--复位信号current_state<=s1;elsif (c'event and c='0') then--遇到计数器进位转移到下一状态current_state<=next_state;end if;end process;process (current_state,emergency) --状态转移,紧急情况beginif(emergency='1') then--紧急状态红灯全亮light<="000000001111";elsecase current_state iswhen s1=> --东西方向绿灯亮，南北方向红灯亮,延时5秒en1<='0';en2<='0';light<="010*********";en3<='1';next_state<=s2; --继续下一状态，下同when s2=>--东西方向黄灯闪，南北方向红灯亮,延时2秒en3<='0';en2<='1';en4<='1';light(11 downto 7 )<="00000";light(6)<=c4;light(5)<='0';light(4)<=c4;light(3 downto 0)<="1010";next_state<=s3;when s3=>--东西方向红灯亮，南北方向绿灯亮,延时5秒en2<='0';en4<='0';en3<='1';light<="101000000101";next_state<=s4;when s4=> --东西方向红灯闪，南北方向黄灯闪,延时2秒en3<='0';en2<='1';en4<='1';light(11 downto 8 )<="0000";light(7)<=c4; --闪灯控制light(6)<='0';light(5)<=c4;light(4 downto 0)<="00101";next_state<=s1;end case;end if;end process;end func;四、实验小结依旧注意4个分频。

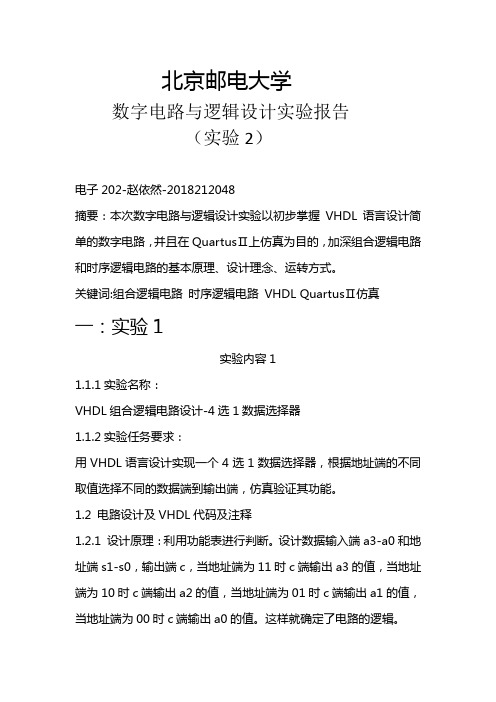

北京邮电大学数字电路与逻辑设计实验报告（实验2）电子202-赵依然-2018212048摘要：本次数字电路与逻辑设计实验以初步掌握VHDL语言设计简单的数字电路，并且在QuartusⅡ上仿真为目的，加深组合逻辑电路和时序逻辑电路的基本原理、设计理念、运转方式。
关键词:组合逻辑电路时序逻辑电路VHDL QuartusⅡ仿真一：实验1实验内容11.1.1实验名称：VHDL组合逻辑电路设计-4选1数据选择器1.1.2实验任务要求：用VHDL语言设计实现一个4选1数据选择器，根据地址端的不同取值选择不同的数据端到输出端，仿真验证其功能。
1.2 电路设计及VHDL代码及注释1.2.1 设计原理：利用功能表进行判断。
设计数据输入端a3-a0和地址端s1-s0，输出端c，当地址端为11时c端输出a3的值，当地址端为10时c端输出a2的值，当地址端为01时c端输出a1的值，当地址端为00时c端输出a0的值。
这样就确定了电路的逻辑。
1.2.2 VHDL代码及注释:library ieee;use IEEE.STD_LOGIC_1164.all;use IEEE.STD_LOGIC_arith.all;use ieee.STD_LOGIC_unsigned.all;entity mux4 isport(a:in std_logic_vector(3 downto 0);s:in std_logic_vector(1 downto 0);c:out std_logic);end mux4;architecture mux4_arch of mux4 isbeginprocess(s)begincase s iswhen "00"=>c<=a(0);--当输入00，输出a（0）when "01"=>c<=a(1);when "10"=>c<=a(2);when "11"=>c<=a(3);end case;end process;end;1.3仿真波形图（请放大查看）1.4 仿真波形图分析由图可知，当s端地址端输入11，c端输出和a3一致，s端输入10，c端输出和a2一致，s端输入01，c端输出和a1一致，s端输入00，c端输出和a0一致。

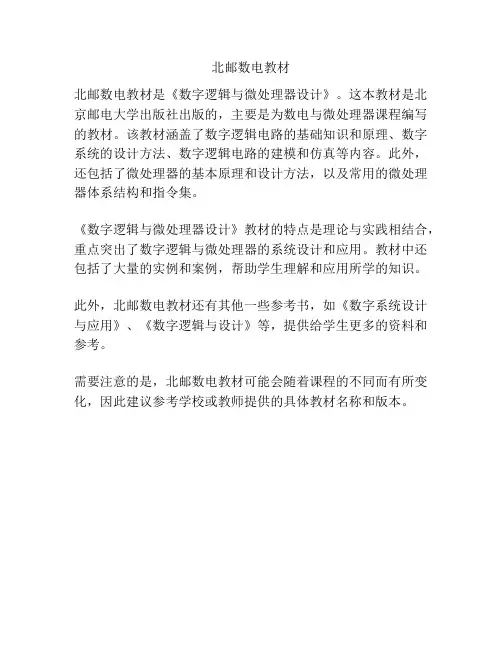

北邮数电教材
北邮数电教材是《数字逻辑与微处理器设计》。
这本教材是北京邮电大学出版社出版的，主要是为数电与微处理器课程编写的教材。
该教材涵盖了数字逻辑电路的基础知识和原理、数字系统的设计方法、数字逻辑电路的建模和仿真等内容。
此外，还包括了微处理器的基本原理和设计方法，以及常用的微处理器体系结构和指令集。
《数字逻辑与微处理器设计》教材的特点是理论与实践相结合，重点突出了数字逻辑与微处理器的系统设计和应用。
教材中还包括了大量的实例和案例，帮助学生理解和应用所学的知识。
此外，北邮数电教材还有其他一些参考书，如《数字系统设计与应用》、《数字逻辑与设计》等，提供给学生更多的资料和参考。
需要注意的是，北邮数电教材可能会随着课程的不同而有所变化，因此建议参考学校或教师提供的具体教材名称和版本。
北邮数字逻辑课程设计_简易电子琴简易电子琴实验报告综合设计：程序编写：实验报告撰写：北京邮电大学计算机学院某人一．实验目的1.掌握较复杂逻辑的设计和调试。
2.掌握用VHDL语言设计数字逻辑电路。
3.掌握ispLEVER软件的使用方法。
4.掌握ISP器件的使用。
5.用途: 有电子琴的基本功能，可弹奏出简单的乐曲。
二．实验器材1.在系统可编程逻辑器件1032E2.示波器3.逻辑测试笔4.TEC-5实验系统三．实验容设计一个简易电子琴，有两种模式，既可以音阶弹奏，也可以自动播放乐曲。
要求音阶弹奏的时候，可以弹奏高音低音一共14个不同音符，自动播放乐曲的时候，要求可以按一定节奏自动播放一首预存在系统中的乐曲。
四．实验设计原理从试验系统外部接入一个时钟信号，对时钟信号进行分频，可以得到不同分频的脉冲信号。
当这个分频值设定为一定的数值时，就可以使试验系统的喇叭发出不同的音符，从而完成音阶演奏。
自动演奏时，除了对外部时钟进行分频得到不同的音符外，还需要通过时钟信号对节拍进行控制，设置该音乐最短的音符为基本单位，一步一步往后执行，根据某个音符的节拍数来确定执行时间，从而可以按照节奏将一段音乐自动演奏出来。
五．设计方案1.一共有14个琴键，表示中音的1-7到低音的1-7，按照电子琴的排列布局来安排琴键位置。
2．根据不同音符的频率，用多模计数器对时钟信号进行分频，得到特定的脉冲信号，为了使信号稳定，需要对其进行翻转得到2分频信号再输出。
3.综合原理图4.外部输入50kHz的时钟信号，根据下表用多模计数器对时钟信号进行分频，得到分频系数。
六．程序实现*********************************实体部分************************************* library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity Orgen isport(moderm:in std_logic;--模式选择，0为音阶自演奏模式，1为自动播放模式clk:in std_logic;--时钟信号Index:in std_logic_vector(13 downto 0);--琴键选择信号，1表示选择摸个琴键，共有14个琴键，可以选择14个音，分别是低音1-7和中音1-7 Code:out std_logic_vector(6 downto 0);--七段发光二极管编码，用于显示弹奏的音符high:out std_logic;--如果是中音，小灯亮，反之不亮tone0:inout integer range 0 to 2047;--分频系数result:inout std_logic--输出音频信号);end Orgen;*******************************结构体部分************************************architecture Orgen_Player of Orgen is--程序使用的是50kHz的时钟信号beginSearch:process(Index,clk,moderm)--Search进程，根据琴键选择信号得到不同的分variable step:integer range 0 to 2000;variable count2:integer range 0 to 2000;begin***************************音阶演奏模式部分********************************** if Moderm='0' then--手动音阶演奏模式case Index iswhen "00000000000001"=> tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0 tone0键信号，分配了不同的分频系数，为不同音名的发光二极管编码，同时调整高低音显示信号end case;end if;******************************自动演奏部分************************************ if (moderm='1') and (clk'event and clk='1') then--自动演奏模式--tone0防止影响if count2count2:=count2+1;--1秒输出1拍elsecount2:=0;case step iswhen 0=>tone0step:=step+1;when 1=>tone0step:=step+1;when 2=>tone0step:=step+1;when 3=>tone0step:=step+1;tone0step:=step+1;when 5=>tone0step:=step+1;when 6=>tone0step:=step+1;when 7=>tone0step:=step+1;when 8=>tone0step:=step+1;when 9=>tone0step:=step+1;when 10=>tone0step:=step+1;when 11=>tone0step:=step+1;when 12=>tone0step:=step+1;when 13=>tone0step:=step+1;when 14=>tone0step:=step+1;when 15=>tone0step:=step+1;--step不同，表示乐曲演奏到不同的位置，赋予不同的分频系数，然后step+1end case;end if;end if;end process;**************************发生进程，控制喇叭发声****************************** Made_Code:process(clk)--发声进程，发出不同的音频variable count1:integer range 0 to 2000;beginif clk'event and clk='1' thenif count1count1:=count1+1;--事先查好每个音名的频率，根据音频系数进行分频，得到是正确频率两倍的音elsecount1:=0;result音频信号end if;end if;end process;end Orgen_Player;七．基于QuartusII9.0的仿真实现1.仿真电路图2.仿真波形图八．基于TEC-5试验系统的实现效果1.音阶模式下，可以根据琴键的输入演奏低音1-7和中音1-7一共14个音符。
北邮数字逻辑课程设计实验报告（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）实验四：电子钟显示一、实验目的（1）掌握较复杂的逻辑设计和调试。
（2）学习用原理图+VHDL语言设计逻辑电路。
（3）学习数字电路模块层次设计。
（4）掌握ispLEVER 软件的使用方法。
（5）掌握ISP 器件的使用。
二、实验所用器件和设备在系统可编程逻辑器件ISP1032 一片示波器一台万用表或逻辑笔一只TEC-5实验系统，或TDS-2B 数字电路实验系统一台三、实验内容数字显示电子钟1、任务要求(1)、时钟的“时”要求用两位显示;上、下午用发光管作为标志；(2)、时钟的“分”、“秒”要求各用两位显示；(3)、整个系统要有校时部分（可以手动，也可以自动），校时时不能产生进位；(4)*、系统要有闹钟部分，声音要响5秒（可以是一声一声的响，也可以连续响）。
VHDL源代码：LIBRARY ieee;----主体部分-ENTITY clock isport(clk,clr,put,clk1 : in std_logic; -- clr 为清零信号，put 为置数脉冲，clk1 为响铃控制时钟choice : in std_logic; --用来选择时钟状态的脉冲信号lighthour : out std_logic_vector(10 downto 0);lightmin : out std_logic_vector(7 downto 0);lightsec : out std_logic_vector(7 downto 0); --输出显示ring : out std_logic); --响铃信号end clock;--60进制计数器模块ARCHITECTURE func of clock iscomponent counter_60port(clock : in std_logic;clk_1s : in std_logic;putust : in std_logic;clr : in std_logic;load : in std_logic;s1 : out std_logic_vector(3 downto 0);s10 : out std_logic_vector(3 downto 0);co : out std_logic);end component;--24进制计数器模块component counter_24port(clock : in std_logic;clk_1s : in std_logic;putust : in std_logic;clr : in std_logic;load : in std_logic;s1 : out std_logic_vector(3 downto 0);s10 : out std_logic_vector(6 downto 0));end component;signal sec,a:std_logic; --- 2 分频产生1s信号signal l1,l2,l3:std_logic; ---判定对时间三部分修改signal c1,c2:std_logic; ---进位信号signal load:std_logic_vector(1 downto 0);signal temp:integer range 0 to 2499;signal temp1:integer range 0 to 95; --计数信号signal sec_temp:std_logic_vector(7 downto 0);--总进程beginu1 : counter_60 port map (sec,sec,put,clr,l1,sec_temp(3 downto 0),sec_temp(7 downto 4),c1); u2 : counter_60 port map (c1,sec,put,clr,l2,lightmin(3 downto 0),lightmin(7 downto 4),c2);u3 : counter_24 port map (c2,sec,put,clr,l3,lighthour(3 downto 0),lighthour(10 downto 4)); lightsec(7 downto 0)<=sec_temp(7 downto 0);--状态转换process (choice)beginif (choice'event and choice='1') thencase load iswhen "00" => l1<='0'; --非修改状态l2<='0';l3<='0';load<="01";when "01" => l1<='0'; --此状态下对小时进行修改l2<='0';l3<='1';load<="10";when "10" => l1<='0'; --此状态下对分钟进行修改l2<='1';l3<='0';load<="11";when others => l1<='1'; --此状态下对秒进行修改l2<='0';l3<='0';load<="00";end case;end if;end process;--计数进程process(clk)beginif (clk'event and clk='1') then --分频if (temp=2499) thentemp <= 0;sec<=not sec;elsetemp <= temp+1;end if;end if;end process;--响铃进程process(clk1)beginif(clk1'event and clk1='1') thenif (temp1=95) thentemp1<=0;a<=not a;elsetemp1<=temp1+1;end if;end if;end process;ring<=a when (c2='1' and sec_temp<5 and sec='1') else --5s整点响铃'0';end func;library IEEE;entity counter_60 isport (clock : in std_logic; --计数信号，即低位的进位信号或时钟脉冲信号clk_1s : in std_logic; --周期1s 的时钟信号putust : in std_logic; --调表置数信号clr : in std_logic; --清零load : in std_logic; --判定信号s1 : out std_logic_vector(3 downto 0); --计数器的个位s10 : out std_logic_vector(3 downto 0); --计数器的十位co : out std_logic );end counter_60;if(load=1 ) --防止脉冲产生进位co_ temp<=’0’;architecture func of counter_60 issignal s1_temp: std_logic_vector(3 downto 0);signal s10_temp : std_logic_vector(3 downto 0);signal clk,co_temp : std_logic;beginclk<=clock when load='0' elseputust;process (clk,clr)beginif (clr='1') thens1_temp <= "0000";s10_temp <= "0000";elsif (clk'event and clk='1')then --进位判断if (s1_temp=9) thens1_temp <= "0000";if (s10_temp=5) thens10_temp <= "0000";co_temp<='1';elseco_temp<='0';s10_temp <= s10_temp+1;end if;elseco_temp<='0';s1_temp <= s1_temp+1;end if;end process;s1 <= s1_temp when (clk_1s='1'or load='0') else"1111";s10 <= s10_temp when (clk_1s='1' or load='0') else"1111";co <= co_temp when (load='0') else'0';end func;library IEEE;--24进制计数器entity counter_24 isport(clock : in std_logic; --计数信号clk_1s : in std_logic; --周期1s 的时钟信号putust : in std_logic;clr : in std_logic; --清零信号load : in std_logic; --判定信号s1 : out std_logic_vector(3 downto 0); --计数器的个位s10 : out std_logic_vector(6 downto 0)); --计数器的十位end counter_24;architecture func of counter_24 issignal s1_temp : std_logic_vector(3 downto 0);signal s10_temp : std_logic_vector(1 downto 0);signal clk : std_logic;beginclk<=clock when load='0' elseprocess (clk,clr)beginif (clr='1') thens1_temp <= "0000";s10_temp <= "00";elsif (clk'event and clk='1') thenif (s1_temp=3 and s10_temp=2) then s1_temp <= "0000";s10_temp <= "00";elsif (s1_temp=9) thens1_temp<="0000";s10_temp<=s10_temp+1;elses1_temp <= s1_temp+1;end if;end if;end process;--显示进程process(s10_temp)beginif (clk_1s='1' or load='0') thencase s10_temp iswhen "00" => s10<="1111110";when "01" => s10<="0110000";when "10" => s10<="1101101";when others => null;end case;elses10<="0000000";end if;end process;s1 <= s1_temp when (clk_1s='1' or load='0') else"1111";end func;四、实验小结：注意当时钟处于被修改状态时，即对时、分、秒的值进行修改时，不应产生进位，产生很多莫名其妙的错误，如修改后有进位（分钟为00）时，或者自行到整点响铃后，再次给脉冲会进位的情况。
