数字逻辑课程设计论文

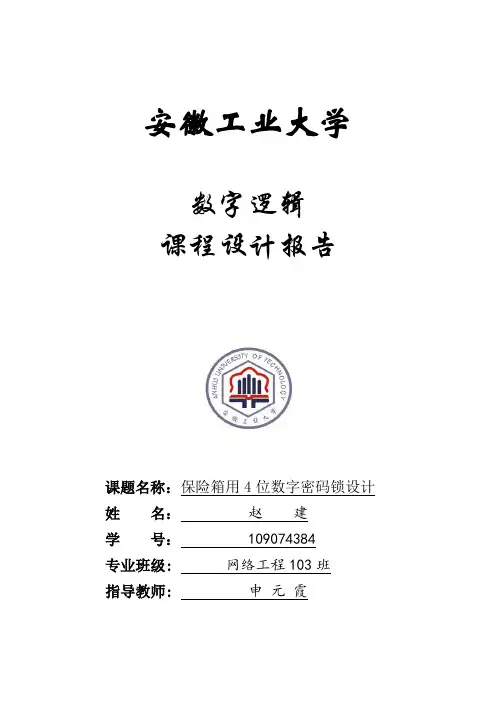

安徽工业大学数字逻辑课程设计报告课题名称：保险箱用4位数字密码锁设计姓名：赵建学号： 109074384专业班级: 网络工程103班指导教师: 申元霞✧问题描述：本次设计的任务是设计一个保险箱用的4位数字代码锁，我们利用数字逻辑电路，通过门电路完成设计目的，并在原有设计要求的基础上，实现了密码锁可修改密码的功能，这样用户可根据自己需要设定并随时修改密码。

另外，我们设定了三个输出，增强了电路的输出功能，增加了可读性。

✧总体方案设计：1.基本设计思路：根据设计要求，我们设计的密码锁有五个输入，四个密码预设值和三个输出，分别假定为A0（B0）,A1(B1),A2(B2),A3(B3),EN（输入）和READY，OPEN，ALARM（输出）。

其中，A0,A1,A2,A3是用户欲打开密码箱时所输入的校验密码；而相应的B0,B1,B2,B3是用户预设的密码箱的密码；EN是个开箱钥匙孔信号（使能端），只有当它使能有效时，才会具有相应的输出（我们的输出均为发光二极管）。

三个输出READY,OPEN,ALARM均连接发光二极管，高电平有效，当灯READY发光时表示使能有效；当灯OPEN发光时表示使能有效且输入密码正确，密码箱打开；当灯ALARM发光时表示使能有效，但是密码输入错误，密码箱不打开;当使能EN无效时，密码箱不会打开，且不会报警。

在实现过程中，关键就是预设密码的设置及输入的校验密码的正确性的判断。

分别阐述如下：由于我们设计的密码为二进制密码，其各位的值是0或1，所以可以用逻辑开关分别连接四个预设密码端（也可理解为输入端，这样的话，就有九个输入端），用户可根据需要自行设定密码，比如，开关B1和开关B3置高电平，开关B2和开关B4置低电平，这样用户设定的密码就是“1010”。

对于输入的校验密码的正确性的判断方法，我们很容易就想到异或门的功能，即当两个输入相同是输出为“1”，否则为“0”。

这样，我们可以根据输出来判断各个数位上的密码数字输入是否正确。

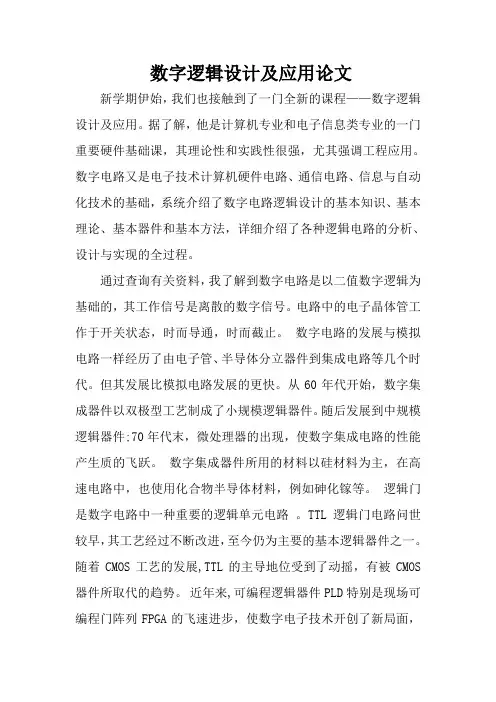

数字逻辑设计及应用论文新学期伊始，我们也接触到了一门全新的课程——数字逻辑设计及应用。

据了解，他是计算机专业和电子信息类专业的一门重要硬件基础课，其理论性和实践性很强，尤其强调工程应用。

数字电路又是电子技术计算机硬件电路、通信电路、信息与自动化技术的基础，系统介绍了数字电路逻辑设计的基本知识、基本理论、基本器件和基本方法，详细介绍了各种逻辑电路的分析、设计与实现的全过程。

通过查询有关资料，我了解到数字电路是以二值数字逻辑为基础的，其工作信号是离散的数字信号。

电路中的电子晶体管工作于开关状态，时而导通，时而截止。

数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。

但其发展比模拟电路发展的更快。

从60年代开始，数字集成器件以双极型工艺制成了小规模逻辑器件。

随后发展到中规模逻辑器件;70年代末，微处理器的出现，使数字集成电路的性能产生质的飞跃。

数字集成器件所用的材料以硅材料为主，在高速电路中，也使用化合物半导体材料，例如砷化镓等。

逻辑门是数字电路中一种重要的逻辑单元电路。

TTL逻辑门电路问世较早，其工艺经过不断改进，至今仍为主要的基本逻辑器件之一。

随着CMOS工艺的发展,TTL的主导地位受到了动摇，有被CMOS 器件所取代的趋势。

近年来,可编程逻辑器件PLD特别是现场可编程门阵列FPGA的飞速进步，使数字电子技术开创了新局面，不仅规模大，而且将硬件与软件相结合，使器件的功能更加完善，使用更灵活。

在这门课的学习过程中，我认为原理与实践环节两手都要抓，两手都要硬。

原理能帮助在学习这本书的过程中不仅知其然，更是知其所以然，原理主要是所选用电子器件的结构与作用及开关代数基本定理，有了坚实的理论基础，一旦在本课程的尖端方面有了一些更新的，更广阔的应用途径，我们也能运用基本原理与分析方法掌握更新的技术。

另外一方面，由于数字电路的发展依赖于硬件（集成电路的发展），也就是所选用的电子元件，因此，对于这方面结构和应用的了解也尤为关键。

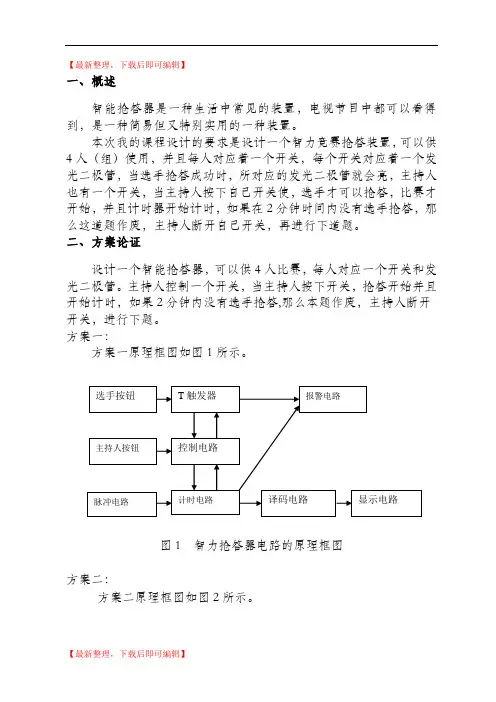

【最新整理，下载后即可编辑】一、概述智能抢答器是一种生活中常见的装置，电视节目中都可以看得到，是一种简易但又特别实用的一种装置。

本次我的课程设计的要求是设计一个智力竞赛抢答装置，可以供4人（组）使用，并且每人对应着一个开关，每个开关对应着一个发光二极管，当选手抢答成功时，所对应的发光二极管就会亮，主持人也有一个开关，当主持人按下自己开关使，选手才可以抢答，比赛才开始，并且计时器开始计时，如果在2分钟时间内没有选手抢答，那么这道题作废，主持人断开自己开关，再进行下道题。

二、方案论证设计一个智能抢答器，可以供4人比赛，每人对应一个开关和发光二极管。

主持人控制一个开关，当主持人按下开关，抢答开始并且开始计时，如果2分钟内没有选手抢答,那么本题作废，主持人断开开关，进行下题。

方案一：方案一原理框图如图1所示。

图1 智力抢答器电路的原理框图方案二：方案二原理框图如图2所示。

图2 智力抢答器电路的原理框图本设计采用的是方案二，电路简单，易懂，更具性价比。

三、电路设计 1.抢答电路抢答电路是实现抢答功能，当主持人按下开关抢答开始，当最先开始选手按下开关并且对应发光二极管发光，而且其他选手抢答无效。

为实现功能当一个开关闭合同时其它开关处于断开状态时，输出高电平对应二极管发光，同时将其它三个二极管锁定为低电平，这三个开关失效。

图3 抢答电路2.计时电路计时器电路主要由三片74LS190N 构成。

将三片计数器芯片接成120进制的加法计数器并将初始值置为000，接收脉冲信号由000开始计时。

选手按钮显示电路译码电路 控制电路主持人按钮脉冲电路计时电路 报警电路表1 同步十进制加/减计数器74LS190N功能表的控制停止计数且保持当前数据不变；当LD′=0时，计数器不受CLK的控制预置数；当CTEN′=0，LD′=1，U′/D=0时计数器加法计数，CTEN′=0，LD′=1，U′/D=1时计数器减法计数；当低位计数器U8到9时进位，高位加1。

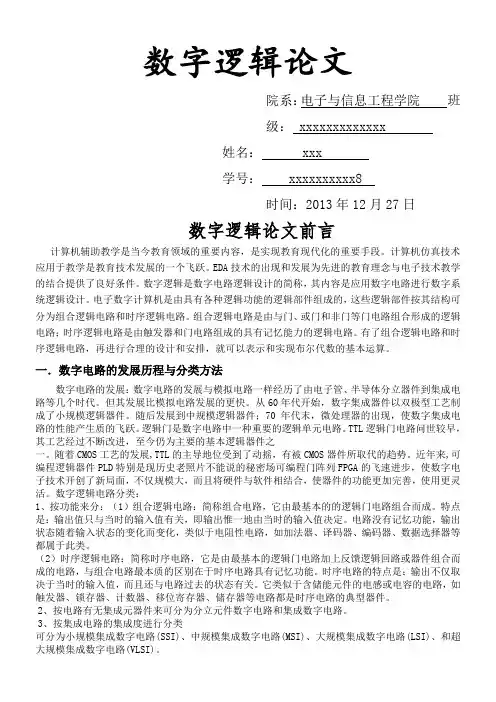

数字逻辑论文院系：电子与信息工程学院班级： xxxxxxxxxxxxx姓名： xxx学号： xxxxxxxxxx8时间：2013年12月27日数字逻辑论文前言计算机辅助教学是当今教育领域的重要内容，是实现教育现代化的重要手段。

计算机仿真技术应用于教学是教育技术发展的一个飞跃。

EDA技术的出现和发展为先进的教育理念与电子技术教学的结合提供了良好条件。

数字逻辑是数字电路逻辑设计的简称，其内容是应用数字电路进行数字系统逻辑设计。

电子数字计算机是由具有各种逻辑功能的逻辑部件组成的，这些逻辑部件按其结构可分为组合逻辑电路和时序逻辑电路。

组合逻辑电路是由与门、或门和非门等门电路组合形成的逻辑电路；时序逻辑电路是由触发器和门电路组成的具有记忆能力的逻辑电路。

有了组合逻辑电路和时序逻辑电路，再进行合理的设计和安排，就可以表示和实现布尔代数的基本运算。

一．数字电路的发展历程与分类方法数字电路的发展：数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。

但其发展比模拟电路发展的更快。

从60年代开始，数字集成器件以双极型工艺制成了小规模逻辑器件。

随后发展到中规模逻辑器件；70年代末，微处理器的出现，使数字集成电路的性能产生质的飞跃。

逻辑门是数字电路中一种重要的逻辑单元电路。

TTL逻辑门电路问世较早，其工艺经过不断改进，至今仍为主要的基本逻辑器件之一。

随着CMOS工艺的发展,TTL的主导地位受到了动摇，有被CMOS器件所取代的趋势。

近年来,可编程逻辑器件PLD特别是现历史老照片不能说的秘密场可编程门阵列FPGA的飞速进步，使数字电子技术开创了新局面，不仅规模大，而且将硬件与软件相结合，使器件的功能更加完善，使用更灵活。

数字逻辑电路分类：1、按功能来分：（1）组合逻辑电路：简称组合电路，它由最基本的的逻辑门电路组合而成。

特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。

电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。

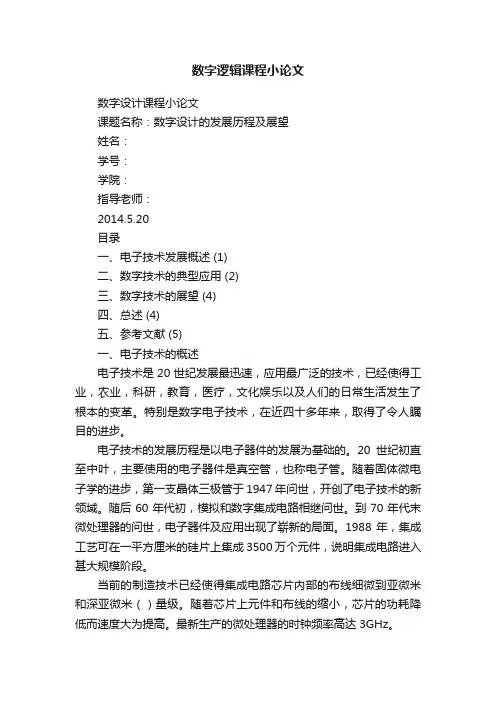

数字逻辑课程小论文数字设计课程小论文课题名称：数字设计的发展历程及展望姓名：学号：学院：指导老师：2014.5.20目录一、电子技术发展概述 (1)二、数字技术的典型应用 (2)三、数字技术的展望 (4)四、总述 (4)五、参考文献 (5)一、电子技术的概述电子技术是20世纪发展最迅速，应用最广泛的技术，已经使得工业，农业，科研，教育，医疗，文化娱乐以及人们的日常生活发生了根本的变革。

特别是数字电子技术，在近四十多年来，取得了令人瞩目的进步。

电子技术的发展历程是以电子器件的发展为基础的。

20世纪初直至中叶，主要使用的电子器件是真空管，也称电子管。

随着固体微电子学的进步，第一支晶体三极管于1947年问世，开创了电子技术的新领域。

随后60年代初，模拟和数字集成电路相继问世。

到70年代末微处理器的问世，电子器件及应用出现了崭新的局面。

1988年，集成工艺可在一平方厘米的硅片上集成3500万个元件，说明集成电路进入甚大规模阶段。

当前的制造技术已经使得集成电路芯片内部的布线细微到亚微米和深亚微米（）量级。

随着芯片上元件和布线的缩小，芯片的功耗降低而速度大为提高。

最新生产的微处理器的时钟频率高达3GHz。

数字技术的发展历程与模拟电路一样，经历了由电子管，半导体分立器件到集成电路的过程。

由于集成电路的发展非常迅速，很快占有主导地位，因此，数字电路的主流形式是数字集成电路。

从20世纪60年代开始，数字集成器件以双极型工艺制成了小规模逻辑器件，随后发展到中规模；70年代末，微处理器的出现，使数字集成电路的性能发生了质的飞跃；从80年代中期开始，专用集成电路（ASIC）制作技术已趋向成熟，标志着数字集成电路发展到了新的阶段。

具体发展过程如下：1)19世纪（早期发展）----半导体1800 年，意大利物理学家伏特发明了世界上第一个伏特电池。

半导体1833 年，英国物理学家法拉第发现半导体材料随温度升高电阻值下降。

负电阻温度系数1873 年，英国史密斯发现辐射可以引起被照射半导体材料电导率改变。

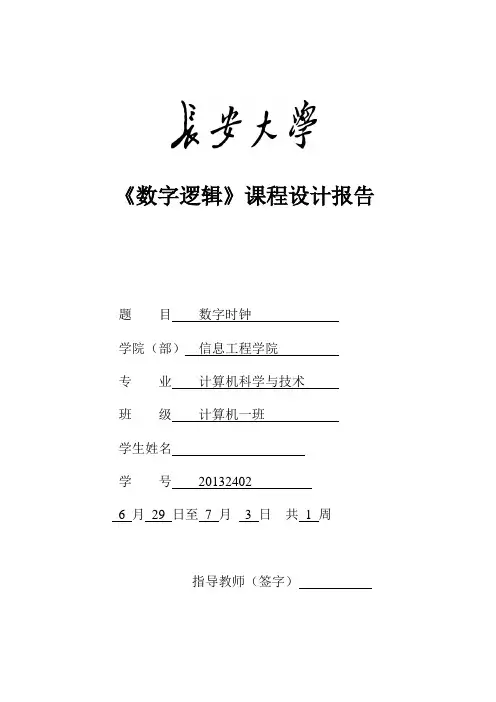

《数字逻辑》课程设计报告题目数字时钟学院（部）信息工程学院专业计算机科学与技术班级计算机一班学生姓名学号201324026 月29 日至7 月 3 日共1 周指导教师（签字）题目一．摘要：钟表的数字化给人们的生产生活带来了极大的方便，并且极大的扩展了钟表原先的报时功能。

诸如定时自动报有这些，都是以钟表数字化为基础的。

因此，研究数字钟及扩大其应用，有着非常警、学校的按时自动打铃、时间程序自动控制、定时广播、定时启闭路灯，甚至各种定时电气的自启用等。

所现实的意义。

本次数电课设我组设计的数字时钟是由石英晶体振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路和计时电路组成，石英晶体振荡器产生的信号经过分频器作为秒脉冲，秒脉冲送入计数器计数，计数结果通过“时”、“分”、“秒”译码器在七段显示器上显示时间。

二．关键词：校时计时报时分频石英晶体振荡器三．技术要求：1、有“时”、“分”、“秒”（23小时59分59秒）显示且有校时功能；2、有计时功能，时钟不会在计时的时候停下。

计时范围是0~99秒；3、有闹铃功能，闹铃响的时间由使用者自己设置，闹铃时间至少一分钟；4、要在七段显示器（共阴极6片）显示时间；5、电子钟要准确正常地工作。

四、方案论证与选择：钟表的是长期使用的器件，误差容易积累由此增大。

所以要求分频器产生的秒脉冲要极其准确。

而石英晶体产生的信号是非常稳定的，所以我们使用石英晶体产生的信号经过分频电路作为秒脉冲。

秒脉冲信号经过6级计数器，分别得到“秒”、“分”、“时”的个位、十位的计时。

由实际的要求，“秒”、“分”计数器为60进制的计数器，小时为24进制。

由于74LS160十进制加法计数器易于理解使用，我们在设计各个计数器时都是由采用74LS160芯片级联构成。

在计时部分，最小单位是0.01s，我们采用555多谐振荡器产生100HZ的信号作为秒脉冲进入一个4级计数器，计时范围是0~99秒。

石英晶体我们选择的是振荡频率为2ⁿ（我们找到的最小振荡频率为n=15），与四个74LS161组成的计数器来分频，使振荡频率变为1HZ,这样秒脉冲就产生了。

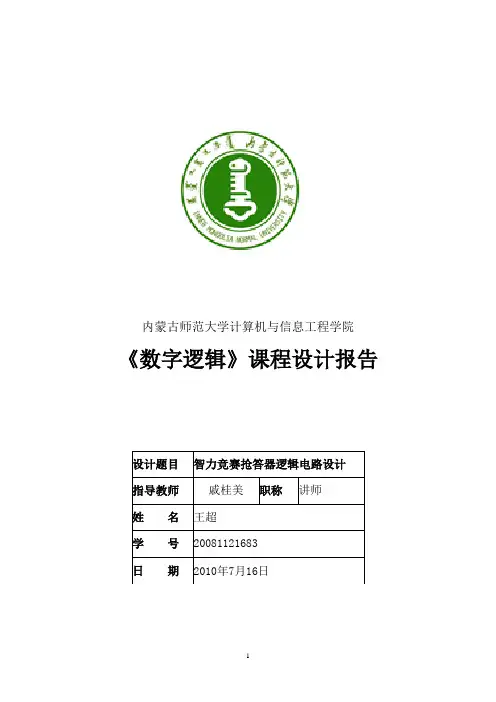

内蒙古师范大学计算机与信息工程学院《数字逻辑》课程设计报告课题三智力竞赛抢答器逻辑电路设计计算机与信息工程学院 2008级计算机科学与技术非师范班王超指导教师戚桂美讲师摘要抢答器的设计分为抢答器和显示两部分。

实际进行智力竞赛时，尤其在抢答环节，一般是有4个参赛队，每个参赛队面前分别对应一个抢答按钮，各小组对主持人提出的问题，主持人没有宣布抢答开始时，抢答不起作用；在主持人宣布抢答开始后，可以进行，首先抢到的小组，用灯指示，此时其他组抢答将计无效。

关键词抢答器；时钟脉冲;蜂鸣器；1设计任务及主要技术指标和要求1.1设计任务可同时供4名选手（或代表队）参赛，其编号分别是1到4，各用一个抢答按钮，按钮的编号与选手的编号相对应。

给节目主持人设置一个控制开关，用来控制系统的清零(编号显示数码管灭灯)。

1.2、主要技术指标和要求抢答器具有数据锁存和显示的功能。

抢答开始后，若有选手按动抢答按钮，编号立即锁存，并数码管上显示选手的编号，同时扬声器给出声音提示；同时封锁输入电路，禁止其它选手抢答。

2引言智力竞赛是一种生动活泼的教育形式和方法，通过抢答和必答两种方式能引起参赛者和观众的极大兴趣，并且能在极短时间内，使人们增加一些科学知识和生活常识。

实际进行智力竞赛时，尤其在抢答环节，一般是有几个参赛队（例如4个），每个参赛队面前分别对应一个抢答按钮，各小组对主持人提出的问题，主持人没有宣布抢答开始时，抢答不起作用；在主持人宣布抢答开始后，可以进行抢答。

首先抢到的小组，用声、光指示，并且显示该小组的编号，此时其他组抢答将计无效。

3工作原理该电路由四个D触发器，与非门及脉冲触发电路等组成。

74LS74为双D触发器，其内部具有2个独立的D触发器。

两个74LS74组成4D触发器，输入端分别为D1，D2，D3，D4，输出端相应为Q1，Q1；Q2，Q2；Q3，Q3；Q4，Q4。

将4个触发器的时钟端连在一起组成一个总的时钟端（CP），将4个清除端连在一起组成一个总的清除端（CLR）。

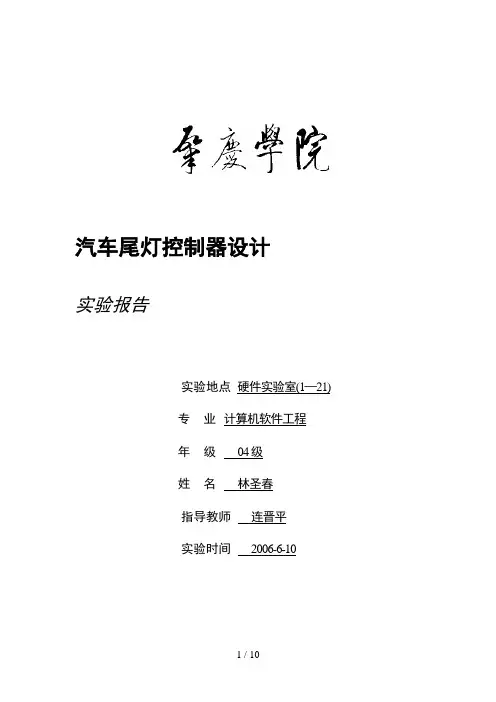

汽车尾灯控制器设计实验报告实验地点硬件实验室(1—21)专业计算机软件工程年级 04级姓名林圣春指导教师连晋平实验时间 2006-6-10数字逻辑与数字系统课程设计课程设计作为实践教学的一个重要环节，对提高创新精神和实践能力、发展个性具在重要作用。

除了必要的验证性实践以训练实验能力和实验结果整理的能力外，安排综合性课程设计对于提高学生全面应用本课程知识进行分析问题和解决问题的能力具有重要意义。

本章给出了一些经典的数字逻辑与数字系统课程设计题目，部分题目给出了功能框图及简要分析。

3.1课程设计教学大纲课程设计作为数字逻辑与数字系统课程的重要组成部分，目的是使学生进一步理解课程内容，基本掌握数字系统设计和调试的方法，增加集成电路应用知识，培养学生实际动手能力以分析、解决问题的能力。

3.1.1课程设计目的和意义按照本学科教学培养计划要求，在学完专业基础课数字逻辑与数字系统课程后，应进行课程设计，其目的是使学生更好地巩固和加深对基础知识的理解，学会设计中小型数字系统的方法，独立完成调试过程，增强学生理论联系实际的能力，提高学生电路分析和设计能力。

通过实践教学引导学生在指导下有所创新，为专业课的学习和日后工程实践奠定基础。

3.1.2课程设计基本要求1.教学基本要求要求学生独立完成选题设计，掌握数字系统设计方法；完成系统的仿真、装配及调试，掌握数字系统的仿真与调试技术；在课程设计中要注重培养工程质量意识，并写出课程设计报告。

教师应事先准备好课程任务书、指导学生查阅有关资料，安排适当的时间进行答疑，帮助学生解决课程设计过程中的问题。

2.能力培养要求1）通过查阅手册和有关文献资料，培养学生独立分析和解决实际问题的能力。

2）通过实际电路方案的分析比较、设计计算、元件选取、仿真、安装调试等环节，掌握简单实用电路的分析方法和工程设计方法。

3）掌握常用仪器设备的使用方法，学会简单的实验调试，提高动手能力。

4）综合应用课程中学到的理论知识去独立完成一个设计任务。

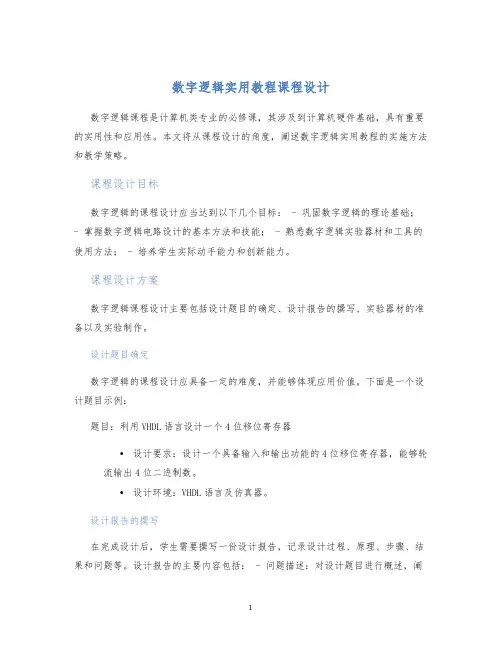

数字逻辑实用教程课程设计数字逻辑课程是计算机类专业的必修课，其涉及到计算机硬件基础，具有重要的实用性和应用性。

本文将从课程设计的角度，阐述数字逻辑实用教程的实施方法和教学策略。

课程设计目标数字逻辑的课程设计应当达到以下几个目标： - 巩固数字逻辑的理论基础；- 掌握数字逻辑电路设计的基本方法和技能； - 熟悉数字逻辑实验器材和工具的使用方法； - 培养学生实际动手能力和创新能力。

课程设计方案数字逻辑课程设计主要包括设计题目的确定、设计报告的撰写、实验器材的准备以及实验制作。

设计题目确定数字逻辑的课程设计应具备一定的难度，并能够体现应用价值。

下面是一个设计题目示例：题目：利用VHDL语言设计一个4位移位寄存器•设计要求：设计一个具备输入和输出功能的4位移位寄存器，能够轮流输出4位二进制数。

•设计环境：VHDL语言及仿真器。

设计报告的撰写在完成设计后，学生需要撰写一份设计报告，记录设计过程、原理、步骤、结果和问题等。

设计报告的主要内容包括： - 问题描述：对设计题目进行概述，阐述设计背景和要求。

- 设计思路：阐述设计的基本思想和方案，详细给出设计过程和原理。

- 实验结果：给出设计实验的结果，并进行数据分析和讨论。

- 问题探讨：对设计中遇到的问题进行分析和解决。

实验器材准备数字逻辑实验需要的器材主要包括逻辑门、触发器、计数器、多路译码器等。

学校实验室应为学生提供必要的器材，同时还需要配备相应的软件仿真器和实验器材。

实验制作实验过程中，学生需要根据设计要求和要求完成电路图和VHDL程序设计，实现数字逻辑器件的实现。

完成实验后，学生需要验证电路的性能，并对实验结果进行分析和探讨。

教学策略数字逻辑课程设计的教学策略又可以从以下几个方面进行考虑： - 鼓励学生参与：在设计过程中，应该鼓励学生参与到问题的解决和实验的过程中，提高学生的动手实践和创新能力。

- 问题导向教学：教学应该围绕着设计问题，以问题为导向进行授课和实验，使学生能够更好地掌握数字逻辑的理论知识和实现方法。

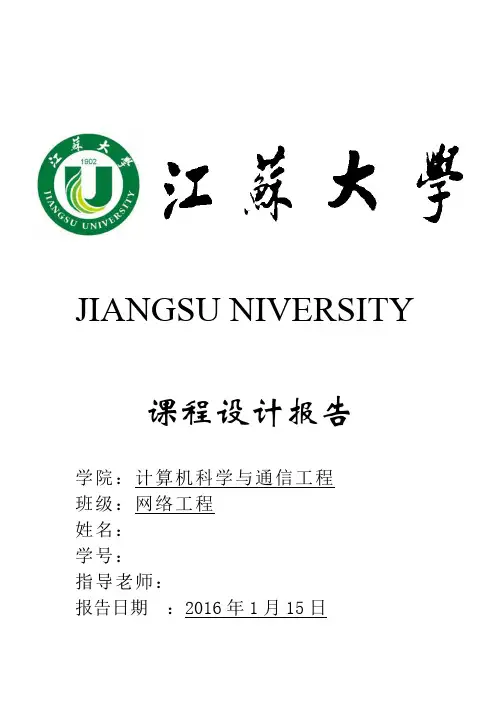

JIANGSU NIVERSITY 课程设计报告学院：计算机科学与通信工程班级：网络工程姓名：学号：指导老师：报告日期：2016年1月15日目录Ⅰ.设计目的 (1)Ⅱ.设计内容 (1)Ⅲ.设计原理 (1)Ⅳ.具体实现 (2)（1）顶层图 (2)（2）代码 (2)1.24进制： (2)2. 60进制： (3)3.动态显示： (4)4. 分频器： (5)5. 二路选择器： (6)6.整点报时： (7)7.闹钟设置： (8)8.alarmcmp: (9)9.消抖： (9)Ⅴ.心得体会 (10)Ⅰ.设计目的设计一个拥有：正常的时分秒计数功能，实现校时校分清零的功能，利用扬声器实现整点报时和闹钟功能的多功能数字钟。

Ⅱ.设计内容整个系统分成七个模块进行：计时模块、校时模块、整点报时模块、分频模块、动态扫描模块，动态显示模块、闹钟模块。

l、能进行正常的时、分、秒计时功能，分别由6个数码显示24小时、60分钟的计数器显示。

2、能利用实验系统上的按钮实现“校时”、“校分”功能；3、能利用扬声器做整点报时：4、定时闹钟功能5、用层次化设计方法设计该电路，用硬件描述语言编写各个功能模块。

6、报时功能。

报时功能用功能仿真的仿真验证，可通过观察有关波形确认电路设计是否正确。

Ⅲ.设计原理1 计时模块：使用一个二十四进制和两个六十进制计数器级联，构成数字钟的基本框架。

二十四进制用于计时，六十进制用于计分和计秒。

给秒计数器一个1hz的时钟脉冲，分计数器以秒计数器的进位作为计数脉冲，时计数器以分计数器的进位作为计数脉冲。

2 校时模块：分别按下校时键和校分键，计数器增至所需时分数，按下清零键，秒计数器归零。

此处注意事项：①按键“抖动”消除。

利用触发器，如D触发器，利用D触发器边沿触发的特性，在除去时钟边沿来之前一瞬间之外的绝大部分时间都不能接受输入，从而实现“消抖”。

②校分时，分计数器计数不应对小时位产生影响，因而需要屏蔽此时分计数器的进位信号。

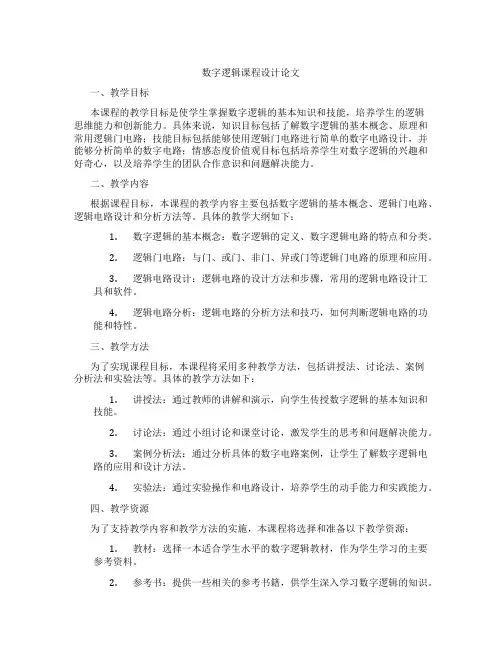

数字逻辑课程设计论文一、教学目标本课程的教学目标是使学生掌握数字逻辑的基本知识和技能，培养学生的逻辑思维能力和创新能力。

具体来说，知识目标包括了解数字逻辑的基本概念、原理和常用逻辑门电路；技能目标包括能够使用逻辑门电路进行简单的数字电路设计，并能够分析简单的数字电路；情感态度价值观目标包括培养学生对数字逻辑的兴趣和好奇心，以及培养学生的团队合作意识和问题解决能力。

二、教学内容根据课程目标，本课程的教学内容主要包括数字逻辑的基本概念、逻辑门电路、逻辑电路设计和分析方法等。

具体的教学大纲如下：1.数字逻辑的基本概念：数字逻辑的定义、数字逻辑电路的特点和分类。

2.逻辑门电路：与门、或门、非门、异或门等逻辑门电路的原理和应用。

3.逻辑电路设计：逻辑电路的设计方法和步骤，常用的逻辑电路设计工具和软件。

4.逻辑电路分析：逻辑电路的分析方法和技巧，如何判断逻辑电路的功能和特性。

三、教学方法为了实现课程目标，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

具体的教学方法如下：1.讲授法：通过教师的讲解和演示，向学生传授数字逻辑的基本知识和技能。

2.讨论法：通过小组讨论和课堂讨论，激发学生的思考和问题解决能力。

3.案例分析法：通过分析具体的数字电路案例，让学生了解数字逻辑电路的应用和设计方法。

4.实验法：通过实验操作和电路设计，培养学生的动手能力和实践能力。

四、教学资源为了支持教学内容和教学方法的实施，本课程将选择和准备以下教学资源：1.教材：选择一本适合学生水平的数字逻辑教材，作为学生学习的主要参考资料。

2.参考书：提供一些相关的参考书籍，供学生深入学习数字逻辑的知识。

3.多媒体资料：制作多媒体课件和教学视频，帮助学生更好地理解和掌握数字逻辑的知识。

4.实验设备：准备实验设备和器材，让学生能够进行实际的电路设计和实验操作。

五、教学评估本课程的评估方式包括平时表现、作业和考试等。

平时表现主要评估学生的课堂参与度、提问和回答问题的积极性和质量。

同步时序线路的设计方法及应用数学科学学院信息与计算科学专业 2009级信息与计算科学摘要本文主要研究数字逻辑中关于同步时序线路的设计方法及其应用,通过实例说明这一设计思想,并给出详细的设计步骤.接着,举例说明方法的应用.关键词时序线路,设计,模型,输入,输出,状态目录1 绪论 (3)2 同步时序线路的设计方法及应用 (4)2、1同步时序线路设计方法介绍 (4)2、2同步时序线路设计的应用 (4)参考文献： (12)致谢 (13)1 绪论1.1研究背景本文重点介绍同步时序逻辑电路的分析方法和设计方法并举出例子加以说明。

从同步时序逻辑电路模型与描述方法开始，介绍同步时序逻辑电路的分析步骤和方法。

然后讨论同步时序逻辑电路的设计。

逻辑电路按其工作特点可以分成两大类：组合逻辑电路和时序逻辑电路。

组合逻辑电路是指电路在任何时刻所产生的输出，仅取决于该时刻电路的输入。

时序逻辑电路按其工作方式不同，又分为同步时序逻辑电路和异步时序逻辑电路。

本章介绍同步时序逻辑电路的分析和设计。

1.2研究意义同步时序逻辑电路设计又称同步时序逻辑电路综合，其基本指导思想是用尽可能少的触发器和门电路来完成设计。

设计同步时序线路的第一步就是从文字描述的设计要求构划出一个原始状态表。

因此，直接构图法就是建立原始状态表。

其思想是：宁多勿缺。

同步时序电路的逻辑功能可以用输出方程、激励方程、和状态方程全面描述。

因此，只要能写出给定逻辑电路的这三个方程，再根据这三个方程就能求出在任何给定的输入变量状态和存储电路状态下时序电路的输出和次态。

2 同步时序线路的设计方法及应用2、1 同步时序线路设计方法介绍设计一个时序线路，首先要从文字描述的设计要求构划出一个时序机模型，其过程大致如下：(1)、确定输入符号（∑）及输出符号（Z）集。

对时序线路而言，也就是确定所要设计线路的输入变量（Xi ）及输出函数（Zi）。

(2)、确定内部状态（Q）集。

对时序线路而言，也就是要确定所要设计线路的内部状态变量（S）。

数字逻辑课程设计
数字逻辑课程设计是应用型本科高校电子信息类专业中的重要课程，主要目的是让学生掌握数字逻辑的基本概念和设计方法，培养学生的逻辑思维能力和数字电路设计能力。

下面提出几个数字逻辑课程设计的建议：
1.设计适合学生水平的实验项目
实验项目的设计应该根据学生的水平和课程要求来确定，适当增加实验难度，让学生能够逐步掌握数字逻辑的设计方法和技巧。

可以通过设计基础实验和拓展实验相结合的方式来实现。

2.引入开源硬件平台
可以引入开源硬件平台，如Arduino、树莓派等，让学生能够将数字逻辑的设计应用到实际场景中。

这不仅可以增加学生的兴趣，还可以提高学生的实际应用能力和综合能力。

3.多元化教学方法
数字逻辑课程的教学方法应该多元化，如课堂讲解、实验操作、案例分析、小组讨论等，这样可以更好地激发学生的学习兴趣和积极性，提高教学效果。

4.注重综合能力培养
数字逻辑课程设计应该注重培养学生的综合能力，如问题分析能力、解决问题的能力、协作能力等。

可以通过开设团队项目、模拟竞赛等方式来实现。

5.关注实用性和创新性
数字逻辑课程设计应该注重实用性和创新性，设计的实验项目应该有一定的实际应用场景，可以通过引入企业需求、行业前沿技术等方式来实现。

总之，数字逻辑课程设计是非常重要的，需要通过多种手段和方法来实现。

只有将理论知识和实际应用相结合，才能更好地培养学生的数字逻辑设计能力和解决实际问题的能力。

计算机专业数字逻辑实验教学分析论文数字逻辑课程是电子信息类专业的根底必修课，是各个专业的入门硬件课程，在课程体系中起着支撑作用。

数字逻辑课程的主要内容是数字逻辑电路的分析与设计，分为组合逻辑和时序逻辑两个主要局部［1］。

由于课程的主要理论知识都是在硬件电路的根底上进展讲解的，因此数字逻辑课程实验是课程教学的一个重要环节，只有有了有效的实践环节才能保证理论知识的真正掌握，让学生能够灵活地进展数字电路的设计和分析。

对于计算机专业来说，数字逻辑课程是计算机组成原理、系统构造、嵌入式系统等课程的先导课，有着很重要的根底支撑作用［2］。

相对于其他电子类专业来说，数字逻辑课程在计算机专业的课程体系、教学内容和实验环节上有着自身的特点。

传统的计算机专业课程体系的层次分为计算机专业根底类课程、计算机软硬件理论根底类课程和计算机应用技术类课程［3］。

该层次是按照课程的内容和应用来划分的。

从目前比拟强调计算机系统能力培养这一角度出发，计算机课程可分为计算机系统根底课程、重组内容的核心课程和侧重不同计算系统的假设干相关平台应用课程［4］3个层次。

不管是传统的层次还是系统能力培养的角度，数字逻辑都是一门根底课程，被放到课程体系的重要位置。

从课程内容和应用来说，数字逻辑以离散数学为理论根底，是计算机硬件系列课程的入门和起始，向后衔接了计算机组成原理等课程;从系统层次来说，数字逻辑是计算机底层系统详细实现的根底，为计算机软硬件系统理论提供底层硬件支持。

计算机专业教学不仅仅要求学生会使用计算机，还要求能够理解计算机系统硬件的工作原理，并能够设计计算机系统。

这是计算机专业区别于其他专业的一个主要特点。

因此，数字逻辑课程的教学是以计算机硬件设计为目标的，实验教学过程中也会比拟偏向计算机相关部件的介绍，比方算术逻辑单元ALU、存放器堆的设计、状态机等，为后续计算机组成原理课程提供根底［5］。

数字逻辑课程安排的内容从根本的门电路到复杂的系统设计都有所涉及，课程内容以及实验安排都有着比拟大的跨度，要求学生能够理解根本的电路理论知识，更重要的是能够设计和分析数字电路。

试论基于PBL教学模式的数字逻辑课程教学研究的论文论文关键词：数字逻辑pbl教学教学研究论文摘要：针对目前“数字逻辑”课程教学中存在的问题，在分析“数字逻辑”课程的特点、教学现状和pbl 教学模式内涵的基础上，文章提出将pbl教学方法应用于“数字逻辑”教学过程中的观点，并提出“2+2”教学方案。

教学实践表明，将pbl教学模式应用于数字逻辑课程中，提高了学生学习的积极性和主动性，使他们进一步加深了对数字逻辑的原理、知识、概念的理解，为后续课程的学习奠定了坚实的基础。

“数字逻辑”课程是理工类专业的技术基础课，从计算机的层次结构上讲，“数字逻辑”是深入了解计算机“内核”的一门最关键的基础课程，同时也是一门实践性很强的课程[1]。

其任务是使学生掌握数字逻辑与系统的工作原理和分析方法，能对主要的逻辑部件进行分析和设计，学会使用标准的集成电路和高密度可编程逻辑器件，掌握数字系统的基本设计方法，为进一步学习各种超大规模数字集成电路的系统设计打下基础。

pbl全称为prble—based learning，被翻译成“基于问题学习”或“问题式学习”。

其基本思路是以问题为基础来展开学习和教学过程[2]。

pbl教学法是以问题为基础，以学生为主体，以小组讨论形式，在老师的参与和指导下，围绕某一具体问题开展研究和学习的过程，培养学生独立思考能力[3]。

如今pbl教学已经成为美国教育中最重要和最有影响力的教学方法。

1 研究背景1.1 数字逻辑课程的内容及其教学中存在的问题数字逻辑课程的主要内容包括数字逻辑基础和数字电路两个部分，在学习过程中学生应把握好这两条贯穿整个课程的主线。

数字逻辑基础是研究数字电路的数学基础，教师在教学中应使学生明确数字电路中逻辑变量的概念，掌握逻辑代数(布尔代数)的基本运算公式、定理，能够熟练对逻辑函数进行化简。

数字电路是解决逻辑问题的硬件电路，包括组合逻辑电路和时序逻辑电路两种基本形式。

对于每一种电路形式，教师应指导学生从基本单元电路入手，熟悉其常用中规模集成电路的原理及使用方法，掌握数字电路(组合和时序电路)的分析和设计方法，并了解数字系统的现代设计方法。
