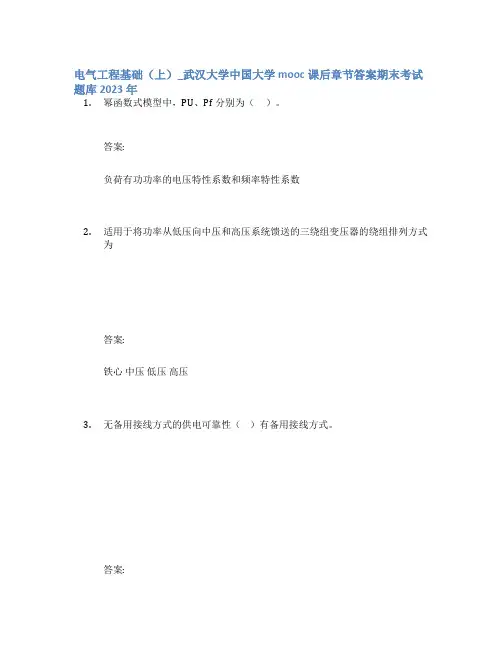

电气工程基础（上）_武汉大学中国大学mooc课后章节答案期末考试题库2023年1.幂函数式模型中，PU、Pf分别为（）。

答案:负荷有功功率的电压特性系数和频率特性系数2.适用于将功率从低压向中压和高压系统馈送的三绕组变压器的绕组排列方式为答案:铁心中压低压高压3.无备用接线方式的供电可靠性（）有备用接线方式。

答案:低于4.旁路断路器的作用是（）答案:出线断路器检修时，可代替该出线断路器工作5.规程规定，频率偏移不超过( )时由主调频厂负责调频。

（）答案:0.2Hz6.异步电动机激磁电抗消耗的无功功率，和（）的平方成正比。

答案:电压7.提高负荷（），减少网络中无功功率的传送，能够有效降低网损。

答案:功率因数8.某输电系统中变压器T1的额定容量为25MV·A、额定变比为110/10.5kV、短路电压百分数Uk%=10.5。

请计算当系统基准功率取为125MV·A，基准电压取为平均额定电压时，变压器T1的等值电抗标幺值为（）。

答案:0.5259.对于架空输电线路的正序，负序和零序电抗分别为X1，X2和X0，则三者的大小关系为答案:X1=X2<X010.如两相直接接地短路特殊相的正序电流的有效值为1，则故障电流可能的最小有效值为：答案:1.511.启动事故调频措施时，在各级调度的统一指挥下，根据事故严重程度，依次选择下列措施（）。

答案:投入旋转备用容量（或旋转备用机组），迅速起动备用发电机组选取合适地点，将系统解列运行分离厂用电，以确保发电厂能迅速恢复正常，与系统并列运行切除部分负荷12.系统中的无功电源功率容量要大于或等于下列哪些量之和。

（）答案:厂用电的无功需求网络中的无功功率损耗负荷的无功功率一定的无功备用容量13.电力系统的频率主要取决于系统有功功率的平衡。

答案:正确14.规定发电机的额定电压比所接电力网的额定电压高10％，用于补偿电力网上的电压损失。

答案:错误15.我国规定的电力网额定电压等级500kV，是指三相交流系统的相对地电压。

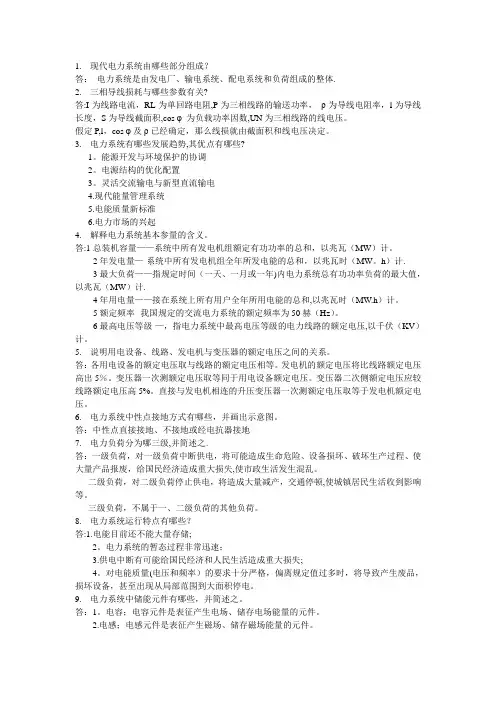

1.现代电力系统由哪些部分组成？答：电力系统是由发电厂、输电系统、配电系统和负荷组成的整体.2.三相导线损耗与哪些参数有关?答:I为线路电流，RL为单回路电阻,P为三相线路的输送功率，ρ为导线电阻率，l为导线长度，S为导线截面积,cos φ为负载功率因数,UN为三相线路的线电压。

假定P,l，cos φ及ρ已经确定，那么线损就由截面积和线电压决定。

3.电力系统有哪些发展趋势,其优点有哪些?1。

能源开发与环境保护的协调2。

电源结构的优化配置3。

灵活交流输电与新型直流输电4.现代能量管理系统5.电能质量新标准6.电力市场的兴起4.解释电力系统基本参量的含义。

答:1总装机容量——系统中所有发电机组额定有功功率的总和，以兆瓦（MW）计。

2年发电量—-系统中所有发电机组全年所发电能的总和，以兆瓦时（MW。

h）计.3最大负荷——指规定时间（一天、一月或一年)内电力系统总有功功率负荷的最大值，以兆瓦（MW）计.4年用电量——接在系统上所有用户全年所用电能的总和,以兆瓦时（MW.h）计。

5额定频率--我国规定的交流电力系统的额定频率为50赫（Hz）。

6最高电压等级-—，指电力系统中最高电压等级的电力线路的额定电压,以千伏（KV）计。

5.说明用电设备、线路、发电机与变压器的额定电压之间的关系。

答：各用电设备的额定电压取与线路的额定电压相等。

发电机的额定电压将比线路额定电压高出5％。

变压器一次测额定电压取等同于用电设备额定电压。

变压器二次侧额定电压应较线路额定电压高5%。

直接与发电机相连的升压变压器一次测额定电压取等于发电机额定电压。

6.电力系统中性点接地方式有哪些，并画出示意图。

答：中性点直接接地、不接地或经电抗器接地7.电力负荷分为哪三级,并简述之.答：一级负荷，对一级负荷中断供电，将可能造成生命危险、设备损坏、破坏生产过程、使大量产品报废，给国民经济造成重大损失,使市政生活发生混乱。

二级负荷，对二级负荷停止供电，将造成大量减产，交通停顿,使城镇居民生活收到影响等。

电气期末试题及答案1. 单选题：1）电阻的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特答案：C. 欧姆2）光伏发电是指利用什么能源进行发电？A. 风能B. 水能C. 太阳能D. 火能答案：C. 太阳能3）电流的单位是什么？A. 欧姆B. 瓦特C. 安培D. 伏特答案：C. 安培4）电阻和电流之间的关系是什么？A. 电阻和电流成反比关系B. 电阻和电流成正比关系C. 电阻和电流无关D. 电阻和电流之间是非线性关系答案：A. 电阻和电流成反比关系5）直流电和交流电的区别是什么？A. 直流电是常量电流，交流电是变化的电流B. 直流电是变化的电流，交流电是常量电流C. 直流电只能在直线上流动，交流电可以在曲线上流动D. 直流电和交流电之间没有区别答案：A. 直流电是常量电流，交流电是变化的电流2. 多选题：1）以下哪些元件可以用来控制电流的流动？A. 电阻B. 电容C. 电感D. 开关答案：A. 电阻 D. 开关2）以下哪些元件可以用来改变电压的大小？A. 电阻B. 电容C. 电感D. 变压器答案：A. 电阻 D. 变压器3）以下哪些是电路中常见的用于测量电流和电压的仪器？A. 万用表B. 示波器C. 频率计D. 示廓仪答案：A. 万用表 B. 示波器4）以下哪些元件可以用来存储电能？A. 电池B. 电容C. 电感D. 发电机答案：A. 电池 B. 电容 C. 电感5）以下哪些是电路中常见的保护元件？A. 保险丝B. 断路器C. 开关D. 电容答案：A. 保险丝 B. 断路器 C. 开关3. 判断题：1）电流是带电粒子在导体中的传递造成的，如果导体中没有带电粒子，则没有电流。

答案：对2）直流电压的大小是恒定不变的，不会发生变化。

答案：对3）交流电在电路中的方向是固定不变的。

答案：错4）电阻是电流通过时产生的热量。

答案：对5）电容可以储存电荷，类似于电池。

答案：对以上是电气期末试题及答案的内容。

电气知识是工程领域中的重要基础知识，对于从事电力、电子、通信等相关工作的人来说，掌握电气知识至关重要。

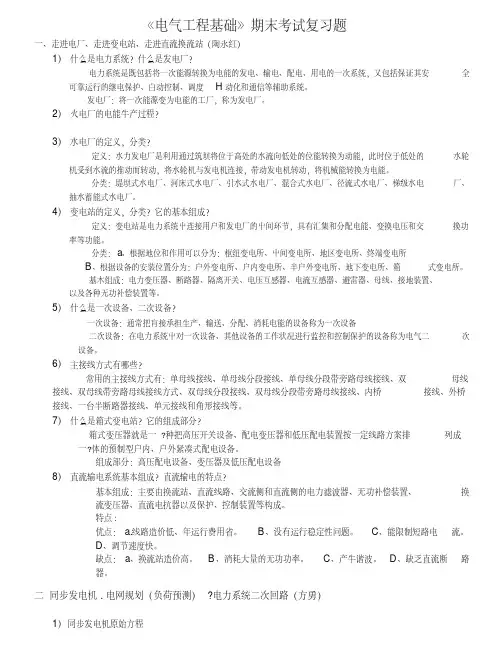

《电气工程基础》期末考试复习题一、走进电厂、走进变电站、走进直流换流站（陶永红）1）什么是电力系统？什么是发电厂？电力系统是既包括将一次能源转换为电能的发电、输电、配电、用电的一次系统，又包括保证其安全可靠运行的继电保护、白动控制、调度H动化和通信等辅助系统。

发电厂：将一次能源变为电能的工厂，称为发电厂。

2）火电厂的电能牛产过程？3）水电厂的定义，分类？定义：水力发电厂是利用通过筑坝将位于高处的水流向低处的位能转换为动能，此时位于低处的水轮机受到水流的推动而转动，将水轮机与发电机连接，带动发电机转动，将机械能转换为电能。

分类：堤坝式水电厂、河床式水电厂、引水式水电厂、混合式水电厂、径流式水电厂、梯级水电厂、抽水蓄能式水电厂。

4）变电站的定义，分类？它的基本组成？定义：变电站是电力系统屮连接用户和发电厂的屮间环节，具有汇集和分配电能、变换电压和交换功率等功能。

分类：a、根据地位和作用可以分为：枢纽变电所、屮间变电所、地区变电所、终端变电所B、根据设备的安装位置分为：户外变电所、户内变电所、半户外变电所、地下变电所、箱式变电所。

基木组成：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置、以及各种无功补偿装置等。

5）什么是一次设备、二次设备？一次设备：通常把肓接承担生产、输送、分配、消耗电能的设备称为一次设备二次设备：在电力系统屮对一次设备、其他设备的工作状况进行监控和控制保护的设备称为电气二次设备。

6）主接线方式有哪些？常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线方式、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线和角形接线等。

7）什么是箱式变电站？它的组成部分？箱式变压器就是一?种把高压开关设备、配电变压器和低压配电装置按一定线路方案排列成一?体的预制型户内、户外紧凑式配电设备。

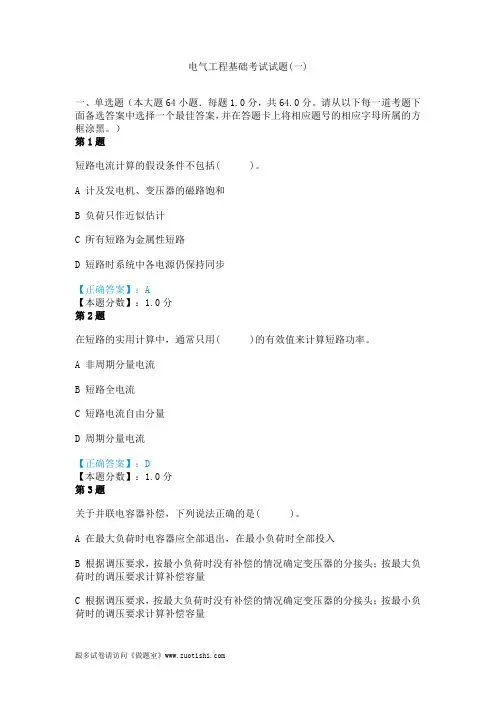

电气工程基础考试试题(一)一、单选题（本大题64小题．每题1.0分，共64.0分。

请从以下每一道考题下面备选答案中选择一个最佳答案，并在答题卡上将相应题号的相应字母所属的方框涂黑。

）第1题短路电流计算的假设条件不包括( )。

A 计及发电机、变压器的磁路饱和B 负荷只作近似估计C 所有短路为金属性短路D 短路时系统中各电源仍保持同步【正确答案】：A【本题分数】：1.0分第2题在短路的实用计算中，通常只用( )的有效值来计算短路功率。

A 非周期分量电流B 短路全电流C 短路电流自由分量D 周期分量电流【正确答案】：D【本题分数】：1.0分第3题关于并联电容器补偿，下列说法正确的是( )。

A 在最大负荷时电容器应全部退出，在最小负荷时全部投入B 根据调压要求，按最小负荷时没有补偿的情况确定变压器的分接头；按最大负荷时的调压要求计算补偿容量C 根据调压要求，按最大负荷时没有补偿的情况确定变压器的分接头；按最小负荷时的调压要求计算补偿容量D 只能吸收感性无功功率来降低电压【正确答案】：B【本题分数】：1.0分第4题有一双绕组变压器的等值电路及部分参数如题4-31图所示，其绕组等值阻抗为2+j20Ω，变比为110±2×2.5%/11kV，分接头在+2.5%挡，则低压侧的实际电压为( )kV。

A 10.57B 10.1C 10.72D 10.31【正确答案】：D【本题分数】：1.0分第5题不直接和发电机相连的变压器一次绕组的额定电压( )。

A 等于相连线路的额定电压B 比相连线路的额定电压高5%C 比相连线路的额定电压高10%D 比母线的额定电压高5%【正确答案】：A【本题分数】：1.0分第6题有一台双绕组变压器变比为110±2×2.5%/11kV，分接头实际接于2.5%挡，其实际变比为( )。

A 110/10B 110/11C 110/10.5D【正确答案】：D【本题分数】：1.0分第7题某台发电机额定有功功率25MW，额定电压10.5kV，额定功率因数0.85，则该发电机以额定功率因数运行，可发无功功率为( )Mvar。

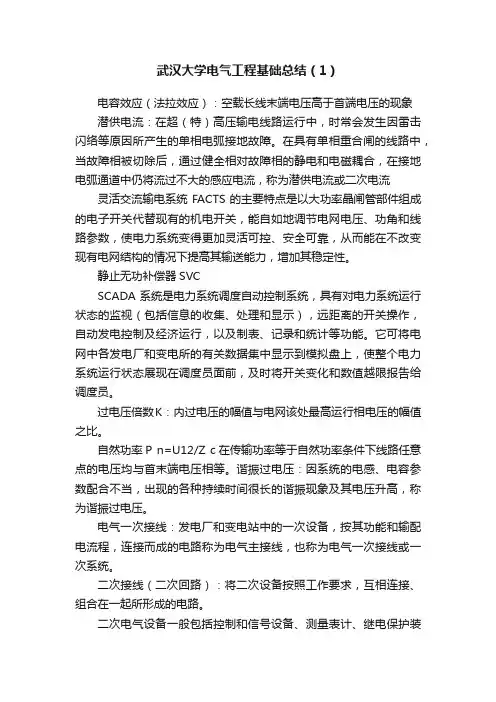

武汉大学电气工程基础总结（1）电容效应（法拉效应）：空载长线末端电压高于首端电压的现象潜供电流：在超（特）高压输电线路运行中，时常会发生因雷击闪络等原因所产生的单相电弧接地故障。

在具有单相重合闸的线路中，当故障相被切除后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流或二次电流灵活交流输电系统FACTS的主要特点是以大功率晶闸管部件组成的电子开关代替现有的机电开关，能自如地调节电网电压、功角和线路参数，使电力系统变得更加灵活可控、安全可靠，从而能在不改变现有电网结构的情况下提高其输送能力，增加其稳定性。

静止无功补偿器SVCSCADA系统是电力系统调度自动控制系统，具有对电力系统运行状态的监视（包括信息的收集、处理和显示），远距离的开关操作，自动发电控制及经济运行，以及制表、记录和统计等功能。

它可将电网中各发电厂和变电所的有关数据集中显示到模拟盘上，使整个电力系统运行状态展现在调度员面前，及时将开关变化和数值越限报告给调度员。

过电压倍数K：内过电压的幅值与电网该处最高运行相电压的幅值之比。

自然功率P n=U12/Z c在传输功率等于自然功率条件下线路任意点的电压均与首末端电压相等。

谐振过电压：因系统的电感、电容参数配合不当，出现的各种持续时间很长的谐振现象及其电压升高，称为谐振过电压。

电气一次接线：发电厂和变电站中的一次设备，按其功能和输配电流程，连接而成的电路称为电气主接线，也称为电气一次接线或一次系统。

二次接线（二次回路）：将二次设备按照工作要求，互相连接、组合在一起所形成的电路。

二次电气设备一般包括控制和信号设备、测量表计、继电保护装置及各种自动装置等 ,它们构成了发电厂和变电所的二次系统。

近后备保护：在保护安装处的主保护拒动时动作的保护称为近后备保护。

工频电压升高：电力系统在正常运行或故障时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频电压升高。

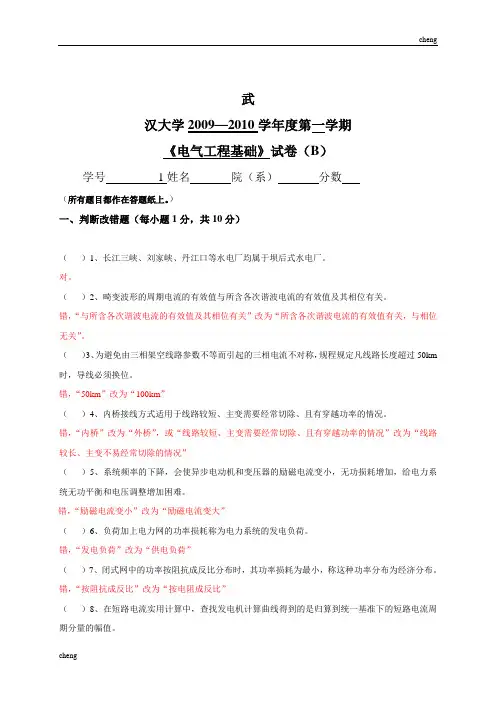

武汉大学2009—2010学年度第一学期《电气工程基础》试卷（B）学号1姓名院（系）分数（所有题目都作在答题纸上。

）一、判断改错题（每小题1分，共10分）（）1、长江三峡、刘家峡、丹江口等水电厂均属于坝后式水电厂。

对。

（）2、畸变波形的周期电流的有效值与所含各次谐波电流的有效值及其相位有关。

错，“与所含各次谐波电流的有效值及其相位有关”改为“所含各次谐波电流的有效值有关，与相位无关”。

（）3、为避免由三相架空线路参数不等而引起的三相电流不对称，规程规定凡线路长度超过50km 时，导线必须换位。

错，“50km”改为“100km”（）4、内桥接线方式适用于线路较短、主变需要经常切除、且有穿越功率的情况。

错，“内桥”改为“外桥”，或“线路较短、主变需要经常切除、且有穿越功率的情况”改为“线路较长、主变不易经常切除的情况”（）5、系统频率的下降，会使异步电动机和变压器的励磁电流变小，无功损耗增加，给电力系统无功平衡和电压调整增加困难。

错，“励磁电流变小”改为“励磁电流变大”（）6、负荷加上电力网的功率损耗称为电力系统的发电负荷。

错，“发电负荷”改为“供电负荷”（）7、闭式网中的功率按阻抗成反比分布时，其功率损耗为最小，称这种功率分布为经济分布。

错，“按阻抗成反比”改为“按电阻成反比”（）8、在短路电流实用计算中，查找发电机计算曲线得到的是归算到统一基准下的短路电流周期分量的幅值。

错，“统一基准下”改为“发电机额定容量下”，“幅值”改为“有效值”（）9、若三相电源不对称则负序和零序等值网络的等值电源电势都不为零。

错，“都不为零”改为“有一个可能为零”。

（）10、简单电力系统发生短路故障时，提高继电保护和断路器的动作时间可以将原来不稳定的系统变为稳定系统。

对。

二、填空题（每小题1分，共10分）1、若某电网额定电压为10kV，则接入该电网的用电设备的额定电压为_______kV，发电机的额定电压为________kV。

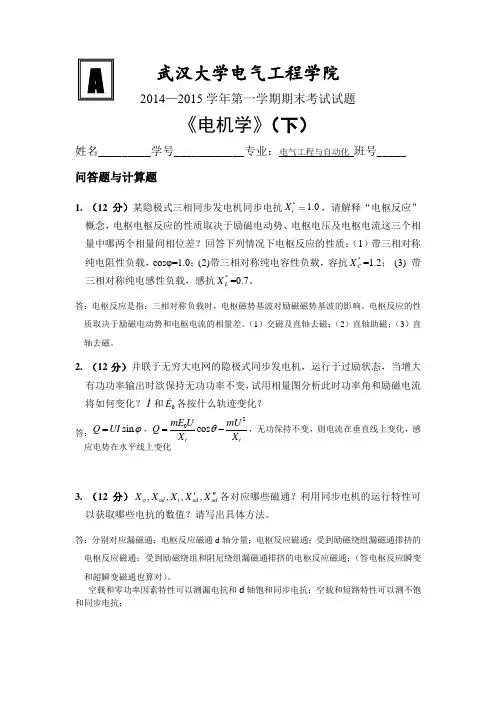

武汉大学电气工程学院2014—2015学年第一学期期末考试试题《电机学》（下）姓名_________学号____________专业：电气工程与自动化 班号_____ 问答题与计算题1. （12分）某隐极式三相同步发电机同步电抗*1.0t X ，请解释“电枢反应”概念，电枢电枢反应的性质取决于励磁电动势、电枢电压及电枢电流这三个相量中哪两个相量间相位差？回答下列情况下电枢反应的性质：（1）带三相对称纯电阻性负载，cos φ=1.0；(2)带三相对称纯电容性负载，容抗*C X =1.2； (3) 带三相对称纯电感性负载，感抗*L X =0.7。

答：电枢反应是指：三相对称负载时，电枢磁势基波对励磁磁势基波的影响。

电枢反应的性质取决于励磁电动势和电枢电流的相量差。

（1）交磁及直轴去磁；（2）直轴助磁；（3）直轴去磁。

2. （12分）并联于无穷大电网的隐极式同步发电机，运行于过励状态，当增大有功功率输出时欲保持无功功率不变，试用相量图分析此时功率角和励磁电流将如何变化？I 和0E 各按什么轨迹变化？答：sin Q UI ϕ=，20cos t tmE U mU Q X X θ=-，无功保持不变，则电流在垂直线上变化，感应电势在水平线上变化3. （12分）,,,,ad t adad X X X X X σ'''各对应哪些磁通？利用同步电机的运行特性可以获取哪些电抗的数值？请写出具体方法。

答：分别对应漏磁通；电枢反应磁通d 轴分量；电枢反应磁通；受到励磁绕组漏磁通排挤的电枢反应磁通；受到励磁绕组和阻尼绕组漏磁通排挤的电枢反应磁通；（答电枢反应瞬变和超瞬变磁通也算对）。

空载和零功率因素特性可以测漏电抗和d 轴饱和同步电抗；空载和短路特性可以测不饱和同步电抗；A4. （12分）用转差法测取同步电机的,d q X X 时，转子绕组应开路、短路或串一电阻？为什么？实验时若转差过大，对测量结果有什么影响？为什么？答：（1）转差法测量时，要求励磁电动势为零，即有0d d q q U jI X jI X =++，若转子短路或串一电阻，转子励磁绕组将产生电流，与要求不符，所以应该开路。

武汉大学电气工程学院 学年第二学期期末考试试题《电机学》（下）姓名 学号 专业：电气工程及其自动化 班号_____一、填空题 (每题5分，共20分)　1.下列情况，同步发电机电枢反应的性质是：(1) 三相对称纯电容性负载，*C X =0.8, *t X =1.0 _________________________；(2) 三相对称纯电感性负载，*L X =0.7, *t X =1.0 _________________________。

2．同步发电机短路比的定义是______________________________________________ _______________________________________________________________________。

它与发电机稳定性的关系是_______________________________________________，与发电机造价的关系是__________________________________________。

3．比较在下列情况下同步电机的稳定性：(1) 当有较大的短路比或较小的短路比时_____________________________；(2) 在过激状态或欠激状态运行时___________________________________；(3) 在轻载状态或满载状态运行时___________________________________；(4) 直接接到电网或通过外电抗接至电网时___________________________。

4. 一台大电网并联的同步发电机，由一台接在恒压直流电源上的并励直流电动机拖动，增加直流电动机励磁回路的电阻，此时同步发电机组的转速__________________，直流电动机的电枢电流将_____________________，同步发电机的电枢电流将_______________，功率角θ角将______________。

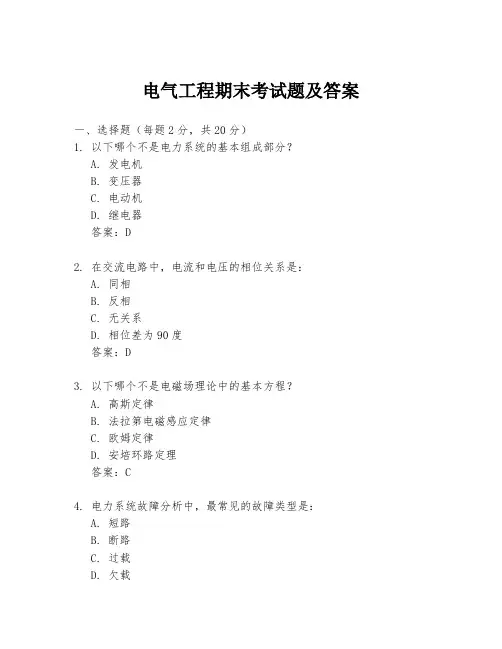

电气工程期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是电力系统的基本组成部分？A. 发电机B. 变压器C. 电动机D. 继电器答案：D2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 无关系D. 相位差为90度答案：D3. 以下哪个不是电磁场理论中的基本方程？A. 高斯定律B. 法拉第电磁感应定律C. 欧姆定律D. 安培环路定理答案：C4. 电力系统故障分析中，最常见的故障类型是：A. 短路B. 断路C. 过载D. 欠载答案：A5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 无线通信D. 可再生能源答案：C6. 在三相交流电路中，星形连接的线电流是相电流的：A. 1/√3倍B. √3倍C. 2倍D. 相等答案：B7. 变压器的原边和副边的电压比与它们的匝数比的关系是：A. 相等B. 成反比B. 成正比D. 无关系答案：C8. 电力系统中，保护装置的作用是：A. 提高效率B. 节约能源C. 保证安全D. 增加容量答案：C9. 以下哪个不是电力系统自动化的组成部分？A. 监控B. 通信C. 调度D. 维修答案：D10. 在电力系统中，提高功率因数的目的是：A. 增加功率B. 降低损耗C. 增加电压D. 减少电流答案：B二、简答题（每题10分，共30分）1. 简述同步发电机的工作原理。

答案：同步发电机利用转子的旋转磁场与定子的导线圈相互作用产生感应电动势，从而实现机械能向电能的转换。

2. 描述一下电力系统中的短路故障及其对系统的影响。

答案：短路故障是指电力系统中的两个或多个导体在非正常连接点发生连接，导致电流急剧增大。

这种故障会导致设备损坏，供电中断，甚至可能引发火灾。

3. 解释什么是功率因数，并说明提高功率因数的意义。

答案：功率因数是实际功率与视在功率的比值，表示电力系统中电能的有效利用程度。

提高功率因数可以减少线路损耗，提高电网的传输效率，降低能源消耗。

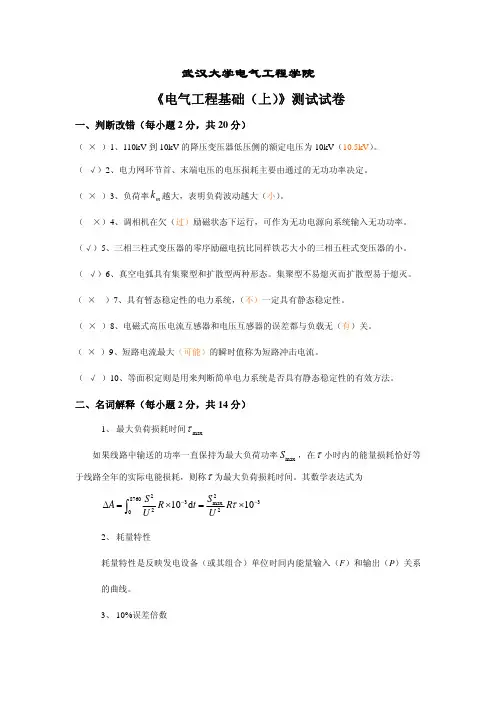

武汉大学电气工程学院 《电气工程基础（上）》测试试卷一、判断改错（每小题2分，共20分）（ × ）1、110kV 到10kV 的降压变压器低压侧的额定电压为10kV （10.5kV ）。

（ √）2、电力网环节首、末端电压的电压损耗主要由通过的无功功率决定。

（ × ）3、负荷率越大，表明负荷波动越大（小）。

m k （ ×）4、调相机在欠（过）励磁状态下运行，可作为无功电源向系统输入无功功率。

（√）5、三相三柱式变压器的零序励磁电抗比同样铁芯大小的三相五柱式变压器的小。

（ √）6、真空电弧具有集聚型和扩散型两种形态。

集聚型不易熄灭而扩散型易于熄灭。

（ × ）7、具有暂态稳定性的电力系统，（不）一定具有静态稳定性。

（ × ）8、电磁式高压电流互感器和电压互感器的误差都与负载无（有）关。

（ × ）9、短路电流最大（可能）的瞬时值称为短路冲击电流。

（ √ ）10、等面积定则是用来判断简单电力系统是否具有静态稳定性的有效方法。

二、名词解释（每小题2分，共14分）1、 最大负荷损耗时间max τ如果线路中输送的功率一直保持为最大负荷功率，在max S τ小时内的能量损耗恰好等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。

其数学表达式为22876033max 22010d 10S S A R t R U Uτ−−Δ=×=×∫2、 耗量特性耗量特性是反映发电设备（或其组合）单位时间内能量输入（F ）和输出（P ）关系的曲线。

3、 10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。

4、 网损率在同一时间内，电力网损耗电量占供电量的百分比，称为电力网的损耗率，简称网损率或线损率，即%100×=供电量电力网损耗电量电力网损耗率5、 电气主接线发电厂或变电所的电气主接线是由发电厂或变电所的所有高压电气设备（包括发电机、变压器、高压开关电器、互感器、电抗器、避雷器及线路等）通过连接线组成的用来接受和分配电能的电路，又称电气一次接线图或电气主系统。

武汉大学2009—2010学年度第二学期《电气工程基础（下）》试卷（A ）学号 姓名 院（系） 分数 （全部答案写在答题纸上）1 判断正误（10分，每小题1分）（1）在对远距离交流输电线路进行分析计算时，应采用分布参数和波动方程。

（√）（2）在三段式过电流保护中，一段与二段合起来称作主保护。

（√）（3）纵差动保护是由比较被保护元件两侧的电流的相位构成。

（×）（4）电力系统中，电压互感器饱和过电压只发生在系统轻载运行的情况下。

（×）（5）切除有负载的变压器比切除空载变压器更容易产生过电压。

（×）（6）在方向继电器中，规定的功率正方向是功率从母线流向线路。

（√）（7）控制回路不属于二次回路。

（×）（8）低频减负荷时，特殊级动作，基本级一定动作。

（√）（9）同步发电机以自同期方式并列时，冲击电流较大，会对系统有较大扰动。

（√）（10）在电力系统的正常状态下，可以实现电力系统的经济运行。

（√）2 名词解释（10分，第（1），（2）题3分，第（3）题4分）（1） 自然功率cZ U P 21n ，称为自然功率，在传输功率等于自然功率条件下，线路任意点的电压均与首、末端电压相等。

（2） 潜供电流在具有单相重合闸的线路中，当故障相被切除以后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流。

（3） 操作电源在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、继电保护和自动控制装置、事故照明、直流油泵及交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。

3 简答题（30分，每题6分）（1） 什么是电流保护的接线方式？常用的有哪两种？各有什么优缺点？答：电流保护的接线方式，是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。

目前常用的有两种：三相星形接线和两相星形接线。

当小电流接地电网中发生不同地点的两点接地短路时，若为并行线路上的两点接地，若采用两相星形接线，则保护有2/3机会只切除一条线路，从而提高了供电的可靠性，这是两相星形接线的优点。

XX大学继续教育学院电气工程基础试卷（A）学年：学期:年级：专业：学习形式：层次：（本试题满分100分，时间90分钟）一、单选题（每小题3分，共计45分。

）1、中性点不接地的电力系统发生单相接地故障时，非故障相对地的电压（）。

A、不变B、升高不明显C、升高为原来的1.73倍D、降低2、变压器的电阻参数RT，主要决定于哪一个实验数据（）。

A、△PO B、△PKC、UK%D、IO%3、短路电流的最大瞬时值在短路发生后（）出现。

A、瞬间B、半个周期C、一个周期。

4、电力线路发生（）故障时，故障电流中有零序分量。

A、单相接地短路B、两相相间短路C、三相短路D、ABC5、若10kV母线水平布置，则（）。

A、中间相承受的电动力最小B、中间相承受的电动力最大C、两边相承受的电动力最大D、三相承受的电动力相同6、高压断路器的额定开断电流是指在规定条件下开断（）。

A、最大短路电流最大值B、最大冲击短路电流C、最大短路电流有效值D、最大负荷电流的2倍7、全封闭组合电器（GIS）中采用（）作为灭弧和绝缘介质。

A、油B、真空C、树脂材料D、SF68、（）方式在出线断路器检修时，不会中断该回路的供电。

A、桥式接线B、双母线接线C、单母线分段接线D、单母线分段带旁路接线9、内桥接线适合于（）场合。

A、线路较短，变压器需要经常切换B、线路较长，变压器不需要经常切换C、线路较长，只有两台变压器D、只有两条出线，变压器台数较多10、单母线分段接线中，母线分段处装设分段电抗器的作用是（）。

A、改善母线的电压质量B、吸收多余的无功功率C、限制母线回路中的短路电流D、改进用户的功率因数11、电压互感器在正常使用时二次线圈不允许（），而电流互感器的二次线圈不允许（）。

A、开路，开路B、短路，短路C、开路，短路D、短路，开路12、为了保证电流互感器的正常运行，以下描述不正确的是（）。

A、二次线圈必须有一端接地B、二次回路不允许空载运行C、二次回路不允许接熔断器D、二次回路不允许短路13、变压器发生内部故障时的主保护是（）保护。

武大电气本科03-05电路期末考试试题武汉大学电气工程学院2003—2004学年第一学期考试试题（A）科目：电路（上）学号：学生姓名：考分1、电路如图（a）所示，其中R=2Ω，L=1H，C=0.1F，u c(0)=0，若电路的输入电流波形图（b）所示，试求出t>0以后u R、u L、u C的波形。

(15分)2、题2图中（a）、（b）分别为直流电阻电路N1、N2，元件参数如图所示。

（1）、试求出N1、N2的最简单电路；（2）、若将N1、N2连成图（C）所示的电路，问R L为何值时，消耗的功率最大，此时最大功率为何值。

(20分)3、一个阻感性负载与一个纯阻性负载并联于220V的工频正弦交流电源（f=50Hz），如图（a），所示，纯阻性负载的功率为220W。

为求得阻感性负载的参数，设计图（b）所示电路，所加的电源仍为工频正弦交流，并测得电压表的读数为50V ，电流表的读数为1A ，功率表的读数为30W 。

（1）试由图（b ）求出阻感性负载的参数R 、X L ；（2）试求出图（a ）中负载端的功率因数；（3）如果把图（a ）中负载端的功率因数提高到0.95，应并联多大的电容？4、三相电路如图所示，第一个功率表的读数为1666.67W ，第二个功率表的读数为833.33W ，试求对称三相感性负载的有功功率、无功功率及功率因数。

5、写出图示电路的回路电流方程。

6、图示电路中，L 1=8mH ，L 2=0.5H ，R =2Ω，L 3= 0.2H ，R 1=4Ω，U 0=6V ，n=2，t u s 1000sin 28 ，电流表的读数为0.6A ，求C 值及电流表的读数。

武汉大学电气工程学院2004—2005学年第二学期考试试题（B）科目：电路（下）学号：学生姓名：考分1、填空[1] 已知线性电路的单位冲激响应为h（t），则单位阶跃响应s（t）= 。

[2] 线性电路的全响应可分为零输入响应分量和零状态响应分量，前者由产生，后者由产生。

电气期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）答案：A2. 欧姆定律的公式是：A. V = I * RB. P = I^2 * RC. P = V * ID. R = V / I答案：A3. 以下哪个不是基本的电磁现象？A. 静电B. 磁效应C. 热效应D. 电场答案：C4. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A5. 三相交流电的相位差是：A. 0度B. 30度C. 60度D. 120度答案：D6. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 磁共振D. 电场耦合答案：A7. 电路中负载的功率计算公式是：A. P = V * IB. P = V^2 / RC. P = I^2 * RD. P = R * I^2答案：A8. 以下哪个是半导体材料？A. 铜B. 铁C. 硅D. 铝答案：C9. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之差C. 总电阻等于各部分电阻之积D. 总电阻与各部分电阻无关答案：A二、填空题（每空2分，共20分）1. 电流通过导体时，导体内部的电子_________。

答案：移动2. 电路中，当电阻一定时，电流与电压的关系是_________。

答案：成正比3. 电感元件在交流电路中具有_________特性。

答案：阻碍4. 电路中，当电压一定时，电流与电阻的关系是_________。

答案：成反比5. 一个理想变压器的原副线圈匝数比为1:2，则输出电压是输入电压的_________。

答案：一半6. 电路中，电容器在直流电源下表现为_________。

答案：开路7. 在三相四线制供电系统中，中线的作用是_________。

武汉大学2009—2010学年度第一学期《电气工程基础》试卷（B）学号姓名院（系）分数（所有题目都作在答题纸上。

）一、判断改错题（每小题1分，共10分）（）1、长江三峡、刘家峡、丹江口等水电厂均属于坝后式水电厂。

对。

（）2、畸变波形的周期电流的有效值与所含各次谐波电流的有效值及其相位有关。

错，“与所含各次谐波电流的有效值及其相位有关”改为“所含各次谐波电流的有效值有关，与相位无关”。

（）3、为避免由三相架空线路参数不等而引起的三相电流不对称，规程规定凡线路长度超过50km 时，导线必须换位。

错，“50km”改为“100km”（）4、内桥接线方式适用于线路较短、主变需要经常切除、且有穿越功率的情况。

错，“内桥”改为“外桥”，或“线路较短、主变需要经常切除、且有穿越功率的情况”改为“线路较长、主变不易经常切除的情况”（）5、系统频率的下降，会使异步电动机和变压器的励磁电流变小，无功损耗增加，给电力系统无功平衡和电压调整增加困难。

错，“励磁电流变小”改为“励磁电流变大”（）6、负荷加上电力网的功率损耗称为电力系统的发电负荷。

错，“发电负荷”改为“供电负荷”（）7、闭式网中的功率按阻抗成反比分布时，其功率损耗为最小，称这种功率分布为经济分布。

错，“按阻抗成反比”改为“按电阻成反比”（）8、在短路电流实用计算中，查找发电机计算曲线得到的是归算到统一基准下的短路电流周期分量的幅值。

错，“统一基准下”改为“发电机额定容量下”，“幅值”改为“有效值”（）9、若三相电源不对称则负序和零序等值网络的等值电源电势都不为零。

错，“都不为零”改为“有一个可能为零”。

（）10、简单电力系统发生短路故障时，提高继电保护和断路器的动作时间可以将原来不稳定的系统变为稳定系统。

对。

二、填空题（每小题1分，共10分）1、若某电网额定电压为10kV，则接入该电网的用电设备的额定电压为_______kV，发电机的额定电压为________kV。
