武汉大学电气工程基础2009-2010年度第一学期试卷B
武汉大学2009—2010学年度第一学期《电气工程基础》试卷（B）学号1姓名院（系）分数（所有题目都作在答题纸上。
）一、判断改错题（每小题1分，共10分）（）1、长江三峡、刘家峡、丹江口等水电厂均属于坝后式水电厂。
对。
（）2、畸变波形的周期电流的有效值与所含各次谐波电流的有效值及其相位有关。
错，“与所含各次谐波电流的有效值及其相位有关”改为“所含各次谐波电流的有效值有关，与相位无关”。
（）3、为避免由三相架空线路参数不等而引起的三相电流不对称，规程规定凡线路长度超过50km 时，导线必须换位。
错，“50km”改为“100km”（）4、内桥接线方式适用于线路较短、主变需要经常切除、且有穿越功率的情况。
错，“内桥”改为“外桥”，或“线路较短、主变需要经常切除、且有穿越功率的情况”改为“线路较长、主变不易经常切除的情况”（）5、系统频率的下降，会使异步电动机和变压器的励磁电流变小，无功损耗增加，给电力系统无功平衡和电压调整增加困难。
错，“励磁电流变小”改为“励磁电流变大”（）6、负荷加上电力网的功率损耗称为电力系统的发电负荷。
错，“发电负荷”改为“供电负荷”（）7、闭式网中的功率按阻抗成反比分布时，其功率损耗为最小，称这种功率分布为经济分布。
错，“按阻抗成反比”改为“按电阻成反比”（）8、在短路电流实用计算中，查找发电机计算曲线得到的是归算到统一基准下的短路电流周期分量的幅值。
错，“统一基准下”改为“发电机额定容量下”，“幅值”改为“有效值”（）9、若三相电源不对称则负序和零序等值网络的等值电源电势都不为零。
错，“都不为零”改为“有一个可能为零”。
（）10、简单电力系统发生短路故障时，提高继电保护和断路器的动作时间可以将原来不稳定的系统变为稳定系统。
对。
二、填空题（每小题1分，共10分）1、若某电网额定电压为10kV，则接入该电网的用电设备的额定电压为_______kV，发电机的额定电压为________kV。
注册电气工程师专业考试(供配电专业)分类真题电气工程基础(一)
注册电气工程师专业考试(供配电专业)分类真题电气工程基础(一)单项选择题1. 目前我国电能的主要输送方式是______。
A.直流B.单相交流C.三相交流D.多相交流答案：C[解答] 我国主要的输电方式为三相交流输电。
2. 电力系统接线如图所示，各级电网的额定电压示于题图中，发电机G，变压器T1、T2、T3额定电压分别为______。
A.G：10.5kV；T1：10.5/121kV；T2：110/38.5kV；T3：35/6.3kVB.G：10kV；T1：10/121kV；T2：121/35kV；T3：35/6kVC.G：11kV；T1：11/110kV；T2：110/38.5kV；T3：35/6.6kVD.G：10.5kV；T1：10.5/110kV；T2：121/35kV；T3：35/6kV答案：A[解答] 根据我国所制定的电压在1kV以上电气设备的国家标准可得：发电机的电压为1.05UN=10.5kV。
变压器T1：一次侧与发电机相连，额定电压为发电机的额定电压10.5kV；二次侧额定电压为1.1UN=121kV。
变压器T2：一次侧与电网相连，额定电压为电网的额定电压UN=110kV；二次侧额定电压为1.1UN=38.5kV。
变压器T3：一次侧与电网相连，额定电压为电网的额定电压UN=35kV；二次侧额定电压为1.05UN=6.3kV。
3. 发电机接入10kV网络，变压器一次侧接发电机，二次侧接110kV线路，发电机和变压器的额定电压分别为______。
A.10.5kV，10.5/121kVB.10.5kV，10.5/110kVC.10kV，10/110kVD.10.5kV，10/121kV答案：A[解答] 发电机的电压为1.05UN=10.5kV。
变压器T1：10.5kV/121kV。
4. 电力系统接线如图所示，各级电网的额定电压示于下图中，发电机，变压器T1、T2额定电压分别为______。
电气工程基础考试试题
电气工程基础考试试题一、选择题1.电流的单位是（）。
A.伏特B.欧姆C.安培D.瓦特2.以下哪个是电气工程中常用的传输介质（）。
A.水B.空气C.光D.电线3.电感的单位是（）。
A.安培B.伏特C.欧姆D.亨利4.下列哪种电源可以提供连续不间断的电能（）。
A.干电池B.太阳能电池C.原子能电池D.交流电源5.电流的方向是指（）。
A.电子的移动方向B.正电荷的移动方向C.负电荷的移动方向D.电流的流动方向6.电路中的导线一般采用什么材质（）。
A.聚乙烯B.铜C.铝D.铁7.电能的单位是（）。
A.伏特B.安培C.焦耳D.欧姆8.以下哪种器件可以实现电流的放大（）。
A.电源B.电阻C.电感D.晶体管9.以下哪个元件常用于将交流电转化为直流电（）。
A.电容B.电感C.整流器D.变压器10.根据欧姆定律，如果电阻R不变，电压U增大，则电流I（）。
A.增大B.减小C.不变D.无法确定二、填空题11.根据欧姆定律，电流等于（）除以电阻。
12.电流表的连接方式为（）连接。
13.电路中，电容器的作用是储存（）。
14.电路中，电感器的作用是储存（）。
15.电路中，恒流源的输出电流（）随负载变化。
三、简答题16.请简要解释半导体物质的导电特性。
17.简述“电力三要素”。
18.什么是直流电和交流电？它们有何区别？19.简要介绍一下潜动现象及其在电路中的应用。
四、计算题20.一个电阻为30欧姆的电路中，电源提供的电压为120伏特。
请计算通过该电路的电流大小。
21.一个电阻为40欧姆的电路中，电流为2安培。
请计算该电路中的电压大小。
22.一个电容器的电容为10毫法拉，所接电压为50伏特。
请计算电容器所储存的电荷量。
23.一个电感器的电感为0.5亨利，所接电流为4安培。
请计算该电感器中储存的磁能量。
五、解答题24.请解释电阻对电路中电流大小的影响。
25.请解释并计算并联电阻的总电阻大小。
26.请解释并计算串联电容器的总电容大小。
电气工程基础(上)试卷B(附标答)
武汉大学2007—2008学年度第一学期《电气工程基础》试卷（B ）学号 姓名 院（系） 分数一、判断（每小题1分，共10分）1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。
（ X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。
（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。
（ X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。
（√）5、中性点不直接接地的运行方式，常用于110kV 及以上的系统，以提高供电可靠性。
（X ）6、电力网任意两点电压的矢量差称为电压损耗。
（X ）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（X ）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。
（√）9、对于架空输电线路而言，零序电抗小于正序电抗。
（X ）电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）二、简答（每小题6分，共30分）1、什么是电流互感器的10%误差倍数？当电流互感器二次侧接有继电保护装置时，对10%误差倍数有什么要求？为什么？答：10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。
继电保护装置要求电流互感器能在系统短路的情况下正确反映一次电流的大小，由于继电保护准确动作所允许的最大电流误差是10％，所以用10％误差倍数来表示电流互感器在短路情况下的工作能力，因此需要电流互感器具有较高的10％误差倍数。
2、 什么是消弧线圈的脱谐度，为什么消弧线圈一般运行在过补偿状态？ 答：消弧线圈的脱谐度用来表示其L 值偏离调谐的程度，定义为：)(1)(332211332211C C C L C C C v ++-++=ωωω于是中性点的电位可以写为：C00AK E U v=在欠补偿的情况下，如果电网有一条线路跳闸（此时电网对地自部分电容减小）时，或当线路非全相运行（此时电网一相或两相对地自部分电容减小）时，或U 0偶然升高使消弧线圈饱和而致L 值自动变小时，中性点的电位表达式中的分母都可能趋近于零，从而产生严重的中性点位移。
电气工程基础习题答案
由于发电机总是接在线路的首端所以它的额定电压应比电网的额定电压高5用于补偿电网上的电压损失变压器一次绕组的额定电压规定等于电网的额定电压但是当变压器的一次绕组直接与发电机的出线端相连时其一次绕组的额定电压应与发电机的额定电压相同变压器的二次绕组的额定电压规定应比同级电网的额定电压高10当变压器的二次侧输电距离较短或变压器阻抗较小时则变压器二次绕组的额定电压可比同级电网的额定电压高5电网的额定电压国家规定各级电网电压在用户处的电压偏差不得超过5故在运行中可允许线路首端的电压比额定电压高5而末端的电压比额定电压低5
UH
U
n2
2 n
谐波电流含量可表示为
IH
I
n2
2 n
谐波总崎变率是指谐波含量与
基波分量的比值的百分数称为谐波总崎变率，用 THD 表示。由此可得： 电压总崎变率为
IH 100% I1 THDU UH 100% 电流总崎变率为 U1
THDI
2-4 电力系统中有哪些主要谐波源？ 答：根据负荷特点，电力系统的谐波源大致可分为下面两类。 ⑴含电弧和铁磁非线性设备的谐波源。 ⑵整流和换流电子器件所形成的谐波源。 2-5 电力系统中的谐波可以造成哪些危害？
《电气工程基础》题解（第 1 章）
1-1 简述我国电力工业的现状和发展前景？ 答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和 电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机 组”、 “大电网 ”、 “超高压 ”、 “高自动化 ”的发展阶段。截至 2000 年，全国装机容 量已达 316GW，年发电量 1.3*1012 KW•h,均居世界第二位，成为一个电力大国。 不过与发达国家相比仍有较大差距。主要体现在，我国电力工业的分布和发展还 很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有 0.25KW。电 力工业还需持续、稳步地发展。 我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展 核电、因地制宜利用其他可再生能源发电，搞好水电的 “西电东送 ”和火电的 “北 电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价 上网，建立竞争、开放、规范的电力市场。 随着总装机容量为 18200MW 的三峡水电站的建成， 将为我国的电力工业发 展注入强大的活力和深远的影响。2009 年三峡电站全部建成投产后，将会通过 15 回 500KV 交流输电线路和 3 回 500KV 直流双极输电线路，将其巨大的电能 向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？ 答：电能生产主要有以下特点： ⑴电能的生产和使用同时完成。在任一时刻，系统的发电量只能取决于同一 时刻用户的用电量。因此，在系统中必须保持电能的生产、输送、和使用处于一 种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的，所 以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力 系统的正常运行，必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大，其覆盖的地区也越来 越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规 划时必须充分考虑地区特点。
UH
U
n2
2 n
谐波电流含量可表示为
IH
I
n2
2 n
谐波总崎变率是指谐波含量与
基波分量的比值的百分数称为谐波总崎变率，用 THD 表示。由此可得： 电压总崎变率为
IH 100% I1 THDU UH 100% 电流总崎变率为 U1
THDI
2-4 电力系统中有哪些主要谐波源？ 答：根据负荷特点，电力系统的谐波源大致可分为下面两类。 ⑴含电弧和铁磁非线性设备的谐波源。 ⑵整流和换流电子器件所形成的谐波源。 2-5 电力系统中的谐波可以造成哪些危害？
《电气工程基础》题解（第 1 章）
1-1 简述我国电力工业的现状和发展前景？ 答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和 电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机 组”、 “大电网 ”、 “超高压 ”、 “高自动化 ”的发展阶段。截至 2000 年，全国装机容 量已达 316GW，年发电量 1.3*1012 KW•h,均居世界第二位，成为一个电力大国。 不过与发达国家相比仍有较大差距。主要体现在，我国电力工业的分布和发展还 很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有 0.25KW。电 力工业还需持续、稳步地发展。 我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展 核电、因地制宜利用其他可再生能源发电，搞好水电的 “西电东送 ”和火电的 “北 电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价 上网，建立竞争、开放、规范的电力市场。 随着总装机容量为 18200MW 的三峡水电站的建成， 将为我国的电力工业发 展注入强大的活力和深远的影响。2009 年三峡电站全部建成投产后，将会通过 15 回 500KV 交流输电线路和 3 回 500KV 直流双极输电线路，将其巨大的电能 向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？ 答：电能生产主要有以下特点： ⑴电能的生产和使用同时完成。在任一时刻，系统的发电量只能取决于同一 时刻用户的用电量。因此，在系统中必须保持电能的生产、输送、和使用处于一 种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的，所 以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力 系统的正常运行，必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大，其覆盖的地区也越来 越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规 划时必须充分考虑地区特点。
电气工程师基础知识试题及答案
电气工程师基础知识试题及答案电气工程师基础知识试题及答案2017下半年电气工程师考试即将到来，广大考生们在看书的同时，也要多做配套的练习。
店铺大家分享“2017电气工程师基础知识试题及答案”。
想了解更多关于电气工程师考试的讯息，请继续关注我们应届毕业生网。
2017电气工程师基础知识试题及答案10-1. 刚体作平面运动时，(A) 其上任一截面都在其自身平面内运动;(B) 其上任一直线的运动均为平移运动;(C) 其中任一点的轨迹均为平面曲线;(D) 其上点的轨迹也可能为空间曲线。
10-2. 刚体的平面运动可看成是平移和定轴转动组合而成。
平移和定轴转动这两种刚体的基本运动，(A) 都是刚体平面运动的特例;(B) 都不是刚体平面运动的特例;(C) 刚体平移必为刚体平面运动的'特例，但刚体定轴转动不一定是刚体平面运动的特例;(D) 刚体平移不一定是刚体平面运动的特例，但刚体定轴转动必为刚体平面运动的特例。
10-3. 将刚体平面运动分解为平移和转动，它相对于基点A的角速度和角加速度分别用wA和eA表示，而相对于基点B的角速度和角加速度分别用wB和eB表示，则(A) wA=wB, eA=eB;(B) wA=wB, eAeB;(C) wAwB, eA=eB;(D) wAwB, eAeB.10-4. 平面图形上任意两点A、B的速度在其连线上的投影分别用[vA]AB和[vB]AB表示，、两点的加速度在其连线上的投影分别用[aA]AB和[aB]AB表示，则(A) 可能有[vA]AB=[vB]AB, [aA]AB[aB]AB;(B) 不可能有[vA]AB=[vB]AB, [aA]AB[aB]AB;(C) 必有[vA]AB=[vB]AB, [aA]AB=[aB]AB;(D) 可能有[vA]AB[vB]AB, [aA]AB[aB]AB。
10-5. 设平面图形在某瞬时的角速度为w，此时其上任两点A、B 的速度大小分别用vA、vB表示，该两点的速度在其连线上的投影分别用[vA]AB和[vB]AB表示，两点的加速度在其连线上的投影分别用[aA]AB和[aB]AB表示，则当vA=vB时(A) 必有w=0;(B) 必有w0;(C) 必有[aA]AB=[aB]AB;(D) 必有[vA]AB=[vB]AB;10-6. 平面运动刚体在某瞬时的角速度、角加速度分别用w、e表示，若该瞬时它作瞬时平移，则此时(A) 必有w=0, e0;(B) 必有w0, e0;(C) 可能有w0, e0;(D) 必有w=0, e=0。
电气工程师《基础知识》考试试题及答案
电气工程师《基础知识》考试试题及答案1.低压验电笔一般适用于交直流电压为(c)v以下。
a 220;b 380;c 500。
2.铅酸蓄电池在正常运行状态下，正极板的颜色为(c)。
a 灰色;b 黑色;c 浅褐色。
3.导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度(b)。
a.的平方成正比;b.的一次方成正比;c.的大小无关;d.成反比。
4.载流导体在磁场中所受力的大小与导体有效长度(c)。
a.的1/2成正比;b.无关;c.成正比;d.成反比。
答案:c5.三相对称负载星形连接时，其线电流为相电流的(b)倍。
a.;b.1;c.1/;d.1/。
6.磁阻的大小与磁路的长度(c)。
a.无关;b.成反比;c.成正比;d.成非线性关系。
7.由铁磁材料构成的磁通集中通过的路径，称为(c)。
a.电路;b.磁链;c.磁路;d.磁场。
8.三相变压器的三相磁路不对称，正常情况下，三相空载励磁电流不相等，三相芯柱中的磁通量为(c)。
a.两边相相等，并大于中间相;b.两边相相等，并小于中间相;c.三相相等;d.三相不相等，且无规律2015年电气工程师《基础知识》考试真题及答案2015年电气工程师《基础知识》考试真题及答案。
9.经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘a.a级;b.b级;c.y级;d.f级。
10.周期性交流量的波形因数等于(a)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
11.周期性交流量的波顶因数等于(b)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
12.直流试验电压的脉动是指对电压(a)的周期性波动。
a.算术平均值;b.最大值;c.最小值;d.峰值。
13.直流试验电压的脉动幅值等于(d)。
a.最大值和最小值之差;b.最大值与平均值之差;c.最小值与平均值之差;d.最大值和最小值之差的一半。
14.对电介质施加直流电压时，由电介质的弹性极化所决定的电流称为(d)2015年电气工程师《基础知识》考试真题及答案文章2015年电气工程师《基础知识》。
电气工程专业基础：电气工程基础考试题库真题及答案
电气工程专业基础：电气工程基础考试题库真题及答案1、单选中间继电器的固有动作时间，一般应不（）。
A.大于20msB.大于10msC.大于0.2sD.大于0.1s正确答案：B2、单选快速切除故障将使得系统的暂（江南博哥）态稳定性得到（）。
A.无变化B.提高C.降低D.微弱的负值变化正确答案：B3、单选某三相变压器的联结组号为：Y／△-11，其含义为（）。
A.一次绕组星接，二次绕组角接，一次、二次线电压差为60°电角B.一次绕组星接，二次绕组角接，一次、二次相电压差为30°电角C.一次绕组星接，二次绕组角接，一次、二次相电压差为60°电角D.一次绕组星接，二次绕组角接，一次、二次线电压差为30°电角正确答案：D4、单选单相短路的序分量电流边界条件是（）。
A.i1+i2+i0=0B.i1=i2=i0C.i1+i2=0D.i1=i2正确答案：B5、单选直流电机空载的特点是（）。
A.电机的电枢绕组中没有电流或电流很小B.主电源的开关没有闭合C.电机轴上没有带任何负荷D.电机没有励磁正确答案：A6、单选异步电动机等效电路中的电阻r与等效归算前的电阻r2的关系为（）。
A.=kikEr2B.=（kE／ki）r2C.r2=kikED.=（ki／kE.r2正确答案：A7、单选冲击电流指的是短路后（）s瞬间的值。
A.0.01B.0.1C.0.02D.0.2正确答案：A8、单选配电装置的选择，通常要进行技术经济比较确定。
一般（）电压等级宜采用屋内配电装置。
A.35kV及以下B.35kV及以上C.10kV及以上D.110kV及以下正确答案：A9、单选零序电压的特性是（）。
A.接地故障点最高B.变压器中性点零序电压最高C.接地电阻大的地方零序电压高D.电源处最高正确答案：A10、单选衡量电压质量的指标有（）。
A.电压偏移B.电压波动C.电压闪变D.A、B和C正确答案：D11、单选采取无功补偿装置调整系统电压时，对系统来说（）。
电气工程基础知识测试题答案
电气工程基础知识测试题答案
1. 互感器是什么?
答：互感器是一种变压器，它的主要功能是测量和变换高电压
电流，使之可以用安全的低电压进行测量、保护和计量。
2. “接地”是什么含义？
答：接地指将设备或者电路与地连接.其目的是为了保证人身安全、设备运行的可靠性和防止静电和雷击干扰。
3. 线圈的自感是什么？
答：线圈自感是线圈自身中的感应电动势与所产生的电流之比。
4. 什么是电容？
答：电容是指一种可以储存电能的元件，在电路中起到储存电能、阻止直流电以及通过交流电的作用。
5. 什么是电阻？
答：电阻是指电流通经导体时受到的阻力，它的单位是欧姆。
6. 什么是二极管？
答：二极管是一种最简单的半导体电子器件，具有电流只能单向通过的特点。
7. 如何计算电路总电阻？
答：电路总电阻的计算公式为：总电阻Rt＝R1+R2+R3+…+Rn
8. 电流的单位是什么？
答：电流的单位是安培(A)。
9. 电势差的含义是什么？
答：电势差是指导体之间由于电荷分布形成的电场力产生的电势差异。
10. 什么是欧姆定律？
答：欧姆定律是电学的基本定律之一，它可以描述稳态下由电势差驱动的导体中的电流与电阻之间的关系。
它的数学表达式为：I = U/R.。
电气工程基础考试试题
电气工程基础考试试题一、选择题（每题 2 分，共 40 分）1、以下哪种材料通常不用于制作电线的导体？（）A 铜B 铝C 铁D 银2、交流电路中，电阻、电感和电容串联，已知电阻为10Ω，电感为 01H，电容为10μF，电源频率为 50Hz，则电路的总阻抗为（）。
A 10 ＋j10B 10 j10C 10√2∠45°D 10√2∠－45°3、一台三相异步电动机，电源频率为 50Hz，额定转速为1440r/min，则其极对数为（）。
A 2B 3C 4D 64、变压器的基本工作原理是（）。
A 电磁感应B 电流的磁效应C 自感现象D 互感现象5、以下哪个不是电力系统的组成部分？（）A 发电厂B 变电站C 用电设备D 通信网络6、电力系统中，短路故障最严重的是（）。
A 单相短路B 两相短路C 两相接地短路D 三相短路7、避雷器的主要作用是（）。
A 限制过电压B 切断短路电流C 测量电压D 分配电能8、以下哪种控制方式不属于直流调速系统？（）A 电枢电压控制B 励磁磁通控制C 定子电压控制D 电枢回路电阻控制9、晶闸管导通的条件是（）。
A 阳极加正向电压，门极加正向电压B 阳极加反向电压，门极加正向电压C 阳极加正向电压，门极加反向电压D 阳极加反向电压，门极加反向电压10、以下哪种电机常用于数控机床的驱动？（）A 直流电机B 异步电机C 同步电机D 步进电机11、电力电子器件中，属于全控型器件的是（）。
A 二极管B 晶闸管C 电力晶体管D 电力二极管12、在电力系统中，无功功率的主要作用是（）。
A 提高功率因数B 维持电压水平C 减少有功损耗D 提高电能质量13、以下哪种保护装置常用于变压器的保护？（）A 过流保护B 差动保护C 零序保护D 距离保护14、三相四线制供电系统中，中线的作用是（）。
A 提供零序电流通路B 提供相电流通路C 提供线电流通路D 提高功率因数15、以下哪种方法不能提高电力系统的静态稳定性？（）A 提高发电机的电动势B 减小系统电抗C 增加输电线路的电阻D 提高系统电压16、以下哪种仪表不能测量交流电压的有效值？（）A 电磁式电压表B 电动式电压表C 磁电式电压表D 示波器17、电气设备的绝缘电阻通常用（）来测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

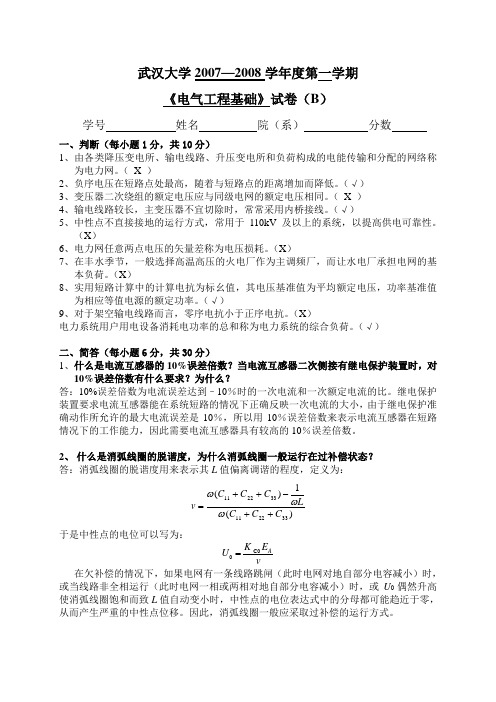

武汉大学2007—2008学年度第一学期《电气工程基础》试卷（B ）学号 姓名 院（系） 分数一、判断（每小题1分，共10分）1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。
（ X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。
（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。
（ X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。
（√）5、中性点不直接接地的运行方式，常用于110kV 及以上的系统，以提高供电可靠性。
（X ）6、电力网任意两点电压的矢量差称为电压损耗。
（X ）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（X ）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。
（√）9、对于架空输电线路而言，零序电抗小于正序电抗。
（X ）电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）二、简答（每小题6分，共30分）1、什么是电流互感器的10%误差倍数？当电流互感器二次侧接有继电保护装置时，对10%误差倍数有什么要求？为什么？答：10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。
继电保护装置要求电流互感器能在系统短路的情况下正确反映一次电流的大小，由于继电保护准确动作所允许的最大电流误差是10％，所以用10％误差倍数来表示电流互感器在短路情况下的工作能力，因此需要电流互感器具有较高的10％误差倍数。
2、 什么是消弧线圈的脱谐度，为什么消弧线圈一般运行在过补偿状态？ 答：消弧线圈的脱谐度用来表示其L 值偏离调谐的程度，定义为：)(1)(332211332211C C C L C C C v ++-++=ωωω于是中性点的电位可以写为：C00AK E U v=在欠补偿的情况下，如果电网有一条线路跳闸（此时电网对地自部分电容减小）时，或当线路非全相运行（此时电网一相或两相对地自部分电容减小）时，或U 0偶然升高使消弧线圈饱和而致L 值自动变小时，中性点的电位表达式中的分母都可能趋近于零，从而产生严重的中性点位移。
因此，消弧线圈一般应采取过补偿的运行方式。
3、从电力网运行方面来说，有哪几种降低网损的技术措施？答：（1）减少电力网中无功功率的传送。
提高功率因数的主要措施有以下几个方面：a)合理选择异步电动机的容量。
2）采用并联无功补偿装置。
（2）合理组织或调整电力网的运行方式。
1）合理确定电力网的运行电压水平。
一般来说，对于电压在35kV及以上的输电网，由于变压器的铁耗在网络总损耗中所占比重小于50%，铜耗所占比重则较大，故适当提高运行电压可以降低网损。
但是，对于变压器铁损所占比重大于50%的6～10kV配电网，情况正好相反。
在6～10kV的农村配电网中，由于小容量变压器的空载电流较大，农村电力用户的负荷率又较低，变压器有很多时间处于轻载状态，因而变压器的铁耗在总损耗中所占比重可达60%～80%，甚至更高。
对于这类电力网，为了降低功率损耗和能量损耗，非但不能升高电压，还应适当降低运行电压。
2）组织变压器的经济运行。
变电所变压器的经济运行，主要是要根据负荷的变化适当改变投入运行的变压器台数。
这样，一方面可以提高变电所的功率因数，另一方面可以减少变电所的空载有功功率损耗。
（3）在闭式网中实行功率的经济分布。
闭式网中的功率按电阻成反比分布时，其功率损耗为最小，称这种功率分布为经济分布。
4、简述电压中枢点的概念，并说明电压中枢点有哪几种调压方式。
答：对电力系统电压的监视、控制和调整一般只在某些选定的母线上实行。
这些母线称为电压中枢点。
中枢点电压的调整方式有顺调压、逆调压和恒调压三种。
1)顺调压。
就是大负荷时允许中枢点电压低一些，但在最大负荷运行方式时，中枢点的电压不应低于线路额定电压的102.5%，小负荷时允许中枢点电压高一些，但在最小负荷运行方式时，中枢点的电压不应高于线路额定电压的107.5%。
2)逆调压。
中枢点电压随负荷增减而增减的调压方式称为逆调压，具体要求是：最大负荷运行方式时，中枢点的电压要高于线路额定电压5%；最小负荷运行方式时，中枢点的电压要等于线路额定电压。
3)恒调压（或常调压）。
恒调压是指在最大和最小负荷运行方式时保持中枢点电压等于线路额定电压的1.02～1.05倍的调压方式。
5、什么叫电力系统的暂态稳定？如何判断简单电力系统是否具有暂态稳定性？答：电力系统的暂态稳定是指电力系统在正常工作的情况下，受到一个较大的扰动后，能从原来的运行状态过渡到新的运行状态，并能在新的运行状态下稳定地工作。
在简单电力系统中，当加速面积小于最大可能的减速面积时，系统才能保持暂态稳定。
反之，当加速面积大于最大可能减速面积时，暂态稳定就会破坏。
这是判别简单电力系统暂态稳定的基本准则，也称“等面积定则”。
三、作图题（每小题10分，共20分）⒈简单电力系统正常、故障时、故障后的功角特性分别为I P 、II P 和III P ，如图所示。
已知在2δ时切除故障，试画出加速面积、最大可能的减速面积图，试根据等面积定则（加速、减速面积的大小比较时的不同情况）简要分析该系统可能会发生的三种情况暂态稳定性。
答： S 加> S 减表示作用在发电机转子上的功率过剩，发电机功角会一直增大，系统不稳定；S 加< S 减表示作用在发电机转子上的减速功率大于加速功率，发电机功角最终会回到稳定点，系统稳定；S 加＝S 减表示作用在发电机转子上的减速功率大于加速功率，发电机处于临界状态，实际中是不允许这种情况出现；2、电力系统接线如下图所示，f点发生接地短路，试作出零序等值网络图。
图中1～27为元件编号。
234四、计算题（第一小题15分，第二小题25分，共40分）1 、如图所示的简单电力网中，已知发电机运行在额定功率下S G = 25+j15 MV A ，变压器T 1、T 2的参数为S N =31.5MV A ，0S S 031kW,190kW,%=10.5,%=0.7P P U I ∆=∆=；线路单位长度的参数为r l = 0.21Ω/km, x l = 0.416Ω/km ，忽略线路电容，长度100km ，端电压U 3 = 110kV 。
试求：（1）线路和变压器T 1的电压损耗；（2）变压器T 1运行在额定变比时的低压侧电压及电压偏移。
110kVGT 1LT 21234解：线路参数为Ω=⨯⨯==Ω=⨯⨯==8.2021100416.05.102110021.0l x X l r R l l l l变压器参数为Ω=⨯⨯=∆=-317.2105.3111019032222N N S T S U P R Ω=⨯⨯==33.405.311001105.10100%22N N S T S U U X（1）变压器的功率损耗为MW kW P SSP P NS T 19376.076.193315.31152519022202==++⨯=∆+⎪⎪⎭⎫ ⎝⎛∆=∆var0538.31005.317.05.31100)1525(5.10100%100%2202M S I S S U Q N N S T =⨯+⨯+=+=∆2点处的功率为2()250.19736(15 3.0538)24.812.95L T L T S P P j Q Q j j =-∆+-∆=-+-=+线路阻抗中的功率损耗为：222223332222480012950101010.5100.68110l S P Q P R R MW U U ---++∆=⨯=⨯=⨯⨯=222223332222480012950101020.810 1.346110l S P Q Q X X MW U U ---++∆=⨯=⨯=⨯⨯=3点处的功率为322()24.80.68(12.95 1.346)24.1211.604l l S P P j Q Q j j MVA=-∆+-∆=-+-=+ 线路电压损耗333324.1210.511.60420.84.5110P R Q X U kV U +⨯+⨯∆===2点电压为233110 4.5114.5U U U kV =+∆=+=变压器电压损耗222224.8 2.3212.9540.335.06114.5P R Q X U kV U +⨯+⨯∆===（2） 变压器低压侧电压为221114.5 5.0610.375121/10.5N U U U kV k +∆+=== 电压偏移为1N 2N 10.37510%100100 3.7510U U m U --=⨯=⨯=2、如图所示简单系统，已知各元件参数如下：发电机：MVA S N 100=，2.0)2(==''x x d ，x 0 = 0.05，05.1]0[=''E ；变压器：T 1:MVA S N 100=，10.5%S U =，Y, d11接法，中性点接地电抗为20Ω。
T 2:MVA S N 100=，10.5%S U =，Y,Y0接法。
线路：km l 100=，km x /4.0)1(Ω=，)1()0(3x x =。
f 点发生B 、C 相金属性接地短路。
取MVA S B 100=，B av U U =，试作如下计算： ⑴ 短路点各相电压和短路电流的标幺值；⑵ 发电机低压母线各相电压有名值（计算结果精确到小数点后两位）；解：（1）基准容量S B ＝100MV A ，基准电压为平均额定电压，计算各元件参数的标么值变压器T 1：1*10.51000.105100100T X =⨯=中性点接地阻抗：02100200.15115X =⨯=变压器T 2：2*10.51000.105100100T X =⨯=线路L ：*211000.41000.152115l X =⨯⨯⨯= 制定各序网络0.1390.139a V•10.482.07(0.1390.139//0.2775)a I j j •==-+20.27752.07 1.380.1390.2775a I j j •=⨯=+0.139 2.070.690.1390.2775a I j j •=⨯=+21202( 2.07 1.380.69)2.99 1.0353.16160.9b a a a I a I a I I j a a j ••••=++=-++=-+=∠o21202( 2.07 1.380.69)2.99 1.0353.1619.1c a a a I a I a I I j a a j ••••=++=-++=+=∠o120a a a U U U •••== 10.1390.2775( 2.07)0.190.1390.2775a U jj •⨯=⨯-=+1330.190.57a a U U ••==⨯=（2）30301[0.19( 2.07)0.105]0.41j j Ga U j j e e =+-⨯⨯=o o30302(0.19 1.380.105)0.05j j Ga U j j e e --=+⨯⨯=o o120.40.180.4424.2Ga Ga Ga U U U j =+=+=∠230230120.410.050.36j j Gb Ga Ga U a U aU e a e a -=+=+=-o o230302120.410.050.4160.180.45156.6j j Gc Ga Ga U aU a U e a e a j -=+=+=-+=∠ooo0.44 2.67Ga U kV == 0.36 2.18Gb U kV == 0.45 2.73Gc U kV ==审核人：。
