QY16C汽车起重机技术规格(国Ⅲ、SC8DK230Q3、单马达)_2010年9月版分析

QY16D汽车起重机亮点简介1、我国最成熟、最受欢迎的16吨级汽车起重机，它是我国乃至全球市场总销售量和总保有量最多的汽车起重机型号。

2、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

3、独特重力快放功能，实现空钩自由下放速度，高效、节能、实用。

4、采用回转有背压匹配技术，保证回转平稳，无抖动，消除异响。

5、硬管管路全部采用卡套式连接，液压管路连接可靠、密封性能好、泄漏少。

QY16D汽车起重机技术规格伸缩臂汽车式起重机型号QY16D最大额定起重量：16t一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。

支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。

全覆盖走台板。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。

1.3、动力传动系统1.3.1、变速箱手动机械操纵，五/六档变速箱，稳定、可靠。

1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向；第三桥：双胎，驱动但不转向。

1.3.3、传动轴驱动轴均配置法兰盘式万向节，维护简便，优化力传输，方便拆卸和安装。

1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。

1.5、转向机械式转向机构，带有液压助力。

1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵，双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。

连续制动：柴油发动机排气制动。

1.8、底盘驾驶室左侧置式驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。

各型号汽车起重机尺寸参数表最大爬坡能力百公里油耗%L28主要性能参数最大额定总起重量t 8 最小额定幅度m 3 转台尾部回转半径m最大起重力矩245 基本臂m最长主臂m 19 最长主臂+ 副臂m支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅时间s28起重臂全伸时间s 31最大回转速度主起升机构r/mi n单泵/双泵合m/min 53/110 流（单绳）尺寸参数单位整机全长mm 10200整机全宽mm 2500整机全高mm 3200車量参数行驶状态整机质量kg 16000、几 4 — 4 ——IM-- kg6000刖轴轴何后轴轴荷kg 10000动力参数发动机型号6C215、SC8DK230Q3发动机额疋功率kW/(r/mi n)158/2200、155/2200、170/2200发动机额疋扭矩(r/mi n) 790/1400、820/1400、830/1400 最高行驶速度km/h 68、75最小转弯直径mm 18000最小离地间隙接近角mm26021离去角0 10最大爬坡能力% > 26、》28 百公里油耗L 30、40主要性能参数最大额定总起重量t 12最小额定幅度m 3转台尾部回转半径m最大起重力矩428基本臂m最长主臂m 23最长主臂+副臂m支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅s 50时间起重臂全伸s 75时间最大回转速r/mi n度主起升机构满载/空载m/mi n 110（单绳）尺寸参数单位整机全长(the whole length formm 12110mobile crane )整机全宽(the width for mobilemm 2500crane)整机全高(the height formm 3250mobile crane )重量参数行驶状态整机质量（the weightkg 24000of crane )前轴轴何kg 6400后轴轴荷kg 17600发动机型号SC8DK230Q3发动机额定功率kW/(r/mi n) 155/2200、170/2200820/1400发动机额定扭矩(r/mi n)830/1400最高行驶速度km/h 75最小转弯直径最小离地间隙mmmm20000270接近角0 21离去角0 10最大爬坡能力% 24百公里油耗L < 35 主要性能参数最大额定总起重量t 16最小额定幅度m 3转台尾部回转半径m最大起重力矩720基本臂m最长主臂m最长主臂+副臂m支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅时间s 60起重臂全伸时间s 95最大回转速度r/mi n主起升机构满载/空载（单绳）m/min 54/100 副起升机构满载/空载（单绳）m/min 54/100 尺寸参数Un it QY16C 整机全长mm 11990整机全宽整机全高mmmm25003350車量参数行驶状态整机质量kg 22900前轴轴何kg 5240后轴轴荷kg 17660发动机型号上柴SC8DK230Q国川) 发动机额定功率kW/(r/mi n) 170/2200发动机额定扭矩(r/mi n) 830/1400最高行驶速度km/h 70最小转弯直径mm 20000最小离地间隙mm 270接近角0 21离去角0 10最大爬坡能力% 24百公里油耗L ~35主要性能参数最大额定总起重量t 16最小额定幅度m 3转台尾部回转半径m最大起重力矩738基本臂m最长主臂m最长主臂+副臂支腿纵向距离m m支腿横向距离m工作速度参数起重臂变幅时间s 60起重臂全伸时间s 75最大回转速度r/mi n >主起升机构满载/空载（单绳）m/min 54/100 副起升机构满载/空载（单绳）m/min 54/100 尺寸参数单位整体全长mm 12400整机全宽mm 2500整机全高mm 3300重量参数行驶状态整机质量、几 4 — 4 ——kg 26020刖轴轴何kg 6900后轴轴荷kg 19120动力参数发动机型号?SC8DK260Q3发动机额疋功率kW/(r/mi n) 192/2200???? 198/2200发动机额疋扭矩(r/mi n) ?1100/1400???? 1150/1400 最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 270 接近角0 21 离去角0 11 最大爬坡能力% 35 百公里油耗L 〜35 主要性能参数最大额定总起重量t 20 最小额定幅度mm 3000 转台尾部回转半径m最大起重力矩860 基本臂m最长主臂m最长主臂+ 副臂m支腿纵向距离支腿横向距离起重臂变幅时间m m s75起重臂全伸时间s 95最大回转速度r/mi n 3主起升机构最大速度（单绳）m/min 100副起升机构最大速度（单绳）m/min 100尺寸参数Unit QY20G 整体全长mm 12000 整机全宽mm 2500 整机全高mm 3300 行驶状态整机质量kg 26020 前轴轴何kg 7000 后轴轴荷kg 19020 发动机型号发动机额定功率kW/(r/mi n)发动机额定扭矩(r/mi n)行驶参数最高行驶速度km/h 75 最小转弯直径m 20 最小离地间隙mm 270 接近角0 16 离去角0 13 最大爬坡能力% 35 百公里油耗L ~35 主要性能参数最大额定总起重量t 20 最小额定幅度mm 3000 转台尾部回转半径m最大起重力矩833 基本臂m最长主臂m最长主臂+副臂m支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅时间s 75 起重臂全伸时间s 95最大回转速度r/min 3主起升机构最大速度（单绳）m/min 100副起升机构最大速度（单绳）m/min 100 尺寸参数Unit整体全长mm 12400整机全宽mm 2500整机全高mm 3320行驶状态整机质量kg 26020、几 4 — 4 ——kg 6900刖轴轴何后轴轴荷kg 19120发动机型号?SC8DK260Q3?发动机额疋功率kW/(r/mi n) 192/2200??? 198/2200发动机额疋扭矩(r/mi n) ?1100/1400????? 1150/1400行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 275接近角016 离去角0 13最大爬坡能力百公里油耗%L24〜35主要性能参数最大额定总起重量t 20 最小额定幅度mm 3000 转台尾部回转半径m最大起重力矩860 基本臂m最长主臂m最长主臂+ 副臂m支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅时间s 75 起重臂全伸时间s 95r/min 3最大回转速度主起升机构最大速度m/min 100（单绳）副起升机构最大速度m/min 100（单绳）尺寸参数单位整机全长(the whole length for mobile crane ) mm 12990整机全宽(the width for mobile crane ) mm 2500整机全高(the height for mobile crane ) mm 3430重量参数(the weight for mobile crane ) kg 29000、几 4 — 4 ——kg 6970刖轴轴何后轴轴荷kg 22030发动机型号?SC8DK260Q3kW/(r/mi n发动机额定功率192/2200??)发动机额定扭矩(r/mi n) ?1000/1400????? 行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 272接近角0 16离去角0 13最大爬坡能力百公里油耗%L3040主要性能参数最大额定总起重量（maximum lift weight ）t 25 最小额定幅度mm 3000 转台尾部回转半径m最大起重力矩1010 基本臂m最长主臂m最长主臂+ 副臂(the maximum length for arm ) m支腿纵向距离(Longitudinal distanee of outrigger ) m 5支腿横向距离(Lateral distanee of outrigger ) m 6工作速度参数起重臂变幅时间起重臂全伸时间最大回转速度主起升机构最大速度（单绳）副起升机构最大速度（单绳）ssr/mi nm/minm/min751003120120尺寸参数Unit QY25K5 整体全长mm 12000 整机全宽mm 2500 整机全高mm 3380 重量参数行驶状态整机质量前轴轴何kgkg31000 / 317506400 / 6550后轴轴荷kg 24600 / 25200发动机型号SC8DK280Q3 / (国III) 发动机额疋功率kW/(r/mi n) 206/2200? 213/2200发动机额疋扭矩(r/mi n) 1112/1400?? 1160/1400 最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 260接近角0 16离去角0 13最大爬坡能力% 30百公里油耗L 〜37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径最大起重力矩基本臂mm961最长主臂m最长主臂+副臂m支腿纵向距离m支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/mi n >主起升机构最大速度（单绳）m/min > 125副起升机构最大速度（单绳）m/min > 125尺寸参数Unit QY25K5-I 整体全长mm 12550整机全宽整机全高mmmm25003380車量参数行驶状态整机质量kg 29400、几 4 — 4 ——IM--kg 6200刖轴轴何后轴轴荷kg 23200发动机型号SC8DK280Q3 / (国III) 发动机额疋功率kW/(r/mi n) 206/2200?? 213/2200 发动机额疋扭矩(r/mi n) 1112/1400? 1160/1400 最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm260接近角0 16 离去角0 13 最大爬坡能力% 30 百公里油耗L 〜37 主要性能参数最大额定总起重量最小额定幅度转台尾部回转半径t mm m253000最大起重力矩1000 基本臂m最长主臂m 33最长主臂+副臂m支腿纵向距离m支腿横向距离m 6工作速度参数起重臂变幅时间s 75起重臂全伸时间s 100 最大回转速度r/mi n >主起升机构最大速度（单绳）m/min > 120 副起升机构m/min > 120最大速度（单绳）最长主臂+副m臂支腿纵向距m离支腿横向距m 6 离工作速度参数起重臂变幅68 时间起重臂全伸s 150 时间最大回转速r/mi n度主起升机构最m/min 125 大速度（单绳）（空载）副起升机构最m/min 125 大速度（单绳）（空载）尺寸参数单位QY30K5整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整kg 32400机质量前轴轴何kg 7000后轴轴荷kg 25400单位尺寸参数QY50K-I整体全长整机全宽整机全高mmmmmm1305028003430最小额定幅度mm 3000 转台尾部回转半径m最大起重力矩1764 基本臂m最长主臂m 41 最长主臂+副臂m 56 支腿纵向距离m支腿横向距离m工作速度参数起重臂变幅时间s ?88起重臂全伸时间s180最大回转速度r/mi n >主起升机构最大速度（单绳）m/min > 110副起升机构最大速度（单绳）m/min > 110尺寸参数单位QY50K-II 整体全长mm 13750整机全宽整机全高mmmm28003520車量参数行驶状态整机质量kg 41000前轴轴何kg 15000后轴轴荷kg 26000发动机型号(国III)发动机额定功率kW/(r/mi n) 247/2200 发动机额定扭矩(r/mi n) 1350/1400 最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm 291接近角0 17离去角011最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 50最小额定幅度m 3转台尾部回转半径m最大起重力矩1764基本臂m最长主臂m。

QY16D汽车起重机亮点简介1、我国最成熟、最受欢迎的16吨级汽车起重机，它是我国乃至全球市场总销售量和总保有量最多的汽车起重机型号。

2、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

3、独特重力快放功能，实现空钩自由下放速度，高效、节能、实用。

4、采用回转有背压匹配技术，保证回转平稳，无抖动，消除异响。

5、硬管管路全部采用卡套式连接，液压管路连接可靠、密封性能好、泄漏少。

QY16D汽车起重机技术规格汽车起重机型号：QY16D最大额定起重量：16t一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。

支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。

全覆盖走台板。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。

1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。

1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。

1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。

1.5、转向机械式转向机构，带有液压助力。

1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵，双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。

连续制动：发动机排气制动。

1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。

QY16G.5汽车起重机产品简介徐州工程机械集团有限公司二○一一年十二月QY16G.5汽车起重机简介QY16G.5汽车起重机是我公司运用多年来设计制造汽车起重机的技术结晶，立足于成熟技术，在B系列第五代产品QY16B.5的基础上开发的一种高配置汽车起重机。

采用我公司自制的专用汽车起重机底盘，全覆盖走台板；采用宽敞豪华的全头驾驶室，全覆盖软化内包装，集成式仪表台，齐全的配置，极大地改善了驾乘人员的乘坐环境；全液压驱动，操作简便、灵活。

整机重心低，稳定性好。

QY16G.5采用三轴底盘，四节八边形截面吊臂，单缸加绳排伸缩系统。

内藏式双独立卷扬，内啮合回转机构。

开式定量泵变量马达、负载敏感系统，提高工作效率。

计算机集成控制技术，支持多工况检测功能，使用更安全。

全头豪华驾驶室、全覆盖式机棚与圆弧配重彰显大气本色。

产品作业范围广、起重性能强大，使用更加方便、安全和可靠。

1．起重臂四节大圆角八边形起重臂采用高强钢，强度高，稳定性好，外形美观，有效降低吊臂重量，提高起重性能。

单缸加绳排的伸缩机构，大大提高了作业效率高。

2．操纵室按人机工程学原理设计的大圆弧流线型操纵室，符合ISO标准，美观舒适，刚劲有力，视野开阔。

内配有液晶显示监控器，各种作业状态一目了然。

并可根据需要装配风扇、冷暖空调或暖风装置，极大地提高了操作者的舒适性。

3．主副起升机构减速机为内藏式两级行星减速机，结构紧凑，性能好。

常闭式制动器，可靠性高，工作效率高；采用双泵合流和高压自动变量马达，可以有效提高起升速度，增大作业范围，实现重载低速、空载高速。

4．回转机构采用行星式减速机及独特背压技术，提高系统刚度，有效消除回转抖动问题，保证回转的平稳、可靠。

5．安全保护装置配有力矩限制器，具有温控及背光功能的点阵式液晶彩色显示器可清晰直观地以文字和图形方式显示起重机作业参数，使各种工况一目了然；配有过载和过卷保护装置；具有高度限位、安全方向检测等安全装置；并设有照明装置，便于夜间作业；QY16G.5汽车起重机技术规格书汽车起重机型号：QY16G.5最大额定起重量：16t一、起重机底盘部分1、底盘部分徐工设计、制造，全宽驾驶室，3轴底盘，驱动形式6×4，2、3轴驱动，转向形式6×2。

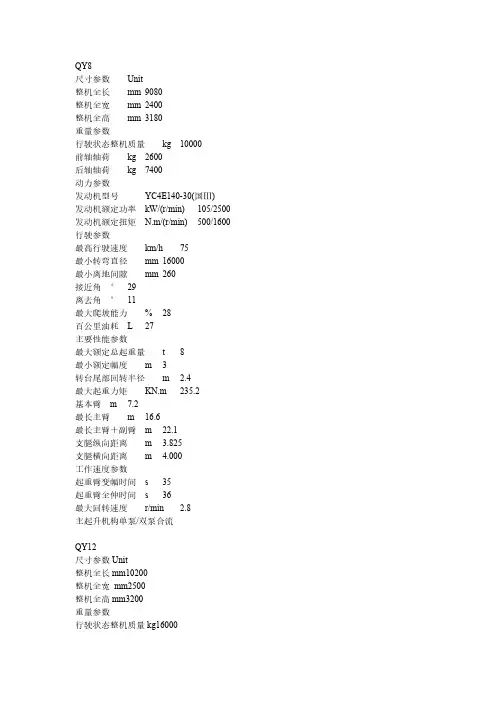

QY8尺寸参数Unit　整机全长mm9080整机全宽mm2400整机全高mm3180重量参数 行驶状态整机质量kg10000前轴轴荷kg2600后轴轴荷kg7400动力参数 发动机型号　YC4E140-30(国Ⅲ)发动机额定功率kW/(r/min)105/2500发动机额定扭矩N.m/(r/min)500/1600行驶参数 最高行驶速度km/h75最小转弯直径mm16000最小离地间隙mm260接近角°29离去角°11最大爬坡能力%28百公里油耗L27主要性能参数 最大额定总起重量t8最小额定幅度m3转台尾部回转半径m 2.4最大起重力矩KN.m235.2基本臂m7.2最长主臂m16.6最长主臂＋副臂m22.1支腿纵向距离m 3.825支腿横向距离m 4.000工作速度参数 起重臂变幅时间s35起重臂全伸时间s36最大回转速度r/min 2.8主起升机构单泵/双泵合流QY12尺寸参数Unit整机全长mm10200整机全宽mm2500整机全高mm3200重量参数行驶状态整机质量kg16000前轴轴荷kg6000后轴轴荷kg10000动力参数发动机型号SC8DK230Q3发动机额定功率kW/(r/min)170/2200 820/1400发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径mm18000最小离地间隙mm260接近角°22离去角°11最大爬坡能力%28百公里油耗L~40主要性能参数最大额定总起重量t12最小额定幅度m3转台尾部回转半径m2.6最大起重力矩kN.m 410基本臂m8.6最长主臂m21最长主臂＋副臂m21+5.5支腿纵向距离m3.98支腿横向距离m4.8工作速度参数起重臂变幅时间s50起重臂全伸时间s75最大回转速度r/min≥2.3主起升机构满载/空载（单绳）m/min70/70QY16尺寸参数Unit整机全长mm11990整机全宽mm2500整机全高mm3350重量参数行驶状态整机质量kg22900前轴轴荷kg5240后轴轴荷kg17660动力参数发动机型号上柴SC8DK230Q3(国Ⅲ)发动机额定功率kW/(r/min)170/2200发动机额定扭矩N.m/(r/min)830/1400行驶参数最高行驶速度km/h70最小转弯直径mm20000最小离地间隙mm270接近角°21离去角°10最大爬坡能力%24百公里油耗L~35主要性能参数最大额定总起重量t16最小额定幅度m3转台尾部回转半径m3.12最大起重力矩KN.m738基本臂m9.9最长主臂m23.6最长主臂＋副臂m30.6支腿纵向距离m4.6支腿横向距离m5.4工作速度参数起重臂变幅时间s60起重臂全伸时间s75最大回转速度r/min≥2.5主起升机构满载/空载（单绳）m/min54/100副起升机构满载/空载（单绳）m/min54/100QY20尺寸参数Unit整体全长mm12000整机全宽mm2500整机全高mm3300重量参数行驶状态整机质量kg26020前轴轴荷kg7000后轴轴荷kg19020动力参数发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径m20最小离地间隙mm270接近角°16离去角°13最大爬坡能力%35百公里油耗L ~35主要性能参数最大额定总起重量t20最小额定幅度mm3000转台尾部回转半径m3.38最大起重力矩kN.m833基本臂m10.1最长主臂m31.6最长主臂+副臂m39.9支腿纵向距离m4.9支腿横向距离m5.4工作速度参数起重臂变幅时间s75起重臂全伸时间s95最大回转速度r/min 3主起升机构最大速度(单绳)m/min100副起升机构最大速度(单绳)m/min100QY25尺寸参数Unit整体全长mm12380 / 12470整机全宽mm2500整机全高mm3500 / 3600重量参数行驶状态整机质量kg 26400 / 27200前轴轴荷kg6530 / 7160后轴轴荷kg19870 / 20040动力参数发动机型号SC8DK260Q3(国III)发动机额定功率kW/(r/min)192/2200发动机额定扭矩N.m/(r/min)1000/1400行驶参数最高行驶速度km/h63最小转弯直径m19最小离地间隙mm273接近角°21离去角°10最大爬坡能力%23 / 32百公里油耗L~38主要性能参数最大额定总起重量t25最小额定幅度mm3000转台尾部回转半径m3.56最大起重力矩kN.m806基本臂m10.2最长主臂m31.5最长主臂+副臂m39支腿纵向距离m4.8 / 4.95支腿横向距离m6工作速度参数起重臂变幅时间s60起重臂全伸时间s135最大回转速度r/min≥3主起升机构最大速度(单绳) m/min≥120副起升机构最大速度(单绳)m/min≥120QY30尺寸参数Unit 整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数 行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数 发动机型号 WD615.329 / SC8DK280Q3 (国III) 发动机额定功率kW/(r/min) 206/2200213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角° 19离去角° 13最大爬坡能力% 30百公里油耗L 40主要性能参数 最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数 68起重臂变幅时间s 150 / 140起重臂全伸时间s 2.5最大回转速度r/min 120 120主起升机构最大速度(单绳) m/min 副起升机构最大速度(单绳) m/minQY35尺寸参数Unit 整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数 行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数 发动机型号 SC9DK320Q3(国III)发动机额定功率kW/(r/min) 235 / 2200 发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角° 17离去角° 15.7最大爬坡能力% 40百公里油耗L 30主要性能参数 最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数 起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min 2.5主起升机构最大速度(单绳) m/min 130 副起升机构最大速度(单绳) m/min 130 QY40尺寸参数Unit整体全长mm13050整机全宽mm≤2800整机全高mm3430重量参数行驶状态整机质量kg40400前轴轴荷kg14500后轴轴荷kg25900动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247 / 2200发动机额定扭矩N.m/(r/min)1350 / 1400行驶参数最高行驶速度km/h75最小转弯直径m≤24最小离地间隙mm285接近角°16离去角°11最大爬坡能力%46百公里油耗L46主要性能参数最大额定总起重量t40最小额定幅度mm3000转台尾部回转半径m3.482最大起重力矩kN.m1400基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1支腿纵向距离m5.65支腿横向距离m6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min2.0主起升机构最大速度(单绳) m/min 110副起升机构最大速度(单绳)m/min110QY50尺寸参数Unit整体全长mm 13750整机全宽mm2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg15000后轴轴荷kg26000动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247/2200发动机额定扭矩N.m/(r/min)1350/1400行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110副起升机构最大速度(单绳)(空载) m/min ≥110QY60尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角° 17.5离去角° 12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m58支腿纵向距离m5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s60起重臂全伸全缩时间s ≤150最大回转速度r/min≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY70尺寸参数Unitmm 整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数 行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数 发动机型号 WD615.338(国III)发动机额定功率kW/(r/min) 276/2200 发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角° 19离去角° 13最大爬坡能力% 40百公里油耗L 42主要性能参数 最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数 起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY100尺寸参数Unit整体长宽高mm15600×3000×3850轴距mm 1420+2420+1800+1420+1505重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg7500 75002轴kg7500 75003轴kg8300 100004轴kg12000 125005轴kg12000 125006轴kg7600 8000动力参数发动机额定功率kW/(r/min)360/1800 (306/1900)发动机额定扭矩N.m/(r/min)2200/1300 (2010/1200)发动机额定转速r/min1800 (1900)最小离地间隙mm310行驶参数接近角° 20离去角° 14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数t 最大额定总起重量m 100最小额定幅度 3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m1230(19.2m×6t)支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间° 0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104QY130主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重)4600mm 最大起重力矩基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 副臂安装角0°、15°、30°。

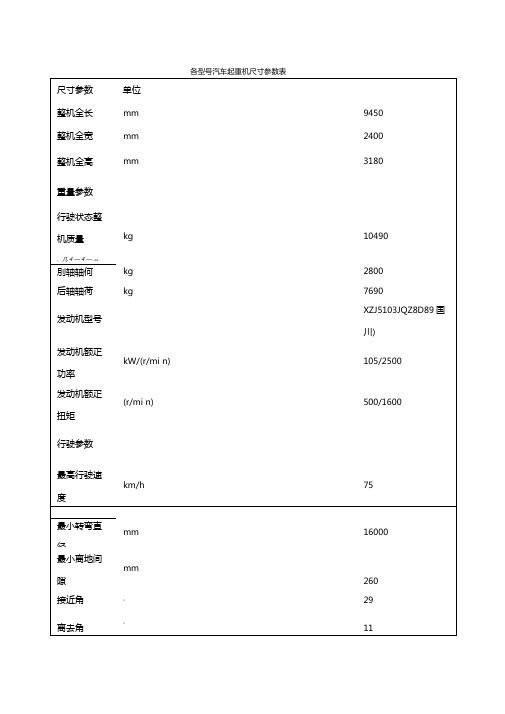

各型号汽车起重机尺寸参数表各型号汽车起重机尺寸参数表尺寸参数单位QY8B.5整机全长mm 9450整机全宽mm 2400整机全高mm 3180重量参数行驶状态整机质量kg 10490前轴轴荷kg 2800后轴轴荷kg 7690发动机型号XZJ5103JQZ8D89( 国Ⅲ) 发动机额定功率kW/(r/min) 105/2500发动机额定扭矩N.m/(r/min) 500/1600行驶参数最高行驶速度km/h 75最小转弯直径mm 16000最小离地间隙mm 260接近角°29离去角°11最大爬坡能力% 28百公里油耗L 25.5主要性能参数最大额定总起重量t 8最小额定幅度m 3转台尾部回转半径m 2.254最大起重力矩KN.m 245基本臂m 8.2最长主臂m 19最长主臂＋副臂m 25.3支腿纵向距离m 3.825支腿横向距离m 4.18工作速度参数起重臂变幅时间s 28起重臂全伸时间s 31最大回转速度r/min 2.8主起升机构单泵/双泵合流（单绳）m/min 53/110尺寸参数单位Q Y12B.5整机全长mm 10200整机全宽m m 2500整机全高mm 3200重量参数量kg 16000行驶状态整机质前轴轴荷k g 6000后轴轴荷k g 10000动力参数发动机型号6C215 、WD415.21 、SC8DK230Q3 率kW/(r/min) 158/2200 、155/2200 、170/2200发动机额定功790/1400 、820/1400 、830/1400 发动机额定扭矩N.m/(r/min)最高行驶速度km/h 68、75最小转弯直径m m 18000m m 260最小离地间隙接近角°21离去角°10最大爬坡能力% ≥26、≥28百公里油耗L 30、40主要性能参数最大额定总起重量t 12最小额定幅度m 3转台尾部回转半径m 2.6最大起重力矩kN.m 428基本臂m 9.3最长主臂m 23最长主臂＋副臂m 29.4支腿纵向距离m 4.1支腿横向距离m 4.9工作速度参数间s 50起重臂变幅时间s 75起重臂全伸时最大回转速度r/min 2.6载/空载（单绳）m/min 110主起升机构满尺寸参数单位Q Y16B.5整机全长（the whole length for mobile crane ）mm 12110整机全宽（the width for mobile crane ）mm 2500整机全高（the height for mobile crane ）mm 3250重量参数量（the weight of crane ）kg 24000行驶状态整机质前轴轴荷k g 6400后轴轴荷k g 17600发动机型号WD415.21 SC8DK230Q3 率kW/(r/min) 155/2200 、170/2200发动机额定功矩N.m/(r/min) 820/1400 830/1400 发动机额定扭最高行驶速度km/h 75m m 20000最小转弯直径m m 270最小离地间隙接近角°21离去角°10最大爬坡能力% 24百公里油耗L ≤35主要性能参数最大额定总起重量t 16最小额定幅度m 3转台尾部回转半径m 3.14最大起重力矩KN.m 720基本臂m 9.9最长主臂m 31.1最长主臂＋副臂m 39.4支腿纵向距离m 4.6支腿横向距离m 5.4工作速度参数间s 60起重臂变幅时间s 95起重臂全伸时最大回转速度r/min 2.5载/空载（单绳）m/min 54/100主起升机构满载/空载（单绳）m/min 54/100副起升机构满尺寸参数Unit QY16C整机全长mm 11990整机全宽mm 2500整机全高mm 3350重量参数量kg 22900行驶状态整机质前轴轴荷k g 5240后轴轴荷k g 17660发动机型号上柴SC8DK230Q3( 国Ⅲ) 率kW/(r/min) 170/2200 发动机额定功矩N.m/(r/min) 830/1400发动机额定扭最高行驶速度km/h 70最小转弯直径m m 20000m m 270最小离地间隙接近角°21离去角°10最大爬坡能力% 24百公里油耗L ~35主要性能参数最大额定总起重量t 16最小额定幅度m 3径m 3.12转台尾部回转半最大起重力矩KN.m 738基本臂m 9.9最长主臂m 23.6最长主臂＋副臂m 30.6支腿纵向距离m 4.6支腿横向距离m 5.4工作速度参数间s 60起重臂变幅时间s 75起重臂全伸时最大回转速度r/min ≥ 2.5 载/空载（单绳）m/min 54/100主起升机构满载/空载（单绳）m/min 54/100副起升机构满Q Y20B.5尺寸参数单位整体全长mm 12400整机全宽m m 2500整机全高mm 3300重量参数行驶状态整机质量kg 26020前轴轴荷k g 6900后轴轴荷k g 19120动力参数发动机型号SC8DK260Q3 、WD615.327 率kW/(r/min) 192/2200 198/2200发动机额定功发动机额定扭矩N.m/(r/min) 1100/1400 1150/1400最高行驶速度km/h 75m20最小转弯直径m m 270最小离地间隙接近角°21离去角°11最大爬坡能力% 35百公里油耗L ≈35主要性能参数t20最大额定总起重量最小额定幅度mm 3000径m 3.385转台尾部回转半最大起重力矩kN.m 860基本臂m 10.06最长主臂m 32.76最长主臂+副臂m 42.12支腿纵向距离m 4.97支腿横向距离m 5.4间s 75起重臂变幅时间s 95起重臂全伸时最大回转速度r/min 3主起升机构最大速度(单绳)m/min 100副起升机构最大速度(单绳)m/min 100尺寸参数Unit QY20G 整体全长mm 12000 整机全宽m m 2500 整机全高mm 3300 行驶状态整机质量kg 26020前轴轴荷k g 7000后轴轴荷k g 19020发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h 75 最小转弯直径m 20 最小离地间隙mm 270 接近角°16 离去角°13 最大爬坡能力% 35 百公里油耗L ~35 主要性能参数最大额定总起重量t 20 最小额定幅度mm 3000 转台尾部回转半径m 3.38 最大起重力矩kN.m 833 基本臂m 10.1 最长主臂m 31.6 最长主臂+副臂m 39.9 支腿纵向距离m 4.9 支腿横向距离m 5.4 工作速度参数起重臂变幅时间s 75 起重臂全伸时间s 95 最大回转速度r/min 3 主起升机构最大速度(单绳) m/min 100 副起升机构最大速度(单绳) m/min 100 尺寸参数Unit QY20G.5整体全长mm 12400整机全宽mm 2500整机全高mm 3320行驶状态整机质量kg 26020前轴轴荷kg 6900后轴轴荷kg 19120发动机型号SC8DK260Q3 WD615.327发动机额定功率kW/(r/min) 192/2200 198/2200发动机额定扭矩N.m/(r/min) 1100/1400 1150/1400行驶参数最高行驶速度km/h 75m20最小转弯直径m m 275最小离地间隙接近角°16离去角°13最大爬坡能力% 24百公里油耗L ≈35主要性能参数最大额定总起重量t 20最小额定幅度mm 3000径m 3.385转台尾部回转半最大起重力矩kN.m 860基本臂m 10.06最长主臂m 32.76最长主臂+副臂m 42.12支腿纵向距离m 4.97支腿横向距离m 5.4工作速度参数起重臂变幅时间s 75间s 95起重臂全伸时最大回转速度r/min 3主起升机构最大速度(单绳)m/min 100副起升机构最大速度(单绳)m/min 100尺寸参数单位Q Y25B.5整机全长（the whole length for mobile crane ）mm 12990 整机全宽（the width for mobile crane ）mm 2500整机全高（the height for mobile crane ）mm 3430重量参数（the weight for mobile crane ）kg 29000前轴轴荷k g 6970后轴轴荷k g 22030发动机型号SC8DK260Q3 率kW/(r/min) 192/2200发动机额定功发动机额定扭矩N.m/(r/min) 1000/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 20最小离地间隙mm 272 接近角°16离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量（maximum lift weight ）t 25最小额定幅度mm 3000 转台尾部回转半径m 3.450 最大起重力矩kN.m 1010 基本臂m 10.85 最长主臂m 34.19 最长主臂+副臂（the maximum length for arm ）m 42.3 支腿纵向距离（Longitudinal distance of outrigger ）m 5支腿横向距离（Lateral distance of outrigger ）m 6工作速度参数起重臂变幅时间s 75起重臂全伸时间s 100 最大回转速度r/min 3主起升机构最大速度(单绳) m/min 120 副起升机构最大速度(单绳) m/min 120 尺寸参数Unit QY25K5整体全长mm 12000整机全宽mm 2500整机全高mm 3380重量参数行驶状态整机质量kg 31000 / 31750前轴轴荷kg 6400 / 6550后轴轴荷kg 24600 / 25200发动机型号SC8DK280Q3 / WD615.329( 国III) 发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400 最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 260接近角°16离去角°13最大爬坡能力% 30百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000径m 3.065转台尾部回转半最大起重力矩kN.m 961基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 68间s 150起重臂全伸时最大回转速度r/min ≥ 2.5主起升机构最大速度(单绳)m/min ≥125副起升机构最大速度(单绳)m/min ≥125尺寸参数Unit QY25K5-I整体全长mm 12550整机全宽m m 2500整机全高mm 3380重量参数行驶状态整机质量kg 29400前轴轴荷k g 6200后轴轴荷k g 23200发动机型号SC8DK280Q3 / WD615.329( 国III) 率kW/(r/min) 206/2200 213/2200发动机额定功发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400最高行驶速度km/h 75m22最小转弯直径m m 260最小离地间隙接近角°16离去角°13最大爬坡能力% 30百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000径m 3.065转台尾部回转半最大起重力矩kN.m 1000基本臂m 10.6最长主臂m 33最长主臂+副臂m 41.15支腿纵向距离m 5.14支腿横向距离m 6工作速度参数间s 75起重臂变幅时间s 100起重臂全伸时最大回转速度r/min ≥ 2.5)m/min ≥120主起升机构最大速度(单绳)m/min ≥120副起升机构最大速度(单绳尺寸参数单位Q Y25K5-I整体全长mm 12300整机全宽m m 2500整机全高mm 3350重量参数行驶状态整机质量kg 31750前轴轴荷k g 6550后轴轴荷k g 25200动力参数发动机型号SC8DK280Q3 WD615.329 率kW/(r/min) 206/2200 213/2200发动机额定功矩N.m/(r/min) 1112/1400 1160/1400 发动机额定扭行驶参数最高行驶速度km/h 80m22最小转弯直径m m 260最小离地间隙接近角°16离去角°13最大爬坡能力% 40百公里油耗L ≈37主要性能参数最大额定总起重量t 25 最小额定幅度mm 3000 径m 3.065转台尾部回转半最大起重力矩kN.m 961 基本臂m 10.4最长主臂m 39.5最长主臂+副臂m 47.8 支腿纵向距离m 5.14支腿横向距离m 6工作速度参数间s 68起重臂变幅时间s 150起重臂全伸时最大回转速度r/min 2.5 主起升机构最大速度(单m/min 125)(空载)绳副起升机构最大速度(单m/min 125绳)(空载)尺寸参数单位Q Y25K5-I整体全长mm 12300m m 2500整机全宽整机全高mm 3350重量参数行驶状态整机质量kg 31750前轴轴荷k g 6550k g 25200后轴轴荷动力参数号SC8DK280Q3 WD615.329 发动机型发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400 行驶参数最高行驶速度km/h 80最小转弯直径m22最小离地间隙m m 260接近角°16离去角°13最大爬坡能力% 40百公里油耗L ≈37主要性能参数最大额定总起重量t 25最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 961基本臂m 10.4最长主臂m 39.5最长主臂+副臂m 47.8支腿纵向距离m 5.14支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min 2.5主起升机构最大速度(单绳)(空载) m/min 125副起升机构最大速度(单绳)(空载) m/min 125尺寸参数单位QY30K5整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号WD615.329 / SC8DK280Q3 ( 国III) 206/2200发动机额定功率kW/(r/min)213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000径m 3.065转台尾部回转半最大起重力矩kN.m 1025 基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数间s 68起重臂变幅时起重臂全伸时间s 150 / 140最大回转速度r/min ≥ 2.5 )m/min ≥120主起升机构最大速度(单绳)m/min ≥120副起升机构最大速度(单绳尺寸参数单位Q Y30K5-I整体全长mm 12570m m 2500整机全宽整机全高mm 3390重量参数行驶状态整机质量kg 32400 k g 7000前轴轴荷k g 25400后轴轴荷动力参数号SC8DK280Q3 WD615.329 发动机型发动机额定功率kW/(r/min) 206/2200 213/2200发动机额定扭矩N.m/(r/min) 1112/1400 1160/1400 行驶参数最高行驶速度km/h 80最小转弯直径m22最小离地间隙m m 291接近角°19离去角°13最大爬坡能力% 40百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.6最长主臂m 40.4最长主臂+副臂m 48.7支腿纵向距离m 5.85支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s 150最大回转速度r/min 2.5主起升机构最大速度(单绳)(空载) m/min 120副起升机构最大速度(单绳)(空载) m/min 120尺寸参数单位QY35K5整机全长（the whole length for mobile crane ）mm 12620整机全宽（the width for mobile crane ）mm 2500整机全高（the height for mobile crane ）mm 3350重量参数（the weight for mobile crane ）行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数发动机型号SC9DK320Q3 发动机额定功率kW/(r/min) 235 / 2200发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角°17离去角°15.7最大爬坡能力% 40百公里油耗L 30主要性能参数最大额定总起重量（maximum lift weight ）t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂（the maximum length for arm ）m 54.6支腿纵向距离（Longitudinal distance of outrigger ）m 5.35 支腿横向距离（Lateral distance of outrigger ）m 6工作速度参数间s 68起重臂变幅时间s ≤155 起重臂全伸时最大回转速度r/min ≥ 2.5 )m/min ≥130 主起升机构最大速度(单绳)m/min ≥130 副起升机构最大速度(单绳Q Y40K尺寸参数单位整体全长mm 13050 m m ≤2800整机全宽整机全高mm 3430重量参数量kg 40400行驶状态整机质k g 14500前轴轴荷k g 25900后轴轴荷动力参数发动机型号WD615.334发动机额定功率kW/(r/min) 247 / 2200发动机额定扭矩N.m/(r/min) 1350 / 1400行驶参数最高行驶速度km/h 75最小转弯直径m≤24最小离地间隙m m 285接近角°16离去角°11最大爬坡能力% 46百公里油耗L 46主要性能参数最大额定总起重量t 40最小额定幅度mm 3000转台尾部回转半径m 3.482最大起重力矩kN.m 1400基本臂m 10.7最长主臂m 40.1最长主臂+副臂m 55.1支腿纵向距离m 5.65支腿横向距离m 6.6工作速度参数起重臂变幅时间s ≤88间s ≤180起重臂全伸时最大回转速度r/min ≥ 2.0 主起升机构最大速度(单绳)m/min ≥110)m/min ≥110副起升机构最大速度(单绳尺寸参数单位Q Y50B.5整体全长mm 13890 m m 2800整机全宽整机全高mm 3440重量参数量kg 42000行驶状态整机质k g 18000第一、二轴轴荷第三、四轴轴荷k g 26000动力参数号WD615.338 发动机型发动机额定功率kW/(r/min) 247/2200发动机额定扭矩N.m/(r/min) 1350/1400 行驶参数最高行驶速度km/h 80最小转弯直径m24最小离地间隙m m 327接近角°18离去角°11最大爬坡能力% 35百公里油耗L 40主要性能参数最大额定总起重量t 50最小额定幅度m 3转台尾部回转半径m 3.71最大起重力矩kN.m 1800基本臂m 11.56最长主臂m 42.58最长主臂+副臂m 55.8支腿纵向距离m 5.93支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min 2.0主起升机构最大速度(单绳) m/min 110副起升机构最大速度(单绳) m/min 110尺寸参数单位QY50K-I整体全长mm 13050整机全宽mm 2800整机全高mm 3430重量参数行驶状态整机质量kg 40400前轴轴荷kg 14500后轴轴荷kg 25900动力参数发动机型号WD615.334 （国III）发动机额定功率kW/(r/min) 247/2200发动机额定扭矩N.m/(r/min) 1350/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 285接近角°16离去角°11最大爬坡能力% 46百公里油耗L 42主要性能参数最大额定总起重量t 50最小额定幅度mm 3000转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 10.7最长主臂m 41最长主臂+副臂m 56支腿纵向距离m 5.65支腿横向距离m 6.6工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥ 2.0)m/min ≥110主起升机构最大速度(单绳)m/min ≥110副起升机构最大速度(单绳Q Y50K-II尺寸参数单位整体全长mm 13750整机全宽m m 2800整机全高mm 3520重量参数量kg 41000行驶状态整机质前轴轴荷k g 15000后轴轴荷k g 26000发动机型号WD615.334( 国III) 率kW/(r/min) 247/2200 发动机额定功矩N.m/(r/min) 1350/1400发动机额定扭最高行驶速度km/h 80 m24最小转弯直径m m 291最小离地间隙接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数间s 88起重臂变幅时起重臂全伸时间s 180最大回转速度r/min ≥ 2.0 )(空载)m/min ≥110主起升机构最大速度(单绳)(空载)m/min ≥110副起升机构最大速度(单绳Q Y60K尺寸参数单位整体全长mm 13500 m m 2800 整机全宽整机全高mm 3510重量参数量kg 41000行驶状态整机质前轴轴荷k g 15000k g 26000后轴轴荷动力参数号WD615.338( 国III)发动机型率kW/(r/min) 276/2200 发动机额定功矩N.m/(r/min) 1500/1400 发动机额定扭行驶参数最高行驶速度km/h 75m24最小转弯直径m m 291最小离地间隙接近角°17.5离去角°12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55 最大起重力矩kN.m 2060 基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥ 2.0主起升机构最大速度(单绳)m/min ≥130副起升机构最大速度(单绳)m/min ≥108。

QY16D汽车起重机亮点简介1、我国最成熟、最受欢迎的16吨级汽车起重机，它是我国乃至全球市场总销售量和总保有量最多的汽车起重机型号。

2、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

3、独特重力快放功能，实现空钩自由下放速度，高效、节能、实用。

4、采用回转有背压匹配技术，保证回转平稳，无抖动，消除异响。

5、硬管管路全部采用卡套式连接，液压管路连接可靠、密封性能好、泄漏少。

QY16D汽车起重机技术规格汽车起重机型号：QY16D最大额定起重量：16t一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。

支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。

全覆盖走台板。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。

1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。

1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。

1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。

1.5、转向机械式转向机构，带有液压助力。

1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵，双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。

连续制动：发动机排气制动。

1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。

QY16D汽车起重机亮点简介1、我国最成熟、最受欢迎的16吨级汽车起重机，它是我国乃至全球市场总销售量和总保有量最多的汽车起重机型号。

2、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

3、独特重力快放功能，实现空钩自由下放速度，高效、节能、实用。

4、采用回转有背压匹配技术，保证回转平稳，无抖动，消除异响。

5、硬管管路全部采用卡套式连接，液压管路连接可靠、密封性能好、泄漏少。

QY16D汽车起重机技术规格汽车起重机型号：QY16D最大额定起重量：16t一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。

支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。

全覆盖走台板。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。

1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。

1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。

1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。

1.5、转向机械式转向机构，带有液压助力。

1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵，双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。

连续制动：发动机排气制动。

1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。
