XGC100履带起重机技术规格书
- 格式:pdf
- 大小:1.50 MB
- 文档页数:30
XGC150-I履带起重机技术规格书履带起重机型号:XGC150-I最大额定起重量:150t最大额定起重力矩:790.8t.m一、产品的部件和系统描述1.臂架组合方式主臂工况HB,长度16m~76m,主臂组成:底节臂1×8m、顶节臂1×8m、中间节2×3m、中间节1×6m、中间节4×12m;固定副臂工况HF,长度13m~31m,固定副臂组成:底节臂1×6m、顶节臂1×7m、中间节3×6m。
主臂配置臂端单滑轮。
2.臂架变幅构件采用高强拉板结构,安全系数高;可随臂架运输,安装方便、省力、高效。
3.桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
通过桅杆顶升油缸实现桅杆扳起顶升和降落。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4.转台转台是联系上下车的关键承载结构件,采用高强钢板焊接而成的双侧“工”字梁箱框式复合结构,通过回转支承可与下车进行联接,整体强度高、稳定性好。
驾驶室、变幅机构、发动机系统、主泵、液压阀、桅杆、主臂底节、上车平衡重等可分别与转台在不同部位进行联接。
5.机构组成本机的机构配置及用途如下表:6.起升机构起升机构由马达驱动行星齿轮减速机,通过卷筒及滑轮组实现主钩或副钩起升下降,通过双泵供油功能提高起升机构升降速度。
起升机构内置行星减速机,采用常闭制动器,实现“弹簧制动/液压释放”功能,安全可靠。
起升机构使用高破断拉力的钢丝绳,钢丝绳直径φ26mm。
7.变幅机构变幅机构由马达驱动行星齿轮减速机,通过卷筒及变幅滑轮组来实现主臂变幅。
变幅机构内置行星减速机,采用常闭制动器,实现“弹簧制动/液压释放”功能,安全可靠。
变幅卷筒设有棘轮锁止装置,由液压油缸驱动棘爪,实现多重锁定保护。
变幅机构使用高破断拉力的钢丝绳,钢丝绳直径φ22mm。
8.回转机构回转机构与回转支承采用内啮合方式驱动,布置在转台内侧前面前部,由马达驱动行星齿轮减速机驱动回转支承,实现360°回转。
QUY100履带起重机规格书一、概况履带起重机是广泛应用于国民经济各领域的一种起重设备,具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、起重性能好等优点,并可借助附加装置,进行桩工、土石方作业,在电力建设、市政建设、桥梁施工、石油化工、水利水电等行业,具有汽车起重机、轮胎起重机、全路面起重机等其他起重设备无法替代的地位。
随着需要吊运的物品的质量、体积和要达到的起升高度都越来越大,履带起重机愈来愈显示其优越性。
二、产品用途和适用范围1. 用途:装卸、安装。
2. 使用范围:工矿企业、建筑施工等。
3. 使用条件:环境温度:-20~40℃.工作风速:9.8 m/s (5级风);工作地面:坚实、平整,坡度5%。
三、主参数及基本尺寸(见图)1. 最大起重量:100吨 (18米臂长,米幅度,倍率10)。
2. 最大起重力矩:吨·米。
3. 基本装备质量:114吨(18米臂架,100吨吊钩)。
4. 爬坡度:30%。
5. 发动机功率:200千瓦。
6. 接地比压≤。
四、工况及性能1. 主臂作业工况:18米臂长,最大起重量100吨,5.5米幅度;72米臂长,最大起重量吨,14.6米幅度;主臂长度:1872米,每3米为一个增减长度。
主臂变幅范围:0°80°2. 副臂作业工况:3960米主臂可安装12、18、24米副臂,安装角为10或30°;最大起重量11 吨。
3. 整机运输状态外形尺寸(不包括臂架、配重、履带架):总长:9.60米总宽:3.30 米总高:3.30米4. 最大起升速度:120米/分(单绳,第五层)5. 变幅时间:240秒6. 回转速度:0~转/分7. 行走速度:0~千米/小时8. 运输状态单件最大质量:吨五、主要部件说明1. 起重臂结构型式:桁架式结构。
主臂架:主臂长度:18~72米构成:底节、顶节各一个,主臂基础3米节1个、3米节2个、6米节2个、9米节3个、带凸耳9米节1个。
100吨履带吊说明书参数表一、基本参数1. 最大起重量:100吨2. 额定起重量:100吨3. 工作范围:全幅360°旋转4. 作业半径:最小2.5米,最大45米5. 最大起升高度:60米6. 起升速度:无载荷时为130米/分钟,满载时为75米/分钟7. 旋转速度:0~2.5转/分钟8. 行走速度:0~1.2公里/小时二、履带系统1. 履带宽度:800毫米2. 履带数量:4根3. 履带材质:优质合金钢4. 履带长度:每根履带长3.5米5. 履带轨距:4.5米6. 履带张紧方式:液压调节7. 履带行走方式:全液压驱动8. 履带行走速度:0~1.2公里/小时三、起重系统1. 起升机构:全液压驱动,采用多段伸缩式臂架2. 最大起升力矩:392.5吨米3. 起升机构行走方式:全液压驱动4. 起升速度:无载荷时为130米/分钟,满载时为75米/分钟5. 起升机构行走速度:0~1.2公里/小时6. 起升机构起升高度:60米四、运输系统1. 整机总重:约100吨2. 最大行驶速度:0~1.2公里/小时3. 最大爬坡度:30度4. 转向半径:最小9米5. 便于拆装和运输五、电气系统1. 电源:380V/50Hz三相交流电2. 控制方式:液压控制3. 操作台:设有操作台,集中控制各项功能六、安全保护系统1. 超载保护:设有重载报警装置,一旦超载将自动停机2. 防倾翻系统:配备倾角传感器,一旦超过安全范围将自动报警3. 防碰撞系统:设有雷达和摄像头,能够感知周围物体,避免碰撞4. 防滑系统:履带采用优质合金钢,增加摩擦力,提高行走安全性5. 紧急停机按钮:设有紧急停机按钮,在紧急情况下可立即停止工作七、其他特点1. 操作方便:采用液压控制系统,操作简单,灵活性高2. 环保节能:采用先进的液压技术,减少能源消耗,降低排放3. 维护便捷:设备部件组装紧凑,易于检修和更换4. 适应性强:适用于各类工地作业,如建筑、桥梁、港口等5. 耐用可靠:采用优质合金钢材料,结构坚固,使用寿命长该100吨履带吊具有起重能力强、作业范围广、安全可靠、操作方便等特点。
XGC55履带起重机亮点介绍1.安全可靠的控制系统工作和安装两种操作模式方便可靠;紧急电气控制系统、安全及监控装置齐全。
高集成度的液压主阀,简化液压管路,使得故障点大大减少。
选配的旁路过滤系统,有效防止液压油乳化,延长系统元器件寿命。
2.卓越的操作性能创新性采用微控调节技术,大大提高整车动作的平稳性与精确度。
3.强大的起重能力主臂最大起重能力55t/3.7m,副臂最大起重能力11.4t/11m。
最长主臂52m,固定副臂最长组合43m+16m。
4.丰富的作业工况组合及工况轻松切换(选配功能)主臂工况、带臂端单滑轮及其吊钩的主臂工况、带固定副臂及其吊钩的主臂工况、固定副臂工况、带主臂吊钩的固定副臂工况、带主臂吊钩的臂端单滑轮工况,作业工况组合丰富且主副钩工况能实现一键轻松切换,满足各种吊装需求。
5.高效的作业效率丰富的组合动作和理想的单绳速度,作业轻松高效。
6.便捷的拆装功能配备人字架自扳起功能,无需辅助车辆,轻松实现人字架自扳起;臂架销轴双尖头及二重倒角技术,实现臂架拆装快捷高效。
7.灵活的配置组合发动机、泵、阀、机构、马达、回转支承等关键零部件均有国产和进口两种配置,主起升还有快放型配置,另有主臂走台板、监控系统、防雷击保护装置、电子水平仪、行走反向等多种功能可供用户选购,可满足不同用户群体需求。
8.模块化的部件设计百吨级以下XGC系列产品的固定副臂、臂端单滑轮、平衡重、吊钩能实现通用,可大大减少用户购买XGC系列产品的成本。
9.方便的维修技术需调整部位接近时间不大于10min/人,需日常保养部位接近时间不大于30 min/人,最长维修接近时间不大于2h/人;选配GPS远程监控系统方便用户进行设备维护与管理。
10.独具特色的外观造型XGC55是一款运用工业设计手段打造的全新造型产品。
仿生设计技术研发的新型操纵室外观时尚新颖,内饰与控制系统经过人体仿真软件模拟实验,操作更加便捷舒适,视野更宽广。
XGC55履带起重机技术规格书履带起重机型号:XGC55最大额定起重量:55t/3.7m最大额定起重力矩:203.5t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式XGC55履带起重机的臂架为高强无缝钢管作为弦管和腹管,辅以高强钢板分段焊接成中间等截面,两端变截面的四弦管空间桁架结构。
【SPECIFICATION】■CRANE Specifi cationMaximum rated liftingcapacity30ton×3mBoom length9.35m ― 30.5m (4 section)Fly jib length7.9m ― 13.0m (2 section, offset 5°,25°,45°)Maximum rated lifting height 31.2m (Boom) 44.8m (jib)Hoisting line speed (winch up)Mainwinch125m / min. (at 4th layer)Auxiliarywinch116m / min. (at 3rd layer)Hoisting hook speed (winch up)Mainwinch(Parts of line; 9) : 13.8m / min. (at 4th layer)Auxiliarywinch(Parts of line; 1) : 116m / min. (at 3rd layer)Boom derricking angle0°― 83°Boom derricking time40s / 0°― 83°Boom extending speed9.35m ― 30.5m / 93s Slewing speed 2.9min-1T ail slewing radius3,500mm●Equipment and structureBoom type Box-shaped, 4-section hydraulically terescopic type (Boom section 3 / 4 simultaneously operated)Jib type 2 sections (2nd section of draw-out type) (offset angles 5°,25°and 45°)Boom extension/retraction equipmentTwo hydrauric cylinders and wire ropes used togetherBoom derricking/lowering equipment One hydrauric cylinder of direct acting type with pressure-compensated fl ow control valveWinch systemMain & Auxiliary winches Driven by axial plunger type hoisting motor through planetary gear reduction.Controlled independently by respective operating lever. Equipped with automatic brake.Slewing equipment Ball bearing typeOutriggersTypeHydraulic H-beam type(with fl oat and vertical cylinder in single unit)Extensionwidth6,600mm (Fully extended)6,000mm (Intermediately extended)5,000mm (Intermediately extended)3,800mm (Intermediately extended)2,310mm (Fully retracded)Wire rope for hoistingMainwinchDiameter: 16mm×Length: 175mAuxiliarywinchDiameter: 16mm×Length: 95m●Hydraulic equipmentOil pump 4 pumps, plunger and gear typeHydraulic motor HoistingmotorAxial plunger typeSlewingmotorAxial plunger typeControl valve Double acting with integral check and relief valvesCylinder Double acting typeOil reservoir capacity500L●Safety devicesACS (Automatic Crane Stopper with voice alarm),Slewing automatic stop system, Outrigger status detector,Boom derricking / telescoping holding valve,Overhoist prevention device, Drum lock device (on aux. winch),Winch holding valve, Automatic winch brake,Winch drum roller, Hydraulic safety valves, Outrigger lock pins,Slewing lock, Joystick control safety stop system,Hydraulic oil temperature warning device,Hydraulic oil return fi lter warning device●Standard equipmentHydraulic oil cooler, Working light (on boom, table and cab),Winch drum turning indication device●Operator's cabAll steel welded construction, 1 person, Rubber mounted,Adjustable steering wheel, Adjustable seat, Seat belt,Front windscreen wiper & washer (2 speed wiper),Roof window wiper & washer, Cigarette lighter, Ashtray, Floor mat ●Optional equipmentWinch over unwinding device, Winch drum mirror (Hoist mirror),Cab heater, Cab cooler, Fan, AM/FM Radio,Fire extinguisher, Smoke torch ■CARRIER Specifi cationMaximum traveling speed49km/hGrade ability (tan θ)57% (computed at G.V.W. = 26990kg)Minimum turning radius(center of extreme outer tire)8.2m (2 wheel steer)4.9m (4 wheel steer)●EngineModel Mitsubishi 6M60-TLE3AType4 cycle, 6 cylinders, water cooled, direct injection turbo-chargeddiesel engine with intercoolingPiston displacement7.545LMax. power200kW at 2,600min-1Max. torque785N・m at 1,400min-1Fuel due to KATO's recommendation only●Equipment and structureDrive system4x2 / 4x4T orque converterEngine mounted 3 elements1 stage (with lock up clutch)Transmission Remote mounted full automaticNumber of speeds4 forward & 1 reverse speed(with HI - Low selector)AxlesFront Planetary, drive/steer typeRear Planetary, drive/steer typeSuspensionFront &RearT aper - leaf springHydraulic locking device with shock absorberBrake systemServiceAir-over hydraulic disk brake on 4 wheels(front and rear independent circuit)ParkingSpring applied, electrically air released parking brake mounted onfront axle, internal expanding typeAuxiliary Exhaust brakeSteeringFull hydraulic power steeringCompletely independent front and rear steering(with automatic rear wheel steering lock system)Tire sizeFront385 / 95 R25 170E ROADRear385 / 95 R25 170E ROADFuel tank capacity300 LBatteries(12V-120AH)×2●Safety devicesEmergency steering device,Rear wheel steering lock system (automatic),Mis-shifting prevention system, Brake fl uid leak warning device,Service brake lock, Suspension lock, Engine overspeed alarm,Radiator coolant level warning device,Air fi lter service warning device●Standard equipmentCentralized lubricating system●Optional equipmentYellow rev. light■GENERAL DimensionsOverall length11,360mmOverall width2,620mmOverall height3,475mmWheel base3,650mmTreadsFront 2,170mmRear 2,170mmPassenger capacity One personGross vehiclemassGrossweightapprox. 26,990kgFrontweightapprox. 13,000kgRearweightapprox. 13,990kg● Stow the hooks in place before traveling.●Before you use this machine, read the precautions in the instruction manual thoroughly tooperate it correctly.● KATO products and specifi cations are subject to improvements and changes without notice.■RATED LIFTING CAPACITYUnit : Metric ton 611-75101000611-7510200030.5m Boom+7.9m Jib30.5m Boom+13.0m Jib 30.5m Boom+13.0m Jib611-75103000■When the outriggers are not used611-75104000■Notes for the rated lifting capacity chart ■When the outriggers are used1. The rated lifting capacity charts are based on the jib stowed onthe boom side.2. The rated lifting capacity chart indicates the maximum loadwhich can be lifted by this crane provided it is level and standing on fi rm level ground. The values in the chart include the mass of the main hook and slings for boom operation, and auxiliary hook and slings for jib operation. [30 ton hook (mass: 250kg), 4 ton hook (mass: 80kg)]Within the chart the fi gures in the area bordered with a thick line are based on structural limitations while other figures are determined by stability limitations.3. The working radii are the actual values allowing for boom and jibdefl ection. Therefore you must always operate the crane on the basis of the working radius.4. The jib working radius is based on the jib mounted on the end ofthe 30.5m boom. When operating at other boom lengths, use the boom angle alone as the criterion.5. Do not operate the jib when the outriggers are completelyretracted.6. The lifting capacities for the over sides vary with the outriggerextension width. Therefore for each outrigger extension condition you should work according the rated lifting capacity chart.Use the rated lifting capacity chart of outriggers full extended forboth front and rear areas lifting capacities.Outrigger extension statusIntermediateextension (6.0m)Intermediateextension (5.0m)Intermediateextension (3.8m)Full retractionArea α◦35302037. The rated lifting capacity of the rooster sheave is the rated liftingcapacity of the boom minus the mass of all attached hook, slings etc. to the boom, with an upper limit of 4,000kg.[The hook for use with the rooster sheave is the 4 ton hook (mass: 80kg) with one part of line.]8. If the boom length, boom angle and/or working radius exceedsthe rated value, use the rated lifting capacity for the rated value or for the next one, whichever gives the smaller rated lifting capacity.9. If you are working with the boom while the jib is rigged, subtract2.2 ton plus the mass of all attached hook, slings etc. to theboom from the each rated lifting capacity of the boom, with an upper limit of 14 ton.Do not use the rooster sheave in this situation. And do not operate the boom while the jib is rigged, when the outriggers are retracted.10. In whatever working conditions the corresponding boom criticalangel is shown in the chart. The crane can tip over if the boom is lowered below the critical angle even if unloaded.Therefore, never lower the boom below these angles.11. The standard parts of line for each boom length are as indicatedin the chart. If you work with a non-standard number of parts of line, do not exceed 37.2kN (3.8tf) per wire rope respectively. 12. Crane operation is permissible up to a wind speed of 10m/s.Even in relatively light wind conditions, extra care should be taken when handling loads presenting large wind catching areas.13. Kato bears no liability whatsoever for damage, crane tipping orother accident caused by crane operations which differ from the directions contained in the instruction manual and the warning labels.■When the outriggers are not used1. The rated lifting capacity charts are based on the jib stowed onthe boom side.2. The rated lifting capacity chart indicates the maximum load thecrane can lift when its body is level on fi rm level ground with all tires inflated to the rated pressure and the suspension cylinder completely retracted. The values in the chart include the mass of the main hook and slings.Withinthechartthefi gures in the area bordered with a thick line are based on structural limitations while other figures are determined by stability limitations.[Rated tire pressure: 900kPa (9.0kgf/cm2)]3. The working radii are the actual values allowing for boomdefl ection. Therefore you must always operate the crane on the basis of the working radius.4. The rated lifting capacity differs between the front area capacityand the full range capacity. When slewing from the front to theside, take care that the crane could not be over loaded.Crane operationStationarycrane-on-rubberoperationPick and carryoperationArea α◦115. The rated lifting capacity of the rooster sheave is the rated liftingcapacity of the boom minus the mass of all attached hook, slings etc. to the boom, with an upper limit of 4,000kg.[The hook for use with the rooster shave is the 4 ton hook (mass: 80kg) with one part of line.]6. Do not work with the jib or with a boom length of more than23.45m.7. For stationary crane-on-rubber operation, the parking brake andservice brake lock device must be engaged.8. For pick and carry operation, the super-slow speed switch mustbe switched to “ON” and the shift lever set to speed 1.9. For pick and carry operation, lower the load to just above theground and keep your speed strictly below 2km/h to avoid swinging the load.Take particular care to avoid sharp turns, sudden starts and stops.10. Never operate the crane during pick and carry operation. Theslewing brake must be applied.11. If the boom length or working radius exceeds the rated value,use the rated lifting capacity for the rated value or for the next one, whichever gives the smaller rated lifting capacity.12. In whatever working conditions the corresponding boom criticalangel is shown in the chart. The crane can tip over if the boom is lowered below the critical angle even if unloaded.Therefore, never lower the boom below these angles.13. The standard parts of line for each boom length are as indicatedin the chart. If you work with a non-standard number of parts of line, do not exceed 37.2kN (3.8tf) per wire rope respectively. 14. Crane operation is permissible up to a wind speed of 10m/s.Even in relatively light wind conditions, extra care should be taken when handling loads presenting large wind catching areas.15. Kato bears no liability whatsoever for damage, crane tipping orother accident caused by crane operations which differ from the directions contained in the instruction manual and the warning labels.611-75105001■WORKING RANGE611-75107000■Minimum path width■Overall view* KATO products and specifi cations are subject to improvements and changes without notice.。
XGC100履带起重机技术规格书XGC100履带起重机亮点介绍1.运输方便1)主机最大运输重量仅32.5t,最大运输宽度仅3m。
2)运输时无需拆桅杆和卷扬。
2. 具备安全方便的完全自拆装系统1)使用桅杆吊拆装左右履带架、分装上车平衡重,吊装臂架(选装功能)。
2)配重提升机构,可实现上车平衡重的自拆装,方便快捷(选装功能)。
3)车架与履带架、臂架与转台、转台与平衡重通过动力销连接,方便快捷。
3.履带架顶部增加了四组托轮,可减小履带板的磨损,同时可使行走更平稳。
4.对司机室托架进行了改进设计,可减小运输过程中对司机室的冲击。
5.控制系统为液比例先导控制系统,系统简洁、可靠,具有良好的微动性能。
6.起升系统采用压力切断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性。
XGC100履带起重机技术规格履带起重机型号XGC100最大额定起重量:100t最大起重力矩:576t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式主臂长度19~73米,最大起重量100吨。
由1节9米主臂底节臂、2节3米主臂中间节、2节6米主臂中间节、3节12米主臂中间节、1节10米顶节臂组合而成。
每3米一个增减长度。
固定副臂,主臂长31~64m范围内可安装固定副臂进行作业,长度13~25米。
由1节6米节底节臂、1节7米顶节臂,2节6米中间节组合而成。
中间节可以任意组合,每6米为一个增减长度。
a)主臂 b)主臂+固定副臂2、转台转台采用高强度钢板焊接而成,整体结构型式采用大箱形框架式等强度梁结构,两侧工字形主立板用箱形梁左右联接。
该结构的优点为整体抗弯、抗扭能力强,稳定性好,转台内空间较大,有利于保养及维护。
3、桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4、机构组成机构配置与用途见下表:5. 起升机构主副起升机构采用内藏式减速机,独立驱动,双泵合流供油,主起升机构采用高强度螺栓安装在转台上,副起升机构通过销轴安装于主臂底节臂上,以减轻主机运输重量。
履带式起重机技术参数
履带式起重机是一种可以在各种地形均能运行的动力设备,主要用于建筑工地、码头、矿山、公路、铁路等领域。
它的主轮轮胎是以带链条的形式固定于履带上,通过履带转动
带动主轮轮胎前进,具有移动、转动、定向等功能。
下面是履带式起重机的技术参数:
一、基本参数
1.起重量:通常从10吨到2000吨不等,不同型号具体起重量略有差异。
2.臂长:主要分为一臂式、二臂式、三臂式和四臂式等多种不同类型。
3.工作半径:也称为幅度,取决于臂长和最大起重量。
4.自重:主要包括整机、臂架和各种配件的重量。
5.总功率:包括行驶和起吊过程中所需的电机或发动机的总功率。
二、液压系统参数
1.工作压力:通常在18-20MPa之间。
2.额定流量:取决于液压系统总功率,一般在100L/min至400L/min之间。
3.风冷式油冷却:旨在保证液压系统长时间的工作,避免出现过热现象。
三、动力源参数
1.驱动模式:电机或内燃机。
2.输出功率:内燃机通常在92-400kW之间,电机则在22-225kW之间。
3.尺寸和重量:取决于动力源的类型和规格。
四、工作效率参数
1.工作速度:包括起升速度、回转速度和行驶速度等。
2.最大爬坡能力:通常在30%至40%之间。
3.最大悬臂倍率:取决于机身和臂的结构,大多数型号在8倍至12倍之间。
综上所述,履带式起重机是一种非常重要的工程机械,具有广泛的用途和应用价值。
只有了解其技术参数,才能更好地了解其工作性能和可靠性,从而进一步提高其工作效率
和质量。

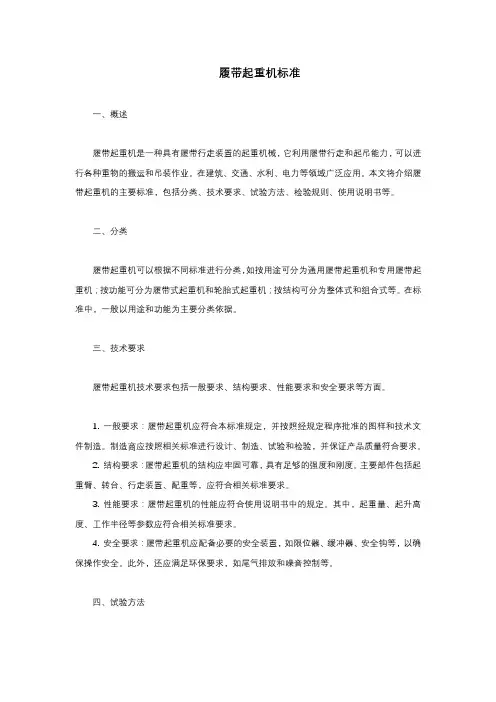

履带起重机标准
一、概述
履带起重机是一种具有履带行走装置的起重机械,它利用履带行走和起吊能力,可以进行各种重物的搬运和吊装作业。
在建筑、交通、水利、电力等领域广泛应用。
本文将介绍履带起重机的主要标准,包括分类、技术要求、试验方法、检验规则、使用说明书等。
二、分类
履带起重机可以根据不同标准进行分类,如按用途可分为通用履带起重机和专用履带起重机;按功能可分为履带式起重机和轮胎式起重机;按结构可分为整体式和组合式等。
在标准中,一般以用途和功能为主要分类依据。
三、技术要求
履带起重机技术要求包括一般要求、结构要求、性能要求和安全要求等方面。
1. 一般要求:履带起重机应符合本标准规定,并按照经规定程序批准的图样和技术文件制造。
制造商应按照相关标准进行设计、制造、试验和检验,并保证产品质量符合要求。
2. 结构要求:履带起重机的结构应牢固可靠,具有足够的强度和刚度。
主要部件包括起重臂、转台、行走装置、配重等,应符合相关标准要求。
3. 性能要求:履带起重机的性能应符合使用说明书中的规定。
其中,起重量、起升高度、工作半径等参数应符合相关标准要求。
4. 安全要求:履带起重机应配备必要的安全装置,如限位器、缓冲器、安全钩等,以确保操作安全。
此外,还应满足环保要求,如尾气排放和噪音控制等。
四、试验方法
履带起重机的试验方法主要包括外观检查、功能试验、性能试验和安全装置试验等。
1. 外观检查:对履带起重机的外观进行全面检查,包括焊接质量、涂装质量、零部件安装情况等。
2. 功能试验:对履带起重机的各项功能进行试验,如起吊、行走、旋转等。

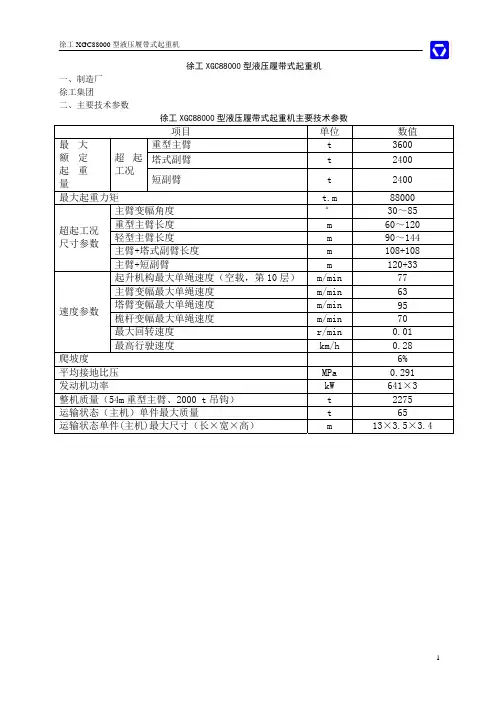

徐工XGC88000型液压履带式起重机
一、制造厂
徐工集团
二、主要技术参数
徐工XGC88000型液压履带式起重机主要技术参数
项目 单位 数值 最大
额定起重量 超起
工况
重型主臂 t 3600
塔式副臂 t 2400
短副臂 t 2400
最大起重力矩 t.m 88000
超起工况 尺寸参数 主臂变幅角度 ° 30~85 重型主臂长度 m 60~120 轻型主臂长度 m 90~144 主臂+塔式副臂长度 m 108+108 主臂+短副臂 m 120+33
速度参数 起升机构最大单绳速度(空载,第10层) m/min 77 主臂变幅最大单绳速度 m/min 63 塔臂变幅最大单绳速度 m/min 95 桅杆变幅最大单绳速度 m/min 70 最大回转速度 r/min 0.01 最高行驶速度 km/h 0.28
爬坡度 6%
平均接地比压 MPa 0.291
发动机功率 kW 641×3
整机质量(54m重型主臂、2000 t吊钩) t 2275
运输状态(主机)单件最大质量 t 65
运输状态单件(主机)最大尺寸(长×宽×高) m 13×3.5×3.4
三、外形尺寸
徐工XGC88000型液压履带式起重机外形尺寸图。

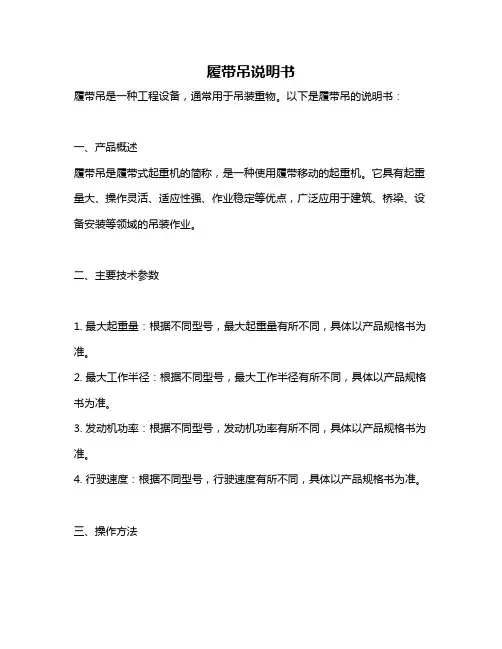

履带吊说明书履带吊是一种工程设备,通常用于吊装重物。
以下是履带吊的说明书:一、产品概述履带吊是履带式起重机的简称,是一种使用履带移动的起重机。
它具有起重量大、操作灵活、适应性强、作业稳定等优点,广泛应用于建筑、桥梁、设备安装等领域的吊装作业。
二、主要技术参数1. 最大起重量:根据不同型号,最大起重量有所不同,具体以产品规格书为准。
2. 最大工作半径:根据不同型号,最大工作半径有所不同,具体以产品规格书为准。
3. 发动机功率:根据不同型号,发动机功率有所不同,具体以产品规格书为准。
4. 行驶速度:根据不同型号,行驶速度有所不同,具体以产品规格书为准。
三、操作方法1. 使用前应检查履带吊的各部件是否完好,无异常。
特别注意检查主梁、支承梁、机身、下支承梁和起升机构等是否完好,如有损坏应及时维修或更换。
2. 确认履带吊的重量和尺寸是否符合要求,避免超载或不符合尺寸的吊装作业。
3. 操作时应根据实际情况选择合适的操作方式,如直臂操作或折叠臂操作等。
同时要合理调整吊钩的位置和角度,保证吊装作业的安全性和稳定性。
4. 在使用过程中,应定期检查履带吊的各部件是否出现磨损、松动或变形等情况,如有应及时处理。
5. 操作时应严格遵守相关安全操作规程和规范要求,确保作业安全。
四、保养与维护1. 定期对履带吊进行检查、保养和维护,保证设备的正常运转和延长使用寿命。
2. 对于易损件和关键部件,应及时进行更换或修复,保证设备的性能和安全性。
3. 在保养和维护过程中,应注意保持设备的清洁和整洁,防止污垢和杂物对设备造成损害。
4. 在进行保养和维护前,应先切断电源或关闭气源,确保安全操作。
五、注意事项1. 在使用履带吊时,应确保地面坚实、平整和干净,防止设备倾覆或损坏。
2. 在吊装作业时,应避免重物与周围人员或物品的接触,防止发生意外事故。
3. 在操作过程中,应密切关注设备的运行状态和作业情况,如有异常应及时处理。
4. 在使用过程中,应遵守相关法律法规和安全操作规程,确保作业的安全和质量。
QUY100履带起重机技术介绍1.1起重臂主臂架:主臂长度18〜72米主臂结构型式为中间等截面,两端变截面的四弦杆空间桁架结构,主弦杆采用日本进口高强度管材,主臂长度18〜72米,中间节有3米节,6米节、9 米节。
副臂架:副臂长度12〜24 m副臂结构型式为中间等截面,两端变截面的四弦杆空间桁架结构,在主臂39〜60米范围内可装副臂,副臂长度12〜24 m,每6米为一个增减长度,安装角度10。
、30°o1.2转台采用箱形平台式结构,刚度好,变形小。
1.3车架(H形架)该件采用箱形结构,中间设置横隔板,加强其抗扭刚度,结构简单,承载能力强,稳定性好,适用性强。
1.4人字架采用工字形型钢双肢结构,后部釆用可折叠式拉板,便于转移场地。
1. 5起升机构主、副起升单独驱动,双泵合流供油;片式常闭制动器,内藏式减速机。
1. 6变幅机构独立驱动,单泵供油;片式常闭制动器,卷筒设有棘轮,内藏式减速机。
1. 7回转机构与回转支承内啮合,可控常闭、片式制动器,工作可靠,维修方便。
1.8回转支承采用三排滚柱式回转支承,质量稳定可靠。
1. 9行走机构:单泵供油;片式常闭制动器,内藏式减速机。
1. 10液压系统:采用先导、开式、恒功率变量泵控系统。
1. 11电气系统选用德国赫斯曼公司的力矩限制器,确保起重机安全可靠地运行。
1.12安全装置力矩限制器、转台回转锁销装置、起重臂防后翻装置、起升高度限位装置、风速仪、水平仪、过放保护、变幅仰角限位、液压系统的溢流阀、双向液压锁等。
1. 13发动机该机选用沃尔沃公司生产的TAD722VE发动机,额定功率:184kW/2100rpmo3 •产品主要技术参数 I _____________ _____ )3.1 QUY100履带起重机外形图QUY1OO履带起巫机外形图78003.2 QUY100履带起重机主要技术参数4•典型工况起重性能表4丄1标准工况主臂作业范围图(见图4・1) 7/US 土 壬 王 M壬 王 2 壬 ii i i i壬王 £159 G 7 - O 74 1匚」・ z 74 72 70 62 60 56 54 52 5C 4: 4644 42 40¥22• r ZIz4 22 20 1: 161411k 严 丄1 t////CrJJ 、 / / i/ ((J r<- 1// ■ j ] <(•*•/ /■ // j / 人j//V-J 、 r { 、 17 、 / 'x、、 / // X —■- •J ・ 丄 丫 、、 /J/、、;<./£/■ j / ・、 r. 7•、、 > fIIIg / • 、 *、 7* / 、•••-. 4J /•] '、 f 、 •、/ J、 、 /•> h/ 1 卜 t "J j )"、 、i / 、/ \> /、/ --- 7 r / 仁 f J J j < f/、・ /、,, •/ < 、7 Af J ・ / "、4、 J <* 4X /' 、 / /・■ S./ f y f f r、 •• •、 /\ < <y屮 / 1 •・f f 、7 、 2 1 y r.i・ \■ 9 ■ t • “ z J常 f ・/ 4“.. ) ・q. / 、 t/< \ 、/ '、■> / ■ ■ •j y %・S •/ •、•'9 . • 、t / / LJ £ 9 / 7・.>' •tyx /<• y.Q *• 1 1 • %/f--. 严 "5 ) ■•/ •牛 •. <,★\ :/ - ✓ “ A—T 9 / •• • 八 •• ••r) ・f l\ / %- /* ■f;f 冶 f /厂' ••-r'Z ♦ / ・・.z( % / 、 •/ / '/7 r • a/ ・、・. / / •*. /' • / • . / •I卜 /.n• / • (/ 4 c 、/ '• //// ✓ *•,I •/•/I I 9 % / /% / /・//'/ J ・f /• .J // fy //♦/ i / ・X ・ //J / ,✓*/ ♦ /1 ♦/! ix / 9/ r/J /// Z*/ / /f / J /' f / y///|/I r11 / /✓//»*//i ;/.1!9 / /'r>/< z Z•li • / C )//;/・Z/丿 /丿% //儿 >• / / f /7[/ /' •丿y*•協Arxc •p /I n n -j J *7r>八八厂2 L24 2E 二二耳U 〜 庠业羊径4D 图4-1 QUY1OO 标准工况主臂作业范圉图4.L2 QUY100标准工况主臂起重性能表(见表4・1)4.2.1标准工况标准工况主臂作业范围图(见图4・2)灯乜宦也il乜心乜乜乜乜柘址蛀乜 口 “4 1 - - r --・ Z • w - r -・ 7 4 1 A - - l;;L r 4r =l r 4 4 4 4」7“ 「•T “ r-亠・乙・£ -z - 1图4・2 QUY100标准工况副臂作业范围图4.2.2 QUY100标准工况主臂起重性能表(见表42 4-3)表4-3 QUY100副臂起重性能表(安装角30° /不带主钩)。
XGC200履带起重机亮点介绍1.起重性能高,作业范围广1)主臂最大额定起重量/幅度为200t/4m,主臂最大起重力矩达1079.4tm。
2)最长主臂+最长变幅副臂为52m+59m,变幅副臂最大额定起重量达50t。
3)固定副臂最大额定起重量达33.5t。
2.运输方便1)主机最大运输重量仅39t,最大运输宽度仅3m。
2)运输时无需拆桅杆和卷扬,变幅副臂底节臂和前后撑杆可一体运输。
3. 具备安全方便的完全自拆装系统1)使用桅杆吊拆装左右履带架、车身平衡重,分装上车平衡重,吊装臂架。
(选装功能)2)配重顶升机构,可实现上车平衡重的自拆装,方便快捷。
(选装功能)3)车架与履带架、臂架与转台、转台与平衡重通过动力销连接,方便快捷。
4.新增了工作模式和安装模式转换功能和桅杆一键扳起功能,拆装采用遥控方式控制,大大提升了主机拆装的安全性和方便性。
5.行走采用脚踏阀控制,具有自动换向功能,可使行走操作更方便。
6.主臂主弦管采用了变壁厚设计,在提升起重能力的同时减轻了自身重量。
7.履带架中部增加了四组托轮,可减小履带板的磨损,同时可使行走更平稳。
8.对司机室托架进行了改进设计,可减小运输过程中对司机室的冲击。
9.增加了控制主泵流量的微动操作,使整车操作更平稳。
10.回转机构由两套带偏心机构的回转减速机及马达驱动,可增加回转的平稳性。
11.臂头单滑轮采用新型结构形式,主副钩间距大,便于吊装,同时便于自身安装。
12.控制系统为电比例泵控变量系统,系统简洁、可靠,具有良好的微动性能。
13. 起升系统采用电控+压力切断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性。
XGC200履带起重机技术规格履带起重机型号XGC200 Array最大额定起重量:200t最大起重力矩:1079.4t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式主臂长度19~82米,最大起重量200吨(倍率为14)。
由1节9米主臂底节臂、1节3米主臂中间节、2节6米主臂中间节、4节12米主臂中间节、1节10米顶节臂组合而成。
一、基本定义1、本技术要求仅提供有限的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的详细条文,供货方的产品应符合有关国家、行业、技术规范和标准以及设计方提供的的技术资料的要求。
卖方(乙方)应对所提供的设备的安全性、可靠性、适应性、完整性负责。
如有异议,务必在标前会议上提出澄清。
2、供货范围包括1台5吨抓斗桥式起重机及配套的电控系统(含内部电缆)。
二、主要技术参数5t抓斗桥式起重机1台(用于旋流井抓氧化铁皮及设备维修、吊运,注:抓取物料在水下,物料容重2.3t/m³,厂家需核算起重量能否满足,抓斗重量加物料重量,如果不能满足就缩小抓斗容积。
)工作制度采用A6工作制主起重量:5t配套电动葫芦1台,起重量3t,用于检修旋流井内水泵.起重机跨度:10.5m吊车最大起升高度:25m抓斗:1m3重型抓斗,水下作业,四绳抓斗,有漏水孔,抓斗自重小于2.6t,抓斗张开宽度小于2.6m。
使用环境:室外驾驶室操作电源:三相交流 50HZ 380V三、主要技术要求(1)主梁、端梁、小车架材质采用Q-345B;主梁与端梁的连接采用螺栓连接,不用销轴连接;(2)电动机为起重机专用的YZR绕线型电动机,绝缘等级H级;生产厂家:江西特种电机厂、佳木斯;(3)大小车限位形式为接近开关,大车限位采用红外线的,起升设双限位;(4)减速机全部按照国家标准制作(特别是安装尺寸),采用焊接壳体,保证密封性,不得渗漏。
(5)主起升减速机采用中硬齿面减速机,硬度不低于HRC40~42,双轴输入及花键输出;推荐厂家:太重、南高齿、江苏泰隆减速机股份有限公司、江苏泰兴减速机股份有限公司;(6)制动器采用YWZ8系列电动液压推杆常闭式,制动器选用江西华伍、河南焦作(金箍牌)制动器产品;(7)联轴器采用锻件,且具有互换性,联轴器的护罩采用筛网式的,插入固定;(8)滑轮材质为16Mn轧制件,每个滑轮片相应的对应一个加油孔;(9)车轮为锻钢件,大小车轮组采用锻钢轮片;(10)钢丝绳选用优质钢丝绳,采用贵绳和川绳产品;(11)大车缓冲器采用液压防撞缓冲器,小车采用液压缓冲器(安装在大车梁小车道轨的两端,小车上焊靠山);(12)起重机桥架下设防振行车灯(型号:GT1H-J400,哈工大远光光电),固定方式为用永固型,防止坠落;(13)司机室采用双层保温结构,玻璃采用钢化玻璃,脚前方玻璃为推拉式,正面玻璃分上下两部分(下方为推拉式,不能有碍视线),驾驶室的内部净空间不少于1.6m*2.3m;有220伏电源,两相、三相插座各一;设冷暖风机;地面敷设绝缘木地板;(14)卷筒采用钢板卷板结构(用卷筒联轴器);主钩过载传感器安装在卷筒轴承座下;(15)轴承推荐采用哈、瓦、洛轴承(装配及安装时润滑油要加足);(16)电气低压件采用天水长控、ABB、西门子产品,电缆采用硅橡胶耐高温电缆,电气盘控制线采用航空耐磨多芯单线,起重机带过载显示器;(控制器采用联动台的)(17)行车面漆刷漆颜色:橙红色;(18)报警装置:声光提示讯响器;(19)各制动轮联轴器的螺栓与制动轮要焊接牢固(20)所有定滑轮均带轴承,主钩定滑轮更换考虑从上方进行,副钩定滑轮固定方式与主钩相同;未注明事宜按有关规范及乙方所提技术资料执行;四、技术资料交付1、乙方向甲方提供纸质设备总图2份及电子版1份等资料,电子版资料提供时间为技术协议签字的当日,可以电子邮件形式提供。
XGC500K履带起重机亮点介绍1.拆装便利性技术:可利用主桅杆自带的液压油缸完成履带架、车身压重的自拆装;各铰接销轴均采用液压动力连接型式插拔。
具备超起变幅系统(超起桅杆6m卷扬节、超起桅杆顶节臂、超起变幅机构及钢丝绳、超起变幅滑轮组) 一体运输。
具备塔式副臂连接节、塔式副臂底节、塔式副臂前后支架、防后倾系统四件套一体运输;具备塔式副臂无枕木安装;具备塔式副臂后支架自提起。
具备实现履带架与车架连接的半孔限位等一系列技术,极大的提高组装效率。
主臂拉板过渡连接处均设置桃形连接孔,使拉板拆装变得轻松便捷。
臂架拉板均随臂架运输,提高了臂架拉板组装效率。
2.超起技术:采用了超起配重无极变幅技术,同时配备了超起配重移动软件。
用户在实际使用中可根据吊装方案选择合适的超起配重量和超起配重幅度,同时确保超起配重可以离地。
3.臂架腰绳技术:国内500吨级别产品中双腰绳核心技术,保证126m长的吊臂的刚度和强度,保证长期使用的疲劳强度,最大限度的发挥臂架潜能。
4.优越的起重性能:整机重量位于行业最轻,起重性能处于国际领先水平,主要性能指标如最大起重力矩、主臂长度、起升高度等都达到甚至超过了国际先进水平。
特别是采用可移动超起装置,极大提高起重性能及使用便利性。
5.先进的控制技术:具备各种电子监控系统,运行作业时的在线故障检测和诊断;采用开发技术成熟的开式液压系统、电比例先导变量泵控系统,按需求控制,系统稳定,速度精调特性好。
应用电子模块控制方式实现对发动机、泵组、换向阀以及执行机构之间的功率调节、流量调节、速度控制的功能;使用的总功率极限载荷控制技术,可以有效防止因泵超功率致使发动机熄火;起升系统采用电控带压力截断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性;PLC 逻辑可编程控制,有效地保证主机所有功能的实现,并充分体现以人为本的设计思想;配备起重作业性能表电脑查询系统以及力矩限制器、高度限位器、钢丝绳防过放、吊臂防后倾等安全保护装置。
电动起重机技术规格书1、总则1.1 本技术规格书提出的是最低限度的要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合本技术规格书和有关最新工业标准的产品。
1.2 本技术规格书所使用的标准如与卖方所执行的标准发生矛盾时,按较高标准执行。
1.3 本包设备2、详细的主要技术参数(见附后数据表)3.技术要求设计、制造、试验、检验和验收应符合以下标准:GB7592-87和《起重机械安全监察规程》GB5083-85《生产设备安全卫生设计总则》GB6067-90《起重机安全规范》GB3811-83《起重机设计规定》JB1036-82《通用桥式起重机技术条件》GB5905-86《起重机械试验规范和程序》JB/ZQ8001-89《通用桥式起重机产品质量分等》以上所列标准如与企业标准及其它最新标准不一致时,应执行较严标准。
机械技术要求卖方对上述所列起重机的设计、制作、检验和验收应满足有关规范、标准的要求,起重机各部件选用优质钢材制造,保证安全、可靠运行。
卖方应满足设计要求,如果卖方在详细设计时需要变更数据,应及时提交买方,协商一致方可变更。
起重机的大车、小车、主钩和副钩的行驶速度均为变速可调,调节方式应给予详细说明。
主钩和副钩的提升速度应有微调特性,在任何载荷下升降平稳、就位准确。
卖方在投标文件中要对起重机的大车、小车、主钩和副钩的调节速度范围作详细说明。
.5起重机带操作室的,操作室应为全密封形式,采用钢骨架、铝合金门窗、密式保温型带冷暖空调一台(瓜式)、操作椅一把。
起重机运行噪音低于80dB(A)。
起重机主体寿命30年,大修周期不少于5年。
起重机的大小车运行机构的设计应允许在空载全速运行时,在断掉电源的情况下与缓冲器碰撞。
大车、小车和起升机构应有可靠的制动系统及终点行程限位装置和缓冲装置。
滑轮组的水平与垂直应严格控制在范围内,不允许发生“啃轨”现象。
10吊钩应采用优质碳素钢锻制,并提供材料理化分析、制造检验报告。
XGC100履带起重机亮点介绍1.运输方便1)主机最大运输重量仅32.5t,最大运输宽度仅3m。
2)运输时无需拆桅杆和卷扬。
2. 具备安全方便的完全自拆装系统1)使用桅杆吊拆装左右履带架、分装上车平衡重,吊装臂架(选装功能)。
2)配重提升机构,可实现上车平衡重的自拆装,方便快捷(选装功能)。
3)车架与履带架、臂架与转台、转台与平衡重通过动力销连接,方便快捷。
3.履带架顶部增加了四组托轮,可减小履带板的磨损,同时可使行走更平稳。
4.对司机室托架进行了改进设计,可减小运输过程中对司机室的冲击。
5.控制系统为液比例先导控制系统,系统简洁、可靠,具有良好的微动性能。
6.起升系统采用压力切断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性。
XGC100履带起重机技术规格履带起重机型号XGC100最大额定起重量:100t最大起重力矩:576t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式主臂长度19~73米,最大起重量100吨。
由1节9米主臂底节臂、2节3米主臂中间节、2节6米主臂中间节、3节12米主臂中间节、1节10米顶节臂组合而成。
每3米一个增减长度。
固定副臂,主臂长31~64m范围内可安装固定副臂进行作业,长度13~25米。
由1节6米节底节臂、1节7米顶节臂,2节6米中间节组合而成。
中间节可以任意组合,每6米为一个增减长度。
a)主臂 b)主臂+固定副臂2、转台转台采用高强度钢板焊接而成,整体结构型式采用大箱形框架式等强度梁结构,两侧工字形主立板用箱形梁左右联接。
该结构的优点为整体抗弯、抗扭能力强,稳定性好,转台内空间较大,有利于保养及维护。
3、桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4、机构组成机构配置与用途见下表:5. 起升机构主副起升机构采用内藏式减速机,独立驱动,双泵合流供油,主起升机构采用高强度螺栓安装在转台上,副起升机构通过销轴安装于主臂底节臂上,以减轻主机运输重量。
主副起升机构可互换使用。
减速机安装有片式常闭制动器,安全可靠。
采用溅油方式润滑,无需维护保养。
起升机构还具有换油方便、低噪音、高效率、长寿命等特性。
起升机构最大单绳速度可达110m/min,同时具有优良的微速性能。
主起升机构,最大单绳拉力13t,钢丝绳直径φ26mm,长度250m;副起升机构,最大单绳拉力13t,钢丝绳直径φ26mm,长度200m。
6.变幅机构主臂变幅机构为单联卷筒独立驱动,用高强螺栓固定于转台尾部,变幅机构采用内藏式减速机,片式常闭制动器。
卷筒设有棘轮锁止装置,以实现机械制动,安全可靠。
单绳拉力8.4t,钢丝绳直径φ22mm,长度200m。
7. 回转机构带偏心机构的回转机构布置在转台内侧前面,与回转支承内啮合。
液压缓冲,具有自由滑转机能。
偏心机构可保证减速机和回转支承更好啮合,使回转更平稳。
可控常闭、片式制动器,工作可靠,维修方便。
8.回转支承采用马鞍山统力公司回转支承,质量稳定可靠。
9、油缸总成为实现自装拆功能,需拆卸的重要销轴如臂架与转台的连接、车架与履带梁的连接销轴均采用动力销连接方式,还配置有桅杆顶升油缸和便于主机拆装履带架用的支腿油缸。
司机室设有翻转油缸和旋转油缸。
10、司机室操纵室采用钢制框架结构,正面配置有整体式夹层玻璃,其余玻璃均为钢化玻璃。
装有可调式座椅、按人机工程学布置的全套操纵仪表和控制装置,配置风道式冷暖空调、音响、灭火装置等,宽敞舒适。
工作时,操纵室可调整俯仰角度,扩大视野,方便操作;运输时,操纵室可从侧方转到前方,减小运输宽度。
二)、下车部分下车包括车架、履带架、行走机构和车身配重。
车架和履带架采用销轴铰接式连接,销轴安装通过液压缸完成。
1、车架与支腿车架采用高强钢板、箱形结构,中间设置横隔板,加强其抗扭刚度,结构简单,承载能力强,刚性好。
配置支腿油缸,用于起重机的自装拆,通过销轴铰接于车架外侧。
2、履带架包括履带梁和四轮一带。
履带梁采用箱形结构,和车架连接部位局部加强,中间设置横隔板。
两个履带架对称布置。
四轮一带采用高强度合金铸钢铸造而成,履带板宽度为0.9m。
履带架上安装有销轴油缸,用桅杆上的辅助安装油缸(选装件)可方便实现履带架的自拆装。
3、行走机构行走机构采用内藏式行星齿轮减速机、轴向柱塞式变量马达驱动,减速机带有液压释放行走制动器,安全可靠。
左右两套行走机构可同步操作,也可单独操纵,以实现直行和转弯。
变量马达可以实现无级变速,最高速度1.3公里/小时。
行走时,设备运行平稳,可实现快速行走。
三)、液压系统液压系统采用先导控制、开闭式回路结合、分功率控制变量泵、LUDV阀控流量调速。
该系统具有能量损失小,工作效率高等特点。
系统组成:液压系统由主油路、控制油路和辅助油路组成。
主油路控制起升、变幅、回转、行走等主要动作,辅助油路用于安装、辅助动作、散热等功能,先导控制油路作用是对整机各种动作进行操控。
特点:起升和行走系统采用开式回路,具有高速档、低速档,操作灵敏,动作平稳。
行走采用两点控制马达,可实现高低速行走切换。
回转系统采用带自由滑转的闭式控制系统,配合偏心回转减速机,有效防止了回转冲击,并具有响应快,控制精准,起制动、换向平稳等特点。
辅助油路采用独立回路,齿轮泵驱动,辅助动作与主系统的动作不会相互干扰和影响。
大功率翘板式液压散热器和大容量液压油箱结合,提升了系统散热能力,保证了整机在高温条件下的使用性能。
四)、电气系统智能化计算机集成式可编程控制系统,是该产品的关键核心技术,采用PLC 可编程控制器,并与常规电气相结合,完成系统的逻辑控制功能,实现起重机力限器安全系统的自动控制,大大提高起重机的作业安全性、可靠性和作业效率。
本机的操作可以通过显示器的屏幕显示出来,很方便的实现了人机对话。
五)、发动机系统制造商:上柴;排放标准:国Ⅲ型号:SC9DK270G3;型式:直列六缸、水冷却、增压中冷、电喷、柴油发动机;额定功率:200kw/1800rpm;最大输出扭矩:1200N.m;燃油箱容量:约400L。
六)、吊钩配置七)、配重转台配重及附件共37.6吨,配重托盘1块,重量7.6吨;转台配重I共8块,每块重量3.5吨;转台配重II共1块,重量2吨。
具体自重、数量如下:二、安全保护措施1. 力矩限制器检测功能:力矩限制器能自动检测出起重臂的角度、起重载荷大小。
显示功能:实时的显示当前实际载荷,工作半径,起重臂角度和当前风速。
警示功能:如果检测到实际载荷超过额度载荷,起重臂超过极限角度,力矩限制器发出报警并限制当前动作。
2. 主、副提升防过卷装置当主、副卷扬起升到最大高度时,高度限位检测开关起作用,显示器中过卷保护指示灯亮,同时禁止卷扬起升动作。
3. 主、副提升过放装置当主、副提升卷扬过放时,安装在卷筒内部的三圈保护开关检测到卷筒上的钢丝绳剩下三圈,仪表板上的指示灯亮,同时禁止卷扬落动作。
4. 棘爪锁止装置该功能用于锁定变幅卷扬,起重臂降落的时候必须打开该装置,否则不能降落,用于保护臂架在非工作时安全停放。
5. 起重臂角度限位起重臂角度限位是由力矩限制器和安装在臂架上的行程开关双重控制的,主臂工况时主臂仰角达到81°、固定副臂工况主臂仰角达到81°时,控制系统将自动停止主臂的起臂动作,主臂仰角达到30°时,控制系统将自动停止主臂的落臂动作,同时蜂鸣器发出声音报警。
6. 主副臂防后倾系统主臂、副臂上安装有防后倾装置,当主副臂有后倾趋势时,防后倾装置可提供足够的防后倾力防止臂架后倾。
7. 声光报警器在履带起重机移动或做回转动作的时候警告灯闪烁并且发出声音报警。
8. 三色报警灯由三种颜色组成,负载在90%以下时“绿灯”亮,表示起重机在安全区域运行,负载在90%-100%的时候“黄灯”亮,表示起重机在已接近额度载荷范围,负载大于100%时“红灯”亮,表示起重机已经超载,在危险区域,控制系统自动切断起重机向危险的方向运行。
9. 应急功能当控制器出现故障时,可以使用应急开关替代手柄,将起重机操作到安全状态。
主卷扬、副卷扬、主变幅、回转等动作均支持应急操作功能。
10. 黑匣子该功能可以将司机的操作及设备的运行参数记录下来,有利于分析事故原因。
11. 照明灯装置在转台前方、臂架上和操纵室内,用于夜间工作提供照明。
12. 示高灯安装在臂架顶部,作为高空警示。
13. 风速仪实时检测当前风速,传送到操纵室的显视器上,提醒司机操作的安全性。
三、配套件明细表四、主要技术参数1、整机基本外形尺寸五、典型工况起重性能表主臂工作范围图主臂工况载荷表六、运输明细表及运输方案1、整机重量整机(全部件)运输重量约为115 吨。
2、主要运输部件明细表:各部件分解运输重量及尺寸如下表(小件如螺栓、部分固定销轴等没列入):表1主要零部件运输重量及尺寸运输方案。
