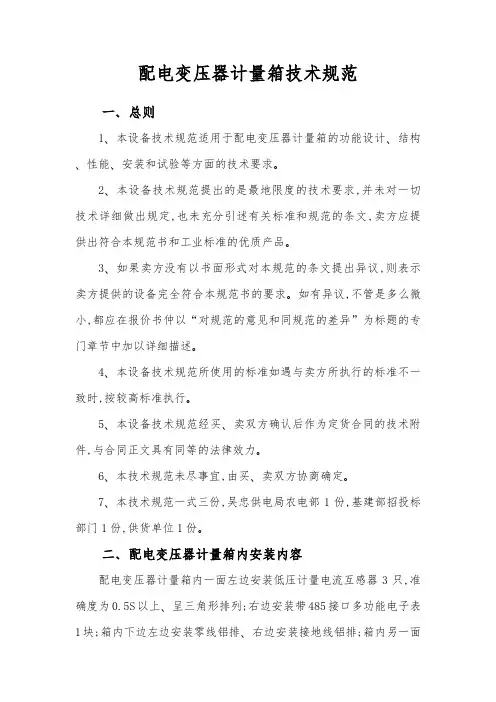

配电变压器计量箱技术规范一､总则1､本设备技术规范适用于配电变压器计量箱的功能设计､结构､性能､安装和试验等方面的技术要求｡2､本设备技术规范提出的是最地限度的技术要求,并未对一切技术详细做出规定,也未充分引述有关标准和规范的条文,卖方应提供出符合本规范书和工业标准的优质产品｡3､如果卖方没有以书面形式对本规范的条文提出异议,则表示卖方提供的设备完全符合本规范书的要求｡如有异议,不管是多么微小,都应在报价书仲以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述｡4､本设备技术规范所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行｡5､本设备技术规范经买､卖双方确认后作为定货合同的技术附件,与合同正文具有同等的法律效力｡6､本技术规范未尽事宜,由买､卖双方协商确定｡7､本技术规范一式三份,吴忠供电局农电部1份,基建部招投标部门1份,供货单位1份｡二､配电变压器计量箱内安装内容配电变压器计量箱内一面左边安装低压计量电流互感器3只,准确度为0.5S以上､呈三角形排列;右边安装带485接口多功能电子表1块;箱内下边左边安装零线铝排､右边安装接地线铝排;箱内另一面安装一级漏电保护器1台｡要求配电变压器计量箱内设备布局合理,电气间距符合相关技术规程要求,工艺美观大方｡配电变压器计量箱主要设备､材料选择表二､配电变压器计量箱本体技术要求1､配电变压器计量箱采用双面双开门,门上锁扣为明挂锁扣,体积600(宽)㎜×865(高)㎜×540(深)㎜,顶部为“人”字型､高65㎜,箱内中间隔板距箱体上边50㎜､距箱体下边40㎜,箱体采用δ=2㎜厚铁板弯压焊接制成,箱体内外喷涂欧灰色防锈漆｡2､箱体正面喷涂“国家电网､宁夏吴忠供电局”,“95598服务热线”标志｡3､箱体中间隔板为绝缘板,环氧树脂材质,δ=5㎜厚,其上部安装任何设备,仅做隔离用｡4､相同焊接应兼顾､质量合格,喷涂应质量合格,防锈功能强,若在18个月内出现生锈､焊口开裂的,及时修复并扣除全部质量保证金,若拒绝修复,取消参与农网工程设备材料供应资格｡四､配电变压器计量箱内设备安装技术要求1､配电变压器计量箱内挂互感器､电能表､漏电保护器横担必须采用ф8或更大绝缘子安装,并保证互感器､电能表､漏电保护器安装到位后,牢固､可靠､稳定,严禁横担直接安装在箱内两侧金属构架上｡2､箱内互感器､电能表､漏电保护器､零线铝排､接地铝排布局合理,美观大方,距箱体上下左右间距不得少于80㎜,保证安全可靠运行｡3､3只电流互感器呈三角形排列,左右边沿间距不得少于100㎜,上下边沿间距不得少于150㎜,安装牢固､稳定｡4､一级漏电保护器独立安装在箱体另一面中间偏上部位,即便于分､合操作保护器,又要考虑出线空间｡5､电流互感器和一级漏电保护器连接必须采用铝汇流排连接,铝汇流排外面采用热缩套管2层绝缘处理,相间安全距离符合规程要求,螺栓连接面平整紧密,当有铜铝连接时涂抹导电膏,要求铝汇流排横平竖直,工艺美观大方,螺栓连接牢固､可靠｡铝汇流排具体型号见(一､配电变压器计量箱主要设备､材料选择表)6､电能表､互感器接线工艺要求(1)电能表的3只固定螺杆必须全部安装到位并连接牢固,电能表和互感器二次接线正确｡(2)二次导线必须使用单股塑料绝缘铜芯线,截面选择要合理,电压回路不小于BV-2.5平方毫米,电流回路不小于BV-4平方毫米｡(3)二次线布线美观､颜色选择正确,相序A､B､C应为黄､绿､红三色,零线为黑色,中间不能有接头｡布线横平竖直､不能由死弯头,弯头少､交叉跨越少｡(4)二次线剥皮要适宜,以防螺丝压在线皮上,金属线不应露出表尾,压坏的导线应重新更换｡(5)导线环绕方向与螺丝紧固方向应一致,零线应不剪断接入表尾｡(6)在接线过程或剥绝缘导线过程中不能损伤导线｡7､零线铝排必须使用质量合格的绝缘子安装,铝排上有“N”零线标识,连接牢固､稳定｡一级漏电保护器的零线采用蓝色绝缘线连接到零线排上,导线连接横平竖直,工艺美观大方,导线截面积应满足变压器低压额定电流要求,最低不得少于ф35㎜2｡零线铝排型号､变压器低压额定电流见(一､配电变压器计量箱主要设备､材料选择表)8､接地铝排必须使用质量合格的绝缘子安装,并与零线排保持10㎜以上间距,铝排上有“┴”接地线标识,连接牢固､稳定,箱体内的接地线必须使用“黄绿相间”的多股塑料绝缘铜芯线,最小截面积不得少于BVR-6㎜2,导线连接横平竖直,工艺美观大方｡接地铝排型号见(一､配电变压器计量箱主要设备､材料选择表)五､安装说明1､配电变压器计量箱内的一级漏电保护器由吴忠供电局统一招标供货｡2､配电变压器计量箱内的电能表(带485接口多功能表)由使用县级供电局负责供货;电流互感器由使用县局供电局提供生产厂家,大有电器公司负责购买并经吴忠计量中心校验合格方可安装使用｡3､大有电器公司负责配电变压器计量箱本体和箱内电流互感器､电能表､一级漏电保护器按照本技术规范要求进行安装,并负责零线排､接地线排､二次导线､表箱绝缘子等相关附件｡4､组装完毕的配电变压器计量箱经吴忠供电局农电部､使用县供电局验收合格后方可交付｡六､售后服务1､保质期内的技术服务:⑴保质期为售出之日起18个月免费维护｡出现质量问题时,卖方接到买方的通知24小时内派人员到达现场,紧急情况下4小时内派人到达现场,并提供服务､分析事故原因,如因设备本身原因,保质期顺延｡⑵保质期内若发生严重质量问题,故障配电变压器表箱的保质期自修复之日起重新计算｡2､免费提供现场安装技术指导和技术培训｡3､保质期后的技术服务:保质期后,供方仍将向需方提供优惠服务,并承诺售后服务随叫随到,以合理价格向需方提供需要的备件和承担原理性故障而导致的改进｡七､技术规范签约人:买方: 卖方: 单位: 单位: 委托人: 委托人: 电话: 电话: 日期: 日期:。
