(完整版)新老防排烟规范的对比及图文解析

新建筑防烟排烟系统技术标准规范HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】重要消息：2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布，2018年08月01日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本标准共分9章和7个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。

在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所(地址：四川省成都市金牛区金科南路69号，邮政编码：610036)，以供今后修订时参考。

目录1 总则2 术语和符号术语符号3 防烟系统设计一般规定自然通风设施机械加压送风设施机械加压送风系统风量计算4 排烟系统设计一般规定防烟分区自然排烟设施机械排烟设施补风系统排烟系统设计计算5 系统控制防烟系统排烟系统6 系统施工一般规定进场检验风管安装部件安装风机安装7 系统调试一般规定单机调试联动调试8 系统验收—般规定工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。

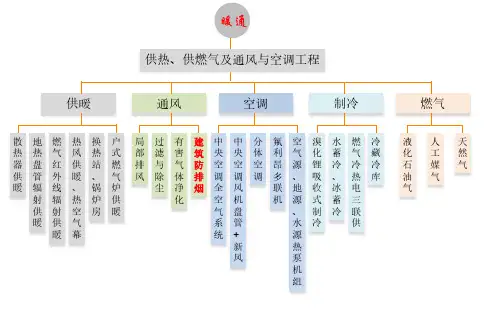

暖通供热、供燃气及通风与空调工程空调制冷通风供暖燃气地热盘管辐射供暖燃气红外线辐射供暖热风供暖、热空气幕散热器供暖换热站、锅炉房户式燃气炉供暖局部排风过滤与除尘有害气体净化建筑防排烟中央空调全空气系统中央空调风机盘管+新风分体空调氟利昂多联机空气源、地源、水源热泵机组溴化锂吸收式制冷水蓄冷、冰蓄冷燃气冷热电三联供冷藏冷库液化石油气人工媒气天然气建筑防排烟防烟排烟➢将烟气封闭在一定区域内，以确保疏散线路畅通，无烟气侵入。

➢将火灾时产生的烟气及时排除，防止烟气向防烟分区以外扩散。

自然通风机械加压送风自然排烟机械排烟➢开窗部位：楼梯间、(合用)前室、避难层(间)、避难走道。

➢控制要求：手动开启。

➢开窗部位：防火分区内需排烟的场所。

➢控制要求：自动、手动、温控释放等开启。

1.自然通风旧规新规06低规05高规18新烟规2.机械加压送风旧规新规06低规05高规18新烟规3.前室自然通风图示4.楼梯间自然通风图示地下室地上部份06低规18新烟规Part 01防烟5.机械加压送风量计算旧规新规05高规6.机械加压送风图示(合用)前室楼梯间7.机械加压送风系统计算风机安装：座地、吊装风机形式：离心、轴流风管净截面积BxH=计算加压送风量/3600/20土建风井净空：风管距后砌砖墙100mm ，距剪力墙150mm 。

风机房净面积10~15平方(约3.0m x 4.0m)同是送风或排风风机可合用机房，面积相应增大。

送风风机和排风(烟)风机不能合用机房。

风机房加压风井7.机械加压送风系统计算楼梯间(合用)前室楼梯间自垂百叶风口(常开)：风口截面积BxH=计算加压送风量/3600/7/N前室电控多叶送风口(常闭)：风口截面积Bx(H+250)=计算加压送风量/3600/7/31.自然排烟Part 02排烟旧规新规06低规05高规18新烟规18建规2.储烟仓清晰高度挡烟垂壁3.防烟分区挡烟垂壁低高规新烟规4.机械排烟量计算Part 02排烟旧规新规低高规18新烟规走道房间中庭高大空间5.机械排烟系统计算Part 02排烟主风管净截面积BxH=计算排烟量/3600/20土建风井净空：风管距后砌砖墙100mm，距剪力墙150mm 。

新防排烟规范标准条文总结针对2018防排烟新规范的出台，现对排烟规范重点部分做如下梳理, 重重点。

今年防排烟部分的考试分值肯定会有增加的趋势。

防烟系统，采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系 统。

排烟系统，采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

建筑防烟排烟系统技术标准条款分布表首先，有必要明确的是: 两个系统的总称。

防排烟系统并不是单一系统，而是防烟系统和排烟系统红色部分是新防排烟规范主要变化内容1、防烟分区老规，防烟分区＜500m2新规，根净高有关，并增加了防烟分区恆边的要求净高＜3m T防烟分区＜500m2,长边＜24m 亦净高＜6m r防烟分区＜1000m2,长边幻6m 净高＞6m,防烟分区＜2000m2,长边w60nn 走道宽度＜2.5m?长边MOm老规，净高大于6m不划分防烟分区新规，净高大于9m不划分防烟分区2. 挡烟垂壁老规，梁底或吊顶下不小于500mm 新规，强调储烟仓厚度自然排烟，20%净高，不小于500mm 机械排烟，10%净高，不小于500mm 另需满足清晰高度（净高-储烟仓厚度）:净高s3m，净咼1/2以上净咼＞3m, 1.6m+0.1 / 争咼ZL3. 房间排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，跟净高有关净高＜6m ,自然排烟2% ,机械排烟60CMH/m2,且不小于15000CMH净高＞6m,根据火灾模型计算排烟量自然排烟开窗面积根据排烟量和风速反推4、走道排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，根据走道和周围房间排烟情况①仅走道排烟自然排烟，走道两侧各开窗2.0m2机械排烟，不小于13000CMH②走道和房间都排烟自然排烟2%,机械排烟60CMH/m23且不小于13000CMH5. 中庭排*老规，自然排烟5%,机械排烟根据换气次数4 次/h 或6次/h新规，根据周围场所排烟情况①周围场所都是机械排烟周围场所最大防烟分区120CMH/m2 ,且不小T107000CMH注：排烟量基本上就是107000CMH自然排烟开窗面积根据排烟量和风速反推②周围场所仅回廊排烟排烟量不小于40000CMH白铁裔而玉□未曰士侄州吐田□玉口呵彳圭G 堆概念防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

新防排烟规范标准条文总结针对2018防排烟新规范的出台，现对排烟规范重点部分做如下梳理, 重重点。

今年防排烟部分的考试分值肯定会有增加的趋势。

防烟系统，采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系 统。

排烟系统，采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

建筑防烟排烟系统技术标准条款分布表首先，有必要明确的是: 两个系统的总称。

防排烟系统并不是单一系统，而是防烟系统和排烟系统红色部分是新防排烟规范主要变化内容1、防烟分区老规，防烟分区＜500m2新规，根净高有关，并增加了防烟分区恆边的要求净高＜3m T防烟分区＜500m2,长边＜24m 亦净高＜6m r防烟分区＜1000m2,长边幻6m 净高＞6m,防烟分区＜2000m2,长边w60nn 走道宽度＜2.5m?长边MOm老规，净高大于6m不划分防烟分区新规，净高大于9m不划分防烟分区2. 挡烟垂壁老规，梁底或吊顶下不小于500mm 新规，强调储烟仓厚度自然排烟，20%净高，不小于500mm 机械排烟，10%净高，不小于500mm 另需满足清晰高度（净高-储烟仓厚度）:净高s3m，净咼1/2以上净咼＞3m, 1.6m+0.1 / 争咼ZL3. 房间排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，跟净高有关净高＜6m ,自然排烟2% ,机械排烟60CMH/m2,且不小于15000CMH净高＞6m,根据火灾模型计算排烟量自然排烟开窗面积根据排烟量和风速反推4、走道排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，根据走道和周围房间排烟情况①仅走道排烟自然排烟，走道两侧各开窗2.0m2机械排烟，不小于13000CMH②走道和房间都排烟自然排烟2%,机械排烟60CMH/m23且不小于13000CMH5. 中庭排*老规，自然排烟5%,机械排烟根据换气次数4 次/h 或6次/h新规，根据周围场所排烟情况①周围场所都是机械排烟周围场所最大防烟分区120CMH/m2 ,且不小T107000CMH注：排烟量基本上就是107000CMH自然排烟开窗面积根据排烟量和风速反推②周围场所仅回廊排烟排烟量不小于40000CMH白铁裔而玉□未曰士侄州吐田□玉口呵彳圭G 堆概念防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

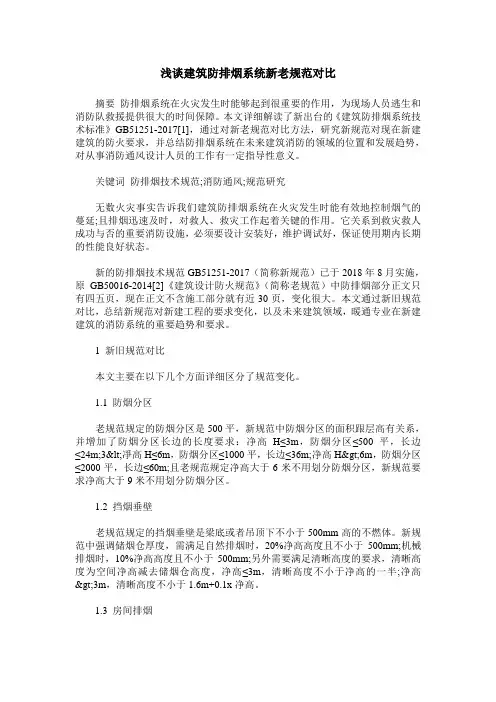

浅谈建筑防排烟系统新老规范对比摘要防排烟系统在火灾发生时能够起到很重要的作用，为现场人员逃生和消防队救援提供很大的时间保障。

本文详细解读了新出台的《建筑防排烟系统技术标准》GB51251-2017[1]，通过对新老规范对比方法，研究新规范对现在新建建筑的防火要求，并总结防排烟系统在未来建筑消防的领域的位置和发展趋势，对从事消防通风设计人员的工作有一定指导性意义。

关键词防排烟技术规范;消防通风;规范研究无数火灾事实告诉我们建筑防排烟系统在火灾发生时能有效地控制烟气的蔓延;且排烟迅速及时，对救人、救灾工作起着关键的作用。

它关系到救灾救人成功与否的重要消防设施，必须要设计安装好，维护调试好，保证使用期内长期的性能良好状态。

新的防排烟技术规范GB51251-2017（简称新规范）已于2018年8月实施，原GB50016-2014[2]《建筑设计防火规范》（简称老规范）中防排烟部分正文只有四五页，现在正文不含施工部分就有近30页，变化很大。

本文通过新旧规范对比，总结新规范对新建工程的要求变化，以及未来建筑领域，暖通专业在新建建筑的消防系统的重要趋势和要求。

1 新旧规范对比本文主要在以下几个方面详细区分了规范变化。

1.1 防烟分区老规范规定的防烟分区是500平，新规范中防烟分区的面积跟层高有关系，并增加了防烟分区长边的长度要求：净高H≤3m，防烟分区≤500平，长边≤24m;3&lt;凈高H≤6m，防烟分区≤1000平，长边≤36m;净高H&gt;6m，防烟分区≤2000平，长边≤60m;且老规范规定净高大于6米不用划分防烟分区，新规范要求净高大于9米不用划分防烟分区。

1.2 挡烟垂壁老规范规定的挡烟垂壁是梁底或者吊顶下不小于500mm高的不燃体。

新规范中强调储烟仓厚度，需满足自然排烟时，20%净高高度且不小于500mm;机械排烟时，10%净高高度且不小于500mm;另外需要满足清晰高度的要求，清晰高度为空间净高减去储烟仓高度，净高≤3m，清晰高度不小于净高的一半;净高&gt;3m，清晰高度不小于1.6m+0.1x净高。

防排烟系统深度图文详解，绝对干货！首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。

防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

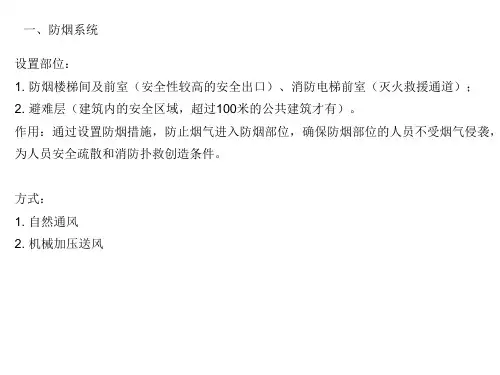

下面就分别对这两个系统进行图文解析：一、防烟系统设置部位：1.防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

方式：1.自然通风2.机械加压送风1）自然通风方式前室示例楼梯间示例示例机械加压送风的立面图和平面图示例加压送风机及风管示例送风风机房电气控制柜示例楼梯间加压送风口和竖井示例前室送风口和竖井示例二、排烟系统设置部位：1.较长的疏散走道；2.有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3.中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

方式：1.自然通风2.机械排烟1)自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。

虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

走道示例中庭示例2)机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理：排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

车库排风和排烟兼用系统防火防烟分区与分隔：防火分区具有较高耐火极限墙和楼板等构件作为一个区域的边界构件划分出的，能在一定时间内阻止火势向同一建筑的其他区域蔓延的防火单元。

新版《建筑防烟排烟系统技术标准》规范防火设计规范 (一)近年来，建筑防火问题成为了公共安全的敏感话题之一。

为应对防火需求，国家标准化委员会颁布新版《建筑防烟排烟系统技术标准》，旨在规范防火设计规范，提升建筑消防安全标准和系统建设水平。

一、强制性标准范围新版《建筑防烟排烟系统技术标准》依据我国国情，结合实际操作流程，对消防安全建设标准进行了重新制定。

此标准在国内所有民用建筑中的实施范围极为广泛，包括商业大厦、居住区、科研单位、宾馆酒店、培训机构及医疗机构等。

二、排烟系统的节能原则新标准注重绿色、低碳、节能的理念，采用新型材料和技术，实现排烟无负担。

此外，它还明确了排烟系统的核心功能、操作原理和特点，使得排烟系统的能效独具特色。

三、电梯室等防烟楼梯间的设计为避免电梯因起火而被雾化烟气粘在电梯间墙壁上，新标准要求电梯室内和楼梯间应设置防火帘，同时还要求要建设自然通风、排烟系统，加强疏散通道安全设计，确保人员避免受到烟雾影响。

四、建筑排烟设计流程新标准中还规范了排烟设计流程，包括消防产品的准备工作、规定须遵循的管线路径、烟道尺寸的测试、排烟设备的安装和排烟通风设备的运行方式等，奠定了规范化的基础。

五、标准的评估和实施新版《建筑防烟排烟系统技术标准》并不仅仅是纸上谈兵，它需要尽快落地、开始实施。

在评估排烟系统设备方面，新标准明确了必须进行现场检测，以便评估设施的运行状况，并对消防设施人员的培训做出明确要求，定期组织消防演练，提高消防安全培训素质。

六、细化不同场所的要求新标准针对不同类型的场所（如大型商场、剧院等）进行了详细规定，旨在为消防工作在组织和实施时提供更具体的指导。

这使得现有消防安全规定能够针对特定场所进行适当地调整和改进。

总之，新版《建筑防烟排烟系统技术标准》是我国防火安全领域的一项重要规定。

它不仅规范了室内防火系统，提高民众消防意识，还进一步加强了公共消防安全意识。

未来，相关部门应密切关注它的落地情况，并对方案进行适时改进。

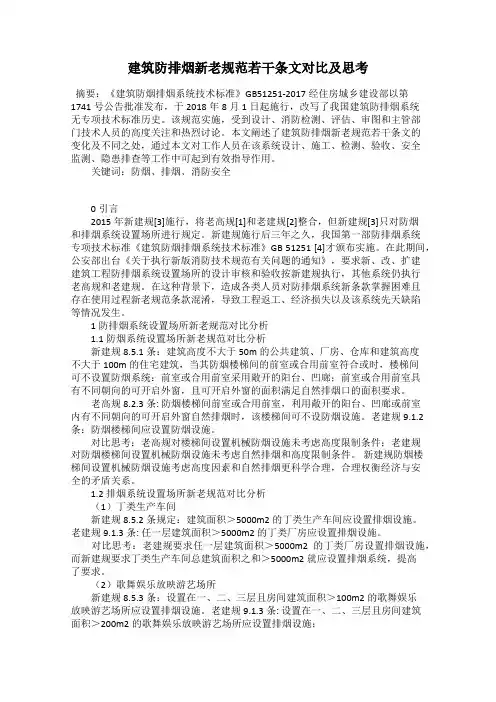

建筑防排烟新老规范若干条文对比及思考摘要：《建筑防烟排烟系统技术标准》GB51251-2017经住房城乡建设部以第1741号公告批准发布，于2018年8月1日起施行，改写了我国建筑防排烟系统无专项技术标准历史。

该规范实施，受到设计、消防检测、评估、审图和主管部门技术人员的高度关注和热烈讨论。

本文阐述了建筑防排烟新老规范若干条文的变化及不同之处，通过本文对工作人员在该系统设计、施工、检测、验收、安全监测、隐患排查等工作中可起到有效指导作用。

关键词：防烟、排烟、消防安全0引言2015年新建规[3]施行，将老高规[1]和老建规[2]整合，但新建规[3]只对防烟和排烟系统设置场所进行规定。

新建规施行后三年之久，我国第一部防排烟系统专项技术标准《建筑防烟排烟系统技术标准》GB 51251 [4]才颁布实施。

在此期间，公安部出台《关于执行新版消防技术规范有关问题的通知》，要求新、改、扩建建筑工程防排烟系统设置场所的设计审核和验收按新建规执行，其他系统仍执行老高规和老建规。

在这种背景下，造成各类人员对防排烟系统新条款掌握困难且存在使用过程新老规范条款混淆，导致工程返工、经济损失以及该系统先天缺陷等情况发生。

1防排烟系统设置场所新老规范对比分析1.1防烟系统设置场所新老规范对比分析新建规8.5.1条：建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合或时，楼梯间可不设置防烟系统：前室或合用前室采用敞开的阳台、凹廊；前室或合用前室具有不同朝向的可开启外窗，且可开启外窗的面积满足自然排烟口的面积要求。

老高规8.2.3条: 防烟楼梯间前室或合用前室，利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。

老建规9.1.2条：防烟楼梯间应设置防烟设施。

对比思考：老高规对楼梯间设置机械防烟设施未考虑高度限制条件；老建规对防烟楼梯间设置机械防烟设施未考虑自然排烟和高度限制条件。

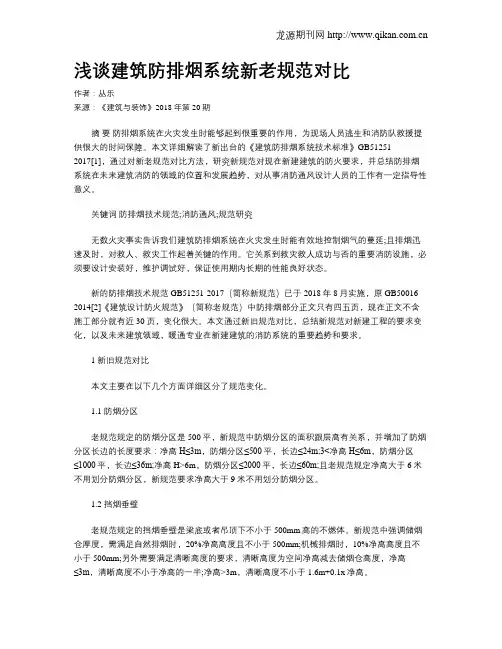

浅谈建筑防排烟系统新老规范对比作者：丛乐来源：《建筑与装饰》2018年第20期摘要防排烟系统在火灾发生时能够起到很重要的作用，为现场人员逃生和消防队救援提供很大的时间保障。

本文详细解读了新出台的《建筑防排烟系统技术标准》GB51251-2017[1]，通过对新老规范对比方法，研究新规范对现在新建建筑的防火要求，并总结防排烟系统在未来建筑消防的领域的位置和发展趋势，对从事消防通风设计人员的工作有一定指导性意义。

关键词防排烟技术规范;消防通风;规范研究无数火灾事实告诉我们建筑防排烟系统在火灾发生时能有效地控制烟气的蔓延;且排烟迅速及时，对救人、救灾工作起着关键的作用。

它关系到救灾救人成功与否的重要消防设施，必须要设计安装好，维护调试好，保证使用期内长期的性能良好状态。

新的防排烟技术规范GB51251-2017（简称新规范）已于2018年8月实施，原GB50016-2014[2]《建筑设计防火规范》（简称老规范）中防排烟部分正文只有四五页，现在正文不含施工部分就有近30页，变化很大。

本文通过新旧规范对比，总结新规范对新建工程的要求变化，以及未来建筑领域，暖通专业在新建建筑的消防系统的重要趋势和要求。

1 新旧规范对比本文主要在以下几个方面详细区分了规范变化。

1.1 防烟分区老规范规定的防烟分区是500平，新规范中防烟分区的面积跟层高有关系，并增加了防烟分区长边的长度要求：净高H≤3m，防烟分区≤500平，长边≤24m;3<净高H≤6m，防烟分区≤1000平，长边≤36m;净高H>6m，防烟分区≤2000平，长边≤60m;且老规范规定净高大于6米不用划分防烟分区，新规范要求净高大于9米不用划分防烟分区。

1.2 挡烟垂壁老规范规定的挡烟垂壁是梁底或者吊顶下不小于500mm高的不燃体。

新规范中强调储烟仓厚度，需满足自然排烟时，20%净高高度且不小于500mm;机械排烟时，10%净高高度且不小于500mm;另外需要满足清晰高度的要求，清晰高度为空间净高减去储烟仓高度，净高≤3m，清晰高度不小于净高的一半;净高>3m，清晰高度不小于1.6m+0.1x净高。

重要消息：2018 新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》（GB51251-2017）《建筑防烟排烟系统技术标准》（GB51251-2017）由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局# 于2018 年05 月01 日联合发布，2018 年08 月01 日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006 年工程建设标准规范制定、修订计划（第一批）〉的通知》（建标[2006]77 号）的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本标准共分9 章和7 个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。

在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所（地址：四川省成都市金牛区金科南路69 号，邮政编码：610036），以供今后修订时参考。

目录1 总则2 术语和符号2.1 术语2.2 符号3 防烟系统设计3.1 一般规定3.2 自然通风设施3.3 机械加压送风设施3.4 机械加压送风系统风量计算4 排烟系统设计4.1 一般规定4.2 防烟分区4.3 自然排烟设施4.4 机械排烟设施4.5 补风系统4.6 排烟系统设计计算5 系统控制5.1 防烟系统5.2 排烟系统6 系统施工6.1 一般规定6.2 进场检验6.3 风管安装6.4 部件安装6.5 风机安装7 系统调试7.1 一般规定7.2 单机调试7.3 联动调试8 系统验收8.1 —般规定8.2 工程验收9 维护管理附录 A 不同火灾规模下的机械排烟量附录 B 排烟口最大允许排烟量附录 C 防烟、排烟系统分部、分项工程划分附录 D 施工过程质量检查记录附录 E 防烟、排烟系统工程质量控制资料检查记录附录 F 防烟、排烟工程验收记录附录G 防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则1.0.1 为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。

“新版”防烟排烟规范的五大变化｜附：强制性条文及规范全文（一）五大变化《建筑防烟排烟系统技术标准》规范实施，对公建、住宅均有较大影响。

由于公建层高较高，空间较大，容易满足规范要求，而住宅设计中交通核空间紧张，按新规范实施，交通核遭“毁灭性”打击需全面梳理对住宅设计的影响。

五大变化1、风井面积急剧增大第3.4.2条防烟楼梯间、独立前室、合用前室、共用前室和消防电梯前室的机械加压送风的计算风量应由本规范第3.4.5——第3.4.8条的规定计算确定。

当系统负担建筑高度大于24m时,防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3.4.2-1——表3.4.2-4的值中的较大值确定。

1、表3.4.2-1至表3.4.2-4的风量按开启2.0m×1.6m的双扇门确定。

当采用单扇门时，其风量可乘以0.75系数计算；2、表中风量按开启着火层及其上下两层，共开启三层的风量计算；3、表中风量的选取应按建筑高度或层数、风道材料、防火门漏风量等因素综合确定；4、对于有多个门的独立前室，其送风量按合用前室确定。

结论经设计人员初步计算，发现所需的风井尺寸比现有规范增加约50%，对住宅交通核影响巨大。

再加上将于2018年10月1日实行的“消防电梯前室短边需达到2.4m以上”，现有的住宅交通核将遭到毁灭性打击！2、风井位置有讲究第3.1.3-2条当独立前室、共用前室及合用前室的机加压送风口设置在前室的顶部或正对前室入口的墙面时，楼梯间可采用自然通风系统；当机械加压送风未设置在前室的顶部或正对前室人口的墙面时，楼梯间应采用机械加压送风系统。

结论此条对住宅设计影响非常非常大。

一般住宅交通核很难将送风口正对前室入口墙面，而2.9m、3.0m层高的住宅经测算无法做到顶部送风。

另外顶部送风是否必须做在前室入口上方，形成风幕，规范没有明确。

所以如果送风口无法正对入口墙面方向，别犹豫，给楼梯间做上送风系统，别忘记把楼梯间窗改为固定窗。

建筑防烟排烟系统技术标准 GB 51251-2017重要变化汇总建筑防烟排烟系统技术标准 GB51251-2017也就是新烟规于2018年8月1日正式实施。

各位在学习的时候，一定要弄明白这一块内容的变更，特别是市面上几乎90%以上的教辅沿用的都是老的防排烟规范的数据，所以对于消防小白学员来说，一不小心就会购买到“过时”的教辅，花钱是小时，耽误考试是大事！大家一定要注意，把这些变化点找出来，对比一下！本文尽可能的把防排烟新标准所有的重大变化的知识点都列出来，以供大家学习参考。

1、进风口与出风口2、防烟分区3、避难层（间）4、挡烟垂壁5、可开启外窗6、排烟量7、走道排烟8、避难走道9、中庭排烟10、楼梯间11、前室面积12、固定窗13、排烟窗14、检修门15、排烟机房1、进风口与出风口老规范规定二者水平距离10m，垂直距离3m新标准对这一要求进行从严加倍建筑防烟排烟系统技术标准 GB51251-2017 3.3.5机械加压送风风机宜采用轴流风机或中、低压离心风机，其设置应符合下列规定：1 送风机的进风口应直通室外，且应采取防止烟气被吸入的措施。

2 送风机的进风口宜设在机械加压送风系统的下部。

3 送风机的进风口不应与排烟风机的出风口设在同一面上。

当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于 6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m。

2、防烟分区老规范规定：防烟分区≤500㎡，净高大于6m不划分防烟分区新标准对这一块内容进行了颠覆性的改变：建筑防烟排烟系统技术标准 GB51251-2017 4.2.4公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应符合表4.2.4的规定，当工业建筑采用自然排烟系统时，其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。

注：1公共建筑、工业建筑中的走道宽度不大于2.5m时，其防烟分区的长边长度不应大于60m。

新的防排烟规范的重大变化最全面总结多位做消防施工的朋友留言，想让我言简意赅的总结一下新的防排烟规范有什么重大的变化，都有哪些点值得一提。

由于对规范的解读还不够深刻，且工作中遇到的设计问题还不能够完全体现出来。

姑且暂就我们工作中的一点小体会列出，和大家共同讨论。

另附苏州《建筑防烟排烟系统技术标准》宣贯疑难问题解答，方便大家学习理解。

可能没有达到大家要求的言简意赅的效果，但银家已是尽力了，还望理解。

1、机械排烟系统应采用管道排烟，且不应采用土建风道。

4.4.7机械排烟系统应采用管道排烟，且不应采用土建风道。

(强条)结论:竖向排烟风井内要内衬风管，给施工增加了难度，且风管工程量和人工费都会增加。

从设计角度讲，风井截面积也要比原来大了，至少要在两边留出一定的安装空间。

2、KTV等场所小于50M2以下的房间的排烟处理有了新的依据4.4.12第3款对于需要设置机械排烟系统的房间，当其建筑面积小于50m2时，可通过走道排烟，排烟口可设置在疏散走道;排烟量应按本标准第4.6.3条第3款计算。

结论:比如说KTV的包间面积小于50M2时，可按此规定，不用每个房间进排烟口。

只需要把风量计算在走道排烟内就行。

3、走道排烟量计算及自然排烟口的位置当公共建筑仅需在走道或回廊设置排烟时，其机械排烟量不应小于13000m3/h，或在走道两端(侧)均设置面积不小于2m2的自然排烟窗(口)且两侧自然排烟窗(口)的距离不应小于走道长度的2/3。

结论:以后走道上的排烟不会再出现几千的风量了。

最小也要13000了m3/h。

且两侧均应有2M2以上的窗户，距离也有了限定。

4、排烟窗的高度当设置在外墙上时，自然排烟窗(口)应在储烟仓以内(储烟仓的厚度不应小于空间净高的20%)，但走道、室内空间净高不大于3m的区域的自然排烟窗(口)可设置在室内净高度的1/2以上;结论:除了3米以下的空间净高还可以采用1/2的高度以上的自然排烟窗外，其他均要采用高位排烟窗，并应设置手动开启装置，设置在高位不便于直接开启的自然排烟窗(口)，应设置距地面高度1.3m~1.5m的手动开启装置。

防排烟系统新旧规范对比（与建筑相关条文）1.新规：当楼梯间采用自然排烟，前室或合用前室采用机械加压送风系统，其加压送风口需设置在前室的顶部或正对前室入口的墙面上。

新规原文：旧规：无要求。

影响：前室或合用前室加压风井布置时，宜尽量有一面墙布置在正对前室入口，以便设置加压风口。

否则需从风井内接管出来在顶部设风口，影响净高及装修。

2.新规：剪刀楼梯的两个楼梯间应分别设置机械加压送风系统。

新规原文：旧规：剪刀楼梯可合用加压送风系统。

旧规原文：影响：剪刀楼梯间设置加压送风系统时，不能合用一个风道，需分别设置风道、风口及风机。

3.新规：采用自然通风的封闭楼梯间、防烟楼梯间，应在最高部位应设置有效面积不小于1.0m2的可开启外窗或开口。

新规原文：旧规：封闭楼梯间仅要求能采光通风，无具体面积要求。

旧规原文：影响：自然排烟时，楼梯间最高部位需设置有效面积不小于 1.0m2的可开启外窗或开口。

4.新规：送风机的进风口不应与排烟风机的出风口设在同一面上。

当必须设在同一面上时，送风机的进风口与排烟风机的出风口应分开布置。

竖向布置时，送风机的进风口应设置在排烟机出风口的下方，其两者边缘最小垂直距离不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m。

新规原文：旧规：仅要求竖向布置时，送风机的进风口宜设置在排烟机出风口的下方，其两者边缘最小垂直距离不宜小于3.0m；水平布置时，两者边缘最小水平距离不宜小于10.0m。

旧规原文：影响：地下室出地面风井（机房）布置需进行相应调整，可能影响车位数量及园林。

5.新规：加压风机应设置在专用机房内，包括设在屋顶、首层的加压风机。

新规条文解释：旧规：加压风机应设置在专用机房内，但对于设置在室外的风机没具体要求。

影响：设置在室外的风机（包括屋顶）也应设置在专用机房内。

6.新规：机械加压送风系统、排烟系统，应采用管道送风，不应采用土建风道。

新规原文：旧规：无要求。

影响：土建风道内需内衬铁皮风管，影响土建风道尺寸及施工。
