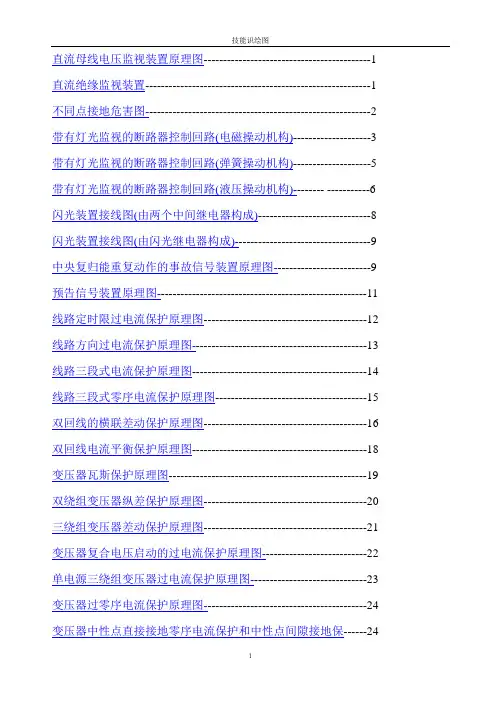

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

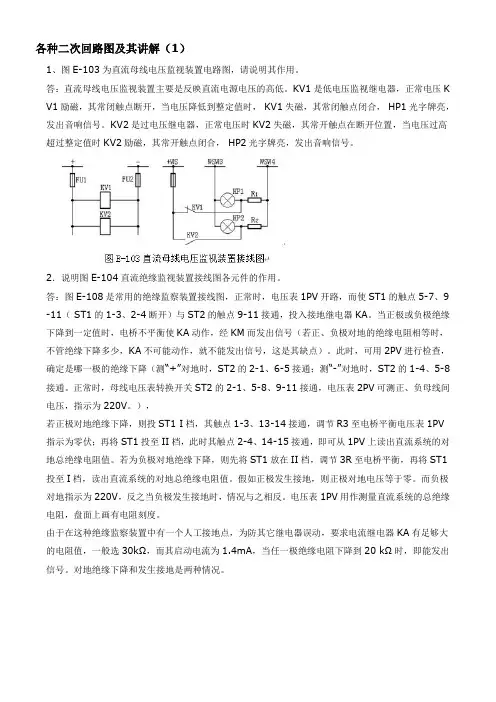

答：直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。
答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。
），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
对地绝缘下降和发生接地是两种情况。
图E-104直流绝缘监视装置接线图3、根据图E-105分别说明A点与C点；B点与C点；A点与B点或A点与D点同时发生接地时有什么危害。
答：直流系统在变电站中具有重要的位置。
要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。
变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。
通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于0.5MΩ。
直流回路绝缘的好坏必须经常地进行监视。
否则，会给运行带来许多不安全因素。
现以图E-105为例说明直流接地的危害。
当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。
直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。
因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。

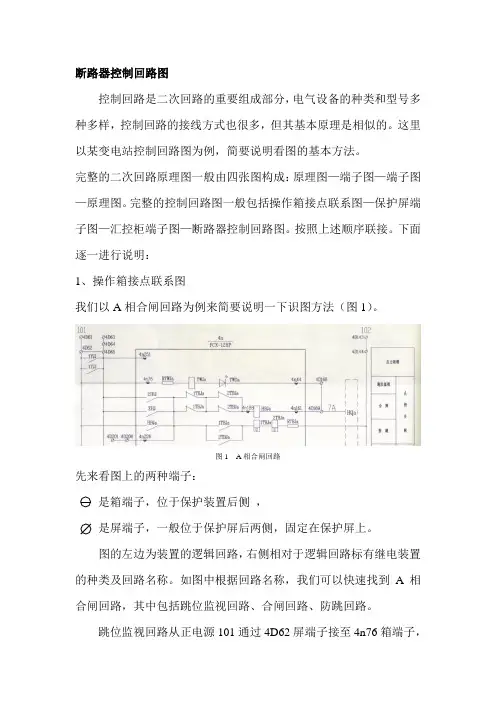

图E-105直流接地示意图4、据图E-106具有灯光监视的断路器控制回路图（电磁操动机构）说明各元件的名称，动作过程。
答：图中：+WC、-WC —控制母线； FU1、FU2—熔断器，R1-10/6型，250V；SA —控制开关，LW2-1a.4.6a.40.20.20/F8型；HG —绿色信号灯具，XD2型，附2500Ω电阻；HR —红色信号灯具，XD2型，附2500Ω电阻；KL —中间继电器，DZB-115/220V型；KMC—接触器； KOM —保护出口继电器；QF—断路器辅助开关；WCL—合闸小母线；WSA—事故跳闸小母线； WS—信号小母线；YT—断路器跳闸线圈；YC—断路器合闸线圈，FU1、FU2—熔断器，RM10-60/25 250V；R1—附加电阻，ZG11-25型，1Ω；R2—附加电阻，ZG11-25型，1000Ω；（+）WTW—闪光小母线。
（一）“跳闸后”位置当SA的手柄在“跳闸后”位置，断路器在跳闸位置时，其常闭触点闭合，+WC经FU1 SA11-10 HG及附加电阻 QF（常闭） KMC线圈FU2 -WC。
此时，绿色信号灯回路接通，绿灯亮，它表示断路器正处于跳闸后位置，同时表示电源、熔断器、辅助触点及合闸回路完好，可以进行合闸操作。
但KMC不会动作，因电压主要降在HG及附加电阻上。
（二）“预备合闸”位置当SA的手柄顺时针方向旋转90º至“预备合闸”位置，SA9-10接通，绿灯HG回路由（+）WTW SA9-10 HG QF（常闭） KMCFU2 -WC导通，绿灯闪光，发出预备合闸信号，但KMC仍不会启动，因回路中串有HG和R。
（三）“合闸”位置当SA的手柄再顺时针方向旋转45º至“合闸”位置时，SA5-8触点接通，接触器KMC回路由+WC SA5-8 KL2（常闭） QF（常闭）KMC线圈 -WC导通而启动，闭合其在合闸线圈回路中的触点，使断路器合闸。
断路器合闸后，QF常闭触点打开、常开触点闭合。
（四）“合闸后”位置松手后，SA的手柄自动反时针方向转动45º，复归至垂直（即“合闸后”）位置，SA16-13触点接通。
此时，红灯HR回路由 FU1SA16-13 HR KL线圈 QF（常开） YT线圈 FU2 -WC导通，红灯亮，指示断路器处于合闸位置，同时表示跳闸回路完好，可以进行跳闸。
（五）“预备跳闸”位置SA手柄在“预备跳闸”位置时，SA13-14导通，经（+）WTW HRKL QF常开触点 YT -WC回路，红灯闪光，发出预备合闸信号。
（六）“跳闸”位置将SA手柄反时针方向转45º至“跳闸”位置，SA6-7导通，HR及R被短接，经+WC SA6-7 KL QF常开触点 -WC，使YT励磁，断路器跳闸。
