一、单项选择题1.下列不属于二次回路图的是 C 。
A．展开图 B.原理图 C.端子排图 D.安装接线图2.采用灯光监视的控制回路接线，红绿灯正确的布置位置，从屏面看是： A 。
A.红灯在右，绿灯在左；B.红灯在左，绿灯在右；C.红灯、绿灯位置无具体规定。
3.对于编号为3、7、33、37的二次回路正确的是： A 。
A.3、7系合闸回路编号；B.3、33系合闸回路编号；C.7、37系合闸回路编号。
4.如下图所示中，①、②、③、④各点的回路编号正确的标法是：___ _ B __。
A. ①101、②103、③105、④102；B.①1、②03、③05、④2；C.①1、②3、③5、④2。
5.二次回路展开图中各连线进行编号的原则是___ D _____。
A.区别不同回路；B.安装方便的原则；C.相对编号的原则；D.等电位原则。
6、某发电机出口发生短路，发电机出口断路器在保护动作下跳闸，跳闸后断路器指示灯显示正确的是：（D ）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光7、断路器手动跳闸，跳闸后断路器指示灯显示正确的是：（C ）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光8、具有电气-机械防跳的断路器控制、信号回路，红灯闪光表示（C ）。
A．手动准备跳闸或自动跳闸 B．手动准备合闸或自动跳闸C．手动准备跳闸或自动合闸 D．手动准备合闸或自动合闸9、当断路器处在分闸位置时，断路器的位置指示信号为 (C )A.红灯平光B.红灯闪光C.绿灯平光D.绿灯闪光10、预告信号动作结果是：（ D）A、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮11、事故信号动作结果是：（A ）A、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮12、中央信号装置由 ( D )A.事故信号装置和指示灯组成B.事故信号装置和位置信号组成C.位置信号和指示灯组成D.事故信号装置和预告信号装置组成13、在下列哪种场合，AAT装置才会动作？( C )A.工作电源和备用电源均消失B.工作电源和备用电源均正常C.工作电源消失，备用电源正常D.工作电源正常，备用电源消失14、当手动合闸于故障线路上，随即继电保护将其跳开时，则重合闸装置(D )。

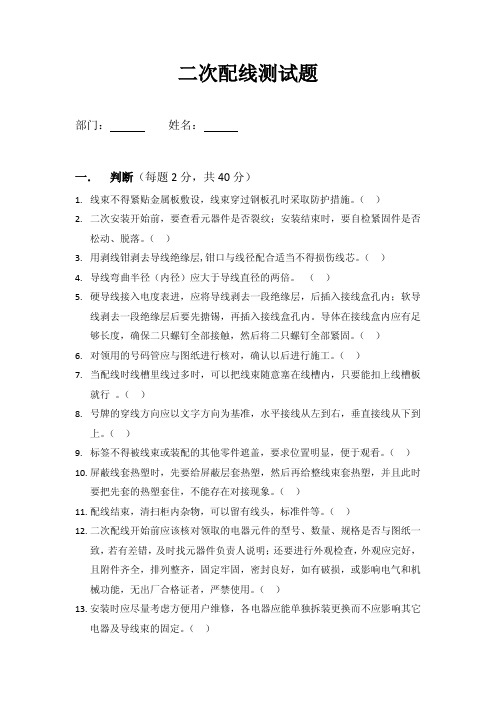

二次配线测试题部门：姓名：一．判断（每题2分，共40分）1.线束不得紧贴金属板敷设，线束穿过钢板孔时采取防护措施。
（）2.二次安装开始前，要查看元器件是否裂纹；安装结束时，要自检紧固件是否松动、脱落。
（）3.用剥线钳剥去导线绝缘层,钳口与线径配合适当不得损伤线芯。
（）4.导线弯曲半径（内径）应大于导线直径的两倍。
（）5.硬导线接入电度表进，应将导线剥去一段绝缘层，后插入接线盒孔内；软导线剥去一段绝缘层后要先搪锡，再插入接线盒孔内。
导体在接线盒内应有足够长度，确保二只螺钉全部接触，然后将二只螺钉全部紧固。
（）6.对领用的号码管应与图纸进行核对，确认以后进行施工。
（）7.当配线时线槽里线过多时，可以把线束随意塞在线槽内，只要能扣上线槽板就行。
（）8.号牌的穿线方向应以文字方向为基准，水平接线从左到右，垂直接线从下到上。
（）9.标签不得被线束或装配的其他零件遮盖，要求位置明显，便于观看。
（）10.屏蔽线套热塑时，先要给屏蔽层套热塑，然后再给整线束套热塑，并且此时要把先套的热塑套住，不能存在对接现象。
（）11.配线结束，清扫柜内杂物，可以留有线头，标准件等。
（）12.二次配线开始前应该核对领取的电器元件的型号、数量、规格是否与图纸一致，若有差错，及时找元器件负责人说明；还要进行外观检查，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好，如有破损，或影响电气和机械功能，无出厂合格证者，严禁使用。
（）13.安装时应尽量考虑方便用户维修，各电器应能单独拆装更换而不应影响其它电器及导线束的固定。
（）14.二次导线用支架及线夹固定。
支架的间距：对低压柜，一般横向不超过300mm，纵向不超过400mm；对高压柜，一般横向不超过500mm，纵向不超过600mm。
（）15.元器件装配应自上而下进行。
面板外露部位顺次安装：仪表、指示灯、按钮、转换开关、标签框、铭牌、门锁。
（）16.所有元器件都应安装平整，不应有明显的歪斜或仰俯现象。
GBT 50976-2014 继电保护及二次回路安装及验收规范题库一、填空：1、工程竣工后（三个月）内,施工单位或设计单位应向运行维护单位提供合同规定的工程竣工图纸及其电子版,设计、施工和验收单位应共同确认竣工图纸正确,其接线应与现场实际情况一致。
2、设备安装用的紧固件应采用（镀锌）制品,并宜采用标准件。
3、对于一端带电的切换压板,在压板断开的情况下,应使（活动端）不带电。
4、用于继电保护和控制回路的二次电缆应采用（铠装屏蔽铜芯电缆）,二次电缆端头应可靠封装。
5、控制电缆应选用多芯电缆,尽量减少电缆根数。
芯线截面面积不大于（4mm²）的电缆应留有备用芯。
6、进入保护室或控制室的保护用光缆应采用（阻燃无金属）光缆。
当在同一室内使用光缆连接的两套设备不在同一屏拒内时宜使用尾缆连接。
7、二次回路的连接件应采用铜质制品或性能更优的材料,绝缘件应采用（自熄性阻燃）材料。
8、端子排、连按片、切换部件离地面不宜低于（300mm）。
9、电缆标签悬挂应美观一致,并与设计图纸相符。
电缆标签应包括电缆编号、规格型号、（长度及起止位置）。
10、断路器有两组跳闸线圈时,其每一组跳闸回路应分别由专用的直流空气开关供电,且应接于不同的直流电源系统;保护屏处两组操作电源的直流空气开关应设在（操作箱）所在的屏内。
二、选择：1 、继电保护和控制装置的屏柜下部应设有截面面积不小于100mm²的接地铜排,此接地铜排可不与屏柜绝缘;屏柜上装置的接地端子应采用截面面积不小于4mm²的多股铜线和接地铜排相连;接地铜排应采用截面面积不小于50mm²的铜缆与保护室下层的等电位接地网相连。
2 、在主控室、保护室下层的电缆室内,应按屏柜布置的方向敷设截面面积不小于100mm²的专用铜排(缆) ,并应将该专用铜排(缆)首末端连接,按柜屏布置的方向敷设成“目”字形结构,形成保护室内的等电位接地网;保护室内的等电位接地网应与主接地网用截面面积不小于50mm²且不少于4根的铜排(缆)可靠一点连接。
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.导线接头的机械强度不小于原导线机械强度的( )。
A.80B.90C.95答案:B2. 作为电力线路短路保护用的高压熔断器型号为( )。
A.RNZB.RN2C.RN3D.RN4答案:C3. 交流电路测量和自动保护中，使用电流互感器的目的是( )A.既可扩大量程，又可降低测量及保护设备的绝缘等级B.增加测量保护精度C.只是为了扩大量程D.增加仪表的灵敏度答案:C4. 对25#新绝缘油的闪点应不低于( )。
A.120℃B.125℃C.140℃D.150℃答案:C5. 稳压二极管的正常工作状态是( )。
A.截至状态B.导通状态C.反向击穿状态D.正向击穿状态答案:C6. 当两个同性带电物体互相靠近时，它们之间就会( )。
A.互相吸引B.互相排斥C.无作用力D.不能确定答案:B7. 一般居民住宅.办公场所，若以防止触电为主要目的时，应选用漏电动作电流为( )mA 的漏电保护开关。
A. 6B.15C.30D.50答案:C8. 三相电路中，流过各相端线的电流为( )电流。
A.相B.线C.端D.√3线答案:B9. 二次线路中,时间继电器的文字符号表示为( )。
A.KMB.KTC.KA答案:B10. 有一磁电系测量机构，它的满偏电流为500μA，内阻为200Ω，如果要把它改制成量程为10A的电流表，应并联( )Ω的分流电阻。
A.200B.20000C.0.02D.0.01答案:D11. 变压器上所标明的功率为视在功率，其单位为( )。
A.伏安B.瓦特C.安D.度答案:A12. 运行中的干式变压器，其高压侧电缆冒烟着火，值班员应采取的措施是( )。
A.汇报主管领导B.立即断开电源C.投入排风系统D.通知用户停电答案:B13. 磁铁的周围外部磁场是( )。
二次线安装工技能鉴定试题库选择题选择题1.（发电机励磁回路）不属于二次回路。
2正常变压器油的颜色为（亮黄色）。
3.在电压恒定的纯电阻电路中，电阻值增大，电流就随之（减小）。
4.对于电阻R，当流过它的电流I越大，电阻R两端测量到的电压（越大）。
5.金属导体的电阻与（外加电压无关）。
6.动滑轮省力，定滑轮不省力但可改变力的（方向）。
7.电动机额定功率的单位符号是（kW）。
8.在并联电路中，总电阻值（小于）各支路电阻值。
9.在下列各物质中属于半导体的是（锗）。
10.变压器各侧绕组的电压比与它们绕组的匝数比（相等）。
11.电气安全用具中，属于基本安全绝缘用具的是（绝缘棒）。
12.在金属容器，坑井，沟道内或潮湿地方工作的行灯电压不大于（12V）。
13.下列熔断器中，（RT0）由熔断指示器。
14.变压器油的作用是（绝缘和冷却）。
15.逻辑式A+AB等于（A）。
16.交流正弦电的三要素为（最大值，频率，初相角）。
17.将二进制数11010011转化为十进制数应为（211）。
18.在右手定则中，大拇指代表（导体切割磁力线的运动方向）。
19.一段导线电阻为R，将其从中对折合并成一段新的导线，则其电阻为（R/4）。
20.在三相电路中，功率因数角是指（相电压和相电流的夹角）。
21.三个阻值相等的电阻串联时的总电阻是电阻并联时总电阻的（9倍）。
22.控制屏上交流6kV模拟母线的标志涂色为（深蓝色）。
23.十进制数661换算为二进制数是（001010010101）。
24.交流测量仪表所指示的读书是正弦量的（有效值）。
25.交流电磁铁在衔铁吸合时，因故受卡不能闭合，穿过线圈的磁通Ф与励磁电流的变化为（励磁磁通Ф不变，所需励磁电流变大）。
26.交流电路发生串联谐振时的条件是（电抗等于容抗）。
27.已知图A-1中，R1=R2=R3=3Ω，则RAB为（1Ω）。
28.实验电荷在静电场中移动时，电场力所做的功与该实验电荷的（大小及位移）有关。
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.室外地面上有断落的带电导线时，人不能接近断线点( )以内，防止跨步电压触电。
A.4米B.8米C.20米答案:B2. 在纯电感正弦交流电路中，电流与电压的相位关系为( )。
A.同相B.电压超前电流90度C.电流超前电压90度答案:B3. 电路闭合时，电源的端电压( )电源电动势减去电源的内阻压降。
A.大于B.小于C.等于答案:C4. 为了保证晶闸管准确.适时.可靠地被触发，对触发电路的要求是:应有足够大的触发电压，一般触发电压为( )伏。
A.2-4B.4-6C.4-8D.4-10答案:D5. 尖嘴钳150mm是指( )。
A.其绝缘手柄为150mmB.其总长度为150mmC.其开口150mm答案:B6. 我们把提供电能的装置叫( )A.发电机B.电源C.电动机答案:B7. 导线接头连接不紧密会造成接头( )。
A.绝缘不够B.发热C.不导电答案:B8. 切除空载线路造成的过电压属于( )过电压。
A.外部B.工频D.谐振答案:C9. 以下( )动作后必须有保持回路。
A.差动保护B.重瓦斯保护C.轻瓦斯保护答案:B10. 临时用电工程验收应填写( )。
A.临时用电工程检查验收表B.电气设备绝缘测定记录C.漏电保护器漏电动作参数测定记录表D.接地电阻测定记录表答案:A11. 变压器运行时，若所带负载的性质为感性，则变压器副边电流的相位( )。
A.超前于B.相同于C.滞后于D.无法比较答案:C12. 断路器的额外电流是指在规则环境温度下,断路器长时刻答应经过的( )。
A.最小作业电流B.短路电流C.最大作业电流答案:C13. 用电桥测电阻时，电桥与被测电阻的连接应用( )的导线。
A.较细较短B.较粗较长C.较细较长D.较粗较短答案:D14. 单结晶体管触发电路具有( )的特点。
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.用接触器控制一台10kW兰相异步电动桃时，宜选用额定电流( )A的交流接触器。
A.10B.20C.40D.100答案:C2. 稳压二极管的正常工作状态是( )。
A.导通状态B.截至状态C.反向击穿状态答案:C3. fzn25-12是10kv( )负荷开关。
A.真空式B.产气式C.六氟化硫式D.压气式答案:A4. 熔断器的额外电流( )电动机的起动电流。
A.大于B.等于C.小于答案:C5. 为避开高压变配电站患病直击雷引发大面积停电事故一般可用( )来防雷。
A.接闪杆B.阀型避雷器C.接闪网答案:A6. 二次线路中,时间继电器的文字符号表示为( )。
A.KTB.KMC.KA答案:A7. 导线接头的机械强度不小于原导线机械强度的( )%。
A.80B.90C.95答案:B8. 要求组成的多级放大电路体积最小，应选( )耦合方式A.阻容B.直接D.阻容或变压器答案:B9. AN代表变压器的冷却方式是( )。
A.干式自冷B.干式风冷C.油浸自冷答案:A10. 额定电压都为220V的40W.60W和100W三只灯泡串联在220V的电源中，它们的发热量由大到小排列为( )。
A.100W，60W，40WB.40W，60W，100WC.100W，40W，60WD.60W，100W，40W答案:B11. 对大型或较杂乱的作业，( )填写作业票前应到现场勘查，依据实践状况制定安全.技术及安排办法。
A.作业票签发人B.作业担任人C.作业答应人答案:B12. 磁场强度的单位是( )。
A.安培每米B.焦耳每三次方米C.伏每米D.库仑每米答案:A13. 新装和大修后的低压线路和设备，要求绝缘电阻不低于( )兆欧。
A. 1B.0.5C.0.22D. 2答案:B14. 由于门电路连接的级数愈多，导致输出的低电平接近高电平，怎样防止逻辑差错( )。
继电保护二次回路判断题和问答题题库一、判断题1.断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生，“防跳”回路设置是将断路器闭锁到跳闸位置（√）2.开关液压机构在压力下降过程中，依次发压力降低闭锁重合闸、压力降低闭锁合闸、压力降低闭锁跳闸信号。
（√）3.电压互感器二次输出回路A、B、C、N相均应装设熔断器或自动小开关。
（某）4.安装在电缆上的零序电流互感器，电缆的屏蔽引线应穿过零序电流互感器接地。
（√）5.二次回路标号一般采用数字或数字和文字的组合，表明了回路的性质和用途。
（√）的，都要按回路原则进行标号（√）7.开关防跳回路如果出现问题，有可能会引起系统稳定破坏事故（√）8.继电保护装置的跳闸出口接点，必须在开关确实跳开后才能返回，否则，该接点会由于断弧而烧毁。
（某）9.当保护装置出现异常，经调度允许将该保护装置退出运行时，必须将该保护装置的跳闸压板和启动失灵压板同时退出。
（√）10.操作箱面板的跳闸信号灯应在保护动作跳闸时点亮、在手动跳闸时不亮。
（√）11.新投入或经变更的电流、电压回路，应直接利用工作电压检查电压二次回路，利用负荷电流检查电流二次回路接线的正确性。
为了测试准确性，一般负荷电流宜超过20%的额定电流。
（√）12.二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。
（某）13.在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。
（某）14.双母线系统中电压切换的作用是为了保证二次电压与一次电压的对应（√）15.为满足保护装置灵敏性要求，必须同时满足灵敏度和动作时限相互配合的要求，即要满足双配合。
（某）16.对于在接线图中不经过端子而在屏内直接连接的回路，可不进行二次回路标号。
（√）17.防跳继电器的保持接点应串在正电源与电流线圈之间。
（√）18.电流互感器二次接成三角形比接成完全星型的负载能力强。
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.二次线路中,时间继电器的文字符号表示为( )。
A.KTB.KMC.KA答案:A2. ( )统称为极限偏差。
A.最大极限尺寸和最大极限尺寸B.最大极限上偏差和最大极限下偏差C.最大上偏差和最大下偏差D.上偏差和下偏差答案:D3. 设有过负荷保护的配电线路上，其熔体额定电流应不大于该导线长期容许负荷电流的( )倍。
A.0.4B.0.8C. 1.25D. 2..5答案:B4. 操作票填写中,合上或拉开的隔离开关,刀开关统称为( )。
A.开关B.负荷开关C.刀闸答案:C5. 起重机裸滑融线对地面的高度不应小于( )m。
A. 2.5B. 3.5C. 4.5D. 5.5答案:B6. ( )的效果是警告作业人员不得挨近设备的带电部分,提醒作业人员在作业地址采纳安全办法,以及阻止向某设备合闸送电等。
A.绝缘台B.绝缘垫C.标示牌答案:C7. 自耦变压器二次有2~3组抽头,其电压可以分别为一次电压U1的80%.40%.( )%。
A.10B.20C.60答案:C8. 突然中断供电会造成经济较大损失.社会秩序混乱或在政治上产生较大影响的负荷属( )负荷。
A.一类B.二类C.三类答案:B9. 各种环境中照明吊灯安装高度不能达到规定者，应采用不超过( )伏的安全电压。
A.42B.36C.24D.12答案:B10. 强油风冷式变压器最高顶层油温一般不超过( )℃。
(为了减缓变压器油变质)A.70B.85C.95D.105答案:B11. 以下哪种材料具有憎水性( )。
A.硅橡胶B.电瓷C.玻璃D.金属答案:A12. 特种作业人员未按规定经专门的安全作业培训并取得相应资格，上岗作业的，责令生产经营单位( )A.限期改正B.罚款C.停产停业整顿答案:A13. kyn28中置式开关柜，断路器车在工作位置时，二次插头( )。
电气二次接线比武试题库填空题（40题）、选择题（40题）、判断题（40题）、问答题（20题）、计算题（20题）一填空题（40题）1.交流电路的相量法就是复数表示正弦量的和。
答：有效值；初相角。
2.能将其他形式的能量转换成电能的设备，叫做。
答：电源。
3.当温度每升高1℃时，导体电阻的与的比值，叫做电阻温度系数。
答：增加值；原电阻。
4.平板电容器极板间的距离越小，电容量。
答：越大。
5.电阻值随和变化而变化的电阻，叫非线性电阻。
答：电压；电流。
6.回路中感应电动势的大小，决定于回路中随时间的变化率。
答：磁通。
7.当电源和负载未构成闭合回路时，该电路称为状态；若电源两端被电阻接近零的导体接通时，这种情况叫做电源被。
答：断路；短路。
8.理想电流源，其端电压由决定；产生的电流量，不受其他支路电压和电流的影响。
答：外电路；恒值。
9.电路中的过渡过程，只有在电路中含有元件时才能产生。
答：储能。
10.几个电阻串联，其总电压是按电阻值成的关系分配在这几个电阻上，即电阻大，大；电阻小，电压降就小。
答：正比；电压降。
11.半导体有三个主要特性：、、。
答：光敏特性；热敏特性；掺杂特性。
12.电流互感器的电流随一次电流而变化，而电流不受二次电流的影响。
答：二次；一次。
13.电压互感器的误差主要有误差和误差。
答：电压；角。
14.电流互感器的主要作用：电流、隔离和抽取电流。
答：变换；电气；零序。
15.变压器不对称运行时，主要对用户的有影响，对沿路的线路有干扰。
答：供电质量；通讯。
16.铁芯中通过磁通就会发热，这是由于铁芯中有了交变磁通后产生的两种损耗：损耗；损耗。
答：涡流；磁滞。
17.异步电动机启动力矩小，其原因是启动时低，电流的部分小。
答：功率因数；有功。
18.热继电器是利用双金属受热的特性来保护用电设备，它的动作决定于，而与温升无关。
答：弯曲；温度。
19.电力系统是由、和用户组成的统一整体。
答：发电厂；电力网。
20.当温度保持不变，流体所承受的压力时，其体积的性质称为流体的压缩性。
二次线理论考题库一.名词解释：1.什么叫电气间隙？什么叫爬电距离？答：1、电气间隙是指两个不同电位导体间最短的空间直线距离。
2、爬电距离是指两个不同电位导体间沿绝缘材料表面的最短距离。
2.什么叫常开触点？什么叫常闭触点？答：1、电器元件在没有通电或其它外力作用的情况下，断开的触点叫常开触点。
2、电器元件在没有通电或其它外力作用的情况下，接通的触点叫常闭触点。
3.什么叫延时合触点？什么叫延时断触点？答：1、在时间继电器通电后，经过一段时间才合上接通的触点叫延时合触点。
2、在时间继电器通电后，经过一段时间才断开的触点叫延时断触点。
4.什么叫断路器、接触器的飞弧距离？答：所谓断路器、接触器的飞弧距离是指断路器、接触器在分、合闸时产生的电弧与其它带电体（包括金属柜体）的安全距离。
一、填空题：A、元器件装配：1、接地线安装前应先清除接触部位（漆面）并上（凡士林）。
2、安装元器件时应做到横平（竖直），倾钭角均不能超过（5度）。
3、安装电器元件时一般由上往下进行，先装（体积大的、重的）元件，再装体积小的、轻的元件，元器件之问要保证一定的（间隙）且均匀分布。
4、同层电容器箱壁之间至少有（50mm）的间距确保散热空间。
5安装熔断路熔体时必须保证（接触良好），熔体不能有氧化腐蚀或损伤。
6、螺栓紧固后尾部露出螺纹为（2～6）牙。
7、安装断路器、接触器时要考虑、检查（飞弧）距离是否合格。
8、同批同型号规格产品，电器元件的安装位置及方式应（一致），一、二次行线方式应尽量一致。
9、安装面板上的指示灯、按钮、仪表、标签框等元件应做到横平（竖直）。
B、二次配线工艺：1、多股铜芯线型号是（BVR），单股铜芯线型号是（BV）。
2、请填写下面规格BVR、BV铜芯线安全额定载流量：1.5mm2（18）A、2.5mm2（20）A、4mm2（25）A、6mm2（43）A3、请填写下面规格BV、BVR铜芯线的安全额定载流量：2.5mm2（20）A、4mm2（25）A、6mm2（43）A4、请填写下面规格BV、BVR铜芯线的安全额定载流量：：2.5mm2（20）A、4mm2（25）A、6mm2（43）A、5、下二次线前，要选择最合理、最美观、最省线的行线途径，计算好行线长度，多预留（40～50）mm长度下剪。
6、高压中置柜、低压抽屉柜全部采用（多股）铜芯线。
7、过门线必须采用（多股）铜芯线并留够余量，并绞上缠形管带。
8、二次线全部用（黑）色导线，接地导线用（黄绿相间）双色线。
9、弱电装置、电子元件回路接线用软线时，导线截面≥（0.5 ）mm2。
10、弱电装置、电子元件回路接线用硬线时，导线截面≥（0.75 ）mm2。
11、导线绝缘层不能有破损，中间不能有（接头）。
12、导线两端套上线号管，号管字迹的识读方向，应以屏面或操作维修面为准，自下而上，自（左而右）。
13、二次线头的剥线长度按接进元件后的长度预长（1～2）mm。
14、软线的接头必须上冷压（接线头），并用冷压钳冷压紧固。
15、羊眼圈与螺栓的旋转方向要一致，都是（顺时针）方向。
16、电器元件每个接点最多只允许有（两）个接头，两接头间加一平垫。
17、接至发热元件（如：电阻、加热器）的导线，为防止接头发热烧焦导线表皮绝缘层，在接头应剥去（40 mm）绝缘层，穿上瓷珠或黄蜡套管。
18、接至有引出线的电器元件，接头必须用（绝缘管）罩住并扎紧，不使其暴露。
19、二次线接至一次线上时必须通过（过渡铜片）联结。
20、当不走塑料线槽时，线朿每横向（150）mm、纵向（200）mm应用塑料线扎紧。
21、当不走塑料线槽时，线朿每横向（300）mm、纵向（400）mm应用线夹固定。
22、导线穿过金属孔时，必须绞上（缠形管）或金属孔装上橡胶护线圈。
23、接地螺钉不能有（油漆）、油污和锈蚀现象。
24、一套完整的螺栓必须配有螺母、（弹垫）、平垫。
25、配电柜的门、表板等活动件必须与柜体采取过门（接地线）连接。
26、电流互感器接至仪表门上的导线必须经由（端子）连接。
27、35kV高压柜相间距离≥（300）mm，35kV高压柜相对地距离≥（300）mm。
28、10kV高压柜相间距离≥（125）mm，10kV高压柜相对地距离≥（125）mm。
29、0.4 kV低压柜相间距离≥（8）mm，相对地距离≥（8）mm。
30、0.4 kV低压柜二次线与一次母线之间的距离≥（15）mm。
31、10kV高压柜二次线与一次母线之间的距离≥（125）mm。
32、35kV高压柜二次线与一次母线之间的距离≥（300）mm。
30、当电气间隙达不到工艺要求时，应采用包扎（绝缘）材料来增加绝缘。
31、A相颜色是（黄色），B相颜色是（绿色），C相颜色是（红色）。
32、N相颜色是（淡蓝），接地线PE颜色是（黄绿色相间）。
33、在柜前观察，相序垂直排列为：上（A）相、中（B）相、下（C）相。
34、在柜前观察，相序水平排列为：左（A）相、中（B）相、右（C）相。
35、在柜前观察，相序前后排列为：后（A）相、中（B）相、前（C）相。
36、导线敷设不应紧贴在金属表面，应用线夹支撑，使导线离金属面（3）mm以上。
37、当导线需用电烙铁焊接时，要用（松香、焊锡）进行焊接。
C：产品自检：1、按图纸对元件贴上（元件）代号。
2、线号与（图纸）是否相符合。
3、所有螺针是否（拧紧）。
4、线束不得有晃动、（松散）和卡死现象。
D、电器元件代号、型号规格：1、电器元件代号QS代表（刀开关），QF代表（断路器）。
2、电器元件代号QC代表（接触器），KH代表（热继电器）。
3、电器元件代号TV代表（电压互感器），TA代表（电流互感器）。
4、电器元件代号PA代表（电流表），PV代表（电压表）。
5、电器元件代号FU代表（熔断器），C代表（电客器）。
6、电器元件代号FU代表（熔断器），C代表（电客器）。
7、电器元件代号HR代表（红色指示灯），HG代表（绿色指示灯）。
8、电器元件代号HY代表（黄色指示灯），HW代表（白色指示灯）。
9、电器元件代号PJ代表（电度表），PJR代表（无功电度表）。
10、电器元件代号QV代表（真空断路器），QL代表（负荷开关）。
11、电器元件代号QFS代表（刀熔开关），QCS代表（转换开关）。
12、电器元件代号SB代表（按钮），SA代表（控制或选择开关）。
13、电器元件代号TM代表（电力变压器），TC代表（控制变压器）。
14、42L6-A是（电流）表，42L6-V是（电压）表。
15、电流互感器LMZJ1-0.66，1000／5的变比是（1000／5）。
16、在没有通电动作的情状况下，电器元件触点是接通的该触点叫（常闭）触点。
17、在没有通电动作的情状况下，电器元件触点是断开的该触点叫（常开）触点。
18、时间继电器通电后，经过一段时间才接通的触点叫（延时合）触点。
19、时间继电器通电后，经过一段时间才断开的触点叫（延时断）触点。
20、按钮在没按下的状况下，接通的触点叫（常闭）触点。
21、按钮在没按下的状况下，断开的触点叫（常开）触点。
22、接触器CJ20-400／3，AC380V的线圈电压为（交流380V）。
23、刀开关HD13BX-200／31中的200代表（额定电流200A）。
24、电流表42L6-A，100／5的测量范围是（0～100A）。
25、绝缘子、穿墙套管表面做成波浪型是为了增大（爬电距离）。
26、常用电器附号：D、安全生产：1、使用手电钻等电动工具时，其插座要装漏电保护开关。
2、我厂严禁吸烟的场所有车间、仓库。
3、严禁带电移动电缆，以及带电移动电器。
E、电器元件符号：常用元件符号二、判断题：A、元器件安装：1、接地线安装前应先清除接触部位漆面，不用上凡士林。
（×）2、安装元器件时应做到横平竖直，倾钭角均小于5度。
（√）3、热继电器可以装在电抗器、电阻器等发热元件旁边。
（×）4、安装电器元件时只要螺母拧得够紧可以不用弹簧垫片。
（×）5、当总进线开关为100A时，开关上端与箱体距离要保证有120mm或120mm以上。
（√）6、电容柜的电抗器应装在电容器的上部。
（√）7、当安装板开孔错位或开小时，安装螺栓可选比要求小一些的螺栓。
（×）8、一付标准螺栓应配有平垫、弹簧垫，并且弹簧垫应放在螺母之下平垫之上。
（√）9、螺栓拧紧后应露2～6牙。
（√）10、安装前要检查电器元件的型号规格与图纸是否一致。
（√）11、安装电器元件时应先阅读其产品说明书，并按说明书要求安装，有飞弧距离要求的要满足要求（√）。
12、电器元件安装只要附合工艺守则要求可以不考虑用户现场接线、维修是否方便、安全、可行。
（×）13、元件安装板不得有尖角、毛刺。
（√）B、二次配线工艺：1、TMY代表铝母线。
（×）2、BVR代表多股铜芯线。
（√）3、铜芯线电流一定要大于或略大于回路电流。
（√）4、低压断路器所配的导线规格按断路器的框架电流选。
（×）5、零线、接地线在通常情形下不带，电其紧固螺栓可以不配弹簧垫。
（×）6、A、B、C相着色颜色分别是：黄、绿、红。
（√）7、零线N着黄绿色相间。
（×）8、在柜前观察，相序垂直排列为：下（A）相、中（B）相、上（C）相。
（×）9、在柜前观察，相序水平排列为：右（A）相、中（B）相、左（C）相。
（×）10、在柜前观察，相序前后排列为：前（A）相、中（B）相、后（C）相。
（×）11、当A、B、C三相用同一颜色导线走线时，应在线端头套上与相序颜色相同的热宿管。
（√）12、铜芯线下料长度按实测长度预多100mm。
（×）13、铜芯线与母线联接需要通过铜耳或过渡铜片或在母线上钻孔联接。
（√）14、低压抽屉柜抽屉内全部采用硬芯铜芯线。
（×）15、过门线必须采用硬芯铜芯线。
（×）16、下线不够长时，可以做接头。
（×）17、线号管打错可以用园珠笔修改后继续使用。
（×）18、电器元件每个接点最多只允许有两个接头，两接头间加一平垫。
（√）19、二次线接至一次线上时必须通过过渡铜片联结。
（√）20、配电柜的门、表板等活动件上没装有元器件，就不必与柜体采取过门接地线连接。
（×）21、0.4 kV低压柜二次线与一次母线之间的距离≥8mm。
（×）22、10kV高压柜二次线与一次母线之间的距离≥12mm。
（×）23、35kV高压柜二次线与一次母线之间的距离≥300mm。
（√）24、当导线需用电烙铁焊接时，直接用焊锡进行焊接。
（×）C、电器元件代号、型号规格：1、电器图中AC代表交流。
（√）2、电器图中DC代表交流。
（×）3、电器代号A代表电压，V代表电流。
