低压成套设备二次线工艺规范

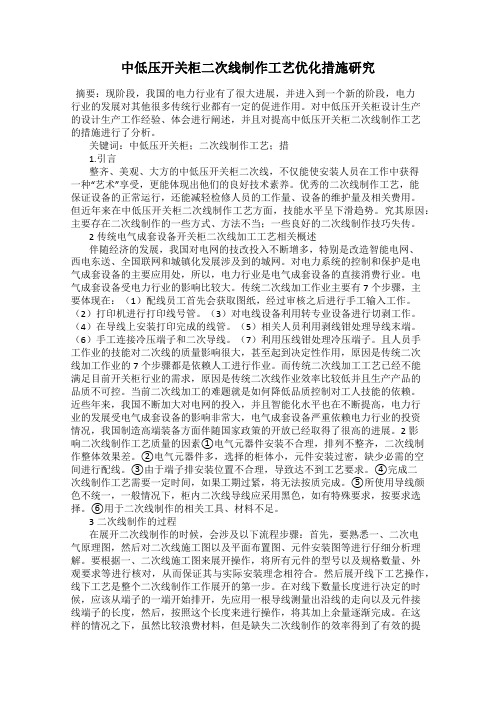

中低压开关柜二次线制作工艺优化措施研究摘要：现阶段，我国的电力行业有了很大进展，并进入到一个新的阶段，电力行业的发展对其他很多传统行业都有一定的促进作用。

对中低压开关柜设计生产的设计生产工作经验、体会进行阐述，并且对提高中低压开关柜二次线制作工艺的措施进行了分析。

关键词：中低压开关柜；二次线制作工艺；措1.引言整齐、美观、大方的中低压开关柜二次线，不仅能使安装人员在工作中获得一种“艺术”享受，更能体现出他们的良好技术素养。

优秀的二次线制作工艺，能保证设备的正常运行，还能减轻检修人员的工作量、设备的维护量及相关费用。

但近年来在中低压开关柜二次线制作工艺方面，技能水平呈下滑趋势。

究其原因：主要存在二次线制作的一些方式、方法不当；一些良好的二次线制作技巧失传。

2传统电气成套设备开关柜二次线加工工艺相关概述伴随经济的发展，我国对电网的技改投入不断增多，特别是改造智能电网、西电东送、全国联网和城镇化发展涉及到的城网。

对电力系统的控制和保护是电气成套设备的主要应用处，所以，电力行业是电气成套设备的直接消费行业。

电气成套设备受电力行业的影响比较大。

传统二次线加工作业主要有7个步骤，主要体现在：（1）配线员工首先会获取图纸，经过审核之后进行手工输入工作。

（2）打印机进行打印线号管。

（3）对电线设备利用转专业设备进行切剥工作。

（4）在导线上安装打印完成的线管。

（5）相关人员利用剥线钳处理导线末端。

（6）手工连接冷压端子和二次导线。

（7）利用压线钳处理冷压端子。

且人员手工作业的技能对二次线的质量影响很大，甚至起到决定性作用，原因是传统二次线加工作业的7个步骤都是依赖人工进行作业。

而传统二次线加工工艺已经不能满足目前开关柜行业的需求，原因是传统二次线作业效率比较低并且生产产品的品质不可控。

当前二次线加工的难题就是如何降低品质控制对工人技能的依赖。

近些年来，我国不断加大对电网的投入，并且智能化水平也在不断提高，电力行业的发展受电气成套设备的影响非常大，电气成套设备严重依赖电力行业的投资情况，我国制造高端装备方面伴随国家政策的开放已经取得了很高的进展。

高低压成套设备装配工艺规程
1.装配工先将安装板、梁按图纸要求与检验合格的的柜体连接紧固。

2.装配工按技术图纸要求，将真空断路器、刀开关、万能式断路器、塑料外壳式
断路器（用户开关）、电流表、电压表、功率因数表、转换开关、指示灯、按钮等元器件安装到相应位置，安装时，紧固螺栓的紧固力矩要与该型号螺栓的要求相适应。

各种开关和元器件的安装要求横平竖直，排列整齐，位置与间隔距离符合图纸要求。

3.制作的母线排要先进行试装配，保证连接方便。

各相之间电气间隙符合技术要
求，制作安装过程执行《母线加工工艺规程》。

4.装配工按照图纸要求进行二次线的配制，配制过程执行《二次线配制工艺规
程》，线号要用专用的线号打印机打印。

5.二次线配制完成后，要按图纸用万用表逐一进行检查通断情况并检查各紧固件
的紧固情况。

6.装配工对一次母线按图纸要求逐一检查核对，对母线框和各种绝缘件逐一检查
爬电距离是否符合技术要求。

7.装配工逐一检查安装板、梁与柜体的连接是否可靠，仪表安装门是否与柜体用
用黄绿两色导线连接好，以确保接地电阻符合要求。

8.装配工装配好的配电柜清理完柜内垃圾后交由试验员进行出厂前通电检查。

8.1检查信号灯是否正常显示。

8.2检查电流表电压表是否正常显示。

8.3检查个转换开关是否正常工作，有无反接情况。

8.4检查各动作元器件是否正常动作。

8.5检查各个闭锁机构是否正常闭锁。

8.6检查各个标签是否位置正确。

8.7检查各个元器件是否有少装、错装，型号是否正确。

二次配线工艺规程适用范围：适用于高低压开关柜、动力箱和三箱（配电箱、计量箱、端子箱）的二次配线。

2二次回路绝缘导线和电缆的一般要求：2.1二次回路绝缘导线和控制电缆的工作电压不应低于500V。

2.2测量、控制、保护回路除断路器电磁合闸线圈外，应采用铜芯控制电缆和绝缘导线，在其它情况下，当所有室内设备、仪表和端子上装有专用于连接铝芯的电缆和绝缘导线。

2.3按机械强度要求，采用的电缆芯或绝缘导线最小截面为：连接强电端子的铜线不小于1.5mm2；铝线不应小于2.5mm2；连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于0.5 mm2。

2.4绝缘导线和电缆芯截面的选择还应符合下列要求：a) 电流回路：电流测量回路应保证表计工作在规定的准确度范围内，保护回路应保证电流互感器工作在10%误差范围内。

b) 电压回路：由电压互感器到计费用电表的电压损失不应超过0.5%额定电压，在正常负荷下，电压互感器到测量仪表的电压损失不应超过额定电压的1~3%，当全部保护装置和仪表工作（即电压互感器负荷最大）时，电压互感器到保护和自动屏的电压损失不应超过额定电压的3%。

c) 控制回路：在正常最大负荷时，控制母线至各设备的电压损失，不应超过额定电压的10%。

d) 绝缘导线和电缆可能受到油浸的地方，应采用耐油绝缘导线和电缆。

3屏内的接线要求：3.1屏的内部连接导线，一般采用塑料绝缘铜芯导线。

3.2安装在干燥房间里的屏，其内部接线可采用无防护层的绝缘导线，该导线能在表面经防腐处理的金属屏上直接敷设。

3.3屏内同一安装单位各设备之间的连线，一般不经过端子排。

3.4接到端子和设备上的绝缘导线和电缆应有标记。

4工艺准备4.1看懂图纸、标准、仔细考虑布线方案。

4.2根据任务性质和产品技术要求，领用与图纸要求相符合的导线品种。

4.3领取按需要数量的安装零件，如接线板夹、压板、紧固件等。

4.4核对二次回路的电器元件是否备齐，型号规格是否相符。

电气装配工艺规程完整为了确保低压成套开关设备产品装配有序、规范，保证装配质量，本企业制定了本工艺规程。

本规程适用于本企业低压成套开关设备产品的电气装配工艺流程。

工艺流程包括装配前准备、电器件装配、次配线、二次配线、接地保护电路的连接、仪表校对及电器元件整定、出厂检验、装订铭牌加施标志、包装入库（出厂）。

在整个工艺流程中，要求工人具有良好的工作惯，如自检、互检、报检等。

在装配前，还需要熟悉装配图、电气原理图和二次线路图，了解清楚产品的结构形式与用图，熟悉元器件的性能技术参数，确定安装工序和次序。

同时，还需要检查各部件尺寸及开孔等是否与图纸相符合，领用电器元件、母排、绝缘导线、绝缘支撑件等所需元件和材料，检查器件、绝缘导线、绝缘支撑件的外观有否损伤，其规格型号、电压等级、电流容量等是否与图纸符合。

在安装各种不同规格和用途的元器件时，除应满足有关国家标准的规定外，尚须符合元件本身的技术要求，否则就不能保证其安全运行。

同时，还需要阅读各电器元件的安装使用说明书，明确其安装步骤及注意事项。

在工序过程中，要进行自检、互检和报检，发现电器元件、母线、绝缘导线和绝缘支撑件的不合格情况，应及时报告检验员。

工具设备和检验依据要符合要求，工序检验记录要做好。

对于多台开关排列的开关柜组，如GCS/KYN28A-12这种柜型在排列之前需要注意排列的方向与顺序。

最后，在出厂前，还需要进行出厂检验、装订铭牌加施标志、包装入库等工作。

整个工艺流程需要严格遵守本工艺规程和相关标准，确保低压成套开关设备产品的质量。

只有通过接地才能确保安全。

在安装电器元件时，需要注意以下几点：首先，要阅读装配图，明确每个电器元件的安装位置和隔离距离。

对于一些开关，如DW15断路器，应保证足够的间隔距离，以防止电弧引起的短路现象。

同时，发热元件的安装也需要考虑到对相邻元件的影响。

其次，电器元件应可靠固定，经常受到振动的元件，应采取防松措施。

设备投入运行后，需要定期维护，不能因元件安装位置的不妥造成维修的困难。

高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。

在高低压成套电气设备的安装中，接线是重要的一环。

本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。

一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。

在工矿企业、供电所、房地产和大型商场等各类场合都有应用。

二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。

高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。

高压主电路一般选择10KV和35KV电压等级两种。

2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。

3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。

4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。

5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。

三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。

1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。

变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。

2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。

低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。

高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。

同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。

要学会看懂、领会有关的图纸。

图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。

从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。

在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。

要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。

（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。

质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。

在日常工作中要有一个比较合理的、完整的装配接线计划。

电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。

这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

二次配线工艺守则1、适用围本工艺适用于本厂生产的高、低压成套开关设备等辅助回路的配线。

2、辅助回路的配线工艺要求2.1用于连接辅助回路的导线，一律采用BV、BVR型铜芯塑料绝缘线（下文简称导线）2.2选用辅助回路的导线时，其最小截面为1.5平方毫米，连接电子器件的小电流，低电平电路时，允许采用小于1.5平方毫米的导线。

但不论采用那种导线，都不得采用虎钳、钢丝钳等强行拉直，以免改变导线截面、强度等指标。

2.4辅助回路行线时，其色法的规定应参照GB2681国家标准，设备部敷设用黑色，安全用接地线用黄绿双色线。

2.3所选用的导线绝缘层不得有褪色老化等现象，导线在弯曲敷设后，绝缘层不允许开裂及操作。

2.5辅助回路导线的配置应做到牢固可靠,横平竖直,层次分明,整齐美观,便于维修,除必要的弯曲敷设处,不准歪斜、扭曲。

2.6辅助回路的导线上端裸露部分之间及导线上端裸露部分与金属骨架的电器间隙不小于6～10毫米，爬电距离不小于8-12.5㎜（GB7251 6.1.2.1 表2）2.7辅助回路的导线及线束，不准在导电部件上敷设，也不准直接敷设在金属铁板上，导线及线束穿插越金属孔时应在金属孔上装绝缘套或在导线及线束上缠绕塑料带或套塑料管，但不允许从母线相间或安装孔中穿越，导线及线束在敷设途中如遇金属障碍应加以弯曲越过，中间保持4毫米以上距离。

2.8门与柜体之间的连接线俗称过门线,过门线必须采用BVR型铜芯塑料软线,过门线要留有足够的长度,一般能使门顺利打开关大于90°,过时装店线在开门过程中不擦门框、过门线线束要用塑料带或缠线管紧密包扎，以防松散，连接线束的两端要有固定点。

2.9辅助回路的线束或单线的固定，可采用两种方法：2.9.1在线束上包塑料带后用铝皮夹（钢精扎头）固定（或用BV型1.5平方毫米塑料绝缘线固定）要求包扎紧密，固定牢固，固定间距、横间距离不得大于120毫米，纵向距离不得大于150毫米。

2.9.2用聚丙稀缠绕管包扎经上述两种方法扎好的线束均应用绝缘胶木线夹固定，固定间距横向不得大于300毫米，纵向不得大于400毫米，固定点均应分布均匀。
