砖墙细部构造

形考任务2一、判断题1.在非砖混结构中，墙体可能是承重构件，也可能是围护构件。

（√）2.加气混凝土砌块多用于承重墙及框架结构的填充墙。

（×）3.石材墙主要用于山区或石材产区的低层建筑中。

（√）4.墙体设计时，在热工方面没有具体要求。

（×）5.隔墙是填充墙的一种特殊形式。

（×）6.为保证墙体的耐久性，满足各构件的使用功能要求及墙体与其他构件的连接，应在相应的位置进行构造处理，这就是墙体的细部构造。

（√）7.砖墙的细部构造主要包括墙脚（勒脚、墙身防潮层、踢脚、散水等）、窗台、过梁、墙身加固措施等。

（√）8.勒脚是内墙身接近室外地面处的表面保护和饰面处理部分。

（×）9.在墙身中设置防潮层的作用是提高建筑物的耐久性，保持室内干燥卫生。

（√）10.墙体水平防潮层选用的材料有防水卷材（油毡）、防水砂浆和配筋细石混凝土。

（√）11.根据幕墙玻璃和结构框架的不同构造方式和组合形式，又可分为明框式、半隐框式和隐框式三种。

（√）12.外挂墙板与主体结构应采用合理的连接节点，以保证荷载传递路径简捷，符合结构的计算假定。

（√）13.作为水平方向的分隔构件，楼板层需要具有一定的防火、隔声和防潮、防水能力。

（×）14.木楼板具有自重轻、构造简单、耐火、耐久、隔声等优点，但为节约木材，目前已很少采用。

（×）15.钢筋混凝土楼板强度高，刚度好，有较强的耐久性能和防火性能，具有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。

（√）16.压型钢板组合楼板主要用于大空间、高层民用建筑和大跨度工业厂房中。

（√）17.楼地层设计时，只需考虑安全要求，不用考虑经济要求。

（×）18.预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制做，然后再运到施工现场装配而成的钢筋混凝土楼板。

（√）19.当长边与短边之比大于3时，楼板在长边方向都挠曲，即荷载沿长边方向传递，按双向板计算。

（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。

墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。

1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。

由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。

因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。

吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。

a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。

1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。

当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。

当内墙两侧地面出现高差时，还应设竖向防潮层。

墙身防潮层的位置如图3—2所示。

图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。

此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。

第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。

第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。

如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。

图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。

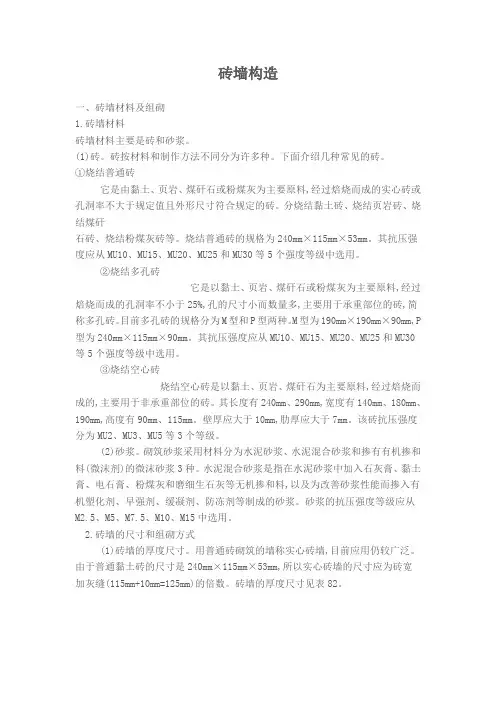

砖墙构造一、砖墙材料及组砌1.砖墙材料砖墙材料主要是砖和砂浆。

(1)砖。

砖按材料和制作方法不同分为许多种。

下面介绍几种常见的砖。

①烧结普通砖它是由黏土、页岩、煤矸石或粉煤灰为主要原料,经过焙烧而成的实心砖或孔洞率不大于规定值且外形尺寸符合规定的砖。

分烧结黏土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。

烧结普通砖的规格为240mm×115mm×53mm。

其抗压强度应从MU10、MU15、MU20、MU25和MU30等5个强度等级中选用。

②烧结多孔砖它是以黏土、页岩、煤矸石或粉煤灰为主要原料,经过焙烧而成的孔洞率不小于25%,孔的尺寸小而数量多,主要用于承重部位的砖,简称多孔砖。

目前多孔砖的规格分为M型和P型两种。

M型为190mm×190mm×90mm,P 型为240mm×115mm×90mm。

其抗压强度应从MU10、MU15、MU20、MU25和MU30等5个强度等级中选用。

③烧结空心砖烧结空心砖是以黏土、页岩、煤矸石为主要原料,经过焙烧而成的,主要用于非承重部位的砖。

其长度有240mm、290mm,宽度有140mm、180mm、190mm,高度有90mm、115mm。

壁厚应大于10mm,肋厚应大于7mm。

该砖抗压强度分为MU2、MU3、MU5等3个等级。

(2)砂浆。

砌筑砂浆采用材料分为水泥砂浆、水泥混合砂浆和掺有有机掺和料(微沫剂)的微沫砂浆3种。

水泥混合砂浆是指在水泥砂浆中加入石灰膏、黏土膏、电石膏、粉煤灰和磨细生石灰等无机掺和料,以及为改善砂浆性能而掺入有机塑化剂、早强剂、缓凝剂、防冻剂等制成的砂浆。

砂浆的抗压强度等级应从M2.5、M5、M7.5、M10、M15中选用。

2.砖墙的尺寸和组砌方式(1)砖墙的厚度尺寸。

用普通砖砌筑的墙称实心砖墙,目前应用仍较广泛。

由于普通黏土砖的尺寸是240mm×115mm×53mm,所以实心砖墙的尺寸应为砖宽加灰缝(115mm+10mm=125mm)的倍数。

砖墙细部构造
所属分类：数据/知识/短文-> 工程造价-> 其他
资料来源：互联网编制日期：2011-9-9 点击:216

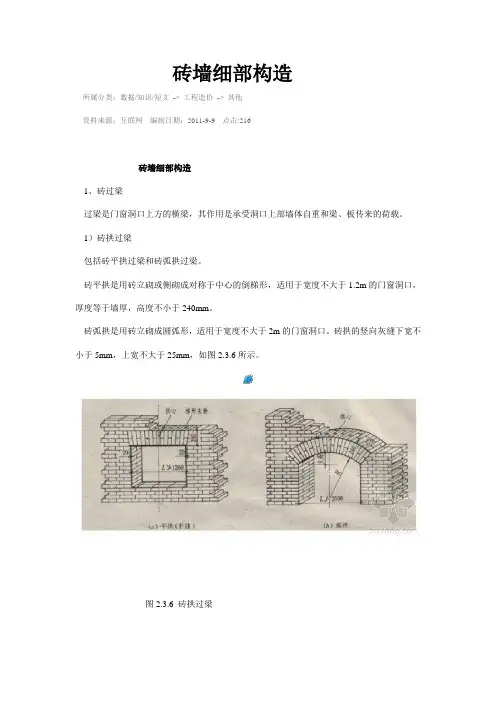

砖墙细部构造
1、砖过梁
过梁是门窗洞口上方的横梁，其作用是承受洞口上部墙体自重和梁、板传来的荷载。

1）砖拱过梁
包括砖平拱过梁和砖弧拱过梁。

砖平拱是用砖立砌或侧砌成对称于中心的倒梯形，适用于宽度不大于1.2m的门窗洞口，厚度等于墙厚，高度不小于240mm。

砖弧拱是用砖立砌成圆弧形，适用于宽度不大于2m的门窗洞口。

砖拱的竖向灰缝下宽不小于5mm，上宽不大于25mm，如图2.3.6所示。

图2.3.6 砖拱过梁
2）钢筋砖过梁
钢筋砖过梁施工程序：
①先在洞口内支底模，底模较洞口低30mm
②模板上抹1∶3水泥砂浆30厚
③摆设Φ6~Φ8筋3根，钢筋末端伸入墙内不小于250mm并设弯钩。

④上方砌砖4~6皮高度范围砂浆等级不低于M5
⑤待砂浆凝固后，拆除底模即可。

钢筋砖过梁适用不大于2m洞口,施工简便，应用较广泛。

2、零星砌体
与墙体相关的零星细部构造有窗台虎头砖、窗套线、凹凸线、挑檐与基座、窗眉等。

土建篇：砖墙的细部构造1.墙脚墙脚是指基础以上靠近室内、外地面的墙段。

它包括勒脚、踢脚、墙身水平防潮层和散水等部分。

1）勒脚勒脚是外墙外侧与室外地面接近的部位。

其作用主要有：保护墙身避免外界雨雪侵蚀而破坏；加固墙身防止受外界机械碰撞而受损；装饰墙身美化立面效果。

勒脚的高度确定主要应考虑使用功能和立面造型等特点。

为保证防潮，并考虑机械碰撞的影响，勒脚至少应高过水平防潮层。

勒脚的构造做法通常有抹灰、贴面或石砌等几种。

2）散水勒脚下端沿外墙四周地面设置的向外倾斜的防水构造，称为散水或护坡。

其主要作用是防止雨水、室外地面水及屋檐滴水对墙基的侵蚀。

散水需有一定的排水坡度，一般为2％ ~ 5％。

散水的宽度主要与屋顶排水方式有关。

对于有组织排水，散水宽度一般为600～1000mm.对于无组织排水，当设有明沟时，檐口滴水中心与明沟竖向对齐；当不设明沟时，散水宽度比屋顶挑檐宽出200mm.散水与明沟的构造做法通常有砖铺、块石、混凝土散水等。

3）防潮层墙身防潮层的作用是阻断毛细水，保持墙身干燥。

防潮层位置确定主要有以下几种情况：a．当室内地面垫层采用不透水材料（如混凝土）时，其位置应设在室外地面以上，室内地面垫层高度范围内，一般在室内地面下60mm处；b．当室内地面垫层采用透水材料（如灰土、碎砖）时，其位置应平齐或高于室内地面60mm处；c．当内墙两侧地面出现高差，或外墙是地下室墙时，应在墙身内设置高低两道水平防潮层和一道垂直防潮层。

防潮层做法通常有柔性防潮和刚性防潮两大类。

柔性防潮材料主要选用各种卷材；刚性防潮材料主要选用防水砂浆防潮和细石混凝土防潮。

2.窗台窗台按位置不同分为外窗台和内窗台。

外窗台是用以排除窗外侧流下的雨水，保护墙面；内窗台是用以排除窗内侧的冷凝水，并防止内墙面被撞坏且便于清洗。

窗台按其构造方式不同有悬挑窗台和不悬挑窗台。

悬挑窗台可用于外窗台或内窗台，外窗台的形式常与立面处理相结合，可做成单个窗台、通长窗台、窗套等。
