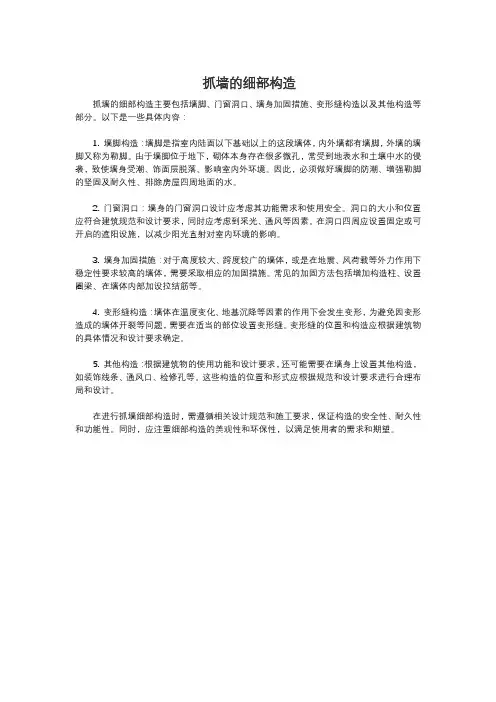

抓墙的细部构造
抓墙的细部构造主要包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等部分。
以下是一些具体内容:
1. 墙脚构造:墙脚是指室内陆面以下基础以上的这段墙体,内外墙都有墙脚,外墙的墙脚又称为勒脚。
由于墙脚位于地下,砌体本身存在很多微孔,常受到地表水和土壤中水的侵袭,致使墙身受潮、饰面层脱落、影响室内外环境。
因此,必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
2. 门窗洞口:墙身的门窗洞口设计应考虑其功能需求和使用安全。
洞口的大小和位置应符合建筑规范和设计要求,同时应考虑到采光、通风等因素。
在洞口四周应设置固定或可开启的遮阳设施,以减少阳光直射对室内环境的影响。
3. 墙身加固措施:对于高度较大、跨度较广的墙体,或是在地震、风荷载等外力作用下稳定性要求较高的墙体,需要采取相应的加固措施。
常见的加固方法包括增加构造柱、设置圈梁、在墙体内部加设拉结筋等。
4. 变形缝构造:墙体在温度变化、地基沉降等因素的作用下会发生变形,为避免因变形造成的墙体开裂等问题,需要在适当的部位设置变形缝。
变形缝的位置和构造应根据建筑物的具体情况和设计要求确定。
5. 其他构造:根据建筑物的使用功能和设计要求,还可能需要在墙身上设置其他构造,如装饰线条、通风口、检修孔等。
这些构造的位置和形式应根据规范和设计要求进行合理布局和设计。
在进行抓墙细部构造时,需遵循相关设计规范和施工要求,保证构造的安全性、耐久性和功能性。
同时,应注重细部构造的美观性和环保性,以满足使用者的需求和期望。
墙体细部构造实践报告咱这回啊,就好好讲讲这墙体细部构造的实践情况。
先说这开始之前,那可得做好充分的准备工作。
各种工具、材料都得备齐喽,像测量工具、砌墙的砖头、水泥、沙子啥的,一个都不能少。
而且还得把场地收拾干净,清清爽爽的,好干活儿。
真正动手的时候,先从基础部分开始。
这基础得打得扎实,就像盖房子得先把地基弄牢固一样。
我们特别注意了基础的深度和宽度,严格按照设计要求来,一点儿也不敢马虎。
在砌砖的时候,砖与砖之间的缝隙要均匀,灰浆得饱满,这样墙体才能结实。
说到墙体的转角和交接处,那更是关键的地方。
得保证砖头交错搭接,增加墙体的稳定性。
还有门窗洞口周边,也得加强处理,安上预制的过梁,免得日后出现裂缝啥的。
在砌墙的过程中,还得时不时地用水平仪和铅垂线测量一下,看看墙体是不是垂直平整。
要是歪了斜了,那可就麻烦啦。
就好比一个人走路,得走得直溜,不能东倒西歪的。
说到墙体的防潮层,那也是不能忽视的。
我们按照要求,在合适的位置铺设了防潮材料,防止地下的潮气渗进墙里。
这就好比给墙体穿上了一层防水的衣服,保护它不受潮气的侵害。
另外,墙体上的各种预埋件和预留孔洞也都得精心处理。
比如说电线的线槽、水管的孔洞,位置得准,尺寸得合适。
不然等后期安装的时候,发现不对劲儿,那可就又得返工,费事儿又费钱。
这实践过程中啊,也遇到了一些问题。
有时候灰浆调配得不好,太稀或者太稠,都影响施工质量。
还有就是砌墙的速度没掌握好,导致部分墙体干得不均匀。
不过好在,发现问题后,我们及时调整,请教了有经验的师傅,总算是把问题都解决了。
通过这次墙体细部构造的实践,真是学到了不少实实在在的东西。
明白了每一个小细节都关乎着墙体的质量和稳定性,一点儿都不能马虎。
就像过日子,每一个小环节都得认真对待,才能把日子过得红火。
也深深体会到了建筑工人的不容易,他们凭着自己的手艺和经验,一砖一瓦地盖起了高楼大厦。
(一)墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接,应在相应的位置进行构造处理。
墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。
1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体,内外墙都有墙脚,外墙的墙脚又称为勒脚。
由于墙脚位于地下,砌体本身存在很多微孔,常受到地表水和土壤中水的侵袭,致使墙身受潮、饰面层脱落、影响室内外环境。
因此,必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位,如加气混凝土砌块等。
a)墙身防潮墙身防潮的方法是在墙脚铺设防潮层,防治土壤和地面水渗入砖墙体。
1)防潮层的位置当室内地面垫层为混凝土等密实材料时,防潮层的位置应设在垫层范围内,低于室内地面60mm处,同时还应至少室外地坪150mm,防止雨水溅湿墙面。
当室内地面垫层为透水材料(如炉渣、碎石等),水平防潮层的位置应平齐或高于室内地面处。
当内墙两侧地面出现高差时,还应设竖向防潮层。
墙身防潮层的位置如图3—2所示。
图3—2 墙身防潮层的位置2)防潮层的构造做法(如图3—3、3--4所示)墙身水平防潮层的构造做法常用的有以下三种:第一,防水砂浆防潮层,采用1:2水泥砂浆加水泥用量3%~5%防水剂,厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。
此种做法构造简单,但砂浆开裂或不饱满时影响防潮效果。
第二,细石混凝土防潮层,采用60mm厚的细石混凝土带,内配三根φ6钢筋,其防潮性能好。
第三,油毡防潮层,先抹20mm厚水泥砂浆找平层,上铺一毡二油,此种做法防水效果好,但有油毡隔离,削弱了砖墙的整体性,不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料(如条石或混凝土等),或设有钢筋混凝土地圈梁时,可以不设防潮层。
图3—3 水平防潮层的做法(a)油毡防潮层(b)防水砂浆防潮层(c)防水砂浆砌砖(d)细石混凝土防潮层图3—4 垂直防潮层的做法b)勒脚构造勒脚是外墙的墙脚,和内墙脚一样,受土壤中水分的侵蚀,应作相同的防潮层。
