各种空调送风方式区别
- 格式:pdf
- 大小:874.88 KB
- 文档页数:8

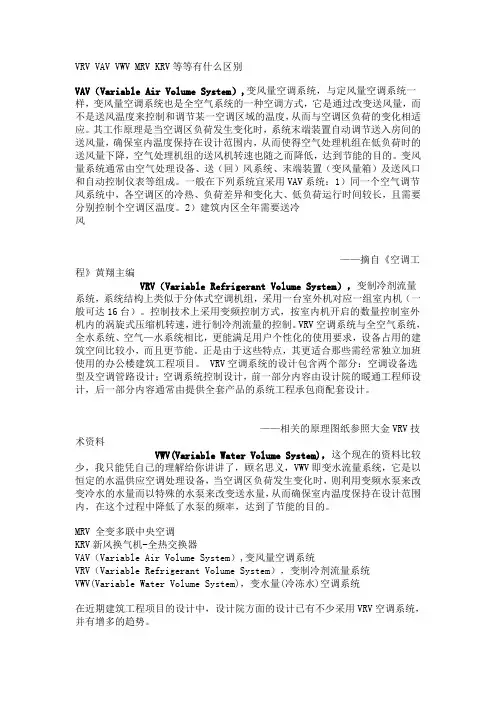

VRV VAV VWV MRV KRV等等有什么区别VAV(Variable Air Volume System),变风量空调系统,与定风量空调系统一样,变风量空调系统也是全空气系统的一种空调方式,它是通过改变送风量,而不是送风温度来控制和调节某一空调区域的温度,从而与空调区负荷的变化相适应。
其工作原理是当空调区负荷发生变化时,系统末端装置自动调节送入房间的送风量,确保室内温度保持在设计范围内,从而使得空气处理机组在低负荷时的送风量下降,空气处理机组的送风机转速也随之而降低,达到节能的目的。
变风量系统通常由空气处理设备、送(回)风系统、末端装置(变风量箱)及送风口和自动控制仪表等组成。
一般在下列系统宜采用VAV系统:1)同一个空气调节风系统中,各空调区的冷热、负荷差异和变化大、低负荷运行时间较长,且需要分别控制个空调区温度。
2)建筑内区全年需要送冷风——摘自《空调工程》黄翔主编VRV(Variable Refrigerant Volume System),变制冷剂流量系统,系统结构上类似于分体式空调机组,采用一台室外机对应一组室内机(一般可达16台)。
控制技术上采用变频控制方式,按室内机开启的数量控制室外机内的涡旋式压缩机转速,进行制冷剂流量的控制。
VRV空调系统与全空气系统,全水系统、空气—水系统相比,更能满足用户个性化的使用要求,设备占用的建筑空间比较小,而且更节能。
正是由于这些特点,其更适合那些需经常独立加班使用的办公楼建筑工程项目。
VRV空调系统的设计包含两个部分:空调设备选型及空调管路设计;空调系统控制设计,前一部分内容由设计院的暖通工程师设计,后一部分内容通常由提供全套产品的系统工程承包商配套设计。
——相关的原理图纸参照大金VRV技术资料VWV(Variable Water Volume System),这个现在的资料比较少,我只能凭自己的理解给你讲讲了,顾名思义,VWV即变水流量系统,它是以恒定的水温供应空调处理设备,当空调区负荷发生变化时,则利用变频水泵来改变冷水的水量而以特殊的水泵来改变送水量,从而确保室内温度保持在设计范围内,在这个过程中降低了水泵的频率,达到了节能的目的。
空调的送风功能空调的送风功能是指空调通过送风机将处理过的空气送入室内,为人们提供舒适的室内环境。
空调的送风功能是实现空调温度调节、湿度调节等功能的基础。
空调的送风功能可以分为自然风和强制送风两种模式。
自然风模式是指空调通过送风机将室外新鲜空气排入室内,实现空气流通。
这种模式下,空调不进行温度调节和湿度调节,只通过循环送风来改善室内空气质量。
自然风模式适用于天气温暖、湿度适中的情况,可以减少能源消耗,提高室内空气质量。
强制送风模式是指空调通过送风机将室内空气吹到不同的位置,改变室内空气的流动方向和速度,以达到温度和湿度调节的目的。
强制送风模式适用于天气炎热、潮湿或者需要快速降温的情况。
通过送风机吹送的室内空气可以在短时间内调节室内温度,让人们感到清凉舒适。
在强制送风模式下,空调的送风功能还可以细分为上、下送风和左、右送风两种方式。
上、下送风是指通过送风机将室内空气从上方或下方吹向人体。
这种方式可以实现整体空气温度的均衡分布,减少室内温差,提高舒适度。
在夏季炎热时,上送风可以让人们感到凉爽,提高室内空气的流通效果;在冬季寒冷时,下送风可以保持热空气向下循环,提高室内空气的温暖程度。
左、右送风是指通过送风机将室内空气从左侧或右侧吹向人体。
这种方式可以调节室内空气流动的方向和速度,满足人们不同的需求。
在夏季使用时,左送风和右送风可以避免直接吹向人体而造成不适,减少风的刺激感;在冬季使用时,左送风和右送风可以改变室内空气的流动速度,实现温度均衡。
总之,空调的送风功能是实现空调温度调节、湿度调节等功能的基础,通过选择适当的送风模式和方向,可以为人们提供清凉舒适的室内环境。
同时,合理使用空调的送风功能也可以提高空调的能源利用效率,减少能源消耗。

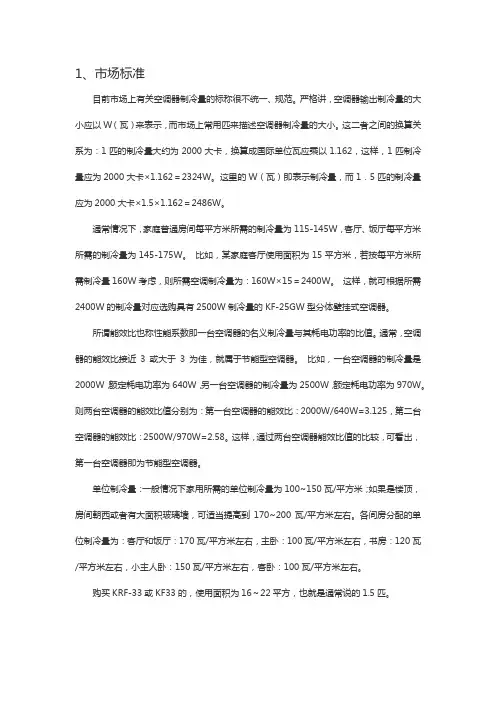

1、市场标准目前市场上有关空调器制冷量的标称很不统一、规范。
严格讲,空调器输出制冷量的大小应以W(瓦)来表示,而市场上常用匹来描述空调器制冷量的大小。
这二者之间的换算关系为:1匹的制冷量大约为2000大卡,换算成国际单位瓦应乘以1.162,这样,1匹制冷量应为2000大卡×1.162=2324W。
这里的W(瓦)即表示制冷量,而1.5匹的制冷量应为2000大卡×1.5×1.162=2486W。
通常情况下,家庭普通房间每平方米所需的制冷量为115-145W,客厅、饭厅每平方米所需的制冷量为145-175W。
比如,某家庭客厅使用面积为15平方米,若按每平方米所需制冷量160W考虑,则所需空调制冷量为:160W×15=2400W。
这样,就可根据所需2400W的制冷量对应选购具有2500W制冷量的KF-25GW型分体壁挂式空调器。
所谓能效比也称性能系数即一台空调器的名义制冷量与其耗电功率的比值。
通常,空调器的能效比接近3或大于3为佳,就属于节能型空调器。
比如,一台空调器的制冷量是2000W,额定耗电功率为640W,另一台空调器的制冷量为2500W,额定耗电功率为970W。
则两台空调器的能效比值分别为:第一台空调器的能效比:2000W/640W=3.125,第二台空调器的能效比:2500W/970W=2.58。
这样,通过两台空调器能效比值的比较,可看出,第一台空调器即为节能型空调器。
单位制冷量:一般情况下家用所需的单位制冷量为100~150瓦/平方米;如果是楼顶,房间朝西或者有大面积玻璃墙,可适当提高到170~200瓦/平方米左右。
各间房分配的单位制冷量为:客厅和饭厅:170瓦/平方米左右,主卧:100瓦/平方米左右,书房:120瓦/平方米左右,小主人卧:150瓦/平方米左右,客卧:100瓦/平方米左右。
购买KRF-33或KF33的,使用面积为16~22平方,也就是通常说的1.5匹。

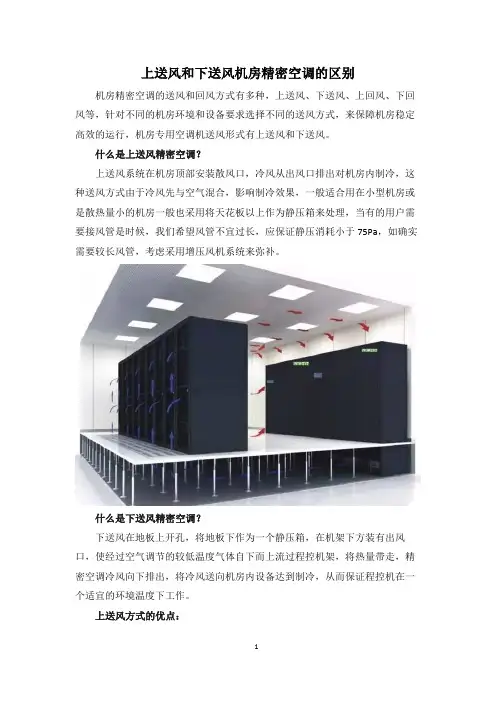

上送风和下送风机房精密空调的区别机房精密空调的送风和回风方式有多种,上送风、下送风、上回风、下回风等,针对不同的机房环境和设备要求选择不同的送风方式,来保障机房稳定高效的运行,机房专用空调机送风形式有上送风和下送风。
什么是上送风精密空调?上送风系统在机房顶部安装散风口,冷风从出风口排出对机房内制冷,这种送风方式由于冷风先与空气混合,影响制冷效果,一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理,当有的用户需要接风管是时候,我们希望风管不宜过长,应保证静压消耗小于75Pa,如确实需要较长风管,考虑采用增压风机系统来弥补。
什么是下送风精密空调?下送风在地板上开孔,将地板下作为一个静压箱,在机架下方装有出风口,使经过空气调节的较低温度气体自下而上流过程控机架,将热量带走,精密空调冷风向下排出,将冷风送向机房内设备达到制冷,从而保证程控机在一个适宜的环境温度下工作。
上送风方式的优点:(1)因为通信设备是上走线方式,机房内没设活动地板,空调机组所需加湿给水管、凝结水排管均为明布置,一旦有漏水现象,能快速发现,及时排除,消除引起机房不安全的因素。
(2)机房内没有活动地板,不易积灰,即使房间有灰尘,清理打扫很方便,从而使空调机组的过滤网使用时间长,减少维护管理的工作量。
(3)对于程控交换机房,通信设备一般多是分期分批,逐步安装的,空调设备也是与通信设备同步分批安装,通信电缆上走线的机房有利于空调设备加湿给水管、凝结水排水管的扩容建设。
上送风方式的缺点:(1)上送风的空调送风方式是由机房的上部送到通信设备,与热空气交换后,从机房的下部回到空调机组内。
机房的送风气流组织与空气流动特性相矛盾,从而使得房间最下部温度偏高,不利于通信设备的运行。
(2)根据机房的大小,空调机组送风距离的长短,空调上送风具体形式有所不同。
需要送风距离较短时,可以用消音送风帽的风口直接送到机房内,机房内的气流组织为上侧送风下侧回风方式。

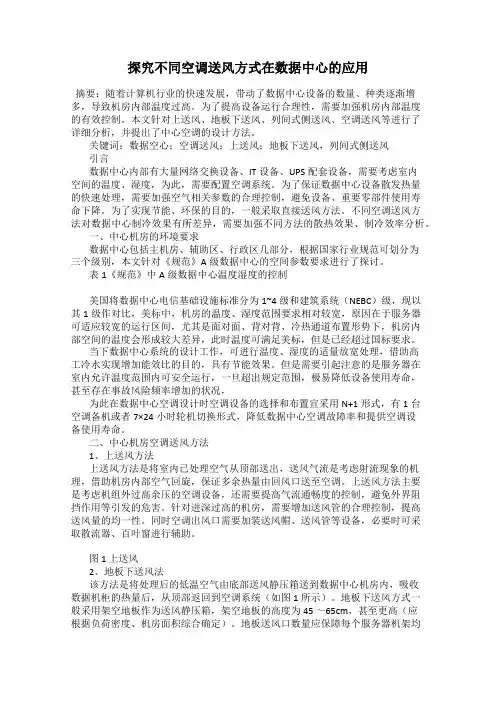

探究不同空调送风方式在数据中心的应用摘要:随着计算机行业的快速发展,带动了数据中心设备的数量、种类逐渐增多,导致机房内部温度过高。
为了提高设备运行合理性,需要加强机房内部温度的有效控制。
本文针对上送风、地板下送风、列间式侧送风、空调送风等进行了详细分析,并提出了中心空调的设计方法。
关键词:数据空心;空调送风;上送风;地板下送风,列间式侧送风引言数据中心内部有大量网络交换设备、IT设备、UPS配套设备,需要考虑室内空间的温度、湿度,为此,需要配置空调系统。
为了保证数据中心设备散发热量的快速处理,需要加强空气相关参数的合理控制,避免设备、重要零部件使用寿命下降。
为了实现节能、环保的目的,一般采取直接送风方法。
不同空调送风方法对数据中心制冷效果有所差异,需要加强不同方法的散热效果、制冷效率分析。
一、中心机房的环境要求数据中心包括主机房、辅助区、行政区几部分,根据国家行业规范可划分为三个级别,本文针对《规范》A级数据中心的空间参数要求进行了探讨。
表1《规范》中A级数据中心温度湿度的控制美国将数据中心电信基础设施标准分为1~4级和建筑系统(NEBC)级,现以其1级作对比,美标中,机房的温度、湿度范围要求相对较宽,原因在于服务器可适应较宽的运行区间,尤其是面对面、背对背、冷热通道布置形势下,机房内部空间的温度会形成较大差异,此时温度可满足美标,但是已经超过国标要求。
当下数据中心系统的设计工作,可进行温度、湿度的适量放宽处理,借助高工冷水实现增加能效比的目的,具有节能效果。
但是需要引起注意的是服务器在室内允许温度范围内可安全运行,一旦超出规定范围,极易降低设备使用寿命,甚至存在事故风险频率增加的状况,为此在数据中心空调设计时空调设备的选择和布置宜采用N+1形式,有1台空调备机或者7×24小时轮机切换形式,降低数据中心空调故障率和提供空调设备使用寿命。
二、中心机房空调送风方法1、上送风方法上送风方法是将室内已处理空气从顶部送出,送风气流是考虑射流现象的机理,借助机房内部空气回旋,保证多余热量由回风口送至空调。

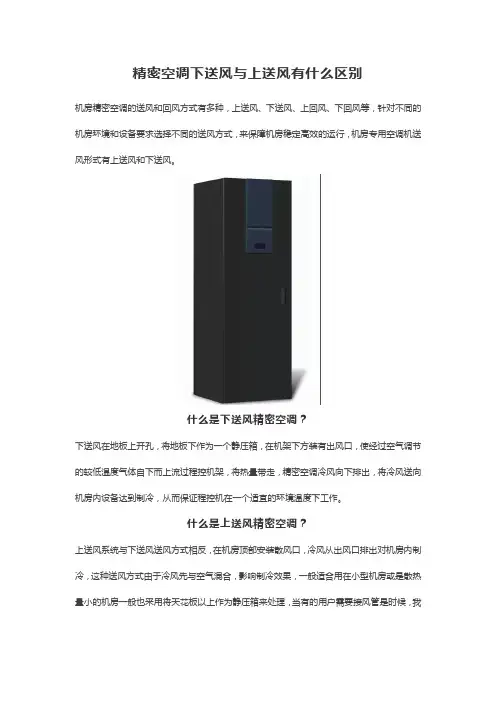

精密空调下送风与上送风有什么区别机房精密空调的送风和回风方式有多种,上送风、下送风、上回风、下回风等,针对不同的机房环境和设备要求选择不同的送风方式,来保障机房稳定高效的运行,机房专用空调机送风形式有上送风和下送风。
什么是下送风精密空调?下送风在地板上开孔,将地板下作为一个静压箱,在机架下方装有出风口,使经过空气调节的较低温度气体自下而上流过程控机架,将热量带走,精密空调冷风向下排出,将冷风送向机房内设备达到制冷,从而保证程控机在一个适宜的环境温度下工作。
什么是上送风精密空调?上送风系统与下送风送风方式相反,在机房顶部安装散风口,冷风从出风口排出对机房内制冷,这种送风方式由于冷风先与空气混合,影响制冷效果,一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理,当有的用户需要接风管是时候,我们希望风管不宜过长,应保证静压消耗小于75Pa,如确实需要较长风管,考虑采用增压风机系统来弥补。
机房精密空调上下送风的区别下送风方式的优点(1)下送风方式是将低温空气直接从底部送到通信设备内,吸收通信设备的热量后,从机房顶部回到空调机组顶部。
空调风流动方向与空气特性相一致,容易得到好的空调效果。
(2)地板下的空间比风管断面的面积要大许多,这就形成了静压箱,因此下送风方式送风均匀,整个机房区域的温差小。
(3)因为送风是在活动地板内,从而使下风的距离与上送风方式在同等条件下,所需的送风风压低,空调设备和送风噪声相对会低一些。
(4)单从空调专业的角度出发,下送风方式不需送风风管和送风口,对于设计施工来说,相对简单方便,空调设备的摆放就可以灵活的进行调整。
由于下送风将通信工艺所需的各类管线,空调专业的管线均隐藏在活动地板内,从而使得通信机房内显得整齐美观。
仅从空调专业投资来说,相对上送风而言投资会低一点。
下送风方式的缺点(1)因为活动地板主要是给通信设备布置各类通信管线用的,一些建设单位从减少消防保护区、降低气体灭火系统投资方面考虑,活动地板的净高度不到400 mm,一般在工程初期时通信设备少,管线少,且开始管线的布置也是整齐有序,能保证有足够的空间给空调送风用,随着工程的不断扩容,设备管线愈来愈多,加上后期的施工也是怎样省事怎样做,从而无法保证空调送风所需的足够面积,从而影响空调效果。
八上数学辅助线做法归纳培优(中线倍长、截长补短)一、延长、连接类1、将两块全等的直角三角形如图1摆放,其中∠DCE=∠ACB=90°,∠D=∠A.(1)求证:AB⊥DE;(2)将图中的△DCE绕点C顺时针旋转45°得到图2,AB、CD交于点N,DE、BC交于M,求证:CM=CN.2、如图,已知AD∥BC一点E为CD上一点,AE、BE分别平分∠DAB、∠CBA,(1)求证:AE⊥BE;(2)求证:DE=CE;(3)若AE=4,BE=6,求四边形ABCD的面积.3、如图所示,在△ABC中,D为BC的中点,DE⊥BC,交∠BAC的平分线AE于点E,EF⊥AB于点F,EG⊥AC交AC延长线于点G.求证:BF=CG.二、利用等腰直角三角形做垂线构造全等三角形(一线三直角)4. (1)如图1,△ABC中,∠BAC=90°,AB=AC,AE是过A点的一条直线,且B、C在AE的异侧,BD⊥AE于D,CE⊥AE于E,求证:BD=DE+CE.(2)若直线AE绕点A旋转到图2的位置时(BD<CE),其余条件不变,问BD与DE、CE的关系如何?请予以证明.5.如图,在平面直角坐标系中,将直角三角形的直角顶点放在点P(4,4)处,两直角边与坐标轴交于点A和点B.(1)求OA+OB的值;(2)将直角三角形绕点P逆时针旋转,两直角边与坐标轴交于点A和点B,求OA-OB的值.6、如图△ACB为等腰直角三角形,A(-1,0),C(1,3),求B点坐标.三、角平分线做垂线7.如图,△ABC中,BC的垂直平分线DP交∠BAC的平分线于D,垂足为P.(1)若∠BAC=60゜,求∠BDC的度数;(2)若∠BAC=α,则∠BDC=______(直接写出结果).(3)过D作DF⊥AC于F,直接写出AB、AC、AF之间的数量关系.(4)直接写出AB、AC、CF之间的数量关系.8.如图,在△ABC中,∠ABC=60°,AD、CE分别平分∠BAC、∠ACB.O为AD、CE的交点,(1)求∠AOC的度数;(2)求证:OE=OD.9.如图,在四边形OACB中,CM⊥OA于M,∠1=∠2,CA=CB.求证:(1)∠3+∠4=180゜;(2)OA+OB=2OM.四、中线倍长10、如图,在△ABC中,点O为BC的中点,点M为AB上一点,ON⊥OM交AC于N.求证:BM+CN>MN.11.如图,D为CE的中点,F为AD上一点,且EF=AC.求证:∠DFE=∠DAC.12.如图.∠C=90゜,BE⊥AB且BE=AB,BD⊥BC且BD=BC,CB的延长线交DE于F(1)求证:点F是ED的中点;(2)求证:S△ABC =2S△BEF.五、截长补短法13.如图,在△ABC中,∠BAC=120°,AD⊥BC于D,且AB+BD=DC,则∠C= .14.如图,在△ABC中,∠A=2∠C,BD平分∠ABC,求证:BC=AB+AD..15已知△ABC中,AC=BC,AD平分∠BAC交BC于D,点E为AB上一点,且∠EDB=∠B,现有下列两个结论:①AB=AD+CD②AB=AC+CD.(1)如图1,若∠C=90°,则结论成立,并证明你的结论.(2)如图2,若∠C=100°,则结论成立,并证明你的结论.16.(1)如图1,四边形ABCD中,∠A=∠C=90°,∠D=60°,AB=BC,E、F 分别在AD、CD上,且∠EBF=60°,求证:EF=AE+CF.(2)如图2,在题(1)中,若E、F分别在AD、DC的延长线上,其余条件不变,求证:AE=EF+CF.。
送风方式是指空调工作时进行空气循环的方式,一般有独立上送风、独立下送风、上下同时送风三种送风方式。
每种气流有四种不同的风速档(自动、低速、中速、高速四挡),满足不同场合的使用需求。
上送风采用管道从机房的天花板从上至下送风,适合快速降低机房温度和加湿;下送风是从机房的地板处和墙角处从下至上送风,适合快速升高机房温度和除湿。
1、气流组织的形式:上送下回方式、上送上回方式、中送风、下送风2、常见送回风口形式:侧送、散流器平送和下送、喷口送风、回风口下回风第一章机房专用精密空调特点能够充分满足机房环境条件要求的机房专用精密空调机(也称恒温恒湿空调)是在近30年中逐渐发展起来的一个新机种。
早期的机房使用舒适性空调机时,常常出现由于环境温湿度参数控制不当而造成机房设备运行不稳定,数据传输受干扰,出现静电等问题。
精密空调机,通常具有如下一些性能特点:1.1 大风量、小焓差与相同制冷量的舒适性空调机相比,机房专用精密空调机的循环风量约大一倍,相应的焓差只有一半,机房专用精密空调机运行时通常不需要除湿,循环风量较大将使得机组在空气露点以上运行,不必要像舒适性空调机那样为应付湿负荷而不得不使空气冷却到露点以下,故机组可以通过提高制冷剂的蒸发温度提高机组运行的热效率,从而提高运行的经济性。
根据经验,显热比为1.0的机组的单位制冷量的能耗仅是显热比为0.6的机组的60%左右。
同样,机房要求温湿度指标相对稳定,较大的循环风量将有利于稳定机房的温湿度指标,显然,在制冷量一定的情况下,风量的增大将导致焓差的减少,因而通常机组只能在显热比相当高的工况下运行,这恰恰与机房的负荷特点相适应。
通常舒适性空调冷负荷中有30%是为了消除潜热负荷,有70%是为了消除显热负荷。
对机房来讲,其情况却大不相同,机房主要是设备散出的显热,室内工作人员散出的热负荷及夏季进入房间的新鲜空气的热湿负荷(仅占总负荷的5%)。
并且冬季是需要加湿而不是减湿,即使在冬季机房仍需要消除热负荷,特别是程控机房更是如此。
空调常见送风方式问题的个注意事项随着生活水平的提高,越来越多的家庭和办公场所开始安装空调设备,为我们提供舒适的室内温度。
空调不仅能调节室内温度,还能通过不同的送风方式为我们带来更好的舒适感。
然而,很多人在使用空调时都没有注意到一些常见的送风方式问题,这可能会影响空调的效果和寿命。
在本文中,我将介绍一些常见的送风方式问题,并提供一些注意事项来解决这些问题。
1. 默认送风方式的问题大多数空调设备在出厂时都会默认使用某种送风方式,比如上送风或下送风。
然而,这种默认的送风方式并不一定适用于所有的情况。
不同的房间布局和使用需求可能需要不同的送风方式。
如果一味地使用默认的送风方式,可能会导致室内温度不均匀,或者造成一些特定的不适感,比如直吹风导致的头痛或感冒。
注意事项: - 在安装空调时,根据房间的布局和使用需求,调整合适的送风方式。
- 如果感觉直吹风不舒服,可以调整送风方向或使用风向扇等工具来改善送风效果。
2. 上送风与下送风的区别上送风和下送风是两种常见的送风方式,它们有着不同的特点和适用场景。
上送风:上送风是指空调将冷风从上方向下方吹送。
这种方式适用于较高的房间,可以有效地降低房间顶部的温度,并将冷风均匀分布到整个房间。
上送风还可以帮助预防屋内湿气过重的问题,避免出现潮湿和发霉的情况。
下送风:下送风是指空调将冷风从下方向上方吹送。
这种方式适用于较低的房间,可以较快地降低房间底部的温度,并将冷风迅速散布到整个房间。
下送风还可以避免直接吹向人体,减少不适感和感冒的风险。
3. 左右送风的选择除了上送风和下送风之外,一些空调设备还具有左右送风的功能。
左右送风是指空调将冷风从左侧和右侧吹送,可以增加送风的范围和均匀度。
这种方式适用于大型房间或开放式空间,可以更好地满足多个人的送风需求。
注意事项: - 在选择左右送风功能时,考虑房间布局和使用需求,以确定是否需要该功能。
- 如果左右送风不是必需的,可以选择关闭该功能以节约能源和延长空调寿命。
精密空调地板送风和上送风的区别精密空调采用地板下送风上回风机组地板下送风方式是目前数据中心空调制冷送风方式的主要形式,在金融信息中心、企业数据中心、运营商idc等数据中心中广泛使用。
模块化机房空调品牌存有可以同时实现20%~50%的节能环保,使运转费用大幅削减,而为此减少的空调设备初投资,最多两年的时间就可以归还,而整个机组的使用寿命至少存有15年。
在数据中心机房内铺设静电地板,静电地板高度为20-100cm,甚至高达2m。
将机房专用空调的冷风送到静电地板下方,形成一个很大的静压箱体,静压箱可减少送风系统动压、增加静压、稳定气流、减少气流振动等,使送风效果更理想。
再通过带孔地板将冷空气送到服务器机架上。
回风可通过机房内地板上空间或专用回风风道回风。
(地板下送风方式的优点很多,包括制冷效率较高、安装简单、安装整洁)数据机房使用地板下制冷、地板下跑线方式,由于在应用领域过程中地板下的电缆不断减少,引致地板下制冷阻塞,制冷气流组织不合理,甚至发生风短路等轻微问题,例如引致距离空调机较量的区域温度/湿度掌控正常,而距离空调机很远的区域温度偏高,无法获得有效率掌控。
在这种情况下,为了确保离端的设备获得最合适的温度控制,不得不调高温度预设点。
比如将温度预设点调高至18℃,就可以确保距离空调机离端的设备周围的温度达至24℃一下。
很似乎这将减少很多能耗。
此外,很多机房因业务特点(例如无法暂停设备运转展开调整)无法发生改变跑线,就可以减少空调设备,通过减少风量的方式去确保机房温度/湿度,而旧有空调设备的制冷量已经足够多,这存有在非常大程度上减少了机房能耗。
为了避免地板下送风阻塞问题反生,有两个方法:一是保障合理的地板高度,目前很多新建机房已经将地板高度由原来的300mm调整到400mm乃至600-1000mm,附之以合理的风量、风压配置,以及合理的地板下走线方式,可以保证良好的空调系统效率;而是采用地板下送风与走线架上走线方式。
各种空调送风方式区别
上送风、下送风方式缺点
下送风:空调将冷空气送入地板下,在机架附近的地板上开送风口,冷空气由此送出来冷却机架内的设备。
送风口的位置和数量需要仔细调整。
上送风:对于上送风方式,不管是有风管和无风管,空调送出的冷空气首先和最热的空气混合,混合后的温热空气来冷却机柜等设备。
下面推荐采用弥漫式送风方式,适合我们的机房项目。
弥漫式送风方式优点(型号为S/M X X DA)
冷空气由空调下部送出,在地板平面流动,依据流体力学原理,冷空气分布在机柜的中部和下部,在机柜周围形成冷空气的“包围”,空气受热后上升,在房间内依靠“热动力”流动。
计算机机柜在底部吸入冷空气,计算机或机柜本身的强制通风设备完成空气的循环,受热的空气由机柜上部排出。
我们在机柜上安装回风格栅,使机柜内服务器排除的热风通过服务器机柜上部的风扇吹入到空调回风格栅口回到空调回风口,形成良好的循环。
弥漫式送风空气在机房内的循环方式
相对于下送风方式,弥漫式送风方式(也可以用在不需要架空地板的机房),而单位面积的热负荷可提高10%,同时房间层高要求降低,普通房间都可以作为机房使用。
由于机柜被冷空气包围,相对于下送风方式,弥漫式送风方式下机柜的冷却效果更佳。
而对于上送风方式,弥漫式送风方式不需要风管,避免了房间的温度的不均匀的情况的发生,同时可以节能10%-20%,降低空调制冷量需求10%。
弥漫式送风方式的优势
·单位面积热负荷提高10%
·降低机房建筑层高要求节省安装费用
·节省运行费用
机组下端增加风箱
空调正前方没有障碍物,不影响送风
下送风改成前送风的
我们将所有空调回风口向上通过镀锌板加保温材料延伸到机房吊顶上,在服务器后部(热通道)上空去掉吊顶膜,更换回风百叶,使吊顶层成为热空气的回
风通路。
吊顶热通道改为单排通风格栅
新机房4台空调延伸到吊顶
空调回风口延伸到吊顶上通过吊顶上回风。
热通道通过吊顶上回风,回风格栅安装在机柜上方对应机柜风扇的位置。
上送风空调也不美观。
