力博特机房精密空调技术方案建议书艾默生网络能源有限公司2007年2月- 目录-一、艾默生精密空调配置及报价二、CM+精密空调室内室外机位置建议三、艾默生CM+精密空调产品技术资料和特点四、艾默生网络能源公司简介五、艾默生网络能源有限公司设备保修承诺六、工程与售后服务保障体系七、艾默生全球知名客户及安徽省部分客户分布一、艾默生精密空调型号推荐1、配置方案及报价见报价部分（EXCEL表格）。
报价说明：1、此配置方案提供的是全球500强企业艾默生公司生产的国际品质的“力博特”精密机房空调，强大的生产能力，保证20天供货。
2、艾默生“力博特”精密机房空调在安徽网上的装机量已近1000台，在安徽电信、安徽移动、安徽联通已有数年规模的使用历史，部分设备在网运行已超过10年。
3、艾默生“力博特”机房空调是同类产品唯一在安徽设立办事处及售后服务中心的产品，并设立合肥备品备件库，确保用户的服务需求。
4、“力博特”机房空调为业内公认的顶尖品牌之一，百年的制造历史积累，多项业界技术专利，优势随处可见：具有模糊逻辑控制的电极式加湿器，高品质的谷轮柔性涡漩式压缩机，超大表面积的V 型蒸发器盘管，确保效率最高，自动皮带张力调节功能，最大限度地提高送风系统的寿命和效率。
5、已经汉化的超大屏幕280 128矩阵LCD中文显示屏，图形化显示多种信息，维护使用极其方便。
免费提供开放的监控协议，保证设备远程监控的需要。
6、超宽的输入电压设计，独特的缺相保护、相序检测功能；来电自启动功能等特点均为业界独有。
二、CM+精密空调室内室外机位置建议室内机工作安装示意图：室内机安装建议基本要求：a、房间整体通风顺畅，送风、回风无障碍。
b、安装位置综合考虑，结合上下水、液管、汽管连接。
C、室内机安装处防静电地板下电缆等妨碍出风的物体较少，静电地板高度保证在350mm以上。
如现场无特殊要求，当室外机高于室内机时，建议垂直最大距离为20米；当室外机低于室内机时，建议垂直最大距离为9米；管道总长不超过60米，管道长度大于30米时，需加装DX管道延长组件。
艾默生机房空调选型方案一、设备详细规格1、PEX系列技术参数艾默生恒温恒湿空调产品资料(二)力博特机房专用空调介绍(艾默生)力博特PEX系列恒温恒湿空调介绍一、PEX系列描述PEX产品简介艾默生商业秘密 2机房专用空调的产品推荐书二、PEX机组的特点1、同等制冷量条件下，占地面积最小。
侧面及背面不需要维护空间，前面只需要600mm维护空间。
2、可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运(如利用小电梯或狭小通道)。
3、快速除湿功能设计，能有效的降低除湿能耗。
4、Copeland(艾默生子公司)涡旋式压缩机，能效比高，运行可靠。
5、大表面积的 V 型蒸发器盘管，使热交换更快，更有效率，“V”型结构有利于蒸发器表面的空气分配更加均衡，确保节能。
6、6秒可以产生纯净蒸汽的远红外加湿系统，湿度控制精确，可以适应各种水质，清洗维护方便。
7、大屏幕LCD全中文显示屏，图形化显示多种信息，并提供帮助菜单。
8、提供先进的iCOM微处理控制器，强大的联机控制功能。
三、PEX机组的设计控制精确，PeX系列空调系统能精确地进行温湿度控制。
温度可设定在?1?，湿度可3机房专用空调的产品推荐书设定在?1%RH。
能效高，PeX系列空调采用了Copeland高效涡旋压缩机。
该压缩机具有独特的V字形翅片管式换热器和精细设计的分液头，使得空调内部流场更加均匀，冷媒分配更加合理，从而极大地提高了换热器的换热效率，使整机达到高效节能的效果。
方便耐用:经久耐用的机件，结构紧凑，整体尺寸小;独特的碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分，可以实现极限条件下搬运;内外两层，中间采用防火隔热棉，机身内的保温性能良好;one-bay、two-bay、three-bay结构件通用性较高，大大降低了易消耗件(如过滤网等)的规格。
采用真正的模块化设计思路。
生产的单制冷回路/双制冷回路 PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。
投标货物型号及主要技术参数说明一、前言针对机房空调市场不断发展的现状，为了提高我司机房空调在市场上的竞争能力，满足客户日益严格的性能要求，公司推出了Liebert.PEX 系列机房空调产品，该系列产品在高可靠性、灵活性、生命周期内节能等方面具有明显的市场竞争优势。
Liebert.PEX 系列产品是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市。
二、整机系统说明Liebert.PEX 系列空调产品在送风方式上分为上出风和下出风两类产品，在系统配置上分为风冷型、水冷型、乙二醇冷却、冷冻水型。
下送风机组外观上送风机组外观容量说明、1P3100 制冷量达到Liebert.PEX最大容量机组。
8.6 万大卡），了100kW（制冷系统配置说明2、了在大容量机组上采用双机组在市场上的竞争能力，除为了加强Liebert.PEX 压缩机制冷系统外，也推出了大容量单压缩机制冷系统的机组，单压缩机系统最机Liebert.PEX 具有很强的市场竞争力。
在产品性能方面，大制冷量达到了53kW采用双风机双电机系统结构，使送风系P2055 组的单压缩机大容量系统P2045 和同时使用时，单系统机组可统的功能更强大，调节范围更宽。
当机房有多台机组以作为一个模块来应用，不会影响整个机房的整体性能。
关于压缩机、风机数量，以及结构、冷量、主机尺寸的描述见下表。
下表中的冷量数据为风冷、水冷机组下送风机型的数据，除冷量数据外，其它数据与上1送风机型相同。
系统描述简表Liebert.PEX3、风机系统机组送风机外余压可以根据用户要求进行非标调整，对于风帽送风机外余压标准为25Pa，地板下送风标准为75Pa，对于风道送风产品标准送风压力为的风压要求请提前向公司申请。
200Pa 超过～200Pa。
25风压调整范围为100Pa，4、电加热器加热量标准为一级，在需要增加加热量时可以增加第二级加热器。
25、制冷剂种类Liebert.PEX 机组标准配置采用R22 制冷剂，由于采用了使用POE 油的新压缩机系列，使制冷系统可以兼容R407C 制冷剂。

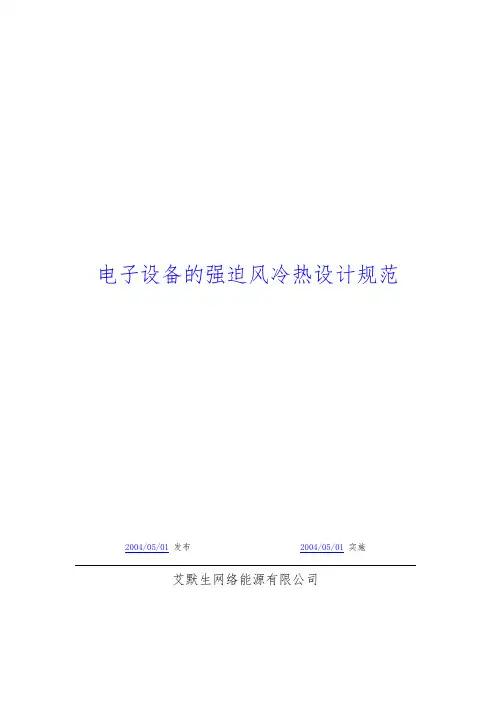

电子设备的强迫风冷热设计规范2004/05/01发布2004/05/01实施艾默生网络能源有限公司修订信息表目录目录 (3)前言 (5)1目的 (6)2 适用范围 (6)3 关键术语 (6)4引用/参考标准或资料 (7)5 规范内容 (8)5.1 遵循的原则 (8)5.2 产品热设计要求 (8)5.2.1产品的热设计指标 (8)5.2.2 元器件的热设计指标 (9)5.3 系统的热设计 (9)5.3.1 常见系统的风道结构 (9)5.3.2 系统通风面积的计算 (16)5.3.3 系统前门及防尘网对系统散热的影响 (16)5.4 模块级的热设计 (16)5.4.1 模块损耗的计算方法 (16)5.4.2 机箱的热设计 (16)5.4.2.1 机箱的选材 (16)5.4.2.2 模块的通风面积 (17)5.4.2.3 机箱的表面处理 (17)5.5 单板级的热设计 (17)5.5.1 选择功率器件时的热设计原则 (17)5.5.2 元器件布局的热设计原则 (17)5.5.3 元器件的安装 (18)5.5.4 导热介质的选取原则 (19)5.5.5 PCB板的热设计原则 (19)5.5.6 安装PCB板的热设计原则 (21)5.5.7 元器件结温的计算 (22)5.6 散热器的选择与设计 (24)5.6.1散热器需采用的强迫冷却方式的判别 (24)5.6.2 强迫风冷散热器的设计要点 (25)5.6.3 风冷散热器的辐射换热考虑 (27)5.6.4 海拔高度对散热器的设计要求 (27)5.6.5 散热器散热量计算的经验公式 (27)5.6.6强化散热器散热效果的措施 (28)5.7风扇的选择与安装的热设计原则 (28)5.7.1多个风扇的安装位置 (28)5.7.2风扇与最近障碍物间的距离要求 (28)5.7.3消除风扇SWIRL影响的措施 (29)5.7.4抽风条件下对风扇选型的限制 (30)5.7.5降低风扇噪音的原则 (30)5.7.6解决海拔高度对风扇性能影响的措施 (31)5.7.7确定风扇型号的方法 (32)5.7.8吹风与抽风方式的选择原则 (32)5.7.9延长风扇寿命与降低风扇噪音的措施 (33)5.7.10风扇的串列与并联 (33)5.8防尘对产品散热的影响 (35)5.8.1抽风方式的防尘措施 (36)5.8.2吹风方式下的防尘措施 (36)5.8.3防尘网的选择方法 (36)6 产品的热测试 (36)6.1 进行产品热测试的目的 (36)6.2 热测试的种类及所用的仪器、设备 (36)6.2.1温度测试 (37)6.2.2速度测量 (38)6.2.3流体压力的测量 (39)7 附录 (40)7.1 元器件的功耗计算方法 (40)7.2 散热器的设计计算方法 (42)7.3 冷板散热器的计算方法 (43)7.4 强迫风冷产品的热设计检查模板 (47)前言本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。
艾默生Liebert.PEX 核心机房制冷方案首选对于大中型机房的建设和运维而言，保障机房的运行环境是首要任务。
尤其是在电信领域，运营商的各种核心交换机房、移动机房、数据中心等，往往规模庞大、耗资巨大、业务关键性极强。
要确保这类机房获得最佳的运行环境，运营商需要选择能够支撑更高等级关键应用、具有更强性能的精密空调系统。
目前在业界，艾默生网络能源Liebert.PEX就是专门针对这类高端应用推出的精密空调品牌。
上述产品凭借其高可靠性、高智能化、高效节能等特性，被三大运营商广泛应用于各类核心机房，比如中国电信上海软件园IDC、北京联通土城IDC、天津移动世界大道IDC等。
Libert.PEX系统，是基于艾默生全球研发与设计平台打造的新一代高端精密空调，产品具有风冷、乙二醇冷、水冷和冷冻水风冷/冷冻水双冷源、水冷/冷冻水双冷源、FreeCooling自然冷等多种制冷方式，为客户提供了更多选择。
Liebert.PEX系统，秉承了艾默生网络能源对于动力设备一贯的高标准要求，这也是其能够成为我国高端机房制冷解决方案首选的主要因素：首先，高可靠性。
机组采用经过严格认证的高品质部件，从单个部件到整机均经过严格测试，以保障系统协调可靠地工作；压缩机采用多重保护措施，包括风机过载保护、风量丢失保护、排气高温保护、高低压保护等措施；空调采用内外双层面板设计，内置防火隔热材料，等等。
这些都非常好地满足了IDC机房对环境系统的可靠性要求。
其次，高智能化。
在智能控制方面，Libert.PEX系统不仅具有专家自诊断和故障预警功能，而且支持群机联控工作模式，可以动态控制多个空调实现群集化协同工作，从而有效提升了设备的安全性能。
此外，Liebert.PEX系统的备件列表支持对部件的快速鉴定，并配有专门的数据管理单元，可以随时记录各类操作和运行的日志信息，提供数据共享，便于技术人员开展维护与检修工作。
再次，高效节能。
Liebert.PEX系统的节能特性主要体现在：产品采用业界先进的远红外加湿技术，可以实现精密湿度控制，运行效率高；采用V型蒸发器，有效增大了换热面积，提升了换热效率采用前倾高效能风机，既保证了送风效率，而且张力可以实现自动调节；空调配备高效涡旋式压缩机器，等等。
××××机房专用空调方案建议书艾默生网络能源有限公司2008-X-X—目录—–推荐配置结论摘要– (3)第一部分工程概况及需求 (4)一、机房情况描述： (4)第二部分机房专用空调设计及热负荷计算 (5)一、机房设计标准 (5)二、机房热负荷计算 (6)1、机房热负荷计算方法一 (6)2、机房热负荷计算方法二 (7)3、机房热负荷计算方法三 (7)三、本工程热负荷计算 (8)第三部分推荐产品及方案 (9)一、送风方式建议 (9)1、风帽上送风 (9)2、风道上送风 (9)3、地板下送风 (11)二、影响气流组织和送回风的因素 (12)三、室内外机安装建议 (13)1、室内机安装建议 (13)2、空调机组安装示意图 (14)3、室外机组的安装方式 (15)第四部分艾默生LIEBERT.PEX系列机房专用空调介绍 (17)一、L IEBERT.PEX系列描述 (17)二、L IEBERT.PEX系列数据 (18)三、L IEBERT.PEX机组的特点 (20)四、L IEBERT.PEX机组的设计 (21)五、L IEBERT.PEX机组的节能设计 (24)–推荐配置结论摘要–推荐方案配置表第一部分工程概况及需求一、机房情况描述：1、机房长、宽、高；净空高度、有无地板、地板高度；机房朝向、密封情况。
2、设备类型、设备数量、设备功耗。
3、原有空调情况、送回风方式。
4、机房出现问题描述。
第二部分机房专用空调设计及热负荷计算一、机房设计标准机房环境对机房内电子设备的正常稳定运行起着很大的作用。
机房建设的主要标准：●GB50174-93《电子计算机机房设计规范》●GB/T2887–2000《电子计算机场地通用规范》国外主流厂家的机房规划:●ASHRAE (American Society of Heating, Refrigerating and Air-ConditioningEngineers, Inc.) TC9.9●TIA942标准(Telecommunications Infrastructure Standard for Data Centers)●HP和IBM的机房环境规划国内主要的行业规范和企业标准：●中国电信[2005]658号IDC产品规范和741号文件●中国移动公司对机房的环境控制指标要求国家标准GB50174-93《电子计算机机房设计规范》对机房开机时的环境的要求：同时，主机房区的噪声声压级小于68分贝主机房内要维持正压，与室外压差大于9.8帕送风速度不小于3米/秒在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升为使机房能达到上述要求，应采用机房专用空调才能满足要求。
机房空调设计方案艾默生网络能源有限公司2014年9月26日1、系统设计依据1.《电信机房空调维护规程》2. GB/T2887-2000《电子计算机场地通用规范》3. GB50174-2008《电子计算机机房设计规范》4. GBJ19-87(2001版)采暖通风与空气调节设计规范5.GB/T8833-2002 室内空气质量标准6.GB2887-89《计算机场地技术条件》2、机房设计要求设计方案应根据大楼的既有结构和客观条件，因地制宜；既要符合国家有关标准，又要满足所确定的需求，整个数据中心设计需要按国家A级设计规范进行。
全年365天、每天24小时运行。
中心机房属于大型重要的计算机中心。
机房内有严格的温、湿度要求，机房内按国标GB50174-2008《电子计算机机房设计规范》的规定配置空调设备：级别项目A级夏季冬季室内温度22±2︒C 20±2︒C 相对湿度45%~65%温度变化率<5︒C/h并不得结露同时，主机房区的噪声声压级小于68分贝主机房内要维持正压，与室外压差大于9.8帕送风速度不小于3米/秒在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升为使机房能达到上述要求，应采用精密空调机组才能满足要求，3、机房精密空调设计方案3.1机房专用空调的性能指标：1.机房专用空调机组的的电气性能应符合IEC标准2.输入电压允许波动范围：220/380V +10% ~ -15%，频率：50HZ ± 2HZ3.机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
4.机房专用空调机组的适应环境:温度：室内 -10℃~ +30℃室外 -30℃~ +45℃湿度：≤95%RH5.机房专用空调运行的平均无故障时间MTBF≥10万小时。
3.2空调负荷的确定方法机房主要热负荷的来源✧设备负荷（计算机类设备热负荷）；✧机房照明负荷；✧建筑维护结构负荷；✧补充的新风负荷；✧人员的散热负荷等。
✧其他以上各种热负荷可以归纳为二大类：计算机类设备热负荷和机房环境热负荷（包括：机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等），计算机类设备负荷可以根据所有设备的耗电功率总和计算得到，而机房环境热负荷可按照每平方米100W的经验值测算得到。
3.3机房总热负荷的计算方法精确计算法（根据计算机类设备实际耗能功率+环境热负荷）Qt（总热负荷KW）=Q1(设备热负荷)+Q2（环境热负荷）Q1=UPS设计电功率×0.8Q2=0.1KW/m2×面积面积概算指标法（根据机房的类型按照面积概算）➢电信交换机房、移动基站（350~400W/m2）➢计算机数据中心（400~800W/m2）➢UPS和电池室、动力机房（300~500W/m2 ）3.4精密空调选型及配置方案根据机房的实际热负荷情况，并且考虑到未来几年的建设预估量，我们推荐的空调具体配置如下3.5 空调机组具体配置：中心机房精密空调系统配置表项目名称型号描述数量单位规格说明恒温恒湿机房精密空调系统室内机艾默生P2060FA4 台单台制冷量60.6KW尺寸：宽×深×高：1704×874×1970 (mm)重量：650Kg室外机艾默生LSF388 台尺寸：长×宽×高：1374×990×695 (mm)重量：130kg输入端空开及电缆配置规格空开56.6A3.6精密空调的合理气流组织及节能方案根据机房一般都有安装抗静电地板的情况，可利用抗静电板下的空间作为自然风道，形成大的静压空间使冷气分布均匀，按自由送风面积的大小，合理布置送风格栅数量给设备输送冷气冷却设备。
防静电地板下空间的电缆管道应合理排布避免堵塞气流，管道较多时可抬高抗静电地板的高度(至少300mm)。
为能达到更好的送风效果，对机房设备也可采用做梯形走线架的方式走线（上走线）。
机房抗静电地板下及机房四周墙壁都需做保温处理（如聚乙烯薄模、环氧漆等）。
为了达到更好的制冷效果，使冷气分布均匀，回风通畅，使各空调机组能达到更好的运行工况及节能的目的。
因此建议如下：1.防静电地板下的空间应相通，这样机房地板的就形成了一个大的静压空间，自然风道，不会导致局部过热或过冷，达到冷气均匀分布的效果。
2.为了空调机组有更好的回风效果，精确的控制温湿度。
机房的吊顶应采用铝合金微孔吊顶，玻璃隔断只隔至吊顶下方不隔至天花板，这样各区域的空气可自由流通，空调机组才有好的回风，冷热均匀交替，精确控制温湿度。
3.摆放空调主机时，建议根据地板大小做点式布局。
尽量按照整块的地板来摆，避免到时按图纸施工需要过多的切割地板。
4.机柜布置应采用冷热通道的布置方法即机柜采用面对面，背靠背的摆放方式示意图如下：5.利用艾默生Liebert.PEX空调iCOM控制器强大的Teamwork群控功能实现机房制冷的均衡控制，同时实现最大程度的节能控制。
PEX 的每个模块都有独立的iCOM 控制器，并且可以根据现场情况，将各模块联动与群控，可以将12套机组进行Teamwork方式统一控制管理。
群控实现的功能如下：a) 备份：备份自动切换功能，当群组中机组发生故障时，备份机组自动投入运行，提高空调系统的可靠性；b) 轮巡：定时切换备份机组；c) 层叠：根据机房内热负荷的变化自动控制机组中空调机的运行数量；达到节能的目的；d) 避免竞争运行：避免同一机房内多台空调机同时运行在相反的运行状态（制冷/加热、加湿/除湿），达到节能的目的。
群控连接示意图如下：iCOM控制器自带网络接口，只需配置一个交换机即可实现群控功能达到节能的目的。

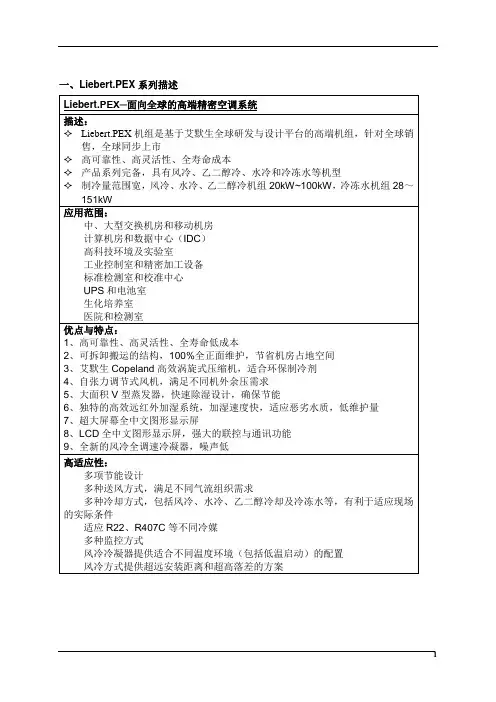

艾默生Liebert.PEX系列机房专用空调介绍一、Liebert.PEX系列描述Liebert.PEX─面向全球的高端精密空调系统描述：✧Liebert.PEX机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市✧高可靠性、高灵活性、全寿命成本、生命周期内节能特性✧产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型以及双冷源机型✧制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室优点与特点：1、高可靠性、高灵活性、全寿命低成本2、可拆卸搬运的结构，100%全正面维护，节省机房占地空间3、艾默生Copeland高效涡旋式压缩机，适合环保制冷剂4、EC 风机，转速根据房间负荷可调5、大面积V型蒸发器，快速除湿设计，确保节能6、独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量7、超大屏幕全中文图形显示屏8、iCOM强大的联控与通讯功能9、全新的风冷全调速冷凝器，噪声低高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒多种监控方式风冷冷凝器提供适合不同温度环境（包括低温启动）的配置风冷方式提供超远安装距离和超高落差的方案艾默生机房专用空调方案二、Liebert.PEX系列数据艾默生商业秘密9艾默生机房专用空调方案三、Liebert.PEX机组的特点●高可靠性、高节能性、全寿命低成本●同等制冷量条件下，占地面积最小。
侧面及背面不需要维护空间，前面只需要600mm维护空间●可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）●艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。
●大面积V型蒸发器，快速除湿设计，确保节能●独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量●全中文图形显示屏●iCOM强大的群控与通讯功能四、Liebert.PEX机组的设计Liebert.PEX风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。
水冷系列还包括高效板式换热器、水流量调节阀。
室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。
✧PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本、生命周期内节能特性。
✧PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；下沉式EC风机系统；远红外加湿系统；全调速低噪声冷凝器等✧PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；FC风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等✧PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；下沉式EC风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等✧采用真正的模块化设计思路。
生产的单制冷回路和双制冷回路PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。
即能满足现阶段的使用，又能适应未来发展的需求，具有非常广泛的应用范围。
它采用了先进的微处理器控制技术，完全满足机房对环境的精密控制要求。
并且机组控制器可完成各机组间的定时切换及故障切换，同时便于空调系统的集中管理。
PEX 机组标配加湿系统为远红外加湿器。
✧应用高能效比的谷轮(Copeland,艾默生子公司，世界上最大的涡旋式压缩机生产厂)公司涡旋式( SCROLL )压缩机。
涡旋压缩机的活动部件的减少使机组的噪声及震动降低很多；压缩机的压缩过程连续、平稳；压缩机的排气过程旋转角度超过540度；在吸气及压缩过程中没有热量交换；在压缩过程中制冷剂气流方向没有改变；减少了气流损失；涡旋式压缩机无需高、低压阀门；减少了阀门损失，防止产生液击；启动电流低。
✧采用了“V型”蒸发器盘管，采用了带内螺纹的铜管及冲缝型翅片，比采用传统式盘管的机组有更高的传热效率。
采用“V型”结构盘管可使制冷系统的循环与制冷负荷相匹配，并且通过盘管表面的气流更加平稳，最大限度的降低机组噪声。
配有专门除湿电磁阀，当除湿时只用双面蒸发器的其中一面，电磁阀保证只用其2/3面积进行除湿，达到了快速和节能的除湿效果，避免了过度除湿从而增加再热设计，达到节能目的。
✧高效低维护量的远红外加湿器：加湿速度快，适应恶劣水质，低维护量。
加湿器不锈钢水盘，高强度的石英灯，微电脑绝对湿度逻辑控制，5至6秒钟内即可将洁净的蒸汽微粒加入空气中。
石英灯提供的辐射能，使水份在纯净状态蒸发，不含杂物。
