GIS连锁条件1
线路部分电器连锁#=1.3.4.5.6.8.9.12.13.14.15.17I母刀闸DS#1分合闸条件：1、CB#1b*DS#2b*ES#1b*ES#2b*ES101b(单一线路停送电电器连锁) 2、DS#2a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES101b （倒母线操作电器连锁）II母刀闸DS#2分合闸条件：1、CB#1b*DS#1b*ES#1b*ES#2b*ES111b(单一线路停送电电器连锁) 2、DS#1a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES111b （倒母线操作电器连锁）甲刀闸DS#3分合闸条件：CB#1b*ES#1b*ES#2b*FES#1b母地ES#1分合闸条件：DS#1b* DS#2b* DS#3b甲地ES#2分合闸条件：DS#1b* DS#2b* DS#3b地ES#3分合闸条件：DS#3b*V D#1b符号说明：CB#1表示断路器1、DS#1表示I母隔离开关2、DS#2表示II母隔离开关3、DS#3表示线路隔离开关ES#1表示母地ES#2表示甲地FES#1表示线路地刀闸VD#1b表示带电显示器ES101 I母母线地刀闸ES111 II母母线地刀闸a表示合闸 b 表示分闸*代表逻辑与的关系主变部分电器连锁#=2 .161、CB#1b*DS#2b*ES#1b*ES#2b*ES101b(单一主变停送电电器连锁)I母刀闸DS#1合闸条件：2、DS#2a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES101b（倒母线操作电器连锁）II母刀闸DS#2合闸条件：1、CB#1b*DS#1b*ES#1b*ES#2b*ES111b(单一主变停送电电器连锁) 2、DS#1a*CB71a*DS71a*DS72a*ES#1b*ES#2b*ES111b（倒母线操作电器连锁）甲刀闸DS#3合闸条件：CB#1b*ES#1b*ES#2b*ES#3b母地ES#1合闸条件：DS#1b* DS#2b* DS#3b甲地ES#2合闸条件：DS#1b* DS#2b* DS#3b地ES#3合闸条件：DS#3b*V D#1b符号说明：CB#1表示断路器DS#1表示I母隔离开关2、DS#2表示II母隔离开关3、DS#3表示线路隔离开关ES#1表示母地ES#2表示甲地ES#3表示地刀闸VD#1 b表示带电显示器ES101 I母母线地刀闸ES111 II母母线地刀闸a表示合闸 b 表示分闸*代表逻辑与的关系I母PT电器连锁：I母表刀闸分合条件：DS101：ES101 b*ES102 bI母地刀闸分合条件：ES101：:DS101 b* DS11 b* DS21 b* DS31 b* DS41 b* DS51 b* DS61 b* DS71 b* DS81 b* DS91 b* DS121 b* DS131 b* DS141 b* DS151 b* DS161 b *DS171 bI母表地刀闸分合条件：ES102：DS101 bII母PT电器连锁：II母表刀闸分合条件：DS111：ES111 b*ES112 bII母地刀闸分合条件：ES111：:DS111 b* DS12 b* DS22 b* DS32 b* DS42 b* DS52 b* DS62 b* DS72 b* DS82 b* DS92 b* DS122 b* DS132 b* DS142 b* DS152 b* DS162 b *DS172 bII母表地刀闸分合条件：ES112：DS111 b符号说明：DS101表示I母表刀闸DS111表示II母表刀闸ES101表示I母地刀闸ES111表示II母地刀闸ES102表示I母表地刀闸ES112表示II母表地刀闸母联间隔电器连锁DS71分合条件：ES71 b*CB71 b*ES72 b*ES101 bDS72分合条件：ES72b*CB71 b*ES71 b*ES111 bES71分合条件: DS71 b*DS72 bES72分合条件: DS71 b*DS72 b符号说明：DS71、DS72母联开关两侧刀闸CB71母联开关ES71 、ES72母联开关两侧地刀闸。
220 kV GIS设备操作联锁回路分析
2541
（2542 ∧ 2121 ∧ 2122 ∧ 212）
29010 接地开关分位，或 2542、2121、2122 刀闸及 212 开关在合位
2542
=254 ∨（2541 ∧ I 母 II 母连接）
2542 刀闸分闸联锁条件：254 开关分位或 2541 刀闸合位且Ⅰ母与Ⅱ母连接
=（254 ∧ 2541 ∧ 25417 ∧ 25460 ∧ 29020）∨ 2541 刀闸合闸联锁条件：254 开关分位及 2541 刀闸分位，25417、25460 及
220 kV GIS 设备操作联锁回路按间隔类型可分为 线路间隔、变压器间隔、母联（分段）断路器间隔 以及母线 PT 间隔联锁回路等 4 种类型，按设备类型
收稿日期：2021-02-13 作者简介：段文学（1969-），男，云南泸西人，大专，工 程师，高级技师，变电二级助理技能专家，主要从事换流 站直流控制保护检修维护工作。
· ２４ ·
可分为断路器、刀闸以及接地开关联锁回路等 3 种 类型。
1 220 kV 线路开关设备电气操作联锁回路分析
1.1 220 kV 线路开关设备的操作联锁回路分析 220 kV 线路开关设备的操作联锁一次回路接线
如图 1 所示，线路（以富铝Ⅳ回线 254 开关为例） 开关设备的操作联锁涉及母联 212、234 开关，分段 213、224 开关以及 4 组母线 TV 2901、2902、2903、 2904 间隔设备的运行状态或运行方式。
Abstract: Begin from 220 kV GIS equipment operation interlock circuit, detailed analysis of the 220 kV GIS equipment line, transformer intervals, bus coupler (piecewise) circuit breakers, bus PT intervals and circuit breaker, breaker, grounding switch equipment operation interlock circuit composition principle, this paper expounds the importance and necessity of GIS equipment operation interlock circuit, It has a guiding significance for the operation and maintenance personnel to judge whether the operation interlocking conditions meet the requirements, how to conduct the correct switch down operation and prevent the occurrence of misoperation events. At the same time, it provides a general inspection and processing method for the secondary operation and maintenance personnel to check and deal with the abnormal or fault of the electrical interlocking circuit.
全封闭式组合电器(GIS)
全封闭式组合电器(GIS)——gas insulated substation第一章GIS简介1、GIS的定义全部采用SF6气体作为绝缘介质，并将所有的高压电器元件密封在接地金属筒中金属封闭开关设备。
它是由断路器、母线、隔离开关、电压互感器、电流互感器、避雷器、母线、套管8 种高压电器组合而成的高压配电装置，全称为gas insulated substation。
2、GIS厂商介绍目前GIS国外生产厂家主要有ABB、东芝、三菱、日立、西门子、阿尔斯通、阿海珐(Areva)集团等，国内生产厂家有西安西开高压开关厂、平高集团、西安高压电器研究所电器制造厂、泰开集团有限公司、正泰电气股份有限公司、上海西门子高压开关有限公司、厦门ABB华电高压开关有限公司、江苏现代南自电气有限公司、湖北永鼎开关有限公司、天水长城开关厂等。
目前合企生产的GIS占国内市场相当人的份额，如占550kV断路器和GIS 市场的80％，占252kV断路器和GIS市场的50％，占126kv断路器和GIS市场的30％。
3、GIS的特点GIS一般由各种不同的间隔组成。
本站为户内站，额定电压为252KV，主接线采用双母线接线方式。
本期上8个间隔，其中3个主变、2个出线、2个测保、1个母联间隔。
断路器机构采用CYT机构，电机电压AC220V、控制电压DC110V。
隔离、接地开关机构电机电压AC220V、控制电压AC220V。
断路器气室采用双闭锁接点密度继电器，其余气室采用单接点密度继电器。
进、出线为套管架空线路。
采用了三相共箱式结构（即三相灭弧室，安装在同一壳体内）。
GIS与传统敞开式配电装置相比主要由于其具有以下几个方面的优点：（1）GIS具有占地面积小、体积小，重量轻、元件全部密封不受环境干扰。
（2）操作机构无油化，无气化，具有高度运行可靠性。
（3）GIS采用整块运输，安装方便，周期短，安装费用较低；检修工作量小时间短。
共箱式GIS全部采用三相机械联动，机械故障率低。
GIS设备电气联锁回路常见问题的研究

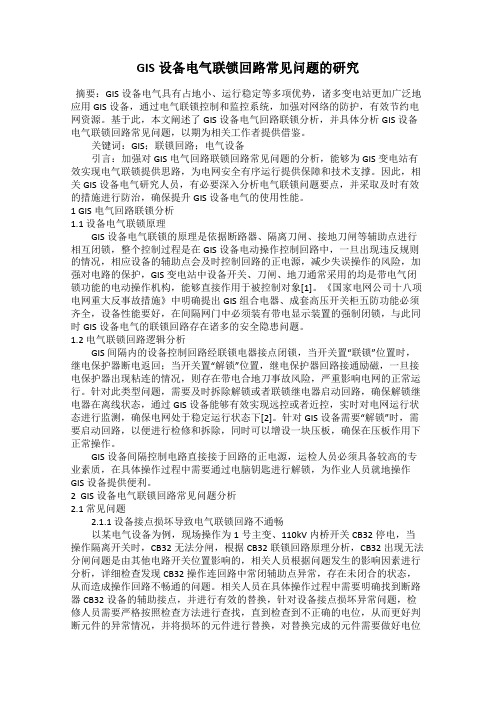

GIS设备电气联锁回路常见问题的研究摘要：GIS设备电气具有占地小、运行稳定等多项优势，诸多变电站更加广泛地应用GIS设备，通过电气联锁控制和监控系统，加强对网络的防护，有效节约电网资源。
