GB 709-2006 钢板的厚度允许偏差标准
说明：以下标准表格，是根据中华人民共和国国家标准GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》，结合我们钢材贸易商的实际使用情况做了一些补充，对国家标准毫无影响。
表1 钢板厚度允许偏差（N类）
表2 钢板厚度允许偏差（A类）
表3 钢板厚度允许偏差（B类）
表4 钢板厚度允许偏差（C类）
表5 钢带（包括连轧钢板）厚度允许偏差
GB/T3274-2007规定
1、钢的牌号和化学成分应符合GB/T700(普碳）、GB/T1591（低合金）的规定。
2、钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。
3、合同未明确时，按如下规定：
A)、单轧钢板通常切四边交货；钢带通常不切边交货。
B)、单轧钢板厚度偏差种类按对称偏差（N类）。
C)、钢带和连轧钢板厚度精度按普通精度（PT.A)
补充（2014.7.30）舒磊。
GB709-88热轧钢板和钢带的尺寸、外形、重量及允许偏差本标准适用于宽度大于或等于600mm,厚度为0.35～200mm的热轧钢板和厚度为 1.2～25mm的钢带。
本标准也适用于由宽钢带纵剪的窄钢带。
1 分类和代号1.1 按边缘状态分切边 Q不切边 BQ1.2 按轧制精度分较高精度普通精度2.定义2.1 钢板是平板状,矩形的,可直接轧制或由宽钢带剪切而成。
2.2 钢带是指成卷交货,宽度大于或等于600mm的宽钢带。
3 尺寸3.1 钢板尺寸应符合表1规定,钢带尺寸应符合表2的规定。
钢板宽度也可为50mm或10mm倍数的任何尺寸。
钢板长度为100mm或50mm倍数的任何尺寸。
但厚度小于等于4mm钢板的最小长度不得小于1.2m,厚度大于4mm钢板的最小长度不得小于2m。
3.2 根据需方要求,厚度小于30mm的钢板,厚度间隔可为0.5mm。
3.3 根据需方要求,经供需双方协议可以供应其他尺寸的钢板和钢带。
4 尺寸偏差4.1 钢板和钢带厚度偏差应符合表3和表4的规定。
根据需方要求,可以供应等于允许公差带的限制负偏差的钢板4.2 切边钢板宽度允许偏差应符合表5的规定。
4.3 切边钢带的宽度允许偏差不得超过下列规定。
钢带宽度:600～100Omm…………………………………………………+5mm；>100Omm…………………………………………………十10mm。
4.4 不切边钢带的宽度允许偏差不得超过下列规定。
钢带宽度≤100Omm………………………………………………………+20mm；>1000mm………………………………………………………+30mm。
4.5 纵剪钢带的宽度允许偏差应符合表6的规定。
4.6 钢板的长度允许偏差应符合表7规定5 外形5.1 钢板不平度不得大于表8规定。
5.1.1 表8规定的不平度只适用于屈服点下限不超过460N/mm2(47kgf/mm2)的钢板,屈服点超过的以及进行调质的钢板,其不平度的最大值为表8规定的1.5倍。
热轧钢板和钢带的尺寸、外型、重量及允许偏差Dimensions,shape.weight and tolerancesGB709－88for hot-rolled plates and sheets代替709－65热轧钢板和钢带的尺寸、外型、重量及允许偏差>>第一页第二页第三页第四页碳素结构钢进入>>本标准适用于宽度大于或等于600mm，厚度为0.35～200mm的热轧钢板和厚度为1.2～25mm的钢带。
本标准也适用于由宽钢带纵剪的窄钢带。
1分类和代号1.1按边缘状态分切边 Q不切边 BQ1.2按轧制精度分较高精度 A普通精度 B2定义2.1钢板是平板状，矩形的，可直接轧制或由宽钢带剪切而成。
2.2钢带是指成卷交货，宽度大于或等于600mm的宽钢带。
3 尺寸3.1钢板尺寸应符合表1的规定，钢带尺寸应符合表2的规定。
钢板宽度也可为50mm或10mm倍数的任何尺寸。
钢板长度为10mm或50mm倍数的任何尺寸。
但厚度小于等于4mm钢板的最小长度不得小于1.2m，厚度大于4mm钢板的最小长度不得小于2m。
3.2根据需方要求，厚度小于30mm的钢板，厚度间隔可为0.5mm。
3.3根据需方要求，经供需双方协议可以供应其他尺寸的钢板和钢带。
4 尺寸偏差4.1钢板和钢带厚度偏差应符合表3和表4的规定。
根据需方要求，可以供应等于允许公差带的限制负偏差的钢板。
4.2切边钢板宽度允许偏差应符合表5的规定表5 mm4.3切边钢带的宽度允许偏差不得超过一列规定。
钢带宽度600～1000mm………………………………………………+5mm；＞1000mm……………………………………………………+10mm。
4.4不切边钢带的宽度允许偏差不得超过下列规定。
钢带宽度≤1000mm……………………………………………………+20mm；＞1000mm……………………………………………………+30mm。
4.5纵剪钢带的宽度允许偏差应符合表6的规定。

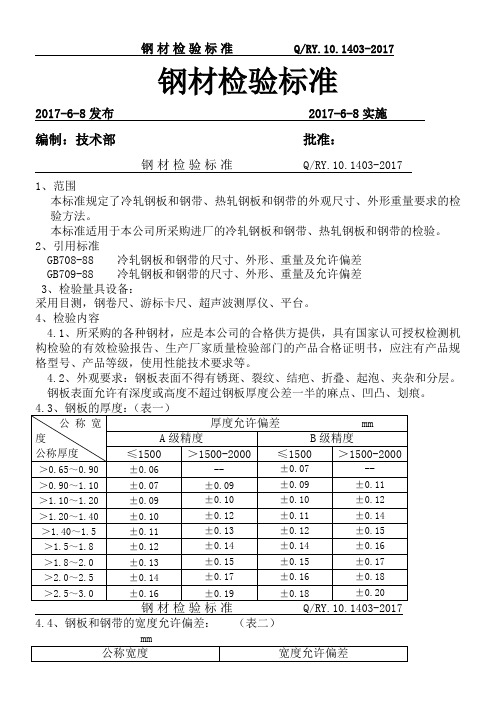

钢材检验标准Q/RY.10.1403-2017钢材检验标准2017-6-8发布 2017-6-8实施编制：技术部批准：钢材检验标准Q/RY.10.1403-20171、范围本标准规定了冷轧钢板和钢带、热轧钢板和钢带的外观尺寸、外形重量要求的检验方法。
本标准适用于本公司所采购进厂的冷轧钢板和钢带、热轧钢板和钢带的检验。
2、引用标准GB708-88 冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB709-88 冷轧钢板和钢带的尺寸、外形、重量及允许偏差3、检验量具设备：采用目测，钢卷尺、游标卡尺、超声波测厚仪、平台。
4、检验内容4.1、所采购的各种钢材，应是本公司的合格供方提供，具有国家认可授权检测机构检验的有效检验报告、生产厂家质量检验部门的产品合格证明书，应注有产品规格型号、产品等级，使用性能技术要求等。
4.2、外观要求：钢板表面不得有锈斑、裂纹、结疤、折叠、起泡、夹杂和分层。
钢板表面允许有深度或高度不超过钢板厚度公差一半的麻点、凹凸、划痕。
钢材检验标准Q/RY.10.1403-20174.4、钢板和钢带的宽度允许偏差：（表二）5.1、车身钣金件使用钢质材料的性能应有生产厂商提供的合格材质检验报告；5.2、钢质材料的厚度采用游标卡尺、千分尺、超声波测厚仪等检验设备检测，在距离边缘不小于40mm处钢（板）材的任意测定三点，计算平均值，结果应与（表一、表四）相符。
5.3、钢质材料的宽度采用卷尺，在距离边缘不小于40mm处钢（板）材的任意测定三点，计算平均值，结果应与（表二）相符。
5.4、钢板的不平度检测是将钢板自由地放在平台上，除钢板的本身重量外，不施加任何压力，用米尺进行测量，测量钢板与米尺之间的最大距离。
所测的结果应与（表三）相符。
说明：本标准公司提出技术部负责起草2010年9月8日。
优质碳素结构钢热轧厚钢板和宽钢带（GB/T711-1988）(1)尺寸规格钢板和钢带的适用厚度范围为>4～60mm。
其尺寸规格和允许偏差应符合GB/T709《热轧钢板和钢带》的规定。
(2)牌号和化学成分见表5-20。
表5-20优质碳素结构钢热轧厚钢板和宽钢带的牌号和化学成分
注：钢允许用铝代替硅脱氧。
此时，钢中含锰量下限为%，含硅量不大于%，钢中酸溶铝AL 含量为%～%或全铝ALt.含量为%～%，牌号为08Al。
2.上述含量皆指质量分数。
(3)交货状态钢板和钢带以热处理(正火、退火或高温回火)状态交货。
(4)力学性能见表5-21。
表5-21优质碳素结构钢热轧厚钢板和宽钢带的力学性能
注：1.热处理或热轧状态交货的钢板和钢带，抗拉强度、伸长率应符合上表的规定。
但退火或高温回火状态交货的钢板，当其伸长率较表中规定提高2%以上(绝对值)时，允许抗拉强度比表中规定降低40MPa。
钢各项性能应符合08号钢板和钢带的要求。
3.钢板和钢带厚度大于20mm时，厚度每增加lmm，伸长率允许降低%(绝对值)，但不得大于下列数值：
厚度≤32mm……………………………………………2%；
厚度>32mm ……………………………………………3%。
(5)用途主要用于制造机器结构零部件。

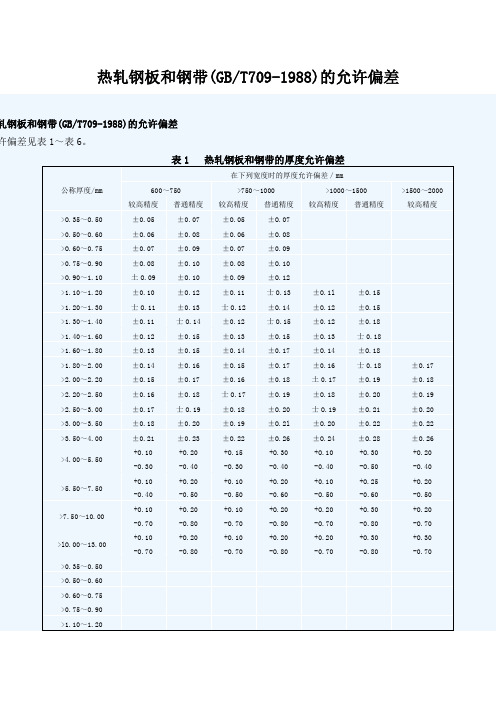

尺寸允许偏差热轧钢板和钢带尺寸允许偏差(GB/T709-1988)钢板的厚度允许偏差(一) mm钢板的厚度允许偏差(二) mm钢板的厚度允许偏差(三) mm切边钢板的宽度允许偏差 mm切边钢带的宽度允许偏差不得超过下列规定钢带宽度 600∽1000m………………………………………+5mm >1000m………………………………………+10mm不切边钢带的宽度允许偏差不得超过下列规定钢带宽度≤1000m………………………………………+20mm>1000m………………………………………+30mm纵剪钢带的宽度允许偏差mm钢板的长度允许偏差mm注:剪切后平整的热轧钢板,其长度偏差允许增加20mm.冷轧钢板和钢带尺寸允许偏差(GB/T708-1988)钢板和钢带的宽度允许偏差mm钢板和钢带的宽度允许偏差 mm热轧圆钢直径和方钢边长的允许偏差(GB/T702-1986) mm热轧工字钢尺寸允许偏差(GB/T706-1988)工字钢的高度h、腿宽度b、腰厚度d允许偏差mm注:工字钢平均腿厚度的允许偏差为±0.06t.工字钢的弯腰挠度不应超过0.15d.工字钢腿的外缘斜度单腿不大于1.5%b,双腿不大于2.5%b.工字钢腿端外缘钝化不得使直径等于0.18t的圆棒通过.工字钢按定尺或倍尺长度交货时,其长度允许偏差mm热轧槽钢尺寸允许偏差(GB/T707-1988)槽钢的高度h、腿宽度b、腰厚度d允许偏差mm注：槽钢平均腿厚度的允许偏差为±0.06t。
\槽钢的弯腰挠度不应超过0.15d。
槽钢腿的外缘斜度，单腿不大于1.5％b，双腿不大于2.5％b。
槽钢腿端、肩钝化不得使直径等于0.18t的圆棒通过。
槽钢按定尺或倍尺长度交货时，其长度允许偏差 mm热轧等边角钢尺寸允许偏差（GB/T9787-1988）等边角钢的边宽度b、边厚度d允许偏差mm注：等边角钢顶端直角允许偏差90°±35’。
GB 709-2006 钢板的厚度允许偏差标准说明：以下标准表格，是根据中华人民共和国国家标准GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》，结合我们钢材贸易商的实际使用情况做了一些补充，对国家标准毫无影响。
表1 钢板厚度允许偏差（N类）表2 钢板厚度允许偏差（A类）表3 钢板厚度允许偏差（B类）表4 钢板厚度允许偏差（C类）表5 钢带（包括连轧钢板）厚度允许偏差GB/T3274-2007规定1、钢的牌号和化学成分应符合GB/T700(普碳）、GB/T1591（低合金）的规定。
2、钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。
3、合同未明确时，按如下规定：A)、单轧钢板通常切四边交货；钢带通常不切边交货。
B)、单轧钢板厚度偏差种类按对称偏差（N类）。
C)、钢带和连轧钢板厚度精度按普通精度（PT.A)补充（2014.7.30）舒磊公称厚度（mm）Nominal Thickness 厚度允许偏差（mm）Thickness Tolerance普通精度PT.ACommon Precision较高精度PT.BHigh Precision≤0.40>0.40—0.70 >0.70—1.20 ±0.020±0.025±0.035±0.015±0.020±0.025公称宽度（mm）Nominal Width 宽度允许偏差Width Tolerance≤31.75 >31.75 ±0.10 ±0.31公称宽度（mm）Nominal Width 镰刀弯(mm/m)Camber普通精度PS.ACommon Precision较高精度PS.BHigh Precision<25.0025.00—40.00 ﹥40.00 ≤3.0≤2.0≤2.0≤1.70≤7.50≤1.25。
