我国中厚板轧机概况和中厚板轧机新技术1、我国中厚板轧机概况热轧中厚板生产设备包括热连轧机组、中厚板轧机和炉卷轧机等。
热连轧宽带钢轧机适合生产薄而窄的产品,常规中厚板轧机适合生产厚而宽的产品,而新兴的宽规格卷轧中厚板轧机(炉卷)能够生产前两种轧机生产比较困难的薄而宽规格的产品。
国内中厚板产量主要来源于中厚板轧机,其次是热连轧机。
随着长期生产实践与科学技术的不断进步,中厚板轧机生产工艺有两种方案:一是,传统的常规中厚板生产线,采用单张钢板轧制方式。
轧机布置型式有:三辊劳特式轧机(已淘汰);单机架四辊轧机;双机架布置,即二辊粗轧机+四辊精轧机或四辊粗轧机+四辊精轧机。
二是,卷轧中厚板生产线,即炉卷轧机,该工艺是从上世纪80年代逐步发展起来的,既可单张钢板轧制,又可采用卷轧方式生产中厚板。
我国于1936年在鞍钢建成第一套2300中板轧机(三辊劳特式)。
新中国于1958年和1966年先后建成了鞍钢2800/1700半连续钢板轧机和武钢2800中厚板轧机、太钢2300/1700炉卷轧机。
1978年建成了舞钢4200宽厚板轧机。
宝钢5000、沙钢5000、鞍钢5500宽厚板轧机分别于2005年、2006年、2008年建成投产。
我国常规的中厚板轧机目前可分三类,1类:4.3m和5m高水平轧机;2类:以3.5m为代表的中等水平轧机;3类:2.3、2.8m老旧轧机。
2008年,我国中厚板轧机将达到59套,产能5553万t/a。
到2010年我国中厚板轧机产能将达到6500~7000万t/a。
2、中厚板轧机新技术我国中厚板轧机经过近些年来的改造和引进,采用了许多新技术,如在大多数轧机上普遍采用了液压AGC和轧机过程控制系统,部分轧机已经采用立辊轧机的AWC、工作辊弯辊技术及CVC技术等。
特别是宝钢5000、沙钢5000、鞍钢5500宽厚板轧机,均采用了当今世界上最先进的轧机新技术。
以宝钢5000mm轧机为例其采用的新技术:1)采用了高水平的控制轧制和控制冷却工艺。
鞍山钢铁集团公司企业标准Q/ASB 1-2005代替Q/ASB 1-2004热轧中厚钢板尺寸、外形、重量及允许偏差2005-06-15发布 2005-07-01实施鞍山钢铁集团公司 发布前 言为满足鞍钢中、厚钢板的生产和国内外用户需求,参照GB/T 709—1988、JIS G 3193—1990、ASTM A6/A6M—2001和BS EN 10029:1991的规定和生产厂的生产实际,对Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》进行修订。
本标准代替Q/ASB 1-2004《热轧中、厚板尺寸、外形重量及允许偏差》。
本标准与Q/ASB 1-2004相比,主要变化如下:——加严了部分规格钢板的厚度公差;限定负偏差轧制钢板的负偏差由原0.3mm修改为0.25mm。
——加严了钢板的长度允许偏差和镰刀弯;——钢板的不平度采用相应欧洲标准指标。
本标准可作为中板厂和厚板厂按GB/T 709—1988标准交货的依据,也可作为按JIS G 3193—1990、ASTM A6/A6M—2001和BS EN10029:1991标准组织生产的依据。
本标准的附录A是规范性附录。
本标准由鞍山钢铁集团公司科技质量部提出。
本标准由鞍山钢铁集团公司科技质量部归口。
本标准起草单位:鞍钢集团公司科技质量部、鞍钢集团公司厚板厂。
本标准主要起草人:郑英杰、丛津功。
本标准水平等级记:Q/ASB 1-2005 Y。
热轧中厚钢板尺寸、外形、重量及允许偏差1 范围本标准规定了热轧中厚钢板的尺寸、外形、重量及允许偏差等。
本标准适用于鞍钢集团公司中板厂和厚板厂生产的热轧中厚板。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版本均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
中厚板的发展现状及趋势近些年国市场对中厚板的需求一直保持增长态势, 尤其是从2000年开始, 这一需求攀升速度急剧加快, 最主要的拉动因素是基础设施建设用钢结构、造船工业、桥梁建设、油气开发及输送等行业的蓬勃发展。
中厚板是重要的建筑钢材品种,广泛用于机械制造、桥梁、厂房、电站、城市公共建筑等,由于国民经济的高速发展,拉动了中厚板市场的需求并促进了中厚板行业的快速发展。
近3 年,全国新上马宽厚板轧机共29 条,产能达到11 539 万t ,产品结构正向更宽更厚的方向倾斜,且由原始的普碳钢板向高强度品种钢发展。
[1]1 全国中厚板的现状1.1 近几年中厚板的生产和消耗由于国民经济强大需求的拉动和综合国力的增强, 中国冶金工业出现了前所未有的发展机遇和发展速度。
1987 - 2004 年成品钢材产量、中厚板(卷) 产量及2000 - 2004年中厚板产量见表1。
截至2003年底中国已建成的中厚板轧机生产能力1719万吨, 其中宽度4000 mm以上中厚板轧机生产能力320万吨, 3500~3800 mm轧机生产能力305万吨, 2800~3000 mm轧机生产能力360万吨, 2300~2700 mm轧机生产能力734万吨。
据不完全统计, 2004 年底投产和在建的中厚板轧机有15套, 生产能力1435万吨。
其中2套(宝钢、沙钢) 为5000 mm宽厚板轧机, 生产能力290万吨;3套(南钢、安钢、韶钢) 炉卷轧机, 生产能力310万吨; 3500~3800 mm轧机生产能力880万吨; 2500~2800 mm 轧机生产能力265 万吨。
至2004年底中国共有中厚板轧机以及专门生产中厚板的炉卷轧机约29套, 中厚板轧机总生产能力约为2000~2500万吨。
[2]1.2 中厚板轧机分布情况由表2可见,到2007 年底,全国中厚板产能已超过1 亿t 。
目前,全国已拥有各类中厚板轧机52 套,其中,华东地区20 套,生产能力2 100 万t ,其套数和能力均排第一,占中厚板总产能的3817 %;华北地区16 套,生产能力1 580 万t ,约占29 %;中南地区11套,生产能力1 250 万t ,约占23 %;东北地区3 套,生产能力280 万t ,占5 %;西南与西北地区各1 套,生产能力100~120 万t ,分别占2 %。

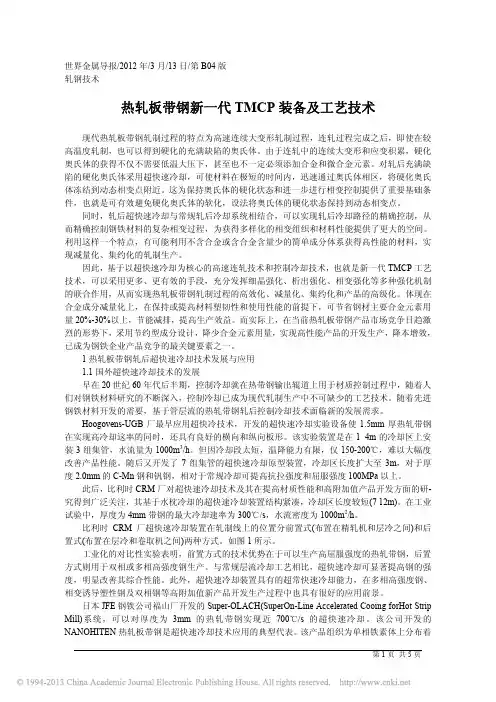

世界金属导报/2012年/3月/13日/第B04版轧钢技术热轧板带钢新一代TMCP装备及工艺技术现代热轧板带钢轧制过程的特点为高速连续大变形轧制过程,连轧过程完成之后,即使在较高温度轧制,也可以得到硬化的充满缺陷的奥氏体。
由于连轧中的连续大变形和应变积累,硬化奥氏体的获得不仅不需要低温大压下,甚至也不一定必须添加合金和微合金元素。
对轧后充满缺陷的硬化奥氏体采用超快速冷却,可使材料在极短的时间内,迅速通过奥氏体相区,将硬化奥氏体冻结到动态相变点附近。
这为保持奥氏体的硬化状态和进一步进行相变控制提供了重要基础条件,也就是可有效避免硬化奥氏体的软化,设法将奥氏体的硬化状态保持到动态相变点。
同时,轧后超快速冷却与常规轧后冷却系统相结合,可以实现轧后冷却路径的精确控制,从而精确控制钢铁材料的复杂相变过程,为获得多样化的相变组织和材料性能提供了更大的空间。
利用这样一个特点,有可能利用不含合金或含合金含量少的简单成分体系获得高性能的材料,实现减量化、集约化的轧制生产。
因此,基于以超快速冷却为核心的高速连轧技术和控制冷却技术,也就是新一代TMCP工艺技术,可以采用更多、更有效的手段,充分发挥细晶强化、析出强化、相变强化等多种强化机制的联合作用,从而实现热轧板带钢轧制过程的高效化、减量化、集约化和产品的高级化。
体现在合金成分减量化上,在保持或提高材料塑韧性和使用性能的前提下,可节省钢材主要合金元素用量20%-30%以上,节能减排,提高生产效益。
而实际上,在当前热轧板带钢产品市场竞争日趋激烈的形势下,采用节约型成分设计,降少合金元素用量,实现高性能产品的开发生产,降本增效,已成为钢铁企业产品竞争的最关键要素之一。
1热轧板带钢轧后超快速冷却技术发展与应用1.1国外超快速冷却技术的发展早在20世纪60年代后半期,控制冷却就在热带钢输出辊道上用于材质控制过程中,随着人们对钢铁材料研究的不断深入,控制冷却已成为现代轧制生产中不可缺少的工艺技术。
目前已建和在建的中厚板厂及轧机型式作者:九九钢铁网论文资料参考日期:2009-05-17阅读:214国内企业名称轧机形式与尺寸鞍钢厚板厂4300×4舞阳厚板厂4200×4浦钢厚板厂4200×4/3500×4秦皇岛轧板厂3500×4济钢中厚板厂3200×4/3500×4酒钢中厚板厂2800×4新钢(厚板线) 3800×4邯钢(厚板线)3500×4首钢中板厂3500×4武钢轧板厂2800×2/2800×4邯钢(中板线) 2800×4济钢中板厂2500×4/2500×4天津中板厂2400×4/2400×4南钢中板厂2300×3/2500×4新钢(中板线) 2300×3/2500×4重钢中板厂2350×2/2450×4营口中板厂2450×4鞍钢中板厂2500×2/2450×4马钢中板厂2350×2/2300×4太钢不锈热轧厂2300×2/2300×4/1700卷安钢中板厂2800×4柳钢中板厂2800×4/2800×4韶钢中板厂2500×4临钢中板厂3300×4文丰中板厂2800×2/3000×4宝钢厚板厂5000×4沙钢厚板厂5000×4鞍钢厚板厂5500×4/5000×4国外宽幅中厚板轧机国家公司或厂址建厂年代轧机规格(mm)美国Lukens 1918 5,230前苏联莫斯科镰刀斧头工厂1940 5,300日本室兰1941 5,200前苏联下塔吉尔1950 5,300德国M·hem 1957 5,100法国Dunkerque 1962 3,350/4,320+5,000日本住友鹿岛1970 4,800+5,490德国Dillingen 1972 5,500+4,800日本新日铁大分1976 5,500日本川崎水岛2号1976 5,500日本NKK京浜1976 5,500前苏联伊尔诺斯克1984 5,000韩国6套中厚板轧机分别如下:1. 东国2550 三辊劳特式中板轧机2. 浦项3400 单机架四辊式中厚板轧机3. 浦项4724+4724 双机架四辊式宽厚板轧机4. 东国3400 单机架四辊式中厚板轧机5. 浦项4300 单机架PC四辊式中厚板轧机6. 东国4300 双机架四辊式中厚板轧机世界5m及以上级宽厚板轧机基本情况统计2009-04-22 15:59:07作者:铁诺咨询来源:制钢参考网浏览次数:0文字大小:【大】【中】【小】No 国家公司或厂址建厂年代轧机规格(mm) 轧机组成产量(×104) 备注1 美国Lukens 1918 5,230 4h 30 在2000年12版“Iron and Steel Works of the World”中已无记载。

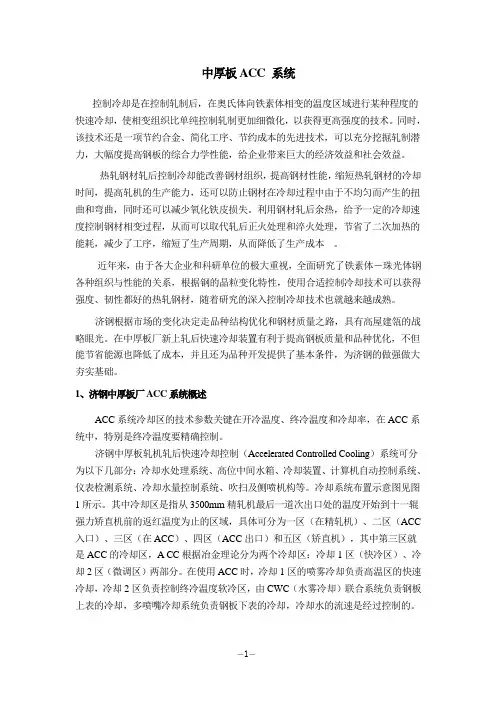

中厚板ACC 系统控制冷却是在控制轧制后,在奥氏体向铁素体相变的温度区域进行某种程度的快速冷却,使相变组织比单纯控制轧制更加细微化,以获得更高强度的技术。
同时,该技术还是一项节约合金、简化工序、节约成本的先进技术,可以充分挖掘轧制潜力,大幅度提高钢板的综合力学性能,给企业带来巨大的经济效益和社会效益。
热轧钢材轧后控制冷却能改善钢材组织,提高钢材性能,缩短热轧钢材的冷却时间,提高轧机的生产能力,还可以防止钢材在冷却过程中由于不均匀而产生的扭曲和弯曲,同时还可以减少氧化铁皮损失。
利用钢材轧后余热,给予一定的冷却速度控制钢材相变过程,从而可以取代轧后正火处理和淬火处理,节省了二次加热的能耗,减少了工序,缩短了生产周期,从而降低了生产成本。
近年来,由于各大企业和科研单位的极大重视,全面研究了铁素体-珠光体钢各种组织与性能的关系,根据钢的晶粒变化特性,使用合适控制冷却技术可以获得强度、韧性都好的热轧钢材,随着研究的深入控制冷却技术也就越来越成熟。
济钢根据市场的变化决定走品种结构优化和钢材质量之路,具有高屋建瓴的战略眼光。
在中厚板厂新上轧后快速冷却装置有利于提高钢板质量和品种优化,不但能节省能源也降低了成本,并且还为品种开发提供了基本条件,为济钢的做强做大夯实基础。
1、济钢中厚板厂ACC系统概述ACC系统冷却区的技术参数关键在开冷温度、终冷温度和冷却率,在ACC系统中,特别是终冷温度要精确控制。
济钢中厚板轧机轧后快速冷却控制(Accelerated Controlled Cooling)系统可分为以下几部分:冷却水处理系统、高位中间水箱、冷却装置、计算机自动控制系统、仪表检测系统、冷却水量控制系统、吹扫及侧喷机构等。
冷却系统布置示意图见图1所示。
其中冷却区是指从3500mm精轧机最后一道次出口处的温度开始到十一辊强力矫直机前的返红温度为止的区域,具体可分为一区(在精轧机)、二区(ACC 入口)、三区(在ACC)、四区(ACC出口)和五区(矫直机),其中第三区就是ACC的冷却区,A CC根据冶金理论分为两个冷却区:冷却1区(快冷区)、冷却2区(微调区)两部分。

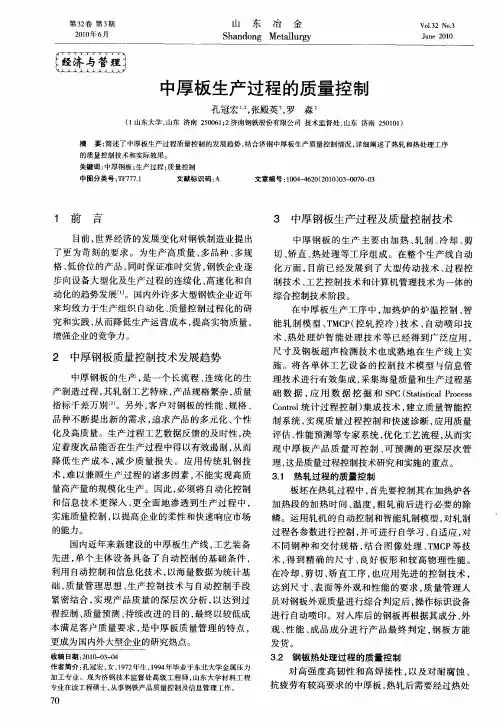

目前在中厚钢板的生产中控轧控冷(TMCP)工艺已普遍应用,并在管线钢、高强度结构钢、海洋平台用钢、造船板等的生产中发扬了积极作用,大大提高了钢板的综合性能,节约了贵重的合金元素。
然而,TMCP处理的钢板性能离散度较大,而且一些钢种要求特别苛刻的临界轧制。
因此,关于生产厚规格、高性能钢板,尤其是要求性能均匀性比立高的锅炉压力容器钢板、桥梁钢板、高层建筑钢板、Z向钢板等,传统的离线热处理方式仍然是难以替代的。
因此一个定位于生产高性能品种钢为主的中厚板厂,建设一条现代化的中厚板热处理生产线,是在设计之初就必须考虑的咨询题。
建设热处理工序应统筹考虑的咨询题1对炼钢、轧钢工序设备的要求中厚板轧后热处理炉是生产高技术含量、高附加值产品不可缺少的要紧设备,因此应定位在生产“双高〞产品,要求钢质纯洁、有害元素和夹杂物含量低,板坯厚度要满足一定的压缩比,配备有控轧控冷设施等。
这就要求前面的炼钢和轧钢工序具备生产“双高〞产品的条件,如炼钢工序要配备有铁水预处理设施、大吨位的顶底复吹转炉或高功率电炉、LF/VD/RH等炉外精炼设施、直弧形大板坯连铸机等,轧钢工序要配备有高刚度强力轧机、ACC(DQ)、强力矫直机等。
2对轧钢厂的场地要求在建设中厚板厂时,要考虑精整的能力足够大,也确实是根基后面剪切、冷床等的能力要大于前面轧钢能力,以便于充分发扬轧机的潜能。
同样要是一个中厚板厂定位于生产高技术含量、高附加值产品时,就要考虑厂房后部工序要留有充分的火焰切割、探伤、热处理生产线的场地。
因为关于需要热处理的钢板来讲,一般40mm以上的厚规格钢板受剪切能力限制,需要火焰切割,而且热处理的钢种许多要求逐张探伤。
因此,在厂房设计时要留有足够的场地,否那么将严重制约生产能力的发扬。
探伤一般可安排在热处理之前,如此探伤不合可直截了当改判以节约热处理费用,但正火通过再结晶细化均匀组织,关于某些微小的探伤缺陷有改善作用,尤其是合金含量较高的钢种。

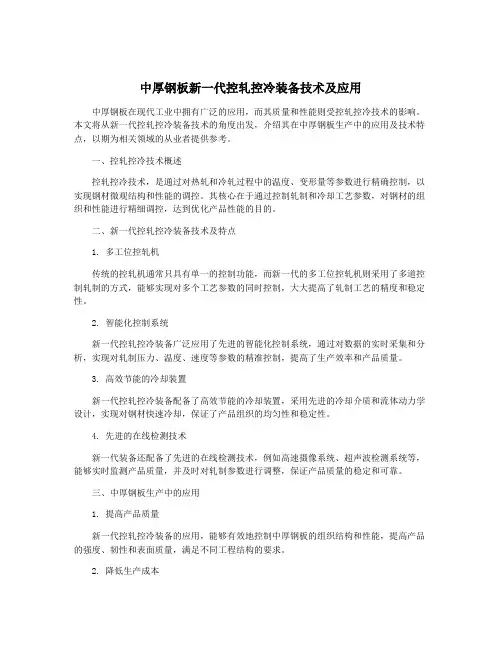

中厚钢板新一代控轧控冷装备技术及应用中厚钢板在现代工业中拥有广泛的应用,而其质量和性能则受控轧控冷技术的影响。
本文将从新一代控轧控冷装备技术的角度出发,介绍其在中厚钢板生产中的应用及技术特点,以期为相关领域的从业者提供参考。
一、控轧控冷技术概述控轧控冷技术,是通过对热轧和冷轧过程中的温度、变形量等参数进行精确控制,以实现钢材微观结构和性能的调控。
其核心在于通过控制轧制和冷却工艺参数,对钢材的组织和性能进行精细调控,达到优化产品性能的目的。
二、新一代控轧控冷装备技术及特点1. 多工位控轧机传统的控轧机通常只具有单一的控制功能,而新一代的多工位控轧机则采用了多道控制轧制的方式,能够实现对多个工艺参数的同时控制,大大提高了轧制工艺的精度和稳定性。
2. 智能化控制系统新一代控轧控冷装备广泛应用了先进的智能化控制系统,通过对数据的实时采集和分析,实现对轧制压力、温度、速度等参数的精准控制,提高了生产效率和产品质量。
3. 高效节能的冷却装置新一代控轧控冷装备配备了高效节能的冷却装置,采用先进的冷却介质和流体动力学设计,实现对钢材快速冷却,保证了产品组织的均匀性和稳定性。
4. 先进的在线检测技术新一代装备还配备了先进的在线检测技术,例如高速摄像系统、超声波检测系统等,能够实时监测产品质量,并及时对轧制参数进行调整,保证产品质量的稳定和可靠。
三、中厚钢板生产中的应用1. 提高产品质量新一代控轧控冷装备的应用,能够有效地控制中厚钢板的组织结构和性能,提高产品的强度、韧性和表面质量,满足不同工程结构的要求。
2. 降低生产成本新一代装备采用了高效节能的冷却装置和智能化控制系统,能够有效地降低生产能耗,减少原材料的浪费,提高生产效率,降低生产成本。
3. 提高生产效率新一代控轧控冷装备的精准控制和智能化调整功能,能够实现对生产过程的自动化控制,提高了生产效率和设备利用率,减少了人为因素对产品质量的影响。
四、结语随着新一代控轧控冷装备技术的不断进步和应用,中厚钢板的生产质量不断提高,产品性能得到了显著提升,满足了各种工程结构对材料性能的要求。
