热轧产品基本知识及标准

轧制过程：靠装转的乳复与轧件之间摩擦力的作用将轧件拖进辊缝，软件受压缩产生型性变形的过程，通过轧制使轧件具有定的形状、尺寸和机械性能(强度、塑性、硬度、冲击韧性、疲劳强度)。

轧制的目的：1、成形 2、得到所需的性能三个变形工序：穿孔、轧管、定减径浮动芯棒:芯棒随轧件运行;限动芯棒:芯棒自己以规定的速度运行。

精轧：1）均整消除荒管的内外表面缺陷和椭圆度、壁厚均匀化。

用带芯棒斜轧方法完成。

均整后管材直径扩大3-9%，长度缩短1-6%；2)定减径：均整后的管材虽然壁厚达到了成品要求，但外圆在椭圆度方面还难以达到要求，因此，用无芯棒连轧方法对其外圆进行加工一定径。

热轧生产无缝管时，管内总是有某种形式的芯棒，因此不可能用热轧方式生产小直径的无缝钢管，一般是用拉拔和热轧减径这两种方法来生产小尺寸的无缝钢管。

虽然拉拔方式可以生产优质管，但是成本较高。

要生产直径小的热轧管，需要用减径机减径。

管坯准备：原料有轧制管坯(圆坯)，连铸管坯，圆锭(1)首先要清理表面缺陷(2)切断，主要冷锯锯断和火焰切割。

定心：在管坯端面中心打孔，防止穿偏， 产生壁厚不均。

冷定心:生产效率低，金属消耗大，准确性好，用于合金，高合金管。

热定心:生产效率高准确性差，利用气动，冲头，打眼。

加热：加热温度应保证穿孔时以塑性最好的温度。

轧管：主要目的是对穿孔后的毛管继续加工，加大延伸，进-步减小截面(主要是压缩管壁)获得较大的轴向延伸，均匀壁厚和外形，使毛管在尺寸精度、表面质量和组织性能上获得改善。

定(减)径：荒管需要在张力减径机组(即精轧机)上进一步成型以达到成品管的要求。

焊接钢管按工艺分：直缝电阻焊、螺旋埋弧焊、直缝埋弧焊咬入角α、压下量∆h 、轧辊直径：Rh ∆=α 变形区长度L=h ∆R变形区长度：轧件与轧辊接触弧的水平投影长度，称为变形区长度轧穿孔过程的咬入条件:斜轧穿孔过程，由于有顶头存在，有两次咬入。

一次咬入:轧件与辊接触而产生的摩擦力将轧件拉入变形区(此时轧件是做螺旋运动)。

标准件用碳素钢热轧圆钢一、引言在我国的众多行业中，标准件用碳素钢热轧圆钢的需求一直居高不下。

作为一种基础材料，碳素钢热轧圆钢以其优良的性能和广泛的应用领域受到了众多企业的青睐。

本文将对碳素钢热轧圆钢的分类、特点、应用领域以及采购与储存注意事项进行详细阐述，以期为相关人员提供参考。

二、碳素钢热轧圆钢的分类与特点1.分类碳素钢热轧圆钢根据其含碳量、规格、形状等因素可分为多种类型，如高线、中线、低线、钢绞线等。

2.特点碳素钢热轧圆钢具有以下特点：（1）良好的力学性能：碳素钢热轧圆钢具有较高的抗拉强度、屈服强度和耐磨性，能满足各种工程结构的要求。

（2）良好的焊接性能：碳素钢热轧圆钢的焊接性能较好，可采用多种焊接方法进行焊接。

（3）耐腐蚀性能：碳素钢热轧圆钢在一定条件下具有良好的耐腐蚀性能。

三、标准件用碳素钢热轧圆钢的应用领域1.机械制造业：碳素钢热轧圆钢广泛应用于各类机械零部件的制造，如轴、齿轮、螺纹件等。

2.建筑行业：碳素钢热轧圆钢在建筑行业中可用于建筑结构、钢筋混凝土结构、钢结构等。

3.交通运输领域：碳素钢热轧圆钢在交通运输领域可用于汽车、火车、船舶等零部件的制造。

四、碳素钢热轧圆钢的采购与储存注意事项1.采购注意事项（1）根据实际需求选择合适的碳素钢热轧圆钢类型。

（2）了解供应商的信誉和产品质量，选择正规厂家进行采购。

（3）签订正规合同，明确产品质量、交货期限等相关事项。

2.储存注意事项（1）储存场所应干燥、通风，避免阳光直射。

（2）远离火源、易燃易爆物品，避免火灾事故。

（3）堆放整齐，避免变形、损坏，确保取用方便。

五、总结碳素钢热轧圆钢作为我国基础材料的重要组成部分，在众多行业中发挥着重要作用。

了解其分类、特点、应用领域以及采购与储存注意事项，对于保证工程质量和降低成本具有重要意义。

第一节轧钢基础知识一、轧制原理1.冷轧塑性变形基本参数冷连轧的主要工艺参数为轧制力和前滑，由于冷轧过程中存在下述特殊现象而使轧制力及前滑的计算公式复杂化。

（1）轧制过程中材料加工硬化现象严重，如果确定各种材料退火状态下的变形阻力以及随累计加工率而硬化的增加率将是精确确定轧制力的一个重要课题。

（2）在一定的工艺润滑下如何确定轧辊与轧件在变形区接触面上的摩擦力（摩擦系数）将是精确确定轧制力和前滑的另一个重要课题。

（3）冷轧过程前后张力较大，有关张力对轧制力及前滑的影响应给予足够重视。

（4）冷轧时变形区单位压力极高，轧辊将产生明显的弹性压扁，轧辊压扁一方面增加了轧辊与轧件的接触面积，同时又将使接触弧加长，加剧了外摩擦对轧制力的影响，并通过改变中性角而影响到前滑。

（5）轧件在出口处的弹性恢复，对于压下量不太大的道次将不容忽视，这亦将影响总的轧制力值。

所有这一切现象都将使冷连轧的轧制力和前滑公式复杂化。

1.1轧制变形区及其参数1.1.1基本参数变形区是轧件在轧制过程中直接与轧辊相接触而发生变形的那个区域，如图1-1所示。

其基本参数为：D为轧辊直径，mm;R为轧辊半径，mm;ho为轧制前轧件之高度(或称厚度)，mm；h1为轧制后轧件之高度（或称厚度），mm;h m为轧件的平均高度，h m=2h1)(ho,mm;△h 为压下量（或称绝对压下量），△h＝ho-h1,mm;bo为轧制前轧件的宽度，m;b1为轧制后轧件的宽度，m；△b=b1-bo为轧制前轧件之长度，m;L1为轧制后轧件之长度，m;a为咬入角（变形区所对应的轧辊中心角）；cosa=1-△h/D;r为中性角；AB为咬入弧或1触弧;Lc为咬入角（接触弧）水平投影的长度，Lc＝,㎜。

1.1.2 变形系数轧制时轧件塑性变形，使轧件尺寸在三个方向上都发生了变化，即：轧制之高度由ho减少到h1,比值h1/ho=η为轧件高度方向上的变形，η叫做压下系数。

图1-1 变形区基本参数轧件之宽度bo增加到b1，比值b1/bo=X为轧机宽度方向上的变形，X叫做宽度系数。

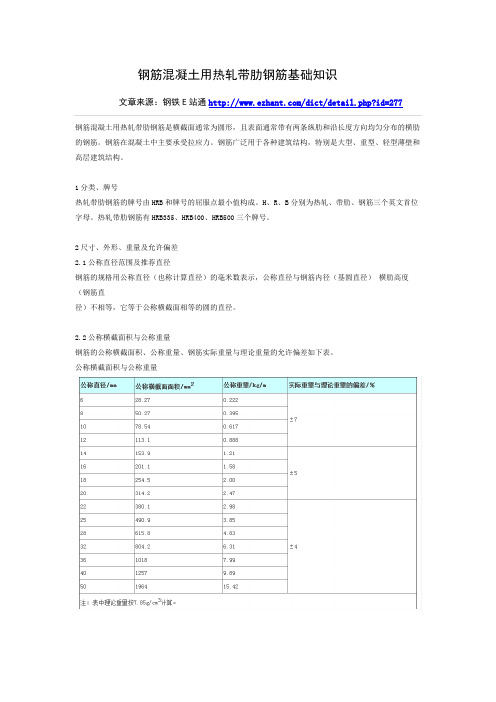

钢筋混凝土用热轧带肋钢筋基础知识
文章来源：钢铁E站通/dict/detail.php?id=277
钢筋混凝土用热轧带肋钢筋是横截面通常为圆形，且表面通常带有两条纵肋和沿长度方向均匀分布的横肋的钢筋。

钢筋在混凝土中主要承受拉应力。

钢筋广泛用于各种建筑结构，特别是大型、重型、轻型薄壁和高层建筑结构。

1分类、牌号
热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。

H、R、B分别为热轧、带肋、钢筋三个英文首位字母。

热轧带肋钢筋有HRB335、HRB400、HRB500三个牌号。

2尺寸、外形、重量及允许偏差
2.1公称直径范围及推荐直径
钢筋的规格用公称直径（也称计算直径）的毫米数表示，公称直径与钢筋内径（基圆直径）横肋高度（钢筋直
径）不相等，它等于公称横截面相等的圆的直径。

2.2公称横截面积与公称重量
钢筋的公称横截面积、公称重量、钢筋实际重量与理论重量的允许偏差如下表。

公称横截面积与公称重量
2.3钢筋可按实际重量或理论重量交货。

3牌号和化学成分
3.1钢的牌号应符合下表的规定，其化学成分和碳含量（熔炼分析）应不大于表规定的值。

根据需要，钢中还可加入V、Nb、Ti等元素。

牌号和化学成分
3.2各牌号钢筋的化学成分及其范围可参照下表（略）。

4交货状态
钢筋以热轧状态交货。

5性能、包装、标志和质量证明书（略）
6钢筋混凝土用热轧带肋钢筋新旧标准的几项对照
6.1钢筋牌号对照，见下表。

热轧板带产品标准1、碳素结构钢板卷注：1) Q235A、B级沸腾钢锰含量上限为0.60%。

2) 沸腾钢硅含量不大于0.07%;半镇静钢硅含量不大于0.17%;镇静钢硅含量下限值为0.12%。

3) D级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015%或全铝含量不小于0.020%。

4) 联系钢中残余元素铬、镍、铜含量应各不大于0.30%,氧气转炉钢的氮含量应不大于0.008%。

如供方能保证，均可不做分析。

经需方同意，A级钢的铜含量可不大于0.35%。

同时，供方需做铜含量的分析，并在质量证明书中注明其含量。

注：1）B为试样宽度，a为钢材厚度；2）Q195的屈服强度只作参考，不作为交货条件；3）拉伸、弯曲试验，钢板和钢带取横向试样，延伸率允许比规定降低1%（绝对值）；4）各牌号A级钢的冷弯试验，在需方有要求时才进行。

当冷弯试验合格时，抗拉强度上限可以不做交货条件。

11）优质碳素结构钢板卷注：1）允许有游离渗碳体组织存在，按GB/T13299第一评级图评级，乙级的级别范围为0、1、2、3级；2）镇静钢应进行低倍检验，一般疏松、中心疏松及偏析不大于3.0级；3）根据需方要求，可检查钢中非金属夹杂物，其合格级别由供需双方协商规定；4）根据需方要求，经供需双方协议可补充以下要求：修改化学成分；检验晶粒度；检验显微组织；加严力学性能指标；进行V型缺口冲击试验等；5）厚度小于4mm3、低合金高强度结构钢板卷2) V、Nb、Ti、Al用于细化晶粒，表中规定的数值并不意味每个元素都应该含有的量，而是当使用该元素时该元素的含量。

除A、B级钢外，其它各级钢应至少含有其中一种并达到规定含量，若这些元素同时使用，则至少应有一种元素的含量不低于规定的最小植；3）钢中残余元素Cr、Ni、Cu的含量应不大于0.3%，供方如能保证可不作分析；4）拉伸和弯曲试样取横向，宽度小于600mm的钢带取纵向试样；5）当产品厚度不允许制备标准冲击试样而使用5×10×55mm×的小试样时，指标应不小于规定值的50%。

热轧产品基本知识及标准1、热连轧钢板产品简介：热连轧钢板、带产品，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。

从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。

由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而北广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。

随着热轧尺寸精度、板形、表面质量等控制新技术的日益成熟以及新产品的不断问世，热连轧钢板、带产品得到了越来越广泛的应用并在市场上具有越来越强的竞争力。

一般说明热连轧钢板产品，钢种规格品种繁多，用途广泛，从一般的工程结构至汽车、桥梁、船舶、锅炉压力容器等制造，都得到大量使用。

各种不同用途，对钢板的材质性能、表面质量及尺寸、外形精度等要求也各不相同，因此，必须对热轧钢板产品的品种、材质、特性及其用途有所了解，才能做到经济、合理利用。

2、力学性能考虑要点力学性能名词术语（1）力学性能：钢板的力学性能式指钢板在受力作用下所显示与弹性或非弹性反应相关或涉及应力——应变关系的性能。

抗拉强度、屈服点、伸长率及冲击吸收功是表示热轧钢板力学性能的主要指标。

其大小表示钢材抵抗各种作用的能力的大小，是评定钢板材料质量的主要判据，也是钢板制件设计时选材和进行强度计算的主要依据。

（2）力学性能实验：测定热轧钢板力学性能的实验主要有拉伸试验及冲击试验等。

（3）屈服强度：试样在拉伸过程中，负荷不增加或开始有所降低而试样仍能继续伸长（变形）时的应力。

钢材的屈服强度愈低，产生永久变形所需的力愈小，即愈容易成形加工。

（4）抗拉强度：试样拉伸时，在拉断前所承受的最大应力。

当材料所受的外应力大于其抗拉强度时，将会发生破裂，因此，钢板材料的抗拉强度愈大，则表示它愈能承受大的外应力而不断裂。

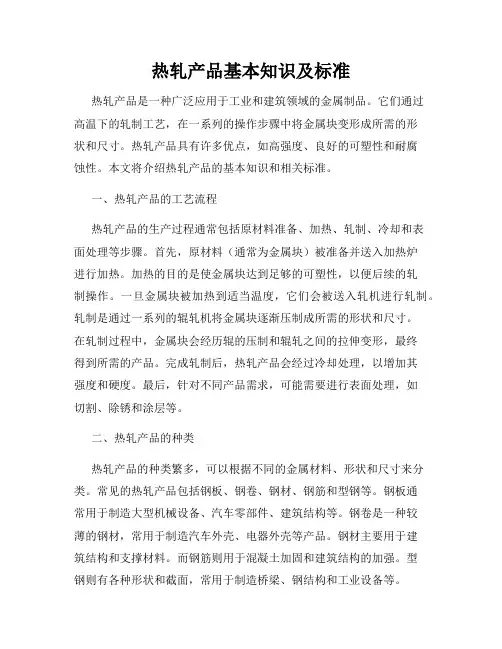

热轧产品基本知识及标准热轧产品是一种广泛应用于工业和建筑领域的金属制品。

它们通过高温下的轧制工艺，在一系列的操作步骤中将金属块变形成所需的形状和尺寸。

热轧产品具有许多优点，如高强度、良好的可塑性和耐腐蚀性。

本文将介绍热轧产品的基本知识和相关标准。

一、热轧产品的工艺流程热轧产品的生产过程通常包括原材料准备、加热、轧制、冷却和表面处理等步骤。

首先，原材料（通常为金属块）被准备并送入加热炉进行加热。

加热的目的是使金属块达到足够的可塑性，以便后续的轧制操作。

一旦金属块被加热到适当温度，它们会被送入轧机进行轧制。

轧制是通过一系列的辊轧机将金属块逐渐压制成所需的形状和尺寸。

在轧制过程中，金属块会经历辊的压制和辊轧之间的拉伸变形，最终得到所需的产品。

完成轧制后，热轧产品会经过冷却处理，以增加其强度和硬度。

最后，针对不同产品需求，可能需要进行表面处理，如切割、除锈和涂层等。

二、热轧产品的种类热轧产品的种类繁多，可以根据不同的金属材料、形状和尺寸来分类。

常见的热轧产品包括钢板、钢卷、钢材、钢筋和型钢等。

钢板通常用于制造大型机械设备、汽车零部件、建筑结构等。

钢卷是一种较薄的钢材，常用于制造汽车外壳、电器外壳等产品。

钢材主要用于建筑结构和支撑材料。

而钢筋则用于混凝土加固和建筑结构的加强。

型钢则有各种形状和截面，常用于制造桥梁、钢结构和工业设备等。

三、热轧产品的标准为了确保热轧产品的质量和可靠性，各国都制定了相关的标准和规范。

这些标准涵盖了产品的材料、尺寸、表面质量和机械性能等方面。

例如，在钢材方面，国际上广泛使用的标准包括ASTM、EN和JIS等。

这些标准规定了钢材的成分、力学性能和尺寸公差等要求。

在钢板和钢卷方面，常用的标准包括GB/T、JIS 和ASTM等。

这些标准规定了钢板和钢卷的尺寸、表面质量和化学成分等要求，以确保其与特定应用的兼容性。

除了国际标准，不同国家和行业也可能有自己的特定标准和规范。

在选择热轧产品时，我们应该根据实际需求和适用标准来进行选购。
